maytronics Dolphin Plus Handleiding
SPECIFICATIES
Motorbescherming: IP 68
Minimale diepte: 0,80 m/2,6 ft
Maximale diepte: 5 m/16,4 ft
WAARSCHUWINGEN EN VOORZORGSMAATREGELEN
- Gebruik alleen de origineel meegeleverde voeding
- Zorg ervoor dat het stopcontact is beveiligd door een aardlekschakelaar (GFI) of een aardlekbeveiliging (ELI)
- Houd de voeding uit de buurt van stilstaand water
- Plaats de voeding op minstens 3 m/10 ft afstand van de rand van het zwembad
- Ga niet in het zwembad terwijl de zwembadreiniger werkt
- Koppel de voeding los voor onderhoud
Bewaar de zwembadreiniger wanneer deze niet in gebruik is op de caddy in een schaduwrijke omgeving.
Gebruik de zwembadreiniger alleen onder de volgende watercondities:
| Chloor | Max. 4 ppm |
| pH | 7,0 - 7,8 |
| Temperatuur | 6 – 34°C (43-93°F) |
| NaCl | Maximum = 5000 ppm |

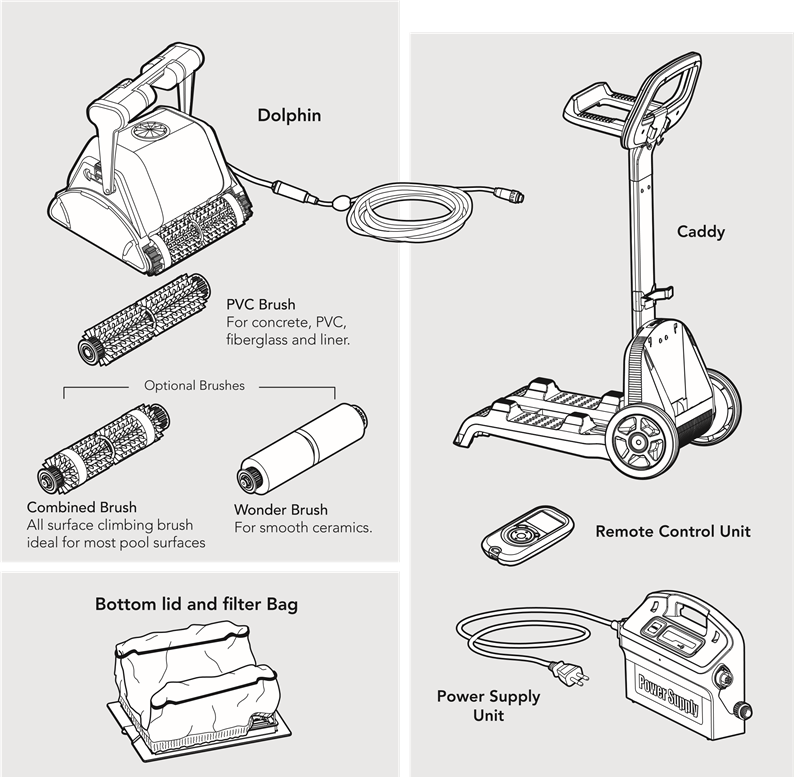

ONDERDELEN VAN DE ZWEMBADREINIGER
DE ZWEMBADREINIGER GEBRUIKEN
Instellen

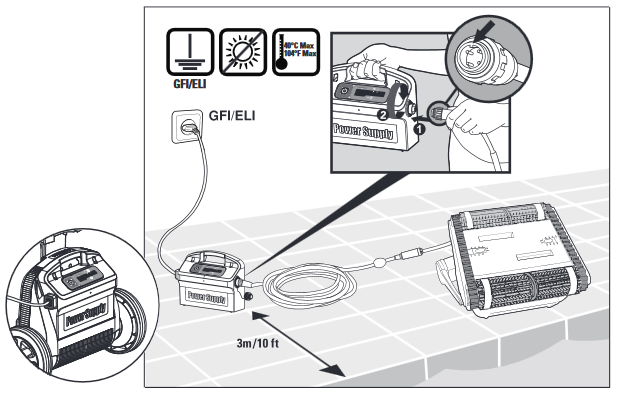

Bevestig de drijvende kabel aan de voeding door deze te plaatsen met de inkeping op de connector (1) in lijn met de groef in de aansluiting op de voeding en draai met de klok mee (2).

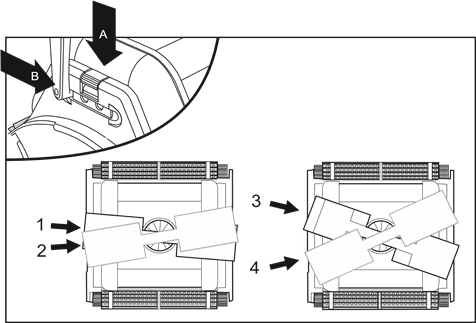

Verander de diagonale handgreepstand voor zijwaartse beweging van de waterlijn.
Om de hoek van de handgreep aan te passen:
- Druk de vergrendeling omlaag en houd deze in positie.
- Verplaats de handgreep naar de gewenste positie en laat de vergrendeling los om de handgreep op zijn plaats te houden.

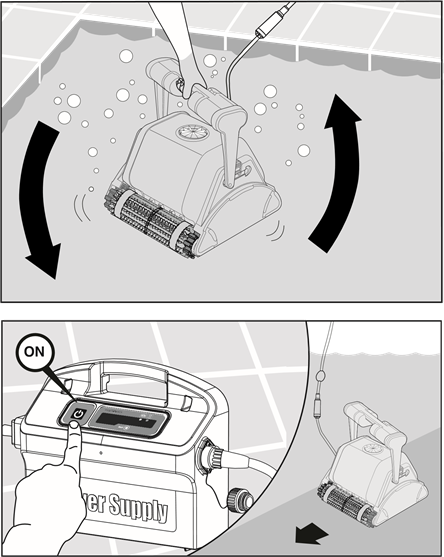

De zwembadreiniger in het zwembad plaatsen
Als de Wonder borstel/Wonder ringen droog zijn, laat ze dan in water weken tot ze zacht zijn.
Schud de robot heen en weer of draai hem ondersteboven om opgesloten lucht vrij te laten.
Laat hem naar de bodem van het zwembad zinken.
Schakel de voeding IN.
De zwembadreiniger werkt nu totdat het einde van de reinigingscyclus is bereikt.

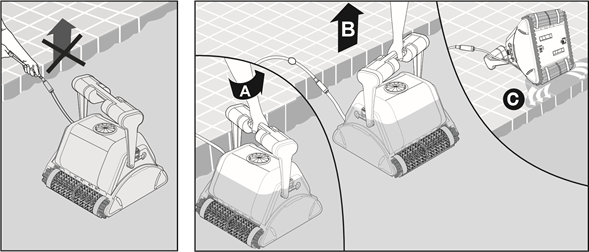

De zwembadreiniger uit het zwembad halen
De robot schakelt automatisch uit aan het einde van de reinigingscyclus.
Schakel de voeding uit en trek de stekker uit het stopcontact.
Gebruik de drijvende kabel om de zwembadreiniger naar de rand van het zwembad te brengen. Gebruik de handgreep om de zwembadreiniger uit het zwembad te halen.
TREK DE ZWEMBADREINIGER NIET UIT HET ZWEMBAD MET DE KABEL.

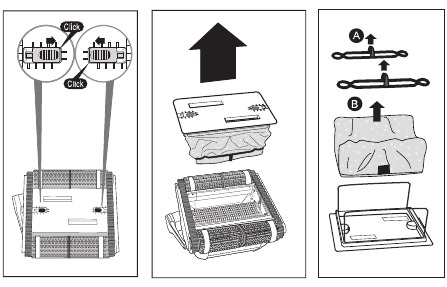

Onderhoud

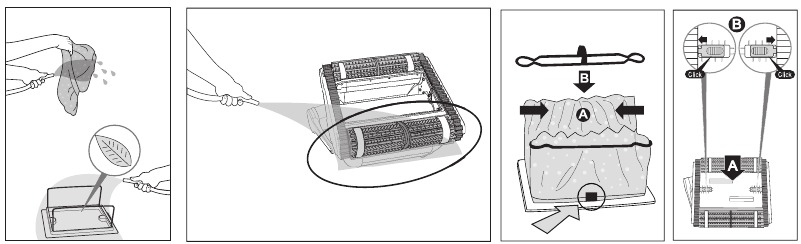

Reinig de filterzak met een slang. Reinig de borstels periodiek met een slang. Het wordt aanbevolen om de filterzak periodiek in een wasmachine te wassen. Gebruik een programma voor een fijne was.

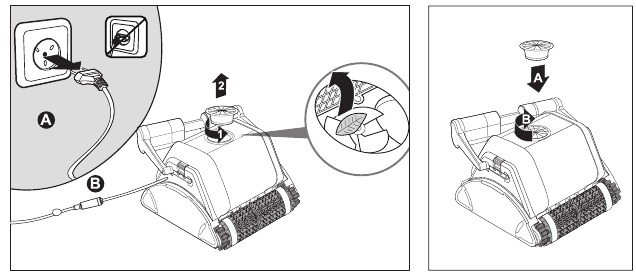

De waaier reinigen
Koppel de voeding los.
Als u merkt dat er zich vuil in de waaier bevindt, open dan de waaier en verwijder het vuil.

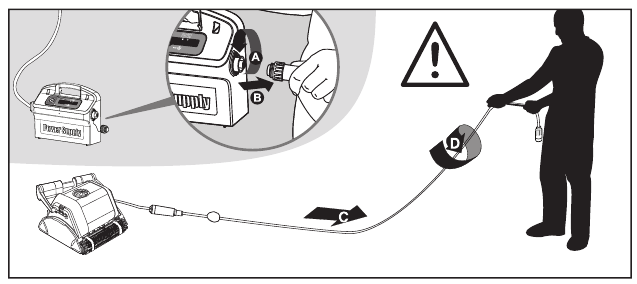

Kabel
Om de knikken te verwijderen, strekt u de kabel volledig uit en laat u deze minstens een dag in de zon liggen.

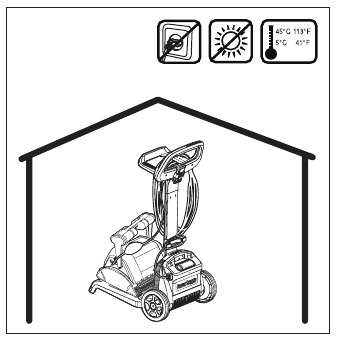

Opslag buiten het seizoen
Als de zwembadreiniger gedurende een langere periode niet wordt gebruikt, voert u de volgende opslagstappen uit:
- Zorg ervoor dat er geen water in de zwembadreiniger achterblijft
- Reinig de filterzak grondig en plaats hem op zijn plaats
- Rol de kabel op zodat er geen knikken in zitten en plaats op de caddy
- Bewaar de zwembadreiniger in een beschermde ruimte, hetzij op zijn caddy of gewoon ondersteboven

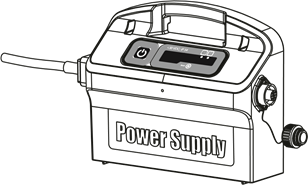

VOEDING
Digitale "Switch-Mode" voeding met indicator voor volle filterzak en vertraging.
- Ingang - 100-250 AC Volt
- 50-60 Hertz
- 180 Watt
- Uitgang - <30 VDC
- IP 54

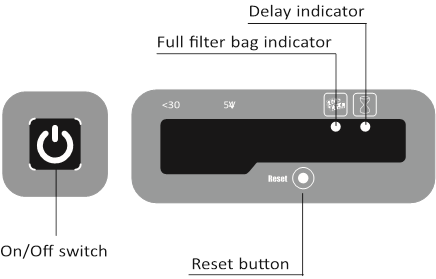

Indicator voor volle filterzak en resetknop
De voeding is uitgerust met een statusindicator voor de filterzak.
De rode LED geeft twee filtercondities aan.
- Wanneer deze knippert - Het filter is gedeeltelijk geblokkeerd.
- Wanneer deze brandt - Het filter is geblokkeerd en moet worden geleegd en gereinigd.
Als de LED niet uitgaat nadat de filterzak is geleegd en gereinigd, drukt u op de RESET button (resetknop) terwijl de robot werkt.
Vertragingsindicator
De voeding is uitgerust met een Delay indicator (vertragingindicator) die aangeeft of de vertragingsoptie is geactiveerd (via de afstandsbediening).
AFSTANDSBEDIENING

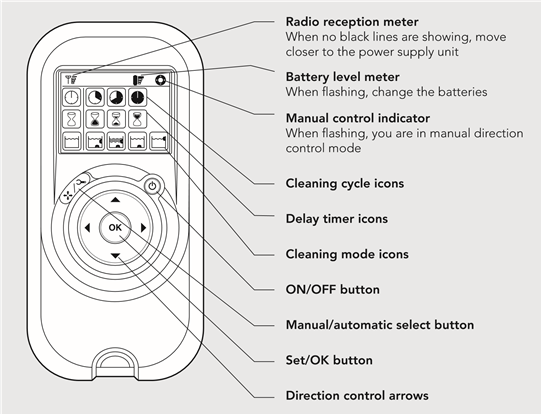

Het bedieningspaneel
De afstandsbediening (RCU) biedt twee werkingsmodi – Automatic mode (automatische modus) en manual direction control mode (handmatige richtingsbedieningsmodus).
In de automatische modus kunnen de reinigingsparameters worden gewijzigd.
In de handmatige richtingsmodus kan de beweging van de robot handmatig worden bediend.
Manual Direction Control Mode (handmatige richtingsbedieningsmodus)
 |
|  |
De Manual Direction Control Mode (handmatige richtingsbedieningsmodus) verlaten en de Automatic Mode (automatische modus) instellen
 |
|  |
 |
|  |
Druk op de Manual/Automatic select button (handmatige/automatische selectieknop) en kies vervolgens de gewenste parameters volgens de volgende tabel:
 Cleaning cycle indicator (indicator reinigingscyclus) Dit bepaalt de lengte van de reinigingscyclus. |  Fast (snel) Cyclus van 2 uur |  Efficient (efficiënt) Cyclus van 3 uur voor dagelijks gebruik. (Standaardinstelling) |  Extra Cyclus van 4 uur | |
 Delay time indicator (indicator vertragingstijd) Dit bepaalt wanneer de zwembadreiniger begint te werken. Uitstellen zorgt ervoor dat het vuil naar de bodem van het zwembad zakt. |  Immediate start (directe start) (Standaardinstelling) |  One-hour delay (vertraging van één uur) |  Two-hour delay (vertraging van twee uur) | |
 Cleaning action indicator (indicator reinigingsactie) Hiermee kunt u kiezen uit de volgende opties. |  Standard (standaard) Reiniging van vloer en wanden. (Standaardinstelling) |  Ultra-clean (ultraschoon) Sterkere zuigkracht en langzamere beweging. (vloer en wanden) |  Floor only (alleen vloer) Reinigt alleen de vloer en het gebied waar de vloer en de wanden samenkomen |  Walls only (alleen wanden) Reinigt alleen wanden en waterlijn |
Opmerking:
- Als er na 2 minuten geen knop wordt ingedrukt, wordt de afstandsbediening uitgeschakeld en blijft de zwembadreiniger werken in de vorige instellingen.
- Wanneer de opties "Ultra-Clean" (ultraschoon) en "Walls Only" (alleen wanden) hun cycli hebben voltooid, keert de zwembadreiniger terug naar de standaardinstellingen.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download maytronics Dolphin Plus Handleiding
