SUPER73 Z MIAMI Handleiding

WELKOM!

Lees deze handleiding zorgvuldig door voordat u uw Super73 gebruikt, zodat u volledig vertrouwd raakt met de juiste bediening van de bedieningselementen van uw e-bike, de functies, mogelijkheden en beperkingen ervan. Deze handleiding bevat veilige rij-tips, maar bevat geen technieken en vaardigheden die nodig zijn om veilig op een elektrische fiets te rijden.
Sluit je aan bij de Super Squad-gemeenschap van rijders, waar je ook bent!
Dit is nog maar het begin van je avontuur met ons! We kijken ernaar uit om te horen over je ervaring en je online te zien op onze sociale netwerken:
Instagram.com/super73 en Instagram.com/Super73eu
Youtube.com/c/super73 en Youtube.com/@SUPER73Europe
Facebook.com/groups/Super73owners/
Tag ons! @Super73 @super73eu #Super73 #super73eu

CONTACT MET SUPER73
Europa:
SUPER73 Industrieweg 61 1115 AD Duivendrecht, Nederland 0031 (0)20 30 800 73
eu.super73.com

MISSIE

Super73 bestaat om avontuur en gemeenschap te creëren.
We streven ernaar om avontuurlijke verkenning te stimuleren door middel van innovatie, positieve en vooruitstrevende ervaringen te creëren met integriteit, en enthousiaste steun en visie voor de gemeenschap te cultiveren.

ALGEMENE INFORMATIE

Let op de volgende symbolen:

Waarschuwingen, voorzorgsmaatregelen en potentiële risico's verbonden aan het gebruik van uw Super73.

Potentiële veiligheidsrisico's als de respectieve oproepen tot actie worden genegeerd.
Tip!
Aanbeveling! Zinvolle aanvullende informatie.
Voer voor elk gebruik een veiligheidscontrole uit, zoals beschreven in het gedeelte "Veiligheidscontrole vóór het rijden" van deze handleiding.
Rijd niet op uw Super73 als deze verkeerd is gemonteerd. Het rijden op een verkeerd gemonteerde fiets kan uw eigen veiligheid en die van anderen in gevaar brengen.
Als u zich onzeker voelt over de juiste configuratie na het monteren van uw Super73 volgens de meegeleverde montage-instructies, neem dan rechtstreeks contact op met uw gespecialiseerde dealer of Super73.
Als een van de instructies uw vaardigheden te boven gaat, raden we u aan uw Super73 naar een gecertificeerde E-Bike specialist of professionele fietsenmaker te brengen voor montage.
Deze handleiding bevat details over onderhoudswerkzaamheden die met regelmatige tussenpozen moeten worden uitgevoerd om een operationele en veilige Super73 te behouden. Voer nooit werkzaamheden uit aan uw Super73 die verder gaan dan de instructies in deze handleiding.
Deze handleiding is niet bedoeld als een uitgebreide handleiding voor gebruik, service, reparatie of onderhoud; onderhoud dat verder gaat dan wat in deze handleiding staat, moet worden uitgevoerd door een E-Bike specialist of professionele fietsenmaker.

Lees de handleiding, inclusief de montage-instructies volledig door, voordat u begint met het bouwen van uw nieuwe elektrische fiets om een goede werking ervan te garanderen. Het niet naleven hiervan leidt tot een risico op letsel, overlijden en/of materiële schade.

EUROPA EN HET VK - PREAMBULE
Super73 elektrische fietsen die in Europa en het VK zijn gekocht en verkocht voor gebruik in Europa en het VK, zijn getest, gecertificeerd en voldoen aan de veiligheidseisen van EPAC (Electric Power Assisted Cycle) volgens EN 15194, hebben een maximale snelheid van 25 km/u en een motorvermogen van 250 Watt. Werkingsprincipes van een pedelec:
Uw fiets met trapondersteuning is "ondersteund". Dit betekent dat u, volgens de wetgeving, continu moet trappen voor ondersteuning. De ondersteuning is alleen actief tijdens het trappen. De ondersteuning van uw fiets wordt afgesneden boven 25 km/u, zoals vereist door de Britse en Europese regelgeving.

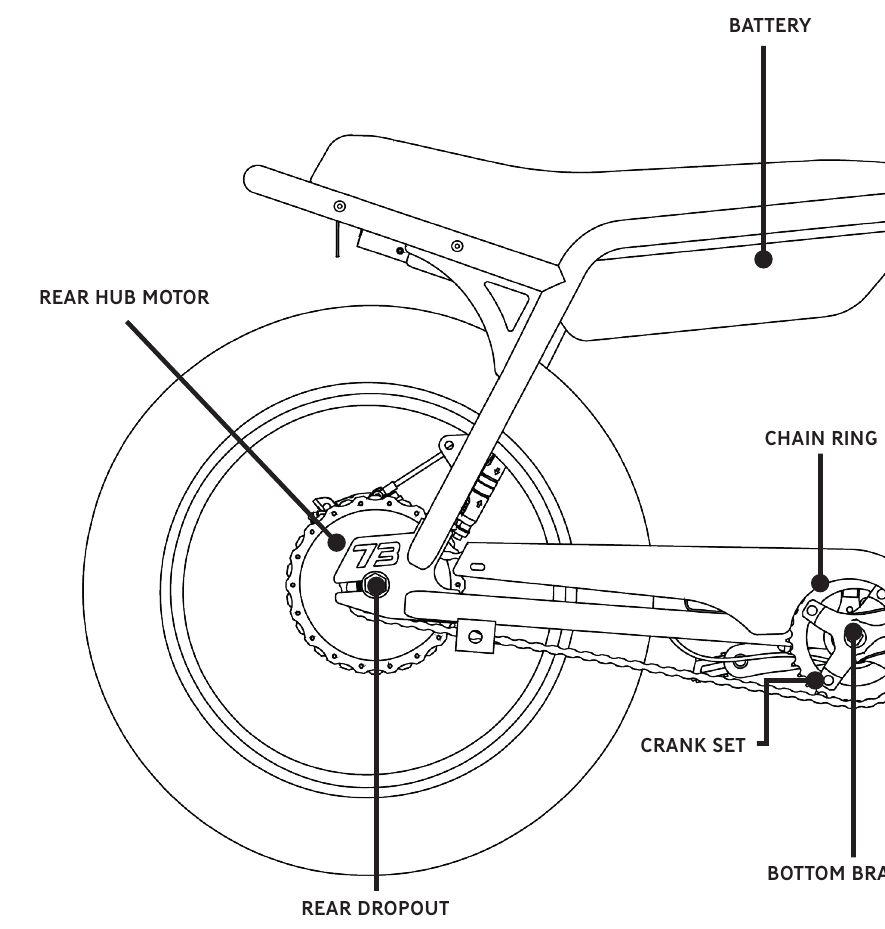

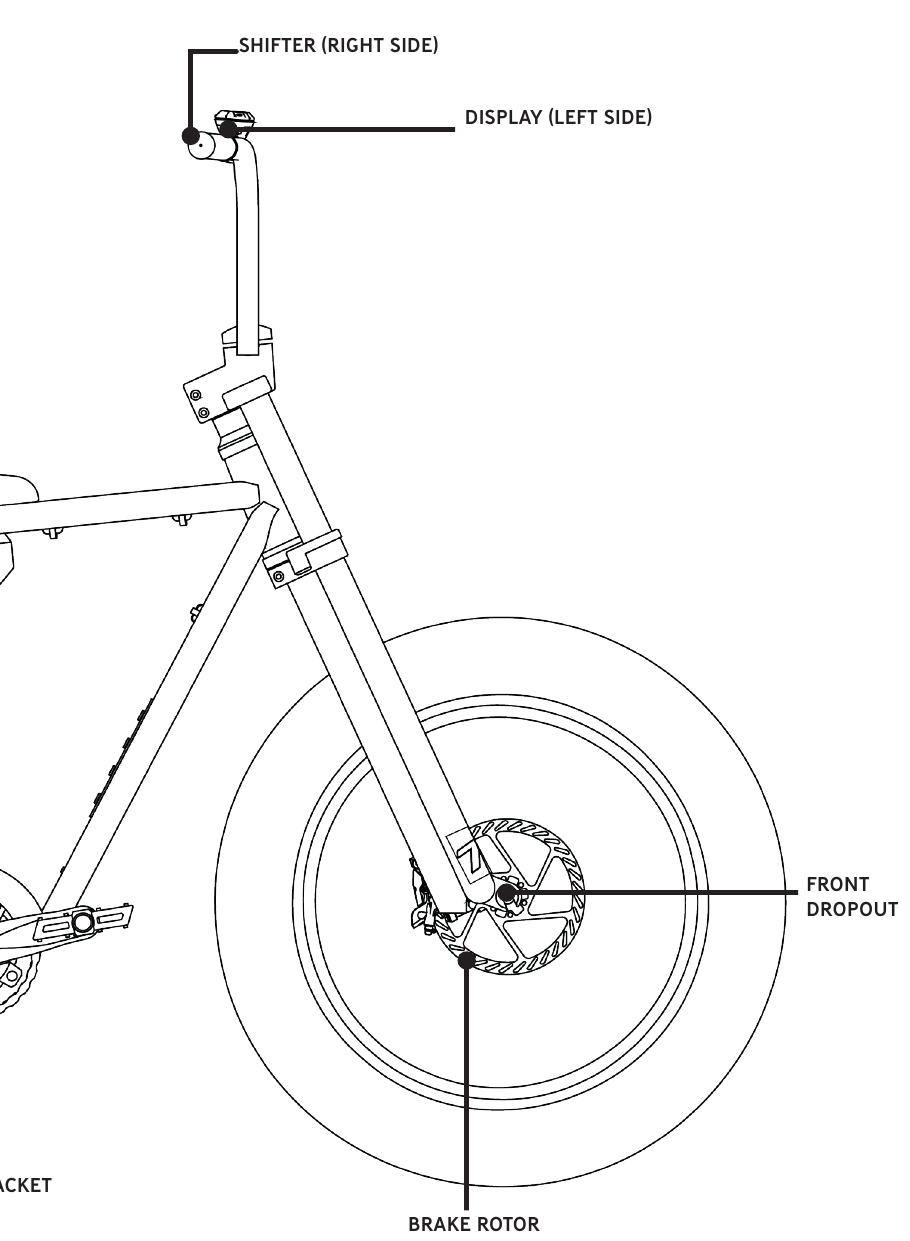

DIAGRAM VAN DE SUPER73-Z MIAMI

NIET WEERGEGEVEN (EU-MODELLEN):
8-SPEED VERSNELLING KOPLAMP, ACHTERLICHT EN BEL REFLECTOREN DERAILLEUR

AAN DE SLAG

Lees de instructies volledig door vóór de montage om een goede werking van de Super73 te garanderen. Het niet naleven hiervan kan leiden tot ernstig letsel of de dood en het risico op mogelijk letsel voor de mensen in de omgeving van de gebruiker.
TIP VIDEO
Bekijk onze montagevideo en volg de stapsgewijze instructies op onze website op https://eusupport.super73.com/hc/en-us/.
Lees alle montage-instructies volledig door voordat u begint met het bouwen van uw nieuwe fiets.
Als uw Super73 tijdens het transport is beschadigd, stuur dan foto's naar Super73 door ons een e-mail te sturen op customercare-eu@Super73.com.

IN DE VERPAKKING

• 1 x lithium-ionbatterij
• 2 x sleutels voor de batterij
• 1 x batterijlader
• 1 x set pedalen
• 1 x dubbelzijdige steeksleutel met uiteinden van 15 mm en 13 mm
• 1 x 5 mm inbussleutel

AANBEVOLEN EXTRA GEREEDSCHAP:

• 2,5 mm inbussleutel
• 4 mm inbussleutel

GOED OM TE WETEN:

• Bouten voor de montage van het stuur zijn M6 X 12 mm bolkopschroeven.
• Het rechterpedaal heeft de letter "R" erop gegraveerd, het linkerpedaal heeft de letter "L" erop gegraveerd.
• Een 5 mm inbussleutel kan ook worden gebruikt om de remmen af te stellen.
• De maat van de binnenband van de band is 20"x4,25" of 20"x4" voor de achter- en voorband met Schrader-ventiel.

Voordat u werkzaamheden aan uw Super73 uitvoert, schakelt u het stroomsysteem uit en verwijdert u de batterij. Zorg ervoor dat u ook het stroomsysteem uitschakelt en de batterij verwijdert tijdens transport in een voertuig. Onvrijwillige activering van het trapondersteuningssysteem vormt een risico op schade of letsel.

MONTAGE-INSTRUCTIES

Rijd NIET op je Super73 als deze onjuist is gemonteerd. Rijden op een onjuist gemonteerde fiets kan je eigen veiligheid en die van anderen in gevaar brengen. Voer voor je eerste rit de veiligheidscontrole voor de rit uit.

1. INSTALLATIE STUUR

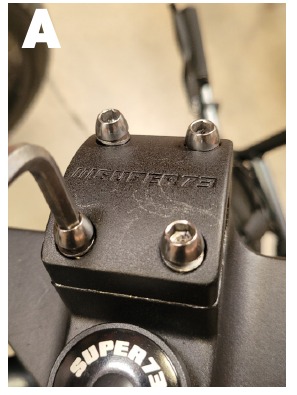

   1. Gebruik de 5 mm inbussleutel om de bouten van de stuurklem te verwijderen.

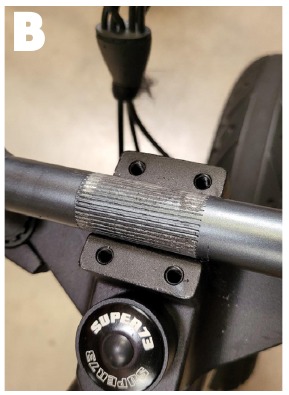

   2. Plaats, zodra de klem open is, de onderste dwarsbalk van het stuur in de groef van de bovenste kroon.

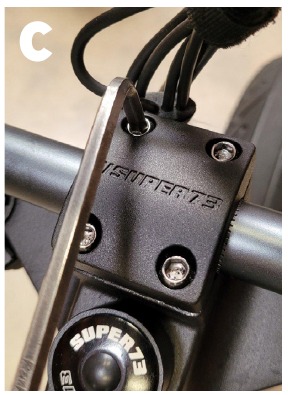

   3. Draai de stuurklem losjes vast met de5 mm inbussleutel en pas de hoek van het stuur aan aan het comfort van de rijder.

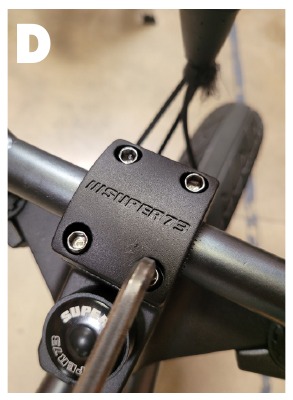

   4. Draai de stuurklem kruiselings van hoek tot hoek vast en zorg ervoor dat de klem stevig vastzit en het stuur niet beweegt.

2. PEDALEN INSTALLEREN

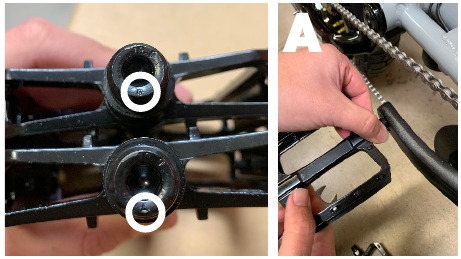

   1. Installeer en draai de pedalen vast met de15 mm steeksleutel. Zoek naar een lettermarkering "L" of "R" op elk respectief pedaal en zorg ervoor dat u het linkerpedaal op de linker crank installeert en het rechterpedaal op de rechter crank.

   2. Het rechterpedaal wordt met de klok mee vastgeschroefd. Het linkerpedaal wordt vastgeschroefd door het tegen de klok in te draaien.

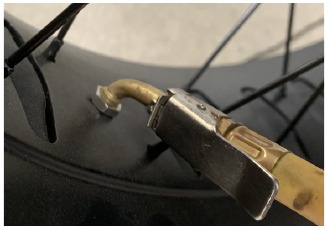

3. BANDEN OP POMPEN
   Voor transportdoeleinden worden banden gedeeltelijk opgepompt verpakt. Banden moeten worden opgepompt met behulp van een pomp met een Schrader-ventieltip tot een aanbevolen 20-25 psi (1,38-1,72 bar).
   1. Pomp de binnenband op tot een maximale druk van 35 psi om ervoor te zorgen dat de band goed in de velg zit.
   2. Laat de binnenband, zodra deze goed zit, leeglopen tot een aanbevolen 20-25 psi (1,38-1,72 bar). De PSI is afhankelijk van het gewicht van de rijder en het type terrein.
      TIP
      De maat van de binnenband is 20" x 4,25" of 20" x 4" voor de achter- en voorband.

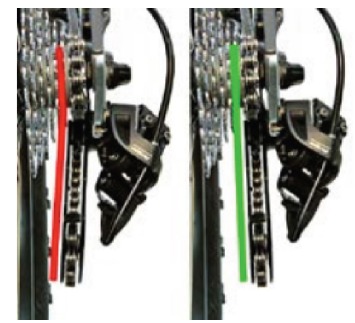

4. ACHTERDERAILLEUR EN VERSNELLING
   Zorg ervoor dat je ketting en derailleur goed zijn uitgelijnd door vanaf de achterkant naar de derailleur te kijken.
   1. De twee katrollen moeten precies onder elkaar zijn uitgelijnd, zodat de ketting recht omhoog loopt van de spanningskatrol naar de jockeykatrol, zonder zijwaartse helling.
   2. Vergelijk de lijn van de katrollen met die van de tandwielen erboven.
      TIP
      Meer informatie over de derailleur afstelling van dit handboek.

5. LAAD DE ACCU OP
   TIP
   We raden aan om de accu bij de eerste keer opladen 6-7 uur op te laden. Dit helpt om de lithium-ioncellen in optimale conditie te brengen voor optimale prestaties.
   De accu kan zowel gemonteerd op de fiets als apart van de fiets worden opgeladen. Er worden twee sleutels meegeleverd om de accu te ontgrendelen en te vergrendelen.
   1. Steek de oplader in een 220v EU-stopcontact.
   2. Sluit de oplaadkabel aan op de oplaadpoort van de accu. Zorg ervoor dat u de oplaadkabel goed uitlijnt met de oplaadpoort.
   3. Schakel de accu in door op de aan/uit-knop te drukken. De accu wordt niet opgeladen, tenzij deze is ingeschakeld. De LED aan de zijkant van de accu gaat branden om aan te geven dat de accu is ingeschakeld en wordt opgeladen.
   4. Het gashendel is uitgeschakeld tijdens de oplaadsequentie en er verschijnt een oplaadpictogram op het scherm tijdens het opladen.

Wanneer het opladen begint, wordt de LED van de oplader rood. Zodra de accu is opgeladen, wordt de LED groen.

1. Schakel de accu uit.
2. Verwijder de oplaadkabel uit de oplaadpoort van de accu.
3. Vergeet niet om na het opladen de beschermkap terug te plaatsen op de oplaadpoort van de accu om deze te beschermen tegen vuil en vocht. D. Haal de stekker van de oplader uit het stopcontact.

Zorg er altijd voor dat er voldoende ventilatie is en een droge, vuurvaste omgeving voor de oplader, zowel voor als na het aansluiten van de oplader. Daarnaast:

• Laat de accu niet langer dan 24 uur aangesloten op de actieve oplader.
• Laat de oplader niet langer dan 24 uur aangesloten op een stopcontact.
• Laad de accu minstens één keer per 90 dagen op en gebruik de fiets.
• Bewaar de fiets niet langer dan 24 uur met een lege accu. Dit voorkomt een diepe ontlading met onherstelbare gevolgen.
• Gebruik de oplader niet als de oplader, hoofdkabel of aansluitkabel zichtbare tekenen van schade vertoont of als u weet dat deze beschadigd is.
• Als de accu na het opladen aangesloten blijft op de oplader, gaat deze in korte groene stoten aan en uit. Dit is geen defect. Het geeft eenvoudigweg aan dat afzonderlijke accucellen langzaam worden opgeladen. Zorg er niettemin voor dat de accu niet langer dan 24 uur op de oplader is aangesloten.

TIP
Meer informatie over het bereik en het onderhoud van de accu is te vinden in het gedeelte Onderhoud en Onderdelen van dit handboek.

Accubereik
Het vermogen is afhankelijk van de accucapaciteit. Als je accu bijvoorbeeld op 20% staat, heeft deze niet zoveel vermogen als een volledig opgeladen accu. Als je Super73 samen met de accu is verzonden, laad de accu dan eerst volledig op. Wanneer een accu de fabriek verlaat, is deze niet volledig opgeladen zoals vereist door de internationale lucht- en zeewetgeving.
De accu is volledig opgeladen wanneer het LED-lampje op de oplader groen is.

DE MONTAGE IS VOLTOOID!
Je bent bijna klaar om te rijden! Controleer voor je eerste rit of je fiets veilig is om te rijden met behulp van de veiligheidscontrole voor de rit.

REGISTREER JE SUPER73
Alle oorspronkelijke eigenaren moeten zich op onze website registreren om je garantie te valideren.
Registreer je e-bike online op: https://eu.super73.com/pages/register-product of scan de QR-code.
Als je je e-bike niet online kunt registreren, bel of e-mail ons dan voor hulp bij de registratie. Noteer de volgende informatie hieronder ter referentie:
Locatie of website van aankoop:
Aankoopdatum:
Modelnaam: SUPER73-Z Miami
Fiets serienummer #:
(Gegraveerd aan de onderkant van de trapas tussen de pedaalcranks)
Accu serienummer #:
Accu sleutel #:
TIP
We raden je aan om je originele aankoopbewijs bij dit handboek te bewaren.
EUROPE

VEILIGHEIDSCONTROLE VOOR DE RIT

OPMERKING : De veiligheidscontroles vervangen GEEN doorlopend preventief onderhoud.

Zorg ervoor dat deze veiligheidscontrole voor de rit wordt uitgevoerd voor elk gebruik van je Super73, inclusief de eerste rit. Het niet naleven hiervan leidt tot een risico op letsel, overlijden en/of schade aan eigendommen.
Zorg ervoor dat de remmen al zijn ingeschakeld voordat je op je fiets stapt.
Als de ondersteuningsmodus is ingeschakeld, begint je Super73 te bewegen zodra je op het pedaal duwt. De onbekende duw kan anders een val, gevaar of ongeluk veroorzaken.

CHECKLIST:

1. WIELEN
   ‡ Controleer de staat van beide banden en zorg ervoor dat het profiel in goede staat is en vrij van lekke banden, scheuren en vervormingen.
   ‡ Handhaaf de juiste bandenspanning. We raden een bereik aan van 20-25 psi (1,381,72 bar), afhankelijk van het gewicht van de rijder en het type terrein. ‡
   Zorg ervoor dat de wielen recht zijn en goed zijn uitgelijnd.
   ‡ Zorg ervoor dat de wielen goed in de uitvaleinden zitten en dat de wielmoeren stevig en veilig vastzitten.
2. ACCU
   ‡ Controleer of de accu stevig is geplaatst: duw de accu in de houder totdat deze in het slot klikt. Verwijder de sleutel uit het slot en trek aan de accu om te controleren of deze inderdaad is vergrendeld.
   Controleer de laadstatus van de accu. Maak uzelf vertrouwd met de beste praktijken voor het opladen en opslaan van de accu.
   TIP
   Meer informatie over het onderhoud van de accu in onze sectie Onderhoud & Onderdelen van dit handboek.
3. REMSYSTEEM
   ‡ Trek aan beide remhendels. Je zou een duidelijk drukpunt moeten voelen en de hendels zouden het stuur niet mogen raken.
   TIP
   Meer informatie over remmen in onze sectie Onderhoud & Onderdelen.
4. KABELS
   ‡ Let op losse kabels.
   ‡ Zorg ervoor dat elke mannelijke en vrouwelijke stekker goed is aangesloten.
   ‡ Er mag geen spanning op de bedrading bij de vork staan wanneer je het stuur van links naar rechts draait.
   ‡ Controleer of de bedrading op het frame veilig is en vrij van bewegende delen die de bedrading kunnen beschadigen. Dit omvat alle draden en remkabelleidingen in de buurt van het wiel of andere bewegende delen.
5. DISPLAY
   ‡ Controleer of je scherm inschakelt en goed functioneert.
6. STANDAARD
   ‡ Zorg ervoor dat de standaard stevig vastzit en niet tegen de grond of banden schuurt.

DE FIETS BEDIENEN

Batterijen die niet volledig zijn geplaatst en vergrendeld, kunnen tijdens een rit losraken en eruit vallen. Dit kan een crash veroorzaken en de batterij beschadigen.
Plaats de sleutel of een ander metalen voorwerp niet in de oplaadpoort, omdat dit kan leiden tot kortsluiting, waardoor uw batterij niet meer kan worden opgeladen en moet worden vervangen. Hierdoor vervalt de garantie.
Ga niet op een e-bike zitten terwijl de standaard de e-bike ondersteunt.
Voer het inremproces van de remblokken uit voor uw eerste rit.

1. FIETS INSCHAKELEN


• Klap de standaard in, pak de remgreep vast om de remmen te activeren en ga op de Super73 zitten.
• Zet de batterij in de "I"-stand om de fiets aan te zetten.
• Zodra het scherm oplicht, is de gashendel of de trapondersteuning actief en bent u klaar om te rijden.

2. DE INFORMATIE WIJZIGEN DIE OP HET DISPLAY WORDT WEERGEGEVEN


• Druk kort op de "O" (O) knop om te schakelen tussen de informatie die op het scherm wordt weergegeven.
  • Snelheid (mph/kmh)
  • Bereik (miles/km)
  • Trapondersteuning (0-4)
  • Totaal (miles/km)

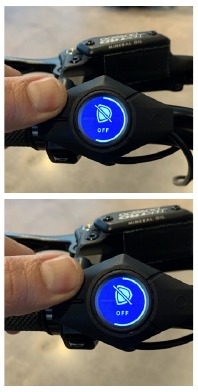

3. DE KOPLAMP BEDIENEN


• De Super73-Z Miami is uitgerust met een koplamp voor en een achterlicht.
• Om de koplamp te activeren, houdt u de omhoog-knop "^" op het display ingedrukt totdat de lichten branden. Volg dezelfde stap om de lichten uit te schakelen.
• Het achterlicht wordt helderder wanneer de remhendels worden ingedrukt, ongeacht of de koplamp aan of uit is.

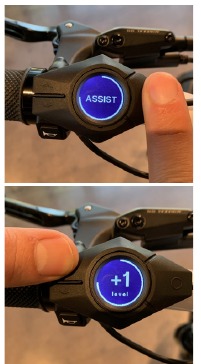

4. Trapondersteuning
   Om uw trapondersteuningsmodus te selecteren, volgt u deze stappen zodra het scherm is ingeschakeld en u op de Super73 zit:


• Druk kort op de menu "O" (O) knop om tussen de displayweergaven te schakelen totdat "Assist" op het scherm verschijnt.
• Druk op de omhoog-knop " ^ " om het niveau van de trapondersteuning te verhogen. Om het ondersteuningsniveau te verlagen, drukt u op de omlaag-knop "v". De trapondersteuning varieert van 1-4, waarbij 0 betekent dat de trapondersteuning is uitgeschakeld. Hoe hoger het niveau, hoe meer elektrische ondersteuning u krijgt en hoe minder u hoeft te trappen.
• Niveau 1 (ECO) - 25% snelheidsvermogen
• Niveau 2 (TOUR) - 50% snelheidsvermogen
• Niveau 3 (SPORT) - 75% snelheidsvermogen
• Niveau 4 (SUPER) - 100% snelheidsvermogen
• Zodra u begint te trappen, activeert de trapondersteuningssensor de motor en begint u te versnellen tot het geselecteerde ondersteuningsniveau.

5. REMMEN


• De remhendels zijn uitgerust met remsensoren die de stroom naar de motor onderbreken wanneer een van de hendels wordt ingedrukt. De Z maakt gebruik van mechanische remsystemen van Tektro. De rechterhendel activeert de achterremmen wanneer deze wordt ingedrukt en de linkerhendel activeert de voorremmen wanneer deze wordt ingedrukt.
• De remoriëntatie van de Super73 is als volgt:
  Achterrem = rechterhendel
  Voorrem = linkerhendel

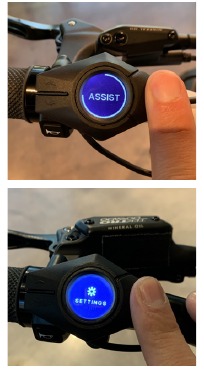

6. INSTELLINGENMENU


• Houd de "O" (O) knop op het display ingedrukt om het instellingenmenu te activeren.
• Instellingsparameters:
  • Contrast (displayvenstercontrast 0-100).
  • Eenheden (standaard is ingesteld op mi/F).
  • Positie (wijzigt de oriëntatie van het display als het zich aan de linker- of rechterkant van de fiets bevindt).
  • Achtergrondverlichting (vermogen van de achtergrondverlichting van het display 0-100).
  • Versie is de softwareversie van het systeem.
  • Coin is het batterijniveau in het display.

7. RIJMODI WIJZIGEN
   Elke fiets wordt geleverd met 4 trapondersteuningsmodi en 4 snelheidsniveaus die toegankelijk zijn via de Super73 App, zodat u uw rijmodus kunt aanpassen aan uw terrein. De fiets staat standaard in Modus 1 (EPAC) in Europa. Het is de verantwoordelijkheid van de rijder om de lokale voorschriften voor e-bikes te volgen. Zorg ervoor dat u op de hoogte bent van uw lokale wetgeving inzake motorvoertuigen.
8. SCHAKELEN
   De Super73-Z Miami is uitgerust met een 8-speed versnellingsset. Versnellingen kunnen u helpen bij het rijden op verschillende terreinen. Grotere versnellingen zijn ideaal voor het rijden op vlakke wegen en kleinere versnellingen zijn ideaal voor het beklimmen van heuvels.


• De versnellingshendels zijn aan de rechterkant van de e-bike gemonteerd. Hendel A schakelt de versnelling omhoog (groter) en hendel B schakelt de versnelling omlaag (kleiner).
• Terwijl u vooruit trapt, drukt u met uw duim op hendel A om de versnelling omhoog te schakelen.
• Terwijl u vooruit trapt, trekt u met uw wijsvinger aan hendel B om omlaag te schakelen.
  Schakel nooit zonder te trappen met de e-bike. U moet actief vooruit trappen om te kunnen schakelen. Achteruit trappen kan ervoor zorgen dat de ketting ontspoort.

9. DE E-BIKE UITSCHAKELEN


• Als u klaar bent met uw Super73, is het belangrijk om de stroom op de juiste manier uit te schakelen.
• Schakel de e-bike uit door op de aan/uit-knop op de batterij te drukken. Het lampje op de aan/uit-knop moet uitgaan wanneer de stroom correct is uitgeschakeld. De e-bike wordt automatisch uitgeschakeld als deze langer dan 5 minuten stationair staat.
• U kunt de batterij opladen terwijl deze op de Super73 zit, of door de batterij van de houder te verwijderen en afzonderlijk op te laden.

SUPER73 APP

Rijd nooit op uw e-bike en pas geen instellingen aan in uw app terwijl de e-bike in beweging is.
Rijd naar de kant en oefen veilig rijden. Door uw e-bike en de app tegelijkertijd te bedienen, loopt u het risico op een botsing en ernstig letsel.

IN EUROPA / MODELLEN ZONDER GAS
Raadpleeg onze website voor instructies of vraag het aan uw dealer.
Voor meer informatie over het gebruik van de Super73 App, verwijzen wij u naar de Super73 App pagina https://eu.super73.com/pages/mobile-app?_pos=2&_psq=app&_ss=e&_v=1.0 op onze website.
Scan de QR-code om de SUPER73 app te downloaden!

ALGEMENE WAARSCHUWINGEN

Zoals elke sport brengt fietsen een risico op letsel met zich mee en het is de verantwoordelijkheid van de rijder om de potentiële risico's en letsels die bij het rijden horen, te aanvaarden. Door ervoor te kiezen om op een fiets te rijden, aanvaardt u de verantwoordelijkheid voor dat risico. U moet de regels en veiligheidsvoorschriften voor het rijden op deze fiets kennen en in praktijk brengen. Correct gebruik en onderhoud van uw fiets vermindert het risico op letsel. Controleer uw lokale, provinciale of nationale voorschriften voor wetten met betrekking tot elektrische fietsen. Controleer bijvoorbeeld de minimumleeftijd voor het gebruik van een elektrische fiets, aangezien dit in verschillende regio's verschilt.
Rijders moeten de fysieke conditie, reactietijd en mentale capaciteit hebben om te rijden en het verkeer, de wegomstandigheden en plotselinge situaties te beheersen. Respecteer ook de wetten die het gebruik van e-bikes regelen in overeenstemming met elke regio. Als u een beperking of handicap heeft (d.w.z. visuele beperking, gehoorbeperking, lichamelijke beperking, cognitieve/taalbeperking, epileptische aanval, enz.), raadpleeg dan uw arts voordat u op een fiets gaat rijden.
OPMERKING: Onderneem alleen taken waarvoor u de nodige kennis en gereedschappen heeft. Het wordt aanbevolen dat gebruikers speciale aandacht besteden aan alle algemene bedieningsregels hieronder voordat ze op hun Super73-fiets rijden.

• Houd u tijdens het rijden aan dezelfde verkeersregels als andere voertuigen, inclusief het verlenen van voorrang aan voetgangers en het stoppen bij rode lichten en stopborden.
• Gebruik de juiste handsignalen om aan te geven dat u wilt afslaan of stoppen.
• Let op het pad voor u. Vermijd kuilen, grind, natte of olieachtige wegen, stoepranden, treinrails, verkeersdrempels en andere obstakels.
• Houd te allen tijde beide handen aan het stuur, vooral bij het sturen of remmen.
• Loop met uw e-bike over alle treinrails.
• Verwacht het onverwachte, zoals openslaande autodeuren of auto's die achteruit een oprit afrijden.
• Wees extra voorzichtig op kruispunten en wanneer u zich voorbereidt om andere voertuigen of andere fietsers in te halen.
• Maak uzelf vertrouwd met alle functies van de e-bike. Oefen met het gebruik van de remmen en de gashendel.
• Als u een losse broek draagt, zet u de onderkant vast met behulp van beenklemmen of elastieken om te voorkomen dat ze in de ketting vast komen te zitten.
• Draag geschikte fietskleding en vermijd het dragen van schoenen met open tenen.
• Vervoer geen passagiers of vracht die uw vermogen om de e-bike te besturen belemmeren.
• Rijd nooit en gebruik de app niet tegelijkertijd. Rijd naar een veilige plek voordat u app-instellingen aanpast of stel uw bestemming in de navigatie in terwijl u op een veilige plek geparkeerd staat.
• Gebruik geen muziekapparaten zoals een hoofdtelefoon tijdens het rijden. Dit beperkt uw gehoor en vermindert uw bewustzijn van uw omgeving.
• Houd een comfortabele remafstand aan tot alle andere objecten, rijders en voertuigen. Veilige remafstanden zijn gebaseerd op verschillende krachten, zoals weer, verkeer en lichtomstandigheden, naast andere variabelen.

NAT WEER
Het wordt afgeraden om bij nat weer te rijden. De Super73 is niet bedoeld voor gebruik in plassen, zware regen en beken. Dompel dit product nooit onder in water, omdat het elektrische systeem beschadigd kan raken. Wees extra voorzichtig tijdens het rijden in natte omstandigheden. Voeten of handen kunnen in natte omstandigheden uitglijden en leiden tot ernstig letsel door een val. Rem eerder, omdat het langer duurt om te vertragen dan bij gebruik in droge omstandigheden. Verminder de rijsnelheid. Draag reflecterende kleding en gebruik goedgekeurde veiligheidsverlichting. Weggevaren zijn moeilijker te zien als het nat is, ga voorzichtig te werk.

'S NACHTS RIJDEN
Wees veilig! Het wordt afgeraden om 's nachts te rijden. Zorg ervoor dat uw Super73 is uitgerust met een volledige set correct gepositioneerde en schone reflectoren. Gebruik een goed functionerende verlichtingsset bestaande uit een wit voorlicht en een rood achterlicht. Draag reflecterende en lichtgekleurde kleding. Vertraag en gebruik indien mogelijk bekende wegen met straatverlichting.

VOOR OUDERS EN VOOGDEN
Als ouder of voogd bent u verantwoordelijk voor de activiteiten en veiligheid van uw kind. De Super73 is niet ontworpen voor gebruik door kinderen onder de 16 jaar. Volg de lokale voorschriften en draag altijd een helm.

VERVANGENDE ONDERDELEN
Gebruik alleen originele onderdelen van Super73 voor veiligheidskritische onderdelen, waaronder: batterij, oplader, motor, gashendel, display, controller, verlichtingscomponenten en kabelbomen. Als u dit niet doet, kan dit leiden tot letsel, schade aan de fiets en vervalt de garantie.
Gebruik bij het vervangen van onderdelen zoals banden, binnenbanden en remblokken alleen onderdelen die voldoen aan de door Super73 aanbevolen specificaties in maatvoering en kwaliteit zoals aangegeven.

GEKNUTSELD
Knip op geen enkele manier met de elektrische componenten van de Super73. Knoeien omvat het openen van de beschermende behuizing van de motor, batterij, oplader of het verbreken van een fraudebestendige verzegeling, evenals andere wijzigingen aan componenten of het elektrische systeem. Knoeien met een van de elektrische systemen kan leiden tot ernstig persoonlijk letsel of schade aan de fiets.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van dit product moeten altijd basisvoorzorgsmaatregelen worden gevolgd, waaronder de volgende:

• Lees alle instructies in de gebruikershandleiding voordat u het product gebruikt.
• Om het risico op letsel te verminderen, is nauwlettend toezicht noodzakelijk wanneer het product door kinderen wordt gebruikt.
• Draag altijd een goedgekeurde fietshelm wanneer u dit product gebruikt en zorg ervoor dat alle instructies van de helmfabrikant worden gebruikt voor de pasvorm en het onderhoud van uw helm. Het niet dragen van een helm tijdens het rijden kan leiden tot ernstig letsel of de dood bij een ongeval.
• Zorg ervoor dat de veiligheidscontrole vóór de rit wordt uitgevoerd op uw fiets na montage en voor elk gebruik van uw SUPER73 (inclusief de eerste rit).
• Het is uw verantwoordelijkheid om vertrouwd te raken met de wetten en eisen voor het gebruik van dit product in het gebied/de gebieden waar u rijdt.
• Zorg ervoor dat de handvatten niet beschadigd zijn en correct zijn geïnstalleerd. Losse of beschadigde handvatten kunnen ervoor zorgen dat u de controle verliest en valt.
• Off-road rijden vereist nauwgezette aandacht en specifieke vaardigheden, omdat het wisselende omstandigheden en gevaren met zich meebrengt die bij de omstandigheden horen. Draag de juiste veiligheidsuitrusting en rijd niet alleen in afgelegen gebieden.
• Fietsen en fietsonderdelen hebben sterkte- en integriteitsbeperkingen, en er mag niet extreem worden gereden, omdat u het risico loopt de onderdelen te beschadigen of ernstig gewond te raken.
• Na elk incident moet u uw fiets als onveilig beschouwen om mee te rijden totdat er een inspectie is uitgevoerd, volgens de verstrekte veiligheidscontrole in de gebruikershandleiding. Raadpleeg een professionele fietsenmaker voor een uitgebreide inspectie.
• Het niet correct opladen, opslaan of gebruiken van uw batterij maakt de garantie ongeldig en kan een gevaarlijke situatie veroorzaken, waaronder brandgevaar.
• Er moet uiterste zorg worden besteed aan het gebruik van de trapondersteuningssensor en -aandrijving op dit product. Zorg ervoor dat u begrijpt en voorbereid bent op de inschakeling van de vermogensondersteuning zodra het trappen begint.
• U dient de werking van de remblokkeerschakelaars voor elke rit te controleren. Het remsysteem is uitgerust met een blokkering die de stroom naar de elektromotor uitschakelt wanneer de remmen worden ingeschakeld.
• Gebruikers moeten de werking van de gashendel en de trapondersteuningsniveaus begrijpen voordat ze deze gebruiken en zorgvuldig omgaan met het gebruik ervan bij snelheden die geschikt zijn voor elke regio en het ervaringsniveau van de gebruiker. Gebruik het laagste ondersteuningsniveau totdat u vertrouwd bent met de fiets en u vertrouwen hebt in het beheersen van het vermogen.
• Omdat e-bikes zwaarder en sneller zijn dan normale fietsen, vereisen ze extra voorzichtigheid en zorg tijdens het rijden.
• Verwijder de voor-, achter- of pedaalreflectoren niet.
• Rijd nooit op de e-bike onder invloed van drugs of alcohol of in beschonken toestand.
• Alle aftermarket-aanpassingen aan een elektrisch onderdeel van uw SUPER73 die niet uitdrukkelijk zijn goedgekeurd door SUPER73 kunnen de garantie ongeldig maken en een onveilige rijervaring creëren.
• Steek geen vingers of handen in het product, inclusief de wielen, banden, batterij en het elektrische systeem, omdat dit een risico op letsel oplevert.
• Gebruik dit product niet als het flexibele netsnoer of de uitgangskabel gerafeld is, een gebroken isolatie heeft of andere tekenen van schade vertoont.
• Deze apparatuur is niet bedoeld voor gebruik bij omgevingstemperaturen lager dan 4 °C (40 °F) of hoger dan omgevingstemperaturen van 30 °C (85 °F).
• De batterij is bedoeld om te worden opgeladen wanneer de omgevingstemperatuur tussen 40 °F (4 °C) en 85 °F (30 °C) ligt. Laad de batterij nooit op wanneer de omgevingstemperatuur buiten dit bereik ligt.
• Het A-gewogen geluidsemissiedrukniveau bij de oren van de bestuurder is minder dan 70 Db(A).
• Sommige delen van uw SUPER73-fiets worden tijdens het gebruik warm, zoals remrotors of opladers; wees voorzichtig om ze niet onmiddellijk na gebruik aan te raken.
  BEWAAR DEZE INSTRUCTIES

ONDERHOUDSSCHEMA

Intensief gebruik van de Super73 kan mogelijke schade aan het frame en de vork veroorzaken. Het is belangrijk om het frame en de vork te inspecteren en te zoeken naar tekenen van scheuren. Een gebroken of gescheurd frame en vork kunnen een ongeluk en letsel veroorzaken. Raadpleeg het gedeelte Beoogd gebruik.
Om de levensduur van uw fiets te verlengen, is hier een voorbeeld van een onderhoudsschema, bij beoogd gebruik, dat wij aanbevelen:

1. VOOR EN NA ELKE RIT
   ‡ Controleer de uitlijning van de wielen.
   ‡ Controleer de laadstatus van de batterij.
   ‡ Controleer of de remmen goed werken.‡
   Controleer de banden op eventuele lekke banden.
   ‡ Bewaar de fiets zorgvuldig op een schone en droge plaats.
   ‡ Controleer of uw standaard stevig vastzit.
   ‡ Controleer op losse kabels of draden die mogelijk worden belast bij het draaien van het voorwiel van links naar rechts.
   ‡ Inspecteer alle hardware om er zeker van te zijn dat deze correct is aangedraaid.
2. ELKE MAAND
   ‡ Inspecteer het stuur en de stuurbuis op ongebruikelijke bewegingen.
   ‡ Controleer de kabels, banden, handvatten.
   ‡ Controleer de slijtage van de remrotors, remblokken en vervang ze indien nodig.
   ‡ Controleer de spanning van de spaken en zorg ervoor dat de wielen recht en correct zijn.
   ‡ Smeer de ketting en controleer de spanning in de ketting.
   ‡ Inspecteer alle hardware om er zeker van te zijn dat deze correct is aangedraaid
3. ELKE ZES MAANDEN (afhankelijk van de frequentie en het type gebruik)
   ‡ Inspecteer het frame, de vork en zoek naar tekenen van scheuren in het metaal.
   ‡ Controleer de trapas en de krukas en draai de bouten op elke kruk aan.
   ‡ Controleer en vet de wielnaven, balhoofdset, alle delen in wrijving in.

TIP
Voor uw eigen veiligheid raden wij u aan uw Super73 naar een E-bike specialist of professionele fietsenmaker te brengen voor inspectie als een van de aanbevolen onderhoudsprocedures niet binnen uw vaardigheden ligt.

Rijd niet verder op uw Super73 als er een defect optreedt aan hardware, inclusief bouten en bevestigingsmiddelen die integraal deel uitmaken van het remsysteem of de wielassemblage. Het rijden op uw Super73 met defecte of ontbrekende hardware kan een risico vormen op mogelijk letsel of overlijden.

ONDERHOUD & ONDERDELEN

Voordat u werkzaamheden uitvoert aan uw Super73 elektronicasysteem, schakelt u het systeem uit en verwijdert u de batterij. Onvrijwillige activering van het Super73-systeem brengt een risico op letsel, overlijden en/of materiële schade met zich mee.

UW FIETS WASSEN EN ONDERHOUDEN
Vuil, zout en andere elementen kunnen uw fiets beschadigen. Maak uw Super73 regelmatig schoon en bescherm hem tegen corrosie. Gebruik helder water om schoon te maken en een milde zeep indien nodig om vet en andere resten op te lossen. Spuit geen water rechtstreeks op uw Super73.
Gebruik in plaats daarvan een licht vochtige doek om vuil en aanslag weg te vegen. Nadat u uw fiets hebt afgedroogd, behandelt u de oppervlakken met een onderhoudsproduct. Veeg tot slot alle onderdelen af met een schone, zachte doek.

Maak uw Super73 niet schoon met een sterke waterstraal of stoomstraal van korte afstand en pas vooral op dat u geen water op of in de buurt van de batterij spuit. Dit kan de batterij beschadigen en brandgevaar veroorzaken. Bovendien kan het water langs de afdichtingen komen en in de lagers terechtkomen. Smeermiddelen worden dan verdund, waardoor de wrijving toeneemt. Op de lange duur zullen de lageroppervlakken verslechteren.

BANDEN / WIELEN

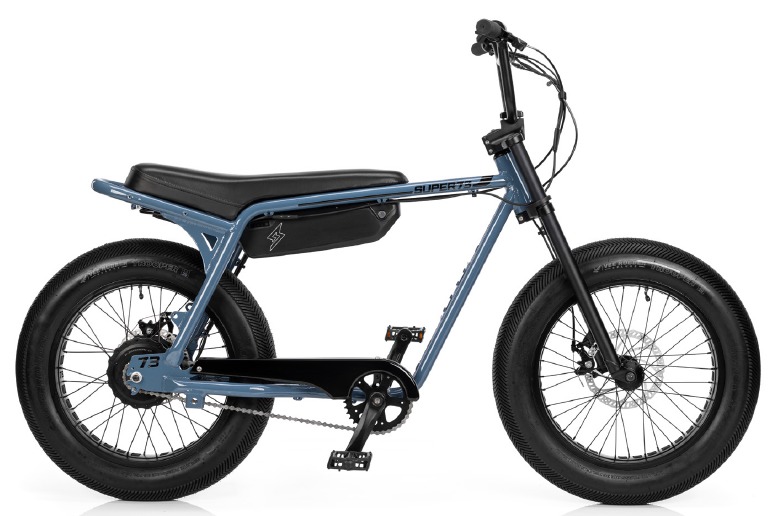

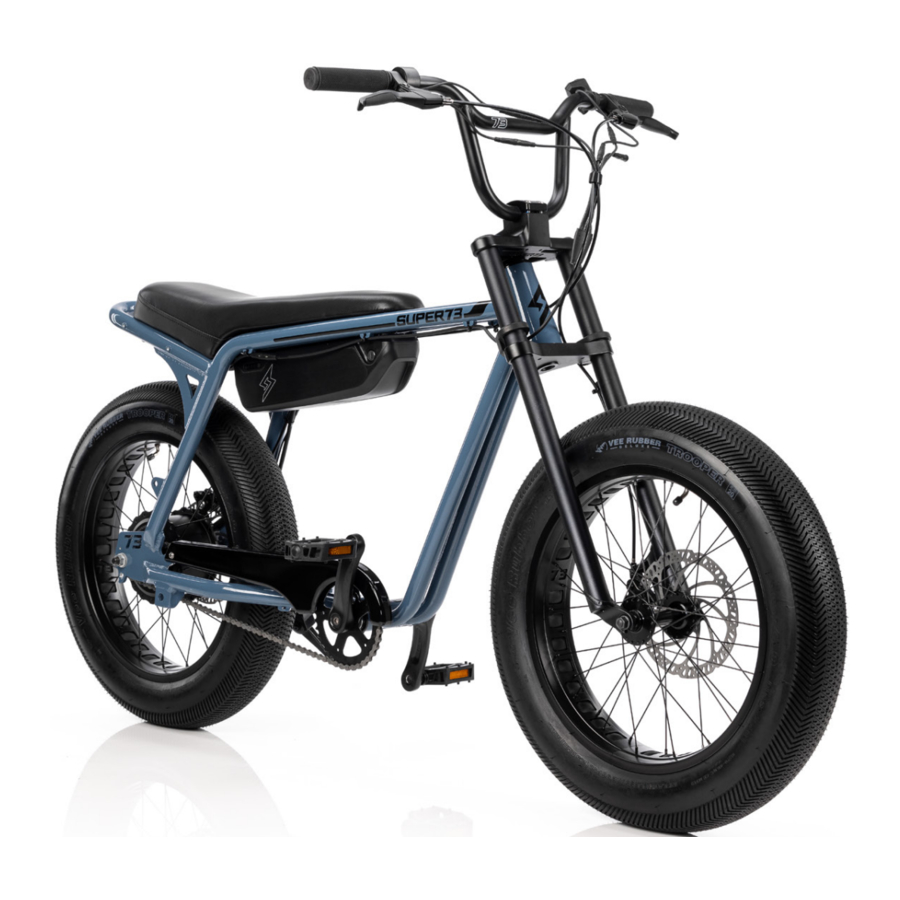

De Super73-Z Miami heeft bandenmaten van 20" x 4" banden met binnenbanden en een velglint. De binnenbandmaat voor de banden is 20" x 4,25" of 20" x 4". De banden zijn ontworpen voor duurzaamheid en veiligheid voor regelmatige fietsactiviteiten. De banden moeten echter voor elk gebruik worden gecontroleerd op de juiste spanning en conditie.
De juiste spanning, goed onderhoud en snelle vervanging zorgen ervoor dat de operationele eigenschappen van uw fiets behouden blijven en gevaarlijke situaties worden vermeden.
Banden moeten worden opgepompt met een pomp met een Schrader-ventiel met een aanbevolen druk tussen 1,24-1,72 bar (18-25 PSI). Controleer de staat van de banden en velgen op beschadigingen, scheuren of vervorming. Het minimale aanhaalmoment van de wielmoeren is 21,69 Nm (16 ft/lb).
Het is essentieel dat de juiste bandenspanning te allen tijde wordt gehandhaafd. Pomp uw banden niet te zacht of te hard op. Een lage druk kan leiden tot verlies van controle en te hard opgepompte banden kunnen barsten. Het niet handhaven van de juiste bandenspanning die in het handboek wordt aangegeven, kan op elk moment leiden tot een defect aan de band en/of het wiel.
Pomp uw banden op met een gereguleerde luchtbron met een beschikbare manometer. Het oppompen van uw banden met een ongereguleerde luchtbron kan ze te hard oppompen, wat kan leiden tot een ontplofte band. Wanneer de bandenslijtage duidelijk wordt of er een gat in de band wordt gevonden, moet u de banden en/of binnenbanden vervangen voordat u de fiets gebruikt, anders kan dit leiden tot letsel bij de bestuurders en/of schade aan uw fiets.
Naast de juiste spanning helpt de juiste wieluitlijning de bandenslijtage te verminderen. Als u merkt dat een band ongelijkmatig is versleten, laat dan een professionele fietsenmaker de wieluitlijning controleren.

HELMEN / REFLECTOREN
Een goed passende ANSI- of SNELL-goedgekeurde (of CE-goedgekeurde als u zich in Europa bevindt) fietsveiligheidshelm moet te allen tijde worden gedragen tijdens het fietsen, of zoals aanbevolen door uw lokale wetten. Draag altijd een goed passende helm die het voorhoofd bedekt tijdens het fietsen. Veel staten vereisen specifieke veiligheidsvoorzieningen. Het is uw verantwoordelijkheid om u vertrouwd te maken met de wetten van de staat waar u fietst en om te voldoen aan alle toepasselijke wetten, inclusief het correct uitrusten van uzelf en uw fiets zoals de wet vereist.
Reflectoren zijn belangrijke veiligheidsvoorzieningen die zijn ontworpen als een integraal onderdeel van uw fiets. Federale voorschriften vereisen dat elke fiets is uitgerust met reflectoren aan de voor-, achter-, wiel- en pedaalzijde. Deze reflectoren zijn ontworpen om straatlantaarns en autolichten op te vangen en te reflecteren op een manier die u helpt om gezien en herkend te worden als een bewegende fietser. Controleer reflectoren en hun montagebeugels regelmatig om er zeker van te zijn dat ze schoon, recht, onbeschadigd en stevig gemonteerd zijn.

REMMEN
Remmen vormen een integraal onderdeel van de werking van uw fiets en moeten goed worden onderhouden, afgesteld en vervangen wanneer dat nodig is. Als een van deze taken niet tot uw vaardigheden behoort, raden we u aan uw fiets naar een specialist in e-bikes of een professionele fietsenmaker te brengen.
Mechanische remleidingen vereisen onderhoud, niet alleen aan de remblokken en rotoren, maar ook aan de mechanische remkabel.
Voor optimale remprestaties zijn SUPER73-fietsen uitgerust met Tektro schijfremmen. De afstelhandleidingen van Tektro zijn beschikbaar op www.tektro.com.
De remoriëntatie van de Super73 is als volgt:
Achterrem = rechter hendel
Voorrem = linker hendel
Remmodellen: Mechanisch (M280) https://www.tektro.com/products.php?p=25
Remblokken: Tektro E10.11 https://www.tektro.com/products.php?p=216
De slijtage van de blokken op een mechanische schijfrem kan worden geregeld door de kabelspanningsknop los te draaien. Er is een aanvullende afstelling van het binnenste blok, dat dichterbij de schijf kan worden vastgedraaid of van de schijf kan worden verwijderd door het met een 5 mm inbussleutel in of uit te draaien.
Vermijd vervuiling van de blokken en de schijf door vettige stoffen om een maximale levensduur van de remonderdelen te garanderen.
Controleer regelmatig de staat van uw kabels, leidingen of kabelboom en de slijtage van uw blokken.
Sommige schijven zijn alleen compatibel met "resin" (kunststof) blokken. Gebruik geen metalen blok met schijven die zijn gemarkeerd met "resin".
Voor een betere ergonomie en veiligheid raden we u aan om de remhendels af te stellen in een positie die een natuurlijk verlengstuk van de armen van de gebruiker vormt. Neem contact op met SUPER73 als u vragen of opmerkingen heeft.

INRIJPROCEDURE NIEUWE REMBLOKKEN EN ROTOR
Telkens wanneer u uw remblokken, rotoren of beide vervangt, is het belangrijk dat ze goed worden ingereden voor optimale prestaties. Om uw remmen na vervanging goed in te rijden, versnelt u uw fiets tot en gebruikt u vervolgens uw remmen om de fiets bijna tot stilstand te brengen en herhaalt u het proces maximaal 8-10 keer. Dit proces zorgt ervoor dat uw blokken gelijkmatig slijten en verwijdert oppervlakteglazuur en vervuiling van de installatie. Oppervlakteglazuur op de blokken kan "piepende remmen" veroorzaken.

DE REMBLOKKEN VERVANGEN
Wanneer de blokken versleten zijn, zorg er dan voor dat u beide spelingen tussen de rotor en het blok zo afstelt dat ze gelijk en in evenwicht zijn. Als slechts één kant wordt afgesteld, kan dit leiden tot remfalen.

1. Blokken en blokhouders worden op hun plaats gehouden door een splitpen op de remklauw. Om de blokken en de blokhouder te verwijderen, recht u de splitpen en verwijdert u deze. Duw vervolgens de blokken en de houder voorzichtig naar buiten. Dit kan gemakkelijker te bereiken zijn met behulp van een inbussleutel.
2. Zodra de blokken los zijn van de remklauw, kunnen ze gemakkelijk uit de blokhouder worden verwijderd.

VERLICHTINGSSYSTEEM
De Super73-Z Adventure is voorzien van een verlichtingssysteem dat rechtstreeks is aangesloten op het elektrische systeem van de fiets. Als de achter- of voorlamp niet meer werkt, neem dan contact op met Super73 voor probleemoplossing en bestellingen van onderdelen. Vervangende onderdelen moeten rechtstreeks bij Super73 worden gekocht. Vermijd het gebruik van onderdelen van derden die rechtstreeks op het elektrische systeem van de e-bike worden aangesloten. Er zitten geen batterijen in de lampen. Zorg ervoor dat de voor- en achterlichten schoon zijn voordat u gaat rijden. Als ze stoffig of vuil zijn, maak ze dan schoon met een vochtige doek voor optimale zichtbaarheid en veiligheid.

ZADEL
Het is niet mogelijk om de zadelhoogte van de Super73 e-bike aan te passen. Deze is met bouten aan het frame bevestigd. Het minimale aanhaalmoment van het zadel op het frame is 6,78 Nm (5lb /ft). Gebruik voor onderhoud een doek en water met een milde zeep om schoon te maken. Laat het zadel niet te lang in de zon liggen, omdat de stof kan worden beschadigd door de UV-stralen van de zon. Vermijd het dragen van kleding die het zadel kan doorboren of scheuren.
De e-bike en zijn onderdelen zijn onderhevig aan slijtage, net als andere mechanische producten en onderdelen. Bovendien reageren verschillende materialen en onderdelen anders op slijtage en schuring. Als de levensduur van een onderdeel wordt overschreden, is het mogelijk dat het plotseling defect raakt, wat gevaren voor de bestuurder kan opleveren. Elke vorm van scheuren, strepen of kleurveranderingen in zwaar belaste onderdelen kan wijzen op een defect aan het onderdeel. Het wordt ten zeerste aanbevolen om het gebruik van de e-bike op te schorten totdat alle defecte onderdelen zijn vervangen. Het is belangrijk om originele, correct gespecificeerde onderdelen te gebruiken voor veiligheidskritische onderdelen tijdens de vervanging van versleten onderdelen.

DERAILLEUR
Derailleuronderdelen vereisen regelmatig onderhoud, reiniging en smering om de beweging van deze onderdelen vloeiend en in goede staat te houden. Het wordt aanbevolen om de versnellingen regelmatig te controleren op tekenen van schade of slijtage.
Een juiste uitlijning van de derailleur is vereist voor optimale prestaties van het schakelen. Derailleurs zijn uitgerust met eindschroeven die voorkomen dat de derailleur te ver naar binnen of te ver naar buiten beweegt. Het afstellen van deze eindschroeven vereist vaardigheid en het kan tijd kosten om optimale resultaten te bereiken. Vraag een professionele fietsenmaker om hulp bij het onderhoud van de derailleur als het schakelen abnormaal wordt, wat meestal wordt aangegeven door luid schakelen of een onregelmatig ritme in de kettingbeweging.

OPSLAG, PARKEREN EN TRANSPORT

• Parkeer in overeenstemming met de lokale regels en voorschriften als u zich in een openbare ruimte bevindt.
• Parkeer indien mogelijk binnenshuis. Als u in de regen of in natte omstandigheden buiten moet parkeren, doe dit dan niet voor een langere periode en parkeer daarna op een droge plaats zodat de fietssystemen kunnen uitdrogen. Wanneer een fiets wordt blootgesteld aan natte omstandigheden, vereist dit vaker onderhoud en reiniging om roest en corrosie te voorkomen en om ervoor te zorgen dat alle systemen veilig werken.
• Vermijd het parkeren of opbergen van uw fiets in direct zonlicht en/of overmatige hitte, zoals in een geparkeerde auto op een warme dag.
• Schakel de stroom en eventuele lichten uit om de batterij te sparen. Verwijder de sleutel van de fiets en zorg ervoor dat de batterij in de uit-stand aan het frame is vergrendeld of gebruik de sleutel om de batterij te verwijderen en mee te nemen voor de veiligheid.
• Sluit uw fiets af om het risico op diefstal te verminderen. Registreer uw fiets bij BikeIndex of 529 Garage om de kans te vergroten dat u uw fiets terugkrijgt in het ongelukkige geval dat hij wordt gestolen.
• Schakel bij het duwen of dragen van de fiets de stroom uit om onbedoelde versnelling van de motor te voorkomen, bijvoorbeeld door per ongeluk de gashendel in te schakelen.
• Gebruik alleen rekken (d.w.z. een fietsendrager voor uw auto of ander voertuig) die zijn ontworpen voor de grootte en het gewicht van uw ebike. Let vooral op of het rek de breedte van de banden kan dragen.
• Wanneer u uw ebike op een rek vervoert, verwijdert u de batterij en plaatst/wikkelt u deze veilig in uw voertuig, waarbij u ervoor zorgt dat deze niet kan rollen en dat de stekkers en connectoren zijn beschermd. Dit vermindert het gewicht van de fiets, maakt het tillen en laden gemakkelijker en houdt uw batterij veilig.
• Laat een batterij niet in direct zonlicht of op een plaats waar het extreem warm of koud is of kan worden, zoals een geparkeerde auto, gedurende langere tijd liggen.
• Voordat u gebruikmaakt van openbaar vervoer (bussen, treinen, enz.) om uw ebike te vervoeren, dient u bij de desbetreffende vervoersinstantie na te gaan of er regels zijn met betrekking tot gewichtslimieten, bandenbreedtes, lithium-ionbatterijen of andere regels die van toepassing kunnen zijn op ebikes.
• Vermijd het transport van een Super73 op een voertuigrek tijdens regen, omdat dit waterschade aan de elektrische componenten kan veroorzaken. Neem contact op met de ondersteuning van Super73 als u vragen heeft.

Referenties

• Online fietsregistratieformulier - eenvoudig in te vullen | SUPER73
• Instagram
• Instagram
• SUPER73 - YouTube
• SUPER73 Europe - YouTube
• SUPER73® Officiële winkel Europa
• Een Ebike-app voor meer controle over uw fiets | SUPER73
• TEKTRO-REMSYSTEMEN
• https://www.tektro.com/products.php?p=25
• https://www.tektro.com/products.php?p=216

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download SUPER73 Z MIAMI Handleiding

Beschikbare talen
