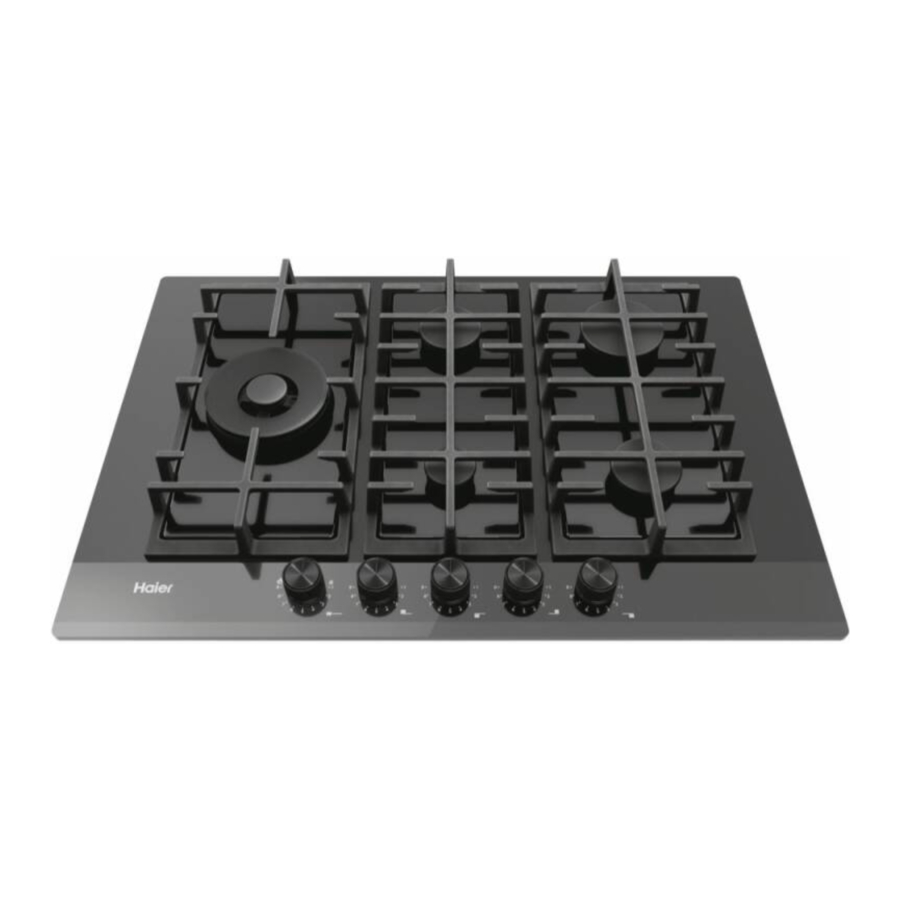

Instructies voor de installateur

Het installeren van een huishoudelijk apparaat kan een ingewikkelde klus zijn die, indien niet correct uitgevoerd, de veiligheid van de consument ernstig kan aantasten. Daarom moet deze taak worden uitgevoerd door een professioneel gekwalificeerd persoon die dit zal doen in overeenstemming met de geldende technische voorschriften. In het geval dat dit advies wordt genegeerd en de installatie wordt uitgevoerd door een niet-gekwalificeerd persoon, wijst de fabrikant alle verantwoordelijkheid af voor enig technisch falen van het product, ongeacht of dit resulteert in schade aan goederen of letsel aan personen.

INBOUWEN

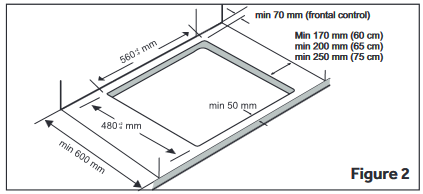

De kookplaat kan worden geïnstalleerd in elk werkblad dat hittebestendig is tot een temperatuur van 100 °C en een dikte heeft van 25-45 mm. De afmetingen van het inzetstuk dat uit het werkblad moet worden gesneden, worden weergegeven in figuur 2*.

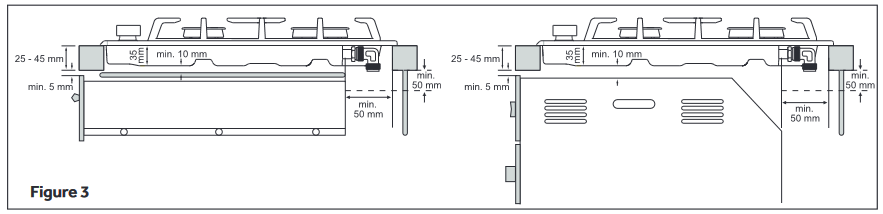

Wanneer er een toegankelijke ruimte is tussen de ingebouwde kookplaat en de holte eronder, moet er een scheidingswand van isolerend materiaal (hout of een vergelijkbaar materiaal) worden geplaatst (figuur 3*).

Als de kookplaat naast een kast aan een van beide zijden wordt geplaatst, moet de afstand tussen de kookplaat en de kast minstens 15 cm zijn; terwijl de afstand tussen de uitsparing en de achterwand minstens 7 cm moet zijn; terwijl de afstand tussen de kookplaat en de achterwand minstens 70 mm moet zijn voor kookplaten met frontbediening en 50 mm voor kookplaten met zijbediening.

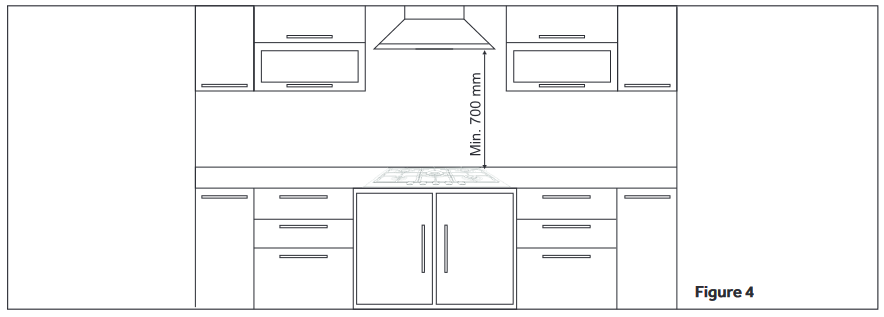

De afstand tussen de kookplaat en een andere unit of apparaat erboven (bijv. een afzuigkap) moet minstens 700 mm zijn (figuur 4*). Metalen voorwerpen in de lade kunnen hoge temperaturen bereiken als gevolg van luchtcirculatie. Het wordt daarom aanbevolen om een ​​tussenliggende houten plaat te gebruiken.

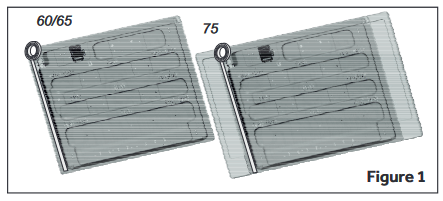

Het diagram in figuur 1* laat zien hoe de kit moet worden aangebracht. De kookplaateenheid wordt gemonteerd door de meegeleverde bevestigingsklemmen te bevestigen met behulp van de gaten aan de onderkant van de unit.

Wanneer een kookplaat van 75 cm boven een ingebouwde oven wordt geplaatst, moet deze laatste worden gekoeld met een ventilator.
Wanneer een kookplaat van 60 cm boven een ingebouwde oven wordt geplaatst, moet deze laatste worden gekoeld met een ventilator.

GESCHIKTE LOCATIE

Dit apparaat moet worden geïnstalleerd in overeenstemming met de geldende voorschriften en mag alleen worden gebruikt in een goed geventileerde ruimte. Lees de instructies voordat u dit apparaat installeert of gebruikt.
Een kookapparaat op gas produceert warmte en vochtigheid in de ruimte waarin het is geïnstalleerd. Om deze reden moet u zorgen voor een goede ventilatie door alle natuurlijke luchtdoorlaten open te houden of door een afzuigkap met een afvoerkanaal te installeren. Intensief en langdurig gebruik van het apparaat kan extra ventilatie vereisen, zoals het openen van een raam of het verhogen van de snelheid van de elektrische ventilator, als u er een heeft.
Als er geen afzuigkap kan worden geïnstalleerd, moet er een elektrische ventilator aan een buitenmuur of raam worden gemonteerd om ervoor te zorgen dat er voldoende ventilatie is.
De elektrische ventilator moet elke 3-5 uur een volledige luchtverversing in de keuken kunnen uitvoeren. De installateur dient de relevante nationale normen te volgen.

Aansluitingen

ELEKTRISCHE AANSLUITING

(ALLEEN VOOR HET VK)

Dit apparaat moet geaard zijn
Dit apparaat is uitsluitend ontworpen voor huishoudelijk gebruik. De aansluiting op het elektriciteitsnet moet worden uitgevoerd door een bevoegd elektricien, waarbij ervoor wordt gezorgd dat alle geldende voorschriften met betrekking tot dergelijke installaties worden nageleefd. Het apparaat mag alleen worden aangesloten op een geschikt vermogen, een 3-pins 13 ampère stekker/stopcontact is niet geschikt. Er moet een dubbelpolige schakelaar aanwezig zijn en het circuit moet een geschikte zekering hebben. Meer details over de stroomvereisten van het afzonderlijke product zijn te vinden in de gebruikershandleiding en op het typeplaatje van het apparaat. In het geval van een ingebouwd product wordt u geadviseerd om, als u een langere kabel wilt gebruiken dan de meegeleverde kabel, een hittebestendig type met een geschikt vermogen te gebruiken.
De bedrading moet als volgt op het elektriciteitsnet worden aangesloten:

Opmerking: We zijn geen voorstander van het gebruik van aardlekapparaten bij elektrische kookapparaten die op aftakpunten zijn geïnstalleerd vanwege de "storende uitschakeling" die kan optreden. U wordt er nogmaals aan herinnerd dat het apparaat correct moet worden geaard, de fabrikant wijst alle verantwoordelijkheid af voor elke gebeurtenis die zich voordoet als gevolg van een onjuiste elektrische installatie.

Controleer de gegevens op het typeplaatje aan de buitenkant van het apparaat om er zeker van te zijn dat de voedings- en ingangsspanning geschikt zijn.
Controleer voor de aansluiting het aardingssysteem. Wettelijk moet dit apparaat geaard zijn. Indien dit voorschrift niet wordt nageleefd, is de fabrikant niet verantwoordelijk voor schade aan personen of goederen. Als er nog geen stekker is bevestigd, plaats dan een stekker die geschikt is voor de belasting die op het typeplaatje staat aangegeven. De aarddraad is geel/groen gekleurd. De stekker moet altijd toegankelijk zijn. Wanneer de kookplaat rechtstreeks op het elektriciteitsnet is aangesloten, moet er een stroomonderbreker worden geïnstalleerd. Als het netsnoer beschadigd is, moet dit worden vervangen door een gekwalificeerde technicus om mogelijke risico's te voorkomen. De aarddraad (groen en geel gekleurd) moet minstens 10 mm langer zijn dan de stroom- en nuldraden. De sectie van de gebruikte kabel moet de juiste maat hebben in verhouding tot het opgenomen vermogen van de kookplaat. Controleer het typeplaatje voor de vermogensdetails en zorg ervoor dat het netsnoer van het type 3x0,75 mm² H05GG-F is

Als een apparaat niet is uitgerust met een netsnoer en een stekker, of met andere middelen om het los te koppelen van het elektriciteitsnet met een contactscheiding in alle polen die volledige ontkoppeling bieden onder overspanningscategorie III-omstandigheden, dan moet in de instructies worden vermeld dat er middelen voor ontkoppeling in de vaste bedrading moeten worden opgenomen in overeenstemming met de bedradingsvoorschriften.

GASAANSLUITING

Deze instructies zijn voor gekwalificeerd personeel, de installatie van apparatuur moet in overeenstemming zijn met de relevante nationale normen. (Alleen voor het VK: wettelijk moet de gasinstallatie/inbedrijfstelling worden uitgevoerd door een "Gas Safe"-installateur).
Alle werkzaamheden moeten worden uitgevoerd met de stroomtoevoer losgekoppeld. Op het typeplaatje op de kookplaat staat het type gas vermeld waarvoor deze is ontworpen. De aansluiting op het aardgasnet of de gasfles moet worden uitgevoerd nadat is gecontroleerd of deze is afgesteld op het type gas waarmee deze zal worden geleverd. Als dit niet correct is afgesteld, raadpleeg dan de instructies in de volgende paragrafen om de gasinstelling te wijzigen. Gebruik voor vloeibaar gas (flesgas) drukregelaars die voldoen aan de relevante nationale normen. Gebruik alleen leidingen, ringen en afdichtringen die voldoen aan de relevante nationale normen.
Voor sommige modellen wordt een conische koppeling meegeleverd voor de installatie in de landen waar dit type koppeling verplicht is; in afbeelding 8 wordt aangegeven hoe de verschillende soorten koppelingen kunnen worden herkend (CY = cilindrisch, CO = conisch). In ieder geval moet het cilindrische deel van de koppeling op de kookplaat worden aangesloten.
Wanneer u de kookplaat via flexibele slangen op de gastoevoer aansluit, zorg er dan voor dat de maximale afstand die de slang aflegt niet meer dan 2 meter bedraagt.
De flexibele slang moet zo worden gemonteerd dat deze niet in contact kan komen met een bewegend onderdeel van de behuizing (bijv. een lade) en niet door een ruimte loopt waar deze bekneld/geknikt of op een andere manier beschadigd kan raken.

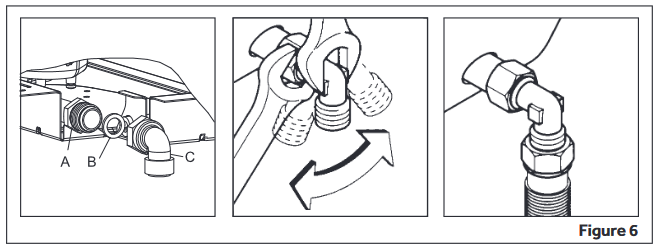

Om mogelijke schade aan de kookplaat te voorkomen, voert u de installatie uit volgens deze volgorde (figuur 6*):

1. Zoals afgebeeld, monteert u de onderdelen in de volgende volgorde:
   1. 1/2 Male Adaptor Cylindirical
   2. 1/2 Seal
   3. 1/2 Female Gas Adaptor Conical-Cylindirical or Cylindirical-Cylindirical

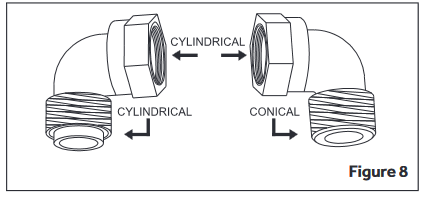

2. Draai de verbindingen vast met de steeksleutel, en vergeet niet om de leidingen in de juiste positie te draaien.
3. Sluit fitting C aan op de aardgastoevoer met behulp van een starre koperen leiding of een flexibele stalen leiding.

voer een laatste controle uit op lekkages op de leidingverbindingen met behulp van een zeepoplossing.
GEBRUIK NOOIT EEN VLAM. Zorg er ook voor dat de flexibele leiding niet in contact kan komen met een bewegend onderdeel van de kast (bijv. een lade) en dat deze niet op een plaats is geplaatst waar deze beschadigd kan raken.

Als er gas in de buurt van dit apparaat kan worden geroken, sluit dan de gastoevoer naar het apparaat af en bel rechtstreeks de technicus. Zoek niet naar een lek met een open vlam.

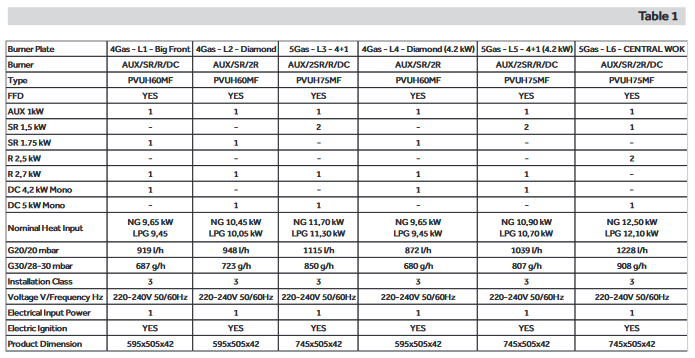

DE KOOKPLAAT AANPASSEN AAN EEN ANDER TYPE GAS

Om de kookplaat aan te passen voor gebruik met verschillende soorten gas, voert u de volgende instructies uit:

• Verwijder de roosters en branders
• Plaats een zeskantsleutel (7 mm) in de brandersteun (figuur 7*)

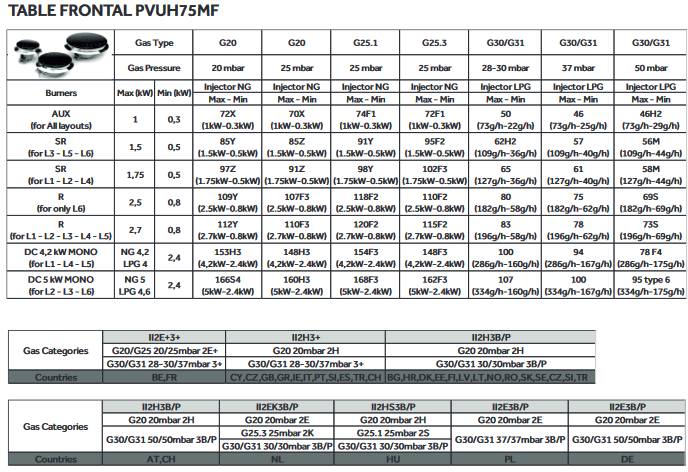

• Schroef de injector los en vervang deze door een exemplaar dat geschikt is voor het te gebruiken gas (zie de tabel met gastypen)




HET MINIMALE VLAMREGELEN

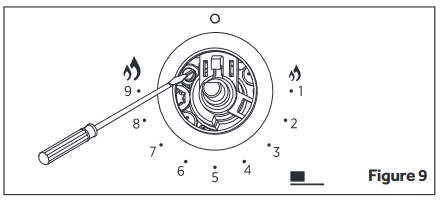

Nadat u de branders hebt aangestoken, draait u de bedieningsknop naar de minimumstand en verwijdert u vervolgens de knop (deze kan eenvoudig worden verwijderd door zachte druk uit te oefenen).
Met behulp van een kleine schroevendraaier van het type "Terminal" kan de regelschroef worden afgesteld zoals in figuur 9*. Door de schroef met de klok mee te draaien, wordt de gasstroom verminderd, terwijl door deze tegen de klok in te draaien de stroom wordt verhoogd. Gebruik deze afstelling om een vlam te verkrijgen van ongeveer 3 tot 4 mm lang en plaats vervolgens de bedieningsknop terug.

Wanneer de beschikbare gastoevoer LPG is, moet de schroef om de stationaire vlam in te stellen tot aan de eindstop (met de klok mee) worden gedraaid.
Wanneer u de nieuwe gasregeling hebt uitgevoerd, vervangt u het oude gasplaatje op uw apparaat door een exemplaar (meegeleverd met de kookplaat) dat geschikt is voor het type gas waarvoor het is geregeld.

Gebruik van de kookplaat

Dit apparaat mag uitsluitend worden gebruikt voor het doel waarvoor het is bedoeld, huishoudelijk koken, en elk ander gebruik wordt als oneigenlijk beschouwd en kan daarom gevaarlijk zijn. De fabrikant is niet verantwoordelijk voor schade of verlies als gevolg van oneigenlijk gebruik. Zorg er voor het gebruik van de brander voor dat de randen van het rooster de brander centreren zoals in de onderstaande afbeelding. Als u gietijzeren roosters gebruikt; onder het rooster staat de positie ervan vermeld. Zorg ervoor dat het juiste rooster in de juiste positie wordt gebruikt.

DE GASBRANDER GEBRUIKEN

Voordat u de gaskookplaat inschakelt, moet u ervoor zorgen dat de branderdeksels correct in hun positie zijn geplaatst. Deze kookplaat is uitgerust met elektronische ontsteking om de brander te ontsteken.
Om de branders te ontsteken, voert u het volgende uit:

• Duw en draai tegen de klok in naar het grotere vlam-symbool of in positie 9 en houd 5 seconden ingedrukt na ontsteking. Het ontstekingssysteem blijft vonken genereren zolang de bedieningsknop wordt ingedrukt

  Als er geen elektriciteit op het apparaat is om de brander te ontsteken, moet een lucifer of aansteker worden gebruikt en het volgende worden uitgevoerd:
• Plaats een brandende lucifer of aansteker dicht bij de brander
• Duw en draai de knop tegen de klok in naar het grotere vlam-symbool of in positie 9 en houd 5 seconden ingedrukt na ontsteking

  Stop in ieder geval met het bedienen van het apparaat als de brander na 5 seconden niet is aangegaan en wacht minstens 1 minuut voordat u opnieuw probeert de brander te ontsteken.

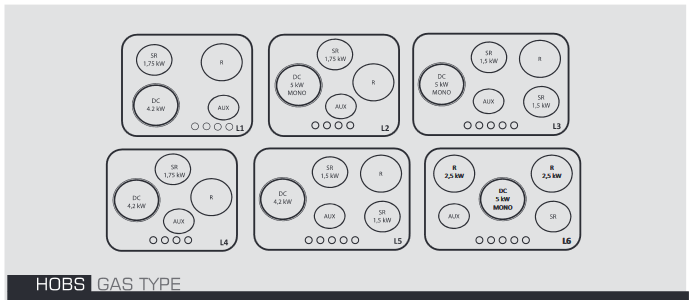

KNOPPENBEDIENING

Elke knop bedient elke brander zoals weergegeven in de zeefdruk. De knoppen hebben 9 stappen van de hoogste vlam tot de laagste vlam. Probeer nooit van ° naar 1 te schakelen

Indicatoren
	Brander bediend door bedieningsknop
	Uitgeschakelde brander
	Hoogste vermogensinstelling en elektrische ontsteking
	Laagste vermogensinstelling

ALGEMEEN ADVIES

Gebruik voor het beste resultaat kookgerei met een plat oppervlak. De grootte van het oppervlak moet overeenkomen met de gasbranderzijde als volgt. Tabel A:

Onderhoud en reiniging

• Zorg ervoor dat het apparaat is afgekoeld voordat u de kookplaat schoonmaakt.
• Haal de stekker uit het stopcontact of schakel (indien rechtstreeks aangesloten) de stroomtoevoer uit.
• Reiniging en gebruikersonderhoud mogen niet zonder toezicht door kinderen worden uitgevoerd
• Gebruik nooit schuurmiddelen, bijtende reinigingsmiddelen, bleekmiddelen of zuren. Vermijd zure of alkalische stoffen (citroen, sap, azijn enz.) op de geëmailleerde, gelakte of roestvrijstalen delen.
• Gebruik bij het reinigen van de geëmailleerde, gelakte of verchroomde delen warm zeepwater of een niet-bijtend reinigingsmiddel. Gebruik voor roestvrij staal een geschikte reinigingsoplossing.
• De branders kunnen worden gereinigd met zeepwater. Gebruik een huishoudelijke roestvrijstalen reiniger om hun oorspronkelijke glans te herstellen. Droog de branders na het reinigen en plaats ze terug.
• Het is belangrijk dat de branders correct worden teruggeplaatst.

Verchroomde roosters en branders
Verchroomde roosters en branders hebben de neiging om bij gebruik te verkleuren. Dit brengt de functionaliteit van de kookplaat niet in gevaar
Ons After Sales Service Centre kan indien nodig reserveonderdelen leveren.

Nazorg

Controleer het volgende voordat u een servicemonteur belt:

• Dat de stekker correct is ingestoken en gezekerd
• Dat de gastoevoer niet defect is Als het defect niet kan worden vastgesteld:
• Schakel het apparaat uit en bel het After Service Centre. GA NIET MET HET APPARAAT KNUTSELEN.

De fabrikant is niet verantwoordelijk voor enige onnauwkeurigheid als gevolg van druk- of transcriptiefouten in deze brochure. We behouden ons het recht voor om wijzigingen aan producten aan te brengen indien nodig, inclusief de belangen van consumptie zonder afbreuk te doen aan kenmerken met betrekking tot veiligheid of functie.

Veiligheidsinstructies

We raden u aan de instructies voor installatie en gebruik te bewaren voor latere raadpleging, en noteer, voordat u de kookplaat installeert, het serienummer voor het geval u hulp nodig heeft van de klantenservice.

•
  Het apparaat en de toegankelijke onderdelen worden heet tijdens gebruik. Voorzichtigheid is geboden om aanraking met verwarmingselementen te vermijden. Kinderen jonger dan 8 jaar moeten uit de buurt van het apparaat worden gehouden, tenzij ze voortdurend onder toezicht staan.
• Kinderen mogen niet met het apparaat spelen.
• Het apparaat kan worden gebruikt door personen van 8 jaar of ouder en door personen met beperkte fysieke, zintuiglijke of mentale capaciteiten, zonder ervaring of kennis van het product, alleen onder toezicht of met instructies over de bediening van het apparaat, op een veilige manier met besef van de mogelijke risico's.
• Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht.
•
  Het apparaat en toegankelijke onderdelen worden heet tijdens gebruik. Zorg ervoor dat u geen hete onderdelen aanraakt.
•
  De toegankelijke onderdelen kunnen heet worden tijdens gebruik. Jonge kinderen dienen uit de buurt te worden gehouden.
•
  Om elk gevaar te vermijden dat wordt veroorzaakt door het onbedoeld resetten van de thermische onderbreker, mag het apparaat niet worden gevoed door een extern schakelapparaat, zoals een timer, en mag het niet worden aangesloten op een circuit dat regelmatig wordt in- en uitgeschakeld.
• Kinderen onder de 8 jaar moeten op veilige afstand van het apparaat worden gehouden als ze niet continu onder toezicht staan.
• Gebruik geen stoomreiniger of hogedrukspuit voor reinigingswerkzaamheden.
• Koppel het apparaat los van de netspanning voordat u werkzaamheden of onderhoud eraan uitvoert.
• Sluit een stekker aan op de voedingskabel die bestand is tegen de spanning, stroom en belasting die op het label zijn aangegeven en die aardcontact heeft. Het stopcontact moet geschikt zijn voor de belasting die op het label staat aangegeven en moet een aangesloten en werkend aardcontact hebben. De aardgeleider is geelgroen van kleur. Deze handeling moet worden uitgevoerd door een geschikte vakman. Vraag een gekwalificeerde elektricien om het stopcontact te vervangen door een ander geschikt type in geval van incompatibiliteit tussen het stopcontact en de stekker van het apparaat. De stekker en het stopcontact moeten voldoen aan de geldende normen van het land van installatie. Aansluiting op de stroombron kan ook worden gemaakt door een omnipolaire stroomonderbreker te plaatsen, met contactscheiding die voldoet aan de eisen voor overspanningscategorie III, tussen het apparaat en de stroombron die de maximale aangesloten belasting kan dragen en die in overeenstemming is met de geldende wetgeving. De geelgroene aardkabel mag niet worden onderbroken door de stroomonderbreker. Het stopcontact of de omnipolaire stroomonderbreker die voor de aansluiting wordt gebruikt, moet gemakkelijk toegankelijk zijn wanneer het apparaat is geïnstalleerd.
• De ontkoppeling kan worden bereikt door de stekker toegankelijk te maken of door een schakelaar in de vaste bedrading op te nemen in overeenstemming met de bedradingsvoorschriften.
•
  Gebruik alleen kookplaatroosters die zijn ontworpen door de fabrikant van het kooktoestel of die door de fabrikant van het apparaat in de gebruiksaanwijzing worden aangegeven als geschikt of kookplaatroosters die in het apparaat zijn ingebouwd. Het gebruik van ongeschikte roosters kan ongelukken veroorzaken.
•
  Koken zonder toezicht op een kookplaat met vet of olie kan gevaarlijk zijn en kan brand veroorzaken. Probeer een brand NOOIT met water te blussen, maar schakel het apparaat uit en dek de vlam vervolgens af met bijvoorbeeld een deksel of een blusdeken.
•
  Brandgevaar: bewaar geen spullen op de kookoppervlakken.
•
  Het kookproces moet onder toezicht staan. Een kort kookproces moet continu onder toezicht staan.
• Kijk, indien aanwezig, niet in de halogeenlamp kookplaatelementen.
• Plaats geen metalen voorwerpen zoals messen, vorken, lepels of deksels op de kookplaat. Ze kunnen heet worden.
• Aluminiumfolie en plastic pannen mogen niet op verwarmingszones worden geplaatst.
• Na elk gebruik is het noodzakelijk de kookplaat enigszins schoon te maken om de ophoping van vuil en vet te voorkomen. Indien dit achterblijft, wordt dit opnieuw gekookt wanneer de kookplaat wordt gebruikt en verbrandt het, waarbij rook en onaangename geuren vrijkomen, om nog maar te zwijgen van de risico's op branduitbreiding.
• Raak de warmtezones niet aan tijdens gebruik of gedurende een tijdje na gebruik.
• Gebruik altijd het juiste kookgerei.
• Plaats de pan altijd in het midden van de unit waarop u kookt.
• Plaats niets op het bedieningspaneel.
• Gebruik de kookplaat niet als werkblad.
• Gebruik het oppervlak niet als snijplank.
• Bewaar geen zware voorwerpen boven de kookplaat. Als ze op de kookplaat vallen, kunnen ze schade veroorzaken.
• Gebruik de kookplaat niet voor het opbergen van spullen.
• Schuif geen kookgerei over de kookplaat.
• Gebruik geen ruwe of schurende materialen of scherpe metalen schrapers om de glazen te reinigen, omdat ze het oppervlak kunnen bekrassen en het glas kunnen doen barsten.
• Als het netsnoer is beschadigd, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen. De aardgeleider (geelgroen) moet aan de kant van het aansluitblok langer zijn dan 10 mm. De doorsnede van de interne geleiders moet geschikt zijn voor het door de kookplaat opgenomen vermogen (aangegeven op het label). Het type voedingskabel moet H05GG-F zijn.
• Er is geen aanvullende handeling/instelling vereist om het apparaat op de nominale frequenties te laten werken.
• Dit apparaat is niet bedoeld om te worden bediend door middel van een externe timer of een afzonderlijk afstandsbedieningssysteem.
