Frigidaire EFIC452-SS, EFIC452-SSBLACK, EFIC452-SSRED Handleiding

Veiligheidsdefinities

Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om te waarschuwen voor mogelijk persoonlijk letsel. Neem alle veiligheidsinstructies die volgen op dit symbool in acht om mogelijk letsel of overlijden te voorkomen.

GEVAAR duidt op een onmiddellijk gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

WAARSCHUWING duidt op een mogelijk gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

VOORZICHTIG duidt op een mogelijk gevaarlijke situatie die, indien niet vermeden, kan leiden tot licht of matig letsel.

BELANGRIJK duidt op installatie-, bedienings- of onderhoudsinformatie die belangrijk is, maar niet gerelateerd aan gevaar.

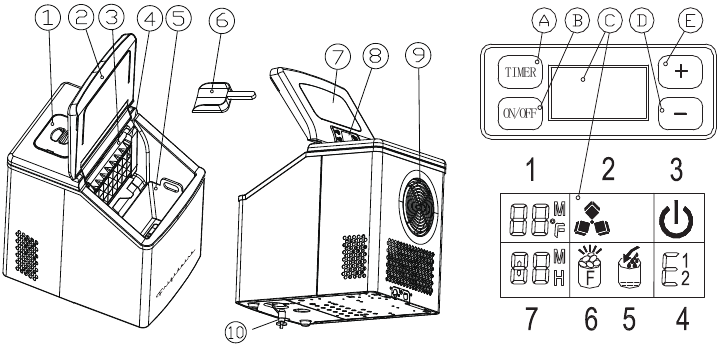

UW APPARAAT LEREN KENNEN

1. Waterreservoirdeksel
2. Bovenste deksel van het apparaat
3. Waterafscheiderpijp
4. Verdamper
5. Ijsmand
6. IJsschep
7. Transparant venster
8. Bedieningspaneel:
   1. Timerknop
   2. Aan/uit-knop
   3. LCD-scherm
      1. Symbool voor omgevingstemperatuur en aftellen van ijsbereiding: wanneer op het scherm <M> wordt weergegeven, telt de ijsbereiding af, wanneer <℉> wordt weergegeven, betekent dit de omgevingstemperatuur.
      2. Ijsblokjessymbool: wanneer het symbool draait, maakt het apparaat ijsblokjes, wanneer het symbool knippert, oogst het apparaat ijs.
      3. Aan/uit-symbool.
      4. Foutcode E1 - Defecte omgevingstemperatuursensor. E2 - defecte watertemperatuursensor. E- Betekent een anomalie bij de ijsbereiding of dat het koelmiddel is gelekt.
      5. Waarschuwingssymbool voor watertekort.
      6. Waarschuwingssymbool voor volle ijsbak.
      7. Weergavegebied voor tijdinstelling. Wanneer <H> wordt weergegeven, timer-eenheid AAN/UIT, wanneer <M> wordt weergegeven, wordt de ijsbereidingstijd ingesteld.
   4. Ijsbereiding en timer verminderen.
   5. Ijsbereiding en timer verhogen.
9. Uitlaat voor hete lucht
10. Waterafvoerpoort: om water uit het apparaat af te voeren.

Wordt geleverd met een handige ijsschep, waardoor ijsblokjes gemakkelijk en hygiënisch kunnen worden gehanteerd.

WERKINGSPROCEDURES & ONDERHOUD

UW IJSBLOKJESMACHINE UITPAKKEN

1. Verwijder de buiten- en binnenverpakking. Controleer of de ijsmand en de ijsschep zijn meegeleverd. Als er onderdelen ontbreken, neem dan contact op met onze klantenservice.
2. Reinig de binnenkant met lauwwarm water en een zachte doek. Haal de ijsmand eruit en maak hem schoon
3. Zoek een plaats voor uw ijsblokjesmachine die beschermd is tegen direct zonlicht en andere warmtebronnen (bijv.: fornuis, verwarming, radiator). Plaats de ijsblokjesmachine op een vlakke ondergrond. Zorg ervoor dat er minimaal 15 cm ruimte is tussen de achterkant en de zijkanten van uw ijsblokjesmachine en de muur.
4. Wacht een uur totdat de koelvloeistof is bezonken voordat u de ijsblokjesmachine aansluit.
5. Het apparaat moet zo worden geplaatst dat de stekker toegankelijk is.

Alleen vullen met drinkwater.

UW IJSBLOKJESMACHINE AANSLUITEN

* Onjuist gebruik van de geaarde stekker kan leiden tot het risico op elektrische schokken. Als het netsnoer beschadigd is, neem dan contact op met onze klantenservice.

1. Dit apparaat moet voor uw veiligheid goed geaard zijn. Het netsnoer van dit apparaat is uitgerust met een driepolige stekker die past in standaard driepolige stopcontacten om de kans op elektrische schokken te minimaliseren.
2. Steek uw apparaat in een exclusief, correct geïnstalleerd, geaard stopcontact. Onder geen enkele omstandigheid de derde (aardings-)pool van het netsnoer afknippen of verwijderen. Alle vragen over stroom en/of aarding moeten worden gericht aan een gecertificeerde elektricien.
3. Dit apparaat vereist een standaard 110-120 volt, 60 Hz stopcontact met driepolige aarding.

UW IJSBLOKJESMACHINE REINIGEN EN ONDERHOUDEN

Voordat u uw ijsblokjesmachine gebruikt, wordt het ten zeerste aanbevolen om deze grondig te reinigen.

1. Haal de ijsmand eruit.
2. Reinig de binnenkant met verdund reinigingsmiddel, warm water en een zachte doek.
3. Gebruik vervolgens het water om de binnenste delen te spoelen en laat het water weglopen via de afvoerpoort door de afvoerdop aan de achterkant los te koppelen.
4. De buitenkant van de ijsblokjesmachine moet regelmatig worden schoongemaakt met een milde reinigingsmiddeloplossing en warm water.
5. Droog de binnen- en buitenkant af met een zachte doek.
6. Wanneer de machine lange tijd niet wordt gebruikt, open dan de waterafvoerdop om het water volledig uit het waterreservoir te laten lopen.

Na langdurig gebruik van uw ijsblokjesmachine raden we u ook aan om uw apparaat schoon te maken.

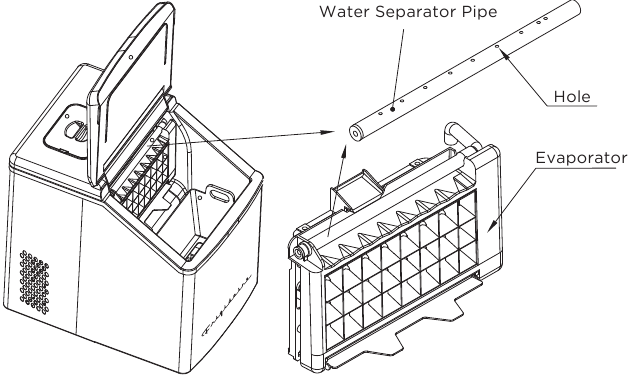

Vooral voor de waterafscheiderpijp en de waterfilters moet u deze periodiek reinigen.

1. Als de waterafscheiderpijp verstopt is en er geen water naar beneden stroomt wanneer u de compressor en de waterpomp nog steeds werken, schakel dan het apparaat uit en demonteer deze pijp en maak hem schoon. Maak elk gat op de pijpwand schoon zoals weergegeven in de volgende afbeelding. Installeer na het reinigen de waterafscheiderpijp en zorg ervoor dat de juiste aansluiting van de pijp goed en zoals origineel is aangesloten op de siliconen pijp.

2. Voor de watertank en het grote waterreservoir reinigt u met verdund reinigingsmiddel, warm water en een zachte doek. Gebruik vervolgens het water om de binnenkant te spoelen en laat het water weglopen via de afvoerpoort door de afvoerdop aan de achterkant los te koppelen. Het helpt u om het apparaat en het ijsblokje schoon te houden en zorgt er ook voor dat het apparaat normaal werkt.
3. Als u tijdens het schoonmaken merkt dat het ijsblokje op de verdamper is achtergebleven en niet gemakkelijk kan worden verwijderd, kunt u het apparaat inschakelen om het apparaat het ijsbereidingsproces te laten ingaan en vervolgens de aan/uit-knop langer dan 5 seconden ingedrukt houden om het apparaat het ijsoogstproces te laten starten om het ijsblokje te smelten. Het helpt u om het harde ijsblokje te verwijderen.

Hoe het water volledig uit de interne tank en het grote waterreservoir te laten lopen:
Omdat het water in het grote waterreservoir door de waterklep wordt tegengehouden tot de afvoerpoort, moet u, als u al het water wilt laten weglopen, het apparaat aansluiten, maar het apparaat niet starten en vervolgens de waterafvoerdop aan de onderkant verwijderen. Wacht enkele minuten, al het water zal eruit stromen.

GEBRUIK VAN UW IJSBLOKJESMAKER

Bedieningspaneel en weergavegebied

1. Verwijder de deksel van het waterreservoir en giet water in het reservoir.
   Zorg ervoor dat het waterniveau onder de FULL-markering blijft. De FULL-markering wordt weergegeven in de volgende afbeelding. Plaats vervolgens de deksel terug.


   Giet het water niet in de interne watertank die zich onder de ijsmand bevindt. Deze tank is niet groot genoeg en heeft invloed op de ijsbereidingsprestaties.
2. Wanneer u de unit aansluit, zal het aan/uit-symbool <> knipperen. Druk op de <ON/OFF> button (aan/uit-knop), de unit zal beginnen met het maken van ijsblokjes en het symbool <> blijft draaien. De linker bovenhoek van het weergavegebied toont de omgevingstemperatuur, bijvoorbeeld: 80℉ betekent dat de omgevingstemperatuur 80℉ is. Na enkele minuten zal dit gebied een knipperend nummer tonen en het ijsmaken zal aftellen. I.E: 10M betekent dat het ijsmaken 10 minuten later klaar zal zijn.
3. Wanneer het ijs is gemaakt, zal het symbool <> knipperen. Wanneer de unit het water bijvult, zal het symbool <> branden. Wanneer de onderste watertank vol is, zal het symbool <> uit zijn. Vervolgens begint de volgende ijsmaakcyclus opnieuw.
   Wanneer er geen water in het waterreservoir is, zal het symbool <> blijven branden. Schakel de unit uit en vul met water, start vervolgens de unit opnieuw om ijsblokjes te maken of vul direct water bij en wacht 20 minuten.
   Opmerking: Afhankelijk van de omgevingstemperatuur duurt de ijsmaakcyclus ongeveer 13 tot 25 minuten. En voor de eerste keer zal het ijsmaken iets langer duren vanwege de begintemperatuur. Bij hoge temperaturen kan het ijsmaken langer duren, maar het zal niet langer duren dan 35 minuten.
   Als u denkt dat het ijsblokje niet dik genoeg is, druk dan tijdens het ijsmaken op de <+> en <-> om de ijsmaaklooptijd in te stellen. Druk één keer en de ijsmaakcyclus zal één minuut toenemen of verminderen, maximaal 6 minuten. Dit kan alleen vanaf de nieuwe cyclus.
4. Wanneer het Full symbool <> brandt, stopt de unit met werken. U moet de ijsblokjes eruit halen, waarna de unit weer begint te werken.
   Als u tijdens de werking van de ijsblokjesmaker langer dan 5 seconden op de aan/uit-knop drukt, begint de unit ijsblokjes te verzamelen. Druk één keer op de aan/uit-knop, de unit wordt uitgeschakeld.
   Timer instellen. Unit aan timer instellen, wanneer de unit werkt, timer instellen om de unit uit te schakelen. Unit uit Timer instellen, wanneer de unit uit is, timer instellen om de unit aan te zetten.
   Druk op de <TIMER> button (timerknop), het display toont <1H> en druk vervolgens op <+> en <-> om de tijd in te stellen. Tijdens het instellen knippert de H, na 5 seconden blijft de H branden en staat de unit in uw timerinstelling.
5. Water aftappen: verwijder de wateraftapdop aan de onderkant van de unit en tap vervolgens het water eruit. Het is beter om het water om de 24 uur te verversen en de unit om de 3 dagen schoon te maken.


1. Zorg ervoor dat de watertank, het waterfilter en de waterscheidingspijp niet verstopt zijn, maak ze schoon.
2. De watertemperatuur heeft invloed op de ijsmaakcapaciteit. Hoe lager de temperatuur, hoe meer ijsblokjes er worden geproduceerd.
3. Hoe koeler de omgevingstemperatuur, hoe meer ijsblokjes er worden geproduceerd.
4. Gebruik altijd water van goede kwaliteit om ervoor te zorgen dat de pomp goed werkt. Water van slechte kwaliteit veroorzaakt pompgeluid, maar heeft geen invloed op de werking van de unit.
5. De compressor start 3 minuten later opnieuw als u de unit uitschakelt.

PROBLEEMOPLOSSING

Probleem	Reden	Oplossing
<> brandt.	Gebrek aan water.	Schakel de unit uit en voeg water toe tot het <FULL> level (volle niveau), start vervolgens de unit opnieuw.
<> brandt.	Te veel ijsblokjes in de mand.	Verwijder de ijsblokjes in de mand.
Het waterreservoir heeft water, maar <> brandt.	De inlaatmagneetklep is defect.	Technische servicepersoon nodig voor onderhoud.
<E> brandt.	Het ijsmaaksysteem is beschadigd.	Technische servicepersoon nodig voor onderhoud.
	Te veel water in de ijsmand.	Tap het water onder de ijsmand af en schakel vervolgens de unit in.
<E1> brandt.	Sensor voor de omgevingstemperatuur is defect.	De unit kan nog steeds werken, vervang een nieuwe sensor.
<E2> brandt.	Sensor van de koelbuis is defect.	De unit kan nog steeds werken, vervang een nieuwe sensor.
<F> brandt.	De ijsvolle plaat is geblokkeerd.	Haal de ijsblokjes onder de ijsvolle plaat eruit, zorg ervoor dat de ijsvolle plaat soepel kan rollen. Of wacht 2-4 uur totdat de ijsblokjes smelten en de ijsvolle plaat automatisch terugrolt.
Geen water in de waterscheidingspijp.	De gaten zijn verstopt.	Gebruik een dunne draad om elk gat te prikken, totdat het water er gemakkelijk uit kan stromen.
	Waterfilter blokkeert.	Maak het waterfilter schoon.
Ijsblokje is dik en kan niet naar beneden vallen.	IJsmaakcyclus te lang.	Druk op <-> om de ijsmaaktijd te verkorten.
Ijsblokje is dun.	Omgevingstemperatuur te hoog.	Verplaats de unit naar een koele plaats.
	Watertemperatuur te hoog.	De watertemperatuur mag niet hoger zijn dan 77℉.
	IJs maken te kort.	Druk op <+> om de ijsmaaktemperatuur lager dan 86℉ te verhogen, vul koel water.
Unit werkt, maar geen ijsblokjes	De omgevingstemperatuur is hoog of de watertemperatuur is hoog.	Verplaats de unit naar een omgevingstemperatuur ergens.
	Koelmiddelsysteem lekkage.	Technische servicepersoon nodig voor onderhoud.
	Koelmiddelsysteem blokkeert.	Technische servicepersoon nodig voor onderhoud.

PRODUCTSPECIFICATIES

Ingangsspanning: 115V 60Hz
Stroomverbruik: 90-120 W
Dagelijkse ijsopbrengst: 18 KGS/24H
IJsmaakhoeveelheid per keer: 24 PCS
Koelmiddel: R600a
Afmetingen

• Productdiepte (IN.) 14.8
• Producthoogte (IN.) 14.1
• Productbreedte (IN.) 11.3

Gewicht in doos (lbs): 25
Gewicht uit doos (lbs): 22
Afmetingen doos (in.): 13.0X16.6X16.4
Lengte stroomkabel (in.): 70.9
Stroomsterkte vereist bij gebruik van de unit: 1.6-2.6 A
Wattage vereist bij gebruik van de unit: 120 W

BELANGRIJKE VEILIGHEIDSINFORMATIE

Lees alle instructies voordat u dit apparaat gebruikt.

Veiligheidsinstructies

• Bewaar of gebruik GEEN benzine of andere ontvlambare vloeistoffen in de buurt van dit of enig ander apparaat. Lees de productetiketten voor waarschuwingen over ontvlambaarheid en andere gevaren.
• Vermijd contact met bewegende delen van de automatische ijsblokjesmachine.
• Verwijder alle nietjes uit de doos. Nietjes kunnen ernstige snijwonden veroorzaken en ook afwerkingen vernielen als ze in contact komen met andere apparaten of meubels.

Dit apparaat moet worden aangesloten op een GEAARDE CONTACTDOOS van minimaal 15 AMP 110-115 VOLT 60 Hz. Dit apparaat moet geaard zijn. Het is uitgerust met een 3-draads snoer met een aardingsstekker. De stekker moet worden aangesloten op een contactdoos die correct is geïnstalleerd en geaard.

Oneigenlijk gebruik van de geaarde draad kan leiden tot het risico van een elektrische schok. Raadpleeg indien nodig een arts. Probeer deze veiligheidsvoorziening niet te omzeilen door de stekker aan te passen.
Vermijd het gebruik van een verlengsnoer, omdat dit kan oververhitten en brandgevaar kan veroorzaken. Als het echter noodzakelijk is om een verlengsnoer te gebruiken:

1. Gebruik alleen 3-draads verlengsnoeren met een 3-polige aardingsstekker.
2. De aangegeven waarde van een verlengsnoer moet gelijk zijn aan of groter zijn dan de waarde van dit apparaat.
3. Het moet zo worden geplaatst dat het niet over het aanrecht of tafelblad hangt waar het opzettelijk door kinderen kan worden getrokken.

Poging tot onderhoud of reiniging:
Om de kans op een elektrische schok te minimaliseren, dient u dit apparaat los te koppelen van de stroomvoorziening of de stroomtoevoer bij het verdeelpaneel in huis los te koppelen door de zekering te verwijderen of de stroomonderbreker uit te schakelen voordat u onderhoud of reiniging uitvoert.
OPMERKING: Door op de Power ON/OFF (Aan/Uit) knop (vertaald) te drukken naar een uit-stand wordt het apparaat niet losgekoppeld van de stroomvoorziening.

Gebruik alleen water
We willen zorgen voor de veilige en efficiënte werking van uw ijsmachine. Houd er rekening mee dat dit apparaat is ontworpen voor één specifiek doel: ijs maken van water. Gebruik geen andere dranken, vloeistoffen of stoffen dan water in deze ijsmachine. Het gebruik van iets anders dan water kan leiden tot schade, storingen en potentieel gevaarlijke situaties, waardoor uw garantie vervalt.

Waarom alleen water gebruiken:

1. Veiligheid: Het introduceren van dranken of niet-waterhoudende stoffen kan resulteren in chemische reacties of ophopingen die veiligheidsrisico's kunnen opleveren.
2. Prestaties: Het gebruik van water zorgt ervoor dat uw ijsmachine naar behoren functioneert en schone en geurloze ijsblokjes produceert.
3. Duurzaamheid: Water is de enige vloeistof die de interne componenten van uw ijsmachine niet aantast of beschadigt, waardoor de levensduur wordt verlengd.

Gevolgen van het gebruik van dranken:

• Schade: Niet-waterhoudende stoffen kunnen de interne componenten aantasten, verstoppen of beschadigen, wat resulteert in kostbare reparaties of vervanging.
• Gezondheidsrisico's: Het gebruik van dranken kan verontreinigingen in het ijsbereidingsproces brengen, wat mogelijk de veiligheid van het geproduceerde ijs beïnvloedt.
• Vervallen garantie: Het gebruik van dranken of niet-waterhoudende stoffen kan de garantie van uw apparaat ongeldig maken, waardoor u verantwoordelijk bent voor eventuele reparatie- of vervangingskosten. Om de levensduur en betrouwbaarheid van uw ijsmachine te garanderen, dient u deze richtlijnen altijd strikt te volgen. Gebruik alleen schoon, drinkbaar water in uw ijsmachine om veilig en verfrissend ijs te garanderen voor al uw behoeften.
  Als u vragen of opmerkingen heeft over het juiste gebruik van uw ijsmachine, raadpleeg dan de gebruikershandleiding of neem contact op met onze klantenservice voor hulp.

Voor service en productinformatie kunt u bellen met: 1-800-968-9853. Curtis International Ltd. 7045 BECKETT DRIVE,UNIT 15, MISSISSAUGA, ON, L5S 2A3 www.curtisint.com
Ons huis is uw huis. Bezoek ons als u hulp nodig heeft met een van deze dingen:

• ondersteuning voor eigenaren
• service

support2@curtiscs.com
1-800-968-9853
www.curtisint.com/frigidaire
