Telos LRF-handleiding

Beschrijving

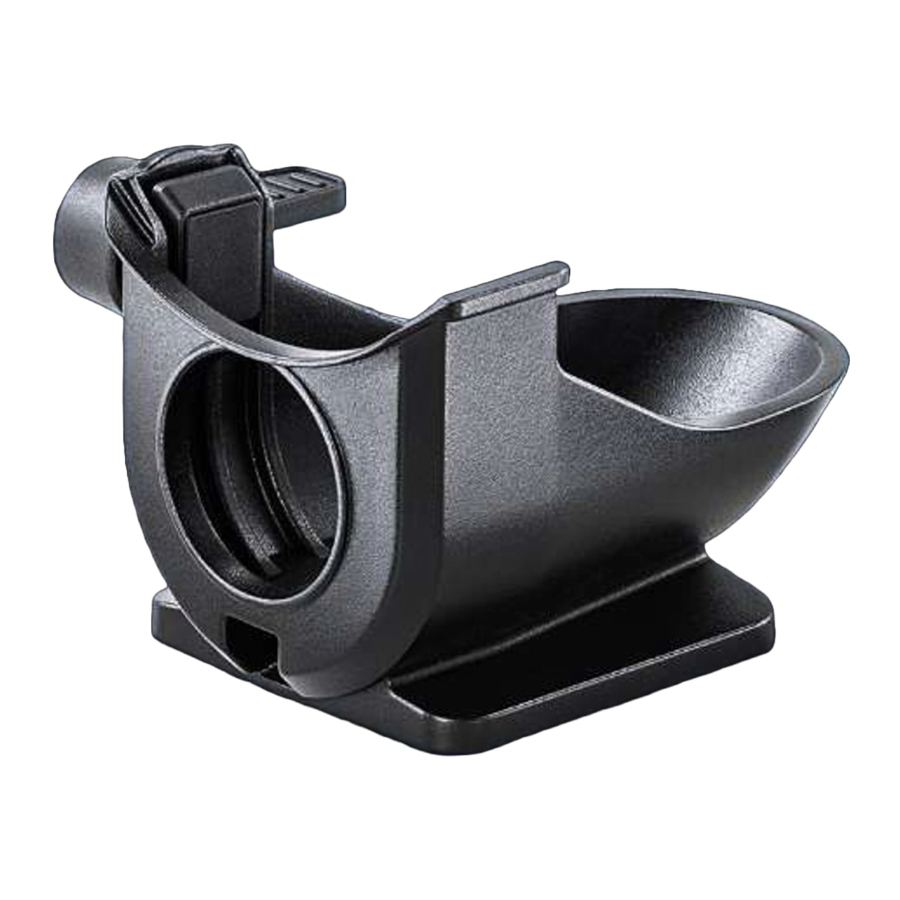

De Telos LRF-statiefadapter is compatibel met alle Telos LRF-modellen. De adapter is ontworpen om uw Pulsar Telos LRF-monoculair op het statief te bevestigen en om het apparaat horizontaal en verticaal waterpas te zetten met behulp van de statiefmontageplaat.

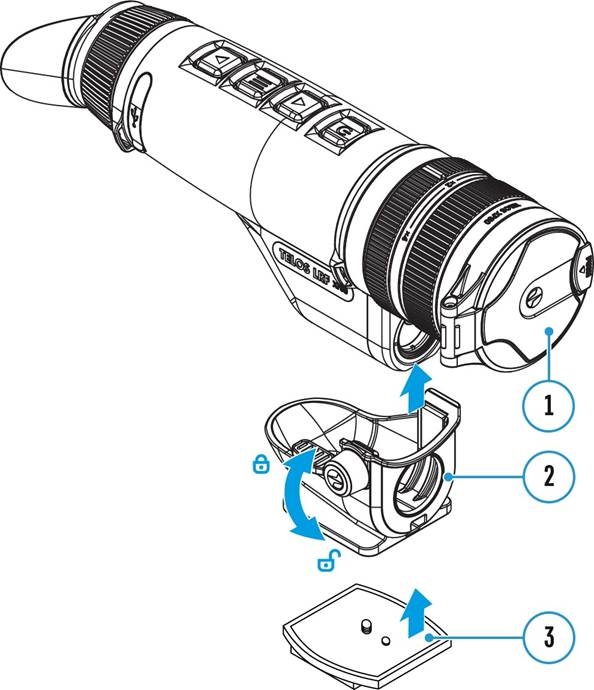

Installatie op een statief

1. Schroef de statiefadapter (2) op de statiefmontageplaat tot deze stopt.
2. Bevestig de montageplaat (3) aan het statief.
3. Installeer het Telos LRF (1)-apparaat in de statiefadapter (2), zodat de lens van de afstandsmeter is uitgelijnd met het gat aan de voorkant van de statiefadapter (2).
4. Draai aan de hendel van de statiefadapter (2) om te positioneren.
5. Zet de Telos LRF (1) horizontaal en verticaal waterpas met behulp van de statiefmontageplaat (3).

Opmerkingen:

• De statiefadapter is niet ontworpen om op een voertuig te worden gemonteerd.
• Wanneer de adapter is geïnstalleerd, kan de gebruiker het achterste deel van het apparaat omhoog bewegen.
• Wanneer de adapterknop naar de gesloten positie wordt verplaatst, kan de horizontale richting van het apparaat enigszins verschuiven.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Telos LRF-handleiding
