Bestway Hmax 58515 Handleiding

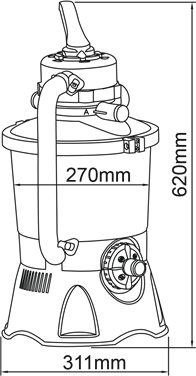

PRODUCTBESCHRIJVINGEN

LET OP: Als #20 silicazand (0,45-0,85 mm) / Polysphere™ zwembadfiltratieballen niet in de set zijn inbegrepen, ga dan naar de website www.bestwaycorp.com.

BENODIGDE ONDERDELEN EN GEREEDSCHAPPEN

Vergelijk de onderdelen in uw doos met de onderdelen die in deze handleiding worden vermeld. Controleer of de apparatuurcomponenten overeenkomen met het model dat u wilde kopen. Als er onderdelen beschadigd zijn of ontbreken op het moment van aankoop, ga dan naar onze website bestwaycorp.com/support.

Neem een paar minuten de tijd om vertrouwd te raken met alle onderdelen van het zandfilter voordat u het zandfilter in elkaar zet.

U hebt een schroevendraaier nodig (niet inbegrepen).

INSTALLATIE-INSTRUCTIES

Overzicht

1. Het zandfilter moet op een stevige, vlakke ondergrond worden geplaatst, bij voorkeur een betonnen plaat. Plaats het zandfilter zo dat de poorten en de regelklep toegankelijk zijn voor bediening, onderhoud en winterklaar maken.
2. De EN60335-2-41 TEST-norm vereist dat het zandfilter verticaal op de grond of op een bepaald voetstuk van hout of beton wordt bevestigd voor gebruik om te voorkomen dat het zandfilter per ongeluk valt. Een volledig gemonteerd zandfilter weegt meer dan 18 kg. De montagegaten moeten een diameter van 8 mm hebben en 285 mm uit elkaar liggen. Gebruik twee bouten en moeren met een maximale diameter van 8 mm om het zandfilter aan het voetstuk te bevestigen.


Montage-instructies

Voor installatie-instructies scant u de QR-code die op de voorkant staat afgedrukt of volgt u de illustraties in de handleiding.

Tekeningen zijn uitsluitend bedoeld ter illustratie. Ze geven mogelijk niet het daadwerkelijke product weer. Niet op schaal. Bestway is niet verantwoordelijk voor schade aan het product veroorzaakt door verkeerde behandeling of het niet opvolgen van deze instructies.

Handige installatietips:

Laat het zandfilter niet drooglopen. Zorg ervoor dat zowel de inlaat als de uitlaat van het zwembad open zijn en volledig bedekt zijn met water. Voer, zoals weergegeven, de luchtafvoerhandeling uit voordat u het zandfilter inschakelt.

LUCHTAFVOERHANDELING: Volg deze stappen om lucht af te voeren voordat u het zandfilter inschakelt en na elke onderhoudshandeling. Het weglaten van deze handeling heeft een grote invloed op de levensduur van het product.

LET OP: Het is belangrijk om deze handeling elke keer te herhalen wanneer u de pomp start na het winterklaar maken, onderhoud en het terugspoelen van het zandbed.

Plaats geen chloor in de zeef om schade aan het zandfilter te voorkomen.
Als u niet de aanbevolen grootte van het filtratiezand gebruikt, worden de filterprestaties verminderd en kan het zandfilter beschadigd raken, waardoor de garantie vervalt.

Sommige kleine stukjes vuil kunnen door het zand heen en terug in het zwembad terechtkomen. Dit is normaal, vooral als het vuil fijn is of slib bevat. Om dit te beperken, is het beter om de onderhoudsinstructies te volgen en indien nodig terug te spoelen en te spoelen.

Wanneer u de bodem van het zwembad stofzuigt met een grote hoeveelheid vuil, raden we aan om het zand terug te spoelen wanneer u de helft van het zwembad hebt schoongemaakt.

Lees de handleiding zorgvuldig door voordat u hem inschakelt.

GEBRUIKSINSTRUCTIES

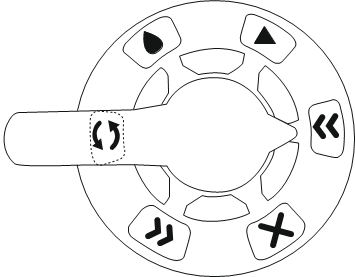

REGELKLEP

Druk de hendel van de regelklep omlaag en draai deze naar de gewenste functie. Om schade aan de apparatuur te voorkomen, schakelt u altijd het zandfilter uit voordat u de functie van de regelklep wijzigt.
Zet de regelklep niet tussen twee functies in, anders stroomt er water uit poort D.
Schakel het zandfilter niet in en gebruik het niet met de regelklep in de gesloten stand, anders verhoogt de interne druk en raakt het zandfilter ernstig beschadigd.

Terugspoelen

Deze functie wordt gebruikt om het zandbed te reinigen; water wordt door de collectornaaf naar beneden gepompt, omhoog door het zandbed en uit poort D afgezet.

Spoelen

Deze functie is voor de eerste keer opstarten, reinigen en het egaliseren van het zandbed na het terugspoelen; water wordt naar beneden door het zandbed gepompt, omhoog door de collectornaaf en uit de kleppoort D afgezet.

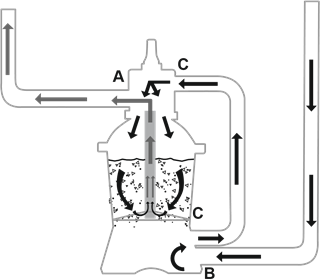

Filteren

Deze functie wordt gebruikt om zwembadwater te filteren en moet 99% van de tijd hier worden geplaatst. Water wordt door het zandfilter gepompt, waar het wordt gereinigd en teruggevoerd naar het zwembad.

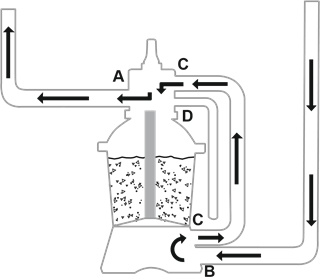

Circuleren

Deze functie laat zwembadwater circuleren door het zandfilter; gebruik deze functie als het filter kapot is om vuil op te vangen in de vuilschermen.

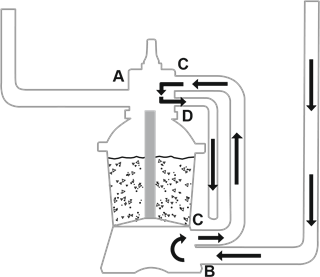

Aftappen

Deze functie voert water uit het zwembad af; een andere filterbypassinstelling, water wordt gepompt en uit poort D afgezet, in plaats van het terug te voeren naar het zwembad.

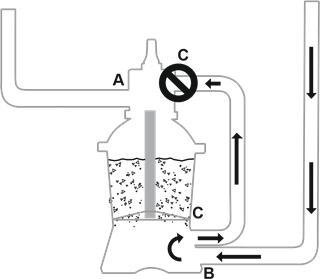

Gesloten

Deze functie stopt de waterstroom tussen het zandfilter en het zwembad.

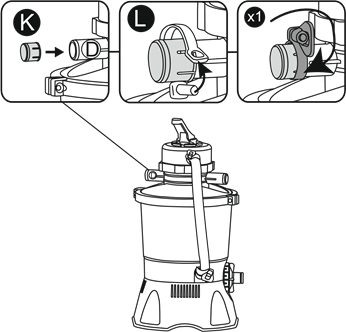

Om waterlekkage te voorkomen, plaatst u de poort D-dop (K) op de regelkleppoort D voordat u het zandfilter bedient. Wanneer de regelklep in de terugspoel-, spoel- of aftappositie staat, verwijdert u de poort D-dop (K), het water wordt afgevoerd via de regelkleppoort D.

INSTRUCTIES VOOR HET EERSTE GEBRUIK

• Terugspoelen en spoelen moeten worden uitgevoerd om de pomp voor te bereiden op het eerste gebruik en om het zand te wassen.

  Deze procedure verwijdert water uit het zwembad, dat u moet vervangen. Schakel het zandfilter onmiddellijk uit als het water hetzelfde niveau bereikt als de inlaat- of uitlaatkleppen van het zwembad.
• Laat het terugspoelen 3-5 minuten lopen en laat het spoelen vervolgens 1 minuut lopen.

• Nu is het zandfilter klaar voor gebruik. Zet de regelklep op de filterfunctie.

Zorg er voor de bediening voor dat de tank stabiel op zijn basis staat en correct op de pomp is aangesloten.

ONDERHOUDSINSTRUCTIES

U moet ervoor zorgen dat het zandfilter is uitgeschakeld en losgekoppeld voordat u met onderhoud begint, anders bestaat er een ernstig risico op letsel of overlijden. Naarmate er vuil in het zandfilter ophoopt, zal de druk die op de manometer wordt afgelezen, toenemen. Wanneer de manometer 0,25 bar (3,5 PSI) of hoger aangeeft, is het tijd om het zand te reinigen. Volg alle eerder beschreven instructies in: Terugspoelen en spoelen om het zandbed te reinigen.

LET OP: De manometer is alleen bedoeld voor onderhoudsdoeleinden en de waarde van de manometer is slechts ter referentie. Het mag niet worden gebruikt als een precisie-instrument.

LET OP: We raden u aan om het zandbed een keer per maand of minder regelmatig te reinigen, afhankelijk van hoe vaak het zwembad wordt gebruikt. Reinig het zand niet te vaak. We raden u ook aan om contact op te nemen met uw zwembadhandelaar voor het chemische product dat specifiek is gemaakt om het zand te reinigen. Het correcte onderhoud van het zand optimaliseert de reinigingsefficiëntie en voorkomt ophoping van oliën of kalkaanslag.

Winterklaar maken
In gebieden met vriestemperaturen in de winter moet zwembadapparatuur winterklaar worden gemaakt om schade te voorkomen.
Als water bevriest, raakt het zandfilter beschadigd en vervalt de garantie.

1. Spoel het zandfilter terug.
2. Tap het zwembad af volgens de handleiding van de zwembadeigenaar.
3. Koppel de twee slangen los van het zwembad en het zandfilter.
4. Giet het zand volledig uit de tank en droog alle onderdelen.
5. Bewaar het zandfilter op een droge plaats buiten het bereik van kinderen.

INSTRUCTIES VOOR DEMONTAGE EN OPSLAG

Aftappen:
Raadpleeg de illustratiestappen in de handleiding voor het aftappen. Tekeningen zijn uitsluitend bedoeld ter illustratie.
Ze geven mogelijk niet het daadwerkelijke product weer. Niet op schaal.
Voordat u uw zwembadwater aftapt, moet u ervoor zorgen dat u uw zwembad aftapt weg van het huis en alle objecten die vatbaar zijn voor waterschade. Controleer de plaatselijke voorschriften voor afwateringsverordeningen.

Reinigen:
Raadpleeg de illustratiestappen in de handleiding voor het reinigen. Tekeningen zijn uitsluitend bedoeld ter illustratie. Het product kan afwijken van de afbeelding. Niet op schaal.

LET OP: De zeef moet periodiek worden geleegd en gereinigd. Een vuile of verstopte zeef vermindert de prestaties van het zandfilter.

Opslag:
Verwijder alle accessoires; zorg ervoor dat het zandfilter, de slangen en de vuilschermen volledig schoon en droog zijn voordat u ze opbergt. Als niet alle onderdelen volledig droog zijn, kan er schimmel ontstaan.
Verwijder en droog het zand voor opslag en bewaar het op een droge plaats.
We raden ten zeerste aan om het zandfilter te demonteren wanneer de omgevingstemperatuur lager is dan 10ºC / 50ºF. Bewaar het zandfilter op een droge plaats met een gematigde temperatuur tussen 10ºC / 50ºF en 38ºC / 100ºF.

PROBLEEMOPLOSSING

Ondersteuning

VRAGEN? PROBLEMEN? ONTBREKENDE ONDERDELEN?
Ga voor ondersteuning en productregistratie naar bestwaycorp.com/support.

Bezoek het Bestway YouTube-kanaal

VEILIGHEIDSINFORMATIE

BELANGRIJKE VEILIGHEIDSINSTRUCTIES - LEES EN VOLG ALLE VEILIGHEIDSINSTRUCTIES - BEWAAR DEZE INSTRUCTIES

Bij het installeren en gebruiken van deze elektrische apparatuur, moeten altijd elementaire veiligheidsmaatregelen worden gevolgd, inclusief de volgende:

• De pomp moet worden gevoed door een scheidingstransformator of via een aardlekschakelaar (RCD) met een nominale aardlekstroom van maximaal 30 mA.
• De stroombron aan de muur van het gebouw moet zich op meer dan 4 m van het zwembad bevinden.
• Het apparaat moet worden gevoed door een geaarde stroombron.
• RISICO OP ELEKTRISCHE SCHOK - De pomp mag niet worden gebruikt terwijl er mensen in het zwembad zijn. Verbied de toegang tot het zwembad in geval van schade aan het zandfilter.
• BEGRAAF HET SNOER NIET. Plaats het snoer zo dat schade door grasmaaiers, heggenscharen en andere apparatuur wordt geminimaliseerd.
• Om het risico op elektrische schokken te verminderen, moet u een beschadigd snoer onmiddellijk vervangen.
• Als het voedingssnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.
• Verlengsnoeren mogen niet worden gebruikt.
• Risico op elektrische schokken. Het gebruik van het zandfilter met een niet-overeenkomende elektrische voeding is gevaarlijk en zal het zandfilter permanent beschadigen.
• Verwijder de aardingspen niet en wijzig de stekker op geen enkele manier. Gebruik geen adapterstekkers. Raadpleeg een gekwalificeerde elektricien voor vragen over de geldigheid van uw stekkers of aarding.
• Behandel het zandfilter met zorg. Trek of draag het zandfilter niet aan het netsnoer. Trek nooit een stekker uit het stopcontact door aan het netsnoer te trekken. Houd het snoer vrij van slijtage. Scherpe voorwerpen, olie, bewegende onderdelen en hitte mogen nooit aan het zandfilter worden blootgesteld.
• Haal dit product altijd uit het stopcontact voordat u het product verwijdert, reinigt, onderhoudt of aanpast.
• Steek de stekker niet in het stopcontact en haal hem er niet uit als uw handen nat zijn.
• Haal altijd de stekker van het apparaat uit het stopcontact:
  • Op regenachtige dagen
  • Voor het reinigen of ander onderhoud
  • Laat het onbeheerd achter tijdens vakanties
• Wanneer het apparaat lange tijd niet wordt gebruikt, zoals in de winter, moet de zwembadset worden gedemonteerd en binnenshuis worden opgeslagen.
•
  Lees de instructies voordat u het apparaat gebruikt en installeert/monteert het elke keer opnieuw.
• Bewaar de instructies veilig. Raadpleeg altijd de instructies voor het reconstrueren van de zwembadset.
• Als de instructies ontbreken, neem dan contact op met Bestway of zoek deze op de website: www.bestwaycorp.com
• Elektrische installaties moeten de nationale bedradingsvoorschriften volgen. Raadpleeg een gekwalificeerde elektricien voor vragen.
•
  Dit zandfilter is uitsluitend bedoeld voor gebruik met opslagbare zwembaden. Niet gebruiken met permanent geïnstalleerde zwembaden. Een opslagbaar zwembad is zo geconstrueerd dat het gemakkelijk kan worden gedemonteerd voor opslag en opnieuw kan worden gemonteerd tot zijn oorspronkelijke integriteit. Een permanent geïnstalleerd zwembad is gebouwd in of op de grond of in een gebouw, zodat het niet gemakkelijk kan worden gedemonteerd voor opslag.
• Koppel het apparaat altijd los van de voeding voordat u het monteert, demonteert of reinigt.
• Apparaten kunnen worden gebruikt door personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en als ze de gevaren begrijpen.
• Kinderen mogen niet met het apparaat spelen.
• Pompen zonder de aanduiding dat ze beschermd zijn tegen de gevolgen van bevriezing mogen niet buiten worden achtergelaten tijdens vorst.
• Reiniging en gebruikersonderhoud moet worden uitgevoerd door een volwassene ouder dan 18 jaar die bekend is met het risico op elektrische schokken.

OPMERKINGEN:

• Plaats het zandfilter op een stevige, vlakke ondergrond. Zorg ervoor dat het zandfilter zich minstens 2 meter van het zwembad bevindt. Houd een zo groot mogelijke afstand aan.
• Let op de positie van het zwembad en het zandfilter, zodat er voldoende ventilatie, afvoer en toegang voor onderhoud beschikbaar is. Plaats het zandfilter nooit in een gebied waar water zich kan ophopen of op een wandelpad met veel voetverkeer.
• Het is noodzakelijk dat de stekker toegankelijk is na de installatie van het zwembad. De stekker van het zandfilter moet zich op minstens 3,5 m van het zwembad bevinden.
• Atmosferische omstandigheden kunnen de prestaties en de levensduur van het zandfilter beïnvloeden; neem voldoende voorzorgsmaatregelen om het zandfilter te beschermen tegen onnodige slijtage die kan optreden tijdens perioden met koud of warm weer en/of blootstelling aan de zon.
• Onderzoek en controleer of alle onderdelen van het zandfilter aanwezig zijn voor gebruik. Breng Bestway op de hoogte via het klantenserviceadres dat in deze handleiding staat vermeld voor beschadigde of ontbrekende onderdelen op het moment van aankoop.
• Het is absoluut noodzakelijk om alle verslechterde onderdelen zo snel mogelijk te vervangen. Gebruik alleen onderdelen die zijn goedgekeurd door de fabrikant.
• Laat kinderen of volwassenen niet op het apparaat leunen of zitten.
• Voeg geen chemicaliën toe aan het zandfilter.
• Wanneer chemische producten worden gebruikt om het zwembadwater te reinigen, wordt aanbevolen om een minimale filtratietijd te respecteren om de gezondheid van zwemmers te behouden, wat afhangt van de naleving van de gezondheidsvoorschriften.
• Alleen de media die door de fabrikant zijn geleverd of gespecificeerd, mogen worden gebruikt bij de installatie van het product.
• Het is essentieel om te controleren of de zuigopeningen niet verstopt zijn.
• Het is raadzaam om de filtratie te stoppen tijdens onderhoudswerkzaamheden aan het filtratiesysteem.
• Controleer regelmatig het verstoppingsniveau van het filter.
• Een wekelijkse controle wordt aanbevolen voor terugspoelen of reinigen. Een minimale dagelijkse filtratietijd van 8 uur wordt aanbevolen om helder zwembadwater te garanderen.
• Het is essentieel om elk beschadigd onderdeel of set van onderdelen zo snel mogelijk te vervangen. Gebruik alleen onderdelen die zijn goedgekeurd door de persoon die verantwoordelijk is voor het op de markt brengen van het product.
• Alle filters en filtermedia moeten regelmatig worden geïnspecteerd om ervoor te zorgen dat er geen ophoping van afval is, waardoor een goede filtratie wordt voorkomen. De verwijdering van gebruikte filtermedia moet ook in overeenstemming zijn met de geldende voorschriften/wetgeving.
• Houd rekening met alle veiligheidseisen en aanbevelingen die in de handleiding worden beschreven. Neem in geval van twijfel over de pomp of andere circulatieapparatuur contact op met een gekwalificeerde installateur of de fabrikant/importeur/distributeur. De watercirculatie-installatie moet voldoen aan de Europese en nationale/lokale voorschriften, vooral als het gaat om elektrische problemen. Elke verandering van de ventielstand, de pompgrootte of de roostergrootte kan een verandering van de stroming veroorzaken en de zuigsnelheid kan worden verhoogd.
• Dit product is niet bedoeld voor commercieel gebruik.

LEES DE INSTRUCTIEHANDLEIDING ZORGVULDIG DOOR EN BEWAAR DEZE VOOR TOEKOMSTIG GEBRUIK.
BEWAAR DEZE INSTRUCTIES
