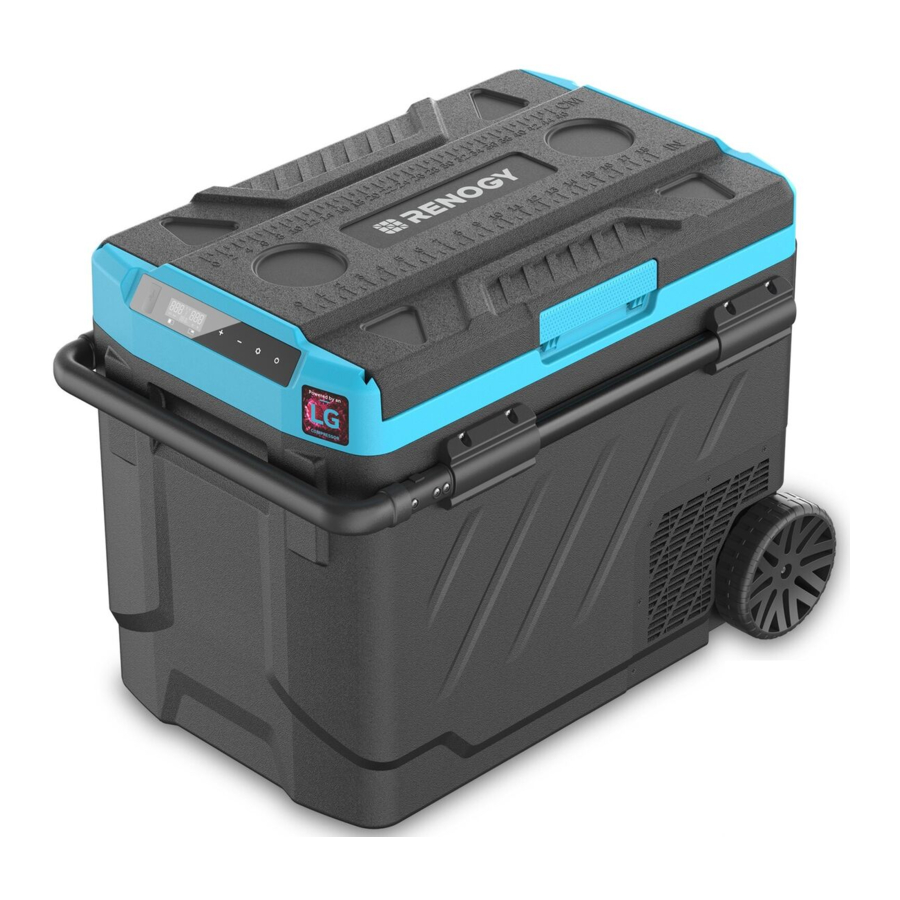

Renogy DCCR50L (ZG51) Handleiding

Inleiding

Belangrijkste kenmerken

• Aangedreven door een hoogefficiënte LG-compressor.
• CFK-vrij, uitstekende warmte-isolatie.
• Koeling met dubbele zone met individuele temperatuurregelsystemen.
• Een intelligent batterijbeschermingssysteem voorkomt dat de batterij van uw voertuig leeg raakt.
• App-afstandsbediening.
• LED-displaybedieningspaneel voor temperatuurinstellingen.
• Een 5V/1A USB-oplaaduitgang.
• Gebruiksvriendelijk ontwerp: afneembare openingsdeur, bekerhouders, interieur LED-verlichting, snijplank, interieurafvoerpoort.

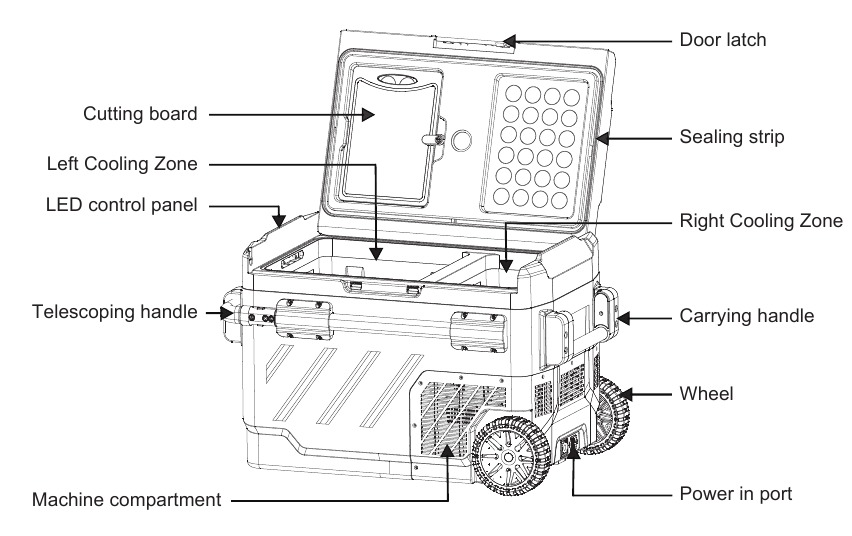

Productoverzicht

Inhoud van de verpakking

• 1 x Draagbare koelkast
• 1 x 12V/24V DC-voedingskabel
• 1 x 100V-240V AC-voedingskabel
• 1 x verwijderbare mand
• 1 x snijplank
• 1 x gebruikershandleiding

Hoe de openingsrichting van de deur om te keren

1. Open de deur in een hoek van 90 graden.

2. Haal de deur van één kant eraf.

3. Haal de deur van de andere kant eraf.

4. Draai de openingsrichting van de deur om.

5. Lijn de deuras uit met het gat aan één kant en steek deze erin.

6. Sluit de deur nadat de installatie is voltooid.

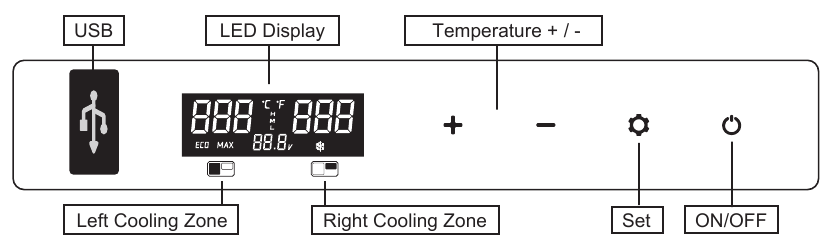

Functie en bediening

OPMERKING:

1. De rechterkoelzone bevindt zich aan de kant waar de compressor zich bevindt (de kleinere kant).
2. Bij het selecteren van een functie wordt het paneel automatisch bevestigd na 3 seconden als het niet wordt bediend.

Stroomvoorziening
Sluit aan op de DC 12V/24V- of AC 100-240V-voeding met behulp van de meegeleverde adapters.

Aan/uitzetten

1. Druk op de knop om hem in te schakelen. Houd deze knop 1 seconde ingedrukt om hem uit te schakelen.
2. Het wordt aanbevolen om de machine eerst uit te schakelen en vervolgens de stekker uit het stopcontact te halen. Als u de stekker direct uit het stopcontact haalt om de machine uit te schakelen, wordt deze automatisch ingeschakeld zodra u de stekker weer in het stopcontact steekt vanwege de geheugenfunctie.

Initialisatie van het beeldscherm
Nadat u het apparaat hebt ingeschakeld, maakt de zoemer een lange pieptoon, licht het scherm twee seconden op en gaat het apparaat in de stand-bymodus.

De linker- en rechterkoelzones aan/uitzetten

1. Houd in de lopende status de en knoppen tegelijkertijd 3 seconden ingedrukt om de linkerkoelzone te schakelen.
2. Houd de en knoppen tegelijkertijd 3 seconden ingedrukt om de rechterkoelzone in/uit te schakelen.
3. De standaard fabrieksmodus is dat dubbele koelzones tegelijkertijd in de lopende status komen wanneer deze wordt ingeschakeld.
4. Twee koelzones kunnen niet tegelijkertijd worden uitgeschakeld.

Temperatuur +/- instellingen

1. Temperatuurinstellingsbereik: -4~68 ℉ (-20~20℃)
2. Temperatuur aanpassen voor de linkerkoelzone: wanneer zowel de linker- als de rechterkoelzone in een lopende status zijn, drukt u op om de temperatuur te verhogen en om de temperatuur te verlagen.
3. Temperatuur aanpassen voor de rechterkoelzone: Druk op de knop of . Druk vervolgens op om over te schakelen naar R-temperatuurregeling terwijl het nummer knippert. Druk ten slotte op en om het temperatuurnummer aan te passen.
4. De instelling wordt opgeslagen na het stoppen van de instelprocedure gedurende 4 seconden.

OPMERKING: Nadat u het succesvol hebt ingesteld, is de weergegeven temperatuur de huidige temperatuur van de koelzone en het duurt even voordat de ingestelde temperatuur is bereikt.

Instelling temperatuureenheid

1. Schakel het apparaat uit.
2. Houd de knop ingedrukt, deze toont de huidige eenheid en druk vervolgens op de knop om te schakelen tussen Celsius (℃) en Fahrenheit (℉).
3. De fabrieksinstelling is Fahrenheit (℉).

Koelmodus

1. Druk in de lopende status op om te schakelen tussen de MAX- (Snelkoeling) en ECO- (Energiebesparende) modi.
2. De standaard fabrieksinstelling is de MAX-modus (Snelkoeling).

Batterijbeschermingssysteem

1. Houd in de lopende status 3 seconden ingedrukt totdat het LED-scherm knippert, druk vervolgens nogmaals op om het beschermingsniveau te selecteren tussen H (Hoog), M (Midden) en L (Laag).
2. De standaard fabrieksinstelling is H (Hoog).

3. Spanningsreferentie:

   Mode\Input	DC 12V		DC 24V
   	Cut Out	Cut In	Cut Out	Cut In
   L	8.5V	10.9V	20.3V	22.7V
   M	10.1V	11.4V	21.3V	23.7V
   H	11.1V	12.4V	23.3V	25.7V

Belangrijke mededeling:

1. De spanning is een theoretische waarde en kan variëren afhankelijk van verschillende gebruiksomstandigheden.
2. De H-modus moet worden ingesteld wanneer het apparaat is aangesloten op de stroomvoorziening van de auto.
3. De M- of L-modus moet worden ingesteld wanneer het apparaat is aangesloten op een draagbare batterij of een andere back-upbatterij.

Resetten

1. Schakel het apparaat uit.
2. Druk op en houd de knoppen en ingedrukt om het C1-display te openen.
3. Druk op en houd en 3 seconden ingedrukt om het apparaat te resetten.

USB-oplaaduitgang
De USB-oplaaduitgang is 5V/1A.

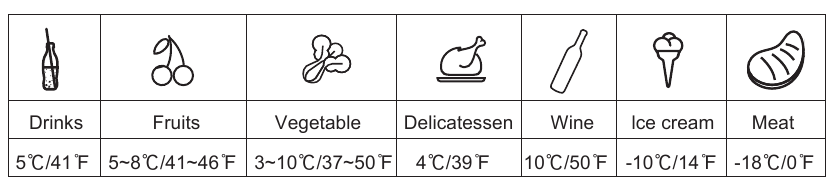

Aanbevolen temperatuur voor veelvoorkomend voedsel

Downloaden en verbinden van de app voor afstandsbediening

De app downloaden
Scan de onderstaande QR-code of zoek naar "Car Fridge Freezer" om de app te downloaden.


iOS


Android

Hoe te verbinden en te koppelen

1. Schakel Bluetooth in op uw smartapparaat.
2. Open de app en tik op "Start scanning fridge" (Start met het scannen van de koelkast) om de koelkast in de buurt te vinden. De Bluetooth-verbindingsafstand moet binnen 33 ft/10 m liggen.
3. Tik op het koelkastpictogram voor Bluetooth-koppeling. Vervolgens opent de app een interface om u eraan te herinneren de koelkast te koppelen door op de knop knop op het bedieningspaneel van het apparaat te drukken bij het eerste koppelen met de koelkast.
4. Na succesvolle koppeling schakelt de app automatisch over naar de hoofdinterface en kunt u de koelkast bedienen.

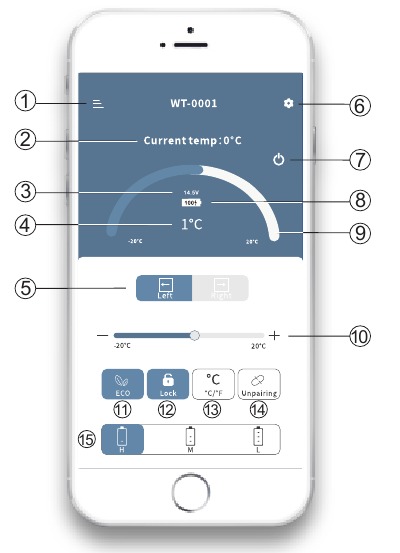

Hoofdinterface

1. Menu
2. Huidige temperatuur
3. Huidige spanning
4. Doeltemperatuur
5. Linker-/rechterkoelzone schakelen
6. Instellen
7. Aan/uitzetten
8. Huidige batterij

9. Temperatuurregeling
10. Temperatuurregeling
11. ECO (Energiebesparende modus) / MAX (Snelkoelmodus)
12. Vergrendelen* / Ontgrendelen*
13. Celsius / Fahrenheit
14. Ontkoppel het apparaat en keer terug om te zoeken
15. Batterijbeschermingssysteem: Hoog / Midden / Laag

*Tik op het vergrendelingspictogram in de app om het bedieningspaneel op de koelkast te vergrendelen of ontgrendelen. Als deze is vergrendeld, kan de koelkast alleen vanaf het app-uiteinde worden bediend.

Verzorging en onderhoud

Reinigen

1. Schakel het apparaat eerst uit en trek de stekker eruit om elektrische schokken te voorkomen.
2. Verwijder de aftapplug en laat het water weglopen via het gat aan de onderkant van het apparaat.
3. Gebruik een natte doek om het apparaat schoon te maken en droog het vervolgens af.
4. Dompel het apparaat niet onder in water en was het niet direct onder stromend water.
5. Gebruik geen schurende reinigingsmiddelen tijdens het reinigen, omdat deze het apparaat kunnen beschadigen.

Opslag
Als het apparaat gedurende langere tijd niet wordt gebruikt:

1. Schakel het apparaat uit en trek de stekker eruit.
2. Haal alle items die in het apparaat zijn opgeslagen eruit.
3. Veeg het overtollige water weg met een zachte doek.
4. Plaats het apparaat op een koele en droge plaats.
5. Laat de bovenste deksel iets open om te voorkomen dat er geuren ontstaan.
6. Aanbevolen opslagomgeving: Omgevingstemperatuur: 77℉/25℃, luchtvochtigheid ≤75%.

Ontdooien
Vochtigheid kan vorst vormen in het inwendige van het koelapparaat of op de verdamper. Dit vermindert het koelvermogen. Ontdooi het apparaat tijdig.

1. Schakel het apparaat eerst uit en trek de stekker eruit om elektrische schokken te voorkomen.
2. Haal alle items die in het apparaat zijn opgeslagen eruit.
3. Houd de bovenste deksel open.
4. Veeg het ontdooide water weg.

Gebruik nooit harde of puntige gereedschappen om ijs te verwijderen of om objecten los te maken die zijn vastgevroren.

Specificaties

Probleemoplossing

Technische ondersteuning
Neem voor aanvullende ondersteuning contact op met het technische ondersteuningsteam van Renogy via renogy.com/contact-us. Houd de volgende informatie beschikbaar wanneer u contact opneemt met Renogy:

• Naam van de eigenaar
• Contactgegevens
• Bestelnummer
• Aankoopkanaal
• Serienummer
• Korte beschrijving van het probleem

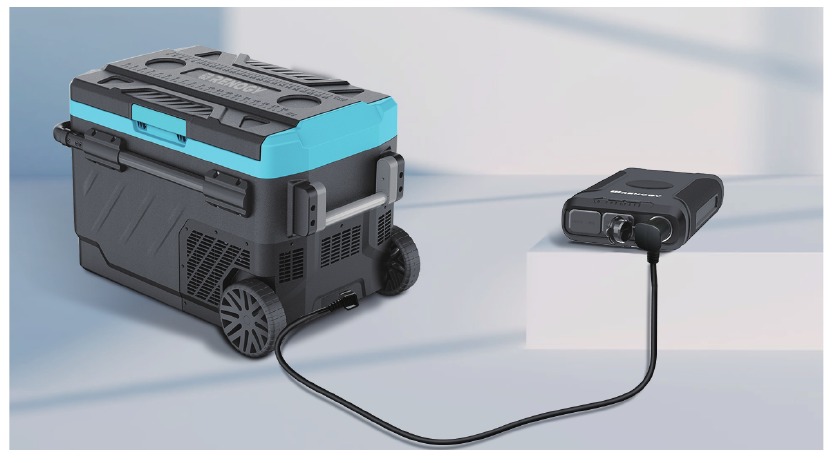

Aanbevolen draagbare/back-upbatterij

Voor een betere gebruikservaring buitenshuis waar geen elektriciteit is, raden we onze Renogy 72000mAh powerbank aan om deze draagbare koelkast van stroom te voorzien.

Belangrijke veiligheidsinformatie

De gebruikershandleiding bevat belangrijke instructies voor installatie, bediening en onderhoud voor deze draagbare koelkast. Lees de gebruikershandleiding zorgvuldig door voor installatie en bediening en bewaar deze voor toekomstig gebruik. Het niet opvolgen van de instructies of voorzorgsmaatregelen in de gebruikershandleiding kan leiden tot elektrische schokken, ernstig letsel of overlijden, of kan de koelkast beschadigen, waardoor deze mogelijk onbruikbaar wordt.

Gebruikte symbolen
De volgende symbolen worden in de gebruikershandleiding gebruikt om belangrijke informatie te benadrukken:

Geeft een mogelijk gevaarlijke situatie aan die kan leiden tot letsel.

Geeft een cruciale procedure aan voor een veilige en correcte installatie en bediening.
OPMERKING
Geeft een belangrijke stap of tip aan voor optimale prestaties.

Algemene veiligheidsinformatie

• Gebruik het apparaat niet als het zichtbaar beschadigd is.
• Blokkeer de openingen in het apparaat niet met dingen zoals pinnen, draden, enz.
• Stel het apparaat niet bloot aan regen en dompel het niet onder in water.
• Plaats het apparaat niet in de buurt van open vuur of andere warmtebronnen, zoals verwarmingselementen, direct zonlicht, gasovens, enz.
• Bewaar geen explosieve stoffen zoals spuitbussen met een ontvlambaar drijfgas.
• Zorg ervoor dat het netsnoer droog is en niet bekneld of beschadigd. Plaats geen meerdere draagbare stopcontacten of draagbare stroomvoorzieningen aan de achterkant van het apparaat.
• Controleer of de spanningsspecificatie op het typeplaatje overeenkomt met die van de energievoorziening. Het apparaat mag alleen worden gebruikt met de stroomvoorziening die bij het apparaat is geleverd.
• Gebruik geen elektrische apparaten in de voedselopslagcompartimenten van het apparaat, tenzij ze van het type zijn dat door de fabrikant wordt aanbevolen.
• Eenmaal uitgepakt en voor het inschakelen, moet het apparaat minimaal 24 uur op een vlakke ondergrond worden geplaatst.

• Zorg ervoor dat het apparaat horizontaal blijft staan ​​tijdens het gebruik. De hellingshoek moet minder dan 5 graden zijn voor langdurig gebruik en minder dan 45 graden voor kortstondig gebruik.
• Houd de ventilatieopeningen in de behuizing van het apparaat of in de ingebouwde structuur vrij van obstakels.
• Houd het apparaat stabiel op de grond of in de auto.
• Laat het niet ondersteboven leeglopen.

• Reparaties mogen alleen worden uitgevoerd door gekwalificeerd personeel. Onjuiste reparaties kunnen gevaar veroorzaken. De lamp en het netsnoer moeten worden vervangen door de fabrikant of gekwalificeerde personen.
• De installatie van DC-stroom voor de boot moet worden uitgevoerd door gekwalificeerde elektriciens.
• Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• Het apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale vermogens of een gebrek aan ervaring en kennis, die onder toezicht staan ​​of instructies hebben gekregen over het gebruik van het apparaat op een veilige manier en zich bewust zijn van de gevaren.

OPMERKING

• Koppel de stroomtoevoer los voor elke reiniging en onderhoud en na elk gebruik.
• Gebruik geen scherpe voorwerpen om te ontdooien. Beschadig geen koelmiddelcircuits.
• Risico op beknelling van kinderen. Voordat u uw oude koelkast of vriezer weggooit: verwijder de deuren en laat de schappen op hun plaats, zodat kinderen er niet gemakkelijk in kunnen klimmen.
• Controleer of de koelcapaciteit van het apparaat geschikt is voor het bewaren van voedsel of medicijnen. Voedsel mag alleen in de originele verpakking of in geschikte containers worden bewaard.
• Als het apparaat lange tijd leeg staat, schakel het dan uit, ontdooi het, maak het schoon, droog het af en laat de deur open staan ​​om te voorkomen dat er schimmel ontstaat in het apparaat.
• Het apparaat is bedoeld voor gebruik in huishoudens en soortgelijke toepassingen, zoals:
  • Personeelskeukens in winkels, kantoren en andere werkomgevingen;
  • Kamperen, boerderijen en gebruik door klanten in hotels, motels en andere residentiële omgevingen;
  • Bed and breakfast-achtige omgevingen;
  • Catering en soortgelijke niet-retail toepassingen.

Informatie, illustraties en specificaties in deze handleiding weerspiegelen de meest actuele informatie die beschikbaar was op het moment van publicatie en kunnen zonder voorafgaande kennisgeving worden gewijzigd.
