Renogy RCC30REGO Handleiding

Algemene informatie

Gebruikte symbolen

De volgende symbolen worden in de hele gebruikershandleiding gebruikt om belangrijke informatie te benadrukken.

Geeft een potentieel gevaarlijke situatie aan die kan leiden tot persoonlijk letsel of overlijden.

Geeft een kritieke procedure aan voor een veilige en correcte installatie en bediening.

OPMERKING: Geeft een belangrijke stap of tip aan voor optimale prestaties.

Inleiding

De Renogy 12V/24V/36V/48V 30A MPPT Solar Charge Controller is een intelligente maximum power point tracking (MPPT) laadregelaar die geschikt is voor 12V, 24V, 36V en 48V off-grid zonne-energie toepassingen. Met een slim trackingalgoritme maximaliseert de laadregelaar de energie van de zonnemodule(s) met een MPPT-trackingefficiëntie van meer dan 99,9% en laadt de batterij op met een conversie-efficiëntie van 97%.
De plug-and-play zonne- en batterijkabels vereenvoudigen de installatie aanzienlijk. Bovendien kunt u met de ingebouwde Bluetooth-module uw zonnestelsel configureren en bewaken door de laadregelaar te koppelen aan uw smartphone via de DC Home-app (gratis) en/of Renogy ONE Core (apart verkrijgbaar).
Het laadproces is geoptimaliseerd voor een lange levensduur van de batterij en verbeterde systeemprestaties. De uitgebreide zelfdiagnose en elektronische beveiligingsfuncties kunnen schade door installatiefouten of systeemfouten voorkomen. De elektronische beveiligingsfuncties omvatten zonne-overspanning, omgekeerde polariteitsbescherming van de zonne-energie, batterij overspanning/onderspanningsbeveiliging, oververhittingsbeveiliging en nachtlaadbeveiliging.

Belangrijkste kenmerken

• Hoge batterijcompatibiliteit
  De laadregelaar is compatibel met 12V, 24V, 36V en 48V AGM, SLD, overstroomde, gel- en lithiumbatterijen, evenals een door de gebruiker gedefinieerde batterijmodus.
• Automatische batterijspanningsdetectie
  De laadregelaar detecteert 12V, 24V, 36V en 48V DC-systeemspanningen voor niet-lithiumbatterijen en programmeerbaarheid voor lithiumbatterijen.
• Superieure conversie-efficiëntie
  De laadregelaar ondersteunt een maximale MPPT-trackingefficiëntie van 99,9% en een conversie-efficiëntie tot 97%, waardoor het effect van bewolkte dagen en beschadigde zonnepanelen wordt verminderd.
• Volledige systeembescherming
  De laadregelaar biedt omgekeerde polariteitsbescherming, overspanningsbeveiliging, kortsluitbeveiliging en omgekeerde laadbeveiliging 's nachts voor zonnepanelen.

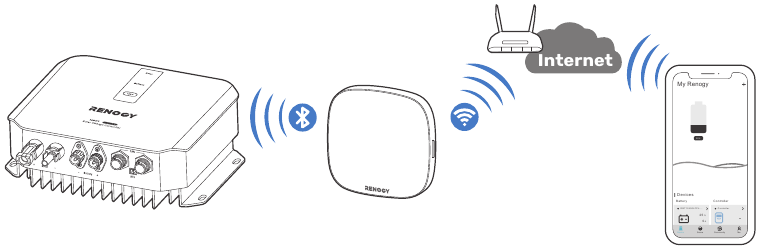

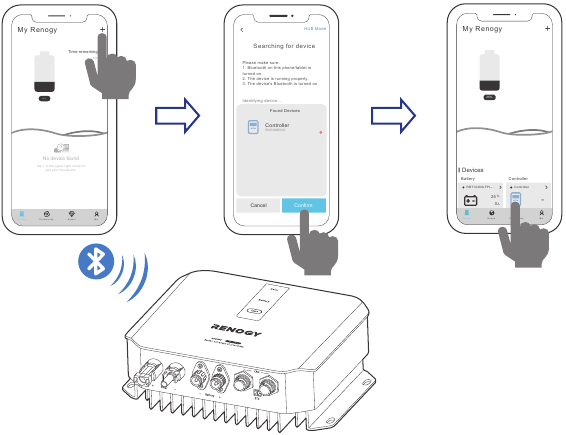

• Bewaking van stroom op afstand, altijd en overal
  De ingebouwde Bluetooth- en RV-C-communicatiemodule maakt bewaking op afstand mogelijk wanneer de laadregelaar is gekoppeld aan uw smartphone via de DC Home-app en Renogy ONE Core.

SKU

Renogy 12V/24V/36V/48V 30A MPPT Solar Charge Controller

RCC30REGO

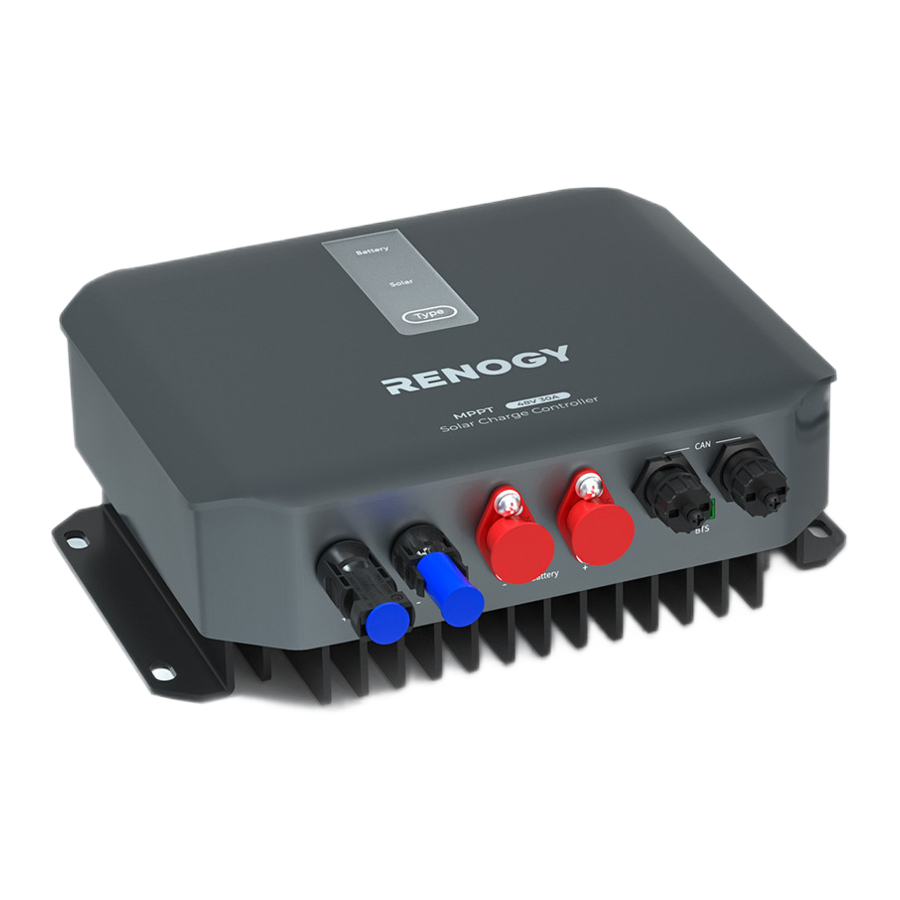

Maak kennis met de Renogy MPPT Solar Charge Controller

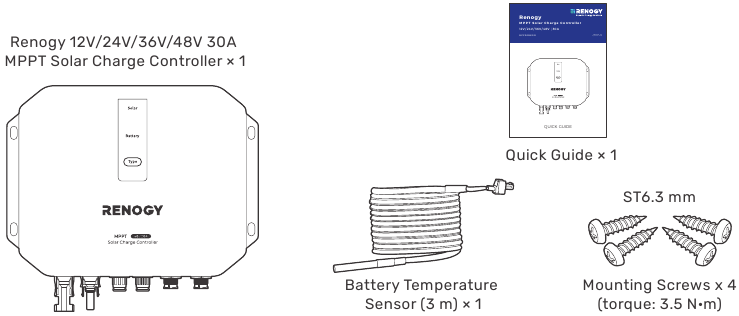

Wat zit er in de doos

Zorg ervoor dat alle accessoires compleet zijn en geen tekenen van schade vertonen.
De vermelde accessoires en producthandleiding zijn cruciaal voor de installatie, met uitzondering van garantie-informatie en eventuele extra items. Houd er rekening mee dat de inhoud van de verpakking kan variëren, afhankelijk van het specifieke productmodel.

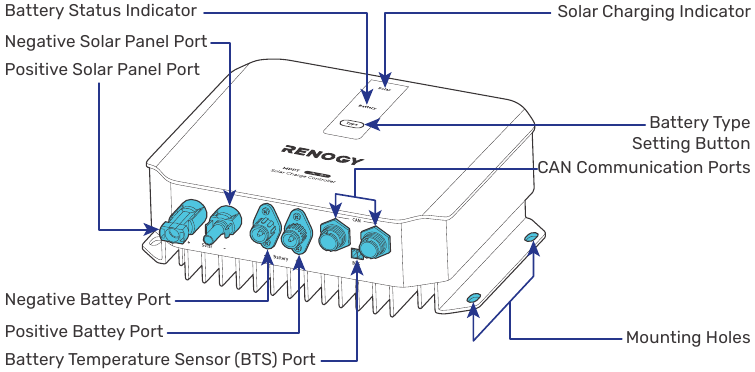

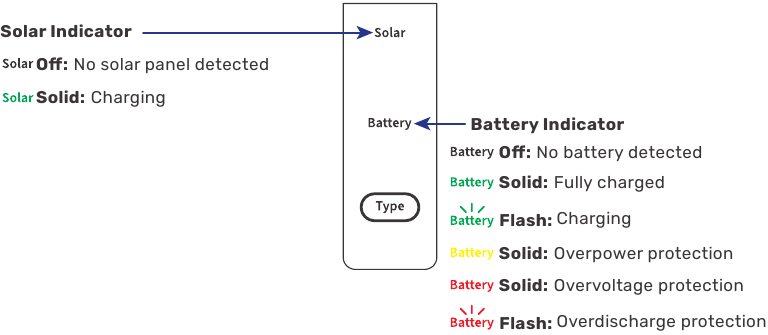

Productoverzicht

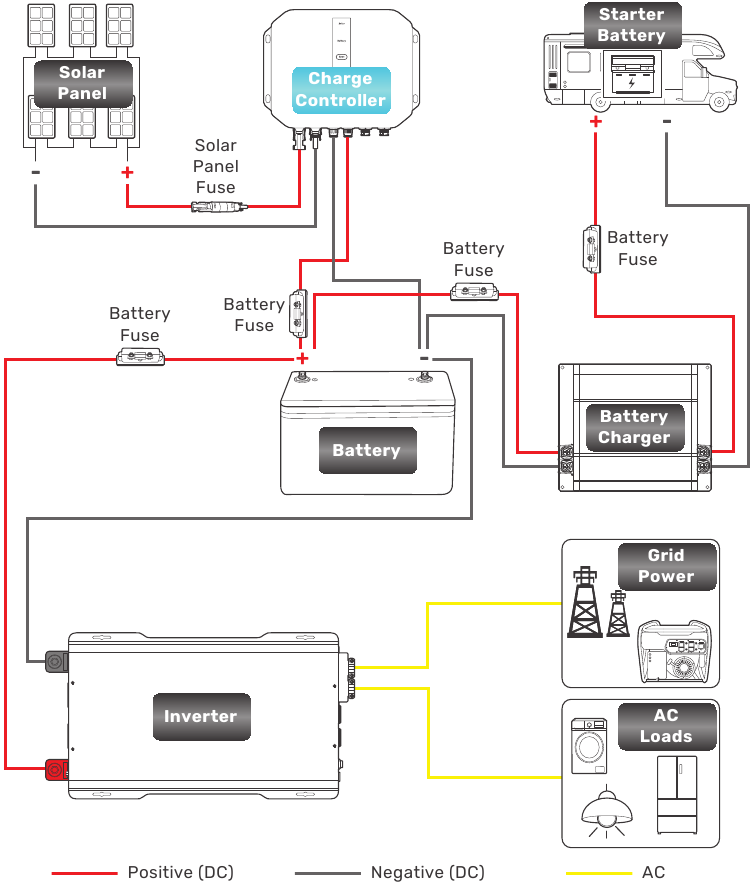

Systeemconfiguratie

Het bedradingsschema toont alleen de belangrijkste componenten in een typisch DC-gekoppeld off-grid energieopslagsysteem voor illustratieve doeleinden. De bedrading kan verschillen afhankelijk van de systeemconfiguratie. Er kunnen extra veiligheidsvoorzieningen nodig zijn, waaronder ontkoppelingsschakelaars, noodstops en snelle uitschakelvoorzieningen. Bedraad het systeem in overeenstemming met de voorschriften op de installatieplaats.

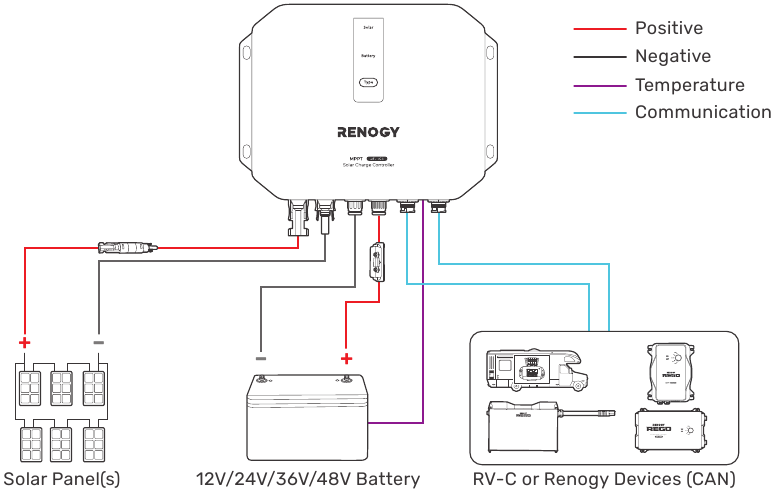

Bedrading instellen

De Battery Temperature Sensor (BTS)-poort kan alleen worden gebruikt met loodzuuraccu's.
In deze handleiding vertegenwoordigt de rode kabel de positieve kabel en de grijze kabel de negatieve kabel.
Sluit altijd de batterijaansluitingen aan vóór de zonnepaneelaansluitingen.

Voorbereiding

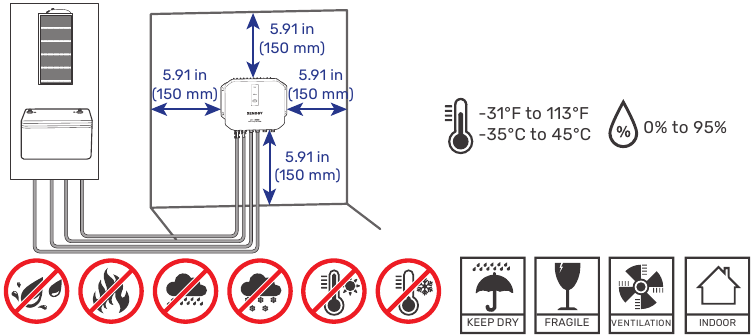

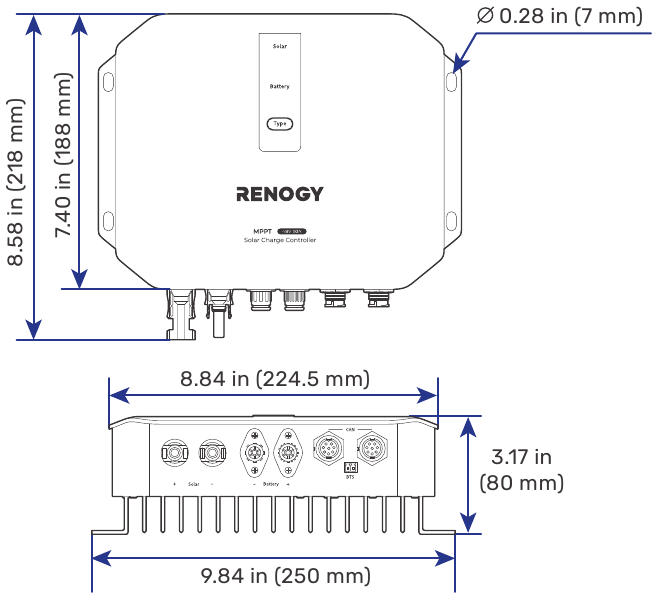

Plan een montageplaats

De laadregelaar heeft voldoende ruimte nodig voor installatie, bedrading en ventilatie. De minimale ruimte wordt hieronder weergegeven. Ventilatie wordt sterk aanbevolen als deze in een behuizing wordt gemonteerd. Selecteer een geschikte montageplaats om ervoor te zorgen dat de laadregelaar veilig kan worden aangesloten op de batterij en zonnepanelen met de relevante kabels.
Om een goede ventilatie en optimale systeemprestaties te garanderen, raden we aan om de laadregelaar verticaal (aansluitingen naar beneden) aan een muur te monteren of horizontaal op de vloer.

Explosiegevaar! Installeer de laadregelaar nooit in een afgesloten behuizing met overstroomde batterijen! Installeer de laadregelaar niet in een afgesloten ruimte waar batterijgassen zich kunnen ophopen.
De laadregelaar moet worden geïnstalleerd op een vlakke ondergrond die is beschermd tegen direct zonlicht.
Houd de laadregelaar buiten het bereik van kinderen en dieren.
Stel de laadregelaar niet bloot aan ontvlambare of agressieve chemicaliën of dampen.
Zorg ervoor dat de laadregelaar wordt geïnstalleerd op een plaats met een omgevingstemperatuur van -35 °C tot 65 °C (-31 °F tot 149 °F). Om een optimale werkefficiëntie te garanderen, wordt aanbevolen om de omgevingstemperatuur tussen -35 °C en 45 °C (-31 °F tot 113 °F) te houden.
Zorg ervoor dat de laadregelaar wordt geïnstalleerd in een omgeving met een relatieve luchtvochtigheid tussen 0% en 95% en geen condensatie.
Als de laadregelaar onjuist op een boot wordt geïnstalleerd, kan dit schade veroorzaken aan onderdelen van de boot. Laat de laadregelaar installeren door een gekwalificeerde elektricien.
De laadregelaar moet zo dicht mogelijk bij de batterij worden geplaatst om spanningsverlies als gevolg van lange kabels te voorkomen.
Het wordt aanbevolen dat alle kabels (met uitzondering van communicatiekabels) niet langer zijn dan 10 meter (32,8 voet), omdat overmatig lange kabels leiden tot een spanningsverlies. De communicatiekabels moeten korter zijn dan 6 m (19,6 voet).
De kabelspecificaties die in de gebruikershandleiding worden vermeld, zijn van toepassing op kritieke spanningsverliezen van minder dan 3% en zijn mogelijk niet van toepassing op alle configuraties.
Houd de laadregelaar uit de buurt van EMI-receptoren zoals tv's, radio's en andere audio-/visuele elektronica om schade of interferentie aan de apparatuur te voorkomen.

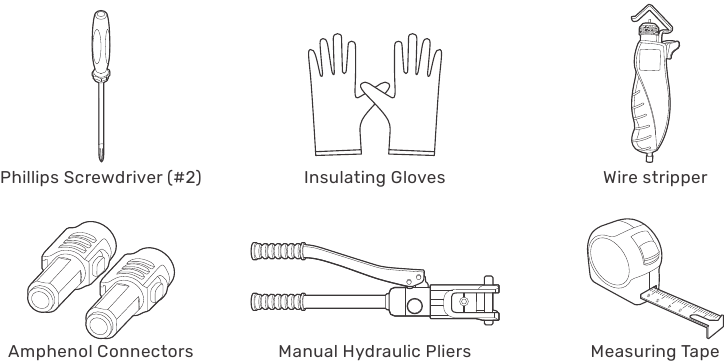

Aanbevolen gereedschap

Bereid, voordat u de laadregelaar installeert en configureert, het aanbevolen gereedschap, de componenten en accessoires voor.
U kunt Amphenol-connectoren kopen bij renogy.com of arrow.com (met gegarandeerde kwaliteit). Toepasselijke modellen: C10-791435-1101 (voor positief) en C10-791435-1102 (voor negatief). Neem voor meer informatie contact op met het technische ondersteuningsteam op renogy.com/contact-us of de klantenservice van de betreffende dealer.

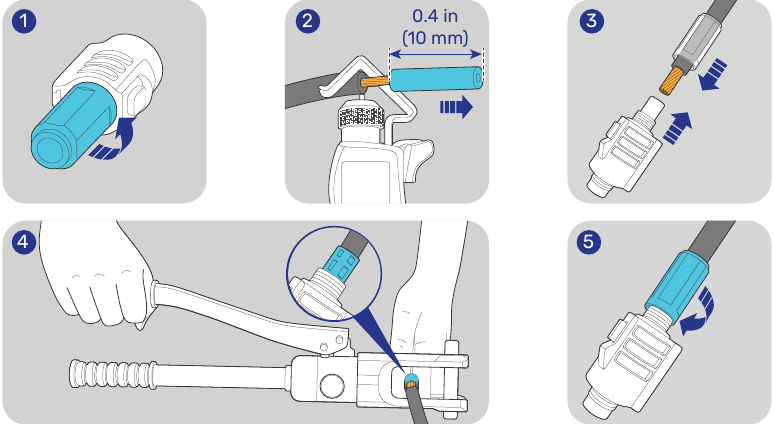

Hoe de Amphenol-connectoren te installeren

Controleer de laadregelaar

1. Inspecteer de laadregelaar op zichtbare schade, waaronder scheuren, deuken, vervorming en andere zichtbare afwijkingen. Alle connectorcontacten moeten schoon en droog zijn, vrij van vuil en corrosie.


Gebruik de laadregelaar niet als er zichtbare schade is.
Prik, laat vallen, plet, dring niet door, schud, sla, stoot of stap niet op de laadregelaar.
Er zijn geen onderhoudsgevoelige onderdelen in de laadregelaar. Open, demonteer, repareer, manipuleer of wijzig de laadregelaar niet.
Controleer de polariteiten van de apparaten voordat u ze aansluit. Een contact met omgekeerde polariteit kan leiden tot schade aan de laadregelaar en andere aangesloten apparaten, waardoor de garantie vervalt. Bescherming tegen omgekeerde polariteit is niet van toepassing als het zonnepaneel vóór de batterij op de laadregelaar is aangesloten.
Raak de connectorcontacten niet aan terwijl de laadregelaar in werking is.
Draag de juiste beschermende uitrusting en gebruik geïsoleerd gereedschap tijdens de installatie en bediening. Draag geen sieraden of andere metalen voorwerpen wanneer u aan of rond de laadregelaar werkt.
Gooi de laadregelaar niet weg als huishoudelijk afval. Houd u aan de lokale, provinciale en federale wet- en regelgeving en gebruik indien nodig recyclingkanalen.

Controleer de hulpaccu

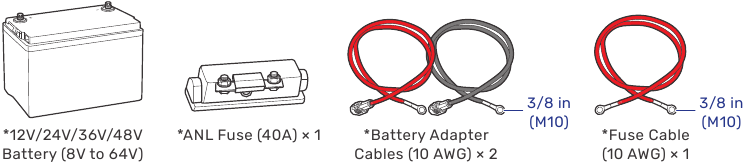

Aanbevolen componenten en accessoires

Componenten en accessoires die zijn gemarkeerd met "*" zijn verkrijgbaar op renogy.com.
Om optimale systeemprestaties te garanderen, mag een 10 AWG-kabel niet langer zijn dan 3 meter. Kies kabels met een hogere dikte voor langere afstanden.

Kabellengte (ft)/(m)	0 tot 10 ft (0 tot 3 m)	11 tot 20 ft (3 tot 6 m)	21 tot 30 ft (6 tot 9 m)
Aanbevolen kabeldikte	10 AWG	8 AWG tot 10 AWG	8 AWG

De grootte van de zekeringkabel komt overeen met die van de corresponderende kabel die is aangesloten op de uitgangsaansluiting van de laadregelaar.

1. Inspecteer de accu op zichtbare schade, waaronder scheuren, deuken, vervorming en andere zichtbare afwijkingen. Alle aansluitingen moeten schoon, vrij van vuil en corrosie en droog zijn.
   De laadregelaar kan alleen worden aangesloten op 12V, 24V, 36V of 48V deep-cycle gel-sealed loodzuuraccu's (GEL), flooded loodzuuraccu's (FLD), sealed loodzuuraccu's (SLD/AGM) of lithium-ijzerfosfaataccu's (LI).

   Gebruik de accu niet als er zichtbare schade is. Raak de blootgestelde elektrolyt of het poeder niet aan als de accu-behuizing beschadigd is.
   Tijdens het opladen kan de accu explosief gas afgeven. Zorg voor een goede ventilatie.
   Zorg ervoor dat u een loodzuuraccu met een hoge capaciteit gebruikt. Zorg ervoor dat u een veiligheidsbril draagt. Als er onzorgvuldig elektrolyt in uw ogen komt, spoel uw ogen dan onmiddellijk met schoon water.
   Combineer accu's parallel of in serie indien nodig. Voordat u de laadregelaar installeert, moet u ervoor zorgen dat alle accugroepen correct zijn geïnstalleerd.
   Lees de gebruikershandleiding van de gebruikte accu zorgvuldig door.
2. Controleer de systeemspanning voor accu's die in serie of parallel zijn geschakeld.
   Deze laadregelaar ondersteunt een maximale systeemspanning van 64V.
   Lees de gebruikershandleiding van de accu voor de spanningsparameters van de accu en bereken de spanning van de accu of het accupakketsysteem volgens de formule om ervoor te zorgen dat deze niet hoger is dan 64V.

   Spanning van accu- of accubanksysteem
   Spanning van accu- of accubanksysteem = Systeemspanning U
   Accu's in serie	Accu's parallel
   Systeemspanning U: U1 + U2 + U3	Systeemspanning U: U1 = U2 = U3

   Sluit geen accu's aan met een nominale waarde hoger dan 64V op de laadregelaar. Als u dit wel doet, wordt de laadregelaar beschadigd.
   In de formule staat U voor de accuspanning en 1, 2 of 3 voor het respectieve accunummer.

3. Inspecteer de ANL-zekering (40A) op zichtbare schade, waaronder scheuren, deuken, vervorming en andere zichtbare afwijkingen. Alle aansluitingen moeten schoon, vrij van vuil en corrosie en droog zijn.

   Gebruik de ANL-zekering niet als er zichtbare schade is.
   Raadpleeg de gebruikershandleiding voor meer informatie over het installeren en gebruiken van de ANL-zekering.
4. Inspecteer de accuadapterkabels en zekeringkabel op zichtbare schade, waaronder scheuren, deuken, vervorming en andere zichtbare afwijkingen. Alle aansluitingen zijn aan de kabels bevestigd.

   Gebruik de accuadapterkabels niet als er zichtbare schade is.

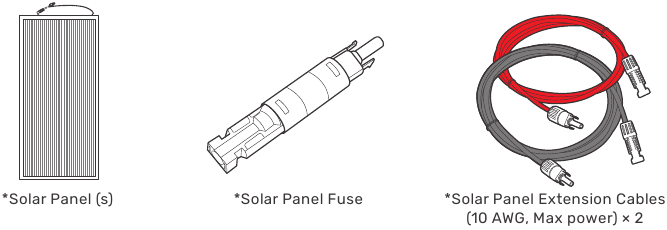

De zonnepanelen controleren

Aanbevolen componenten & accessoires

Componenten en accessoires gemarkeerd met "*" zijn beschikbaar op renogy.com.
Om optimale systeemprestaties te garanderen, mag een 10 AWG-kabel niet langer zijn dan 3 meter. Kies kabels met een grotere dikte voor langere afstanden.

Kabellengte (ft)/(m)	0 tot 10 ft (0 tot 3 m)	11 tot 20 ft (3 tot 6 m)	21 tot 30 ft (6 tot 9 m)
Aanbevolen kabeldikte	10 AWG	8 AWG tot 10 AWG	8 AWG

1. Inspecteer het zonnepaneel op zichtbare schade, waaronder barsten, deuken, vervorming en andere zichtbare afwijkingen. Alle connectorcontacten moeten schoon, droog en vrij zijn van vuil en corrosie.

   Gebruik het zonnepaneel niet als er zichtbare schade is.
   Dek het zonnepaneel af voordat u het op de laadregelaar aansluit om te voorkomen dat er elektrische stroom of spanning wordt gegenereerd of door het systeem stroomt tijdens het installatieproces. Dit vermindert het risico op elektrische schokken of ongelukken tijdens het maken van verbindingen, waardoor de veiligheid van de installateur en de integriteit van de apparatuur worden gewaarborgd.
   Installeer het zonnepaneel niet op een oppervlak dat is gemaakt van brandbaar materiaal.
   Stel het zonnepaneel niet bloot aan open vuur of warmtebronnen.
   Houd het zonnepaneel buiten het bereik van kinderen.
   Houd het zonnepaneel uit de buurt van explosieven en bijtende stoffen.
   Ga niet op het zonnepaneel staan, lopen of springen. Plaatselijke zware belastingen kunnen schade veroorzaken aan de zonnecellen, wat uiteindelijk de prestaties van het zonnepaneel zal aantasten.
   Buig het zonnepaneel niet. Het buigen van het zonnepaneel zal schade aan de cellen veroorzaken en de prestaties van het paneel beïnvloeden.
   Dompel het zonnepaneel niet onder in water.
   Lees de gebruikershandleiding van het zonnepaneel zorgvuldig door voordat u het installeert.
   De zonnepanelen kunnen naar behoefte parallel of in serie worden gecombineerd.
   Identificeer de polariteiten (positief en negatief) op de kabels die voor zonnepanelen worden gebruikt. Een contact met omgekeerde polariteit kan het apparaat beschadigen.
2. Lees de gebruikershandleiding van het zonnepaneel voor het maximale uitgangsvermogen en bereken het maximale uitgangsvermogen van het zonnepaneel of de zonnepaneelarray volgens de formule.

   Maximaal uitgangsvermogen
   Maximaal uitgangsvermogen van zonnepaneel of zonnepaneelarray = Maximaal zonne-ingangsvermogen W
   Zonnepanelen in serie	Zonnepanelen parallel
   Maximaal uitgangsvermogen W: W1 + W2 + W3	Maximaal uitgangsvermogen W: W1 + W2 + W3

   Zorg ervoor dat het maximale uitgangsvermogen van het zonnepaneel/de zonnepaneelarray de volgende waarden niet overschrijdt:

   Systeemspanning	12V	24V	36V	48V
   Maximaal uitgangsvermogen	≤ 440W	≤ 880W	≤ 1314W	≤ 1700W

   In de formule staat W voor het uitgangsvermogen van het zonnepaneel en 1, 2 of 3 voor het zonnepaneelnummer.
   De laadregelaar beschikt over een beveiliging voor het beperken van het zonne-energievermogen. Wanneer het zonne-energievermogen hoger is dan 440W (voor een 12V-systeem), 880W (voor een 24V-systeem), 1314W (voor een 36V-systeem) of 1700W (voor een 48V-systeem), activeert de laadregelaar de vermogensbeperkingsmodus. In deze modus wordt het ingangsvermogen begrensd tot maximaal 440W (voor een 12V-systeem), 880W (voor een 24V-systeem), 1314W (voor een 36V-systeem) of 1700W (voor een 48V-systeem) om de batterij op te laden.

3. Lees de gebruikershandleiding van het zonnepaneel voor de maximale open circuitspanning en bereken de maximale open circuitspanning van het zonnepaneel of de zonnepaneelarray volgens de formule. Zorg ervoor dat de open circuitspanning van het zonnepaneel/de zonnepaneelarray niet hoger is dan 150V.

   Open circuitspanning
   Open circuitspanning van zonnepaneel of zonnepaneelarray = Open circuitspanning (U)
   Zonnepanelen in serie	Zonnepanelen parallel
   Open circuitspanning (U) = U1 + U2 + U3	Open circuitspanning (U) = U1 = U2 = U3

   In de formule staat U voor de open circuitspanning van het zonnepaneel en 1, 2 of 3 voor het zonnepaneelnummer.
   Het aansluiten van de laadregelaar op een zonnepaneel met een spanning van meer dan 150V resulteert in schade aan de laadregelaar.

4. Lees de gebruikershandleiding van het zonnepaneel voor de maximale kortsluitstroom en bereken de maximale kortsluitstroom van het zonnepaneel of de zonnepaneelarray volgens de formule. Zorg ervoor dat de maximale kortsluitstroom niet hoger is dan 25A.

   Kortsluitstroom
   Kortsluitstroom van zonnepaneel of zonnepaneelarray Isc
   Zonnepanelen in serie	Zonnepanelen parallel
   Isc = I1 = I2 = I3	Isc = I1 + I2 + I3

   In de formule staat I voor de kortsluitstroom van het zonnepaneel en 1, 2 of 3 voor het zonnepaneelnummer.
   Kortsluitstroom is de abnormale stroom van elektrische stroom in een elektriciteitssysteem, die optreedt tussen fasen of tussen fase en aarde (of neutraal) tijdens bedrijf, met waarden die vaak de nominale stroom overschrijden en afhankelijk zijn van de elektrische afstand van het kortsluitpunt tot de stroombron. Raadpleeg de specifieke handleiding van het zonnepaneel voor gedetailleerde informatie.
   Raadpleeg voor meer informatie over het in serie, parallel en serie-parallel schakelen van zonnepanelen A Guide Between Series and Parallel Connections op Renogy Learning Center.

5. De juiste stroomsterkte voor de zonnepaneelzekering moet worden bepaald door de totale stroomsterkte van de zonnepaneelarray te vermenigvuldigen met 1,56.
   Nominale stroom van de zonnepaneelzekering = kortsluitstroom (Isc) van het zonnepaneel x 1,56
   Inspecteer de zonnepaneelzekering op zichtbare schade, waaronder barsten, deuken, vervorming en andere zichtbare afwijkingen. Alle aansluitingen moeten schoon, vrij van vuil en corrosie en droog zijn.

   Gebruik de zonnepaneelzekering niet als er zichtbare schade is.
   Raadpleeg de gebruikershandleiding voor meer informatie over het installeren en gebruiken van de zonnepaneelzekering.
6. Inspecteer de verlengkabels van het zonnepaneel op zichtbare schade, waaronder barsten, deuken, vervorming en andere zichtbare afwijkingen. Alle connectorcontacten moeten schoon, droog en vrij zijn van vuil en corrosie.

   Gebruik de blanke draden en verlengkabels van het zonnepaneel niet als er zichtbare schade is.

Installatie

Volg altijd de installatie-instructies in de volgorde die in deze handleiding wordt beschreven om een veilige en efficiënte werking van de laadregelaar te garanderen en mogelijke schade of gevaren te voorkomen.

1. Draag isolerende handschoenen

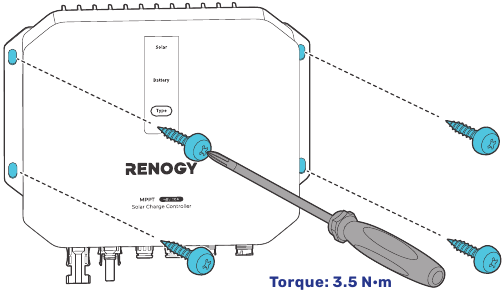

2. Montage

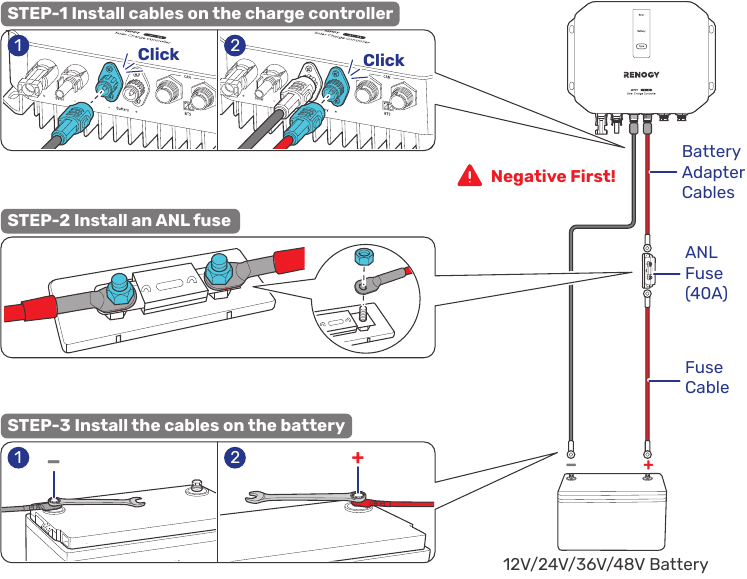

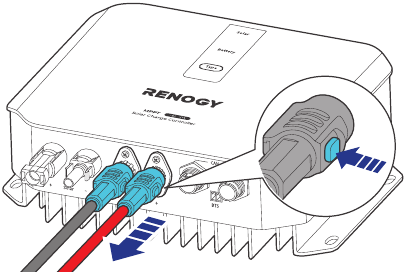

3. Sluit de laadregelaar aan op een hulpaccu
   Sluit de accu altijd eerst aan op de laadregelaar en sluit vervolgens de zonnepanelen aan op de laadregelaar. Dit helpt om een veilige en efficiënte installatie te garanderen.

   Identificeer de polariteiten (positief en negatief) op de kabels die voor de accu's worden gebruikt. Een contact met omgekeerde polariteit kan de laadregelaar beschadigen. De beveiliging tegen omgekeerde polariteit is niet van toepassing als het zonnepaneel op de laadregelaar is aangesloten voordat de accu is aangesloten.
   Wanneer u de connector loskoppelt van de laadregelaar, houdt u de knop op de connector ingedrukt en trekt u deze er verticaal uit.

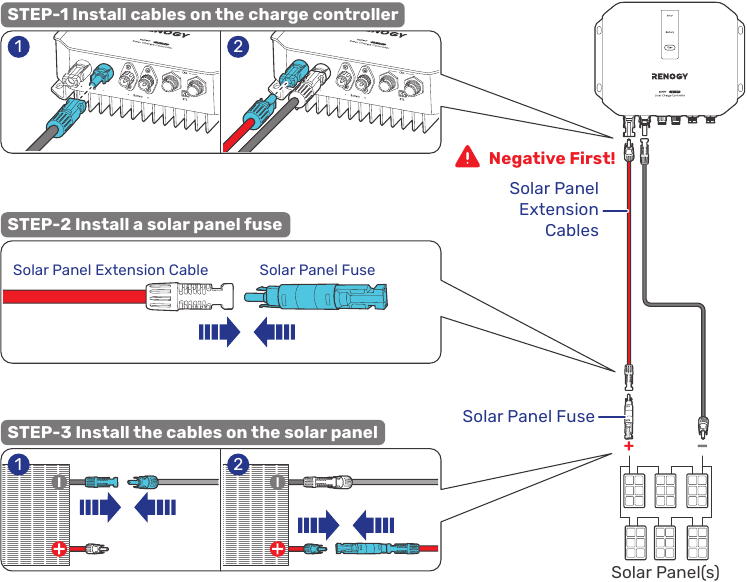

4. Sluit de laadregelaar aan op een zonnepaneel

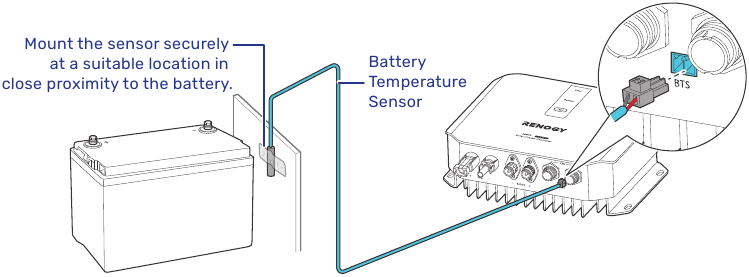

5. Installeer een accutemperatuursensor
   De temperatuursensor meet de omgevingstemperatuur van de accu en compenseert de zwevende laadspanning wanneer de accutemperatuur laag is.

   1. Sluit de accutemperatuursensor aan op de Battery Temperature Sensor (BTS) Port (accutemperatuursensorpoort) op de laadregelaar.
   2. Monteer het andere uiteinde van de sensor stevig op een geschikte plaats in de buurt van de accu.

Gebruik de temperatuursensor niet op een LiFePO4 (LFP)-accu die wordt geleverd met een Battery Management System (BMS).

• Beveiliging tegen te hoge accutemperatuur
  De laadregelaar stopt met het laden van de accu wanneer de accutemperatuur hoger is dan 149 °F (65 °C). Het laden wordt automatisch hervat zodra de accutemperatuur onder 140 °F (60 °C) daalt.
• Beveiliging tegen te lage accutemperatuur
  De laadregelaar stopt met het laden van de accu wanneer de accutemperatuur onder -31 °F (-35 °C) daalt. Het laden wordt automatisch hervat zodra de accutemperatuur boven -22 °F (-30 °C) stijgt.

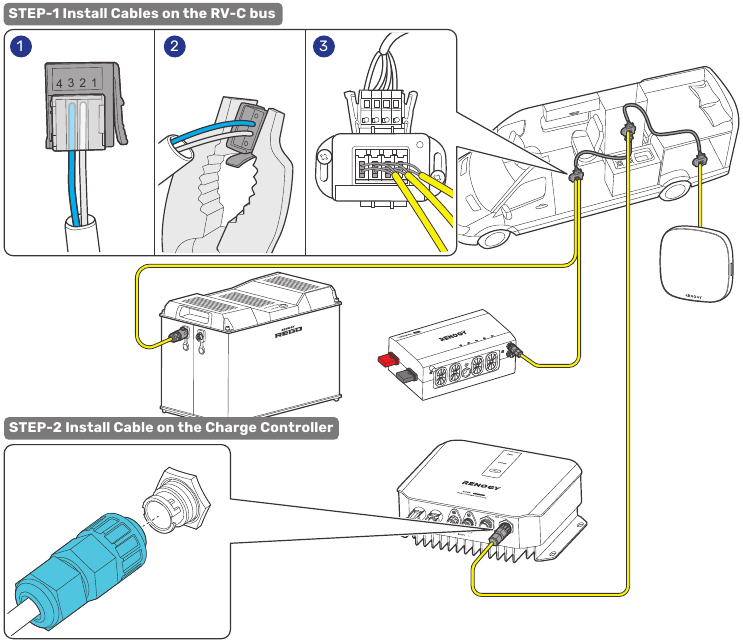

CAN-communicatiebedrading

(Optioneel)
De Renogy 12V/24V/36V/48V 30A MPPT Solar Charge Controller kan communiceren met andere Renogy-apparaten die CAN-communicatie en bewakingsapparaten ondersteunen via de CAN-bus (Common Area Network), ook wel RV-C genoemd, waardoor een veilige werking, slimme bediening, bewaking op afstand en programmeerbare instellingen mogelijk zijn.
U kunt de laadregelaar aansluiten op andere Renogy-apparaten die CAN-communicatie ondersteunen voor real-time inter-device datacommunicatie via een van de CAN Communication Ports (CAN-communicatiepoorten). 7-Pin CAN Communication Terminal Plugs (7-pins CAN-communicatie-aansluitstekkers) en 7-Pin CAN Communication Terminal Plug (7-pins CAN-communicatie-aansluitstekker) adapterkabels zijn vereist voor de bedrading.
De bedradingsdetails variëren afhankelijk van de bedradingsschema's. Deze gebruikershandleiding gaat in op de bedrading tussen apparaten in twee schema's: backbone- en daisy chain-netwerken.
Neem voor technische ondersteuning van Renogy contact met ons op via renogy.com/contact-us/.
Om de 7-Pin CAN Communication Terminal Plug (7-pins CAN-communicatie-aansluitstekker) correct aan te sluiten op of los te koppelen van de laadregelaar, dient u het volgende te doen:

1. Zorg ervoor dat de stekker verticaal gericht is op de CAN Communication Port (CAN-communicatiepoort).

2. Draai de bevestigingsmoer van de terminal om de stekker los te draaien of vast te zetten.


Het is niet toegestaan om de aansluitstekker te schudden tijdens het in- of uitpluggen.

Backbone-netwerk

Zorg ervoor dat er 120Ω-eindweerstanden aan beide uiteinden van de RV-C-bus zijn geïnstalleerd voor een succesvolle communicatie met Renogy-apparaten die CAN-communicatie ondersteunen. Als de RV-gebruikershandleiding niet bepaalt of de RV-C-bus een ingebouwde 120Ω-eindweerstand heeft, neem dan contact op met de RV-fabrikant om dit te bevestigen.
Als de RV-C-bus geen ingebouwde 120Ω-eindweerstand heeft, zal de laadregelaar niet correct communiceren met andere Renogy-apparaten die CAN-communicatie ondersteunen. Gebruik het Daisy Chain Network (daisy chain-netwerk) voor communicatieverbindingen.
Sluit de apparaten aan op de laadregelaar volgens het bedradingsschema van de RV-fabrikant. Kies de juiste communicatiekabels op basis van uw specifieke behoeften.

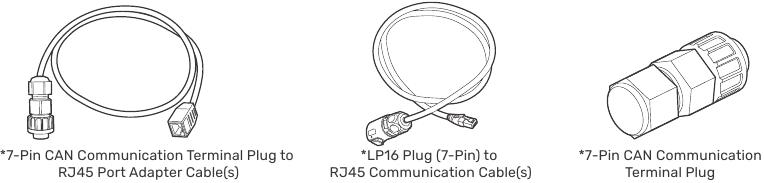

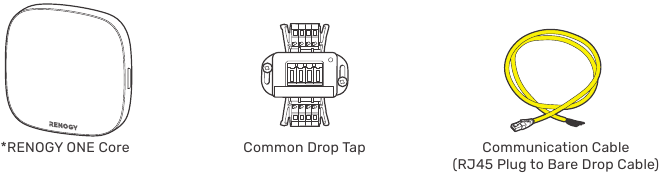

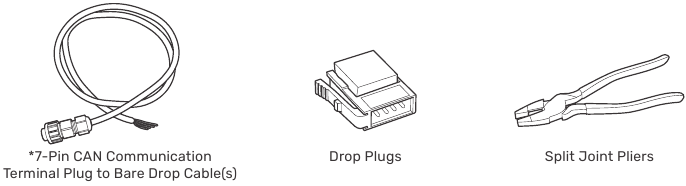

Aanbevolen gereedschap & accessoires

Accessoires gemarkeerd met "*" zijn beschikbaar op renogy.com.
De 7-Pin CAN Communication Terminal Plug to Bare Drop Cable (7-pins CAN-communicatie-aansluitstekker naar blanke dropkabel) is alleen bedoeld voor gebruik met de laadregelaar. Raadpleeg de gebruikershandleiding van andere apparaten voor de communicatiekabeltypes die ze nodig hebben.
De dropkabel mag niet langer zijn dan 19,6 voet (6 m) en de RV-C-bus mag niet langer zijn dan 98,4 voet (30 m).
Kies de juiste dropstekkers die compatibel zijn met de dropsockets die op de RV-C-bus worden gebruikt. Verschillende RV-fabrikanten kunnen verschillende soorten dropsockets gebruiken voor inter-device communicatieverbindingen. Raadpleeg de RV-fabrikant als u niet zeker bent van de juiste selectie van de dropstekker. In deze handleiding wordt de Mini-Clamp II-stekker (4-pins) als voorbeeld gebruikt.
Verschillende dropstekkers volgen verschillende pinouts. Knijp de dropstekkers op de dropkabels vast volgens de juiste pinout. Raadpleeg de RV-fabrikant als u niet zeker bent van de pinout van de dropstekker.

1. Installeer de dropstekkers op het blanke uiteinde van de 7-Pin CAN Communication Terminal Plug to Bare Drop Cable (7-pins CAN-communicatie-aansluitstekker naar blanke dropkabel). De witte CAN_H-draad gaat naar pin 2, de blauwe CAN_L-draad gaat naar pin 3. Laat pin 1 en pin 4 leeg.
2. Knijp de krimpgebieden van de dropstekkers samen met de Split Joint Pliers (split joint-tang).
3. Zoek de droptap (niet meegeleverd) op de RV-C-bus die zich het dichtst bij de installatieplaats van de laadregelaar bevindt. De droptaps bevinden zich meestal boven de toegangsdeur, in de badkamer of onder het bed in de RV.
4. Sluit de dropstekkers op de dropkabels en andere Renogy-apparaten die CAN-communicatie ondersteunen aan op de dropsockets op de droptap.
5. Steek de 7-Pin CAN Communication Terminal Plug (7-pins CAN-communicatie-aansluitstekker) in een van de CAN Communication Ports (CAN-communicatiepoorten) van de laadregelaar.

Neem contact op met de RV-fabrikant voor hulp als u de droptaps niet kunt vinden.
Verschillende RV-fabrikanten gebruiken verschillende droptaps op de RV-C-bus. Deze gebruikershandleiding gebruikt de 4-socket droptap als voorbeeld.

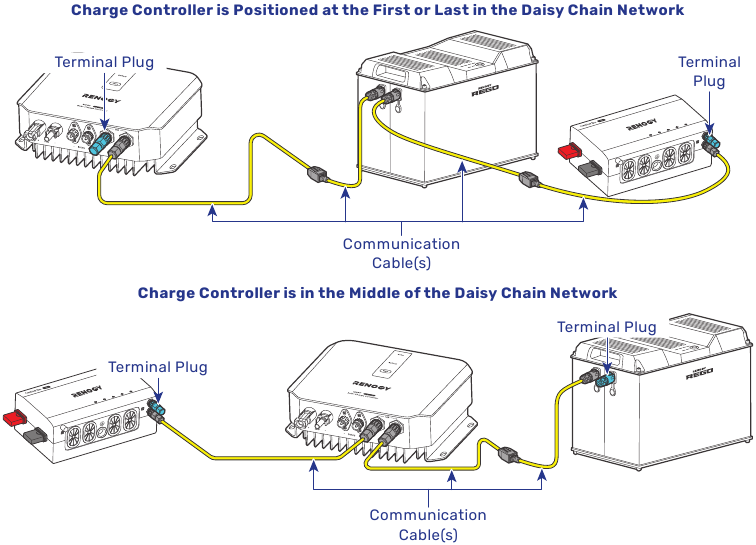

Daisy Chain Network (daisy chain-netwerk)

Het daisy chain-netwerk is van toepassing op RV's die niet zijn geïntegreerd met RV-C-bussen.

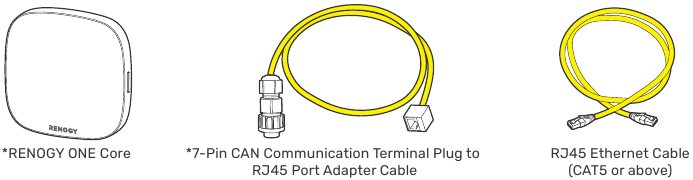

Selecteer de juiste adapterkabel op basis van het type CAN Communication Port (CAN-communicatiepoort) dat specifiek is voor het apparaat. Bijvoorbeeld:

• Charge Controller to Renogy Combiner Box (laadregelaar naar Renogy-combinerbox): 7-Pin CAN Communication Cable (7-pins CAN-communicatiekabel)
• Charge Controller to Renogy ONE Core (laadregelaar naar Renogy ONE Core): 7-Pin CAN Communication Terminal Plug to RJ45 Port Adapter Cable (7-pins CAN-communicatie-aansluitstekker naar RJ45-poortadapterkabel) en RJ45 Ethernet Cable (RJ45-ethernetkabel) (CAT5 of hoger)
• Charge Controller to REGO Battery (laadregelaar naar REGO-accu): 7-Pin CAN Communication Terminal Plug to RJ45 Port Adapter Cable (7-pins CAN-communicatie-aansluitstekker naar RJ45-poortadapterkabel) en LP16 Plug (7-Pin) to RJ45 Communication Cable (LP16-stekker (7-pins) naar RJ45-communicatiekabel)

Deze sectie is gebaseerd op een 7-Pin CAN Communication Terminal Plug to RJ45 Port Adapter Cable (7-pins CAN-communicatie-aansluitstekker naar RJ45-poortadapterkabel) en LP16 Plug (7-Pin) to RJ45 Communication Cable (LP16-stekker (7-pins) naar RJ45-communicatiekabel).

Aanbevolen accessoires

Accessoires gemarkeerd met "*" zijn beschikbaar op renogy.com.
De communicatiekabel moet minder dan 19,6 voet (6 m) zijn.
Kies de juiste aansluitstekkers op basis van de specifieke CAN-poorten.
De hoeveelheid adapterkabels en stekkers varieert afhankelijk van de positie van de laadregelaar in het daisy chain-netwerk. Wanneer de laadregelaar zich op de eerste of de laatste positie in het daisy chain-netwerk bevindt, is er een 7-Pin CAN Communication Terminal Plug (7-pins CAN-communicatie-aansluitstekker) en een adapterkabel vereist. In scenario's waarin de laadregelaar zich in het midden van het daisy chain-netwerk bevindt, zijn er twee adapterkabels nodig.

1. Sluit apparaten in serie aan op de laadregelaar via een van de CAN Communication Ports (CAN-communicatiepoorten) met de Communication Cable(s) (communicatiekabels) (apart verkrijgbaar).
2. Sluit de Terminator Plugs (eindstekkers) (apart verkrijgbaar) aan op de vrije CAN Communication Ports (CAN-communicatiepoorten) op de eerste en laatste apparaten.

Bediening

Aan/uitzetten

De laadregelaar wordt ingeschakeld wanneer deze is aangesloten op een batterij en/of een zonnepaneel. Om hem uit te schakelen, koppelt u eerst het zonnepaneel los van de laadregelaar en vervolgens de batterij. In scenario's met een DC-onderbreker zet u de DC-onderbreker eenvoudigweg in de OFF-stand.

LED-indicatoren

De laadregelaar wordt automatisch ingeschakeld na het inschakelen, waarbij de LED-indicatoren werken in overeenstemming met de relatieve operationele status.

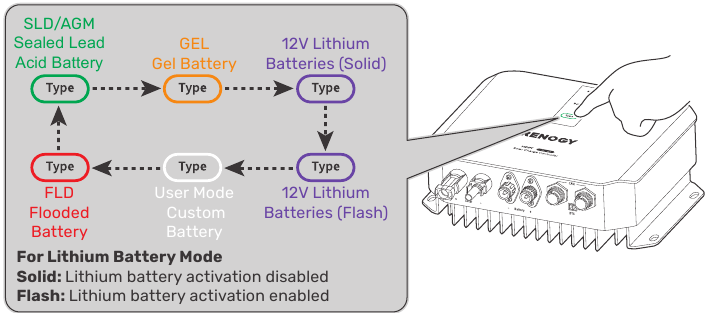

Een batterijtype instellen

Stel bij het installeren van de laadregelaar een correct batterijtype in met behulp van de Battery Type Setting Button (knop voor het instellen van het batterijtype).

• Voor niet-lithiumbatterijen kan de laadregelaar automatisch hun spanning detecteren (12 V, 24 V, 36 V of 48 V).

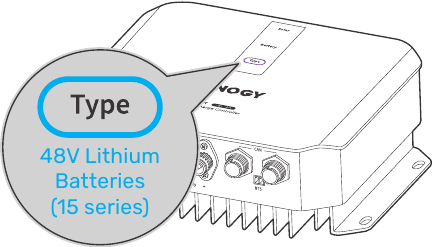

• Voor lithiumbatterijen is de laadregelaar standaard ingesteld op een spanning van 12 V. Als u 24 V, 36 V of 48 V lithiumbatterijen gebruikt, kunt u de parameters aanpassen via Renogy ONE of DC Home. Voor 48V lithiumbatterijen moet u de celserie selecteren tussen 15 Series en 16 Series in de DC Home-app. Een blauwe Type-indicator geeft een lithiumbatterij van 15 series aan.

Het is essentieel om ervoor te zorgen dat het batterijtype correct is ingesteld om mogelijke schade aan de laadregelaar te voorkomen, omdat schade aan de laadregelaar als gevolg van een onjuiste instelling van het batterijtype de garantie ongeldig maakt.

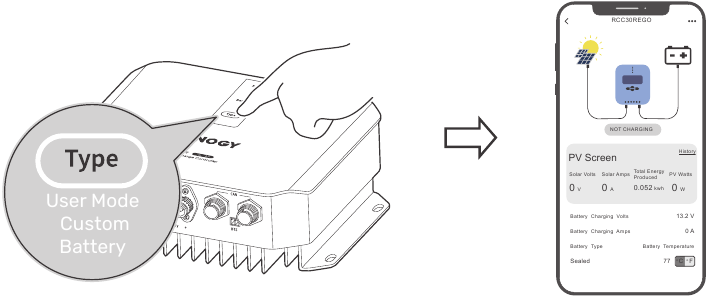

Gebruikersmodus

Met de User Mode (gebruikersmodus) kunt u de laadregelaar maximaliseren. U kunt de laadparameters aanpassen op basis van uw behoeften.
Door het batterijtype in te stellen op User Mode (gebruikersmodus) kunt u uw batterijparameters aanpassen. U kunt de parameters wijzigen in de DC Home-app.

Raadpleeg bij het aanpassen van de instellingen de gebruikershandleiding van de specifieke batterij. Neem indien nodig contact op met de fabrikant voor verdere assistentie.
De User Mode (gebruikersmodus) is van toepassing op 24 V-, 36 V- en 48 V-batterijen. Voor 48V lithiumbatterijen moet u de celserie selecteren tussen 15 Series en 16 Series in de DC Home-app. Een blauwe Type-indicator geeft een lithiumbatterij van 15 series aan.

Voor Lithium Battery Mode (lithiumbatterijmodus)

• Continu: Lithiumbatterijactivering uitgeschakeld
• Knipperen: Lithiumbatterijactivering ingeschakeld

De onderstaande tabel illustreert de standaard en aanbevolen parameters voor batterijen die op de laadregelaar kunnen worden aangesloten. De parameters kunnen variëren afhankelijk van de specifieke batterij die u gebruikt. Lees de gebruikershandleiding van de specifieke batterij of neem indien nodig contact op met de batterijfabrikant voor hulp.
Controleer eerst de onderstaande tabel voordat u batterijparameters wijzigt. Een onjuiste parameterinstelling beschadigt het apparaat en maakt de garantie ongeldig.
Lees de gebruikershandleiding van de batterij bij het aanpassen van een vooraf ingestelde batterij. Een onjuiste batterijtype selectie beschadigt de laadregelaar en maakt de garantie ongeldig.
De parameters die in de onderstaande tabel worden vermeld, zijn van toepassing op 48 V-batterijen. Deel voor 12 V-, 24 V- en 36 V-batterijen de parameterwaarden respectievelijk door 4, 2 en 1,33.

Parameters\Batterijtype	SLD	Gel	FLD	Lithium (L16)	Lithium (L15)	Gebruikersmodus
						Standaard	Aanpasbaar
Uitschakeling bij overspanning	64,0 V	64,0 V	64,0 V	64,0 V	64,0 V	64,0 V	36,0 tot 68,0 V
Spanningsbegrenzing compensatie	62,0 V	62,0 V	62,0 V	—	—	—	36,0 tot 68,0 V
Equalisatiespanning	58,4 V	—	59,2 V	—	—	—	36,0 tot 68,0 V
Boostspanning	57,6 V	56,8 V	58,4 V	56,8 V (Aanpasbaar van 36 V tot 68 V)	53,2 V (Aanpasbaar van 36 V tot 68 V)	56,8 V (Aanpasbaar van 36 V tot 68 V)	36,0 tot 68,0 V
Boost Return Voltage	57,3 V	56,5 V	58,1 V	56,5 V	52,9 V	56,5 V	36,0 tot 68,0 V
Drijfspanning	55,2 V	55,2 V	55,2 V	—	—	—	36,0 tot 68,0 V
Float Return Voltage	52,8 V	52,8 V	52,8 V	—	—	—	36,0 tot 68,0 V
Onderspanningswaarschuwing	48,0 V	48,0 V	48,0 V	48,0 V	48,0 V	48,0 V	36,0 tot 68,0 V
Onderspanning Retour	48,8 V	48,0 V	48,0 V	48,8 V	48,8 V	48,8 V	36,0 tot 68,0 V
Laagspanningsontkoppeling	44,4 V	44,4 V	44,4 V	44,4 V	44,4 V	44,4 V	36,0 tot 68,0 V
Laagspanning Herconnectie	50,4 V	50,4 V	50,4 V	50,4 V	50,4 V	50,4 V	36,0 tot 68,0 V
Vertraging bij overontlading	5 s	5 s	5 s	5 s	5 s	5 s	1 s tot 10 s
Vertraging bij boostretour	5 s	5 s	5 s	5 s	5 s	5 s	1 s tot 10 s
Vertraging bij floatretour	5 s	5 s	5 s	5 s	5 s	5 s	1 s tot 10 s
Equalisatie-interval	30 dagen	—	30 dagen	—	—	—	0 tot 250 dagen Als u deze parameter instelt op "0" (0), betekent dit dat de egalisatielading wordt uitgeschakeld.
Equalisatieduur	120 min	—	120 min	—	—	—	10 tot 600 min
Boostduur	120 min	120 min	120 min	—	—	—	10 tot 600 min
Temperatuurcompensatiefactor (mV/°C/2V)	-3	-3	-3	—	—	—	Niet van toepassing op lithiumbatterij

• Stel voor L15- en L16-lithiumbatterijen de waarde voor Overvoltage Shutdown (uitschakeling bij overspanning) in door de onderstaande formule te volgen: Werkelijke uitschakeling bij overspanning = Standaard uitschakeling bij overspanning + (Boostspanning die u hebt ingesteld voor de laadregelaar - Standaard boostspanning in de gebruikersmodus).

Overladen en overmatige gasvorming kunnen de batterijplaten beschadigen en het afstoten van materiaal erop activeren. Een te hoge egalisatielaadspanning of een te lange egalisatielading kan de batterij beschadigen. Bekijk zorgvuldig de specifieke vereisten van de batterij die in het systeem wordt gebruikt.
Het wordt aanbevolen om alleen niet-gesloten, geventileerde, overstroomde loodzuurbatterijen met natte cellen te gebruiken in de egalisatiefase.
Egaliseer geen VRLA-type AGM-, gel- en lithiumcelbatterijen, tenzij dit is toegestaan door batterijfabrikanten.
Als er geen egalisatie vereist is, stel deze dan in op dezelfde spanning als Boost.
Controleer de onderstaande tabel voordat u batterijparameters in de gebruikersmodus wijzigt en raadpleeg de batterijfabrikant om te controleren of wijziging is toegestaan. Een onjuiste parameterinstelling beschadigt het apparaat en maakt de garantie ongeldig.

Parameters	Beschrijving
Uitschakeling bij overspanning	De standaard beveiligingsspanning is 16 V voor 12 V-systemen (voor 24 V-, 36 V- en 48 V-systemen verdubbelt, verdrievoudigt en verviervoudigt de laadregelaar respectievelijk 16 V). Een onjuiste instelling kan het veilige gebruik van de batterij beïnvloeden. Raadpleeg de batterijfabrikant en controleer of deze spanningswaarde moet worden gewijzigd.
Equalisatiespanning	Raadpleeg voor loodzuurbatterijen uw batterijfabrikant om de spanningswaarde te verkrijgen en voltooi vervolgens de instellingen volgens de feedback. Als er geen egalisatie vereist is, stel deze dan in op dezelfde spanning als Boost.
Boostspanning	Deze waarde heeft invloed op de vraag of de batterij volledig kan worden opgeladen. Raadpleeg de batterijfabrikant en stel de waarde correct in.
Drijfspanning
Onderspanningswaarschuwing	Deze spanningswaarde heeft invloed op de levensduur van de batterij. Raadpleeg de batterijfabrikant en controleer of deze spanningswaarde moet worden ingesteld.
Laagspanningsuitschakeling
Laagspanning Herconnectie
Boostduur	Raadpleeg de batterijfabrikant als het nodig is om deze waarden in te stellen.
Equalisatieduur
Equalisatie-interval

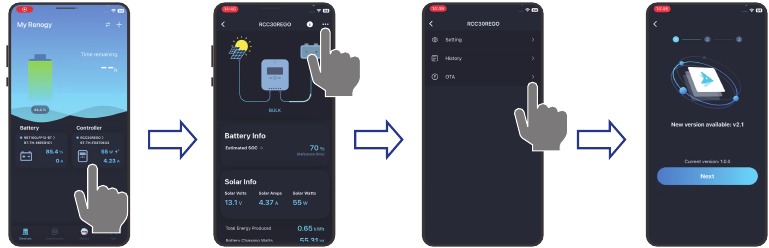

OTA-upgrade

Om de beste prestaties van de laadregelaar te garanderen, kunt u de firmware van de laadregelaar upgraden in de DC Home-app. Tik op de startpagina van de DC Home-app op het laadregelaarpictogram, tik op ... in de rechterbovenhoek en tik op OTA. Volg de instructies in de upgradewizard om de upgrade te voltooien.

De laadregelaar bewaken

Afhankelijk van de specifieke toepassing kan de laadregelaar communicatieverbindingen met korte of lange afstand tot stand brengen met bewakingsapparaten. Deze bewakingsapparaten vergemakkelijken real-time bewaking, programmering en volledig systeembeheer, en bieden uitgebreide controle en verbeterde flexibiliteit.
Zorg ervoor dat de Bluetooth van uw telefoon is ingeschakeld.
De versie van de DC Home-app is mogelijk bijgewerkt. Illustraties in de gebruikershandleiding dienen slechts ter referentie. Volg de instructies op basis van de huidige app-versie.
Zorg ervoor dat de laadregelaar correct is geïnstalleerd en ingeschakeld voordat deze wordt gekoppeld aan de DC Home-app.
Om optimale systeemprestaties te garanderen, houdt u de telefoon binnen 3 meter van de laadregelaar.
Download de DC Home-app. Log in op de app met uw account.

Bewaking op korte afstand via de DC Home-app

Als alleen bewaking op korte afstand vereist is, verbindt u de laadregelaar rechtstreeks met de DC Home-app via de Bluetooth van uw telefoon.

1. Open de DC Home-app. Tik op + om naar nieuwe apparaten te zoeken.
2. Tik op Confirm (Bevestigen) om het nieuw gevonden apparaat aan de apparatenlijst toe te voegen.
3. Tik op het pictogram van de laadregelaar om de interface met apparaatinformatie te openen.

Draadloze bewaking op lange afstand

Als communicatie en programmering op lange afstand vereist zijn, verbindt u de laadregelaar met de Renogy ONE Core (apart verkrijgbaar) via Bluetooth, en de Renogy ONE Core met de DC Home-app via wifi.

Aanbevolen onderdelen

Onderdelen die zijn gemarkeerd met "*" zijn verkrijgbaar op renogy.com.
Zorg ervoor dat de Renogy ONE Core is ingeschakeld voordat u de verbinding maakt.
Raadpleeg de Renogy ONE Core User Manual voor instructies over de Renogy ONE Core.
Zorg ervoor dat de laadregelaar niet met andere apparaten communiceert.

1. Verbind de laadregelaar met de Renogy ONE Core via de Bluetooth van uw telefoon.
2. Koppel de Renogy ONE Core met de DC Home-app via wifi.

Bekabelde bewaking op lange afstand

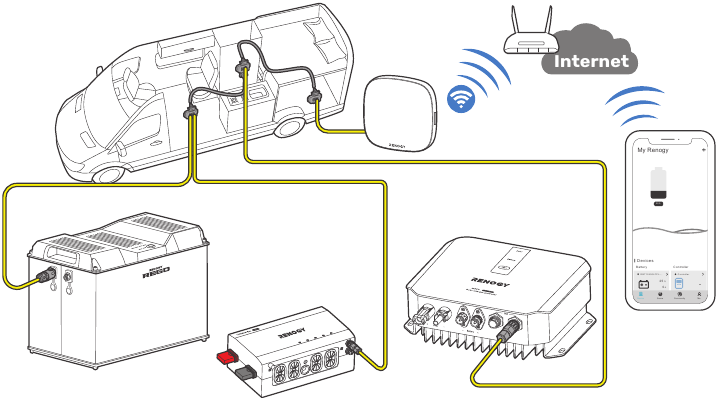

Backbone-netwerk

Als communicatie en programmering op lange afstand vereist zijn, verbindt u de laadregelaar via kabels met de Renogy ONE Core, en de Renogy ONE Core met de DC Home-app via wifi.

Aanbevolen onderdelen en accessoires

Onderdelen die zijn gemarkeerd met "*" zijn verkrijgbaar op renogy.com.
Zorg ervoor dat de Renogy ONE Core is ingeschakeld voordat u de verbinding maakt.
Raadpleeg de Renogy ONE Core User Manual voor instructies over de Renogy ONE Core.
Zorg ervoor dat de laadregelaar niet met andere apparaten communiceert.
Selecteer de juiste communicatiekabel (apart verkrijgbaar) op basis van de afstand tussen de apparaten. De communicatiekabel mag niet langer zijn dan 6 meter.
Er worden verschillende terminalblokstekkers gebruikt op verschillende Common Drop Taps en volgen verschillende pinouts. Neem contact op met de fabrikant van de camper als u niet zeker bent van de pinout van de terminalblokstekker.

1. Vervang de afgesloten drop tap aan een van beide uiteinden van de RV-C-bus door de Common Drop Tap (niet meegeleverd). Maak de blanke draden van de Drop Cable (niet meegeleverd) vast op de terminalblokstekker van de Common Drop Tap volgens de pinout van de terminalblokstekker. Sluit de Drop Cable aan op de RJ45-poort van de Renogy ONE Core.
2. Bewaak en programmeer het complete systeem op de Renogy ONE Core of de DC Home-app.

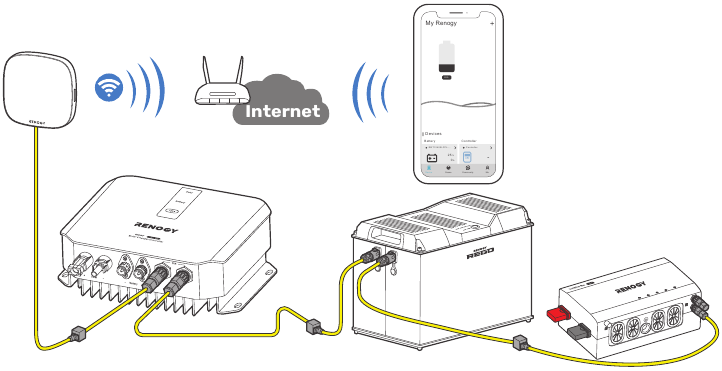

Daisy chain-netwerk

Als communicatie en programmering op lange afstand vereist zijn, verbindt u de laadregelaar via kabels met de Renogy ONE Core, en de Renogy ONE Core met de DC Home-app via wifi.

Aanbevolen onderdelen en accessoires

Onderdelen en accessoires die zijn gemarkeerd met "*" zijn verkrijgbaar op renogy.com.
Zorg ervoor dat de Renogy ONE Core is ingeschakeld voordat u de verbinding maakt.
Raadpleeg de Renogy ONE Core User Manual voor instructies over de Renogy ONE Core.
Zorg ervoor dat de laadregelaar niet met andere apparaten communiceert.
Selecteer de juiste communicatiekabel (apart verkrijgbaar) op basis van de afstand tussen de apparaten. De communicatiekabel mag niet langer zijn dan 6 meter.

1. Verwijder de afsluitstekker van het Renogy-apparaat aan een van beide uiteinden van de daisy chain.
2. Verbind de Renogy ONE Core met de vrije CAN-communicatiepoort op het Renogy-apparaat met de communicatieadapterkabel (apart verkrijgbaar) en de RJ45-ethernetkabel.
3. Koppel de Renogy ONE Core met de DC Home-app. Bewaak en programmeer het complete systeem op de Renogy ONE Core of de DC Home-app.

Werkingslogica

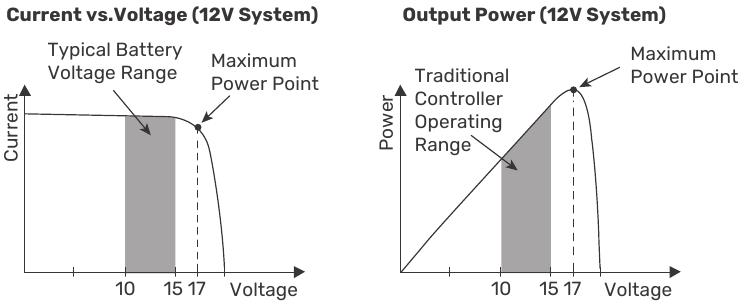

Laadalgoritme

De Renogy 12V/24V/36V/48V 30A MPPT Solar Charge Controller gebruikt de Maximum Power Point Tracking (MPPT)-technologie om het maximale vermogen uit aangesloten zonnepanelen te halen. Met een automatisch trackingalgoritme kan de laadregelaar de spanning van het maximale vermogenspunt volgen, dat verandert met de weersomstandigheden, waardoor de maximale vermogensopbrengst gedurende de dag wordt gegarandeerd.
Idealiter is het vermogen dat in het zonnepaneel wordt opgewekt gelijk aan het vermogen dat aan de batterij wordt geleverd. Vermogen is het product van spanning (V) x stroom (A). Daarom, uitgaande van een efficiëntie van 100%, is het vermogen dat in de laadregelaar gaat gelijk aan het vermogen dat in de batterij gaat, zoals hieronder weergegeven:
Vermogen In = Vermogen Uit
Volt In * Ampère In = Volt Uit * Ampère Uit
De spanning van het maximale vermogenspunt, ook wel piekspanning (Vmp) genoemd, varieert echter met de intensiteit van het zonlicht en met de temperatuur van de zonnecel. In scenario's waarin de Vmp van het zonnepaneel daalt als gevolg van de weersomstandigheden, past een MPPT-laadregelaar de uitgangsstroom aan om het meeste vermogen uit de zonnepanelen te halen.

Stroomversterking

Omdat de spanning van het maximale vermogenspunt (Vmp) van het zonnestelsel groter is dan de batterijspanning, is het potentiaalverschil evenredig met de stroomversterking. De spanning van het zonnepaneel moet worden verlaagd tot een snelheid waarmee de batterij op een stabiele manier kan worden opgeladen. In vergelijking met traditionele laadregelaars verspilt de Rover-laadregelaar de verlaagde spanning niet.
Hij "verhoogt" de stroom in het zonnestelsel met een conversie-efficiëntie van maximaal 98%. Het is heel goed mogelijk dat de zonnemodule 8 ampère stroom in de laadregelaar invoert en dat de laadregelaar 10 ampère stroom naar de batterij stuurt. Het volgende toont een grafisch punt over de output van MPPT-technologie.

Beperkende effectiviteit

Hoge temperatuur is de natuurlijke vijand van zonnepanelen. Met de toename van de omgevingstemperatuur neemt de Vmp van het zonnepaneel af, wat de stroomopwekking van het zonnepaneel beperkt. De laadregelaar ondervindt een onvermijdelijke afname van de laadprestaties, zelfs met de MPPT-technologie. In dit geval is het beter om zonnepanelen met een hogere nominale spanning te gebruiken, zodat de batterij nog steeds een stroomversterking kan krijgen, zelfs als de spanning evenredig daalt.

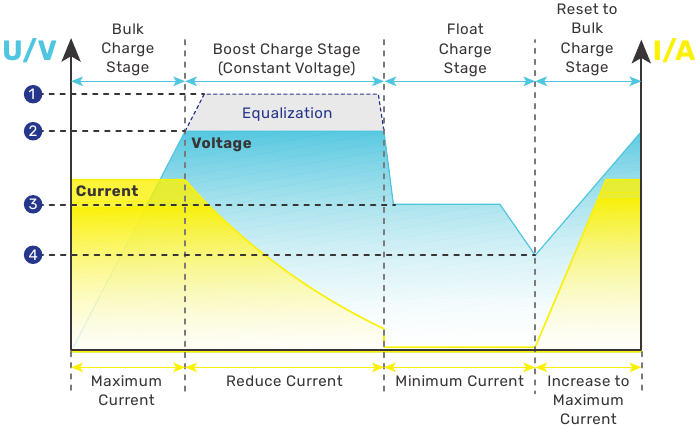

Adaptief vierfasenladen

De Renogy 12V/24V/36V/48V 30A MPPT Solar Charge Controller heeft een vierfasen-batterijlaadalgoritme voor een snel, efficiënt en veilig opladen van de batterij. De fasen omvatten: Bulk Charging, Boost Charging, Float Charging en Equalization.

1. Equalization laadspanning
2. Boost laadspanning
3. Float laadspanning
4. Laagspanningsontkoppeling Herstel laadspanning

Pas de tijd aan afhankelijk van de specifieke grootte van de batterijbank.

Bulk Charge Stage (Bulklaadfase)
De laadregelaar levert een constante stroom totdat de batterijspanning de boostspanning bereikt. Hij gebruikt 100% van het beschikbare zonne-energie om de batterij op te laden.

Boost Charge Stage (Boostlaadfase)
De laadregelaar levert een constante spanning en vermindert de stroom langzaam gedurende deze fase.
Standaard boostduur: 2 uur. Na deze tijd gaat de lader naar de floatfase.
De boostduur is niet van toepassing op lithiumbatterijen.
De fase wordt bepaald door interne software in de laadregelaar.

Float Charge Stage (Druppellaadfase)
Tijdens deze fase levert de laadregelaar een constante spanning die wordt bepaald door de geselecteerde batterij en houdt de stroom op een minimaal niveau. Deze fase fungeert als een druppellader.
Na het bereiken van een constante spanning in het laadproces, verlaagt de laadregelaar de spanning naar een floatniveau. Op dit punt is de batterij volledig opgeladen en wordt overtollige stroom omgezet in warmte of gas. De lader handhaaft vervolgens een lagere spanning om het stroomverbruik te compenseren, waardoor een volledige batterijcapaciteit wordt gegarandeerd. Als een belasting de laadstroom overschrijdt, verlaat de lader de floatmodus en keert terug naar bulkladen.
Druppelladen is niet van toepassing op lithiumbatterijen.

Equalization (Equalisatie)
Deze fase is alleen beschikbaar voor batterijen met equalisatie, zoals niet-gesloten, geventileerde, overstroomde en natte loodzuurbatterijen. Tijdens deze fase worden de batterijen op een hogere spanning geladen dan normaal en voor de meeste batterijen kan dit schade veroorzaken. Raadpleeg de gebruikershandleiding van de batterij of neem contact op met de batterijfabrikant om te zien of deze fase nodig is.
Tijdens het equalisatieladen blijft de laadregelaar in deze fase totdat er voldoende laadstroom van het zonnepaneel komt. Houd er rekening mee dat er geen belasting op de batterijen mag zijn tijdens het equalisatieladen.
Overladen en overmatige gasvorming kunnen batterijplaten beschadigen, wat leidt tot materiaalverlies. Bekijk de specifieke vereisten van de batterij zorgvuldig om schade door langdurig of buitensporig hoog equalisatieladen te voorkomen.
Equalisatie kan de batterijspanning verhogen tot niveaus die gevoelige DC-belastingen kunnen beschadigen. Zorg ervoor dat de toegestane ingangsspanningen van alle belastingen de ingestelde spanning overschrijden tijdens het equalisatieladen.

Lithiumbatterijen activeren

De laadregelaar kan aangesloten lithiumbatterijen activeren. Lithiumbatterijen kunnen in de slaapstand gaan wanneer de ingebouwde beveiliging wordt geactiveerd. In dat geval levert de laadregelaar een kleine stroom om de slapende lithiumbatterij te reactiveren. De lithiumbatterij kan na succesvolle activering normaal worden opgeladen.

Operation Condition (Bedrijfsconditie)
Standaard is de lithiumbatterijactiveringsfunctie op de laadregelaar uitgeschakeld voordat deze de fabriek verlaat. U kunt de functie handmatig in- of uitschakelen in de DC Home-app. De activeringsfunctie werkt wanneer aan beide volgende voorwaarden is voldaan:

• De activeringsfunctie is alleen van toepassing als het batterijtype is ingesteld op LI op de laadregelaar. Zie "Set a Battery Type" (Een batterijtype instellen).
• U moet de activeringsfunctie handmatig inschakelen in de DC Home-app.

Operation Logic (Werkingslogica)

1. De laadregelaar levert een constante spanning om de lithiumbatterij te activeren.
2. Na een periode van opladen stopt de laadregelaar tijdelijk de activering en detecteert de batterijspanning.
3. De laadregelaar bepaalt het stoppen of voortzetten van het opladen op basis van de gedetecteerde spanning.

De gedetailleerde laadspanning en -duur variëren specifiek per nominale batterijspanning, zoals weergegeven in de onderstaande tabel.

Nominale batterijspanning	Laadspanning	Laadduur	Gedetecteerde batterijspanning	Volgende stap opladen
12V	> 13,6V	Een periode	< 9V	Doorgaan
			> 12V	Stoppen
24V	> 27,2V	1 min	< 18V	Doorgaan
			> 24V	Stoppen
36V	> 40,8	Een periode	< 27V	Doorgaan
			> 36V	Stoppen
48V	> 54,4V	Een periode	< 36V	Doorgaan
			> 48V	Stoppen

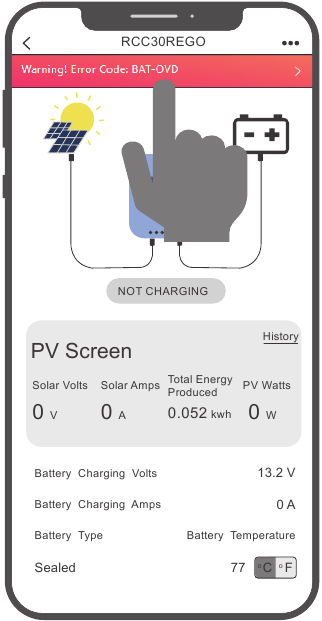

Probleemoplossing

U kunt foutmeldingen ontvangen op DC Home wanneer de laadregelaar defect is. Log in op de DC Home-app voor details over de probleemoplossing.

Voor technische ondersteuning kunt u contact opnemen met onze technische dienst via renogy.com/contact-us.

Afmetingen en specificaties

Afmetingen

Maattolerantie: ±0,2 inch (0,5 mm)

Technische specificaties

Laadregelaar
Nominale systeemspanning	12V/24V/36V/48V (automatische detectie voor niet-lithiumbatterijen)
Nominaal laadvermogen	440W@12V; 880W@24V; 1314W@36V; 1700W@48V
Nominale laadstroom	30A
Bedrijfsspanningsbereik batterij	8V tot 64V
Maximale zonne-ingangsstroom	25A
Maximale zonne-ingangsspanning	150V
Batterijtype	AGM/Gel/SLD/FLD/LI (vier celgroepen) en gebruikersmodus
Piek MPPT-trackingefficiëntie	> 99,9%
Laadconversie-efficiëntie	> 97%
Lithiumbatterijactivering	Ondersteund
Parallelle verbinding	Twee
Conventionele gegevens
Stand-by stroomverbruik	0,576W@12V; 0,672W@24V; 0,972W@36V; 1,344W@48V
Bedrijfstemperatuur	-31°F tot 149°F/-35°C tot 65°C (Vermogensreductie boven 113°F/45°C)
Opslagtemperatuur	-31°F tot 176°F/-35°C tot 80°C
Temperatuurcompensatie	-3 mV/°C/2V
Aarding	Gemeenschappelijk negatief
IP-classificatie	IP43
Bedrijfsvochtigheid	0% tot 95%, geen condensatie
Afmetingen (L x B x H)	9,84 x 7,40 x 3,17 inch/250 x 188 x 80 mm
Gewicht	< 7,93 lbs/< 3,6 kg
Communicatie	Ingebouwde Bluetooth en RV-C
Geluid	< 30 dB
Maximale hoogte	3500m Volledig nominaal vermogen bij < 3000m Verminderd vermogen bij > 3000m
Garantie	5 jaar
Certificering	FCC, RoHS, CE, SAA, RCM en UL 1741
Basisfunctie voor bescherming
Zonne-overspanningsbeveiliging, Zonne-omgekeerde polariteitsbeveiliging, Zonne-kortsluitbeveiliging, Zonne-uitgangsbeperkingsbeveiliging, Batterij-overspanningsbeveiliging, Batterij-onderspanningsbeveiliging, Anti-omgekeerde batterijaansluitingsbeveiliging, Batterij-kortsluitbeveiliging, Batterij-overtemperatuurbeveiliging, Batterij-ondertemperatuurbeveiliging, Regelaar-overtemperatuurbeveiliging, Omgekeerde stroom 's nachts beveiliging en Batterijbeveiligingseenheid (BPU).

Onderhoud

Inspectie

Voor optimale prestaties wordt aanbevolen om deze taken regelmatig uit te voeren.

• Zorg ervoor dat de laadregelaar is geïnstalleerd in een schone, droge en geventileerde ruimte.
• Zorg ervoor dat er geen schade of slijtage aan de kabels is.
• Zorg voor de stevigheid van de connectoren en controleer of er losse, beschadigde of verbrande verbindingen zijn.
• Zorg ervoor dat de indicatoren in goede staat zijn.
• Zorg ervoor dat er geen corrosie, isolatieschade of verkleuringssporen van oververhitting of verbranding zijn.
• Als de laadregelaar vuil is, gebruik dan een vochtige doek om de buitenkant van het apparaat schoon te maken om te voorkomen dat stof en vuil zich ophopen. Voordat de laadregelaar wordt ingeschakeld, moet u ervoor zorgen dat deze na het reinigen volledig droog is.

In sommige toepassingen kan corrosie rond de aansluitingen voorkomen. Corrosie kan schroeven losmaken en de weerstand verhogen, wat leidt tot vroegtijdig falen van de verbinding. Breng periodiek diëlektrisch vet aan op elk aansluitingscontact. Diëlektrisch vet stoot vocht af en beschermt de aansluitingscontacten tegen corrosie.
Risico op elektrische schok! Zorg ervoor dat alle stroomvoorzieningen zijn uitgeschakeld voordat u aansluitingen op de laadregelaar aanraakt.

Reiniging

Volg de onderstaande stappen om de laadregelaar regelmatig te reinigen.

• Koppel alle kabels los die op de laadregelaar zijn aangesloten.
• Draag de juiste beschermende uitrusting en gebruik geïsoleerd gereedschap tijdens het gebruik. Wees voorzichtig bij het aanraken van blanke aansluitingen van condensatoren, aangezien deze hoge dodelijke spanningen kunnen vasthouden, zelfs nadat de stroom is verwijderd.
• Veeg de behuizing van de laadregelaar en de connectorcontacten af met een droge doek of een niet-metalen borstel. Als het nog steeds vuil is, kunt u huishoudelijke schoonmaakmiddelen gebruiken.
• Zorg ervoor dat de ventilatiegaten niet verstopt zijn.
• Droog de laadregelaar af met een schone doek en houd het gebied rond de laadregelaar schoon en droog.
• Zorg ervoor dat de laadregelaar volledig droog is voordat u hem weer aansluit op het zonnepaneel en de batterij.

Opslag

Volg de onderstaande tips om ervoor te zorgen dat de laadregelaar goed wordt opgeslagen.

• Koppel alle kabels los die op de laadregelaar zijn aangesloten.
• Door diëlektrisch vet op elk aansluitpunt aan te brengen, stoot het diëlektrische vet vocht af en beschermt het de connectorcontacten tegen corrosie.
• Bewaar de laadregelaar in een goed geventileerde, droge en schone omgeving met een temperatuur tussen -31°F tot 176°F (-35°C tot 80°C).

Noodgevallen

In het geval van een bedreiging van de gezondheid of veiligheid, begin altijd met de onderstaande stappen voordat u andere suggesties aanpakt.

• Neem onmiddellijk contact op met de brandweer of een ander relevant noodhulpteam.
• Informeer alle mensen die mogelijk getroffen zijn en zorg ervoor dat ze het gebied kunnen evacueren.

Voer de onderstaande voorgestelde acties alleen uit als dit veilig is.

Brand

1. Koppel alle kabels los die op de laadregelaar zijn aangesloten.
2. Blus de brand met een brandblusser. De voorkeur gaat uit naar CO₂- en ABC-brandblussers. U kunt ook water gebruiken om de brand te blussen als er geen betere brandblussers zijn.

Gebruik geen brandblussers van type D (ontvlambaar metaal).

Overstroming

1. Als de laadregelaar onder water staat, blijf dan uit de buurt van het water.
2. Koppel alle kabels los die op de laadregelaar zijn aangesloten.

Geur

1. Ventileer de ruimte. Koppel alle kabels los die op de laadregelaar zijn aangesloten.
2. Zorg ervoor dat er niets in contact staat met de laadregelaar.

Geluid

1. Koppel alle kabels los die op de laadregelaar zijn aangesloten.
2. Zorg ervoor dat er geen vreemde voorwerpen vastzitten in de terminals van de laadregelaar.

Renogy-ondersteuning

Om onnauwkeurigheden of weglatingen in deze beknopte handleiding of gebruikershandleiding te bespreken, bezoekt u ons of neemt u contact met ons op via:
renogy.com/support/downloads
contentservice@renogy.com
Vragenlijstonderzoek

Om meer mogelijkheden van zonnestroomsystemen te verkennen, bezoekt u het Renogy Learning Center op:
renogy.com/learning-center

Voor technische vragen over uw product in de VS, neemt u contact op met het technische ondersteuningsteam van Renogy via:
renogy.com/contact-us
1(909)2877111

Voor technische ondersteuning buiten de VS, bezoekt u de lokale website hieronder:
Canada ca.renogy.com
Australië au.renogy.com
Zuid-Korea kr.renogy.com
Verenigd Koninkrijk uk.renogy.com
China www.renogy.cn
Japan jp.renogy.com
Duitsland de.renogy.com
Overig Europa eu.renogy.com

Renogy Empowered
Renogy streeft ernaar mensen over de hele wereld te ondersteunen door middel van voorlichting en distributie van doe-het-zelf-vriendelijke oplossingen voor hernieuwbare energie.
We willen een drijvende kracht zijn voor duurzaam leven en energieonafhankelijkheid.
Ter ondersteuning van deze inspanning maakt ons assortiment zonneproducten het mogelijk om uw ecologische voetafdruk te minimaliseren door de behoefte aan netstroom te verminderen.

Duurzaam leven met Renogy
Wist u dat? In een bepaalde maand zal een zonne-energiesysteem van 1 kW...

• Voorkomen dat 77 kilo steenkool wordt verbrand
• Voorkomen dat 136 kilo CO₂ in de atmosfeer wordt uitgestoten
• Voorkomen dat 397 liter water wordt verbruikt

Renogy Power PLUS
Met Renogy Power Plus blijft u op de hoogte van aanstaande innovaties op het gebied van zonne-energie, kunt u uw ervaringen delen met uw zonne-energiereis en in contact komen met gelijkgestemde mensen die de wereld veranderen in de Renogy Power Plus-community.
@Renogy Solar
@renogyofficial
@Renogy
RENOGY.COM

Referenties

• Renogy US Official | Trusted Energy Solutions
• Contact Us | Renogy Solar Panels and Complete Solar Kits
• Renogy US Official | Trusted Energy Solutions
• Series vs. Parallel
• Contact Us | Renogy Solar Panels and Complete Solar Kits
• Google Play
• App Store - Apple
• https://store-fhnch.mybigcommerce.com/content/RSHGWSN-W02W-G1-US/UM_Renogy%20ONE%20Core_A0.pdf
• Contact Us | Renogy Solar Panels and Complete Solar Kits
• Downloads
• Renogy Learning Center
• Renogy CA Official | Trusted Energy Solutions
• Renogy AU Official | Trusted Energy Solutions
• Renogy UK Official | Trusted Energy Solutions
• RENOGY如果新能源 | 让每个人拥有独立清洁的能源
• Renogy JP 公式サイト| 信頼のエネルギーソリューション
• Renogy DE Official | Trusted Energy Solutions
• Renogy EU Official | Trusted Energy Solutions

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Renogy RCC30REGO Handleiding

Beschikbare talen
