Renogy One M1 Handleiding

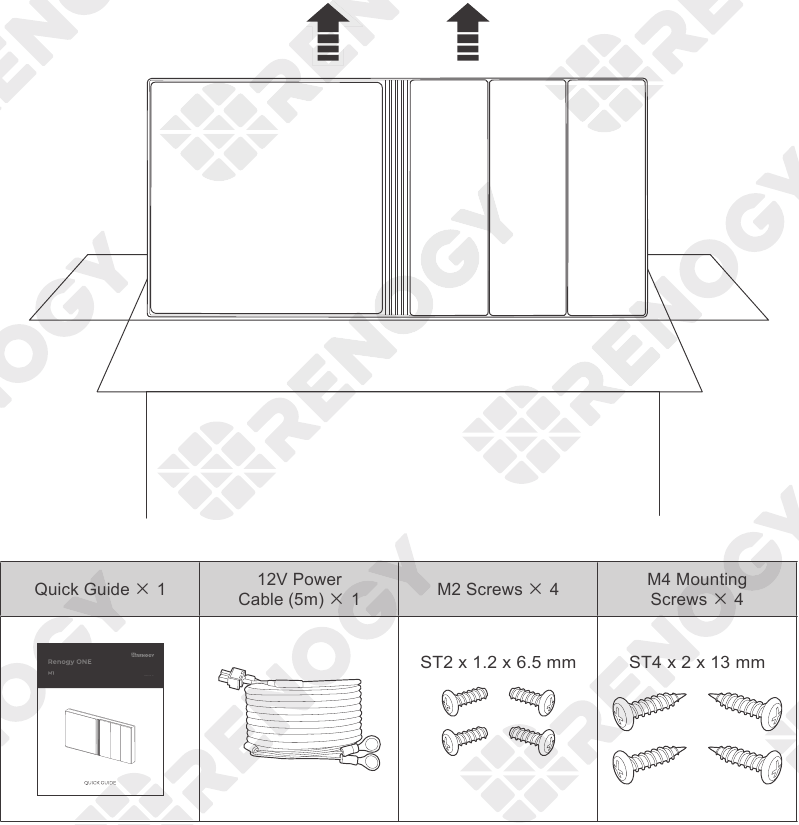

Inhoud van de verpakking

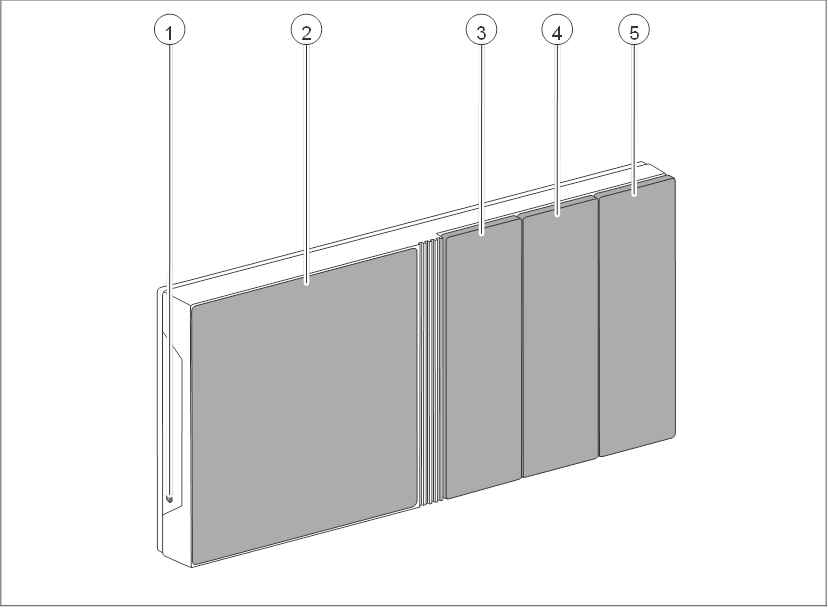

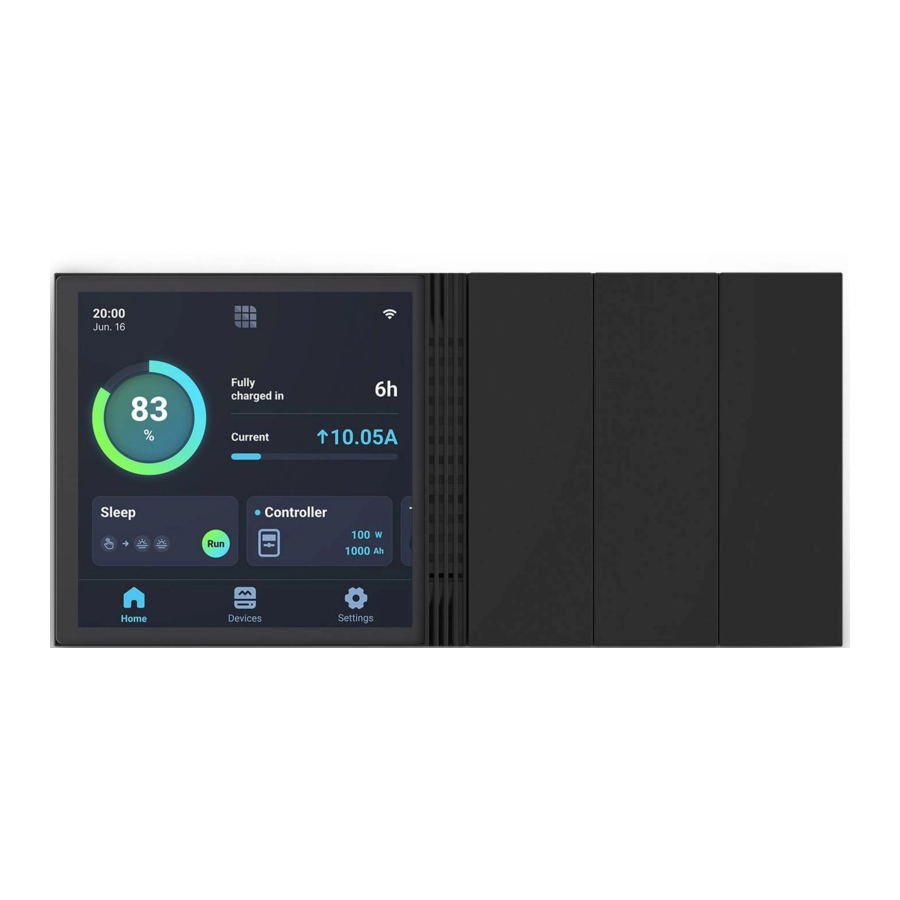

Productoverzicht

1. Power Button (Aanknop)
2. Touch Screen (Aanraakscherm)
3. Panel Switch 1 (Paneelschakelaar 1)
4. Panel Switch 2 (Paneelschakelaar 2)
5. Panel Switch 3 (Paneelschakelaar 3)

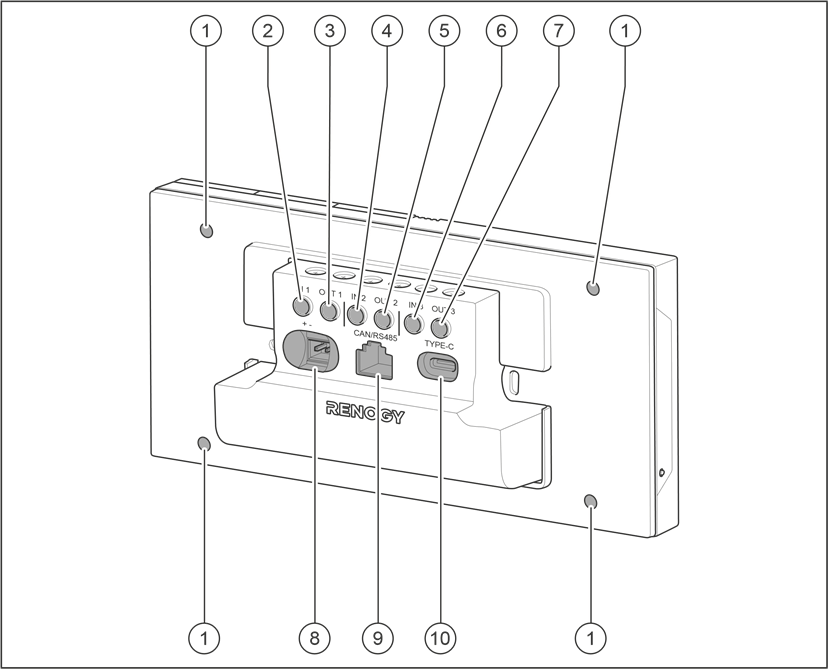

1. Bevestigingsgaten
2. IN 1 (Externe belasting ingang)
3. OUT 1 (Externe belasting uitgang)
4. IN 2 (Externe belasting ingang)
5. OUT 2 (Externe belasting uitgang)
6. IN 3 (Externe belasting ingang)
7. OUT 3 (Externe belasting uitgang)
8. Power Port (Voedingspoort) (12V, 3,5W)
9. RJ45 Port (RJ45-poort)
10. Alternatieve voedingsingang (Type-C, 5V, 3,5W)

• Inspecteer de Renogy ONE op zichtbare schade, waaronder scheuren, deuken, vervorming en andere zichtbare afwijkingen, vóór de installatie.

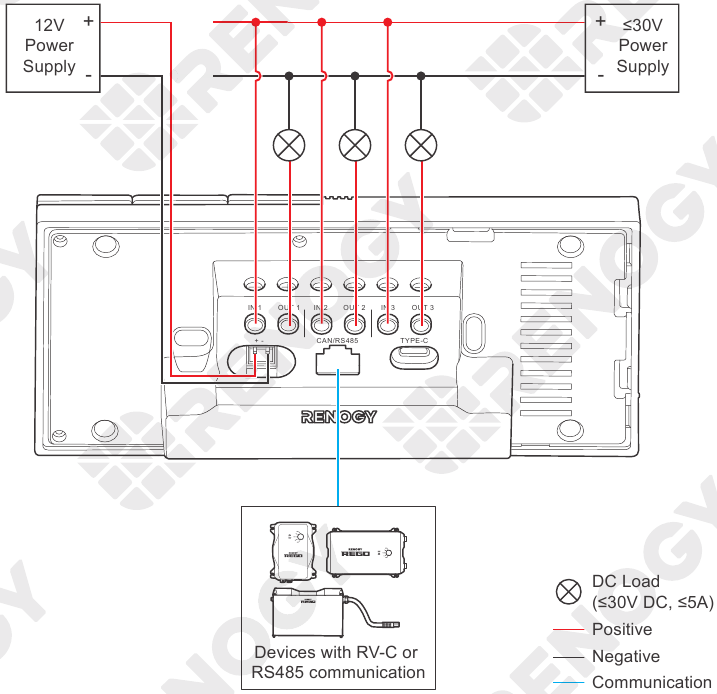

Bedradingsschema

• De illustraties in de Snelgids zijn uitsluitend ter referentie.
• Renogy ONE is alleen geschikt voor veilig gebruik in gebieden onder 2.000 meter boven zeeniveau.
• Er bevinden zich geen door de gebruiker te onderhouden onderdelen in de Renogy ONE. Demonteer of probeer deze niet te repareren.

Communicatieschema

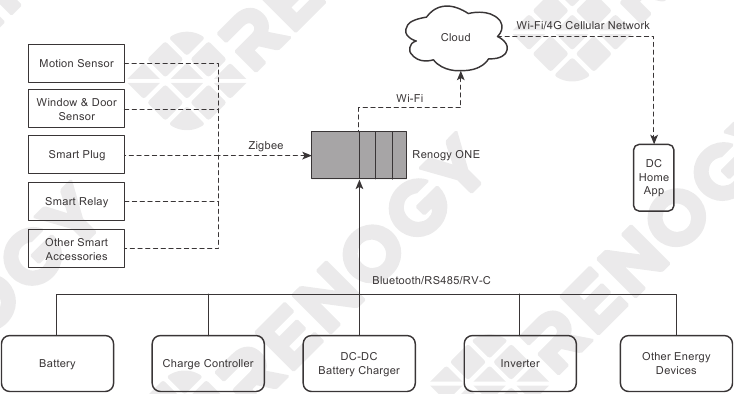

Renogy ONE Communicatiearchitectuur

Om een goede compatibiliteit te garanderen, wordt aanbevolen om energieapparaten en slimme accessoires van Renogy te gebruiken.

Communicatieverbindingen energieapparaat

Bluetooth

1. Voor apparaten met een ingebouwde Bluetooth-module of een externe Bluetooth-module (Renogy BT-1 of BT-2):

2. Voor apparaten die zijn aangesloten op de Renogy Communication Hub en BT-2:


RS485-communicatie

1. Voor een enkel apparaat met een RJ45-poort:

2. Voor apparaten die zijn aangesloten op de Renogy Communication Hub:


RV-C-communicatie
Voor REGO-apparaten die zijn aangesloten met een RV-C-daisy chain-topologie:
RV-C Daisy Chain-topologie

Neem voor backbone-topologie contact op met onze klantenservice via renogy.com/contact-us/.

Voorbereiding

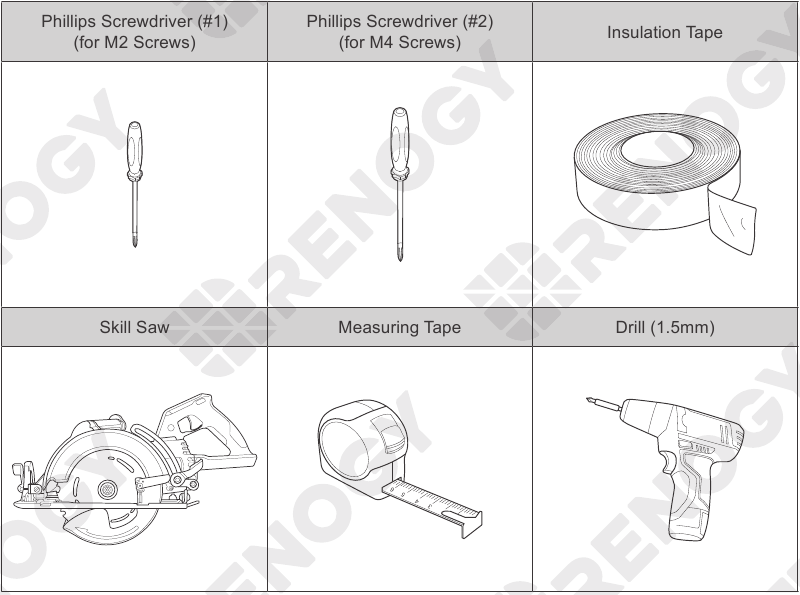

Benodigde gereedschappen

• Volg de onderstaande installatiestappen een voor een om herbewerking te voorkomen.

Benodigde gereedschappen

Montagesjabloon
Scheur dit stuk papier af en plak het op de montagelocatie om gaten te boren.
U kunt ook een ander stuk papier gebruiken als montagesjabloon.
Het installatiegat is 110 mm × 65 mm (4,33 inch x 2,56 inch).

Montagelocatie

• Installeer Renogy ONE op een verticaal oppervlak binnenshuis, beschermd tegen direct zonlicht, hoge temperaturen en water. Zorg voor een goede ventilatie.
• Voor de montage van Renogy ONE zijn installatiegaten nodig. Zorg ervoor dat u gaten kunt boren op de montagepositie.
• Om een goede draadloze communicatie voor Renogy ONE te garanderen, houdt u deze uit de buurt van metalen voorwerpen op een minimale afstand van 200 mm of 7,9 inch.
• Als de meegeleverde 12V-voedingskabel niet lang genoeg is om Renogy ONE op uw DC-voeding aan te sluiten, selecteert u een andere montagepositie of gebruikt u een verlengkabel (≥ 22 AWG).
• Controleer de polariteiten van de meegeleverde kabel en de verlengkabel voordat u ze aansluit. Een contact met omgekeerde polariteit zal leiden tot abnormale werking. De verlengkabel mag niet langer zijn dan 10 meter.
• Zorg ervoor dat de basisafdekking van Renogy ONE stevig aan de muur is bevestigd om te voorkomen dat deze eraf valt.

Plak het montagesjabloon op de geselecteerde montagelocatie en meet of de 12V-voedingskabel lang genoeg is om Renogy ONE op uw DC-voeding aan te sluiten.

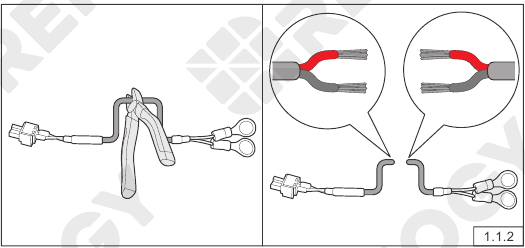

Als de meegeleverde 12V-voedingskabel niet lang genoeg is om Renogy ONE op uw DC-voeding aan te sluiten, selecteert u een andere montagepositie of gebruikt u een verlengkabel (≥ 22 AWG). Als u de 12V-voedingskabel niet hoeft te verlengen, gaat u naar Afbeelding 1.1.4. Knip de meegeleverde 12V-voedingskabel door en verwijder een deel van de isolatie.

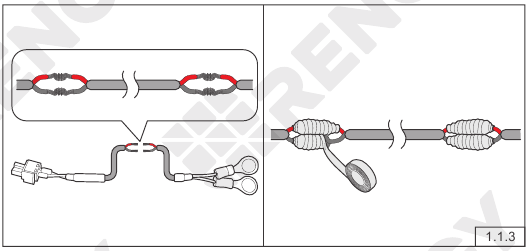

Verwijder wat isolatie van de verlengkabel en sluit de kabel aan op de meegeleverde 12V-voedingskabel. Plak de afgesneden gebieden af.

Gebruik de boor en de decoupeerzaag om het installatiegat te graven volgens de grijze markering op het montagesjabloon.

Scheur het montagesjabloon af.

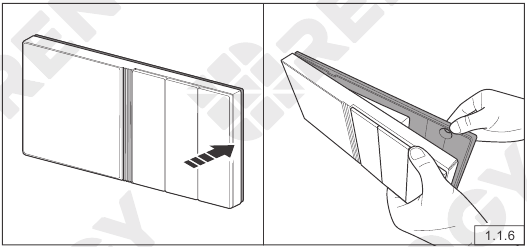

Verwijder de basisafdekking van Renogy ONE met een kruiskopschroevendraaier (#2).

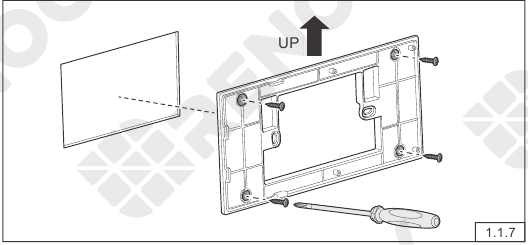

Plaats het uitstekende deel van de basisafdekking in het installatiegat (in een richting en positie zoals weergegeven in Afbeelding 1.1.7) en gebruik een kruiskopschroevendraaier om de basisafdekking vast te maken met vier M4-montageschroeven door het montagegat.
Let op: schroeven worden recht in de montagegaten gedraaid om ervoor te zorgen dat de basisafdekking perfect in Renogy ONE past.

Stroombedrading

• Renogy ONE kan worden aangesloten op een DC-voeding van maximaal 16V; anders kan Renogy ONE beschadigd raken.
• De illustraties in deze snelgids zijn gebaseerd op scenario's waarin de REGO 12V 400Ah Lithium Iron Phosphate Battery en de REGO 3 Ports 400A Battery Combiner Box als voeding worden gebruikt.
• Zorg ervoor dat de DC-voeding is uitgeschakeld voordat u deze aansluit.
• Controleer de polariteiten van de DC-voeding voordat u deze aansluit. Een contact met omgekeerde polariteit zal leiden tot abnormale werking.
• Na een correcte aansluiting van de stroomkabel en een normale inschakeling van de DC-voeding, wordt Renogy ONE automatisch ingeschakeld. Een mislukte automatische inschakeling geeft aan dat Renogy ONE problemen moet oplossen. Raadpleeg voor meer informatie de probleemoplossing in de gebruikershandleiding van Renogy ONE. Neem voor extra ondersteuning contact op met onze klantenservice via renogy.com/contact-us/.
• Risico op elektrische schokken! Schakel de DC-voeding uit nadat de test voor het inschakelen van Renogy ONE is voltooid.

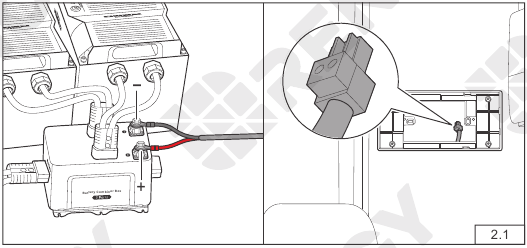

Sluit de ringkabelschoenen van de 12V-voedingskabel aan op de positieve en negatieve aansluitingen van de DC-voeding en reserveer het connectoruiteinde van de voedingskabel in het installatiegat.

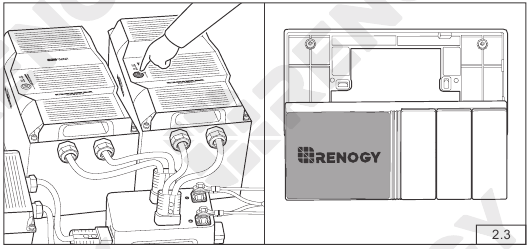

Steek het 12V-voedingskabelaansluitblok in de voedingspoort van Renogy ONE.

Schakel de DC-voeding in en controleer of Renogy ONE automatisch inschakelt met de LCD-verlichting.

Communicatiebedrading

(Optioneel)
Renogy ONE kan op verschillende manieren communiceren met Renogy-energieapparaten:

1. Draadloze Bluetooth-communicatie;
2. Bedrade communicatie op basis van het RS485-protocol;
3. Bedrade communicatie op basis van het RV-C-protocol.

U kunt een geschikte communicatiemethode kiezen op basis van de feitelijke situatie.

• Voor draadloze Bluetooth-communicatie is geen communicatiebedrading vereist.
• Voor RS485- of RV-C-communicatie moet u Renogy ONE bedraden met energieapparaten.

Hoe RV-C-communicatiekabels moeten worden bedraad, is afhankelijk van de topologie van het verbindingsnetwerk. Zowel backbone- als daisy chain-topologieën worden ondersteund.
Sluit apparaten aan op Renogy ONE volgens het bedradingsschema van de RV-fabrikant. Neem voor technische ondersteuning van Renogy contact met ons op via renogy.com/contact-us/.
Zie de gebruikershandleiding van Renogy ONE voor aansluitdetails voor scenario's waarin de RV's zijn geïnstalleerd met RV-C-bussen en waar relevante apparaten zijn aangesloten in een backbone-topologie. Als er geen RV-C-bus is voorgeïnstalleerd in de RV, volgt u de onderstaande stappen.

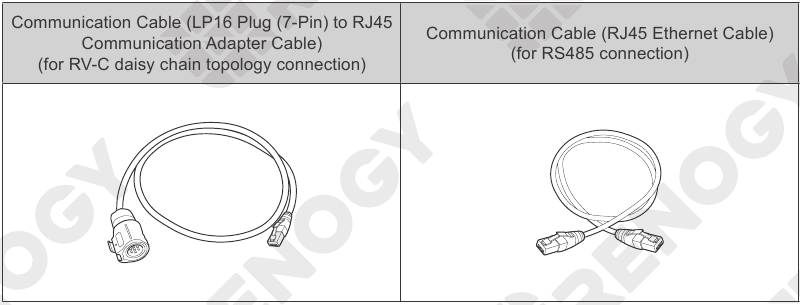

Aanbevolen accessoires

• Selecteer de juiste communicatiekabel (apart verkrijgbaar) op basis van de afstand tussen de apparaten. De communicatiekabel moet minder dan 6 meter zijn.
• Zorg er voor de RV-C-daisy chain-topologie voor dat het CAN-communicatiecontact van het eerste apparaat is geïnstalleerd met een 120Ω LP16-eindstekker (7-pins).

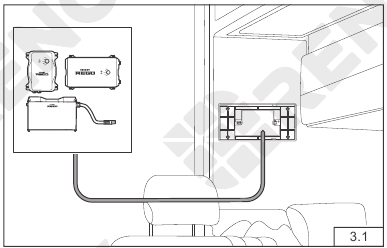

Zorg ervoor dat de geselecteerde communicatiekabel lang genoeg is om Renogy ONE op andere apparaten aan te sluiten.

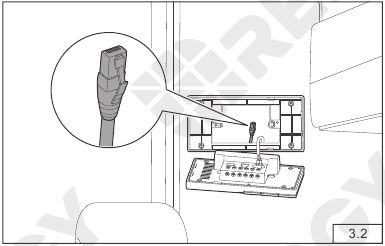

Plaats de RJ45-connector van de communicatiekabel vooraf in het installatiegat.

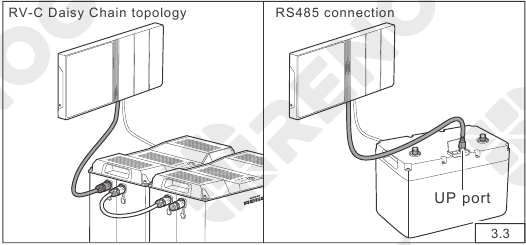

Als er maar één apparaat is, steekt u het andere uiteinde van de communicatiekabel in de communicatiepoort van het specifieke apparaat dat in gebruik is.
Als er meerdere apparaten zijn, sluit u alle apparaten aan op de Renogy Communication Hub. Volg de instructies in de gebruikershandleiding van Renogy ONE.

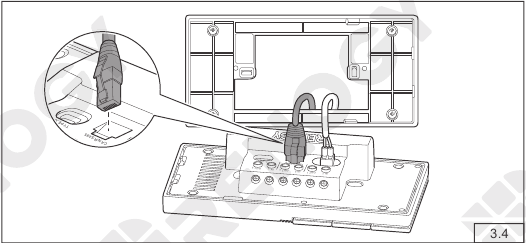

Sluit de vooraf geplaatste RJ45-connector aan op de RJ45-poort van Renogy ONE.

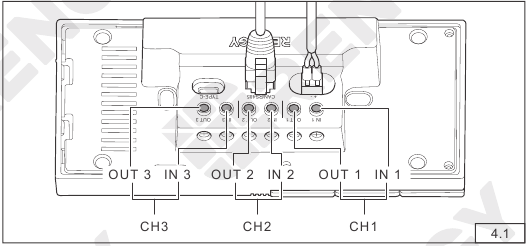

Belastingsbedrading

(Optioneel)
Renogy ONE wordt geleverd met 3 relais die kunnen worden aangesloten op 3 DC-belastingen (apparaten) (≤30V DC, ≤5A). U kunt de belastingen in- en uitschakelen via Panel Switches op Renogy ONE.

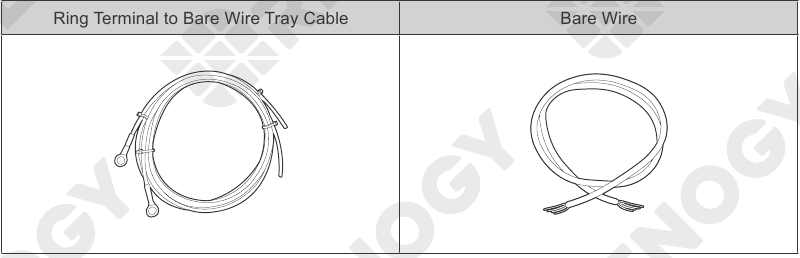

Aanbevolen accessoires

• Raadpleeg voor uw veiligheid de gebruikershandleiding van Renogy ONE op renogy.com voor de aanbevolen draaddikte en lengte.
• Zorg ervoor dat de werkstroom van een externe DC-belasting kleiner is dan of gelijk is aan 5A; anders kan Renogy ONE beschadigd raken.
• Zorg ervoor dat de uitgangsspanning van de DC-voeding voor een externe DC-belasting kleiner is dan of gelijk is aan 30V; anders kan Renogy ONE beschadigd raken.
• Zorg ervoor dat de DC-voeding is uitgeschakeld voordat u de aansluiting maakt.
• Controleer de polariteiten van de DC-voeding en de belasting voordat u de aansluiting maakt. Een contact met omgekeerde polariteit zal tot afwijkingen leiden.
• Zorg ervoor dat de DC-voeding is uitgeschakeld voordat u de bedrading aanlegt.
• Verwijder wat isolatie van het blanke draadeinde, afhankelijk van de diepte van het installatiegat.
• Het maximale schroefkoppel van het draadluik is 0,4 N•m. Draai de schroeven niet te vast om schade aan het luik te voorkomen.

Zorg ervoor dat de DC-voedingskabel en de kabel die is aangesloten op de positieve pool van de belasting (apparaat) zijn aangesloten op dezelfde groep klemmen. "IN 1" en "OUT 1" bevinden zich bijvoorbeeld in een groep.

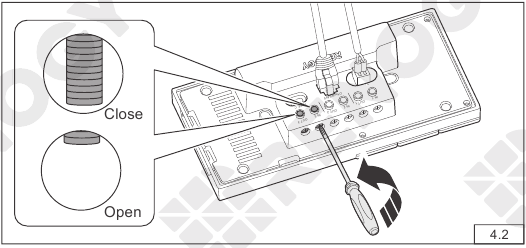

Gebruik een kruiskopschroevendraaier om de schroef van het draadluik tegen de klok in te draaien. Zorg ervoor dat het klemmenluik volledig open is.

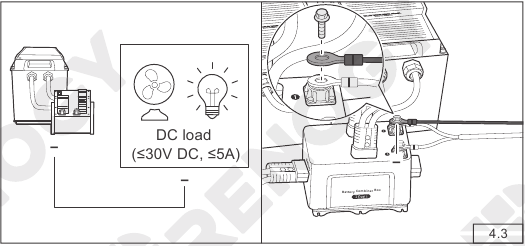

Sluit een van de ringkabels van de kabelgoot aan op de negatieve klem van de DC-voeding en sluit het andere uiteinde aan op de negatieve pool van de belasting.

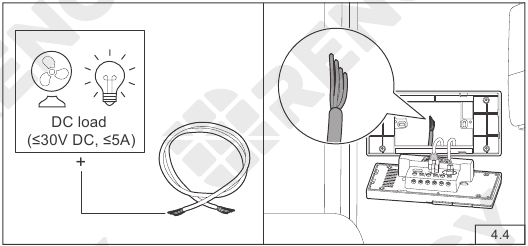

Sluit de blanke draad aan op de positieve pool van de belasting en reserveer het andere uiteinde in het installatiegat.

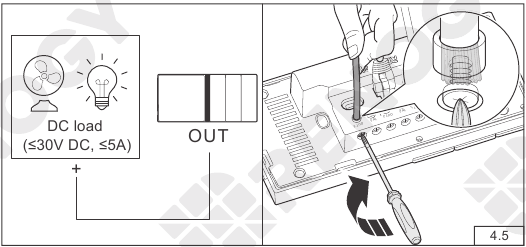

Steek de gereserveerde kabelgoot die is aangesloten op de positieve klem van de belasting (apparaat) in de Renogy ONE-uitgangsklem (OUT) en draai de schroef van het draadluik met een kruiskopschroevendraaier met de klok mee.

Sluit de andere ringkabel van de adapterkabel aan op de positieve klem van de DC-voeding en reserveer het andere uiteinde in het installatiegat.

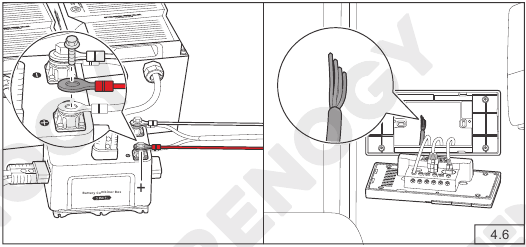

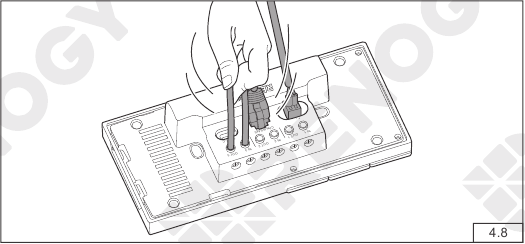

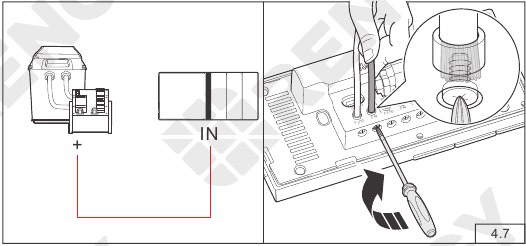

Steek de kabelgoot die is aangesloten op het positieve uiteinde van de DC-voeding in de Renogy ONE-ingangsklem (IN) en draai de schroef van het draadluik met een schroevendraaier met de klok mee.

Zorg ervoor dat alle aansluitingen stevig en vast zitten.

Montage

• Zorg ervoor dat Renogy ONE stevig is geïnstalleerd om te voorkomen dat deze eraf valt.

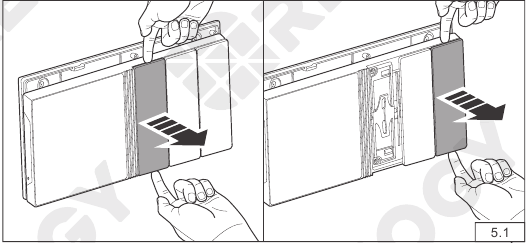

Demonteer Panel Switch 1 en Panel Switch 3 van Renogy ONE.

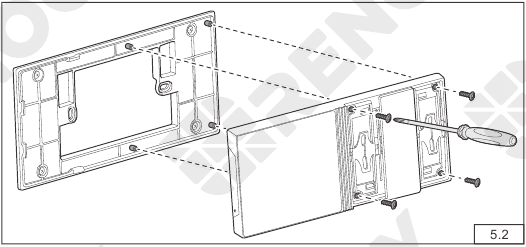

Plaats de Renogy ONE op de basis en gebruik de kruiskopschroevendraaier om de vier M2-schroeven door de montagegaten aan te draaien, zodat de Renogy ONE op de basis is bevestigd.

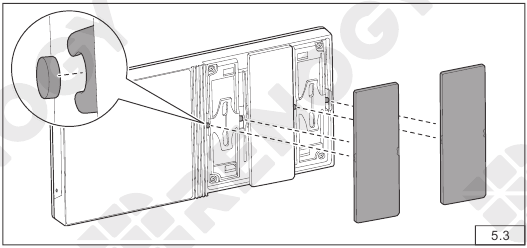

Lijn de kliksluiting op de achterkant van de panelschakelaar uit met de kliksluiting op de installatiepositie en druk stevig aan om de montage van Panel Switch 1 en Panel Switch 3 op Renogy ONE te voltooien.

Bediening

Activering

Voor het eerste gebruik begeleidt Renogy ONE u door de WLAN-verbinding, het koppelen en het toevoegen van apparaten via de activeringswizard.

• U kunt op Skip (Overslaan) in de rechterbovenhoek van de hoofdinterface op Renogy ONE tikken om enkele stappen van de wizard over te slaan. U kunt de activeringshandelingen opnieuw uitvoeren via Settings (Instellingen).
• Om aangesloten apparaten op afstand te bewaken en te bedienen, moet u Renogy ONE koppelen aan uw DC Home-app onder stabiele internettoegang.

WLAN

Ga op de startpagina van Renogy ONE naar Settings (Instellingen) > System (Systeem) > Network (Netwerk) > WLAN.

• Renogy ONE ondersteunt alleen 2,4 GHz Wi-Fi. U kunt Renogy ONE ook via een mobiele hotspot met internet verbinden.
• De stappen die in dit hoofdstuk worden vermeld, zijn gebaseerd op Renogy ONE V1.1.15.0_V7_13 en DC Home V1.8.8 voor iOS. De daadwerkelijke stappen van de Renogy ONE en DC Home die in gebruik zijn, zijn van toepassing.

Koppelen met app

Als u de systeemwizard niet hebt gevolgd om Renogy ONE aan uw DC Home-app te koppelen, volgt u de onderstaande stappen.
Methode 1: G o naar Settings (Instellingen) > System (Systeem) > Pairing with App (Koppelen met app). Open de DC Home-app, tik op + > Add Renogy ONE (Renogy ONE toevoegen). Scan de QR-code om het koppelen te voltooien.
Methode 2: Tik op op de hoofdinterface. Open de DC Home-app, tik op + > Add Renogy ONE (Renogy ONE toevoegen). Voer het SN van Renogy ONE in om het koppelen te voltooien.
Na succesvolle koppeling kunt u slimme accessoires bedienen en slimme scènes creëren via de DC Home-app.

• Zorg ervoor dat zowel Renogy ONE als uw telefoon waarop de DC Home-app wordt uitgevoerd, tijdens het koppelen met internet zijn verbonden.
• De DC Home-app moet de meest recente versie zijn.

Apparaten toevoegen

Hoe u apparaten aan Renogy ONE toevoegt, verschilt afhankelijk van het type communicatieverbinding.

• Voor bekabelde communicatie (RV-C/RS485) wordt het apparaat automatisch herkend door en toegevoegd aan Renogy ONE.
• Voor draadloze communicatie (Bluetooth/Zigbee), tikt u op Settings (Instellingen) en kiest u Add Devices (Apparaten toevoegen) op Renogy ONE.

• Om Renogy-energieapparaten via Bluetooth toe te voegen aan Renogy ONE, moet u ervoor zorgen dat de Bluetooth van het apparaat is ingeschakeld.
• Om slimme accessoires via Zigbee toe te voegen aan Renogy ONE, is het resetten van accessoires vereist. Raadpleeg de instructies in de gebruikershandleidingen van specifieke slimme accessoires voor meer informatie.
• Voor een goede compatibiliteit wordt aanbevolen om Renogy-energieapparaten en slimme accessoires te gebruiken.
• Raadpleeg de gebruikershandleiding van Renogy ONE op renogy.com. voor het toevoegen van Bluetooth-apparaten aan Renogy ONE via de DC Home-app.

In-/uitschakelen

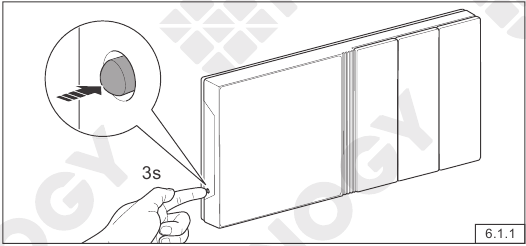

Houd de aan/uit-knop op Renogy ONE 3 seconden ingedrukt om deze in of uit te schakelen.

Externe belastingen regelen

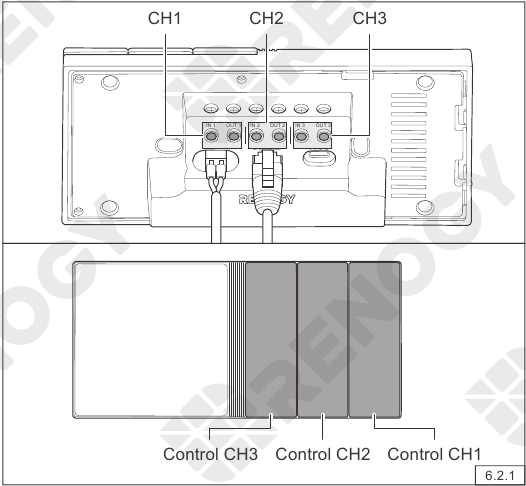

De 3 panelschakelaars van Renogy ONE komen respectievelijk overeen met 3 panelrelais.

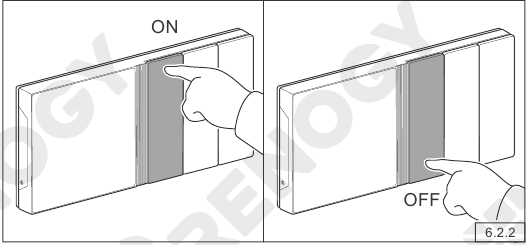

Druk op de panelschakelaars om externe belastingen in/uit te schakelen.

U kunt de bovenstaande standaardinstellingen wijzigen of meer functies voor de panelschakelaar instellen via de DC Home-app.
Ga in de hoofdinterface van de DC Home-app naar Scenes (Scènes) en tik op +. Stel de voorwaarden en acties in respectievelijk When (Wanneer) en Do (Uitvoeren) in en tik vervolgens op Save (Opslaan).

Onderhoud

Voor optimale prestaties wordt aanbevolen deze taken regelmatig uit te voeren.

• Zorg ervoor dat de Renogy ONE is geïnstalleerd in een schone, droge en geventileerde ruimte.
• Zorg ervoor dat er geen schade of slijtage aan de kabels is.
• Zorg ervoor dat de connectoren van de communicatiekabel en de stroomconnectoren goed vastzitten.
• Zorg voor de stevigheid van de connectoren en controleer of er losse, beschadigde of verbrande verbindingen zijn.
• Zorg ervoor dat de batterij-indicator en de foutindicator in normale staat zijn.
• Zorg ervoor dat er geen corrosie, isolatieschade of verkleuring door oververhitting of verbranding is.

Duurzaam leven met Renogy
Wist u dat? In een bepaalde maand zal een 1KW zonne-energiesysteem...

• Voorkomen dat 77 kg steenkool wordt verbrand
• Voorkomen dat 136 kg CO₂ in de atmosfeer terechtkomt
• Voorkomen dat 397 liter water wordt verbruikt

Renogy Power PLUS
Met Renogy Power Plus blijft u op de hoogte van aankomende innovaties op het gebied van zonne-energie, kunt u uw ervaringen met uw zonne-energiereis delen en in contact komen met gelijkgestemde mensen die de wereld veranderen in de Renogy Power Plus-community.
Volg ons ook op Youtube @Renogy Solar, Facebook @Renogy en Instagram @renogyofficial.
Bezoek renogy.com om relevante documentatie te vinden of meer ondersteuning te krijgen via "Contact opnemen" (Contact opnemen).
Renogy biedt wereldwijd premium diensten aan:

Scan de QR-code om de DC Home-app te installeren.
