CAME ZA3P Handleiding

SLEUTEL

Dit symbool geeft aan welke onderdelen zorgvuldig moeten worden gelezen.
Dit symbool geeft aan welke onderdelen veiligheidsproblemen beschrijven
Dit symbool geeft aan over welke onderdelen gebruikers moeten worden geïnformeerd.
De metingen zijn, tenzij anders vermeld, in millimeters.

BESCHRIJVING

Multifunctioneel bedieningspaneel voor draaipoorten, met beheersbare eindschakelaars en aanpassing van de vertragingssnelheid.
De bedieningsapparatuur en accessoires werken op 24V.
De accessoires mogen in totaal niet meer dan 20 W verbruiken.
Alle aansluitingen zijn beveiligd met een snelle zekering (zie tabel).
De besturingskaart biedt en bestuurt de volgende functies:

• automatische sluiting na een openingscommando;
• voorflitsen door het bewegingsindicatielampje;
• obstakeldetectie wanneer de poort op geen enkel punt beweegt;
• aanpassing van het koppel van de aangesloten aandrijving;
• laatste ruk bij het openen;
• vaste vertraging van 10 seconden met instelbare snelheid;
• beheersbare eindschakelaars:

De instelbare besturingsmodi zijn:

• openen/sluiten;
• openen/sluiten in aangehouden actie;

Beoogd gebruik

• gedeeltelijk openen;
• volledige stop.

De fotocellen kunnen, na detectie van een obstakel, het volgende activeren:

• heropening als de poort sluit;
• het sluiten of gedeeltelijk stoppen als deze opent;
• gedeeltelijke stop als de poort opent.

Specifieke trimmers regelen:

• de interventietijd van de automatische sluiting;
• de sluitvertraging van de motorreductor M2;
• de bedrijfstijd.

U kunt ook het volgende aansluiten:

• waarschuwingslichten voor openstaande poort;
• cycluslampen:
• elektrisch slot.

Beoogd gebruik

Elke installatie en/of gebruik anders dan gespecificeerd in deze handleiding is verboden.

Technische gegevens

Type	ZA3P
Beschermingsgraad (IP)	54
Voeding (V - 50/60 Hz)	230 AC
Absorptie in rust (mA)	60
Max. vermogen* (W)	750
Materiaal behuizing	ABS
Bedrijfstemperatuur (°C)	-20 tot +55
Isolatieklasse
Opslagtemperatuur** (°C)	-25 tot +70
Gemiddelde levensduur*** (cycli)	100000

(*) Totale vermogen van de aangesloten motoren
(**) Bewaar het product, voordat u het installeert, op kamertemperatuur waar het eerder is opgeslagen of getransporteerd bij een zeer hoge of zeer lage temperatuur.
(***) De gemiddelde levensduur van het product is een puur indicatieve schatting. Dit geldt voor conform gebruik, installatie en onderhoud. Het wordt ook beïnvloed door andere factoren, zoals klimatologische en omgevingsomstandigheden.

Zekeringentabel

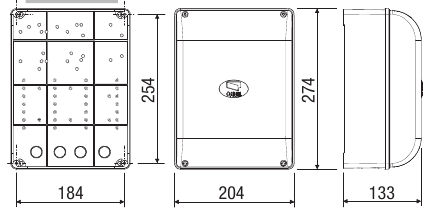

Afmetingen

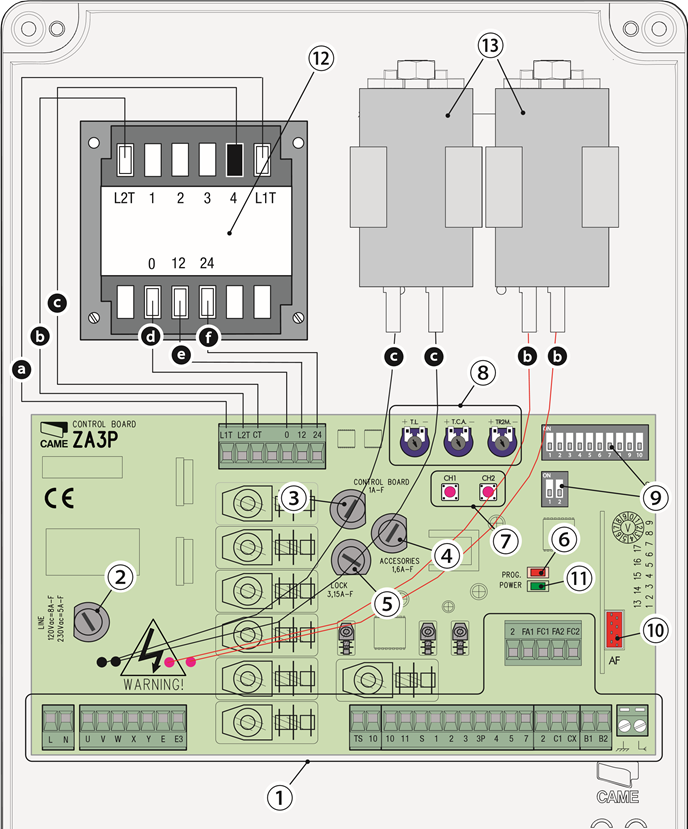

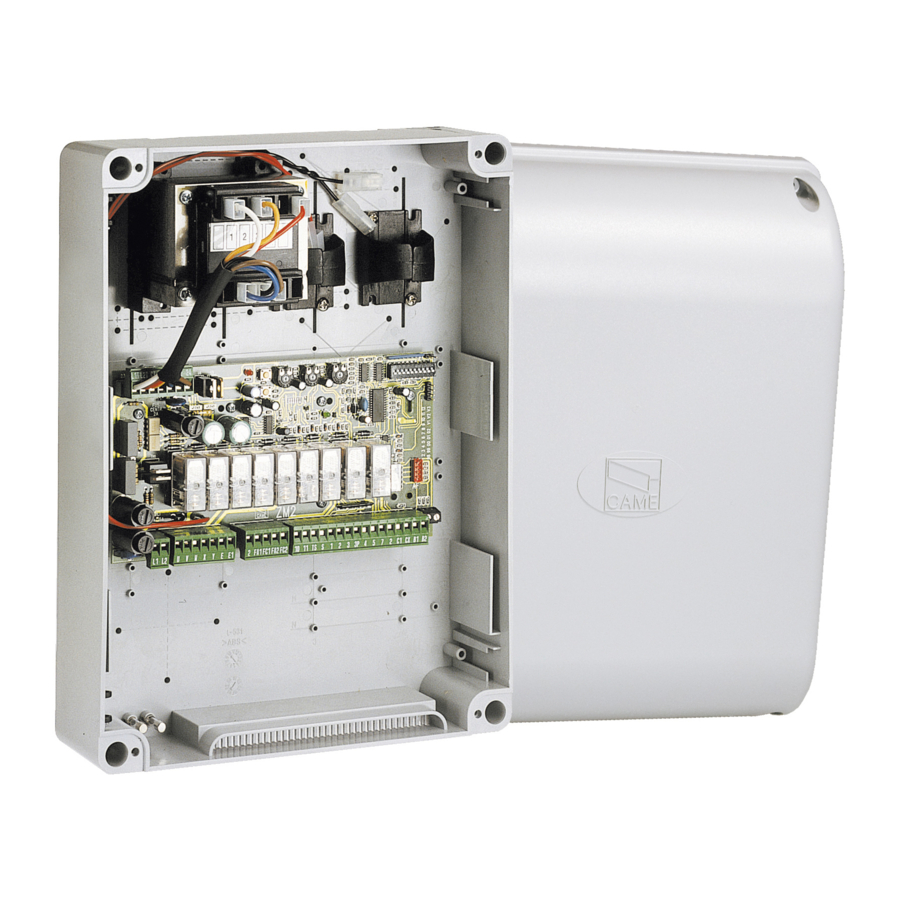

Beschrijving van de onderdelen

1. Aansluitklemmen
2. Zekering besturingskaart
3. Zekering voor bedieningsapparatuur
4. Zekering accessoires
5. Zekering elektrisch slot
6. LED programmazione
7. Knoppen voor het opslaan van radiocode
8. Tijdsinstelling trimmer
9. Functiekeuzeschakelaars
10. Sleuf voor AF-radiofrequentiekaart
11. 24 V-waarschuwings-LED
12. Transformator
13. Condensatoren*

* Meegeleverd in de verpakking met de 230 V FROG-motorreductor. Sluit ze aan op de zwarte kabels (M1) en de rode kabels (M2), zoals ingesteld op de kaart. Bij koppeling met Ati-, Fast-, Ferni- en Krono-motorreductoren blijven deze ongebruikt (de condensatoren zijn intern aangesloten).
Kleur van de transformator- en condensatorkabels:

1. wit;
2. rood;
3. zwart;
4. oranje;
5. paars;
6. lichtblauw.

Type kabel en minimale doorsnede

Gebruik bij gebruik op 230 V en buitenshuis kabels van het type H05RN-F die voldoen aan 60245 IEC 57 (IEC); gebruik binnenshuis kabels van het type H05VV-F die voldoen aan 60227 IEC 53 (IEC). Voor voedingen tot 48 V kunt u kabels van het type FROR 20-22 II gebruiken die voldoen aan EN 50267-2-1 (CEI).
Gebruik voor de encoder kabels van het type 2402C 22AWG tot 30 m.
Gebruik voor een CRP-verbinding kabels van het type UTP CAT5 tot 1.000 m.
Gebruik een RG58-kabel van maximaal 10 m lang om de antenne aan te sluiten.
Als de kabellengtes afwijken van de in de tabel gespecificeerde lengtes, bepaal dan de kabeldoorsneden afhankelijk van het werkelijke opgenomen vermogen van de aangesloten apparaten en volgens de bepalingen van verordening CEI EN 60204-1.
Voor meerdere, opeenvolgende belastingen langs dezelfde lijn moeten de afmetingen in de tabel opnieuw worden berekend op basis van het werkelijke opgenomen vermogen en de afstanden. Raadpleeg voor het aansluiten van producten die niet in deze handleiding zijn opgenomen de documentatie bij de betreffende producten

INSTALLATIE

Gereedschap en materialen
Zorg ervoor dat u al het gereedschap en de materialen hebt die u nodig hebt voor een volledig veilige installatie en in overeenstemming met de toepasselijke voorschriften. De afbeelding toont enkele van de apparatuur die installateurs nodig hebben.

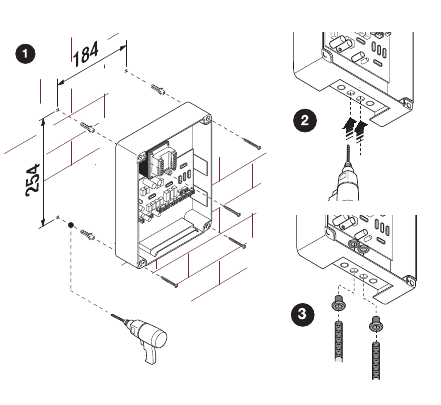

Het bedieningspaneel bevestigen

1. Bevestig het bedieningspaneel in een beschermde ruimte; gebruik afgeronde kruiskopschroeven met een maximale diameter van 6 mm. maximale diameter van 6 mm.
2. Perforeer de gestanste gaten.
   De gaten hebben verschillende diameters: 23, 29 en 37 mm.
   Wees voorzichtig dat u de besturingskaart in de behuizing niet beschadigt.
3. Steek de kabelwartel in de gegolfde buizen om de elektrische kabels door te voeren.

ELEKTRISCHE AANSLUITINGEN EN PROGRAMMERING

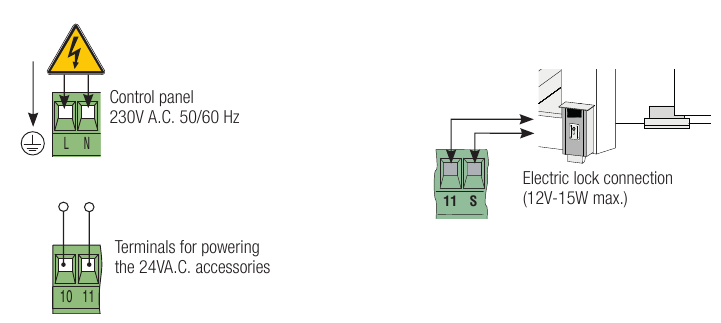

Ingangsspanning

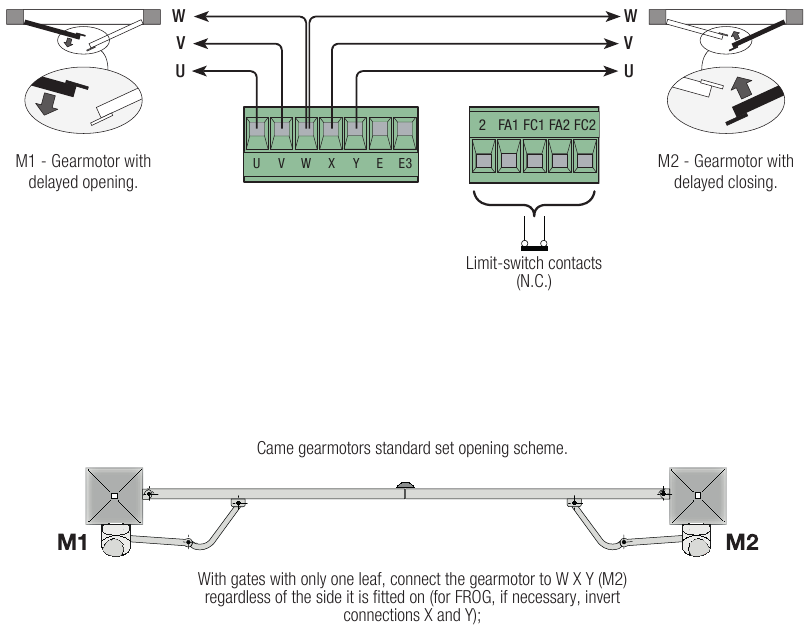

Reductiemotor

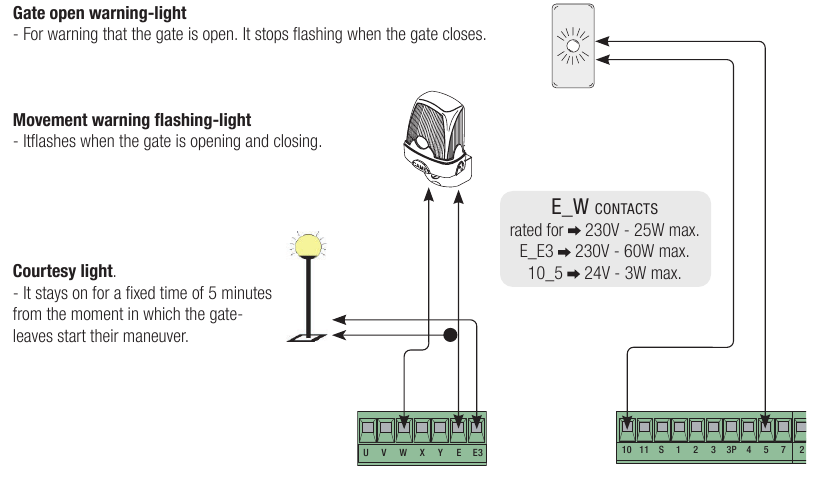

Waarschuwings- en verlichtingsapparaten

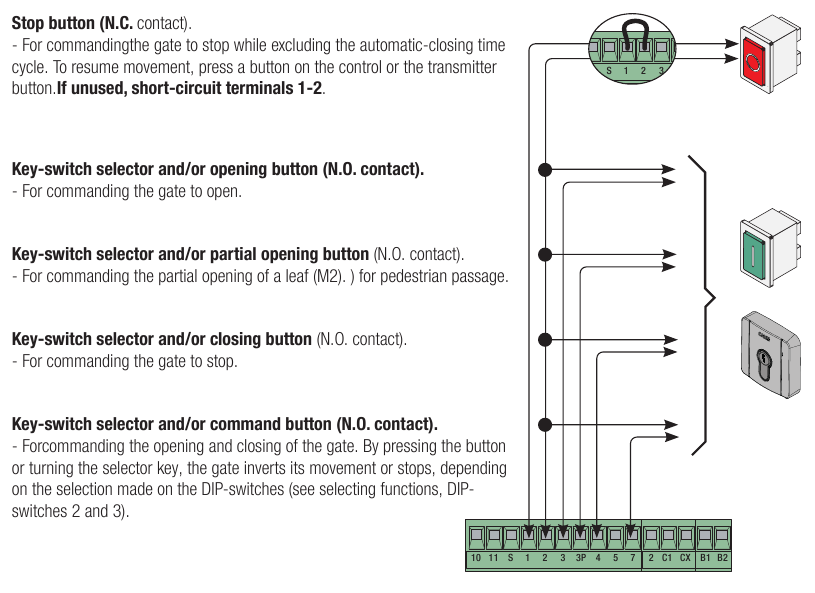

Commando- en bedieningsapparaten

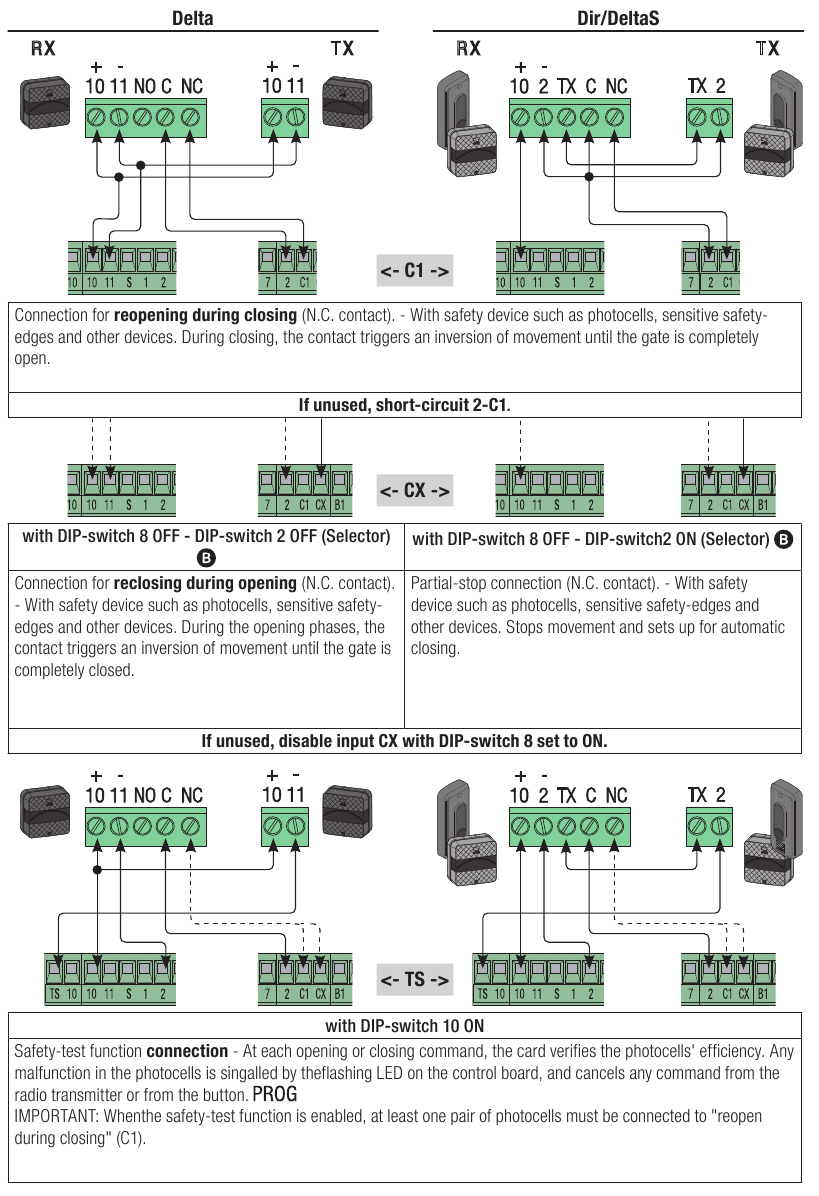

Veiligheidsapparaten

Functieselectie

Selector A

1. AAN Automatische sluiting ingeschakeld (1 UIT-uitgeschakeld);
2. AAN "Open-stop-sluit-stop" met knop (2-7) en radiografische besturing (AF-kaart gemonteerd) ingeschakeld;
   2 UIT "Open-sluit" met knop (2-7) en radiografische besturing (AF-kaart gemonteerd) ingeschakeld; 3 AAN "Alleen open" en radiografische besturing (AF-kaart gemonteerd) ingeschakeld (3 UIT-uitgeschakeld);

4. AAN Voorafgaand flitsen bij openen en sluiten ingeschakeld (4 UIT- uitgeschakeld);
5. AAN Obstakeldetectie ingeschakeld (5 UIT-uitgeschakeld);
6. UIT "Maintainedaction" (sluit de radiografische besturing uit van functioneren) uitgeschakeld (6 AAN - ingeschakeld);
7. AAN Laatste schok ingeschakeld; bij elk open- en sluitcommando schokken de hekdelen naar binnen gedurende een seconde om te helpen het elektrische slot los te maken dat is aangesloten op de aansluitingen 11-S. Het is alleen actief als de hekdelen aan het einde van de bedrijfstijd gesloten zijn, of bij de eerste manoeuvre na het inschakelen van het systeem (7 UIT - uitgeschakeld);
8. UIT Aansluiting CX ingeschakeld (8 AAN - uitgeschakeld);
9. AAN Vertraging van tien seconden uitgeschakeld (9 UIT - ingeschakeld);
10. AAN Fotoceltest ingeschakeld (10 UIT uitgeschakeld).

Selector B

1. AAN Eindschakelaars ingeschakeld (1 UIT - uitgeschakeld);
2. UIT CX met hersluiting tijdens openingsfunctie;
   2 AAN CX met gedeeltelijke stopfunctie.

Trimmer afstellen

	OT = Om de bedrijfstijd in te stellen op minimaal 10 seconden en maximaal 120 seconden.
	ACT = Om de automatische sluitingstijd in te stellen van minimaal 1 seconde tot maximaal 120 seconden.
	TR2M = Om de sluittijd op motor 2 in te stellen van een minimum van 0 seconden tot een maximum van 15 seconden, en gelijktijdig de gedeeltelijke opening van een minimum van 0 seconden tot een maximum van 30 seconden.

Vertragingssnelheid aanpassen
Voor het aanpassen van de vertragingssnelheid (voer procedures alleen uit als de poort gestopt is):

• zet DIP-schakelaar 6 op AAN;
• door op CH 1 te drukken, zal de rode LED de ingestelde vertragingssnelheid weergeven (zie tabel);
• door nogmaals op CH 1 te drukken, verschuift het naar de volgende snelheid;
• bevestig de keuze door op CH2 te drukken;
• reset DIP-schakelaar 6 naar UIT.

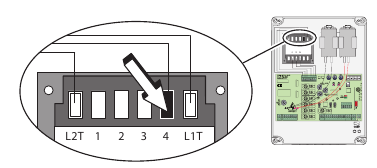

Het motorkoppel aanpassen
Om het motorkoppel te variëren, verplaatst u de show faston naar een van de vier posities: 1 min., 4 max..

DE RADIOGRAFISCHE BESTURING INSCHAKELEN

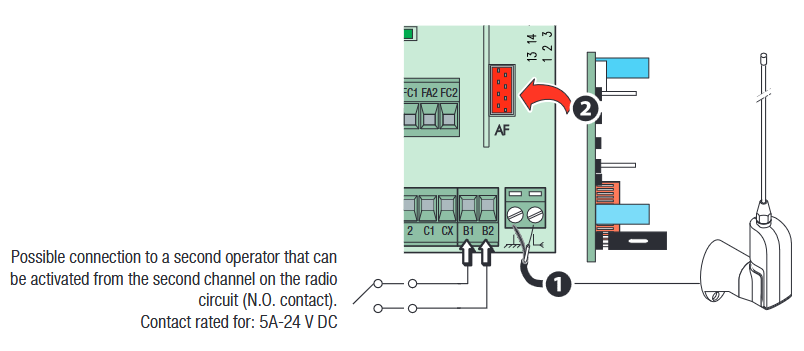

Antenne en AF-radiofrequentiekaart

1. Sluit de RG58-antennekabel aan op de overeenkomstige aansluitingen.
2. Plaats de radiofrequentiekaart in de sleuf op de besturingskaart NADAT U DE NETSPANNING HEBT UITGESCHAKELD. N.B.: De besturingskaart herkent de radiofrequentiekaart alleen wanneer deze is ingeschakeld.

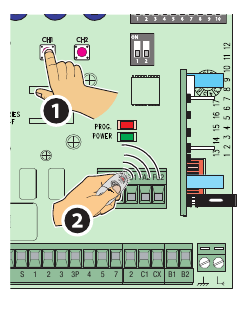

Memoriseren (max. 25 verschillende zenders)

CH1 = Kanaal voor directe commando's naar een functie van de besturingskaart van de reductiemotor ("alleen open / " open-sluit-omkeren" commando of "open-stop-sluit-stop", afhankelijk van de selectie gemaakt op DIP-schakelaars 2 en 3).
CH2 = Kanaal voor direct commando naar een accessoireapparaat aangesloten op B1-B2.
Houd de CH1-knop ingedrukt op de besturingskaart (de LED zal knipperen), stuur de code door op de knop van de zender te drukken, de LED zal aan blijven om te bevestigen dat de gegevens zijn opgeslagen. Doe hetzelfde met de CH2-knop en koppel deze aan een andere van de knoppen van de zender.

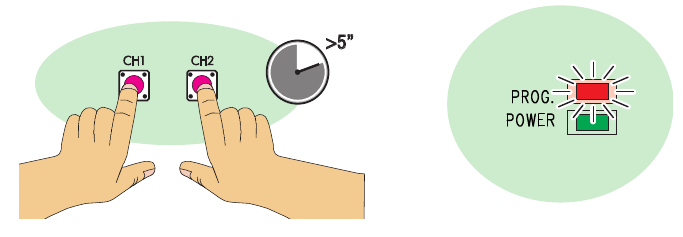

Het geheugen volledig annuleren
Houd de knoppen CH1 en CH2 tegelijkertijd langer dan vijf seconden ingedrukt; wanneer de LED blijft branden, wordt alle radiografische besturing geannuleerd.

DEFINITIEVE HANDELINGEN

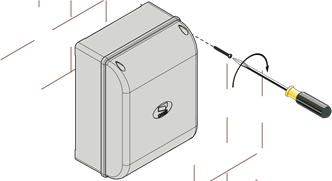

De afdekking vastmaken
Zodra de elektrische aansluitingen en installatie zijn voltooid, plaatst u de afdekking en maakt u deze vast met behulp van de meegeleverde schroeven.
Controleer, voordat u de behuizing sluit, of de kabelinvoeren zijn afgedicht om te voorkomen dat er insecten binnendringen en om vocht te voorkomen.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

BIJ HET INSTALLEREN
Volg al deze instructies op, aangezien een onjuiste installatie gevaarlijk kan zijn voor personen.
Lees voordat u verdergaat ook de algemene voorzorgsmaatregelen voor gebruikers die in de verpakking van de bediener zijn opgenomen.

• Dit bedieningspaneel is uitdrukkelijk ontworpen om te worden gemonteerd op gedeeltelijk voltooide machines of apparatuur om machines te bouwen zoals gereguleerd door de Europese richtlijn 2006/42/CE. De uiteindelijke installatie moet voldoen aan richtlijn 2006/42/CE en aan alle geharmoniseerde referentiestandaarden. Gezien deze overwegingen moeten alle bewerkingen in deze handleiding worden uitgevoerd door bekwaam, gekwalificeerd personeel.
• Dit product mag alleen worden gebruikt voor het doel waarvoor het expliciet is ontworpen. Elk ander gebruik is gevaarlijk. CAME S.p. A. is niet aansprakelijk voor schade veroorzaakt door oneigenlijk, onrechtmatig en onredelijk gebruik.
• Voordat u het bedieningspaneel installeert, moet u ervoor zorgen dat het geleide deel in goede mechanische staat is, dat het goed opent en sluit en dat het in evenwicht is - ga anders niet verder totdat u eerst aan alle veiligheidsvoorschriften hebt voldaan.
• Zorg ervoor dat mensen niet bekneld kunnen raken tussen de geleide en vaste delen, wanneer het geleide deel in beweging wordt gezet.
• Het bedieningspaneel kan geen geleid deel automatiseren dat een voetgangerspoort bevat, tenzij deze alleen kan worden ingeschakeld wanneer de voetgangerspoort is beveiligd.
• Zorg ervoor dat de verankeringsplek vrij is van mogelijke impacten, dat de verankeringsoppervlakken stevig zijn en dat geschikte schroeven, muurpluggen en dergelijke worden gebruikt voor het type oppervlak.
• Het leggen van de kabels, de installatie en het testen moeten gebeuren volgens de nieuwste procedures zoals voorgeschreven door de voorschriften
• Controleer of de gegeven temperatuurbereiken en die van de locatie overeenkomen.
• Baken het hele terrein af om te voorkomen dat onbevoegd personeel, vooral kinderen en minderjarigen, binnenkomen.
• Gebruik de juiste beschermingsmiddelen om mechanische gevaren te voorkomen voor mensen die bekneld raken in de beweging van de geautomatiseerde bediener. Eventuele resterende risico's moeten worden benadrukt door pictogrammen aan te brengen, in duidelijk zicht. Deze moeten vervolgens worden uitgelegd aan de eindgebruiker van de machine.
• Plaats, in het zicht, het ID-plaatje van de machine wanneer de installatie is voltooid
• Alle bedienings- en besturingsapparaten moeten zo worden aangebracht dat ze duidelijk zichtbaar zijn, op een veilige afstand van het manoeuvrerende geleide deel en waar ze niet door het geleide deel kunnen worden bereikt.
• Tenzij we het hebben over toetsenbordselectoren, sleutelschakelaars, transponderschakelaars, enzovoort, moeten de onderhouden bedieningsapparaten minstens 1,5 m boven de grond worden aangebracht, waar ze niet door het algemene publiek kunnen worden bereikt.
• De fabrikant wijst elke aansprakelijkheid af als er geen originele onderdelen worden gebruikt. In dat geval vervalt de garantie.
• Alle schakelaars met onderhouden actie die op het bedieningspaneel zijn aangesloten, moeten zo worden geplaatst dat het manoeuvreergebied volledig zichtbaar is vanaf de schakelaars, maar toch ver genoeg van bewegende delen verwijderd is.
• Zorg ervoor dat de bediener correct is afgesteld en dat alle bijbehorende veiligheids- en beveiligingsapparaten, evenals de handmatige ontgrendeling van de motorreductor, correct werken.
• Als de voedingskabel beschadigd is, moet deze worden vervangen door de fabrikant of door het erkende technische servicecentrum of door naar behoren opgeleid, bekwaam personeel, om risico's te voorkomen.
• Zorg er tijdens alle fasen van de installatie voor dat u de netvoeding hebt uitgeschakeld.
• De elektrische kabels moeten door bijbehorende buizen of leidingen lopen om een adequate bescherming tegen mechanische schade te waarborgen en ze mogen niet in contact komen met onderdelen die tijdens gebruik heet kunnen worden.
• Zorg ervoor dat u een geschikt dubbelpolig uitschakelapparaat langs de stroomvoorziening hebt geïnstalleerd dat voldoet aan de installatieregels. Het moet de stroomvoorziening volledig uitschakelen volgens de overspanningsomstandigheden van categorie III.
• Als het bedieningspaneel wordt gebruikt voor het automatiseren van geleide delen in woonomgevingen, moet u de waarschuwingsborden voor beknellingsgevaar permanent aanbrengen, zodat ze duidelijk zichtbaar zijn of dicht genoeg bij alle bedienings- en besturingsapparaten. Zorg er na de installatie voor dat de bediener correct is afgesteld en dat het geleide deel, als het een object raakt dat 50 mm boven de grond is, zijn beweging omkeert of dat het object gemakkelijk kan worden verwijderd (voor bedieners met ingebouwde anti-beknellingssystemen die afhankelijk zijn van contact met de onderrand van het geleide deel). Zorg er ook voor dat het geleide deel niet uitsteekt op openbare voetgangerspassages of op straat.
• Bewaar deze handleiding in de technische map, samen met de installatiehandleidingen van de andere apparaten in het systeem. Vergeet niet om alle bedieningshandleidingen van de producten die de uiteindelijke machine vormen, aan de eindgebruikers te overhandigen.
  Het product, in de originele verpakking die door de fabrikant is geleverd, mag alleen worden vervoerd in een gesloten omgeving (treinwagon, containers, gesloten voertuigen).
  Als het product niet goed werkt, stop dan met het gebruik ervan en neem contact op met de klantenservice via https://www.came.com/global/en/contact-us of via het telefoonnummer op de website.
  De fabricagedatum staat vermeld in de productiebatch die op het productlabel is gedrukt. Neem indien nodig contact met ons op via https://www.came.com/global/en/contact-us.
  De algemene verkoopvoorwaarden staan vermeld in de officiële CAME-prijslijsten.
