ZTE ZXV10 B866V2F Handleiding

Paklijst

Hoeveelheid	Item	Opmerkingen
1	Set-Top Box (STB)
1	Afstandsbediening
2	AAA-batterij
1	HDMI-kabel
1	Stroomadapter	-

Opmerkingen:
Deze paklijst is uitsluitend bedoeld als referentie. De daadwerkelijk geleverde artikelen zijn afhankelijk van de bijbehorende paklijst van de STB. Neem onmiddellijk contact op met de provider als er onderdelen ontbreken of beschadigd zijn. Bewaar alle verpakkingsmaterialen en beschikbare componenten voor retourdoeleinden.

Panelen

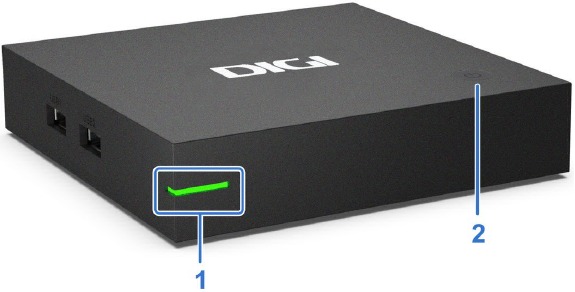

Voorpaneel

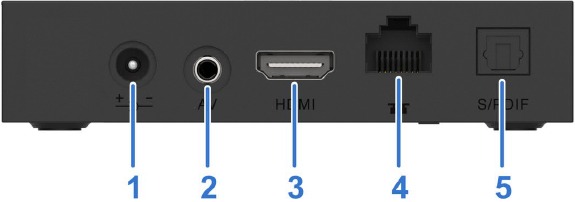

Achterpaneel

Zijpaneel

Aansluiten

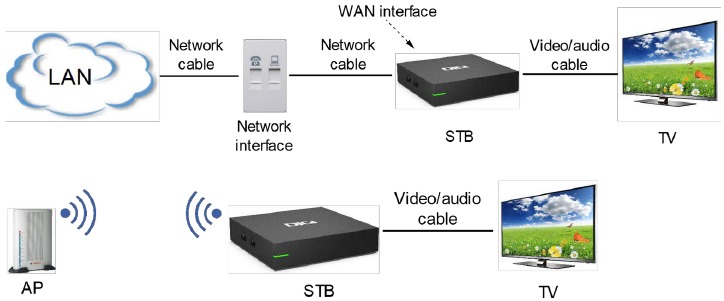

Netwerk aansluiten

In dit gedeelte worden de methoden voor netwerkverbinding voor STB geïntroduceerd. Selecteer één methode om verbinding te maken op basis van de omstandigheden ter plaatse.

Video- en audioverbindingen

Stappen

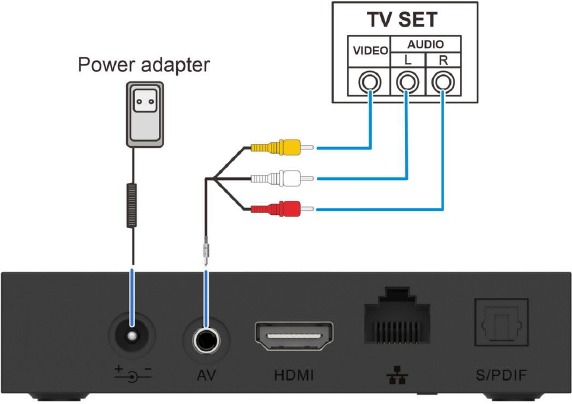

• 3,5 mm RCA AV-uitgang aansluiten

  1. Sluit de R- en L-interfaces op de tv aan op de bijbehorende interfaces met de AV-kabels.
  2. Sluit de AV-interface op de tv aan met de AV-kabel (geel), zoals weergegeven in de volgende afbeelding.

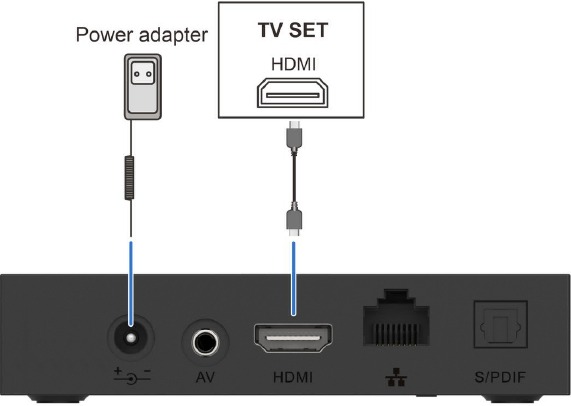

• High Definition-interface aansluiten
  Sluit de HDMI-interface op de STB en tv aan met een HDMI-kabel, zoals weergegeven in de volgende afbeelding.


Inschakelen

Stappen

1. Zorg ervoor dat alle kabels correct zijn aangesloten.
2. Installeer de stroomkabel op de STB met behulp van de voedingsadapter en op de wisselstroombron.
3. Zorg ervoor dat alle andere apparaten zijn aangesloten en stroom ontvangen.
4. Schakel de tv in.

Upgrade

De STB kan bij elke inschakeling verbinding maken met de server en controleren of een upgrade vereist is. Zo ja, dan start de upgrade onmiddellijk, wat normaal gesproken ongeveer tien minuten duurt. Voer gedurende deze periode geen handelingen uit.

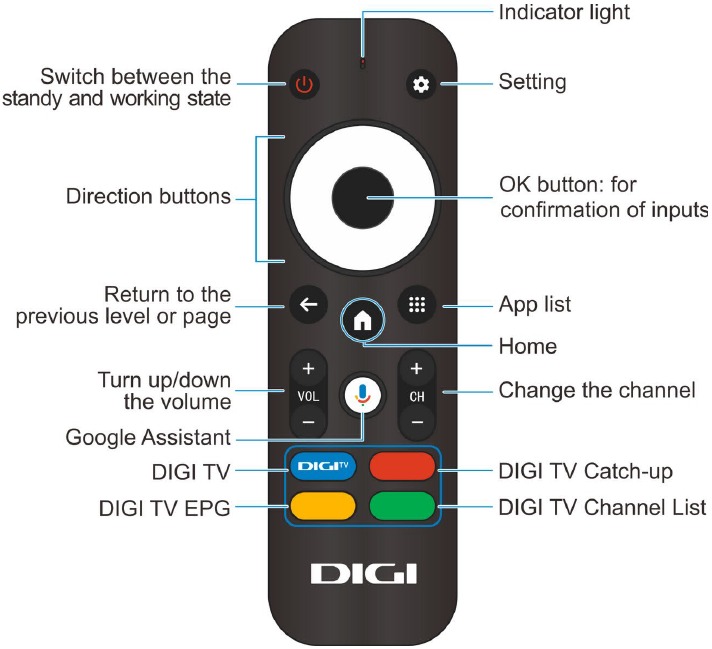

Afstandsbediening

Opmerkingen:

• De afstandsbediening wordt gevoed door twee AAA-batterijen. Plaats twee AAA-batterijen in de afstandsbediening volgens de polariteitsinstructie die erop wordt weergegeven.
• De afstandsbediening werkt standaard in de infraroodmodus. Wanneer de Bluetooth-koppeling is geslaagd, wordt de infraroodfunctie gesloten.
• Wanneer de infraroodfunctie werkt, richt u het voorste deel van de afstandsbediening tijdens de bediening op het infrarood ontvangstgebied op de STB.

Gebruiksaanwijzing

Algemene bewerkingen
	Schakel tussen de stand-by en werkende stand.
	Druk op de toets op de afstandsbediening om naar de startpagina van Launcher te gaan.
	Druk op de richtingstoetsen (omhoog, omlaag, links en rechts) op de afstandsbediening om een item te selecteren. Druk op de OK-toets om de selectie te bevestigen.
	Houd ingedrukt om de spraakopname te starten, controlelampje brandt; laat de toets los om de spraakopname te stoppen en het controlelampje uit te schakelen.
Volume-bewerkingen
	Volume van STB harder/zachter zetten.
Koppelingsbewerking
Houd de (OK) + -knop 3 seconden lang ingedrukt (controlelampje knippert) totdat de koppeling is gelukt. Het controlelampje brandt 3 seconden continu en schakelt vervolgens uit.

Probleemoplossing

Probleem	Mogelijke oorzaak	Oplossing
Het controlelampje brandt niet na het inschakelen van de STB.	De voedingsadapter is niet aangesloten.	Sluit de voedingsadapter aan.
	De voedingsadapter is beschadigd.	Raadpleeg de serviceprovider en vervang de voedingsadapter door een nieuwe.
	Het stopcontact heeft geen stroom.	Controleer of het stopcontact stroom heeft.
Netwerkverbinding mislukt.	Het netwerk is niet correct aangesloten.	Sluit de netwerkkabel correct aan of vervang deze door een nieuwe kabel. Controleer de Wi-Fi-verbindingsconfiguratie.
Geen signaal op het tv-scherm.	De STB staat in stand-by.	Schakel de STB in door op de -toets op de afstandsbediening te drukken.
	De videokabel is niet correct aangesloten.	Sluit de videokabel opnieuw aan.
	De video-ingangsbron van de tv is niet correct ingesteld.	Schakel over naar de juiste videobron van de tv.
Geen geluid van de tv.	De STB staat in stand-by. De STB is ingesteld op dempen	Schakel de STB in door op de -toets op de afstandsbediening te drukken. Druk op Vol+ of Vol- op de afstandsbediening
De afstandsbediening werkt niet.	De afstandsbediening is fysiek beschadigd.	Vervang de afstandsbediening door een nieuwe.
	De Bluetooth-koppeling mislukt.	Houd de (OK) + 3 seconden lang ingedrukt (controlelampje knippert) totdat de koppeling is gelukt. Het controlelampje brandt 3 seconden continu en schakelt vervolgens uit.
	Er zit geen batterij in de afstandsbediening, of de batterijen zijn verkeerd geplaatst.	Plaats de batterijen correct.
	De batterijen zijn beschadigd.	Vervang de batterijen.
	Tv kan geen instructies ontvangen van de afstandsbediening.	Houd de afstandsbediening dichter bij de STB. Zorg ervoor dat Bluetooth is gekoppeld tussen de STB en de afstandsbediening.
Andere problemen	-	Start de STB opnieuw op of bel de hotline van de klantenservice.

Technische specificatie

Stroomadapter	Ingang: 100 V ~ 240 V, 50 Hz ~ 60 Hz Uitgang: +12,0 V DC
Omgevingsvereiste	Werkomgevingstemperatuur: +32 ℉ (0 ℃) ~ +104 ℉ (+40 ℃)
	Luchtvochtigheid werkomgeving: 10% ~ 90%
Protocol	TCP/IP, HTML 4.0, HTTP 1.1/JavaScript 1.5, NTP, FTP, HTTPS/SSL2.0/3.0, RTSP, RTP, RTCP en HLS
Wi-Fi-radiospecificaties	Radiofrequenties/Maximaal uitgangsvermogen: Wi-Fi 2,4 GHz-band: 2412 ~ 2472 MHz/EIRP: 20 ± 1 dBm Wi-Fi 5G Hz-band: 5180 ~ 5825 MHz/EIRP: 20 ± 1 dBm
BT-radiospecificaties	Radiofrequenties/Maximaal uitgangsvermogen: BT-band: 2402~2480 MHz/EIRP: 15 ± 1 dBm
Video	Ondersteunt PAL, NTSC, 720p, 1080i, 1080p en 4K
	Formaat: 4:3/16:9
	Ontvangende bitsnelheid bereik: 200 kbps ~ 40 Mbps
	Resolutie: 720 × 576/PAL, 720 × 480/NTSC, 1280 × 720/720p, 1920 × 1080 /1080i, 1920 × 1080/1080p en 3840×2160/4K
Audio	Dolby Digital en Dolby Digital Plus
	Surround, Single/Dual/Multi Track en Stereo
Afmeting	108 mm × 108 mm × 23 mm (lengte × breedte × hoogte)
Gewicht	0,14 kg
	HDMI, het HDMI-logo en High-Definition Multimedia Interface zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC in de Verenigde Staten en andere landen.
	Vervaardigd onder licentie van Dolby Laboratories. Dolby, Dolby Audio en het dubbele D-symbool zijn handelsmerken van Dolby Laboratories.
Certificering
REACH	-

Veiligheidsinstructies

Speciale opmerking

• Verwijder de plastic afdekking voordat u de settopbox gebruikt om normale ventilatie te garanderen.
• Gebruik de voedingsadapter die bij de settopbox is geleverd.

• Zorg ervoor dat de elektrische spanning voldoet aan de apparaatvereisten. Controleer de kabels periodiek en vervang beschadigde kabels onmiddellijk.
• Om elektrische schokken te voorkomen, mag u de behuizing niet verwijderen. Er bevinden zich geen door de gebruiker te onderhouden onderdelen binnenin. Laat het onderhoud over aan gekwalificeerd personeel.
• Gebruik dit apparaat niet in de buurt van water.
• Alleen reinigen met een droge doek.
• Plaats het apparaat op een vlakke ondergrond. Plaats geen zware voorwerpen op het apparaat.
• Blokkeer geen ventilatieopeningen. Installeer het apparaat volgens de instructies van de fabrikant.
• Niet installeren in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
• Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
• Schakel de stroom uit en trek de stekker uit het stopcontact als het apparaat lange tijd niet wordt gebruikt of tijdens onweer.
• Wacht na het uitschakelen van de stroom minimaal 15 seconden tussen het uitschakelen en het opnieuw inschakelen.
• Voor de adapter geldt dat het stopcontact in de buurt van de adapter moet worden geïnstalleerd en gemakkelijk toegankelijk moet zijn.
• Alle uitgepakte apparaten moeten binnen een half jaar worden ingeschakeld.
• Als een apparaat niet meer in gebruik is of moet worden vervangen, zet u het terug naar de fabrieksinstellingen.

Service
Haal het apparaat niet uit elkaar. Neem contact op met de serviceprovider als de volgende problemen zich voordoen:

• De stroomkabel of het stopcontact is beschadigd.
• Er lekt vloeistof in het apparaat.
• Werkt niet normaal, zelfs niet na het opvolgen van de instructies.
• Het apparaat is fysiek beschadigd.
