Worx WA3867 Handleiding

Inhoud

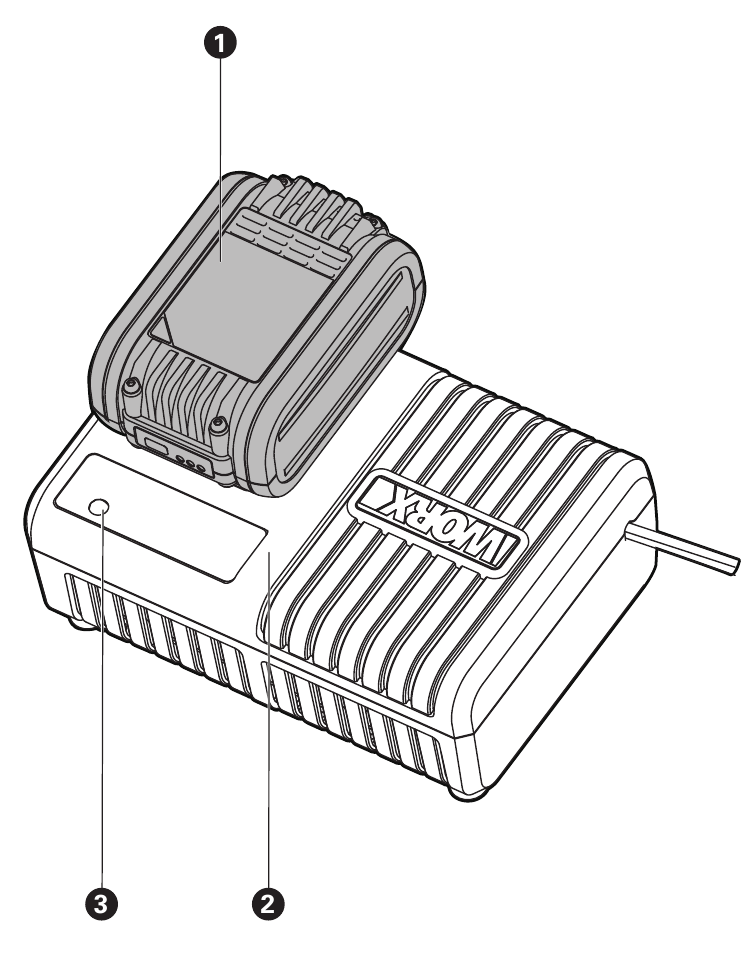

OVERZICHT

OVERZICHT

  1. ACCUPACK *
  2. LADER
  3. LAADINDICATORLAMPJE

* Niet alle afgebeelde of beschreven accessoires zijn inbegrepen in de standaardlevering.
Wij raden u aan uw accessoires die in de bovenstaande lijst staan, te kopen in dezelfde winkel waar u de batterijlader hebt gekocht. Raadpleeg de verpakking van de accessoires voor meer informatie. Het winkelpersoneel kan u helpen en advies geven.

LAADPROCEDURE

OPMERKING: Lees voor gebruik van het gereedschap de gebruiksaanwijzing zorgvuldig door.

LAADINSTRUCTIES

  1. UW ACCUPACK OPLADEN

    De lader en de accupack zijn specifiek ontworpen om samen te werken, probeer dus geen andere apparaten te gebruiken. Steek nooit metalen voorwerpen in uw lader of accupack-aansluitingen en laat ze er ook niet in vallen, omdat er dan een elektrische storing en gevaar kan ontstaan.
  2. VOOR GEBRUIK VAN UW ACCUGEREEDSCHAP
    Uw accupack is NIET OPGELADEN en u moet deze één keer opladen voor gebruik.
  3. HOE U UW ACCU OPLAADT
    LAADPROCEDURE
    1. Steek de lader in een geschikt stopcontact.
    2. Schuif de accupack in de lader. Het LAMPJE (3) wordt groen en knippert om aan te geven dat het opladen is gestart.
    3. Na 25 minuten opladen (2,0 Ah) / 30 minuten (2,5 Ah) / 45 minuten (4,0 Ah) / 60 minuten (5,0 Ah) / 100 minuten (8,0 Ah) blijft het lampje groen zonder te knipperen, wat betekent dat de accu vol is en het opladen is voltooid.


Wanneer de batterij leeg raakt na continu gebruik of blootstelling aan direct zonlicht of hitte, moet u de batterij laten afkoelen voordat u deze opnieuw oplaadt om de volledige lading te bereiken.

LAADINDICATOR
Deze lader is ontworpen om bepaalde problemen te detecteren die kunnen optreden bij accupacks. Indicatorlampjes geven problemen aan (zie onderstaande tabel). Als dit gebeurt, plaatst u een nieuwe accupack om te bepalen of de lader in orde is. Als de nieuwe batterij correct wordt opgeladen, is de originele pack defect en moet deze worden teruggestuurd naar een servicecentrum of recyclingcentrum. Als de nieuwe accupack hetzelfde probleem vertoont als de originele accupack, laat de lader dan testen in een erkend servicecentrum.

Lampje Aan/ Knipperend Status
Rood aan
 Defecte accu
Rood knipperend
 - - - - - Accutemperatuurbeveiliging
De temperatuur van de accupack is lager dan 0oC of hoger dan 45oC.
Groen aan
 Volledig opgeladen
Groen knipperend
 - - - - - - Opladen

ACCUTEMPERATUURBEVEILIGING
Deze lader heeft een accutemperatuurbeveiliging. Wanneer de lader een accupack detecteert die te warm of te koud is (het lampje is rood en knippert), activeert hij automatisch het beveiligingscircuit en onderbreekt hij het opladen totdat de accupack de juiste temperatuur heeft bereikt. Het laadproces begint dan automatisch (het lampje is groen en knippert).
Deze functie garandeert een maximale levensduur van de accu.

DE ACCUPACK IN DE LADER LATEN ZITTEN
Als een volledig opgeladen accupack in de lader blijft zitten, blijft het lampje groen. De accupack blijft opladen met een onderhoudsstroom.

DEFECTE ACCUPACKS
Deze lader detecteert een defecte accupack. Wanneer een defecte accupack in de lader wordt geplaatst, probeert de lader deze te repareren. Dit proces duurt ongeveer 30 minuten (het lampje is groen en knippert). Als de reparatie is gelukt, begint de lader automatisch de accupack op te laden tot de hoogst mogelijke capaciteit (het lampje is groen en knippert). Als het lampje continu rood wordt, is de accupack defect.
OPMERKING: Gerepareerde accupacks zijn nog steeds bruikbaar, maar er mag niet worden verwacht dat ze evenveel werk verrichten als nieuwe accupacks.

BELANGRIJKE OPMERKINGEN OVER HET OPLADEN:

  1. Voor een nieuwe accu of een accu die al een tijdje is opgeslagen, dient u de accu voor gebruik op te laden. Als u de accu voor een lange tijd wilt opslaan, laad de accupack dan volledig op om een maximale levensduur van de accu te garanderen.
  2. Een langere levensduur en betere prestaties kunnen worden verkregen als de accupack wordt opgeladen wanneer de luchttemperatuur tussen (18oC-24oC) ligt. Laad de accupack niet op bij luchttemperaturen onder 4,5oC of boven 40,5oC. Dit is belangrijk omdat het ernstige schade aan de accupack kan voorkomen.
  3. Vries uw lader nooit in en dompel de lader niet onder in water of een andere vloeistof.
  4. Wanneer de accupack er niet in slaagt voldoende vermogen te leveren voor taken die voorheen gemakkelijk werden uitgevoerd, laad uw accu dan op en ga niet verder met het gebruik onder deze omstandigheden. U kunt een gedeeltelijk gebruikte pack opladen wanneer u maar wilt zonder nadelige gevolgen voor de accupack.
  5. Tijdens het opladen is het normaal dat de lader en de accupack warm aanvoelen.
  6. Als de accupack niet goed wordt opgeladen:
    1. Controleer de stroom in het stopcontact door een ander apparaat aan te sluiten.
    2. Steek de stekker in het stopcontact en haal hem er weer uit om te controleren of de lader in orde is.
    3. Controleer of de accu is beschadigd.
    4. Verplaats de lader en de accupack naar een locatie waar de omgevingstemperatuur ongeveer 18oC-24oC is.
    5. Als het oplaadprobleem aanhoudt, breng het gereedschap, de accupack en de lader dan naar een erkend servicecentrum.
    6. Onder bepaalde omstandigheden, wanneer de lader is aangesloten op de voeding, kunnen de blootliggende oplaadcontacten in de lader worden kortgesloten door vreemd materiaal. Vreemde materialen van geleidende aard, zoals metaaldeeltjes, moeten uit de buurt van de holtes van de lader worden gehouden. Haal de stekker van de lader altijd uit het stopcontact wanneer er geen accupack in de lader zit of voordat u probeert hem schoon te maken.

PROBLEEMOPLOSSING

IK KAN DE ACCU NIET IN DE ACCULADER PLAATSEN. WAAROM?

  1. Controleer of de lader en de accupack specifiek zijn ontworpen om samen te werken.
  2. De accu kan slechts in één richting in de lader worden geplaatst. Draai de accu om totdat deze in de sleuf kan worden geplaatst, het indicatielampje moet groen zijn en knipperen wanneer de accu wordt opgeladen.

REDENEN VOOR VERSCHILLENDE OPLAADTIJDEN

De oplaadtijd kan worden beïnvloed door vele redenen die geen defecten aan uw product zijn.

  1. Als de accupack slechts gedeeltelijk is ontladen, kan deze in minder dan de aangegeven oplaadtijd worden opgeladen.
  2. Als de accupack en de omgevingstemperatuur erg koud/warm zijn, kan het langer duren om op te laden. Zoek een geschikte omgeving met de juiste luchttemperatuur om te beginnen met opladen.
  3. Als de accupack erg heet is, verwijder de accupack dan uit de lader en laat de accupack eerst afkoelen tot omgevingstemperatuur voordat het opladen kan worden gestart.

ONDERHOUD

Haal de stekker uit het stopcontact voordat u aanpassingen, service of onderhoud uitvoert.
Uw batterijlader heeft geen extra smering of onderhoud nodig. Gebruik nooit water of chemische reinigingsmiddelen om uw lader schoon te maken. Veeg schoon met een droge doek. Bewaar uw lader altijd op een droge plaats.

PRODUCTVEILIGHEID

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om een gevaar te vermijden.

AANVULLENDE VEILIGHEIDSINSTRUCTIES VOOR UW ACCULADER

  1. Lees voor het opladen de instructies.
  2. Laad geen lekkende accu op.
  3. Gebruik geen laders voor andere werkzaamheden dan waarvoor ze zijn ontworpen.
  4. Zorg er voor het opladen voor dat uw lader overeenkomt met de lokale wisselstroomvoorziening.
  5. Voor gebruik binnenshuis, of stel niet bloot aan regen.
  6. Het oplaadapparaat moet worden beschermd tegen vocht.
  7. Gebruik het oplaadapparaat niet in de open lucht.
  8. Sluit de contacten van de accu of lader niet kort.
  9. Respecteer de polariteit "+/-" bij het opladen.
  10. Open het apparaat niet en houd het buiten bereik van kinderen.
  11. Laad geen accu's van andere fabrikanten of ongeschikte modellen op.
  12. Zorg ervoor dat de verbinding tussen de acculader en de accu correct is gepositioneerd en niet wordt belemmerd door vreemde voorwerpen.
  13. Houd de sleuven van de acculader vrij van vreemde voorwerpen en bescherm ze tegen vuil en vocht. Bewaar op een droge en vorstvrije plaats.
  14. Zorg er bij het opladen van accu's voor dat de acculader zich in een goed geventileerde ruimte bevindt en uit de buurt van ontvlambare materialen. Accu's kunnen heet worden tijdens het opladen. Laad geen accu's te lang op. Zorg ervoor dat accu's en laders niet zonder toezicht worden achtergelaten tijdens het opladen.
  15. Laad geen niet-oplaadbare batterijen op, omdat deze oververhit kunnen raken en kapot kunnen gaan.
  16. Een langere levensduur en betere prestaties kunnen worden verkregen als de accupack wordt opgeladen wanneer de luchttemperatuur tussen 18oC en 24oC ligt. Laad de accupack niet op bij luchttemperaturen onder 4,5oC of boven 40,5oC.
    Dit is belangrijk omdat het ernstige schade aan de accupack kan voorkomen.
  17. Laad alleen de accupack van hetzelfde model op die door Worx wordt geleverd en van modellen die door Worx worden aanbevolen.

SYMBOLEN

Lees de gebruiksaanwijzing
waarschuwing Waarschuwing
Alleen voor gebruik binnenshuis
Dubbele isolatie
Zekering
Positieve pool
Negatieve pool

TECHNISCHE GEGEVENS

Nominale ingangsspanning 100-240V~50/60Hz
Uitgangsspanning 16-20V
Laadstroom 6.0A
Nominaal ingangsvermogen 160W
Accu opladen Li-Ion
Aantal cellen 4/5/10


Oplaadtijd (ca.)

 2.0Ah 25 minuten
2.5Ah 30 minuten
4.0Ah 45 minuten
5.0Ah 60 minuten
8.0Ah 100 minuten
Beschermingsklasse /II
Gewicht machine 0.7kg

Raadpleeg het typeplaatje van de door Worx geleverde accupack voor de technische gegevens van de types, het aantal cellen en de nominale capaciteit van de op te laden accu's.
