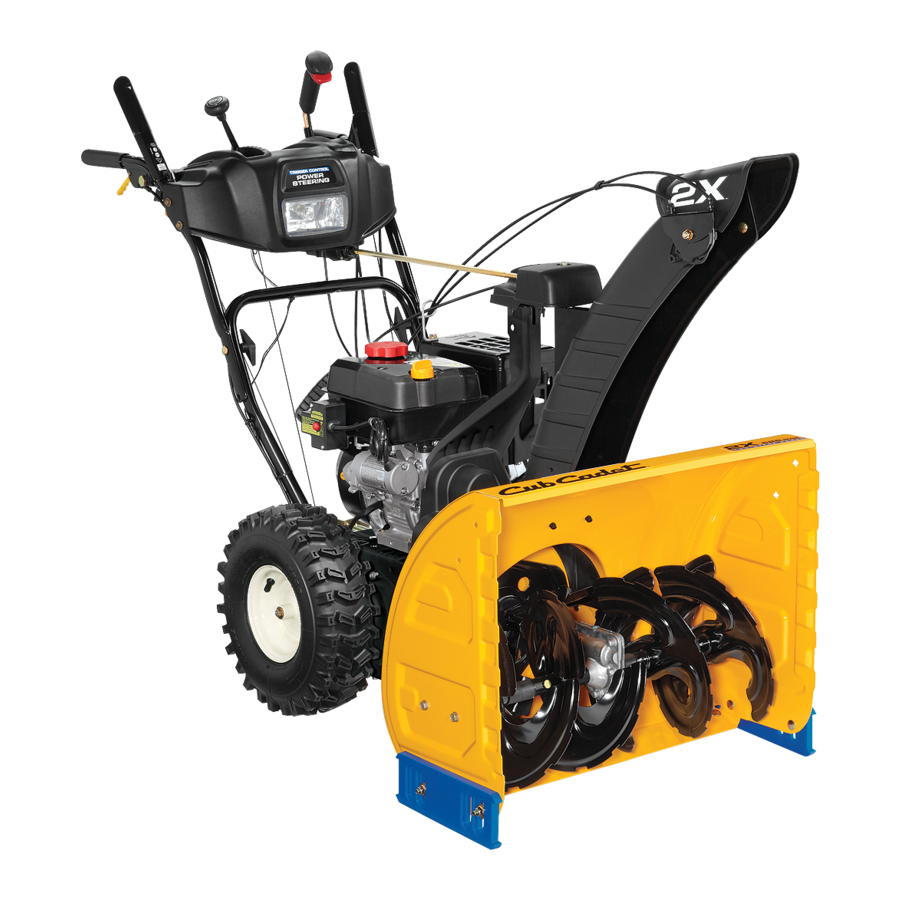

Cub Cadet 524 SWE Handleiding

Belangrijke veilige bedieningspraktijken

LEES EN VOLG ALLE VEILIGHEIDSREGELS EN INSTRUCTIES IN DEZE HANDLEIDING VOORDAT U PROBEERT DEZE MACHINE TE BEDIENEN.

HET NIET NALEVEN VAN DEZE INSTRUCTIES KAN LEIDEN TOT PERSOONLIJK LETSEL.

Dit symbool wijst op belangrijke veiligheidsinstructies die, indien niet opgevolgd, de persoonlijke veiligheid en/of eigendommen van uzelf en anderen in gevaar kunnen brengen. Lees en volg alle instructies in deze handleiding voordat u probeert deze machine te bedienen. Het niet naleven van deze instructies kan leiden tot persoonlijk letsel. Wanneer u dit symbool ziet. SLA ACHT OP DE WAARSCHUWING!

CALIFORNIA PROPOSITION 65

Motoruitlaatgassen, sommige bestanddelen ervan en bepaalde voertuigonderdelen bevatten of stoten chemicaliën uit waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.

Deze machine is gebouwd om te worden bediend volgens de veilige bedieningspraktijken in deze handleiding. Zoals met elk type elektrisch gereedschap, kan onzorgvuldigheid of een fout van de bediener leiden tot ernstig letsel. Deze machine is in staat vingers, handen, tenen en voeten te amputeren en vreemde voorwerpen weg te slingeren. Het niet naleven van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

Opleiding

1. Lees, begrijp en volg alle instructies op de machine en in de handleiding(en) voordat u probeert te monteren en te bedienen. Bewaar deze handleiding op een veilige plaats voor toekomstig en regelmatig gebruik en voor het bestellen van vervangende onderdelen.
2. Maak uzelf vertrouwd met alle bedieningselementen en hun juiste werking. Weet hoe u de machine moet stoppen en ze snel moet uitschakelen.
3. Sta nooit toe dat kinderen jonger dan 14 jaar deze machine bedienen. Kinderen van 14 jaar en ouder moeten de instructies en veilige bedieningspraktijken in deze handleiding en op de machine lezen en begrijpen en onder toezicht staan van een volwassene.
4. Sta nooit toe dat volwassenen deze machine bedienen zonder de juiste instructies.
5. Weggeslingerde voorwerpen kunnen ernstig persoonlijk letsel veroorzaken. Plan uw sneeuwruimpatroon om te voorkomen dat materiaal naar wegen, omstanders en dergelijke wordt afgevoerd.
6. Houd omstanders, huisdieren en kinderen op minstens 23 meter afstand van de machine terwijl deze in werking is. Stop de machine als er iemand het gebied betreedt.
7. Wees voorzichtig om uitglijden of vallen te voorkomen, vooral bij het achteruitrijden.

Voorbereiding

Inspecteer het gebied waar de apparatuur zal worden gebruikt grondig. Verwijder alle deurmatten, kranten, sleeën, planken, draden en andere vreemde voorwerpen waarover u kunt struikelen of die door de vijzel/waaier kunnen worden weggegooid.

1. Draag altijd een veiligheidsbril of oogbescherming tijdens het gebruik en bij het uitvoeren van een afstelling of reparatie om uw ogen te beschermen. Weggeslingerde voorwerpen die afketsen kunnen ernstig oogletsel veroorzaken.
2. Niet bedienen zonder voldoende winterkleding te dragen. Draag geen sieraden, lange sjaals of andere losse kleding die verstrikt kan raken in bewegende onderdelen. Draag schoeisel dat de grip op gladde oppervlakken verbetert.
3. Gebruik een geaard verlengsnoer met drie draden en een stopcontact voor alle machines met elektrische startmotoren.
4. Pas de hoogte van de opvangbak aan om grind- of steenslagoppervlakken vrij te maken.
5. Ontgrendel alle bedieningshendels voordat u de motor start.
6. Probeer nooit aanpassingen te doen terwijl de motor draait, behalve waar specifiek aanbevolen in de bedieningshandleiding.
7. Laat de motor en de machine zich aanpassen aan de buitentemperatuur voordat u begint met het ruimen van sneeuw.

Veilige omgang met benzine

Om persoonlijk letsel of schade aan eigendommen te voorkomen, moet u uiterst voorzichtig zijn bij het omgaan met benzine. Benzine is uiterst ontvlambaar en de dampen zijn explosief. Er kan ernstig persoonlijk letsel optreden wanneer er benzine op uzelf of uw kleding wordt gemorst, wat kan ontbranden. Was uw huid en verschoon uw kleding onmiddellijk.

1. Gebruik alleen een goedgekeurde benzinecontainer.
2. Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
3. Tank de machine nooit binnenshuis.
4. Verwijder nooit de tankdop en vul nooit brandstof bij terwijl de motor heet is of draait.
5. Laat de motor minstens twee minuten afkoelen voordat u gaat tanken.
6. Vul de brandstoftank nooit te vol. Vul de tank tot maximaal 1/2 inch onder de onderkant van de vulhals om ruimte te bieden voor brandstofuitzetting.
7. Plaats de benzinedop terug en draai deze goed vast.
8. Als er benzine is gemorst, veeg deze dan van de motor en de apparatuur. Verplaats de machine naar een andere plaats. Wacht 5 minuten voordat u de motor start.
9. Bewaar de machine of de brandstofcontainer nooit binnen waar zich een open vlam, vonk of controlelampje bevindt (bijv. verwarming, boiler, ruimteverwarming, wasdroger enz.).
10. Laat de machine minstens 5 minuten afkoelen voordat u deze opbergt.
11. Vul containers nooit in een voertuig of op een laadbak van een vrachtwagen of aanhanger met een plastic bekleding. Plaats containers altijd op de grond, uit de buurt van uw voertuig, voordat u ze vult.
12. Verwijder indien mogelijk de benzineapparatuur van de vrachtwagen of aanhanger en tank deze op de grond bij. Als dit niet mogelijk is, tank dergelijke apparatuur dan bij op een aanhanger met een draagbare container, in plaats van met een benzinedispensermondstuk.
13. Houd het mondstuk te allen tijde in contact met de rand van de brandstoftank of de containeropening totdat het tanken is voltooid. Gebruik geen mondstukvergrendeling.

Bediening

1. Houd handen en voeten uit de buurt van draaiende delen, in de vijzel/waaierbehuizing of de gootconstructie. Contact met de draaiende delen kan leiden tot amputatie van handen en voeten.
2. De bedieningshendel van de vijzel/waaier is een veiligheidsvoorziening. Omzeil de werking ervan nooit. Als u dit doet, wordt de machine onveilig en kan dit persoonlijk letsel veroorzaken.
3. De bedieningshendels moeten gemakkelijk in beide richtingen werken en automatisch terugkeren naar de uitgeschakelde positie wanneer ze worden losgelaten.
4. Nooit bedienen met een ontbrekende of beschadigde gootconstructie. Houd alle veiligheidsvoorzieningen op hun plaats en werkend.
5. Laat een motor nooit binnenshuis of in een slecht geventileerde ruimte draaien. Motoruitlaatgassen bevatten koolmonoxide, een geurloos en dodelijk gas.
6. Bedien de machine niet onder invloed van alcohol of drugs.
7. De uitlaat en de motor worden heet en kunnen brandwonden veroorzaken. Niet aanraken. Houd kinderen uit de buurt.
8. Wees uiterst voorzichtig bij het bedienen op of het oversteken van grindoppervlakken. Blijf alert op verborgen gevaren of verkeer.
9. Wees voorzichtig bij het veranderen van richting en bij het werken op hellingen.
10. Plan uw sneeuwruimpatroon om te voorkomen dat er naar ramen, muren, auto's enz. wordt afgevoerd. Zo vermijdt u mogelijke schade aan eigendommen of persoonlijk letsel veroorzaakt door een afketser.
11. Richt de afvoer nooit op kinderen, omstanders en huisdieren en laat niemand voor de machine staan.
12. Overbelast de machine niet door te proberen te snel sneeuw te ruimen.
13. Bedien deze machine nooit zonder goed zicht of licht. Zorg altijd voor een goede basis en houd de handgrepen stevig vast. Lopen, nooit rennen.
14. Schakel de stroom naar de vijzel/waaier uit tijdens het transport of wanneer deze niet in gebruik is.
15. Bedien de machine nooit met hoge transportsnelheden op gladde oppervlakken. Kijk naar beneden en naar achteren en wees voorzichtig bij het achteruitrijden.
16. Als de machine abnormaal begint te trillen, stop dan de motor, koppel de bougiekabel los en aard deze tegen de motor. Inspecteer de machine grondig op schade. Repareer eventuele schade voordat u de machine start en bedient.
17. Ontgrendel alle bedieningshendels en stop de motor voordat u de bedieningspositie (achter de handgrepen) verlaat. Wacht tot de vijzel/waaier volledig tot stilstand is gekomen voordat u de gootconstructie ontstopt, aanpassingen of inspecties uitvoert.
18. Steek nooit uw hand in de afvoer- of opvangopeningen. Gebruik altijd het meegeleverde reinigingsgereedschap om de afvoeropening te ontstoppen. Ontstop de gootconstructie niet terwijl de motor draait. Schakel de motor uit en blijf achter de handgrepen totdat alle bewegende delen tot stilstand zijn gekomen voordat u gaat ontstoppen.
19. Gebruik alleen hulpstukken en accessoires die zijn goedgekeurd door de fabrikant (bijv. wielgewichten, sneeuwkettingen, cabines enz.).
20. Trek bij het starten van de motor langzaam aan het koord totdat er weerstand wordt gevoeld en trek vervolgens snel. Snel intrekken van het startkoord (terugslag) trekt de hand en arm sneller naar de motor toe dan u kunt loslaten. Botbreuken, fracturen, blauwe plekken of verstuikingen kunnen het gevolg zijn.
21. Als er zich situaties voordoen die niet in deze handleiding worden behandeld, wees dan voorzichtig en gebruik uw gezond verstand. Neem contact op met de klantenservice voor hulp en de naam van uw dichtstbijzijnde service dealer.

Een verstopte afvoergoot vrijmaken

Handcontact met de draaiende waaier in de afvoergoot is de meest voorkomende oorzaak van letsel in verband met sneeuwruimers. Gebruik nooit uw hand om de afvoergoot schoon te maken.

Om de goot vrij te maken:

1. SCHAKEL DE MOTOR UIT!
2. Wacht 10 seconden om er zeker van te zijn dat de waaierbladen niet meer draaien.
3. Gebruik altijd een reinigingsgereedschap, niet uw handen.

Onderhoud & Opslag

1. Nooit knoeien met veiligheidsvoorzieningen. Controleer regelmatig hun correcte werking. Raadpleeg de onderhouds- en afstellingsparagrafen van deze handleiding.
2. Voordat u de machine reinigt, repareert of inspecteert, ontgrendelt u alle bedieningshendels en stopt u de motor. Wacht tot de vijzel/waaier volledig tot stilstand is gekomen. Koppel de bougiekabel los en aard deze tegen de motor om onbedoeld starten te voorkomen.
3. Controleer bouten en schroeven regelmatig op de juiste vastheid om de machine in een veilige werkende staat te houden. Inspecteer de machine ook visueel op eventuele schade.
4. Wijzig de motortoerentalregelaar niet en laat de motor niet te snel draaien. De toerentalregelaar regelt de maximale veilige werkingssnelheid van de motor.
5. De scheerplaten en glijschoenen van de sneeuwruimer zijn onderhevig aan slijtage en beschadiging. Controleer voor uw veiligheid regelmatig alle onderdelen en vervang ze alleen door onderdelen van de originele fabrikant (OEM). "Het gebruik van onderdelen die niet voldoen aan de originele uitrustingsspecificaties kan leiden tot onjuiste prestaties en de veiligheid in gevaar brengen!"
6. Controleer de bedieningshendels periodiek om te controleren of ze correct in- en uitschakelen en pas ze indien nodig aan. Raadpleeg het afstellingsgedeelte in deze bedieningshandleiding voor instructies.
7. Onderhoud of vervang veiligheids- en instructielabels indien nodig.
8. Neem de juiste afvalwetten en -voorschriften voor gas, olie enz. in acht om het milieu te beschermen.
9. Laat de machine vóór het opbergen een paar minuten draaien om sneeuw uit de machine te verwijderen en bevriezing van de vijzel/waaier te voorkomen.
10. Bewaar de machine of de brandstofcontainer nooit binnen waar zich een open vlam, vonk of controlelampje bevindt, zoals een boiler, verwarming, wasdroger enz.
11. Raadpleeg altijd de bedieningshandleiding voor de juiste instructies voor opslag buiten het seizoen.
12. Controleer de brandstofleiding, tank, dop en fittingen regelmatig op scheuren of lekken. Vervang indien nodig.
13. Laat de motor niet draaien met de bougie verwijderd.
14. Volgens de Consumer Products Safety Commission (CPSC) en de U.S. Environmental Protection Agency (EPA) heeft dit product een gemiddelde levensduur van zeven (7) jaar, of 60 bedrijfsuren. Laat de machine aan het einde van de gemiddelde levensduur jaarlijks inspecteren door een erkende service dealer om er zeker van te zijn dat alle mechanische en veiligheidssystemen goed werken en niet overmatig versleten zijn. Het niet doen hiervan kan leiden tot ongevallen, letsel of de dood.

Wijzig de motor niet

Om ernstig letsel of de dood te voorkomen, mag u de motor op geen enkele manier wijzigen. Knoeien met de toerentalregelaar kan leiden tot een weggelopen motor en ervoor zorgen dat deze op onveilige snelheden draait. Nooit knoeien met de fabrieksinstelling van de motortoerentalregelaar.

Mededeling betreffende emissies

Motoren die zijn gecertificeerd om te voldoen aan de Californische en federale EPA-emissievoorschriften voor SORE (Small Off Road Equipment) zijn gecertificeerd om te werken op normale loodvrije benzine en kunnen de volgende emissiebeheersingssystemen omvatten: Motoraanpassing (EM), Oxidatiekatalysator (OC), Secundaire luchtinjectie (SAI) en driewegkatalysator (TWC) indien aanwezig.

Vonkenvanger

Deze machine is uitgerust met een interne verbrandingsmotor en mag niet worden gebruikt op of in de buurt van onverbeterd met bos bedekt, met struikgewas bedekt of met gras bedekt land, tenzij het uitlaatsysteem van de motor is uitgerust met een vonkenvanger die voldoet aan de toepasselijke lokale of nationale wetten (indien van toepassing).

Als er een vonkenvanger wordt gebruikt, moet deze door de bediener in effectieve werkende staat worden gehouden. In de staat Californië is het bovenstaande wettelijk verplicht (artikel 4442 van de California Public Resources Code). Andere staten hebben mogelijk vergelijkbare wetten. Federale wetten zijn van toepassing op federaal land.

Een vonkenvanger voor de uitlaat is verkrijgbaar via uw dichtstbijzijnde erkende service dealer of neem contact op met de serviceafdeling, P.O. Box 361131 Cleveland, Ohio 44136-0019.

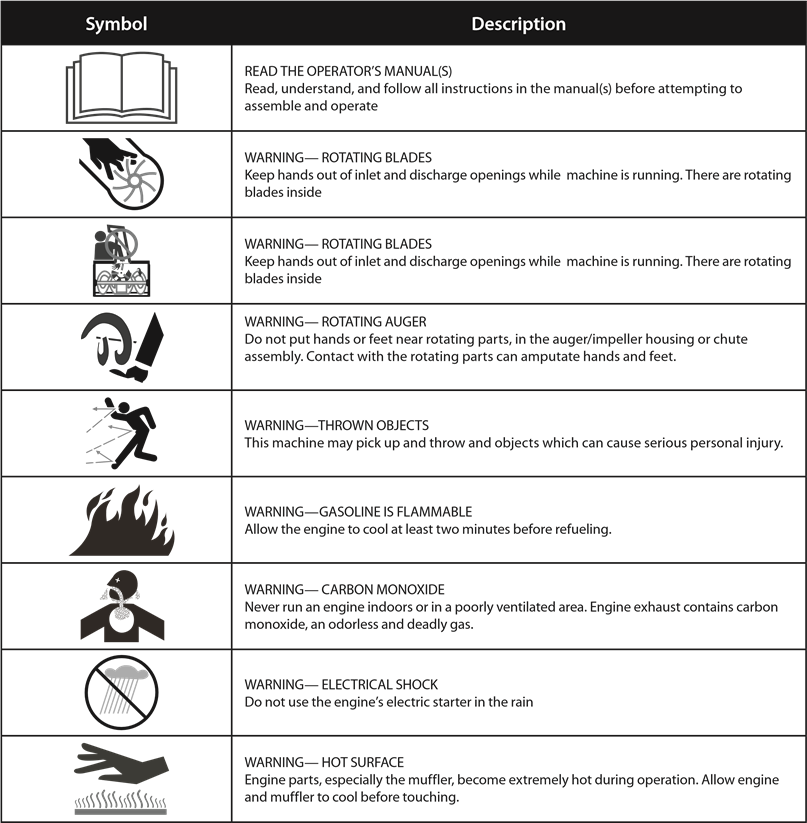

Veiligheidssymbolen

Deze pagina toont en beschrijft veiligheidssymbolen die op dit product kunnen voorkomen. Lees, begrijp en volg alle instructies op de machine voordat u probeert te monteren en te bedienen.

Uw verantwoordelijkheid: beperk het gebruik van deze machine tot personen die de waarschuwingen en instructies in deze handleiding en op de machine lezen, begrijpen en opvolgen.

BEWAAR DEZE INSTRUCTIES!

Montage en installatie

Inhoud van de doos

• Eén sneeuwruimer
• Eén handleiding voor de sneeuwruimer
• Twee vervangende breekpennen voor de vijzel
• Zeskantstang
• Eén productregistratiekaart
• Afvoerkanaalassemblage

Montage

Verwijder alle losse onderdelen vóór de montage.

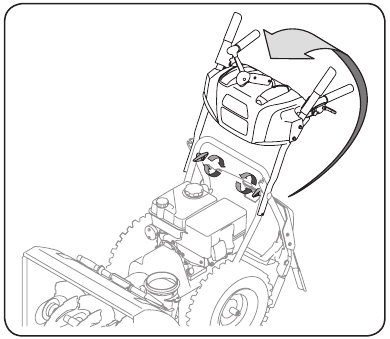

Montage van de handgreep

1. Plaats de schakelhendel in de stand Vooruit-6
2. Let op het onderste achterste gedeelte van de sneeuwruimer om er zeker van te zijn dat beide kabels zijn uitgelijnd met de rolgeleiders voordat u de handgreep omhoog draait. Draai de handgreep omhoog. Zie Fig. 3-1.
   OPMERKING: Zorg ervoor dat de bovenste uiteinden van elke kabel goed in de beugel zitten.

   Figuur 3-1

3. Zet de handgreep vast door de plastic knop aan de linker- en rechterkant van de handgreep vast te draaien. Verwijder en gooi eventuele rubberen banden weg, indien aanwezig. Deze zijn alleen voor verpakkingsdoeleinden.

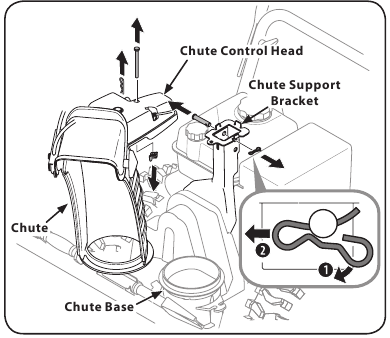

Montage van het afvoerkanaal

1. Verwijder de splitpen, de vleugelmoer en de zeskantschroef van de bedieningskop van het afvoerkanaal en de gaffelpen en de vlinder-splitpen van de steunbeugel van het afvoerkanaal. Zie Fig. 3-2.

   Figuur 3-2

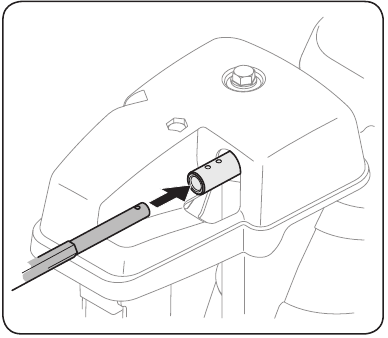

2. Steek de zeskantstang in de bedieningskop van het afvoerkanaal. Duw de stang zo ver mogelijk in de bedieningskop van het afvoerkanaal, waarbij u de gaten in de zeskantstang naar boven gericht houdt. Zie Fig. 3-3.

   Figuur 3-3

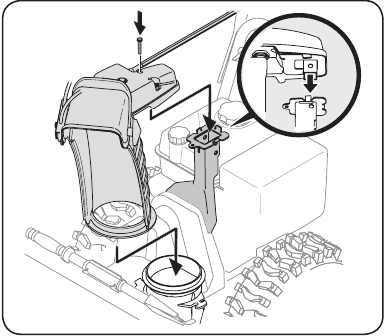

3. Plaats het afvoerkanaal op de afvoerkanaalbasis en zorg ervoor dat de zeskantstang onder het handgreep paneel is geplaatst. Installeer de eerder verwijderde zeskantbout, maar zet deze nu nog niet vast met de vleugelmoer. Zie Fig. 3-4.

   Figuur 3-4

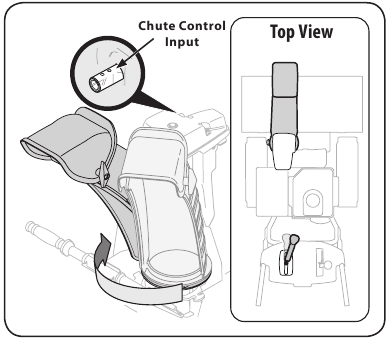

4. Knijp de trekker op de joystick in en draai het afvoerkanaal met de hand naar voren. De gaten in de bedieningsingang van het afvoerkanaal zijn naar boven gericht. Zie Fig. 3-5.

   Figuur 3-5
   Opmerking: het afvoerkanaal draait niet zonder de trekker op de joystick in te knijpen.

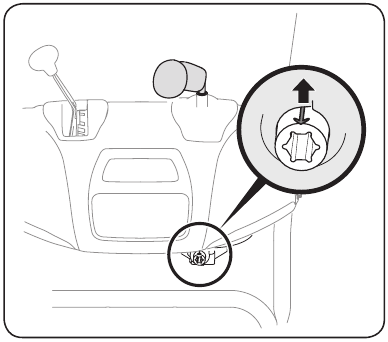

5. Draai de joystick naar de positie één uur zodat de zilveren indicatiepijl op het rondsel onder het bedieningspaneel naar boven wijst. Zie Fig. 3-6.

   Figuur 3-6
   Opmerking: de joystick staat iets schuin naar rechts.

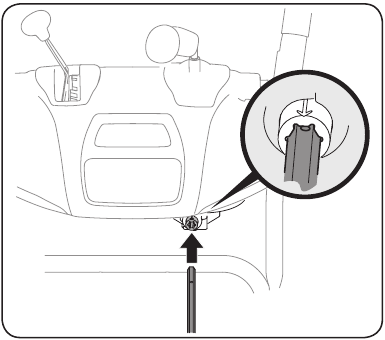

6. Steek de zeskantstang in het rondsel onder de joystick. Zorg ervoor dat u het gat in de zeskantstang uitlijnt met de pijl op het rondsel. Zie Fig. 3-7.

   Figuur 3-7
   Opmerking: de zeskantstang past precies in het rondsel. Ondersteun de achterkant van het dashboard met één hand terwijl u met uw andere hand de zeskantstang insteekt om ervoor te zorgen dat de zeskantstang helemaal in het rondsel is gestoken.
   Opmerking: het gat is een referentie voor het uitlijnen van de stang met de indicatiepijl op het rondsel.

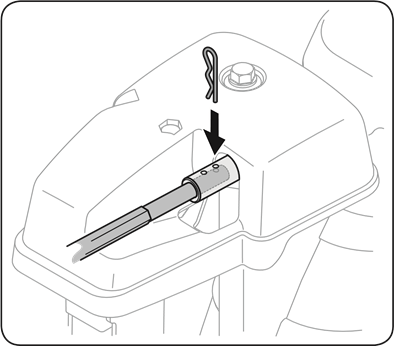

7. Duw de zeskantstang naar het bedieningspaneel totdat het gat in de zeskantstang is uitgelijnd met het gat in de bedieningsingang van het afvoerkanaal dat zich het dichtst bij de bedieningskop van het afvoerkanaal bevindt en steek de splitpen erin. Zie Fig. 3-8.

   Figuur 3-8
   Opmerking: het tweede gat wordt gebruikt om de zeskantstang verder in het rondsel te laten grijpen, indien nodig. Raadpleeg de afstellingen van de bedieningsstang van het afvoerkanaal.

8. Maak de bevestiging van de bedieningskop van het afvoerkanaal aan de steunbeugel van het afvoerkanaal af met de vleugelmoer, de gaffelpen en de vlinder-splitpen die in stap 1 zijn verwijderd. Zie Fig. 3-2.

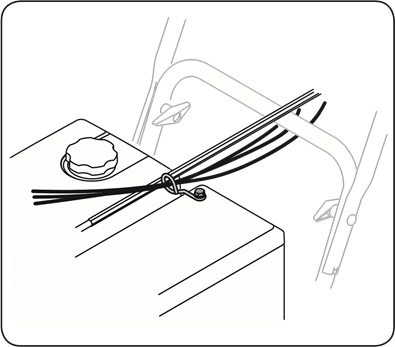

9. Controleer of alle kabels correct zijn geleid door de kabelgeleider bovenop de motor. Zie Fig. 3-9.

   Figuur 3-9
   Opmerking: voor de soepelste werking moeten de kabels zich allemaal links van de zeskantstang bevinden.

Installatie

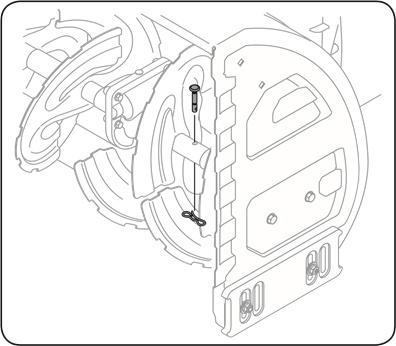

Breekpennen

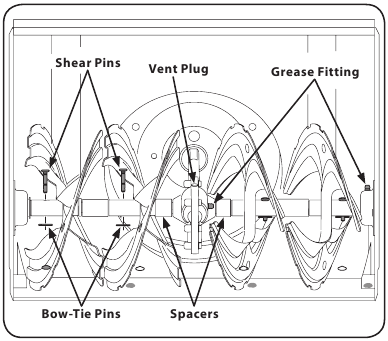

Een paar vervangende breekpennen voor de vijzel en vlinder-splitpennen worden meegeleverd met uw sneeuwruimer. Bewaar ze in het dashboard van uw sneeuwruimer tot ze nodig zijn. Zie Fig. 3-10.

Figuur 3-10

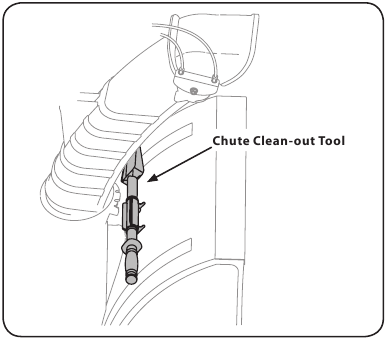

Reinigingsgereedschap voor het afvoerkanaal

Het reinigingsgereedschap voor het afvoerkanaal is in de fabriek met een montageklem en een kabelbinder aan de bovenkant van de vijzelbehuizing bevestigd. Knip de kabelbinder door voordat u de sneeuwruimer gebruikt. Zie Fig. 3-11.

Figuur 3-11

Brandstofaanbevelingen

Gebruik autobenzine (loodvrij of laag gelood om afzettingen in de verbrandingskamer te minimaliseren) met een minimum van 87 octaan. Benzine met maximaal 10% ethanol of 15% MTBE (Methyl Tertiary Butyl Ether) kan worden gebruikt. Gebruik nooit een olie/benzinemengsel of vuile benzine. Vermijd dat er vuil, stof of water in de brandstoftank komt. Gebruik GEEN E85-benzine.

• Tank bij in een goed geventileerde ruimte met de motor uit. Rook niet en laat geen vlammen of vonken toe in de ruimte waar de motor wordt bijgetankt of waar benzine wordt opgeslagen.
• Vul de brandstoftank niet te vol. Zorg er na het tanken voor dat de tankdop goed en veilig is gesloten.
• Wees voorzichtig dat u geen brandstof morst tijdens het tanken. Gemorste brandstof of brandstofdamp kan ontbranden. Als er brandstof is gemorst, zorg er dan voor dat de ruimte droog is voordat u de motor start.
• Vermijd herhaald of langdurig contact met de huid of inademing van damp.

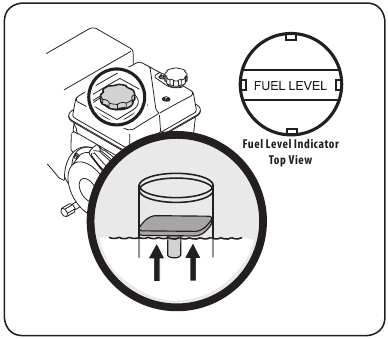

Brandstof toevoegen

Wees uiterst voorzichtig bij het hanteren van benzine. Benzine is extreem ontvlambaar en de dampen zijn explosief. Tank de machine nooit binnenshuis of terwijl de motor heet is of draait. Doof sigaretten, sigaren, pijpen en andere ontstekingsbronnen.

Houd altijd handen en voeten uit de buurt van bewegende onderdelen van de apparatuur. Gebruik geen opstartvloeistof onder druk. Dampen zijn ontvlambaar.

1. Maak de omgeving van de brandstofvulling schoon voordat u de dop verwijdert om brandstof te tanken.
2. Een brandstofniveau-indicator bevindt zich in de brandstoftank. Vul de tank tot de brandstof de brandstofniveau-indicator bereikt, Fig. 3-12. Pas op dat u niet te veel vult.

   Figuur 3-12

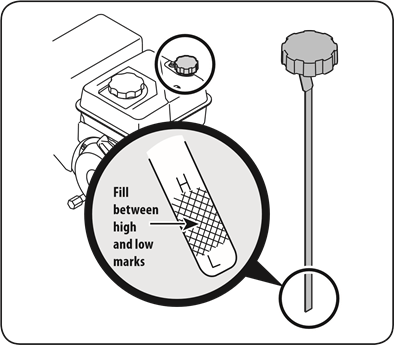

Controleren van het oliepeil

De motor wordt met olie in de motor verzonden. U moet echter het oliepeil controleren voordat u de sneeuwruimer gebruikt. Het laten draaien van de motor met onvoldoende olie kan ernstige motorschade veroorzaken en de motorgarantie ongeldig maken.

OPMERKING: Zorg ervoor dat u de motor controleert op een vlakke ondergrond met de motor uit.

1. Verwijder de olievuldop/peilstok en veeg de peilstok schoon. Zie Fig. 3-13.

   Figuur 3-13
2. Steek de dop/peilstok in de olievulhals, maar schroef hem er niet in.
3. Verwijder de olievuldop/peilstok. Als het niveau laag is, voeg dan langzaam olie toe totdat het oliepeil zich tussen hoog (H) en laag (L) bevindt, Fig. 3-13. Raadpleeg het hoofdstuk Motoronderhoud voor de juiste olieviscositeit en motoroliecapaciteit.
   OPMERKING: Vul niet te veel. Te veel olie kan leiden tot roken van de motor, moeilijk starten of vervuiling van de bougie.
4. Plaats de dop/peilstok terug en draai deze stevig vast voordat u de motor start.

Banden spanning

Overschrijd in geen geval de door de fabrikant aanbevolen psi. Er moet te allen tijde een gelijke bandenspanning worden aangehouden. Overmatige druk bij het plaatsen van de hiel kan ervoor zorgen dat de band/velgconstructie barst met een kracht die voldoende is om ernstig letsel te veroorzaken. Raadpleeg de zijwand van de band voor de aanbevolen druk.

De banden zijn te hard opgepompt voor transportdoeleinden. Controleer de bandenspanning voordat u de sneeuwruimer gebruikt. Raadpleeg de zijwand van de band voor de door de fabrikant van de band aanbevolen psi en laat de banden leeglopen (of pomp ze op) indien nodig.
Opmerking: een gelijke bandenspanning moet te allen tijde worden aangehouden voor prestatiedoeleinden.

Aanpassingen

Slijtsloffen

De slijtsloffen van de sneeuwruimer zijn in de fabriek omhoog afgesteld voor transportdoeleinden. Stel ze indien gewenst naar beneden af voordat u de sneeuwruimer gebruikt.

Het wordt niet aanbevolen om deze sneeuwruimer op grind te gebruiken, omdat deze gemakkelijk los grind kan oppikken en weggooien, wat kan leiden tot persoonlijk letsel of schade aan de sneeuwruimer en de omliggende eigendommen.

• Voor nauwkeurige sneeuwruiming op een gladde ondergrond, zet u de slijtsloffen hoger op de vijzelbehuizing.
• Gebruik een midden- of lagere positie wanneer het te ruimen gebied oneffen is, zoals een grindoprit

OPMERKING: Als u ervoor kiest om de sneeuwruimer op een grindoppervlak te gebruiken, houd dan de slijtsloffen in positie voor maximale speling tussen de grond en de schaafplaat.

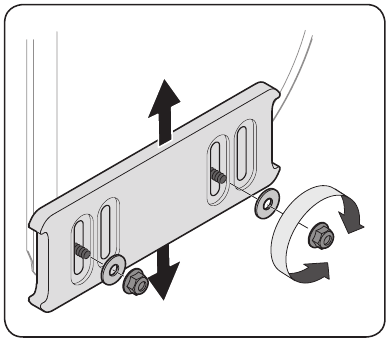

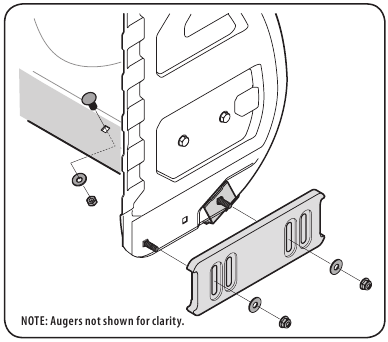

De slijtsloffen aanpassen:

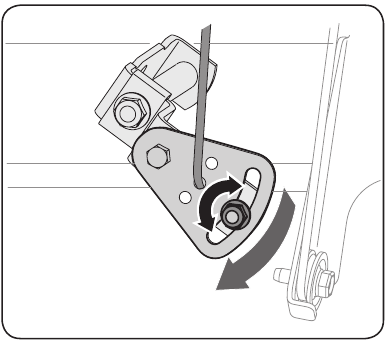

1. Draai de vier zeskantmoeren (twee aan elke kant) en de slotbouten los. Verplaats de slijtsloffen naar de gewenste positie. Zie Fig. 3-14.

   Figuur 3-14

2. Zorg ervoor dat het hele onderste oppervlak van de slijtslof tegen de grond ligt om ongelijkmatige slijtage van de slijtsloffen te voorkomen.
3. Draai de moeren en bouten stevig vast.

Vijzelbediening

Lees en volg alle onderstaande instructies zorgvuldig voordat u uw sneeuwruimer gebruikt. Voer alle aanpassingen uit om te verifiëren dat uw sneeuwruimer veilig en correct werkt.

Controleer de afstelling van de vijzelbediening als volgt:

1. Wanneer de vijzelbediening wordt losgelaten en zich in de uitgeschakelde "omhoog" positie bevindt, mag de kabel heel weinig speling hebben. Hij mag NIET strak zitten.
2. Start de motor van de sneeuwruimer in een goed geventileerde ruimte. Raadpleeg De motor starten.
3. Terwijl u op de bestuurderspositie staat (achter de sneeuwruimer), schakelt u de vijzel in.
4. Laat de vijzel ongeveer tien (10) seconden ingeschakeld voordat u de vijzelbediening loslaat. Herhaal dit meerdere keren.
5. Met de gashendel in de SNEL (konijn) positie en de vijzelbediening in de uitgeschakelde "omhoog" positie, loopt u naar de voorkant van de machine.
6. Bevestig dat de vijzel volledig is gestopt met draaien en GEEN tekenen van beweging vertoont. Als de vijzel ENIGE tekenen van draaien vertoont, keert u onmiddellijk terug naar de bestuurderspositie en zet u de motor uit. Wacht tot ALLE bewegende delen tot stilstand zijn gekomen voordat u de vijzelbediening opnieuw afstelt.

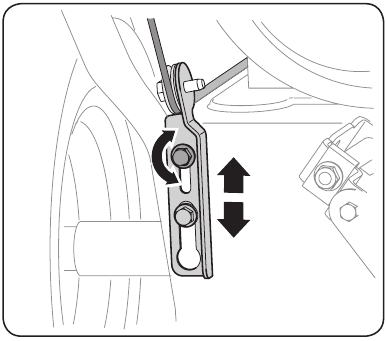

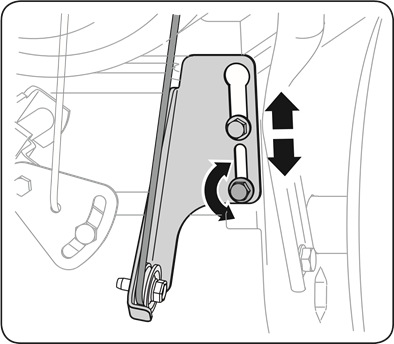

7. Om de bedieningskabel opnieuw af te stellen, draait u de bovenste zeskantmoer op de vijzelkabelbeugel los. Zie Fig. 3-15.

   Figuur 3-15

8. Plaats de beugel omhoog om meer speling te geven (of omlaag om de kabelspanning te verhogen).
9. Draai de bovenste zeskantmoer weer vast.
10. Herhaal de bovenstaande stappen 2-6 om te verifiëren dat de juiste afstelling is bereikt.

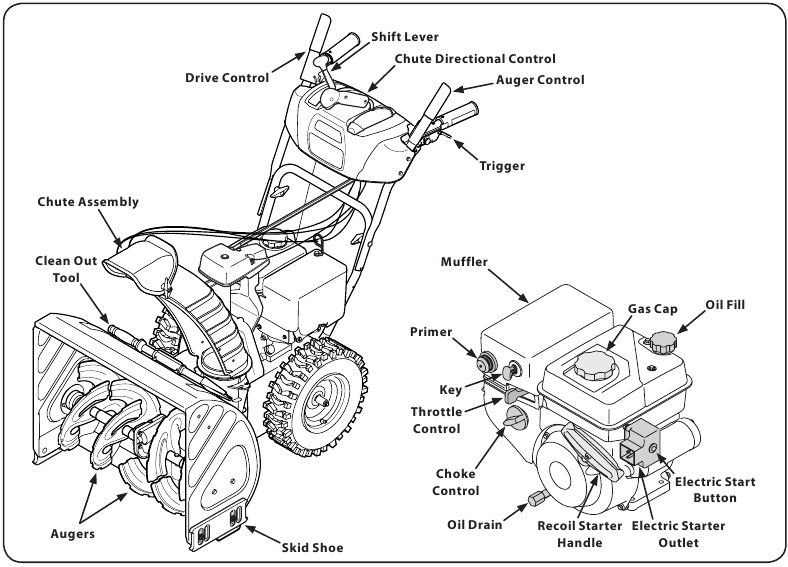

Bedieningselementen en functies

Figuur 4-1

De bedieningselementen en functies van de sneeuwruimer worden hieronder beschreven en weergegeven in Fig. 4-1.

Schakelhendel
De schakelhendel bevindt zich aan de rechterkant van het bedieningspaneel en wordt gebruikt om de rijsnelheid en de rijrichting te bepalen.

Vooruit
Er zijn zes versnellingen vooruit (F). Stand één (1) is de langzaamste en stand zes (6) is de snelste.

Achteruit
Er zijn twee versnellingen achteruit (R). Eén (1) is de langzaamste en twee (2) is de snelste.

Chokebediening
De chokebediening bevindt zich aan de achterkant van de motor en wordt geactiveerd door de knop tegen de klok in te draaien. Het activeren van de chokebediening sluit de chokeplaat op de carburateur en helpt bij het starten van de motor.

Sleutel
De sleutel is een veiligheidsvoorziening. Deze moet volledig zijn geplaatst om de motor te kunnen starten. Verwijder de sleutel wanneer de sneeuwruimer niet in gebruik is.

Opmerking: Draai de sleutel niet om de motor te starten. Dit kan ertoe leiden dat deze breekt.

Gashandel

De gashandel bevindt zich aan de achterkant van de motor. Deze regelt het toerental van de motor en schakelt de motor uit wanneer deze in de STOP-stand wordt gezet.

Primer
Door de primer in te drukken, wordt er brandstof rechtstreeks in de carburateur van de motor geforceerd om te helpen bij het starten bij koud weer.

Olievuldop
Het motoroliepeil kan worden gecontroleerd en er kan olie worden toegevoegd via de olievuldop.

Olieaftapplug
De motorolie kan worden afgetapt via de olieaftapplug.

Geluiddemper
De motoruitlaat verlaat de motor via de geluiddemper.

Slijtsloffen
Plaats de slijtsloffen op basis van de oppervlaktecondities. Stel ze omhoog af voor harde sneeuw. Stel ze omlaag af bij gebruik op grind of steenslag.

Aansluiting elektrische starter
Vereist het gebruik van een verlengsnoer met drie pinnen voor buiten en een 120V-stroombron/wandcontactdoos.

Handgreep terugslagstarter
Deze handgreep wordt gebruikt om de motor handmatig te starten.

Knop elektrische starter
Door op de knop van de elektrische starter te drukken, wordt de elektrische starter van de motor ingeschakeld wanneer deze is aangesloten op een 120V-stroombron.

Vijzels
Wanneer de vijzels zijn ingeschakeld, draaien ze en trekken ze sneeuw in het vijzelhuis.

Uitwerpkanaal
Sneeuw die in het vijzelhuis wordt getrokken, wordt via de uitwerpkanaal afgevoerd.

Tankdop
Draai de tankdop los om benzine aan de brandstoftank toe te voegen.

Bediening vijzel

De bediening van de vijzel bevindt zich op de linkerhandgreep. Knijp de bedieningsgreep tegen de handgreep om de vijzels in te schakelen en de sneeuw te beginnen werpen. Laat los om te stoppen.

Aandrijfbediening / Vijzelkoppelingsvergrendeling

De aandrijfbediening bevindt zich op de rechterhandgreep. Knijp de bedieningsgreep tegen de handgreep om de wielaandrijving in te schakelen. Laat los om te stoppen.
De aandrijfbediening vergrendelt ook de vijzelbediening, zodat u de richtingsbediening van de uitwerpkanaal kunt bedienen zonder het sneeuwruimproces te onderbreken. Als de vijzelbediening gelijktijdig met de aandrijfbediening is ingeschakeld, kan de bediener de vijzelbediening (op de linkerhandgreep) loslaten en blijven de vijzels ingeschakeld. Laat beide bedieningen los om de vijzels en de wielaandrijving te stoppen.
Opmerking: Laat altijd de aandrijfbediening los voordat u van snelheid verandert. Als u dit niet doet, zal dit leiden tot verhoogde slijtage aan het aandrijfsysteem van uw machine.

Richtingsbediening uitwerpkanaal

De richtingsbediening van de uitwerpkanaal bevindt zich aan de linkerkant van het dashboard.

• Om de richting te veranderen waarin de sneeuw wordt geworpen, knijpt u de knop op de joystick in en draait u de joystick naar rechts of naar links.
• Om de hoek/afstand te veranderen waarop de sneeuw wordt geworpen, draait u de joystick naar voren of naar achteren.

Stuurtriggerbediening

De linker- en rechterwielstuurtriggerbediening bevinden zich aan de onderkant van de handgrepen.

• Knijp in de rechterbediening om naar rechts te draaien.
• Knijp in de linkerbediening om naar links te draaien.

Bedien de sneeuwruimer in open gebieden totdat u vertrouwd bent met deze bedieningselementen.

Reinigingsgereedschap uitwerpkanaal

Gebruik nooit uw handen om een verstopt uitwerpkanaal te verwijderen. Schakel de motor uit en blijf achter de handgrepen totdat alle bewegende onderdelen tot stilstand zijn gekomen voordat u de verstopping verwijdert.

Het reinigingsgereedschap voor de uitwerpkanaal is handig bevestigd aan de achterkant van het vijzelhuis met een montageclip. Mocht er tijdens het gebruik sneeuw en ijs in de uitwerpkanaal terechtkomen, ga dan als volgt te werk om de uitwerpkanaal en de opening van de uitwerpkanaal veilig te reinigen:

1. Laat zowel de vijzelbediening als de aandrijfbediening los.
2. Stop de motor door de sleutel te verwijderen.
3. Verwijder het reinigingsgereedschap van de clip die het aan de achterkant van het vijzelhuis bevestigt.
4. Gebruik het schopvormige uiteinde van het reinigingsgereedschap om eventuele sneeuw en ijs die zich in en nabij de uitwerpkanaal hebben gevormd, los te maken en op te scheppen.
5. Maak het reinigingsgereedschap opnieuw vast aan de montageclip aan de achterkant van het vijzelhuis, plaats de sleutel terug en start de motor van de sneeuwruimer.

Terwijl u in de bestuurderspositie staat (achter de sneeuwruimer), schakelt u de vijzelbediening een paar seconden in om eventuele resterende sneeuw en ijs uit de uitwerpkanaal te verwijderen.

Bediening

De motor starten

Houd altijd handen en voeten uit de buurt van bewegende onderdelen. Gebruik geen startvloeistof onder druk. Dampen zijn ontvlambaar.

OPMERKING: Laat de motor na het starten een paar minuten warmdraaien. De motor zal pas volledig vermogen leveren als hij bedrijfstemperatuur heeft bereikt.

Elektrische starter

De elektrische starter is uitgerust met een geaard drieledig netsnoer en een stekker en is ontworpen om te werken op 120 volt AC-huishoudstroom. Het moet te allen tijde worden gebruikt met een correct geaard drieledig stopcontact om de mogelijkheid van elektrische schokken te voorkomen. Volg alle instructies zorgvuldig op voordat u de elektrische starter gebruikt. Gebruik de elektrische starter NIET in de regen.

1. Stel vast dat de bedrading van uw huis een geaard systeem met drie draden is. Vraag een erkende elektricien als u het niet zeker weet. Als u een geaard drieledig stopcontact hebt, gaat u als volgt te werk. Als u niet de juiste huisbedrading hebt, gebruik dan de elektrische starter in geen geval.

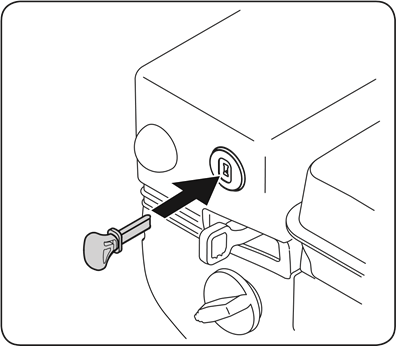

2. Steek de sleutel volledig in de sleuf, Fig. 5-1. Zorg ervoor dat deze op zijn plaats klikt. Draai de sleutel NIET om. De motor kan niet starten tenzij de sleutel in het contactslot is gestoken.

   Figuur 5-1

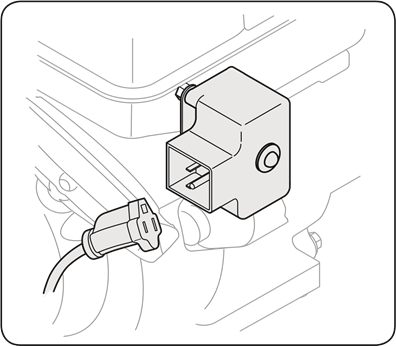

3. Steek het verlengsnoer in het stopcontact op de motor. Steek het andere uiteinde van het verlengsnoer in een drieledig 120-volt, geaard, AC-stopcontact in een goed geventileerde ruimte. Zie Fig. 5-2.

   Figuur 5-2
4. Zet de gashandel in de stand FAST (konijn).
5. Zet de choke in de CHOKE-stand (koude motor starten). Als de motor warm is, zet de choke dan in de RUN-stand.
6. Duw de primer drie (3) keer in, zorg ervoor dat u het ventilatiegat afdekt tijdens het duwen. Als de motor warm is, duw de primer dan slechts één keer in. Dek altijd het ventilatiegat af tijdens het duwen. Koud weer kan vereisen dat het primen wordt herhaald.
7. Druk op de startknop om de motor te starten. Zodra de motor start, laat u de startknop onmiddellijk los. De elektrische starter is uitgerust met thermische overbelastingsbeveiliging; het systeem zal tijdelijk worden uitgeschakeld om de starter te laten afkoelen als de elektrische starter overbelast raakt.
8. Draai de chokebediening langzaam naar de RUN-stand terwijl de motor opwarmt. Als de motor hapert, start de motor dan opnieuw en laat hem korte tijd met de choke in de half-choke-stand draaien en draai de choke vervolgens langzaam naar de RUN-stand.
9. Nadat de motor draait, koppelt u het netsnoer los van de elektrische starter. Wanneer u de stekker loskoppelt, trekt u altijd eerst het uiteinde bij het stopcontact uit het stopcontact voordat u het tegenoverliggende uiteinde van de motor loskoppelt.

Terugslagstarter

Trek niet aan de handgreep van de starter terwijl de motor draait.

Om te voorkomen dat de motor zonder toezicht draait, mag u de machine nooit onbeheerd achterlaten terwijl de motor draait. Schakel de motor na gebruik uit en verwijder de sleutel.

1. Steek de sleutel volledig in de sleuf, Figuur 5-5. Zorg ervoor dat deze op zijn plaats klikt. Draai de sleutel NIET om. De motor kan niet starten tenzij de sleutel in het contactslot is gestoken.
2. Zet de gashandel in de stand FAST (konijn).
3. Zet de choke in de CHOKE-stand (koude motor starten). Als de motor warm is, zet de choke dan in de RUN-stand.
4. Duw de primer drie tot vijf (3-5) keer in, zorg ervoor dat u het ventilatiegat afdekt tijdens het duwen. Als de motor warm is, duw de primer dan slechts één keer in. Dek altijd het ventilatiegat af tijdens het duwen. Koud weer kan vereisen dat het primen wordt herhaald.
5. Trek voorzichtig aan de handgreep van de starter totdat deze begint tegen te werken, trek dan snel en krachtig om de compressie te overwinnen. Laat de handgreep niet los en laat hem niet terugklappen. Laat het touw LANGZAAM terugkeren naar de oorspronkelijke positie. Herhaal deze stap indien nodig.
6. Draai de chokebediening langzaam naar de RUN-stand terwijl de motor opwarmt. Als de motor hapert, start de motor dan opnieuw en laat hem korte tijd met de choke in de half-choke-stand draaien en draai de choke vervolgens langzaam naar de RUN-stand.

De motor stoppen

Om te voorkomen dat de motor zonder toezicht draait, mag u de machine nooit onbeheerd achterlaten terwijl de motor draait. Schakel de motor na gebruik uit en verwijder de sleutel.

Laat de motor een paar minuten draaien voordat u hem stopt om eventueel vocht op de motor te helpen drogen.

1. Zet de gashandel in de STOP-stand.
2. Verwijder de sleutel. Het verwijderen van de sleutel vermindert de kans op ongeautoriseerd starten van de motor terwijl de apparatuur niet in gebruik is. Bewaar de sleutel op een veilige plaats. De motor kan niet starten zonder de sleutel.
3. Veeg eventueel vocht weg van de bedieningselementen op de motor.

Om de aandrijving in te schakelen

1. Met de gashandel in de stand Fast (konijn), zet u de schakelhendel in een van de zes vooruit (F) posities of twee achteruit (R) posities. Selecteer een snelheid die geschikt is voor de sneeuwcondities en een tempo waar u zich prettig bij voelt.
2. Knijp de aandrijfbediening tegen de handgreep aan, de sneeuwruimer zal bewegen. Laat hem los en de aandrijfbeweging zal stoppen.

Om te sturen

Met de aandrijfbediening ingeschakeld, knijpt u de rechter stuurtriggerbediening in om naar rechts te draaien. Knijp de linker stuurtriggerbediening in om naar links te draaien.

Bedien de sneeuwruimer in open gebieden en met lage snelheden totdat u vertrouwd bent met de aandrijfbediening en u zich prettig voelt bij het bedienen van de stuurbediening.

Om de vijzels in te schakelen

Om de vijzels in te schakelen en te beginnen met het weggooien van sneeuw, knijpt u de vijzelbediening tegen de linkerhandgreep aan. Laat los om de vijzels te stoppen.

De breekpennen vervangen

De vijzels zijn met twee breekpennen en splitpennen aan de spiraalas bevestigd. Als de vijzel een vreemd object of ijsophoping raakt, is de sneeuwruimer zo ontworpen dat de pennen kunnen breken. Als de vijzels niet draaien, controleer dan of de pennen zijn gebroken. Zie Fig. 5-3.

Figuur 5-3

Vervang de breekpennen van de vijzel NOOIT door andere dan OEM-onderdeelnummer 738-04124A vervangende breekpennen. Eventuele schade aan de vijzelversnellingsbak of andere componenten als gevolg van het niet naleven hiervan wordt NIET gedekt door de garantie van uw sneeuwruimer.

Schakel altijd de motor van de sneeuwruimer uit en verwijder de sleutel voordat u de breekpennen vervangt.

Onderhoud & Afstellingen

Onderhoud

Motor
Raadpleeg Motoronderhoud, sectie 7, voor alle motoronderhoud.

Schaafplaat en glijschoenen
De schaafplaat en glijschoenen aan de onderkant van de sneeuwruimer zijn onderhevig aan slijtage. Ze moeten periodiek worden gecontroleerd en indien nodig worden vervangen.

Om de glijschoenen te verwijderen:

1. Verwijder de vier slotbouten en zeskantige flensmoeren waarmee ze aan de sneeuwruimer zijn bevestigd.
2. Monteer de nieuwe glijschoenen opnieuw met de vier slotbouten (twee aan elke kant) en zeskantige flensmoeren. Raadpleeg Fig. 6-1.

   Afbeelding 6-1

Om de schaafplaat te verwijderen:

1. Verwijder de slotbouten en zeskantmoeren waarmee deze aan de behuizing van de sneeuwruimer is bevestigd.
2. Monteer de nieuwe schaafplaat opnieuw en zorg ervoor dat de koppen van de slotbouten zich aan de binnenkant van de behuizing bevinden. Stevig vastdraaien.

Smering

Tandwielas

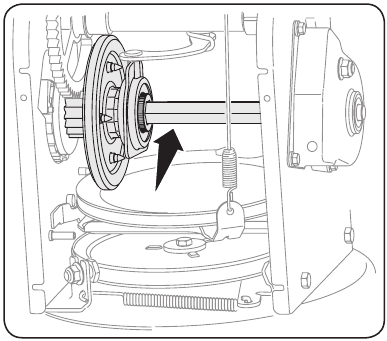

De tandwielas (zeskant) moet minstens één keer per seizoen of na elke vijfentwintig (25) bedrijfsuren worden gesmeerd.

1. Kantel de sneeuwruimer voorzichtig omhoog en naar voren zodat deze op de vijzelbehuizing rust.

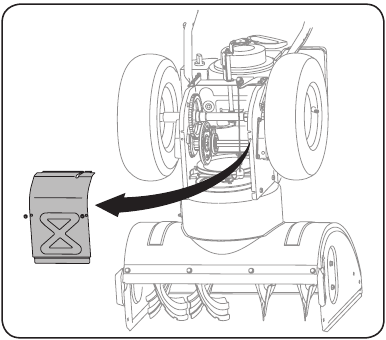

2. Verwijder de frameafdekking van de onderkant van de sneeuwruimer door vier zelftappende schroeven te verwijderen waarmee deze is bevestigd. Raadpleeg Fig 8-3.
3. Breng een lichte laag motorolie (of 3-in-1 olie) aan op de zeskantige as. Zie Fig. 6-2.

OPMERKING: Wees voorzichtig dat er geen olie op de aluminium aandrijfplaat of het rubberen wrijvingswiel komt bij het smeren van de zeskantige as. Dit zal het aandrijfsysteem van de sneeuwruimer belemmeren. Veeg overtollige of gemorste olie weg.

Afbeelding 6-2

Wielen
Verwijder minstens één keer per seizoen beide wielen. Reinig en bedek de assen met een universeel auto-vet voordat u de wielen opnieuw installeert.

Vijzelas
Verwijder minstens één keer per seizoen de breekpennen van de vijzelas. Spuit smeermiddel in de as en rond de afstandsstukken langs de as. Gebruik een vetspuit en breng twee slagen vet (onderdeelnummer 737-0168A) aan op het fitting dat zich aan elk uiteinde van de as bevindt. Zie Fig. 6-3.

Afbeelding 6-3

Versnellingsbak
De vijzelversnellingsbak is in de fabriek gevuld met vet. Als deze om welke reden dan ook gedemonteerd wordt, smeer deze dan via de vetsmering met twee ounces vet (onderdeelnummer 737-0168A).

OPMERKING: Verwijder de ontluchtingsplug om de druk te ontlasten voordat u de versnellingsbak smeert. Zie Afbeelding 6-3. Als u dit niet doet, kan dit leiden tot schade aan de afdichtingen van de versnellingsbak.

Vijzels
Elk van de vier vijzelspiraalsamenstellen is met een breekpen en splitpen aan de spiraalas bevestigd. Als de vijzel een vreemd voorwerp of ijsblok raakt, is de sneeuwruimer zo ontworpen dat de pennen kunnen breken.

1. Als de vijzels niet draaien, controleer dan of de pennen zijn gebroken.
2. Vervang de pennen indien nodig. Er zijn twee vervangende breekpennen en splitpennen meegeleverd met de sneeuwruimer. Spuit een oliesmeermiddel in de as voordat u nieuwe pennen plaatst en vastzet met nieuwe splitpennen.

Afstellingen

Schakelkabel

Als het volledige snelheidsbereik (vooruit en achteruit) niet kan worden bereikt, stel dan de schakelkabel als volgt af:

1. Plaats de schakelhendel in de snelste vooruitstand.
2. Draai de zeskantmoer op de indexbeugel van de schakelkabel los. Zie Fig. 6-4.

   Afbeelding 6-4

3. Draai de beugel naar beneden om de speling in de kabel op te vangen.
4. Draai de zeskantmoer weer vast.

Vijzelbediening
Raadpleeg de sectie Montage en installatie voor instructies over het afstellen van de vijzelbedieningskabel.

Gootstuk
Raadpleeg de sectie Montage en installatie voor instructies over het afstellen van het gootstuk.

Glijdschoenen
Raadpleeg de sectie Montage en installatie voor instructies over het afstellen van de glijschoenen.

Aandrijfbediening
Wanneer de aandrijfbediening wordt losgelaten en zich in de ontkoppelde "omhoog"-positie bevindt, mag de kabel weinig speling hebben. Deze mag NIET strak staan.

OPMERKING: Als er overmatige speling aanwezig is in de aandrijfkabel of als de aandrijving van de sneeuwruimer tijdens het gebruik met tussenpozen wordt ontkoppeld, moet de kabel mogelijk worden afgesteld.

Controleer de afstelling van de aandrijfbediening als volgt:

1. Duw de sneeuwruimer, met de aandrijfbediening losgelaten, voorzichtig naar voren. De unit moet vrij rollen.
2. Schakel de aandrijfbediening in en probeer de sneeuwruimer voorzichtig naar voren te duwen. De wielen mogen niet draaien. De unit mag niet vrij rollen.
3. Beweeg, met de aandrijfbediening losgelaten, de schakelhendel meerdere keren heen en weer tussen de R2-positie en de F6-positie. Er mag geen weerstand in de schakelhendel zijn.
4. Als een van de bovenstaande tests mislukt, moet de aandrijfkabel worden afgesteld. Ga als volgt te werk:
5. Draai de onderste zeskantmoer op de beugel van de aandrijfkabel los. Zie Fig. 6-5.

   Afbeelding 6-5
6. Plaats de beugel omhoog om meer speling te geven (of omlaag om de kabelspanning te verhogen).
7. Draai de bovenste zeskantmoer weer vast.

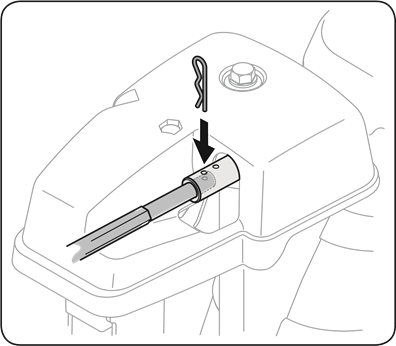

Bedieningsstang gootstuk
Om de bedieningsstang van het gootstuk af te stellen, gaat u als volgt te werk:

1. Verwijder de splitpen uit het gat dat zich het dichtst bij het gootstuk bevindt op de rotatiesamenstelling van het gootstuk.
2. Trek de bedieningsstang van het gootstuk uit totdat het gat erin is uitgelijnd met het tweede gat in de rotatiesamenstelling van het gootstuk. Zie Fig. 6-6.

   Afbeelding 6-6
3. Plaats de splitpen opnieuw door dit gat en de bedieningsstang van het gootstuk. Zie Fig. 6-6.

Opslag buiten het seizoen

Als de sneeuwruimer 30 dagen of langer niet wordt gebruikt, volg dan de onderstaande opslaginstructies.

1. Verwijder alle brandstof uit de tank door de motor te laten draaien totdat deze stopt. Probeer geen brandstof uit de motor te gieten.
2. Smeer de machine zoals eerder in dit hoofdstuk is aangegeven.
3. Bewaar op een schone, droge plaats.
4. Als u de sneeuwruimer in een niet-geventileerde ruimte opslaat, roestvrij de machine dan met een lichte olie of siliconen om de sneeuwruimer te coaten.
5. Reinig de buitenkant van de motor en de sneeuwruimer.

OPMERKING: Raadpleeg het hoofdstuk Motoronderhoud voor informatie over het opslaan van uw motor.

Motoronderhoud

Om onbedoeld starten te voorkomen, zet u de motor uit en verwijdert u de sleutel voordat u enig type motoronderhoud uitvoert.
Periodieke inspectie en afstelling van de motor zijn essentieel om een hoog prestatieniveau te behouden. Regelmatig onderhoud zorgt ook voor een lange levensduur. De vereiste onderhoudsintervallen en het type uit te voeren onderhoud worden beschreven in de onderstaande tabel. Volg de uur- of kalenderintervallen, afhankelijk van wat zich het eerst voordoet. Vaker onderhoud is vereist bij gebruik in ongunstige omstandigheden.

Onderhoudsschema

Taken	Eerste 5 uur	Elk gebruik of elke 5 uur	Elk seizoen of 25 uur	Elk seizoen of 50 uur	Elk seizoen of 100 uur	Servicedata
Motorolie controleren
Motorolie verversen
Bougie controleren
Bougie onderhouden
Uitlaatgedeelte reinigen

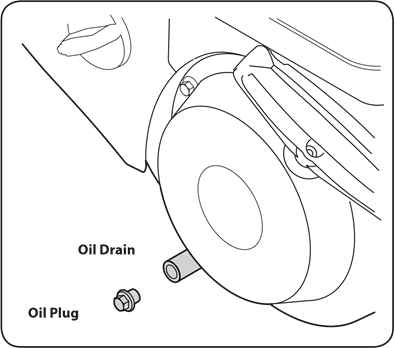

Motorolie verversen

OPMERKING: Controleer het oliepeil voor elk gebruik en na elke vijf bedrijfsuren om er zeker van te zijn dat het juiste oliepeil wordt gehandhaafd. Raadpleeg het gedeelte Oliepeil controleren in het gedeelte Bediening

1. Tap brandstof uit de tank door de motor te laten draaien totdat de brandstoftank leeg is. Zorg ervoor dat de brandstofvulopening goed vastzit.
2. Plaats een geschikte olieopvangbak onder de aftapplug.
3. Verwijder de olieaftapplug, Afbeelding 7-1.

   Afbeelding 7-1
4. Kantel de motor om de olie in de container te laten lopen. Gebruikte olie moet worden afgevoerd naar een geschikt inzamelcentrum.
5. Plaats de ring en de aftapplug terug en draai ze stevig vast.
6. Vul bij met de aanbevolen olie en controleer het oliepeil. Raadpleeg het hoofdstuk Bediening voor instructies.
7. Plaats de olievuldop/peilstok stevig terug.

Was uw handen zo snel mogelijk grondig met water en zeep na het hanteren van gebruikte olie.

OPMERKING: Voer gebruikte motorolie op een milieuvriendelijke manier af. Breng het naar een recyclingcentrum of ander inzamelcentrum.

Olieaanbevelingen
Raadpleeg de onderstaande viscositeitsgrafiek bij het toevoegen van olie aan de motor. De motoroliecapaciteit is 600 ml (ongeveer 20 oz.). Niet te vol doen. Gebruik een 4-taktmotorolie of een gelijkwaardige hoogwaardige motorolie met detergent die is gecertificeerd om te voldoen aan of de eisen van de Amerikaanse autofabrikant voor serviceclassificatie SG, SF te overtreffen. Motoroliën die zijn geclassificeerd als SG, SF, tonen deze aanduiding op de container.

Gebruik GEEN olie zonder detergent of 2-takt motorolie. Dit kan de levensduur van de motor verkorten.

Bougie

Controleer NIET op vonken met de bougie verwijderd. Start de motor NIET met de bougie verwijderd.

Als de motor heeft gelopen, is de geluiddemper erg heet. Raak de geluiddemper niet aan.

Om een goede werking van de motor te garanderen, moet de bougie correct zijn afgesteld en vrij zijn van afzettingen.

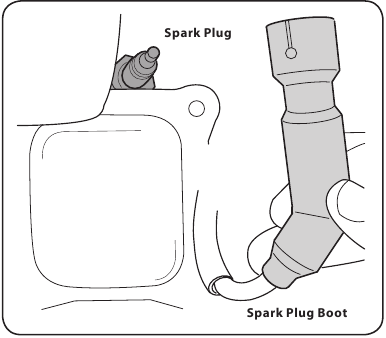

1. Verwijder de bougiekabel en gebruik een bougiesleutel om de bougie te verwijderen, Afbeelding 7-2.

   Afbeelding 7-2
2. Inspecteer de bougie visueel. Gooi de bougie weg als er duidelijke slijtage is of als de isolator gebarsten of afgebroken is. Reinig de bougie met een staalborstel als deze opnieuw wordt gebruikt.
3. Meet de bougieafstand met een voelermaat. Corrigeer indien nodig door de zij-elektrode te buigen, Afbeelding 7-3. De opening moet worden ingesteld op 0,02-0,03 inch (0,60-0,80 mm).

   Afbeelding 7-3
4. Controleer of de bougiering in goede staat is en draai de bougie met de hand in om kruisdraad te voorkomen.
5. Nadat de bougie is geplaatst, draait u deze vast met een bougiesleutel om de ring samen te drukken.

OPMERKING: Draai bij het installeren van een nieuwe bougie 1⁄2 slag vast nadat de bougie is geplaatst om de ring samen te drukken. Bij het opnieuw installeren van een gebruikte bougie

De bougie moet stevig worden vastgedraaid. Een losse bougie kan erg heet worden en de motor beschadigen.

De motor reinigen

Als de motor heeft gelopen, laat u deze minstens een half uur afkoelen voordat u hem reinigt. Verwijder periodiek vuilophoping van de motor.

Spuit de motor niet schoon met water, omdat water de brandstof kan vervuilen. Het gebruik van een tuinslang of hogedrukreiniger kan er ook voor zorgen dat er water in de geluiddemperopening komt. Water dat door de geluiddemper stroomt, kan de cilinder binnendringen en schade veroorzaken.

Ophoping van vuil rond de geluiddemper kan brand veroorzaken. Inspecteer en reinig voor elk gebruik.

Opslag buiten het seizoen

Motoren die langer dan 30 dagen worden opgeslagen, moeten van brandstof worden ontdaan om te voorkomen dat er aantasting en gomvorming in het brandstofsysteem of op essentiële carburateuronderdelen ontstaat. Als de benzine in uw motor

Motoren die langer dan 30 dagen worden opgeslagen, moeten van brandstof worden ontdaan om aantasting en gomvorming in het brandstofsysteem of op essentiële carburateuronderdelen te voorkomen. Als de benzine in uw motor tijdens de opslag achteruitgaat, moet u mogelijk de carburateur en andere brandstofsysteemcomponenten laten onderhouden of vervangen.

1. Verwijder alle brandstof uit de tank door de motor te laten draaien totdat deze stopt. Probeer geen brandstof uit de motor te gieten.
2. Ververs de motorolie.
3. Verwijder de bougie en giet ongeveer 30 ml schone motorolie in de cilinder. Trek meerdere keren aan de terugslagstarter om de olie te verdelen en plaats de bougie terug.
4. Verwijder vuil rond de motor en onder, rond en achter de geluiddemper. Breng een lichte oliefilm aan op alle plekken die vatbaar zijn voor roest.

• Bewaar op een schone, droge en goed geventileerde plaats, uit de buurt van apparaten die werken met een vlam of waakvlam, zoals een kachel, boiler of wasdroger. Vermijd ruimtes met een vonkproducerende elektromotor of waar elektrisch gereedschap wordt gebruikt.
• Vermijd indien mogelijk opslagruimten met een hoge luchtvochtigheid.
• Houd de motor tijdens de opslag waterpas. Kantelen kan brandstof- of olielekkage veroorzaken.

Service

Riem vervangen

Vijzelriem

Ga als volgt te werk om de vijzelriem van uw sneeuwruimer te verwijderen en te vervangen:

1. Laat de motor draaien totdat hij zonder brandstof komt te zitten. Probeer geen brandstof uit de motor te gieten.

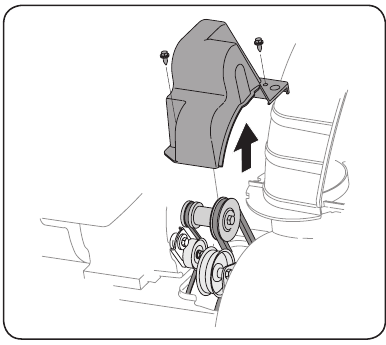

2. Verwijder de plastic riemafdekking aan de voorkant van de motor door de twee zelftappende schroeven te verwijderen. Zie Afb. 8-1.

   Afbeelding 8-1

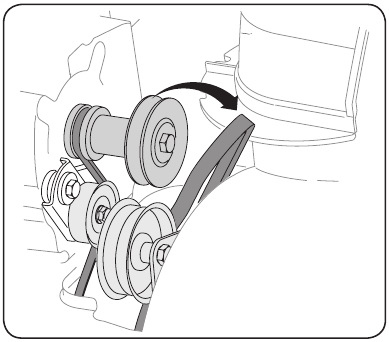

3. Rol de vijzelriem van de motorpoelie. Zie Afb. 8-2.

   Afbeelding 8-2
4. Draai de sneeuwruimer voorzichtig omhoog en naar voren, zodat deze op de vijzelbehuizing rust.

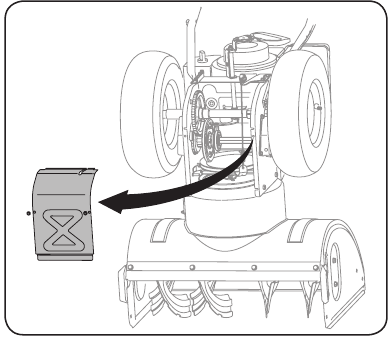

5. Verwijder de frameafdekking van de onderkant van de sneeuwruimer door vier zelftappende schroeven te verwijderen waarmee deze is bevestigd. Zie Afb. 8-3.

   Afbeelding 8-3

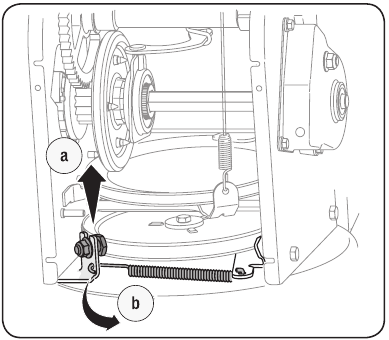

6. Verwijder de riem als volgt. Zie Afb. 8-4.
   1. Draai de schouderbout los en verwijder deze, die als riemhouder fungeert.
   2. Haak de steunbeugelveer los van het frame.

      Afbeelding 8-4

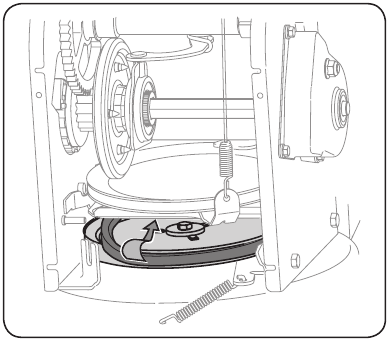

7. Verwijder de riem rond de vijzelpoelie en schuif de riem tussen de steunbeugel en de vijzelpoelie. Zie Afb. 8-5.

   Afbeelding 8-5
8. Monteer de vijzelriem opnieuw door de instructies in omgekeerde volgorde te volgen.
   OPMERKING: Vergeet niet om de schouderbout terug te plaatsen en de veer opnieuw met het frame te verbinden na het installeren van een vervangende vijzelriem.

Aandrijfriem

Ga als volgt te werk om de aandrijfriem van uw sneeuwruimer te verwijderen en te vervangen:

1. Laat de motor draaien totdat hij zonder brandstof komt te zitten. Probeer geen brandstof uit de motor te gieten.
2. Verwijder de plastic riemafdekking aan de voorkant van de motor door de twee zelftappende schroeven te verwijderen. Raadpleeg Afb. 8-1.

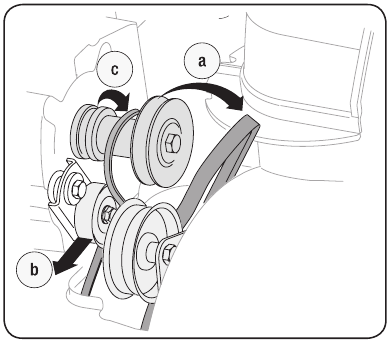

3. Verwijder de riem als volgt. Zie Afb. 8-6.:

   Afbeelding 8-6
   1. Rol de vijzelriem van de motorpoelie.
   2. Gebruik een sleutel om de spanrol naar rechts te draaien.
   3. Til de aandrijfriem van de motorpoelie
4. Draai de sneeuwruimer voorzichtig omhoog en naar voren, zodat deze op de vijzelbehuizing rust.
5. Verwijder de frameafdekking van de onderkant van de sneeuwruimer door vier zelftappende schroeven te verwijderen waarmee deze is bevestigd. Raadpleeg Afb. 8-3.

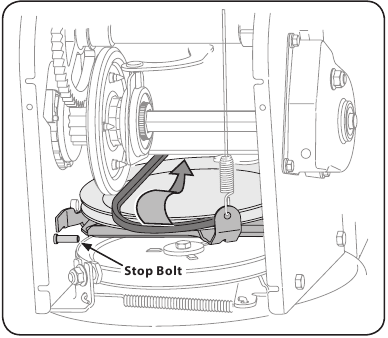

6. Draai de stopbout terug om de speling tussen de wrijvingswielschijf en het wrijvingswiel te vergroten. Zie Afb. 8-7.

   Afbeelding 8-7
7. Schuif de aandrijfriem van de poelie en tussen het wrijvingswiel en de wrijvingswielschijf. Zie Afb. 8-7.
8. Verwijder en vervang de riem in omgekeerde volgorde.
   OPMERKING: Het inschakelen van de aandrijfbediening vergemakkelijkt de montage van de riem.

Wrijvingswielinspectie

Als de sneeuwruimer niet rijdt wanneer de aandrijfbediening is ingeschakeld en het afstellen van de aandrijfbedieningskabel het probleem niet verhelpt, moet het wrijvingswiel mogelijk worden vervangen.

OPMERKING: Er zijn speciale gereedschappen nodig en verschillende onderdelen moeten worden verwijderd om het wrijvingswielrubber van de sneeuwruimer te vervangen. Neem contact op met uw plaatselijke Cub Cadet-dealer om het wrijvingswielrubber te laten vervangen of bel de klantenservice zoals aangegeven voor informatie over het bestellen van een servicehandleiding.

Ga als volgt te werk om het wrijvingswiel te inspecteren:

1. Laat de motor draaien totdat hij zonder brandstof komt te zitten. Probeer geen brandstof uit de motor te gieten.
2. Draai de sneeuwruimer voorzichtig omhoog en naar voren, zodat deze op de vijzelbehuizing rust.
3. Verwijder de frameafdekking van de onderkant van de sneeuwruimer door vier zelftappende schroeven te verwijderen waarmee deze is bevestigd. Zie Afb. 8-8.

   Afbeelding 8-8

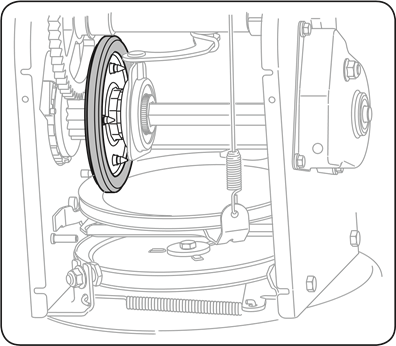

4. Onderzoek het wrijvingswiel op tekenen van slijtage of scheuren. Zie Afb. 8-9.

   Afbeelding 8-9

Probleemoplossing

Probleem	Oorzaak	Oplossing
Motor start niet	Choke niet in CHOKE (CHOKE) stand. Bougiekabel losgekoppeld. Brandstoftank leeg of oude brandstof. Motor niet geprimed. Defecte bougie. Sleutel niet in het contact van de motor.	Zet de choke in de CHOKE (CHOKE) stand. Sluit de kabel aan op de bougie. Vul de tank met schone, verse benzine. Prime de motor zoals beschreven in het hoofdstuk Bediening. Reinigen, speling afstellen of vervangen. Steek de sleutel volledig in het contact.
Motor draait onregelmatig/inconsistente RPM (zoekend of stotend)	Motor draait op CHOKE (CHOKE). Oude brandstof. Water of vuil in het brandstofsysteem. Carburateur is niet afgesteld.	Zet de chokehendel in de RUN (RUN) stand. Vul de tank met schone, verse benzine. Tap de brandstoftank af. Vul opnieuw met verse brandstof. Neem contact op met uw Cub Cadet dealer.
Motor oververhit	Carburateur niet correct afgesteld.	Neem contact op met uw Cub Cadet dealer.
Excessieve trillingen	Losse onderdelen of beschadigde vijzel.	Zet de motor onmiddellijk stil en koppel de bougiekabel los. Draai alle bouten en moeren vast. Als de trillingen aanhouden, laat de unit dan onderhouden door uw Cub Cadet dealer.
Verlies van vermogen	Bougiekabel zit los. Ontluchtingsgat van de tankdop verstopt.	Sluit de bougiekabel aan en draai hem vast. Verwijder ijs en sneeuw van de tankdop. Zorg ervoor dat het ontluchtingsgat vrij is.
Unit beweegt zichzelf niet voort	Aandrijfbedieningskabel moet worden afgesteld. Aandrijfriem zit los of is beschadigd. Frictiewiel versleten.	Stel de aandrijfbedieningskabel af. Zie het hoofdstuk Onderhoud en afstellingen. Vervang de aandrijfriem. Zie hoofdstuk Service Vervang het frictiewiel. Zie hoofdstuk Service.
Unit voert geen sneeuw af	Afvoergoot verstopt. Vreemd voorwerp vast in de vijzel. Vijzelbedieningskabel moet worden afgesteld. Vijzelriem zit los of is beschadigd. Breekbout(en) afgeschoren.	Zet de motor onmiddellijk stil en koppel de bougiekabel los. Reinig de afvoergoot en de binnenkant van het vijzelhuis met een reinigingstool of een stok. Zet de motor onmiddellijk stil en koppel de bougiekabel los. Verwijder het voorwerp uit de vijzel met een reinigingstool of een stok. Zie Vijzelbedieningstest. Zie hoofdstuk Service. Vervang door nieuwe breekbout(en).
Motor start niet	Verlengkabel niet aangesloten (bij gebruik van de elektrische startknop, op modellen die daarmee zijn uitgerust)	Sluit het ene uiteinde van de verlengkabel aan op de aansluiting van de elektrische starter en het andere uiteinde op een geaard 120 volt stopcontact met drie pinnen.
Unit draait niet	Besturingskabel zit los of is beschadigd.	Laat de unit onderhouden door uw Cub Cadet dealer.
Afvoergoot draait niet gemakkelijk 180 graden	Afvoergoot verkeerd gemonteerd.	Demonteer de afvoergootbediening en monteer deze opnieuw zoals aangegeven in het hoofdstuk Montage.

Vervangingsonderdelen

Component	Onderdeelnummer en beschrijving
	929-0071	Verlengkabel, 110V
	954-04050 954-0367	Aandrijfriem vijzel Aandrijfriem wiel
	684-04159 935-04054	Frictiewielassemblage Frictiewielrubber
	725-1629	Lamp, 12.8V
	738-04124A 714-04040	Breekbout, 1.50 Splitpen Bow-tie
	731-06931	Glijdschoen, Deluxe
	731-2643	Reinigingstool afvoergoot
	790-00120	Schaafplaat, 24"
	731-05632	Sleutel
	951-10292	Bougie

Neem contact op met uw Cub Cadet dealer om vervangingsonderdelen of een complete onderdelenhandleiding te bestellen (houd uw volledige modelnummer en serienummer bij de hand). Onderdelenhandleidingen zijn ook gratis te downloaden op www.cubcadet.com.

Hulpstukken en accessoires

De volgende hulpstukken en accessoires zijn verkrijgbaar voor uw Cub Cadet 524 SWE sneeuwruimer. Neem contact op met uw Cub Cadet dealer of de winkel waar u uw sneeuwruimer hebt gekocht voor informatie over de prijs en beschikbaarheid.

Modelnummer	Beschrijving
753-05762A	Verwarmde handgrepen
OEM-390-679	Drift Cutter Kit
OEM-390-674	Heavy Duty sneeuwcabine
490-241-0009	Verlichtingsset

Klantenondersteuning

Productinformatie registreren
Voordat u uw nieuwe apparaat instelt en bedient, dient u het typeplaatje op het apparaat te zoeken en de informatie in het daarvoor bestemde vak rechts te noteren. U vindt het typeplaatje door op de bestuurderspositie te gaan staan en naar het onderste, achterste gedeelte van het frame te kijken. Deze informatie is nodig als u technische ondersteuning zoekt via onze website of bij uw lokale Cub Cadet dealer.

Als u problemen ondervindt bij het monteren van dit product of vragen hebt over de bediening, werking of het onderhoud van deze machine, kunt u hulp zoeken bij de experts. Kies uit de onderstaande opties:

• Bezoek ons op het web op www.cubcadet.com
• Zoek uw dichtstbijzijnde Cub Cadet dealer op (877) 282-8684
• Schrijf ons op Cub Cadet LLC • P.O. Box 361131 • Cleveland, OH • 44136-0019

Garantie

Op dit emissiebeheersingssysteem wordt twee jaar garantie gegeven.

HOE KUNT U SERVICE VERKRIJGEN: Garantieservice is beschikbaar, MET AANKOOPBEWIJS, via uw lokale erkende servicedealer.

Om de dealer in uw omgeving te vinden:

In de VS
Bel 1-877-282-8684 of ga naar onze website op www.cubcadet.com.

In Canada
Bel 1-800-668-1238 of ga naar onze website op www.mtdcanada.com.

Referenties

• Cub Cadet US | Lawn Mowers, Snow Blowers, and Zero-Turn Mowers

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Cub Cadet 524 SWE Handleiding

Beschikbare talen
