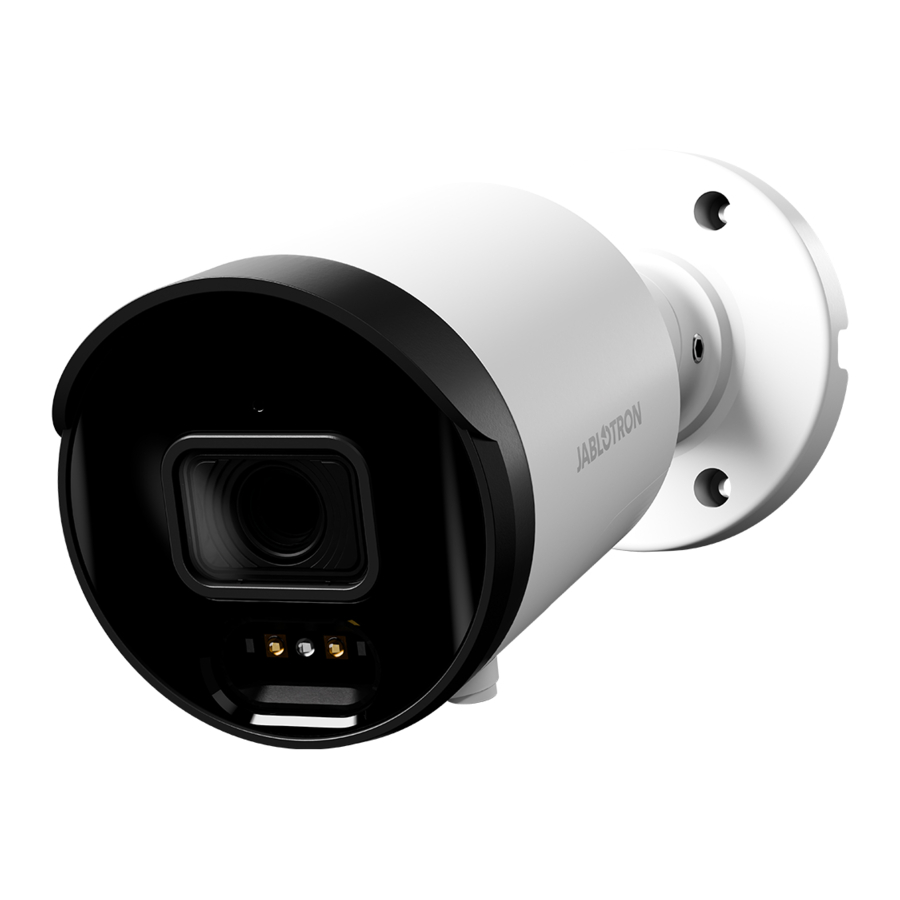

jablotron 100+, JI-113C, JI-114C-A Handleiding

Productfunctie

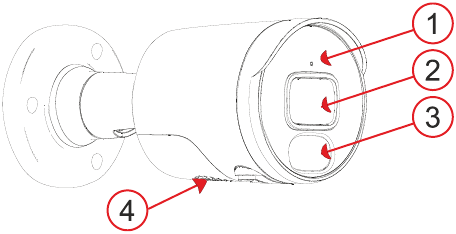

Afb. 1: Beschrijving van de buitenste delen van het product
Zie afb. 1

1. Draaibare ring van de camera;
2. IR-zender;
3. Cameralens;
4. Bajonetdop;

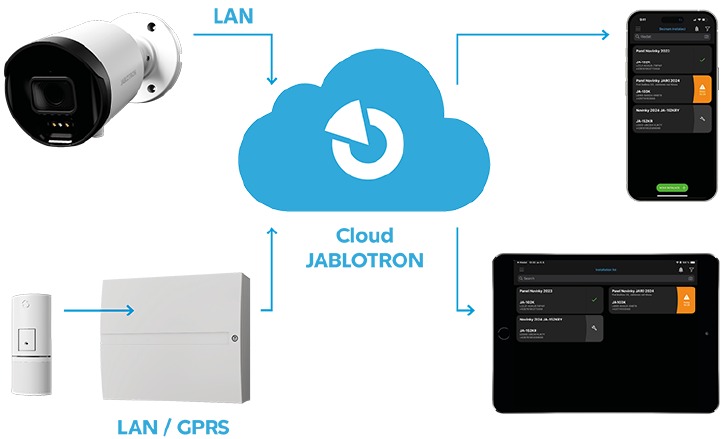

Afb. 2: Hoe de JABLOTRON CLOUD werkt

Zie afb. 2
De camera is volledig voorgeconfigureerd, zodat deze onmiddellijk de volgende MyJABLOTRON-services kan gebruiken:

• Live streaming
• Opnamegeschiedenis - Video-opnamen worden gedurende een beperkte tijd op de server opgeslagen (afhankelijk van het type service).
• Videosequentie (videoclip) – een opname van 1 minuut bestaande uit 30 seconden voor en 30 seconden na de gebeurtenis (in het geval van een betaalde service, 5 minuten opname, d.w.z. 30 seconden voor en 4,5 minuten na de gebeurtenis). De opname is gekoppeld aan een configureerbare alarm systeem gebeurtenis (alarm, instelling, uitschakeling van een geselecteerde sectie). De PG-bediening kan ook worden ingesteld voor de betaalde service. Het maximale aantal videosequenties is beperkt, afhankelijk van het geselecteerde type service.
• Verbinding met ARC - toegang tot de videogegevens van de camera wordt verleend aan een beveiligingsbedrijf voor visuele verificatie van een alarmgebeurtenis.

Installatie

De camera kan via LAN worden gevoed met behulp van PoE. De camera kan ook worden gevoed met een 12V DC, 0,5 A voeding en moet worden aangesloten op LAN met een RJ-45-kabel. Er wordt een waterdichte LAN-behuizing meegeleverd in de verpakking, die moet worden gebruikt om te voorkomen dat vocht mogelijk de dataconnector beschadigt. Om te voorkomen dat vocht mogelijk de dataconnector beschadigt, moet een waterdichte LAN-connectorbehuizing worden gebruikt (die is inbegrepen in de verpakking).

Installatieprocedure met behulp van de montagevoet

Als de camera moet worden gemonteerd op een oppervlak dat het niet toelaat om de kabels en connectoren veilig te verbergen, wordt aanbevolen om de meegeleverde montagevoet te gebruiken (meegeleverd in de cameraverpakking) die de kabels afdekt. Zie figuur 3 voor het installatiediagram.

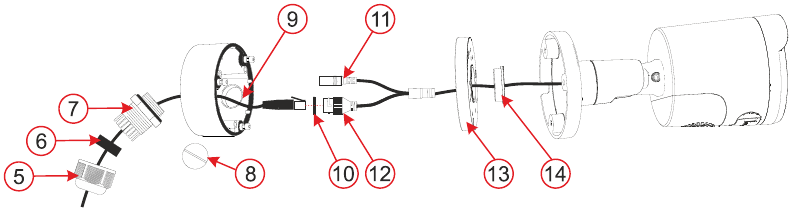

Afb. 3: Installatieprocedure met behulp van de montagevoet

4. kabelafdichting;
5. waterdichte connectorafdekking;
6. afdekstop;
7. zijgat voor kabeldoorvoer;
8. O-ring;
9. stroomconnector;
10. LAN-connector;
11. montagevoetafdekking;
12. kabelafdichting;
13. camerabevestiging;

1. Selecteer de locatie van de camera, houd rekening met de bedrading en het beste zicht op het te bewaken gebied.
2. Gebruik de zelfklevende sjabloon om de montagegaten van de montagevoet te markeren.
3. Boor gaten op de geselecteerde locatie met een Ø 6 mm boor en bevestig met pluggen uit de verpakking. Open de montagebasis door de schroeven te verwijderen. Afhankelijk van de geselecteerde kabeldoorvoermethode – midden of zijkant (8), bereidt u een gat voor om de kabels door te voeren. Gebruik in het geval van zijdelingse installatie de kabeldoorvoer (4, 5, 6) voor het geselecteerde gat – (de kabeldoorvoer is inbegrepen in de verpakking), gebruik de afdekstop (7) voor de ongebruikte.
4. Trek de LAN-kabel door de achterkant van de voet. Schroef de achterkant van de voet op de geselecteerde plaats aan de muur met de drie schroeven in de verpakking. Krimp de RJ-45-connector met een krimptang (zie afb. 4).

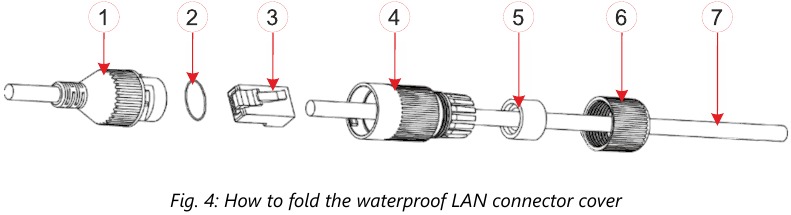

   1. camera connector;
   2. O-ring;
   3. connector;
   4. waterproof cover;
   5. cable seal;
   6. bajonetdop;
   7. internet cable;
5. Steek de RJ-45-connector in de LAN-connector. Als de gebruikte router of switch geen PoE (Power over Ethernet) biedt, sluit u de camerastroom (9) connector aan op een externe 12 V DC-voeding (min. 0,5 A).
6. Maak de camerabevestiging (14) los door de draairing (1) tegen de klok in te draaien wanneer u naar de achterkant van de camera kijkt. Schroef het deksel van de montagevoet op de onderkant van de voet en schroef de camerabevestiging op de montagevoet met behulp van de drie schroeven die in de verpakking zijn meegeleverd.
7. Stel de camera in de geselecteerde positie in en plaats deze op de camerabevestiging die op het deksel van de montagevoet is geschroefd, zet de camera op zijn plaats vast door de ring met de klok mee te draaien.
8. Registreer de camera bij MyCOMPANY om toegang te krijgen tot de cameravoorbeeld en pas de cameraweergave naar behoefte aan met behulp van de schroeven op de camera.
9. Verwijder de beschermfolie en poets de camera van eventueel vuil en vingerafdrukken, mocht dit aanwezig zijn.

Installatieprocedure voor de unit zonder de montagevoet te gebruiken

Als de camera moet worden geïnstalleerd op een steun die kan worden gebruikt om de kabels en connectoren te beschermen tegen opzettelijke schade (bijv. verlaagd plafond, gipsplafonds en scheidingswanden, enz.), kan de camera rechtstreeks op een dergelijke steun worden geïnstalleerd en kunnen de kabels en connectoren door het voorbereide gat worden geduwd. Zie figuur 4.
Opmerking: De waterdichte afdekking moet op de kabel worden geplaatst voordat de RJ-45-dataconnector erop wordt gekrompen.

Voeding

De camera moet te allen tijde van stroom worden voorzien, de camera kan op twee manieren van stroom worden voorzien:

1. Voeding via PoE (Power over Ethernet), als het netwerkverbindingspunt deze functie niet ondersteunt, kan een PoE-voedingsmodule worden gebruikt. De spanning (48) is gestandaardiseerd door de IEEE 802.3af-standaard. Het voordeel is dat de camera rechtstreeks via de datakabel van stroom wordt voorzien.
2. Een externe 12 V/0,5 A voeding voorzien van een 2,1 mm connector. Deze methode vereist een tweede kabel voor stroom en een datakabel. Het voordeel is dat de camera kan worden ondersteund met een noodstroomvoeding.

Gegevensoverdracht en communicatie met de server

De poorten waarop de camera communiceert met de cloud zijn 8900, 8901. Voor normaal geconfigureerde netwerken is het niet nodig om iets in de router of firewall in te schakelen.
Opmerking: De camera is niet fysiek verbonden met het JABLOTRON 100-systeem, het neemt geen positie in. Stroom van het alarmsysteem is niet vereist en de camerastatus wordt niet bewaakt door het systeem.

Registratie op een server

Registratie kan worden uitgevoerd vanaf het web of een slimme applicatie MyCOMPANY voor mobiele telefoons door het unieke camera MAC-adres in te voeren op het label dat op de camerabody of op de doos is geplakt. Het kan ook worden gescand met een QR-code. Elke camera kan slechts op één JALOTRON 100-systeem worden geregistreerd. Er is een time-out van 20 minuten nadat de stroom is aangesloten wanneer de camera kan worden geregistreerd. Wanneer dit tijdsbestek is verstreken, kan de registratie worden herhaald door de spanning opnieuw te starten.

Registratieprocedure:

1. Sluit de stroom aan op de camera (initialisatie duurt ongeveer 1 minuut).
2. Log in op de MyCOMPANY-applicatie en de INSTALLATIELIJST wordt geopend.
3. Selecteer de installatie waarop u de camera wilt registreren.
4. Ga naar het tabblad CAMERAS (in het vervolgkeuzemenu) en klik op REGISTREER EEN CAMERA.
5. Scan QR met het MAC-adres van de camera, ZOEKEN camera's en schrijf de naam die zal worden weergegeven in MyJABLOTRON en klik op REGISTREREN.
6. Wanneer de registratie is bevestigd in MyCOMPANY, kan de installateur in de volgende 24 uur een live voorvertoning van deze camera bekijken. Deze parameter kan echter worden verlengd of ingekort in MyJABLOTRON. Permanente livestreaming is beschikbaar in de MyJABLOTRON-applicatie voor de eindgebruiker.

Vanwege veiligheidsredenen is het onmogelijk om gegevens op te nemen in een ander opslagsysteem (zoals lokale NVR enz.). Toegang tot de interne instellingen van de camera is geblokkeerd.

MyCOMPANY programmeerbare opties

Instellingen van de cameraconfiguratie zijn mogelijk door op de gekozen camera te klikken.

Cameraconfiguratie – de volgende parameters moeten worden ingesteld:
Cameranaam – de ingevulde cameranaam wordt weergegeven in MyCOMPANY en MyJABLOTRON.
Beeldkwaliteit: 1 MPx, 2MPx, 3 MPx, 4MPx, 5MPx
Door een van de beschikbare opties te selecteren, kunt u de beeldkwaliteit en de databitsnelheid wijzigen.
Video bewaartermijn (record export naar MyJABLOTRON): 3 dagen / 7 dagen / 15 dagen / 30 dagen
Afhankelijk van de abonnementsservice zijn er 10 of 60 clips beschikbaar. De opnames worden verwijderd na de ingestelde periode of wanneer het aantal clips is uitgeput. Pas na deze geselecteerde bewaartermijn is het ook mogelijk om de export van videoclips aan te vragen.
Activering van videoclips voor secties: voor elke camera kan worden gekozen op basis van opties – Alarm / Arm / Disarm state.
Als de selectievak is ingesteld op AAN voor de geselecteerde sectie, betekent dit dat videosequenties worden opgeslagen voor die secties en gebeurtenissen. Het aantal secties is volgens de ingestelde configuratie en in elke sectie zijn er 3 gebeurtenissen waarvoor videosequenties kunnen worden opgeslagen. De camera slaat de opname 30 seconden voor en 30 seconden na de gebeurtenis op, tot 4,5 minuten na de gebeurtenis voor de betaalde service.
Activering bij PG-gebeurtenis – voor elke PG kan worden gekozen op basis van opties – Activering/Deactivering (door selectievak).

Geavanceerde instellingen

• Camerabeeldmaskering – De camera slaat het gebied waar het masker zich bevindt niet op en geeft het ook niet weer – het zwartgeblakerde gebied. In MyCOMPANY is een voorbeeld beschikbaar en de optie +Masker toevoegen.
• IP-adres – 2 opties
  • Dynamisch adres – netwerkinstellingen worden overgenomen van de DHCP-router
  • Statisch adres – mogelijkheid om uw eigen IP-adres in te voeren
• De dag- en nachtmodus instellen:
  • Automatisch – schakelt tussen modi op basis van lichtomstandigheden
  • Dagmodus – alleen overdag (kleurenopname), schakelt de IR-LED 's nachts niet in Nachtmodus – continue zwart-wit
  • opname

WDR – selectievak AAN/UIT
Het moet worden ingeschakeld wanneer de camera een gebied scant waar er snelle veranderingen in contrast zijn.
Toon de naam van de camera in de afbeelding: selectievak AAN*/UIT
Verbinden met ARC – deze optie verzendt een verzoek om verbinding te maken met een bewakingsagentschap ARC.
Deactiveer de camera – Knop om de registratie van de camera ongedaan te maken, inclusief alle records van de server. Het is niet mogelijk om een camera waarvan de PCO-service actief is, uit te schrijven. Als de registratie van de camera in een niet-verbonden staat wordt ongedaan gemaakt, wordt de registratie van de camera niet correct ongedaan gemaakt en is de handmatige reset vereist. De handmatige resetknop bevindt zich aan de onderkant van de camera onder de afdekking, die is vastgezet met twee schroeven. Na het losdraaien van de afdekking is het noodzakelijk om de knop ingedrukt te houden, de stroom aan te sluiten en de knop ongeveer 15 seconden ingedrukt te houden.

Aanbevelingen

In het geval van het aansluiten van meer camera's op het systeem, is het noodzakelijk om rekening te houden met een grotere gegevensstroom en daarom een afzonderlijke gegevensstroom voor elke camera in de uploadrichting te waarborgen.

De fabrikant waarschuwt gebruikers nadrukkelijk dat de camera, vanwege de mogelijkheid van de camera om video-opnamen te maken, moet worden gebruikt binnen de grenzen zoals bepaald door nationale wet- en regelgeving, in het bijzonder wetten betreffende de bescherming van de privacy en persoonlijke gegevens.

Volgens deze voorschriften hebben gebruikers een verplichting om de goedkeuring te verkrijgen van personen binnen het bereik van de camera, of de verplichting om het beeldopnamegebied aan te duiden met informatieve borden.
De fabrikant raadt gebruikers aan zich bewust te zijn van de wettelijke verplichtingen die van toepassing zijn op de werking van CCTV vóór de installatie en het gebruik van de camera.
