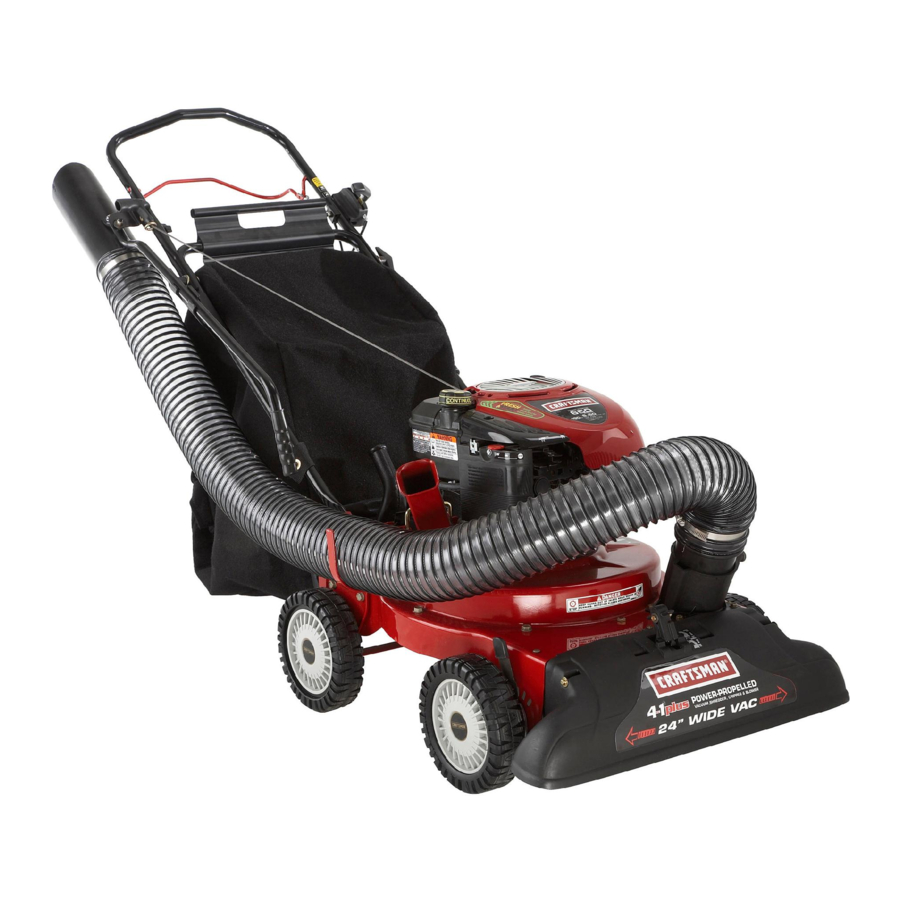

Craftsman 675 Series, 247.77013 Handleiding

PRODUCTSPECIFICATIES

Motorreeks:	675
Motorolie type:	SAE 30
Motoroliecapaciteit:	18 ounces
Brandstofcapaciteit:	1½ quarts
Bougie:	Champion®RJ19LM

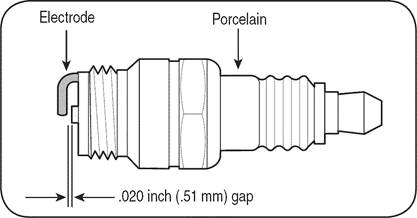

Bougieopening:	.020"

VEILIGHEIDSINSTRUCTIES

Lees deze handleiding voordat u dit product gebruikt en volg alle veiligheidsvoorschriften en bedieningsinstructies.

Dit symbool wijst op belangrijke veiligheidsinstructies die, indien niet opgevolgd, de persoonlijke veiligheid en/of eigendommen van uzelf en anderen in gevaar kunnen brengen. Lees en volg alle instructies in deze handleiding voordat u probeert deze machine te bedienen. Het niet naleven van deze instructies kan leiden tot persoonlijk letsel. Wanneer u dit symbool ziet, NEEM DE WAARSCHUWING TER HARTE!

CALIFORNIA PROPOSITION 65
Motoruitlaat, sommige van zijn bestanddelen en bepaalde voertuigonderdelen bevatten of stoten chemicaliën uit waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.

Deze machine is gebouwd om te worden bediend volgens de veilige bedieningspraktijken in deze handleiding. Zoals met elk type gemotoriseerd materieel, kan onzorgvuldigheid of een fout van de machinist leiden tot ernstig letsel. Deze machine kan vingers, handen, tenen en voeten amputeren en puin wegslingeren. Het niet naleven van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

Uw verantwoordelijkheid—Beperk het gebruik van deze gemotoriseerde machine tot personen die de waarschuwingen en instructies in deze handleiding en op de machine lezen, begrijpen en opvolgen.

BEWAAR DEZE INSTRUCTIES!

OPLEIDING

• Lees, begrijp en volg alle instructies op de machine en in de handleiding voordat u probeert te monteren en te bedienen. Bewaar deze handleiding op een veilige plaats voor toekomstig en regelmatig gebruik en voor het bestellen van vervangende onderdelen.
• Lees de gebruikershandleiding en volg alle waarschuwingen en veiligheidsinstructies. Het niet naleven hiervan kan leiden tot ernstig letsel bij de bediener en/of omstanders. Voor vragen kunt u bellen met 1-8004MY-HOME.
• Ken alle bedieningselementen en hun juiste werking. Weet hoe u de machine moet stoppen en snel ontkoppelen.
• Laat kinderen jonger dan 16 jaar deze machine nooit bedienen. Kinderen van 16 jaar en ouder moeten de instructies en veilige bedieningspraktijken in deze handleiding en op de machine lezen en begrijpen en door een volwassene worden opgeleid en begeleid.
• Laat volwassenen deze machine nooit bedienen zonder de juiste instructies.
• Houd omstanders, huisdieren en kinderen op minstens 23 meter afstand van de machine terwijl deze in werking is. Stop de machine als iemand het gebied betreedt.
• Laat een motor nooit binnenshuis of in een slecht geventileerde ruimte draaien. Motoruitlaat bevat koolmonoxide, een geurloos en dodelijk gas.
• Houd uw handen en voeten niet in de buurt van draaiende onderdelen of in de toevoerkamers en de uitlaatopening. Contact met de roterende waaier kan vingers, handen en voeten amputeren.
• Probeer nooit de toevoeropening of de uitlaatopening te ontstoppen, de zak te verwijderen of te legen, of de machine te inspecteren en te repareren terwijl de motor draait. Schakel de motor uit en wacht tot alle bewegende delen volledig tot stilstand zijn gekomen. Koppel de bougiekabel los en aard deze tegen de motor.

VOORBEREIDING

• Inspecteer grondig het gebied waar de apparatuur zal worden gebruikt. Verwijder alle stenen, flessen, blikjes of andere vreemde voorwerpen die kunnen worden opgeraapt of weggegooid en persoonlijk letsel of schade aan de machine kunnen veroorzaken.
• Draag altijd een veiligheidsbril of veiligheidsbril tijdens het gebruik en tijdens het uitvoeren van een aanpassing of reparatie, om uw ogen te beschermen. Weggegooide voorwerpen die terugkaatsen, kunnen ernstig oogletsel veroorzaken.
• Draag stevige, werklaarzen met ruwe zool en nauwsluitende broeken en shirts. Loszittende kleding of sieraden kunnen vast komen te zitten in bewegende delen. Bedien deze machine nooit op blote voeten of met sandalen. Draag leren werkhandschoenen bij het invoeren van materiaal in de hakselaar.
• Controleer voor het starten of alle bouten en schroeven goed vastzitten om er zeker van te zijn dat de machine in een veilige werkende staat verkeert. Inspecteer de machine ook visueel op schade met frequente tussenpozen.
• Onderhoud of vervang veiligheids- en instructielabels, indien nodig.

Veilige omgang met benzine:

Om persoonlijk letsel of schade aan eigendommen te voorkomen, moet u uiterst voorzichtig zijn bij het omgaan met benzine. Benzine is uiterst brandbaar en de dampen zijn explosief. Er kan ernstig persoonlijk letsel optreden wanneer er benzine op uzelf of uw kleding wordt gemorst, die kan ontbranden. Was uw huid en verschoon uw kleding onmiddellijk.

• Gebruik alleen een goedgekeurde benzinecontainer.
• Vul containers nooit in een voertuig of op een vrachtwagen of aanhangwagen met een plastic voering. Plaats containers altijd op de grond uit de buurt van uw voertuig voordat u ze vult.
• Wanneer het praktisch is, verwijdert u apparatuur op gas uit de vrachtwagen of aanhangwagen en tankt u deze op de grond bij. Als dit niet mogelijk is, tankt u dergelijke apparatuur op een aanhangwagen met een draagbare container, in plaats van met een benzinedispenser.
• Houd het mondstuk te allen tijde in contact met de rand van de brandstoftank of containeropening totdat het tanken is voltooid. Gebruik geen mondstukvergrendeling.
• Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
• Tank de machine nooit binnenshuis.
• Verwijder nooit de tankdop en vul geen brandstof bij terwijl de motor heet is of draait. Laat de motor minstens twee minuten afkoelen voordat u gaat tanken.
• Vul de brandstoftank nooit te vol. Vul de tank tot niet meer dan ^½ inch onder de onderkant van de vulhals om ruimte te laten voor brandstofuitzetting.
• Plaats de benzinedop terug en draai deze goed vast.
• Als er benzine wordt gemorst, veeg deze dan van de motor en de apparatuur. Verplaats de unit naar een ander gebied. Wacht 5 minuten voordat u de motor start.
• Om brandgevaar te verminderen, moet u de machine vrijhouden van gras, bladeren of ander vuil. Ruim olie- of brandstoflekkages op en verwijder brandstof doorweekt vuil.
• Bewaar de machine of brandstofcontainer nooit binnenshuis waar een open vlam, vonk of waakvlam is, zoals op een boiler, ruimteverwarmer, oven, wasdroger of andere gastoestellen.

WERKING

• Houd uw handen en voeten niet in de buurt van draaiende onderdelen of in de toevoerkamers en de uitlaatopening. Contact met de roterende waaier kan vingers, handen en voeten amputeren.
• Voordat u de machine start, moet u ervoor zorgen dat de hakselaar, de toevoeropening en de snijkamer leeg zijn en vrij van vuil.
• Inspecteer alle te versnipperen materialen grondig en verwijder alle metalen, stenen, flessen, blikjes of andere vreemde voorwerpen die persoonlijk letsel of schade aan de machine kunnen veroorzaken.
• Als de waaier een vreemd voorwerp raakt of als uw machine een ongebruikelijk geluid of trilling begint te maken, schakelt u de motor onmiddellijk uit. Laat de waaier volledig tot stilstand komen. Koppel de bougiekabel los, aard deze tegen de motor en voer de volgende stappen uit:
  1. Inspecteer op schade.
  2. Repareer of vervang beschadigde onderdelen,
  3. Controleer of er losse onderdelen zijn en draai ze vast om een veilige werking te garanderen.
• Laat er geen opeenhoping van verwerkt materiaal ontstaan in het afvoergebied. Dit kan een goede afvoer verhinderen en leiden tot terugslag van materiaal door de toevoeropening. Probeer geen materiaal te versnipperen of te hakken dat groter is dan gespecificeerd op de machine of in deze handleiding. Persoonlijk letsel of schade aan de machine kan het gevolg zijn.
• Probeer nooit de toevoeropening of de uitlaatopening te ontstoppen terwijl de motor draait. Schakel de motor uit, wacht tot alle bewegende delen tot stilstand zijn gekomen, koppel de bougiekabel los en aard deze tegen de motor voordat u vuil verwijdert. Werk nooit zonder dat de stofzuigerzak en de afvoergoot correct aan de machine zijn bevestigd. Leeg of verwissel de stofzuigerzak nooit terwijl de motor draait. De stofzuigerzak moet tijdens het gebruik altijd gesloten worden gehouden.
• Werk nooit zonder dat het inlaatmondstuk of de optionele slangbevestiging (indien van toepassing) correct aan de machine is bevestigd. Probeer nooit een van beide hulpstukken te bevestigen of te vervangen terwijl de motor draait.
• Houd alle beschermkappen, deflectoren en veiligheidsvoorzieningen op hun plaats en in goede staat.
• Houd uw gezicht en lichaam achter en aan de zijkant van de hakselaar terwijl u materiaal in de machine voert om onbedoelde terugslag te voorkomen.
• Bedien deze machine nooit zonder goed zicht of licht. Zorg altijd voor een goede basis en houd de handgrepen stevig vast. Bedien deze machine niet op een verharde, grind- of oneffen ondergrond.
• Bedien deze machine niet onder invloed van alcohol of drugs.
• De uitlaat en de motor worden heet en kunnen brandwonden veroorzaken. Niet aanraken.
• Pak of draag de machine nooit op terwijl de motor draait.
• Als er situaties optreden die niet in deze handleiding worden behandeld, wees dan voorzichtig en gebruik uw gezonde verstand. Neem contact op met de klantenservice voor hulp en de naam van de dichtstbijzijnde servicedealer.

ONDERHOUD & OPSLAG

• Knip nooit aan veiligheidsvoorzieningen. Controleer regelmatig of ze goed werken.
• Controleer de bouten en schroeven met frequente tussenpozen op de juiste vastheid om de machine in een veilige werkende staat te houden. Inspecteer de machine ook visueel op schade en repareer deze indien nodig.
• Voordat u gaat reinigen, repareren of inspecteren, moet u de motor stoppen en ervoor zorgen dat de waaier en alle bewegende delen zijn gestopt. Koppel de bougiekabel los en aard deze tegen de motor om onbedoeld starten te voorkomen.
• Wijzig de motorregelaarinstellingen niet en laat de motor niet te snel draaien. De regelaar regelt het maximale veilige bedrijfstoerental van de motor.
• Onderhoud of vervang veiligheids- en instructielabels, indien nodig.
• Volg deze handleiding voor het veilig laden, lossen, transporteren en opslaan van deze machine.
• Bewaar de machine of brandstofcontainer nooit binnenshuis waar een open vlam, vonk of waakvlam is, zoals een boiler, oven, wasdroger, enz.
• Laat de machine minstens 5 minuten afkoelen voordat u hem opbergt.
• Raadpleeg altijd de gebruikershandleiding voor de juiste instructies voor opslag buiten het seizoen.
• Als de brandstoftank moet worden afgetapt, doe dit dan buitenshuis.
• Neem de juiste wetten en voorschriften voor de verwijdering van gas, olie, enz. in acht om het milieu te beschermen.
• Volgens de Consumer Products Safety Commission (CPSC) en de U.S. Environmental Protection Agency (EPA) heeft dit product een gemiddelde nuttige levensduur van zeven (7) jaar, of 60 bedrijfsuren. Laat de machine aan het einde van de gemiddelde nuttige levensduur jaarlijks inspecteren door een erkende servicedealer om er zeker van te zijn dat alle mechanische en veiligheidssystemen goed werken en niet overmatig versleten zijn. Het niet naleven hiervan kan leiden tot ongevallen, verwondingen of de dood.

WIJZIG DE MOTOR NIET

Om ernstig letsel of de dood te voorkomen, mag u de motor op geen enkele manier wijzigen. Knoeien met de regelaarinstelling kan leiden tot een op hol geslagen motor en ervoor zorgen dat deze op onveilige snelheden draait. Knip nooit aan de fabrieksinstelling van de motorregelaar.

KENNISGEVING MET BETREKKING TOT EMISSIES

Motoren die zijn gecertificeerd om te voldoen aan de Californische en federale EPA-emissievoorschriften voor SORE (Small Off Road Equipment) zijn gecertificeerd om te werken op gewone loodvrije benzine en kunnen de volgende emissiebeheersingssystemen omvatten: Motoraanpassing (EM), Oxidatiekatalysator (OC), Secundaire luchtinjectie (SAD en driewegkatalysator (TWC) indien uitgerust.

VONKENVANGER

Deze machine is uitgerust met een verbrandingsmotor en mag niet worden gebruikt op of in de buurt van onverbeterd met bos bedekt, met struiken bedekt of met gras bedekt land, tenzij het uitlaatsysteem van de motor is uitgerust met een vonkenvanger die voldoet aan de toepasselijke lokale of staatswetten (indien van toepassing).

Als er een vonkenvanger wordt gebruikt, moet deze door de bediener in effectieve werkende staat worden gehouden. In de staat Californië is het bovenstaande wettelijk vereist (sectie 4442 van de California Public Resources Code). Andere staten hebben mogelijk soortgelijke wetten. Federale wetten zijn van toepassing op federaal land. Een vonkenvanger voor de uitlaat is verkrijgbaar via uw dichtstbijzijnde Sear Parts and Repair Service Center.

VEILIGHEIDSSYMBOLEN

Deze pagina toont en beschrijft veiligheidssymbolen die op dit product kunnen voorkomen. Lees, begrijp en volg alle instructies op de machine voordat u probeert te monteren en te bedienen.

Symbool	Beschrijving
	LEES DE GEBRUIKERSHANDLEIDING(EN) Lees, begrijp en volg alle instructies in de handleiding(en) voordat u probeert te monteren en te bedienen
	ROTERENDE MESSEN Houd uw handen uit de inlaat- en uitlaatopeningen terwijl de machine draait. Er zitten draaiende messen in.
	OMSTANDERS Houd omstanders, huisdieren en kinderen op minstens 23 meter afstand van de machine terwijl deze in werking is. Stop de machine als iemand het gebied betreedt.
	OMSTANDERS Houd omstanders, huisdieren en kinderen op minstens 23 meter afstand van de machine terwijl deze in werking is. Stop de machine als iemand het gebied betreedt.
	WEGGEWORPEN VOORWERPEN Deze machine kan voorwerpen oppakken en weggooien die kunnen terugkaatsen.
	OOGBESCHERMING Draag altijd een veiligheidsbril of veiligheidsbril wanneer u deze machine bedient.
	BENZINE IS BRANDBAAR Laat de motor minstens twee minuten afkoelen voordat u gaat tanken.
	KOOLMONOXIDE Laat een motor nooit binnenshuis of in een slecht geventileerde ruimte draaien. Motoruitlaat bevat koolmonoxide, een geurloos en dodelijk gas.

VEILIGHEIDSETIKETTEN

MONTAGE

Dit apparaat wordt zonder benzine of olie in de motor geleverd.
Zorg ervoor dat u de motor van benzine en olie voorziet zoals beschreven in het hoofdstuk Gebruik van deze handleiding voordat u uw machine gebruikt.

LET OP: Verwijzingen naar de rechter- en linkerzijde van de Yard Vacuum worden bekeken vanuit de bedieningspositie, vooruit kijkend naar de voorkant van de machine.

DE DOOS OPENEN

1. Snijd elke hoek van de doos verticaal van boven naar beneden door.
2. Verwijder alle losse onderdelen.
3. Verwijder los verpakkingsmateriaal.

HET APPARAAT UIT DE DOOS HALEN

1. Til het apparaat aan de achterkant op om het los te maken van het onderliggende kartonnen materiaal en rol het apparaat uit de doos.
2. Controleer de doos grondig op andere losse onderdelen.

LET OP: Zorg ervoor dat u de kabels niet beschadigt bij het verwijderen van losse onderdelen of het hele apparaat uit de doos.

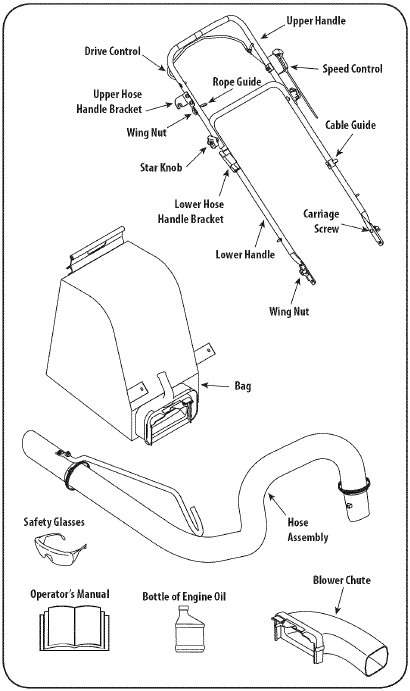

LOSSE ONDERDELEN IN DE DOOS

(Zie afbeelding 1)

Afbeelding 1

• Boven- en onderhandgreep
• Slangsamenstel
• Veiligheidsbril
• Motorolie (kan zich in een zak bevinden)
• Zak
• Blaaskoker
• Gebruiksaanwijzing

DE HANDGREEP BEVESTIGEN

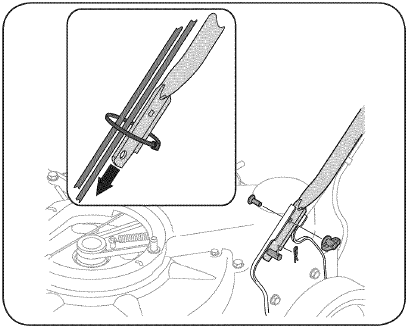

1. Verwijder de splitpennen van de handgreepbeugels en verwijder de slotbouten en vleugelmoeren van de onderste handgreep.
   1. Plaats de onderste gaten in de onderste handgreep over de pennen op de handgreepbeugels en zet deze vast met splitpennen. Zie Afbeelding 2

      Afbeelding 2
   2. Steek slotbouten van binnenuit door het bovenste gat in de onderste handgreep en zet ze vast met vleugelmoeren, zie afbeelding 2.
2. 1. Vouw de bovenste handgreep uit totdat deze is uitgelijnd met de onderste handgreep. Zorg ervoor dat de kabelgeleider zich aan de rechterkant van de bovenste handgreep bevindt. Zie Afbeelding 3.

      Zorg ervoor dat de kabels buiten de onderste handgreep worden geleid. Knijp de kabels ook niet af tijdens het optillen van de handgrepen.

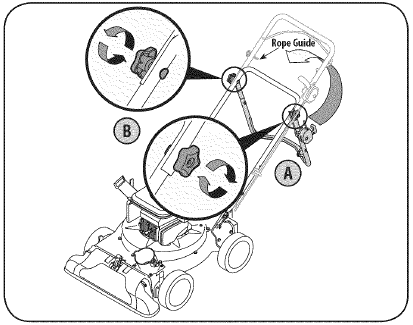

   2. Zet de twee handgrepen vast door de handgreepknoppen vast te draaien (slotbouten moeten correct in de handgreep zitten). Zie Afbeelding 3.

      Afbeelding 3
3. Trek de twee kabelbinders die aan de kabels zijn bevestigd ongeveer 20 cm van elk kabeluiteinde strak en plaats de kabels in de kabel.
4. Draai de vleugelmoer los waarmee de kabelgeleider aan de rechterkant van de bovenste handgreep is bevestigd.
   1. Trek het startkoord langzaam uit de motor. Zie afbeelding 4.

      Afbeelding 4
   2. Schuif het startkoord in de kabelgeleider. Draai de vleugelmoer vast. Zie afbeelding 4.

HET SLANGSAMENSTEL BEVESTIGEN

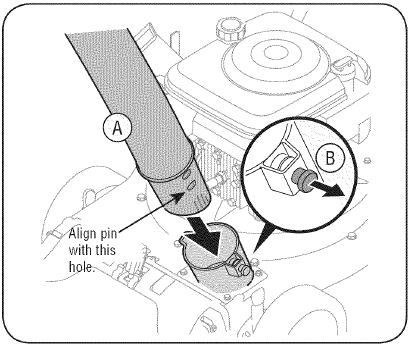

1. 1. Schuif de slangadapter van het slangsamenstel in de basisadapter die zich aan de linkervoorkant van de Yard Vacuum bevindt. Zie Afbeelding 5.

      Afbeelding 5
   2. Trek de veerbelaste pen op de basis naar buiten en lijn de pen uit met het eerste gat (het dichtst bij het uiteinde van de buis) in de slangadapter.
   3. Laat de pen los om de slang op zijn plaats te vergrendelen.

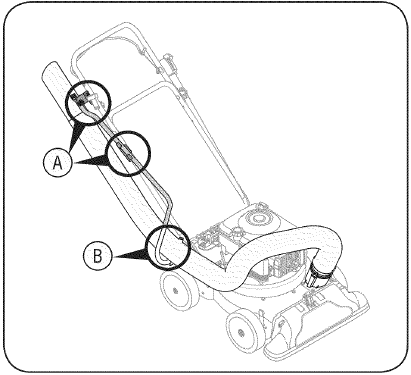

2. 1. Klik eerst de slanghandgreep in de bovenste slanghandgreepbeugel en vervolgens in de onderste slanghandgreepbeugel.
   2. Leg de slangleiding in het gebogen uiteinde van de handgreep naast de hakselkoker. Zie Afbeelding 6.

      Afbeelding 6

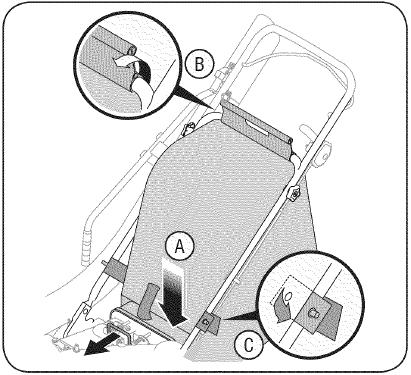

DE ZAK BEVESTIGEN

1. Pak de zakhandgreep met één hand vast en schuif de vergrendelstang op de montagebeugel met de andere hand in de richting van de motor. Gebruik het uiteinde van de montagebeugel als hefboom bij het verschuiven van de vergrendelstang.
   1. Schuif de zak over de rand van de uitwerpopening en laat de vergrendelstang los om de zak op zijn plaats te bevestigen. Zie Afbeelding 7.

      Afbeelding 7
   2. Klik de zakclip vast aan de bovenkant van de onderste handgreep.
   3. Plaats de onderste riemen op de zak over de bovenkant van de onderste handgreep en haak ze vast aan de noppen. Zie afbeelding 7.

LET OP:De schakelknop voor zak/koker die aan de montagebeugel is bevestigd, moet volledig worden ingedrukt door de punt van het voorste lipje op de zakhandgreep bij het vastzetten van de zak, anders start de motor niet.

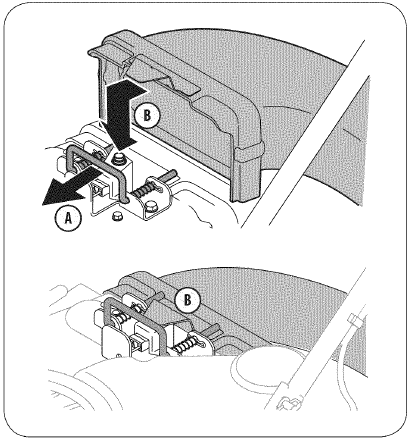

DE BLAASTUIT BEVESTIGEN

LET OP: De zak moet worden verwijderd voordat de blaastuit wordt geïnstalleerd.

1. 1. Pak de blaastuit met één hand vast en schuif de vergrendelstang op de montagebeugel met de andere hand in de richting van de motor. Gebruik het uiteinde van de montagebeugel als hefboom bij het verschuiven van de vergrendelstang. Zie Afbeelding 8.

      Afbeelding 8
   2. Schuif de blaastuit over de rand van de uitwerpopening en laat de vergrendelstang los om de tuit op zijn plaats te bevestigen, zoals in Afbeelding 8.
   3. Zet de spuitmondhoogte op de hoogste stand bij gebruik van de blaastuit. Raadpleeg de spuitmondhoogte-instelling hieronder.

LET OP: De schakelknop voor zak/koker die aan de montagebeugel is bevestigd, moet volledig worden ingedrukt door de punt van het voorste lipje op de blaastuit, anders start de motor niet.

Stop altijd de motor en koppel de bougiekabel los voordat u onderhoud of aanpassingen uitvoert. Draag altijd een veiligheidsbril tijdens het gebruik of tijdens het uitvoeren van aanpassingen of reparaties.

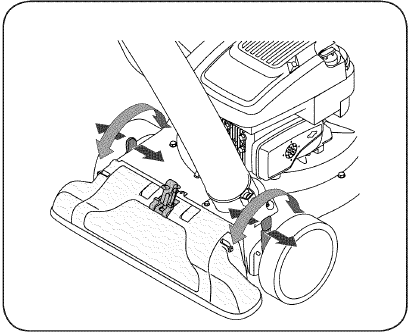

SPUITMONDHOOGTE-INSTELLING

Het spuitmondstuk kan worden aangepast aan vijf posities, variërend van 1,6 cm tot 10,5 cm bodemvrijheid. De spuitmondhoogte moet worden aangepast aan de omstandigheden in de tuin.

1. Duw de spuitmondhoogte-instelhendel naar het wiel toe. Zie Afbeelding 9.

   Afbeelding 9
2. Verplaats de hoogte-instelhendel naar voren of naar achteren om het spuitmondstuk omhoog of omlaag te brengen. Zorg ervoor dat beide hendels in dezelfde positie staan.
3. Laat de hendel los in de richting van het dek.

LET OP: Verhoog over het algemeen de spuitmondhoogte om een dikke laag bladeren op te zuigen of om met de blaastuit te werken. Verlaag de spuitmondhoogte voor gladdere oppervlakken.

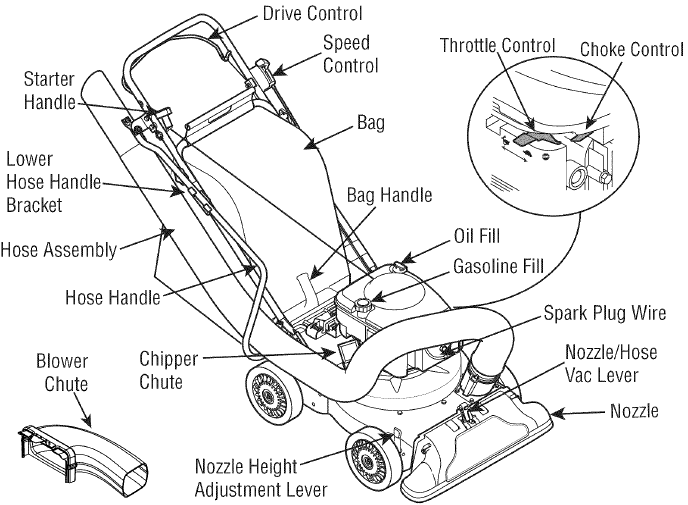

WERKING

Afbeelding 10

Nu u uw tuinstofzuiger klaar hebt gemaakt voor gebruik, raakt u vertrouwd met de bedieningselementen en functies. Deze worden hieronder beschreven en op deze pagina afgebeeld. Met deze kennis kunt u uw nieuwe apparatuur optimaal benutten.

De werking van een tuinstofzuiger kan ertoe leiden dat er vreemde voorwerpen in de ogen worden geslingerd, wat uw ogen ernstig kan beschadigen. Draag altijd de bij dit apparaat geleverde veiligheidsbril of oogbescherming tijdens het bedienen of uitvoeren van aanpassingen of reparaties eraan.

VERKLEINSLUF
Hiermee kunnen takken en kleine takken tot 1-1/2" in diameter in de waaier worden gevoerd om te versnipperen. Zie Afbeelding 10.

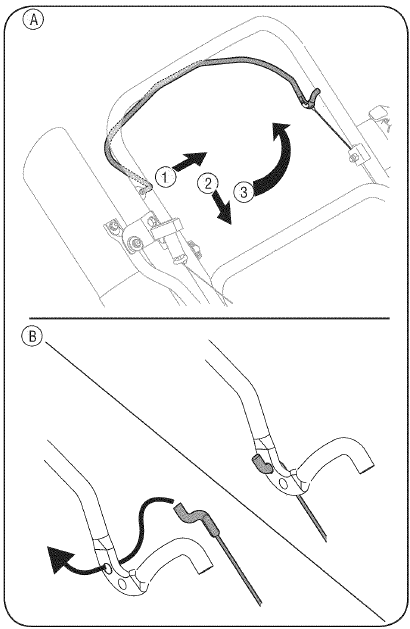

AANDRIJFBEDIENING
De aandrijfbediening bevindt zich aan de onderkant van de bovenste handgreep en wordt gebruikt om de wielen in/uit te schakelen. Knijp de aandrijfbediening volledig tegen de bovenste handgreep om de wielen in te schakelen; loslaten om uit te schakelen (laat de koppeling NIET slippen).

SNELHEIDSREGELAAR
De snelheidsregelaar bevindt zich aan de linkerkant van de bovenste handgreep en wordt gebruikt om de voorwaartse snelheid van de tuinstofzuiger te selecteren.

Verplaats de snelheidsregelaar alleen als de motor draait. Het wijzigen van de instelling van de snelheidsregelaar terwijl de motor is uitgeschakeld, kan de tuinstofzuiger beschadigen.

HENDEL VOOR HET AANPASSEN VAN DE SPUITMONDHOOGTE
Wordt gebruikt om de spuitmondvrijheid tot de grond aan te passen, variërend van ongeveer 5/8" tot 4-1/8". Zie Afbeelding 10.

SPUITMOND
Tuinafval zoals bladeren of dennennaalden kan door de spuitmond worden opgezogen om te versnipperen.

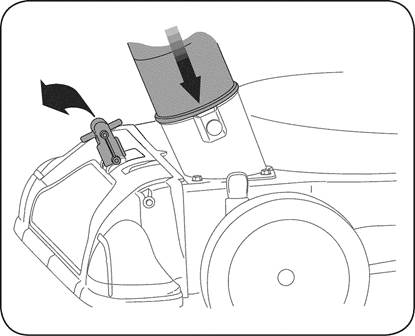

SLANGSAMENSTEL
Wordt gebruikt als alternatief voor de spuitmond om tuinafval zoals bladeren of dennennaalden op moeilijk bereikbare plaatsen op te zuigen. Zie Afbeelding 10.

SPUITMOND-/SLANGZUIGHENDEL
De spuitmond-/slangzuighendel bevindt zich boven op de spuitmond. Gebruik deze om de zuigkracht te schakelen tussen de spuitmond en de slang.

SLANGHANDGREEP
Wordt gebruikt om de slang te geleiden tijdens het stofzuigen.

ZAKHANDGREEP
Wordt gebruikt om de zak vast te pakken om te helpen bij het bevestigen, verwijderen en legen van de zak. Zie Afbeelding 10.

ZAK
Vangt versnipperd materiaal op dat door de versnippergoot wordt gevoerd of door de spuitmond of slang wordt opgezogen.

BLAASGOOT
Wanneer deze aan het apparaat is bevestigd, wordt de blaasgoot gebruikt om tuinafval zoals bladeren, dennennaalden of kleine takken over het gazon te verspreiden.

GASGREEPBEDIENING
De gasgreep regelt het motortoerental en de stopfunctie. Door middel van drie afzonderlijke posities op de hendel van links naar rechts is de werking als volgt:

CHOKEBEDIENING
De chokebediening wordt gebruikt om de carburateur te smoren en te helpen bij het starten van de motor.

STARTERHANDGREEP
Wordt gebruikt om de motor te starten.

GAS EN OLIE BIJVULLEN
Olie (één fles meegeleverd met het apparaat)
Eerste gebruik

1. Verwijder de oliepeilstok.
2. Met de tuinstofzuiger op een vlakke ondergrond, gebruikt u een trechter om de volledige inhoud van de meegeleverde oliefles in de motor te gieten.
3. Plaats de oliepeilstok terug en draai deze vast.

Volgende gebruiken
Gebruik alleen hoogwaardige detergentolie met API-serviceclassificatie SF, SG of selecteer de SAE-viscositeitsklasse van de olie op basis van de verwachte bedrijfstemperatuur. Volg de onderstaande tabel:

Hoewel multiviscositeitsoliën (5W30, 10W30, enz.) het starten bij koud weer verbeteren, zullen ze leiden tot een verhoogd olieverbruik bij gebruik boven 32 °F. Controleer uw motoroliepeil vaker om mogelijke motorschade door een laag oliepeil te voorkomen.

1. Controleer het oliepeil en zorg ervoor dat u de peilstok niet langs de binnenwanden van de olievulbuis wrijft. Dit zou resulteren in een verkeerde peilstokaflezing. Vul indien nodig bij tot de FULL-markering op de peilstok. De capaciteit is ongeveer 18 oz. Overvullen zal ervoor zorgen dat de motor overvloedig rookt en zal resulteren in slechte motorprestaties.
2. Plaats de oliepeilstok terug en draai deze vast.
3. Houd het oliepeil op VOL. Het laten draaien van de motor met te weinig olie kan leiden tot permanente motorschade.

Wees uiterst voorzichtig bij het hanteren van benzine. Benzine is extreem brandbaar en de dampen zijn explosief. Vul de machine nooit binnenshuis of terwijl de motor heet is of draait. Doof sigaretten, sigaren, pijpen en andere ontstekingsbronnen.

Benzine

1. Verwijder de brandstofdop van de brandstoftank.
2. Zorg ervoor dat de container waaruit u de benzine giet schoon is en vrij van roest of vreemde deeltjes. Gebruik nooit benzine die mogelijk oud is door lange opslag in de container. Benzine die langer dan vier weken heeft gestaan, moet als oud worden beschouwd.
3. Vul de brandstoftank met schone, verse, loodvrije gewone benzine tot ongeveer 1-1/2 inch onder de bovenkant van de hals om ruimte te laten voor brandstofuitzetting. Gebruik geen benzine die METHANOL bevat. Plaats de brandstofdop terug.

Het gebruik van alcoholgemengde brandstoffen (gasohol genoemd of het gebruik van ethanol of methanol) kan vocht aantrekken, wat leidt tot afscheiding en vorming van zuren tijdens opslag. Zure gas kan het brandstofsysteem van een motor beschadigen tijdens opslag.

Om motorproblemen te voorkomen, moet het brandstofsysteem worden geleegd voordat het 30 dagen of langer wordt opgeslagen. Tap de brandstoftank af, start de motor en laat deze draaien totdat de brandstofleidingen en de carburateur leeg zijn. Gebruik volgend seizoen verse brandstof. Zie de opslaginstructies voor meer informatie.

Gebruik nooit motor- of carburateurreinigers in de brandstoftank, omdat er permanente schade kan ontstaan.

OPMERKING: Controleer het brandstofpeil regelmatig om te voorkomen dat u zonder benzine komt te zitten tijdens het gebruik van de tuinstofzuiger. Als het apparaat zonder benzine komt te zitten terwijl het aan het versnipperen is, kan het nodig zijn om het afvoergebied te ontstoppen voordat het opnieuw kan worden gestart. Raadpleeg het gedeelte ONDERHOUD EN REPARATIE.

Wees voorzichtig met hete oppervlakken en scherpe randen op de geluiddemperbeschermer bij het verplaatsen van de gasgreephendel.

DE MOTOR STARTEN

1. Bevestig de bougiekabel en de rubberen hoes aan de bougie.

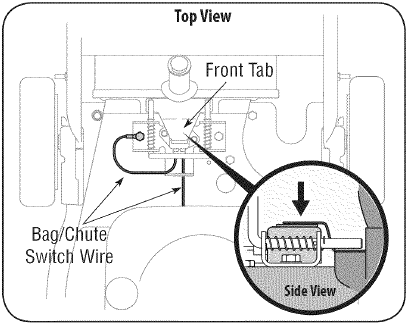

2. De zak-/gootschakelknop moet volledig worden ingedrukt door de punt van het voorste lipje op de zakhandgreep of de blaasgoot om de motor te kunnen starten. Zie Afbeelding 11.

   Afbeelding 11
3. Zorg ervoor dat de zak-/gootschakelkabel is aangesloten op de motor en is geaard op de montagebeugel. Zie Afbeelding 11.
4. De brandstoftank moet 3/4 tot vol zijn gevuld voordat u start.
5. Verplaats de gasgreepbediening naar de START/RUN (konijn) positie. Zie Afbeelding 12.

   Afbeelding 12
6. Verplaats de chokebediening in de richting van de gasgreepbediening om de carburateur van de motor te smoren. (Een warme motor hoeft mogelijk niet te worden gesmoord). Zie Afbeelding 12.
7. Ga achter het apparaat staan, pak de starterhandgreep vast en trek het touw uit totdat u een weerstand voelt.
8. Trek het touw met een snelle, continue, volledige armbeweging. Houd de starterhandgreep stevig vast. Laat het touw langzaam terugspoelen.
9. Herhaal dit indien nodig totdat de motor start. Wanneer de motor start, beweegt u de chokebediening geleidelijk weg van de gasgreepbediening.
10. Als de motor hapert, beweegt u de chokebediening terug in de richting van de gasgreepbediening en herhaalt u stappen 7 tot en met 9.
11. Houd de gasgreepbediening ALTIJD in de START/RUN positie wanneer u de tuinstofzuiger bedient.

DE MOTOR STOPPEN

1. Verplaats de gasgreephendel naar de langzame (schildpad ) positie.
   Verminder indien mogelijk geleidelijk het motortoerental voordat u de motor stopt.
2. Verplaats de gasgreephendel naar de STOP of UIT-stand.
3. Koppel de bougiekabel los en aard deze om te voorkomen dat de motor per ongeluk start terwijl de apparatuur onbeheerd wordt achtergelaten.

DE ZAK LEGEN

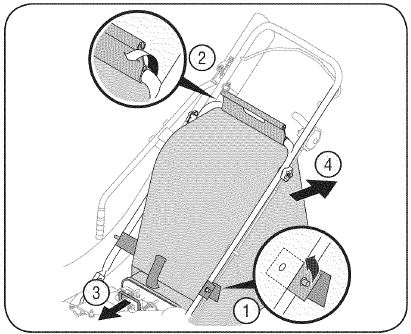

1. Maak de zakriemen los van de onderste handgreep.
2. Maak de zakclip los van de bovenkant van de onderste handgreep. Zie Afbeelding 13.

   Afbeelding 13
3. Pak de zakhandgreep met één hand vast en trek met de andere hand aan de vergrendelstang op de montagebeugel in de richting van de motor om los te maken.
4. Til de zak van de achterkant van het apparaat
5. Draai de twee knoppen op de achterkant van de zak om de inhoud te ontgrendelen en te legen. Zie Afbeelding 14. Houd de zakhandgreep en de zakclip vast tijdens het legen van de inhoud.

   Afbeelding 14
6. Druk de zakopening samen en vouw de binnenste flap over de opening.
7. Vouw de buitenste flap over de binnenste flap en steek de knoppen op de zak door de metalen uitgangen, zie Afbeelding 14.
8. Draai de knoppen om de zak te vergrendelen. Plaats de zak terug op het apparaat zoals beschreven in het gedeelte MONTAGE.

DE BLAASGOOT VERWIJDEREN

1. Pak de blaasgoot met één hand vast en trek met de andere hand aan de vergrendelstang op de montagebeugel in de richting van de motor om los te maken. Raadpleeg Afbeelding 8 in het gedeelte MONTAGE.
2. Verwijder de blaasgoot van de rand van de afvoeropening.

DE SPUITMONDSTOFZUIGER GEBRUIKEN

1. Plaats de spuitmond-/slangzuighendel in de bovenste stand op de spuitmond om door de spuitmond te stofzuigen. Zie Afbeelding 15.

   Afbeelding 15
2. De veerbelaste pen moet zich in het eerste gat (het dichtst bij het einde van de buis) van de slangadapter bevinden om de spuitmond te kunnen gebruiken.
3. Plaats beide handen bovenop de bovenste handgreep en til de aandrijfbediening volledig tegen de bovenste handgreep om het apparaat over het gazon te bewegen.
4. Gebruik de snelheidsregelaar om de hoge of lage snelheid te kiezen. De Afbeelding 14 snelheidsregelaar kan worden verplaatst terwijl het apparaat wordt voortbewogen of voordat de wielen worden ingeschakeld.

Verplaats de snelheidsregelaar alleen als de motor draait. Het wijzigen van de instelling van de snelheidsregelaar terwijl de motor is uitgeschakeld, kan de tuinstofzuiger beschadigen.

Tuinafval zoals bladeren en dennennaalden kan door de spuitmond worden opgezogen om te versnipperen. Nadat het materiaal is versnipperd door de slagmessen op het waaier, wordt het afgevoerd in de opvangzak of via de blaasgoot. Probeer geen ander materiaal dan vegetatie die in een normaal gazon wordt aangetroffen (d.w.z. takken, bladeren, twijgen, enz.) te versnipperen of te versnipperen. Vermijd vezelachtige planten zoals tomatenranken of palmbladeren totdat ze volledig zijn uitgedroogd. Materialen zoals stengels of zware takken tot 1-1/2" in diameter kunnen in de versnippergoot worden gevoerd.

Probeer geen materiaal te versnipperen, te versnipperen of op te zuigen dat groter is dan gespecificeerd op de machine of in deze handleiding. Persoonlijk letsel of schade aan de machine kan het gevolg zijn.

Het slagmes bevindt zich in de behuizing in het afvoergebied. Als het slagmes verstopt raakt, verwijder en reinig het dan zoals beschreven in het gedeelte ONDERHOUD & REPARATIE. Voor de beste prestaties is het ook belangrijk om het versnippermes scherp te houden.

Voer nooit aanpassingen uit zonder eerst de motor te stoppen en de bougiekabel los te koppelen.

DE SLANG GEBRUIKEN

1. Plaats de spuitmond-/slangzuighendel in de onderste stand op de spuitmond om de zuigkracht naar de slang te leiden. Zie Afbeelding 16.

   Afbeelding 16
2. De veerbelaste pen moet zich in het tweede gat van de slangadapter bevinden om de slang te kunnen gebruiken.
3. Haak de slang los van de bovenste handgreepbeugel en pak de slanghandgreep vast om te geleiden tijdens het stofzuigen van tuinafval zoals bladeren of dennennaalden op moeilijk bereikbare plaatsen.

SERVICE EN ONDERHOUD

ONDERHOUDS SCHEMA

Voordat u onderhoud/service uitvoert, ontkoppel alle bedieningselementen en stop de motor. Wacht tot alle bewegende delen volledig tot stilstand zijn gekomen. Koppel de bougiekabel los en aard deze om onbedoeld starten te voorkomen. Draag altijd een veiligheidsbril tijdens het gebruik of tijdens het uitvoeren van afstellingen of reparaties.

Volg het onderhoudsschema dat hieronder wordt gegeven. Deze tabel beschrijft alleen de onderhoudsrichtlijnen. Gebruik de kolom Servicelogboek om bij te houden welke onderhoudstaken zijn uitgevoerd. Om het dichtstbijzijnde Sears Service Center te vinden of een servicebeurt in te plannen, kunt u contact opnemen met Sears via 1-800-4-MY-HOME®.

Interval		Item	Service		Servicelogboek
Elk gebruik		Motoroliepeil Losse of ontbrekende hardware Unit en motor.	Controleren Vastdraaien of vervangen Schoonmaken
1e 5 - 8 uur		Motorolie	Verversen
25 uur		Motorolie Luchtfilter Bedieningsverbindingen en draaipunten	Verversen Reinigen of vervangen Smeren met lichte olie
50 uur		Motorolie	Verversen
Jaarlijks of 100 uur		Bougie	Reinig en stel de opening af, of vervang door een nieuwe bougie.
Voor opslag		Brandstofsysteem	Laat de motor draaien totdat deze stopt door brandstofgebrek of voeg een benzineadditief toe aan de benzine in de tank.

Onder zware belasting of bij hoge temperaturen

Stop altijd de motor en koppel de bougiekabel los voordat u onderhoud of afstellingen uitvoert. Draag altijd een veiligheidsbril tijdens het gebruik of tijdens het uitvoeren van afstellingen of reparaties.

ALGEMENE AANBEVELINGEN

• Neem altijd de veiligheidsvoorschriften in acht bij het uitvoeren van onderhoud.
• De garantie op deze gazonstofzuiger dekt geen items die zijn blootgesteld aan misbruik of nalatigheid door de bediener. Om de volledige waarde van de garantie te ontvangen, moet de bediener de apparatuur onderhouden zoals hier is aangegeven.
• Sommige aanpassingen zullen periodiek moeten worden gedaan om uw unit correct te onderhouden.
• Controleer periodiek alle bevestigingsmiddelen en zorg ervoor dat deze vastzitten.

MOTORONDERHOUD

De bougie controleren

Maak de bougie schoon en stel de elektrodenafstand minstens één keer per seizoen opnieuw in op 0,020"; vervang hem elke 100 bedrijfsuren.

• Maak het gebied rond de basis van de bougie schoon. Straal de bougie niet met zand. De bougie moet worden schoongemaakt door te schrapen of met een staalborstel en te wassen met een commercieel oplosmiddel.
• Verwijder en inspecteer de bougie. Controleer de opening om er zeker van te zijn dat deze is ingesteld op 0,020". Zie Figuur 17.

  Figuur 17
• Vervang de bougie als de elektroden putjes vertonen, verbrand zijn of het porselein is gebarsten.

Het luchtfilter onderhouden

Gebruik geen perslucht of oplosmiddelen om het luchtfilterpatroon te reinigen.

Het luchtfilter voorkomt dat schadelijk vuil, stof, enz. de carburateur binnendringen en in de motor worden geforceerd, en is belangrijk voor de levensduur en prestaties van de motor. Het luchtfilter bestaat uit een geplooid filter. Laat de motor nooit draaien zonder een volledig gemonteerd luchtfilter.

Reinig of vervang het luchtfilter om de 25 bedrijfsuren.

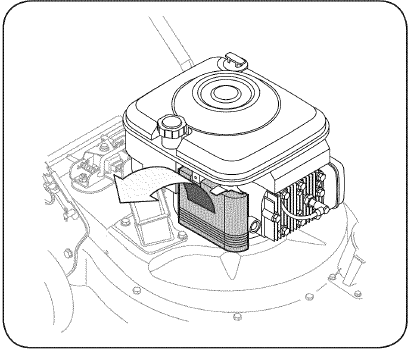

1. Draai de schroef los en kantel de plastic behuizing aan de zijkant van de motor naar beneden. Zie Figuur 18.

   Figuur 18
2. Verwijder het luchtfilter uit de plastic behuizing en vervang het door een schoon of nieuw filter.
3. Steek de lipjes van de behuizing in de sleuven aan de onderkant van de basis.
4. Kantel de behuizing omhoog en draai de schroef vast.

OPMERKING: Vervang het filter als het op enigerlei wijze is gescheurd of beschadigd.

De motorolie controleren

1. Stop de motor en wacht enkele minuten voordat u het oliepeil controleert. Met de motor op een vlakke ondergrond moet de olie tot aan de markering FULL op de peilstok staan.
2. Verwijder de peilstok van de olievulling en veeg deze schoon met een doek.
3. Plaats de peilstok terug en draai hem vast. Verwijder en controleer het oliepeil. Het niveau moet op de markering FULL staan.
4. Voeg indien nodig langzaam olie toe en controleer opnieuw. Niet te vol doen.
5. Veeg de peilstok schoon, plaats hem terug en draai hem vast. Verwijder en controleer het oliepeil. Het oliepeil moet op de FULL-lijn op de peilstok staan.

Niet te vol doen. Te veel olie kan ervoor zorgen dat de motor niet start of moeilijk start. Als de peilstok de markering FULL overschrijdt, laat dan olie aflopen om het oliepeil te verlagen tot de markering FULL op de peilstok.

Motorolie verversen

• Gebruik alleen detergentolie van hoge kwaliteit met API-serviceclassificatie SF, SG of Selecteer de SAE-viscositeitsklasse van de olie op basis van de verwachte bedrijfstemperatuur. Raadpleeg het hoofdstuk Bediening voor de viscositeitstabel.
• Ververs de motorolie na de eerste vijf tot acht bedrijfsuren en daarna elke vijftig uur of elk seizoen. Ververs de olie elke vijfentwintig uur wanneer de motor zwaar wordt belast of bij hoge temperaturen.

Olie aftappen

1. Tap de brandstof uit de tank door de motor te laten draaien totdat de brandstoftank leeg is.
2. Koppel de bougiekabel los en houd deze uit de buurt van de bougie.
3. Met de motor UIT maar nog warm de peilstok van de olievulling verwijderen.
4. Kantel het apparaat op zijn kant (bougiekant naar boven) om de olie via de olievulbuis in een geschikte opvangbak te laten lopen.

Gebruikte olie is een gevaarlijk afvalproduct. Voer gebruikte olie op de juiste manier af. Niet weggooien met het huishoudelijk afval. Neem contact op met uw plaatselijke autoriteiten of het Sears Service Center voor veilige verwijderings-/recyclingfaciliteiten.

5. Wanneer alle olie uit de motor is gelopen, zet u de motor waterpas. Vul bij met ongeveer 18 oz verse olie. Vul tot aan de FULL-lijn op de peilstok. Niet te vol doen. Raadpleeg Benzine en olie in het hoofdstuk BEDIENING.
6. Plaats de peilstok van de olievulling terug en draai hem vast.
7. Plaats de bougiekabel terug voordat u start.

De temperatuur van de uitlaatdemper en de omgeving kan hoger zijn dan 150⁰ F.
Vermijd deze gebieden.

De uitlaatdemper onderhouden

• Inspecteer de uitlaatdemper regelmatig en vervang deze indien nodig. Vervangende onderdelen voor de uitlaatdemper moeten hetzelfde zijn en in dezelfde positie worden geïnstalleerd als de originele onderdelen, anders kan er brand ontstaan.

De motor reinigen

• Maak dagelijks of voor elk gebruik gras, kaf of opgehoopt vuil van de motor schoon. Houd de koppeling, veer en bedieningselementen schoon. Houd het gebied rond en achter de uitlaatdemper vrij van brandbaar vuil.
• Het schoonhouden van de motor zorgt voor luchtcirculatie rond de motor.
• Motoronderdelen moeten schoon worden gehouden om het risico op oververhitting en ontsteking van opgehoopt vuil te verminderen. Dit is vooral belangrijk bij het maaien van hoog gras.

Gebruik geen water om motoronderdelen te reinigen. Water kan het brandstofsysteem vervuilen. Gebruik een borstel of een droge doek.

Carburateur afstellen

De carburateur van deze motor kan niet door de gebruiker worden afgesteld. Neem contact op met Sears onderdelen en reparatie voor afstelling.

Motortoerental

Probeer niet het motortoerental te wijzigen door te knoeien met de gashefboom van de motor. Dit kan leiden tot ernstig persoonlijk letsel en schade aan de motor. Het motortoerental is in de fabriek ingesteld.

SMERING

• Wielen - Doe één keer per seizoen een paar druppels SAE 30-olie op elke schouder schroef.
• Hendels voor het aanpassen van de spuitmondhoogte - Smeer de hendels voor het aanpassen van de spuitmondhoogte met lichte olie.
• Vergrendelingsstang - Smeer de vergrendelingsstang en de drukveren die aan de montagebeugel zijn bevestigd.
• Spuitmond/slang Vac-hendel: Smeer de spuitmond/slang Vac-hendel bovenop de spuitmond één keer per seizoen met lichte olie.

REINIGINGSAPPARATUUR

Maak de onderkant van de tuinstofzuiger één keer per seizoen schoon om ophoping van vuil te voorkomen. Volg de onderstaande stappen voor deze klus.

1. Koppel de bougiekabel los en aard deze. Leeg de brandstoftank door de motor te laten draaien totdat de tank droog is.
2. Kantel de tuinstofzuiger zodat deze op zijn kant rust, met de uitlaatdemper naar beneden. Houd de tuinstofzuiger stevig vast.
3. Schraap en reinig de onderkant van het dek en de spuitmond met een geschikt gereedschap. Niet met water spuiten.

   Gebruik geen hogedrukreiniger of tuinslang om uw apparaat schoon te maken. Deze kunnen schade veroorzaken aan lagers of de motor. Het gebruik van water zal de levensduur verkorten en de onderhoudbaarheid verminderen.
4. Zet de tuinstofzuiger terug op zijn wielen op de grond.

DE ZWEEPSCHERM REINIGEN

Als het afvoergebied verstopt raakt, verwijder dan het zwaaischerm en reinig het gebied als volgt:

1. Stop de motor. Zorg ervoor dat de hakselaar/versnipperaar volledig tot stilstand is gekomen.
2. Voordat u de afvoergoot ontstopt, koppelt u de bougiekabel los en aard deze.
3. Verwijder de opvangzak of blaasgoot van het apparaat zoals beschreven in het hoofdstuk BEDIENING om toegang te krijgen tot het zwaaischerm.

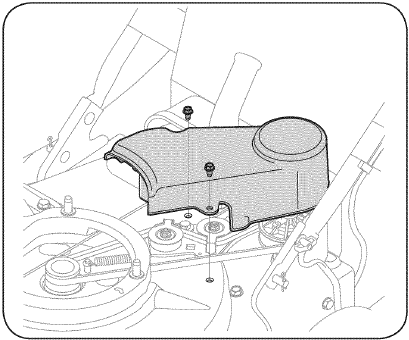

4. Verwijder de drie zelftappende schroeven waarmee de riemafdekking is bevestigd en verwijder de riemafdekking. Zie Afbeelding 19.

   Afbeelding 19
5. Verwijder de zelftappende schroef aan de rechterkant van het apparaat die aan het zwaaischerm is bevestigd, zie Afbeelding 20.

   Afbeelding 20
6. Verwijder de zeskantschroef aan de bovenkant van de achterbehuizing in de buurt van de montagebeugel en de borgmoer die het zwaaischerm vasthoudt. Zie Afbeelding 20.
7. Verwijder en reinig het scherm door te schrapen of te wassen met water. Zie Afbeelding 21.

   Afbeelding 21
8. Plaats het scherm terug.

Voordat u onderhoud aan de machine uitvoert, wacht u tot alle onderdelen zijn gestopt met bewegen en koppelt u de bougiekabel los en aard deze. Het niet opvolgen van deze instructie kan leiden tot persoonlijk letsel of materiële schade.

AANPASSING AANDRIJFBEDIENINGSKABEL

Pas de aandrijfkabel aan als de gazonstofzuiger niet zelf voortbeweegt met de aandrijving ingeschakeld, of als het apparaat aarzelt terwijl de motor dezelfde snelheid aanhoudt na ongeveer 20 uur gebruik.

Om de z-fitting van de aandrijfkabel vanuit de fabrieksinstelling in het voorste gat van de aandrijving naar het achterste gat te verplaatsen, gaat u als volgt te werk:

1. Duw de rechterkant van de bediening uit het rechtergat in de bovenste handgreep. Zie Afbeelding 22A.

   Afbeelding 22
2. Draai de bediening omlaag naar de onderste handgreep.
3. Draai recht omhoog om deze uit het linker gat in de bovenste handgreep te verwijderen. Zie Afbeelding 22A.
4. Er is nu voldoende speling in de aandrijfkabel om de z-fitting met uw hand vast te pakken en deze van het voorste gat naar het achterste gat van de aandrijving te verplaatsen. Zie Afbeelding 22B.

   Zorg ervoor dat u de z-fitting in het achterste gat steekt zoals deze in het voorste gat was gestoken, dat wil zeggen vanaf de buitenkant van de aandrijving.
5. U kunt nu de aandrijving voorzichtig terugplaatsen door de vorige stappen in omgekeerde volgorde en op dezelfde manier als bij het verwijderen uit te voeren.

Zodra deze is gemonteerd en voordat u opnieuw start, moet u ervoor zorgen dat de kabel correct is afgesteld. Met de aandrijving uitgeschakeld, moet het apparaat vrij achteruit kunnen worden getrokken.

HAKSELAARBLAD SLIJPEN OF VERVANGEN

OPMERKING: Voordat u het apparaat kantelt, leegt u de brandstoftank door de motor te laten draaien totdat de tank leeg is en leegt u het oliereservoir zoals beschreven in Olie aftappen.

1. Koppel de bougiekabel los en aard deze.
2. Verwijder de zakmontage of blaasgoot.

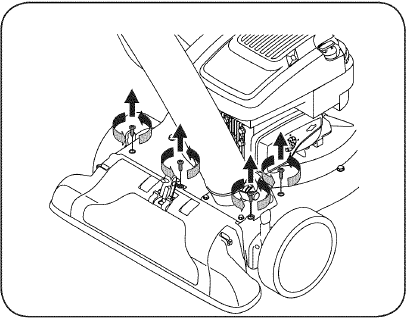

3. Verwijder de drie zeskantbouten waarmee de hakselaar aan de bovenste behuizing is bevestigd. Zie Afbeelding 23.

   Afbeelding 23

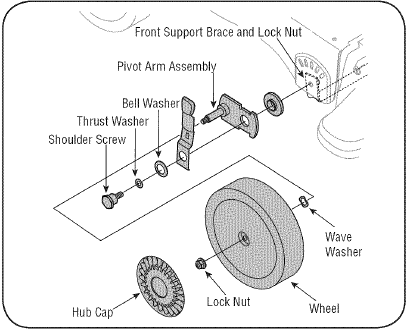

4. Verwijder de voorste wieldoppen, borgmoeren, voorwielen en veerringen die aan de draaiarmassemblages zijn bevestigd. Zie Afbeelding 24.

   Afbeelding 24

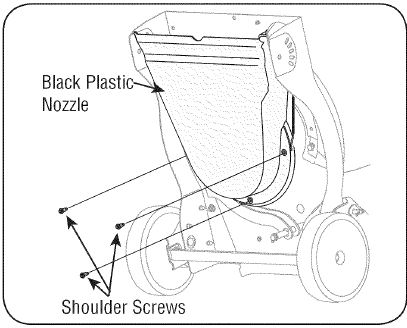

5. Verwijder de schouderbouten, drukring en belringen die door de draaiarmen naar de voorste steunbeugel gaan. De voorste steunbeugel en de borgmoer kunnen nu ook worden verwijderd.
6. Verwijder de vier schroeven op de bovenste behuizing waarmee de mondstukafdekking is bevestigd. Zie Afbeelding 25.

   Afbeelding 25
7. Kantel en ondersteun het apparaat voorzichtig om toegang te krijgen tot de montagemiddelen van het mondstuk en de waaier. Verwijder de drie schouderbouten waarmee de zwarte plastic onderste zwaaihuis aan de onderste behuizing is bevestigd. Raadpleeg Afbeelding 26.

   Afbeelding 26
8. Kantel de bovenkant van de zwarte plastic onderste zwaaihuis naar de motor om de zwarte plastic te verwijderen.
9. Gebruik een inbussleutel van 3/16" om de platkopbouten te verwijderen waarmee het hakselaarblad aan de waaier is bevestigd. Deze schroeven zijn toegankelijk via de opening die is ontstaan toen de hakselaar eerder werd verwijderd. Zie Afbeelding 27.

   Afbeelding 27

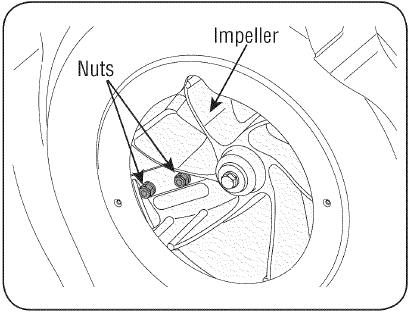

10. De moeren op de platkopbouten zijn van onderaf bereikbaar met behulp van een 1/2-inch dop, universeel en verlengstuk. Zie Afbeelding 28.

    Afbeelding 28
11. Vervang of slijp het hakselaarblad. Het blad kan worden geslepen met een vijl of op een slijpsteen.

    Het hakselaarblad is scherp. Draag bij het slijpen van het blad leren werkhandschoenen om uw handen te beschermen en volg de oorspronkelijke slijphoek.
12. Monteer opnieuw door de vorige stappen in omgekeerde volgorde en op dezelfde manier als bij het verwijderen uit te voeren.

OPMERKING: Draai de bladschoeven vast tot 24-28 Nm. Zorg ervoor dat het hakselaarblad opnieuw wordt gemonteerd met de scherpe rand naar boven gericht.

OPSLAG BUITEN HET SEIZOEN

Bewaar de tuinstofzuiger nooit met brandstof in de tank binnenshuis of in slecht geventileerde ruimtes waar brandstofdampen een open vlam, vonk of waakvlam kunnen bereiken, zoals bij een oven, boiler, wasdroger of gastoestel.

DE MOTOR VOORBEREIDEN

Voor motoren die langer dan 30 dagen worden opgeslagen:

1. Om te voorkomen dat er gomvorming ontstaat in het brandstofsysteem of op carburateuronderdelen, laat u de motor draaien totdat hij stopt door gebrek aan brandstof of voegt u een benzineadditief toe aan de benzine in de tank. Als u een benzineadditief gebruikt, laat de motor dan enkele minuten draaien om het additief door de carburateur te laten circuleren — waarna de motor en de brandstof tot zes maanden kunnen worden opgeslagen.
2. Terwijl de motor nog warm is, ververs de olie.
3. Verwijder de bougie en giet ongeveer 30 ml schone motorolie in de cilinder. Trek de terugslagstarter enkele keren aan om de olie te verdelen en installeer de bougie opnieuw.
4. Reinig de motor van oppervlakkig vuil.

DE GAZONSTOFZUIGER VOORBEREIDEN

• Wanneer u de gazonstofzuiger in een ongeventileerde of metalen opslagschuur opbergt, moet u ervoor zorgen dat u de niet-geschilderde oppervlakken roestvrij maakt. Breng een lichte olie of siliconen aan op de apparatuur, vooral op veren, lagers en kabels.
• Verwijder al het vuil van de buitenkant van de motor en de apparatuur.
• Volg de smeeraanbevelingen op.
• Bewaar de apparatuur in een schone, droge ruimte. Niet opslaan in een ruimte waar apparatuur aanwezig is die een waakvlam gebruikt of een onderdeel heeft dat een vonk kan veroorzaken.

PROBLEEMOPLOSSING

Probleem	Oorzaak	Oplossing
Motor start niet	Gasklepel niet in de juiste startpositie Chokebediening niet in CHOKE-stand Bougiekabel losgekoppeld Defecte bougie Brandstoftank leeg of oude brandstof Kan niet aan het terugslagkoord trekken Veiligheidsschakelaar niet ingedrukt Veiligheidsschakelaardraad is niet aangesloten op de motor of niet goed geaard	Verplaats de gasklepel naar de START/RUN-stand. Verplaats de chokebediening naar de CHOKE-stand. Sluit de draad aan op de bougie. Reinigen, opening afstellen of vervangen. Vul de tank met schone, verse benzine. Er zit een obstakel vast in de waaier. Koppel de bougiekabel los en verwijder het vastzittende object De veiligheidsschakelaar moet worden ingedrukt door het voorste lipje op de zakgreep bij het vastzetten van de zak. Sluit de veiligheidsschakelaardraad aan op de motorconnector en aarde deze op de montagebeugel.
Motor loopt onregelmatig	Eenheid draait op CHOKE Bougiekabel zit los Oude brandstof Water of vuil in het brandstofsysteem Vuil luchtfilter Laag motortoerental Carburateur is niet goed afgesteld	Verplaats de chokebediening naar de RUN-stand. Sluit de bougiekabel aan en draai deze vast. Vul de tank met verse benzine. Tap de brandstof af. Vul opnieuw met verse brandstof. Reinig of vervang het luchtfilter. Laat de motor altijd op volgas draaien. Neem contact op met uw Sears Parts & Repair Center.
Motor oververhit	Laag motoroliepeil Luchtstroom beperkt	Vul de motor met de juiste hoeveelheid en het juiste type olie. Verwijder grasresten en vuil rond de koelribben en het ventilatorhuis van de motor.
Motor hapert bij hoge toeren	Bougieafstand te klein ingesteld	Verwijder de bougie en pas de opening aan.
Motor loopt slecht stationair	Vervuilde bougie Vuil luchtfilter	Vervang de bougie en pas de opening aan. Vervang het luchtfilterpatroon.
Overmatige trillingen	Losse onderdelen of beschadigde waaier	Stop de motor onmiddellijk en koppel de bougiekabel los. Neem contact op met uw Sears Parts & Repair Center.
Eenheid voert niet af	Afvoergebied verstopt Er zit een vreemd object vast in de waaier Laag motortoerental De stofzuigerzak is vol	Stop de motor onmiddellijk en koppel de bougiekabel los. Reinig het klepelscherm en de binnenkant van de afvoeropening. Stop de motor en koppel de bougiekabel los. Verwijder het vastzittende object Laat de motor altijd op volgas draaien. Maak de zak leeg.
De afvoersnelheid neemt aanzienlijk af of de samenstelling van het afgevoerde materiaal verandert	Laag motortoerental Hakselmes bot	Laat de motor altijd op volgas draaien. Vervang het hakselmes of neem contact op met uw Sears Parts & Repair Center.
De eenheid beweegt niet zelfstandig voort of slipt wanneer de aandrijving wordt ingeschakeld	Aandrijfkabel is niet goed afgesteld. Aandrijfriem versleten of beschadigd.	Volg de afstellingsprocedure in het gedeelte Service & Onderhoud. Neem contact op met uw Sears Parts & Repair Center.

MEER HULP NODIG?
U vindt het antwoord en meer op managemylife.com - gratis!

• Krijg antwoorden van ons team van experts op het gebied van huishoudelijke apparaten.
• Krijg een persoonlijk onderhoudsplan voor uw huis.
• Vind informatie en tools om te helpen bij huisprojecten.

*Noteer het modelnummer, serienummer en de aankoopdatum.

ONDERDELENLIJST

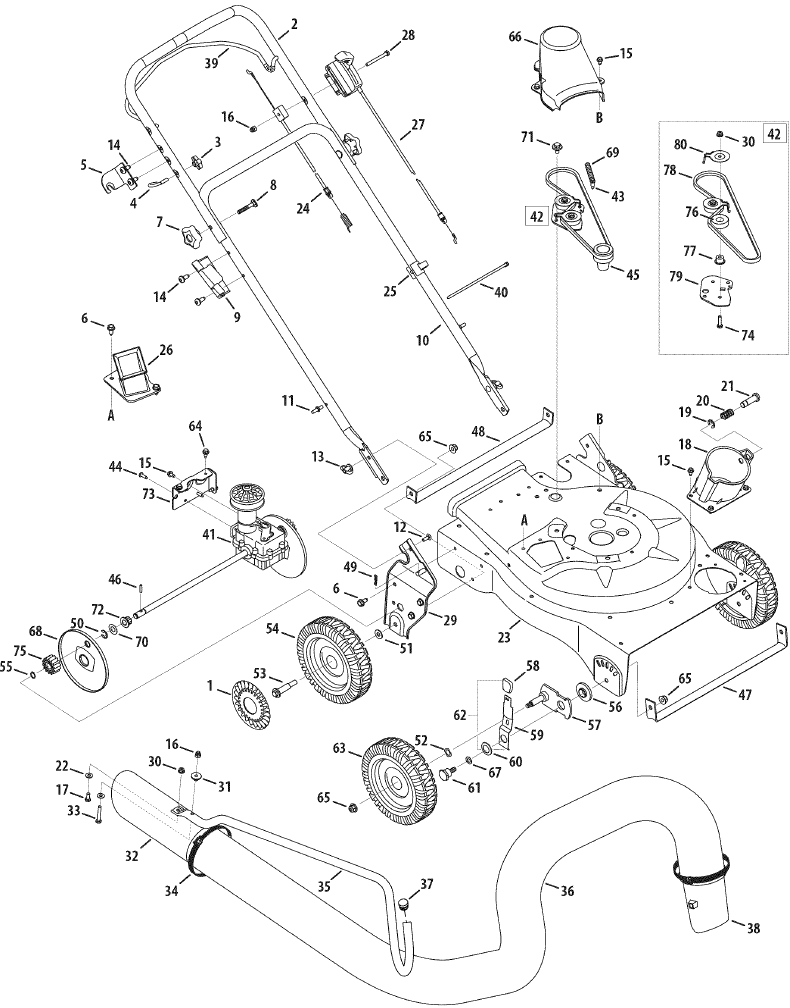

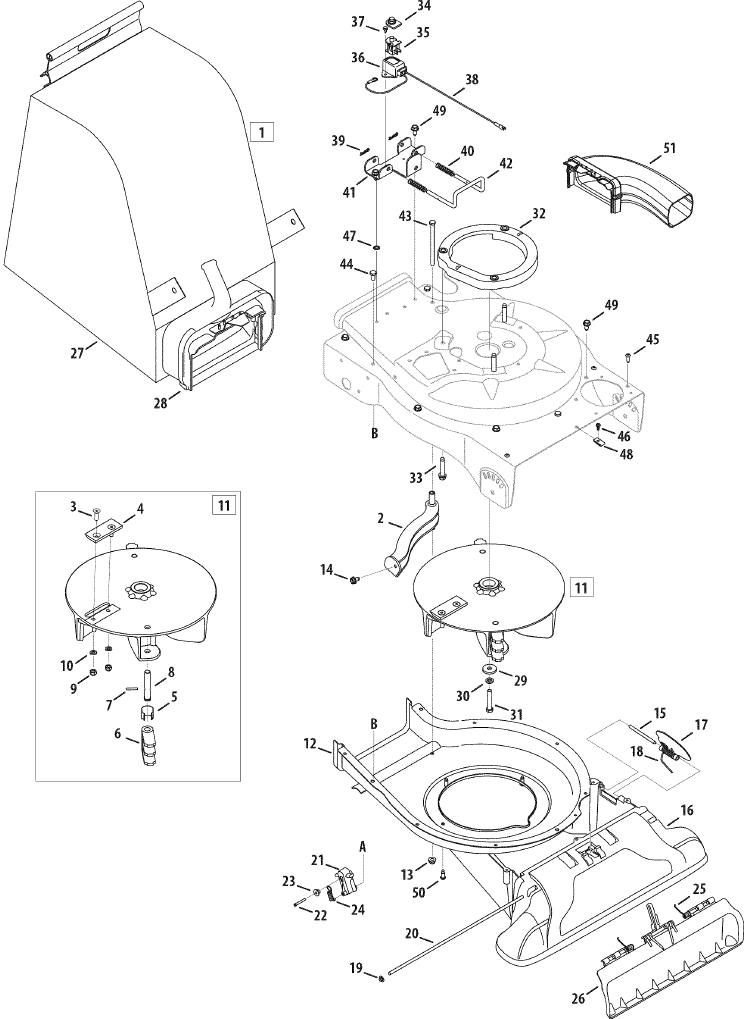

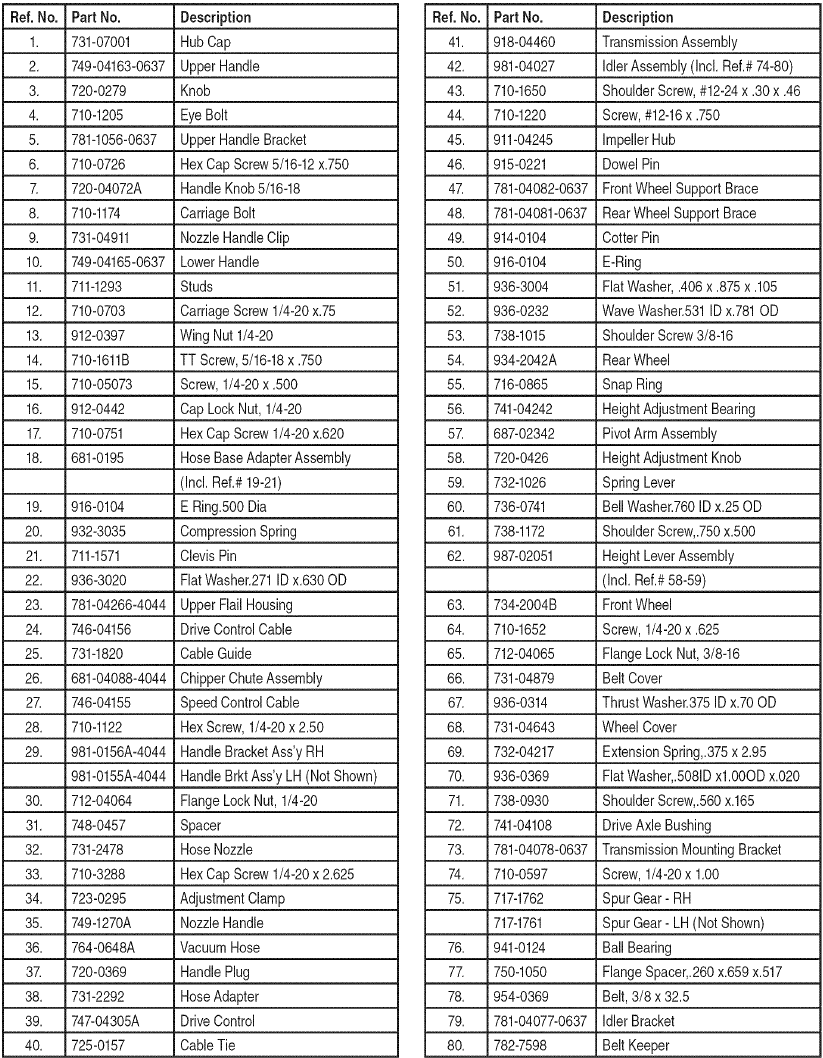

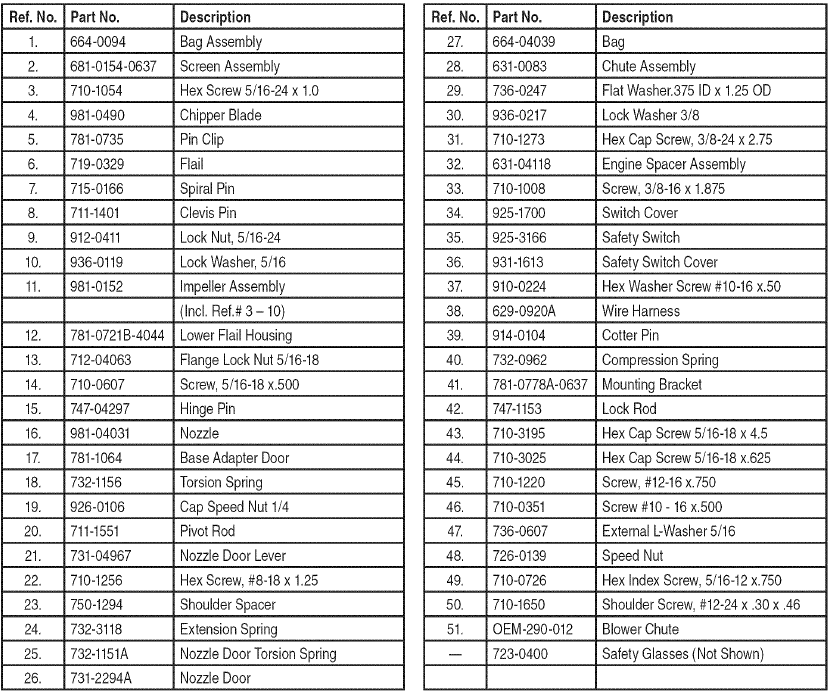

Craftsman 675 Series Yard Vacuum Model 247.77013

Craftsman 675 Series Yard Vacuum Model 247.77013

Craftsman 675 Series Yard Vacuum Model 247.77013

Craftsman 675 Series Yard Vacuum iVlodel 247.77013

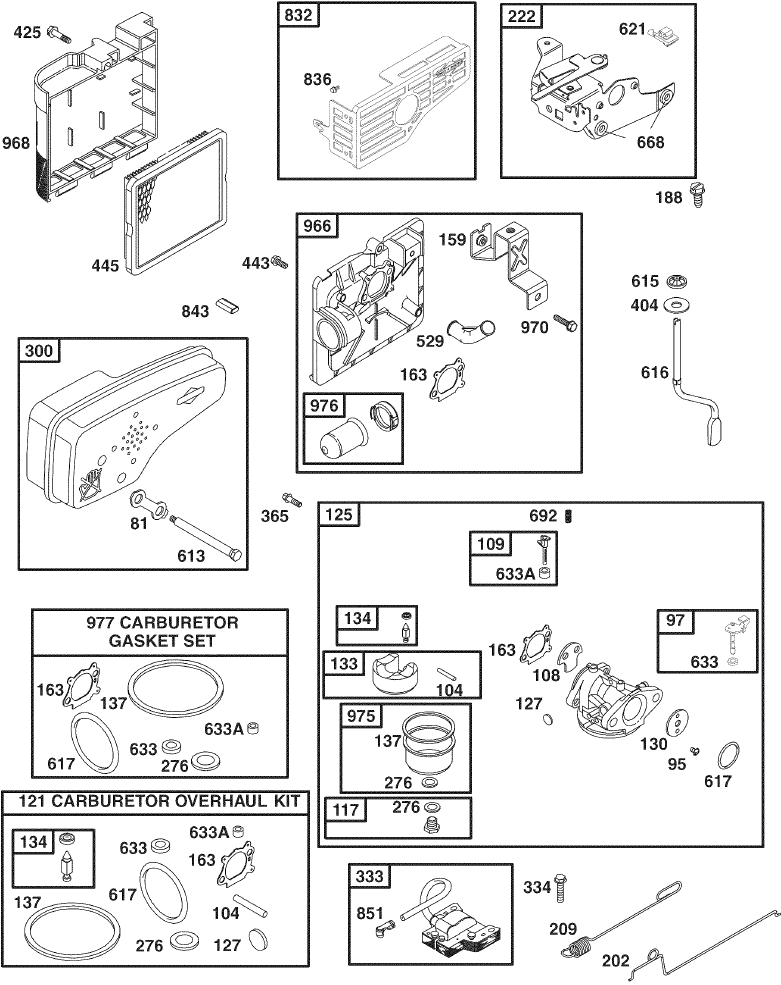

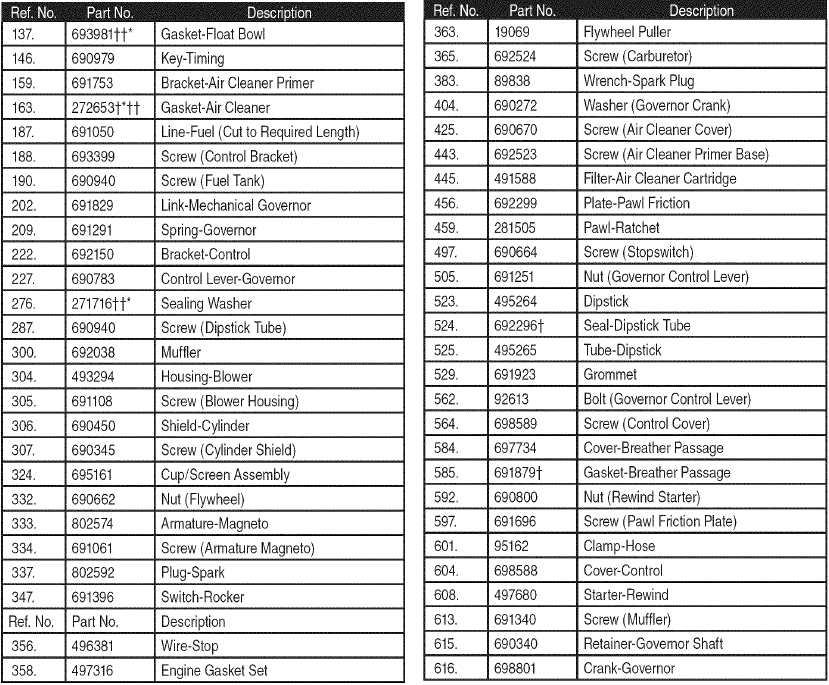

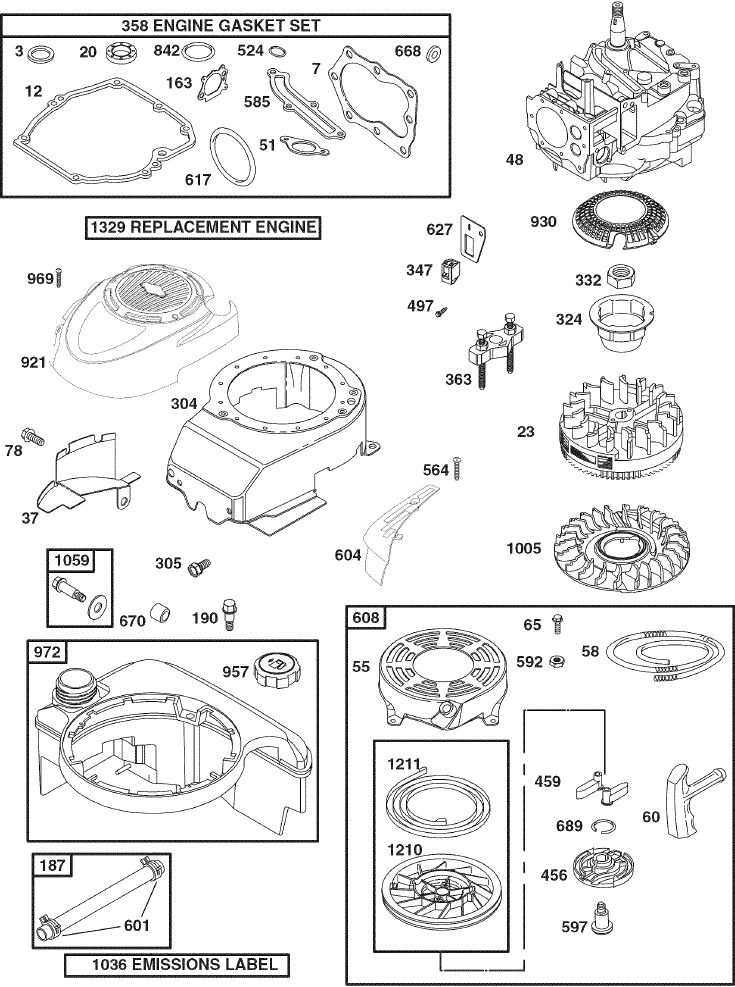

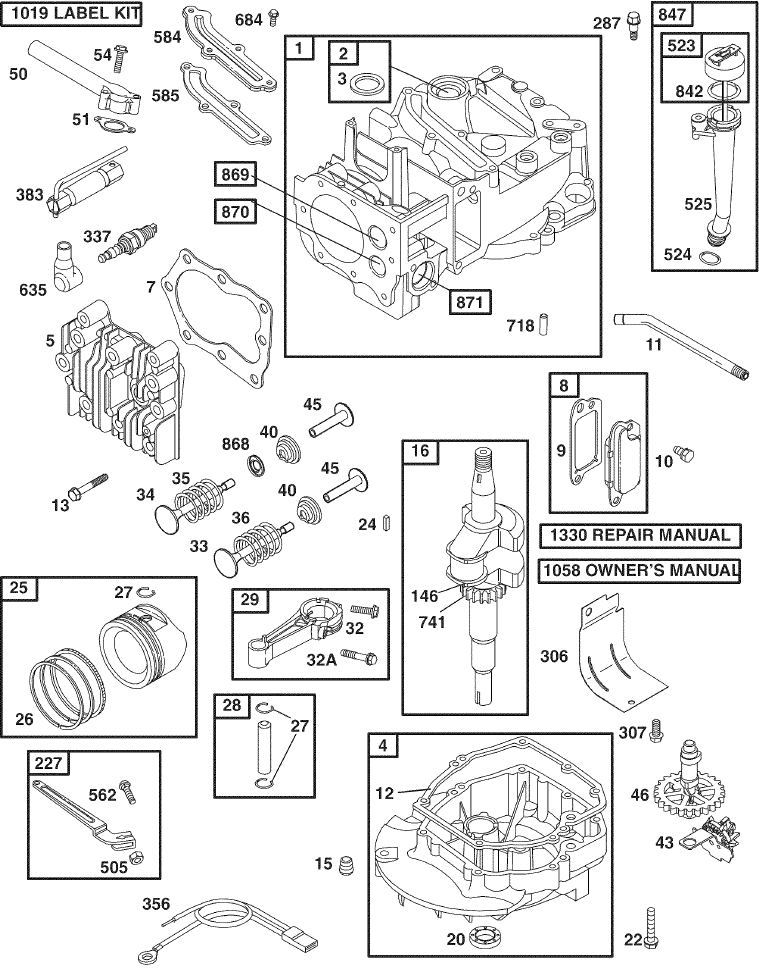

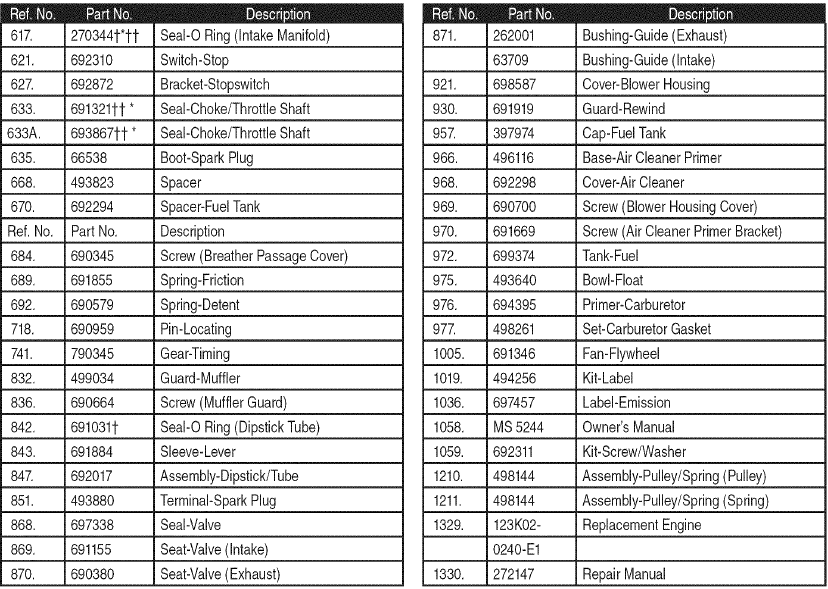

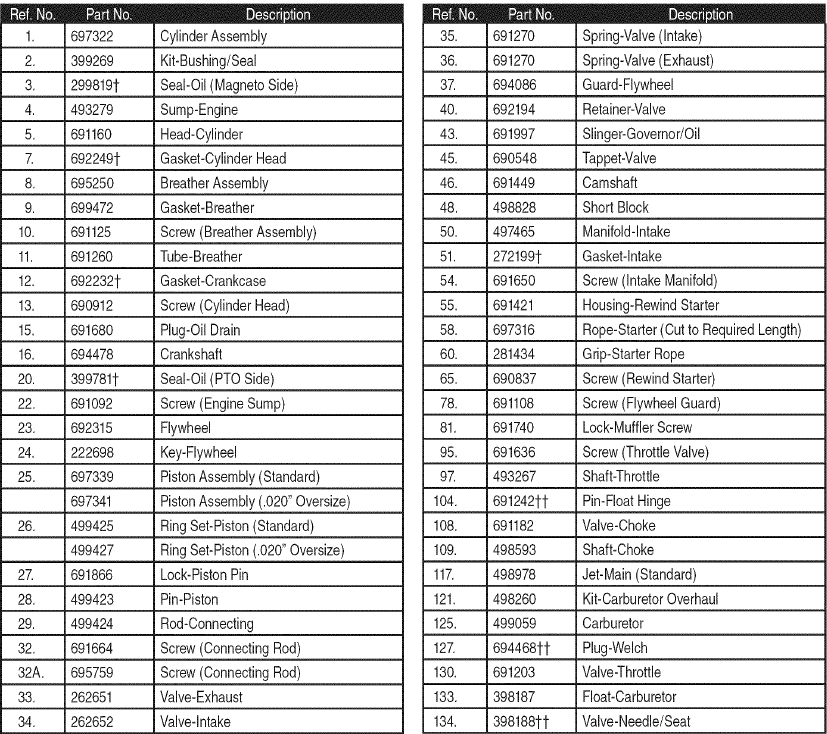

Craftsman 675 Series Engine Model No. 126T02
Voor Yard Vacuum Model 247.77013

Craftsman 675 Series Engine Model No. 126T02
Voor Yard Vacuum Model 247.77013

Craftsman 675 Series Engine Model No. 126T02
Voor Yard Vacuum Model 247.77013

Craftsman 675 Series Engine Model No. 126T02
Voor Yard Vacuum iVlodel 247.77013

Craftsman 675 Series Engine Model No. 126T02
Voor Yard Vacuum Model 247.77013

Craftsman 675 Series Engine Model No. 126T02
Voor Yard Vacuum iVlodel 247.77013

lncluded in EngineGasketSet, Key. No.358

lncluded in Carburetor OverhaulKit, Key. No. 121

*includedin Carburetor GasketSet, Key. No.977

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Craftsman 675 Series, 247.77013 Handleiding

Beschikbare talen
