Huawei SUN2000 MAP0 Series, SUN2000-8K-MAP0, SUN2000-5K-MAP0, SUN2000-12K-MAP0 Handleiding

Inleiding

Lees voordat u de apparatuur installeert de gebruikershandleiding aandachtig door om vertrouwd te raken met de productinformatie en veiligheidsmaatregelen. De productgarantie dekt geen schade aan de apparatuur die wordt veroorzaakt door het niet naleven van de richtlijnen voor opslag, transport, installatie en gebruik die in dit document en de gebruikershandleiding worden gespecificeerd. Scan de QR-code op de apparatuur om de gebruikershandleiding en veiligheidsmaatregelen te bekijken. De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd. Bij de voorbereiding van dit document is alles in het werk gesteld om de nauwkeurigheid van de inhoud te waarborgen, maar alle verklaringen, informatie en aanbevelingen in dit document vormen geen garantie van welke aard dan ook, expliciet noch impliciet.

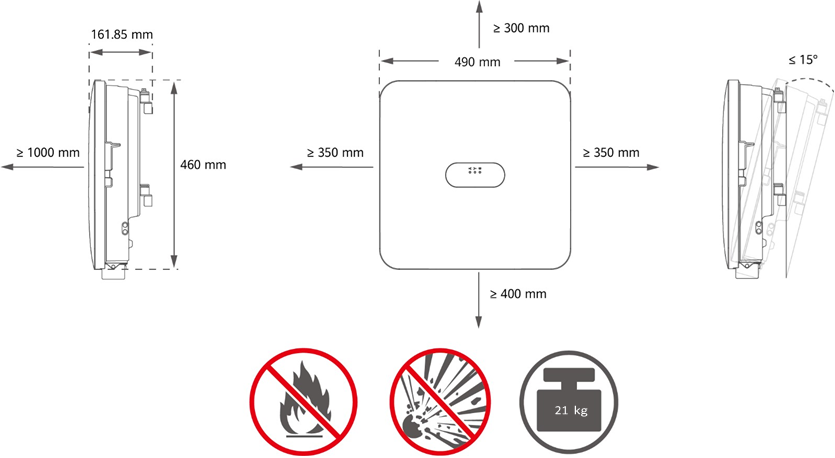

Installatievereisten

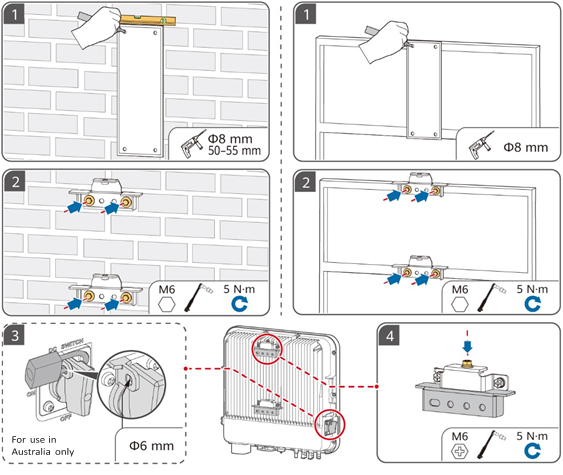

Het apparaat installeren

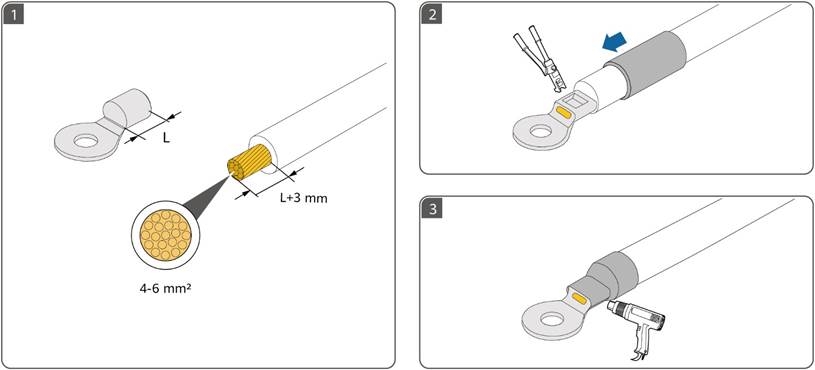

Een PE-kabel voorbereiden

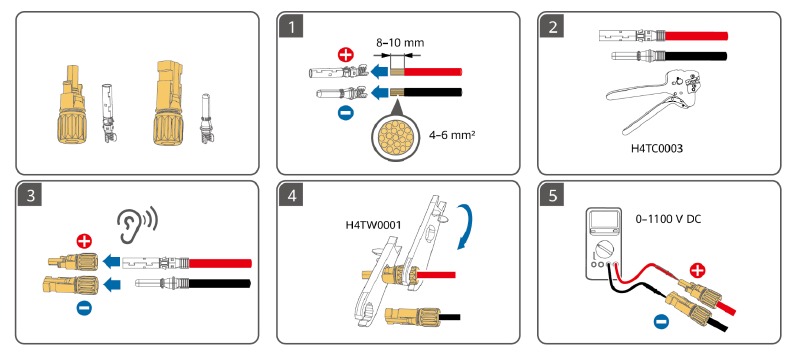

DC-kabels voorbereiden

Gebruik de positieve en negatieve metalen aansluitingen en DC-connectoren die bij de omvormer zijn geleverd.

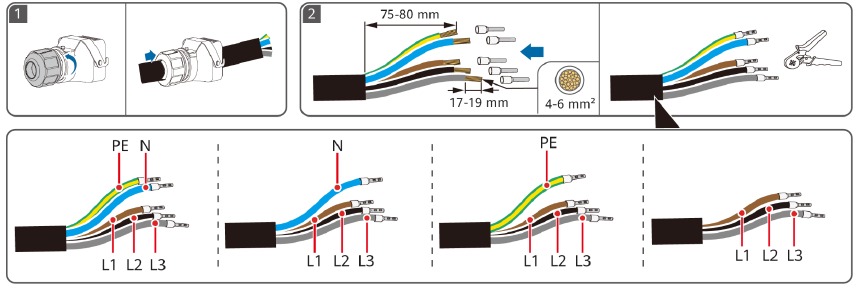

Een AC-kabel voorbereiden

1. Sluit geen belastingen aan tussen de omvormer en de AC-schakelaar die rechtstreeks op de omvormer is aangesloten. Anders kan de schakelaar per ongeluk worden geactiveerd.
2. Als een AC-schakelaar wordt gebruikt met specificaties die verder gaan dan de lokale normen, voorschriften of aanbevelingen van Huawei, kan de schakelaar mogelijk niet tijdig worden uitgeschakeld in geval van uitzonderingen, wat ernstige fouten veroorzaakt.
3. Elke omvormer moet zijn uitgerust met een AC-uitgangsschakelaar. Meerdere omvormers kunnen niet op dezelfde AC-uitgangsschakelaar worden aangesloten.
4. Om ervoor te zorgen dat de omvormer veilig kan worden losgekoppeld van het elektriciteitsnet wanneer een uitzondering optreedt, sluit u een AC-schakelaar aan op de AC-zijde van de omvormer. Selecteer een geschikte AC-schakelaar in overeenstemming met de lokale industrienormen en -voorschriften.

Strip de isolatielagen van de AC-uitgangsstroomkabel met de aanbevolen lengte (17-19 mm) om ervoor te zorgen dat de kabelgeleiders zich volledig in de geleiderinsteekpunten bevinden en dat er geen isolatielaag in de geleiderinsteekpunten wordt gedrukt. Draai de kabelgeleiders vast met een koppel van 2,8-3,2 N·m. Anders kan het apparaat mogelijk niet goed werken of beschadigd raken tijdens het gebruik.

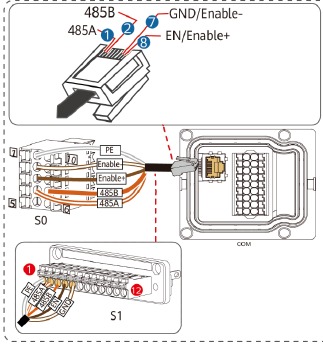

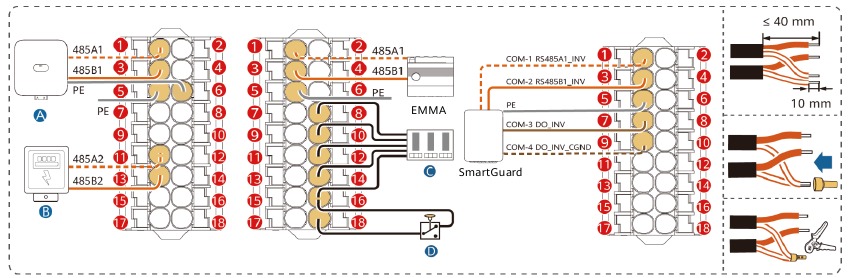

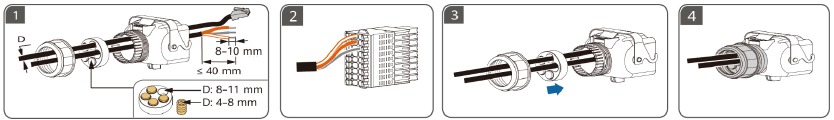

Signaalkabels voorbereiden

Aarding van de afschermingslaag

1. Gecascadeerde omvormer
2. Vermogensmeter
3. Rimpelbesturingsapparaat
4. Snelle uitschakelschakelaar

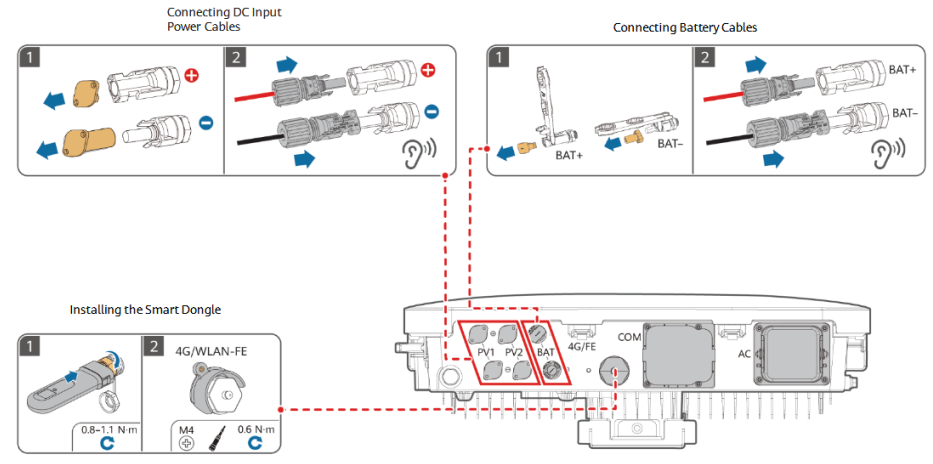

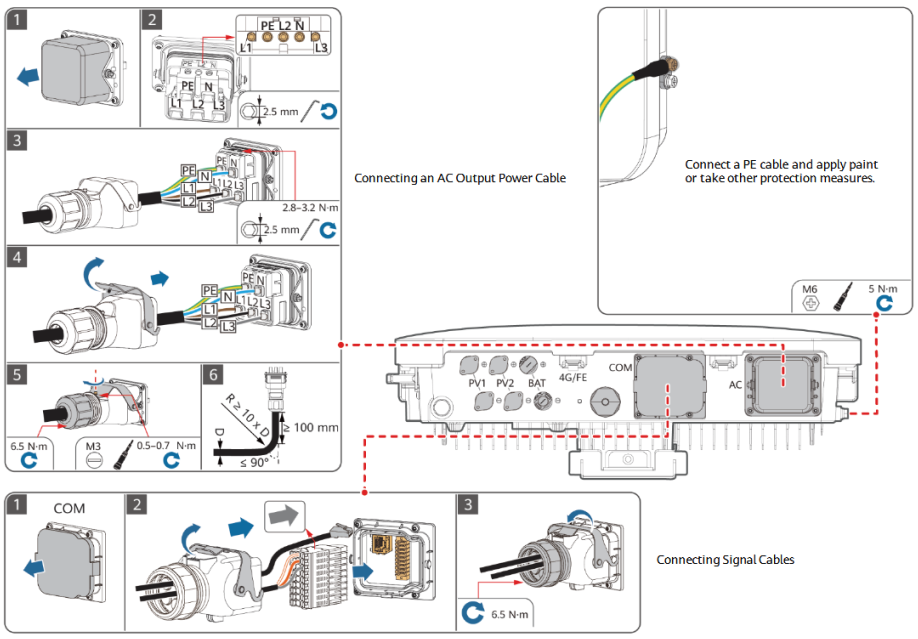

Elektrische aansluitingen

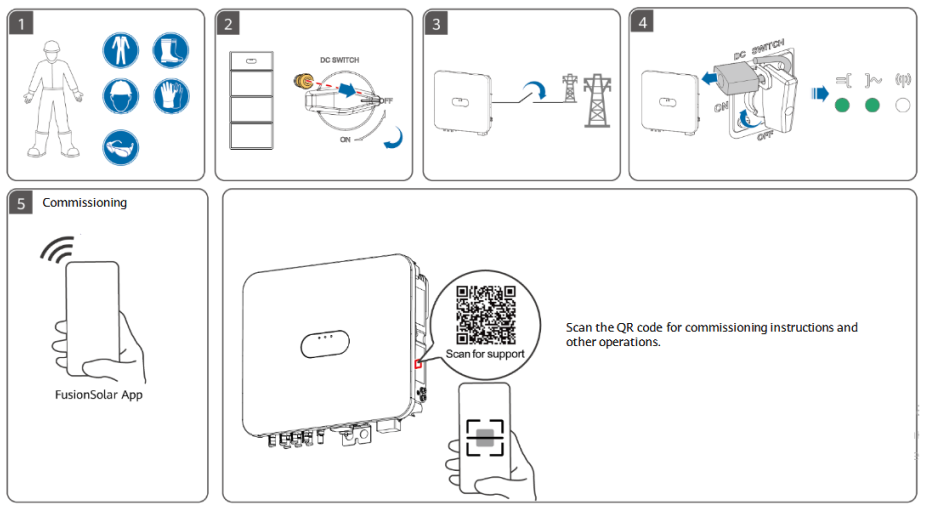

Inschakelen en inbedrijfstelling
