juwel Eccoflow Handleiding

Productoverzicht

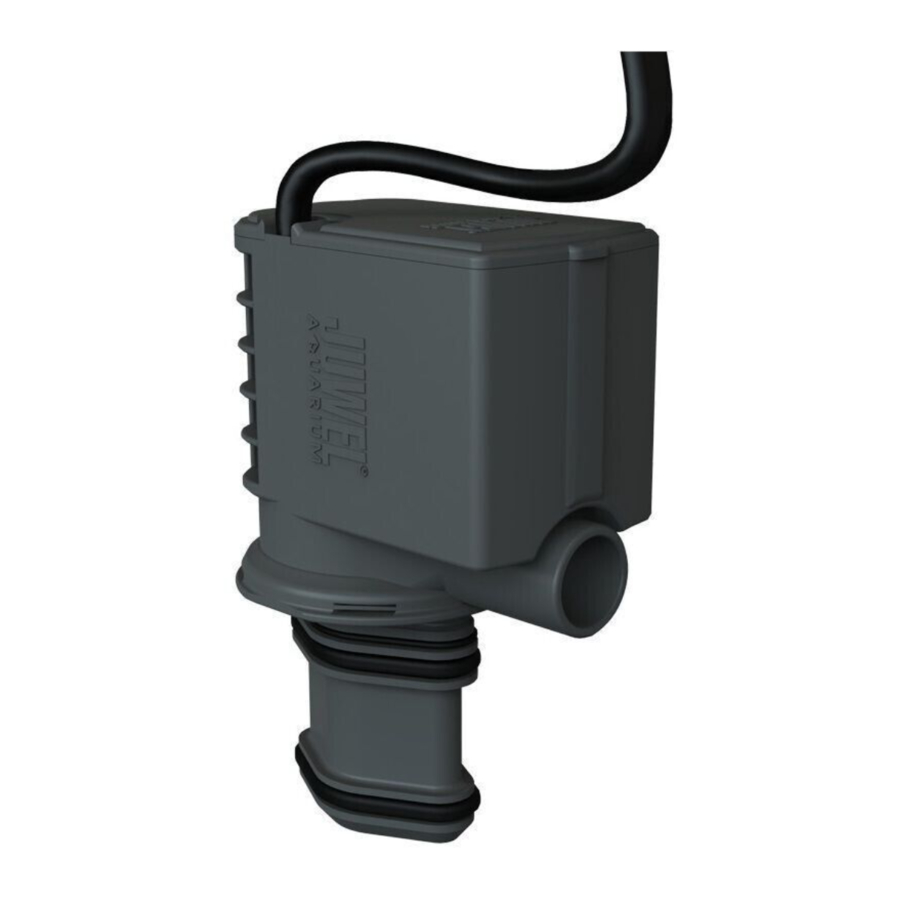

De nieuwe pomp JUWEL Eccoflow onderscheidt zich door de stille werking en een hoog debiet. Het nieuwe ontwerp en de verbeterde technologie maken het gebruik en het onderhoud nog eenvoudiger. Door gebruik te maken van de meegeleverde adapters is de pomp JUWEL Eccoflow geschikt als vervanging voor de pompen JUWEL Bioflow en ook de JUWEL pomptypes 300/500/600/1000/1500.

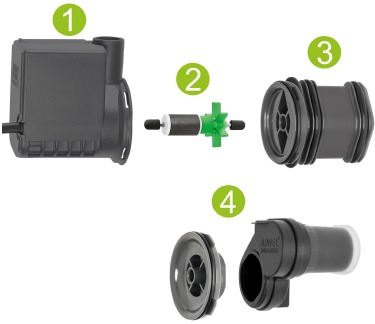

De nieuwe pomp JUWEL Eccoflow bestaat in wezen uit:

1. Motor
2. Impeller met as en rubberen bevestigingen
3. Pompadapter voor het JUWEL-filtersysteem Bioflow
4. Verbindingsring voor het JUWEL Compact, Standard H en Jumbo filtersysteem
   (Pompadapter bestelnr. 85136)

Installatie van de unit in het filtersysteem Bioflow Super/M/L/XL

Zorg ervoor dat de impeller goed is geplaatst en dat de pompadapter stevig is verbonden met de motor voordat u de nieuwe pomp installeert.

Ga als volgt te werk:

1. Koppel alle elektrische apparaten van het aquarium los van het elektriciteitsnet.
2. Verwijder de uitstroommondstukken en verwijder de oude pomp uit het filter.

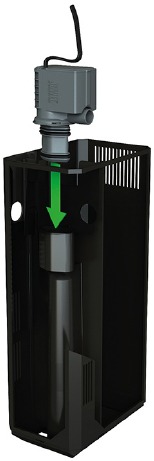

3. Plaats de nieuwe pomp in de scheidingswand van het filter en duw deze stevig op zijn plaats.

4. Sluit het uitstroommondstuk aan om de waterstroom naar wens van buitenaf naar de uitstroomopening van de pomp te leiden. Plaats de pakking terug in de ronde opening van de filterbehuizing bij het aansluiten van de uitstroom. Dit vermindert trillingsoverdracht.

Nu is de pomp klaar voor gebruik en kunt u de elektrische apparaten weer aansluiten op het elektriciteitsnet.

Onderhoud van de unit in het filtersysteem Bioflow Super M/L/XL

De JUWEL Eccoflow pomp moet regelmatig (minstens één keer per maand) worden gecontroleerd op functionaliteit en worden schoongemaakt.

Ga hiervoor als volgt te werk:

1. Koppel alle elektrische apparaten die in het water worden gebruikt los van het elektriciteitsnet.
2. Verwijder de uitstroomopeningen.
3. Verwijder de pomp uit de pomphouder van het filter.
4. Koppel de adapter (A) los van de motor door deze tegen de klok in te draaien en verwijder de impeller uit de kamer.

5. Maak nu alle onderdelen grondig schoon. Afzettingen en vuil moeten met name worden verwijderd uit de pompkamer, de impeller en de pompas. Anders wordt de functionaliteit van de pomp aangetast.
6. Controleer de impeller op beschadigingen en mogelijke slijtage van de magneet. U dient er ook voor te zorgen dat de twee rubberen lagers zich aan de uiteinden van de pompas bevinden.

Daarna installeert u de pomp in omgekeerde volgorde terug in het filter.

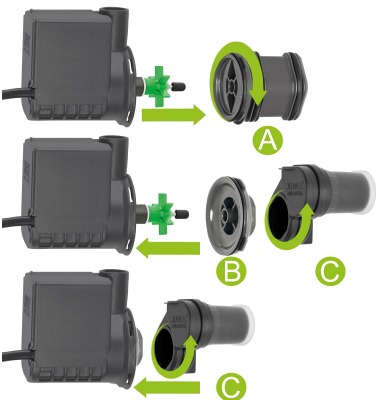

Installatie van de unit in het filtersysteem Compact/Standard H/Jumbo

Ga als volgt te werk om de nieuwe pomp te installeren:

1. Koppel alle elektrische apparaten van het aquarium los van het elektriciteitsnet.
2. Verwijder de adapter (A) van de motor en vervang deze door de verbindingsring (B) zoals weergegeven op de afbeelding bij de nieuwe pomp JUWEL Eccoflow.
3. Verwijder de uitstroommondstukken en verwijder de oude pomp en de pompadapter uit het filter.
4. Plaats de pomp nu op de pompadapter (C) en draai deze helemaal naar rechts.
5. Plaats de nieuwe pomp stevig op de scheidingswand; de uitstroom van de pomp moet naar de ronde opening in de filterbehuizing wijzen.
6. Sluit het uitstroommondstuk aan om de waterstroom naar wens van buitenaf naar de uitstroomopening van de pomp te leiden. Plaats de pakking terug in de ronde opening van de filterbehuizing bij het aansluiten van de uitstroom. Dit vermindert trillingsoverdracht.

Nu is de pomp klaar voor gebruik en kunt u de elektrische apparaten weer aansluiten op het elektriciteitsnet.

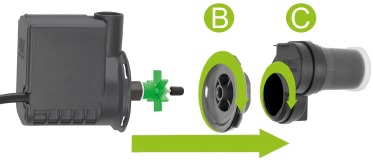

Onderhoud van de unit in het filtersysteem Compact/Standard H/Jumbo

De pomp JUWEL Eccoflow moet regelmatig (minstens één keer per maand) worden gecontroleerd op functionaliteit en worden schoongemaakt.

Ga als volgt te werk:

1. Koppel alle elektrische apparaten van het aquarium los van het elektriciteitsnet.
2. Verwijder de uitstroommondstukken.
3. Verwijder de pomp uit het filter.
4. Koppel de pompadapter (C) en de verbindingsring (B) los van de motor door ze tegen de klok in te draaien en verwijder de impeller.

5. Maak alle onderdelen grondig schoon. Het is met name noodzakelijk om de impeller uit de kamer te verwijderen en afzettingen en vuil uit de kamer zelf en de impeller te verwijderen. Anders wordt de werking van de pomp aangetast. Controleer ook de impeller op beschadigingen en mogelijke slijtage van de magneet.

Daarna installeert u de pomp in omgekeerde volgorde terug in het filter.

Veiligheidsinstructies

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• De stekkers van de elektrische apparaten mogen niet vochtig worden. Sluit de stekkers op een zodanige hoogte aan op de stroomvoorziening dat de aansluitkabel een lus vormt waardoor het water naar beneden kan druppelen.

• Gebruik te allen tijde alleen de elektrische apparaten voor uw aquarium (verlichting, verwarming, pomp enz.) met een aardlekschakelaar (EL-schakelaar) met een maximale uitschakelstroom van 30 mA. Als het stopcontact dat u in uw huisinstallatie gebruikt niet is beveiligd met een dergelijke stroomonderbreker, gebruik dan een in de handel verkrijgbare stekkerdoos met een geïntegreerde aardlekschakelaar.
• De elektrische apparaten mogen alleen in ruimtes worden gebruikt.
• Trek de stekker van alle apparaten die in het water worden gebruikt uit het stopcontact voordat u in contact komt met het water.
• Gebruik de powerhead nooit buiten het water.
• Haal altijd de stekker van de powerhead uit het stopcontact voordat u deze uit het filter verwijdert.
• De powerhead is bedoeld voor gebruik binnenshuis en voor gebruik in vloeistoffen tot 35 °C.
• Repareer nooit het snoer of de stekker. Vervang in geval van schade de complete powerhead.

Aanbeveling:
We raden aan om de onderdelen die aan slijtage onderhevig zijn, zoals de impeller, de as en de rubberen ashouders, met tussenpozen van ongeveer 12 maanden te vervangen om de optimale werking en stille werking van de pomp te garanderen. Vraag uw speciaalzaak om hulp.

Aanbeveling:
Als u de pomp JUWEL Eccoflow in een zeewateraquarium wilt gebruiken, heeft u de JUWEL Eccoflow keramische assenset voor de impeller nodig. Artikelnummer 85225 voor pomp JUWEL Eccoflow 500/600/1000. Artikelnummer 85226 voor pomp Juwel Eccoflow 1500.
Informeer hiervoor bij uw speciaalzaak.

JUWEL AQUARIUM AG & CO. KG
Karl-Göx-Straße 1 27356 Rotenburg/Wümme DUITSLAND
Telefon +49(0)42 61/93 79-32
Telefax +49(0)42 61/93 79-856
Service-Mail service@juwel-aquarium.de

JUWEL AQUARIUM UK Branch
Gateway 11 Business Park
Penfold Drive, Wymondham Norfolk NR18 0WZ
Tel.: 01953 606 363 Fax: 01953 603 839
E-Mail: info@juwel-aquarium.co.uk
Service-Mail: info@juwel-aquarium.co.uk

www.juwel-aquarium.com
