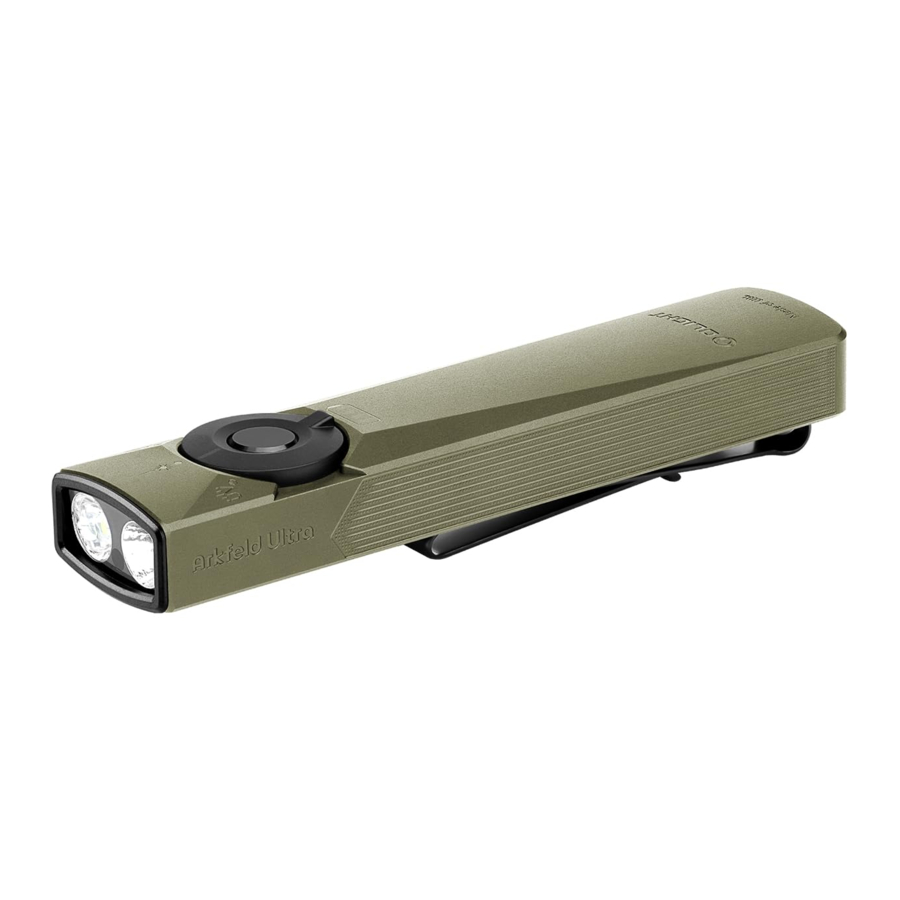

OLIGHT Arkfeld Ultra handleiding

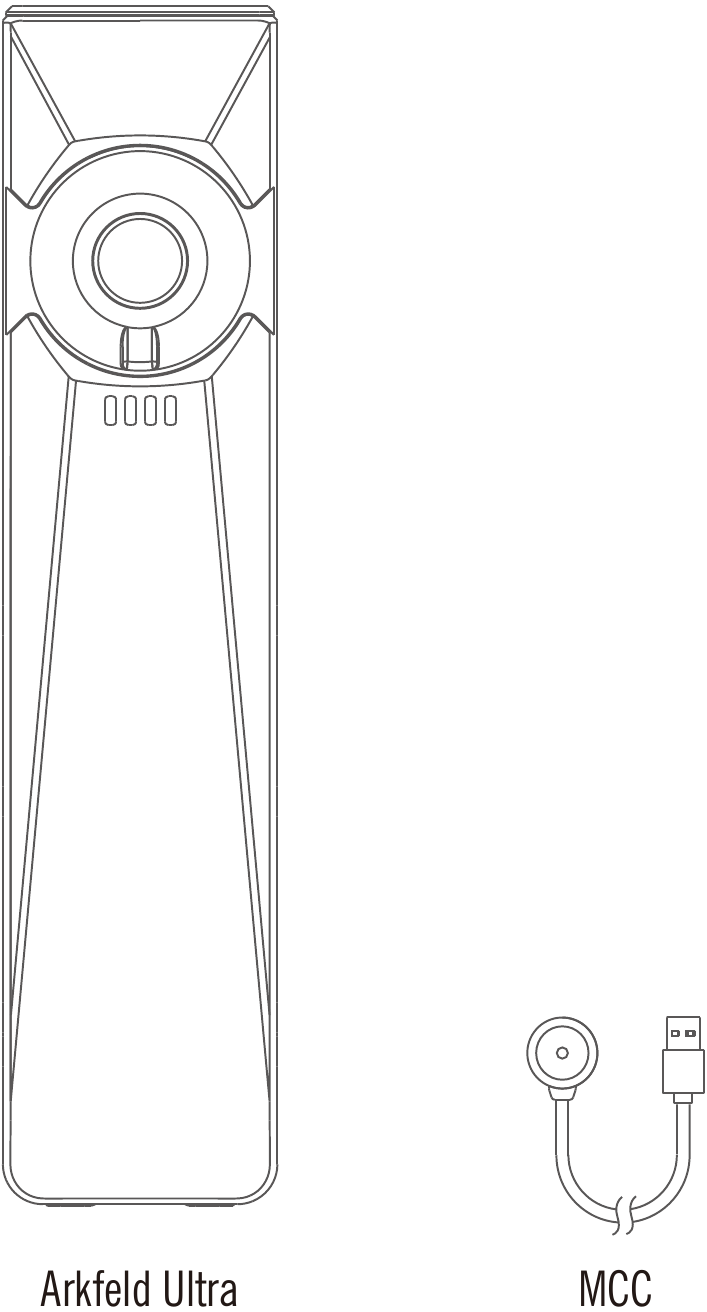

In de doos

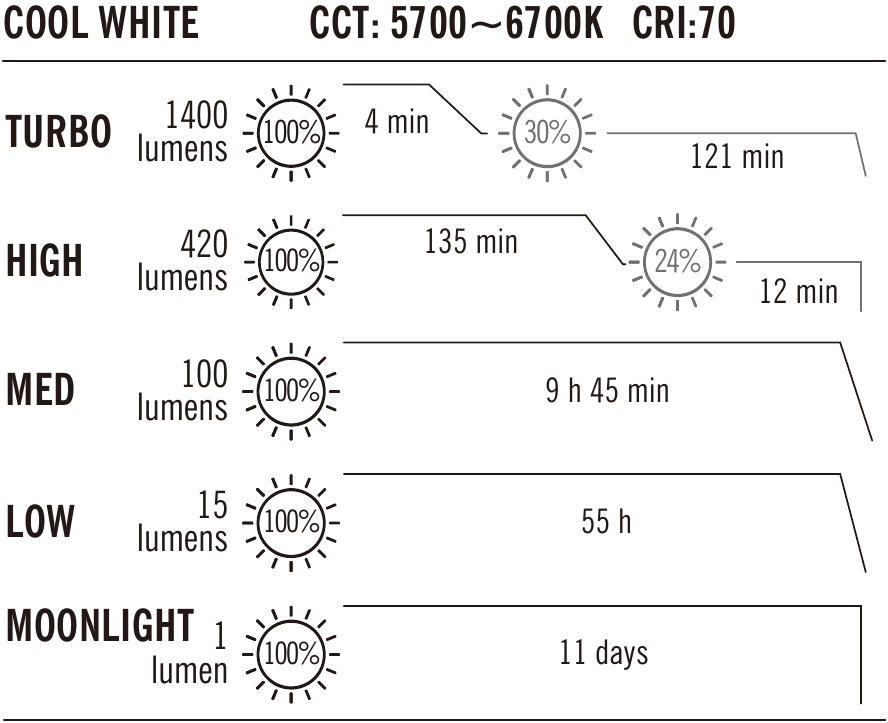

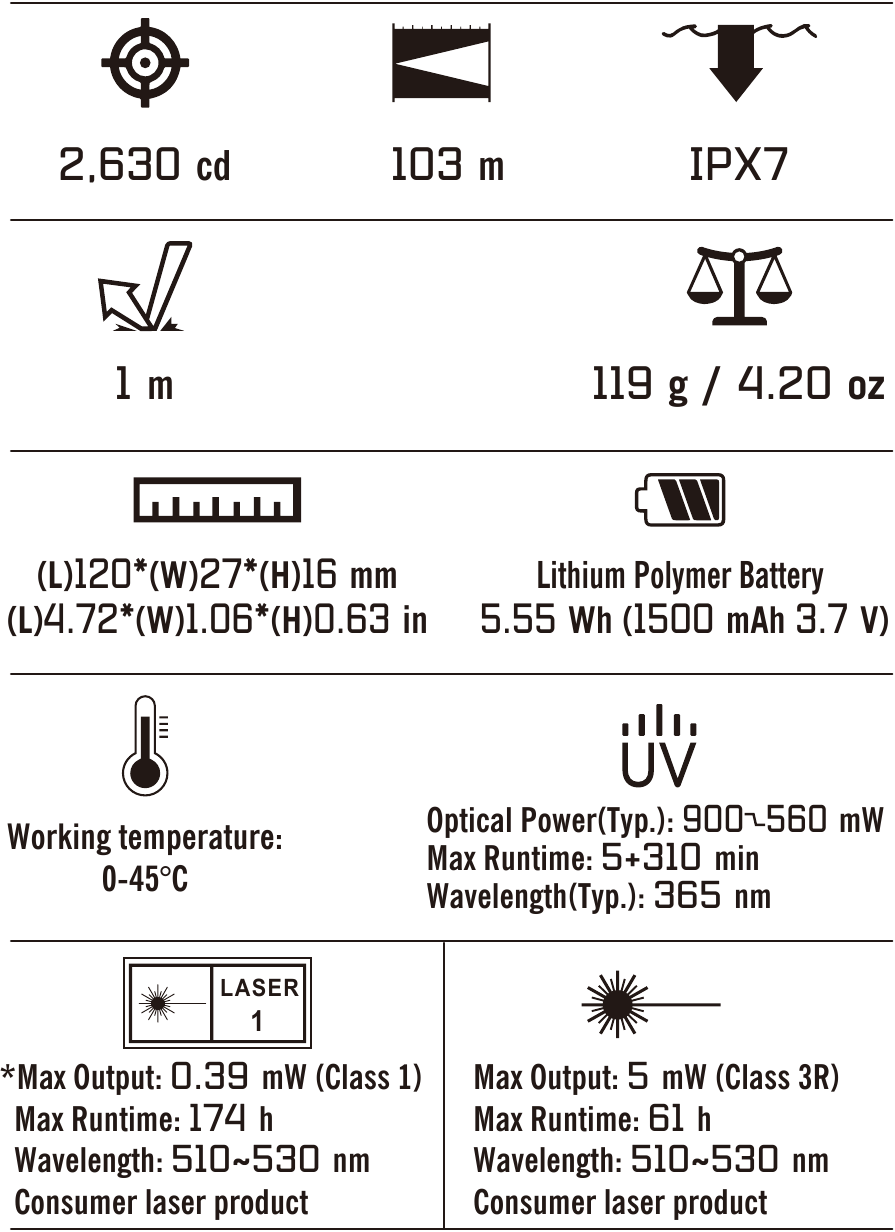

Specificaties

Tabel 1:
WIT LICHT: MAX. 9W
UV-LICHT: MAX. 1,8W
LASER: MAX. 0,08W

*Voldoet aan 21 CFR 1040.10 en 1040.11, behalve de overeenstemming met IEC 60825-1 Ed. 3., zoals beschreven in Laser Notice No. 56, gedateerd 8 mei 2019.

LASERSTRALING - VERMIJD DIRECT CONTACT MET DE OGEN
MAX. OUTPUT: 5mW
GOLFLENGTE: 510~530nm
VOLDOET AAN 21 CFR 1040.10 EN 1040.11
KLASSE IIIa LASERPRODUCT

LASER 3R
IEC 60825 - 1:2014
GOLFLENGTE: 510nm~530nm PIEKVERMOGEN < 5mW

Max. Output: 5mW @510nm~530nm golflengte

Het gebruik van andere bedieningselementen of aanpassingen of het uitvoeren van andere procedures dan die hierin zijn beschreven, kan leiden tot blootstelling aan gevaarlijke straling.

Bovenstaande gegevens zijn getest volgens de ANSI/PLATO FL 1-2019 standaard in de laboratoria van Olight ter referentie.

Tabel 2:
MCC

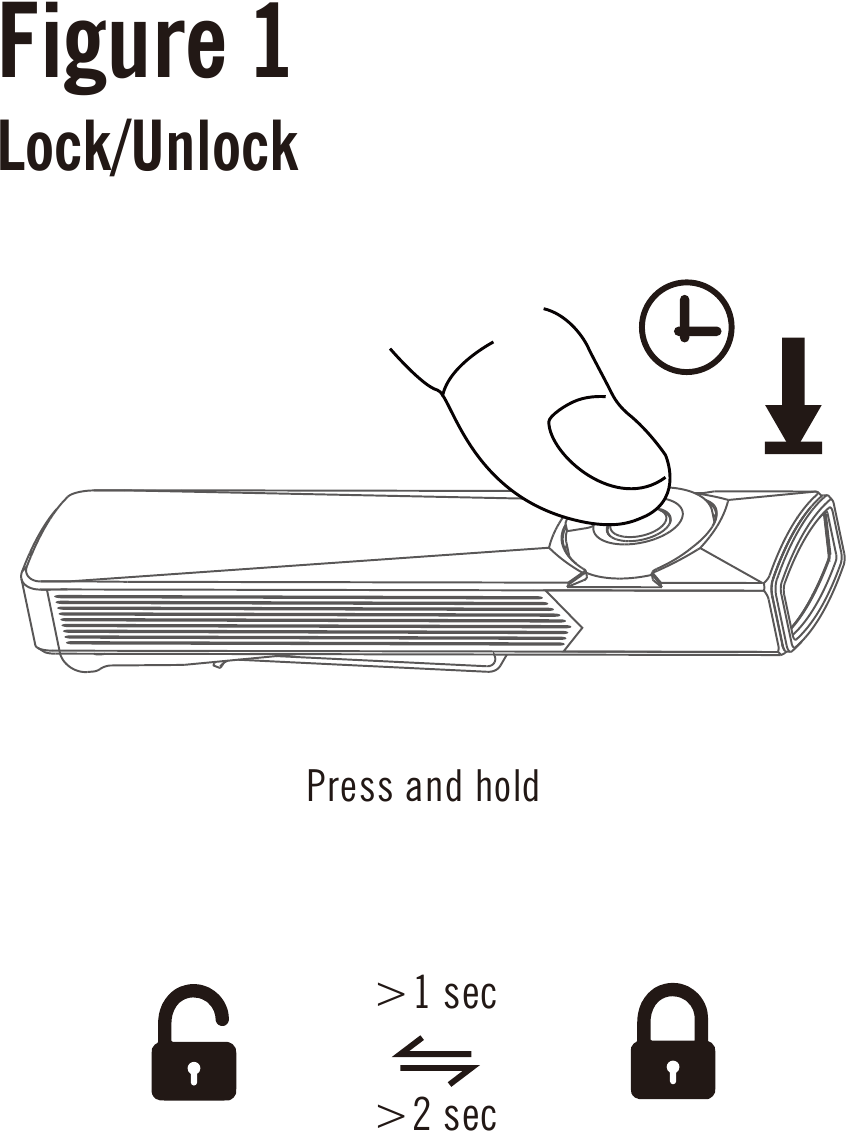

Vergrendelen/ontgrendelen

Zie afbeelding 1;
Wanneer het lampje uit is, houd de knop ingedrukt (ongeveer 2 seconden) totdat u de maanlichtmodus, de laser (lasermodus) of het UV-licht (UV-modus) ziet inschakelen en vervolgens snel uitschakelen, de zaklamp is dan vergrendeld. Wanneer het lampje is vergrendeld, houd de knop ingedrukt (ongeveer 1 seconde) totdat de zaklamp de maanlichtmodus, de laser of het UV-licht activeert, waarna de zaklamp wordt ontgrendeld.

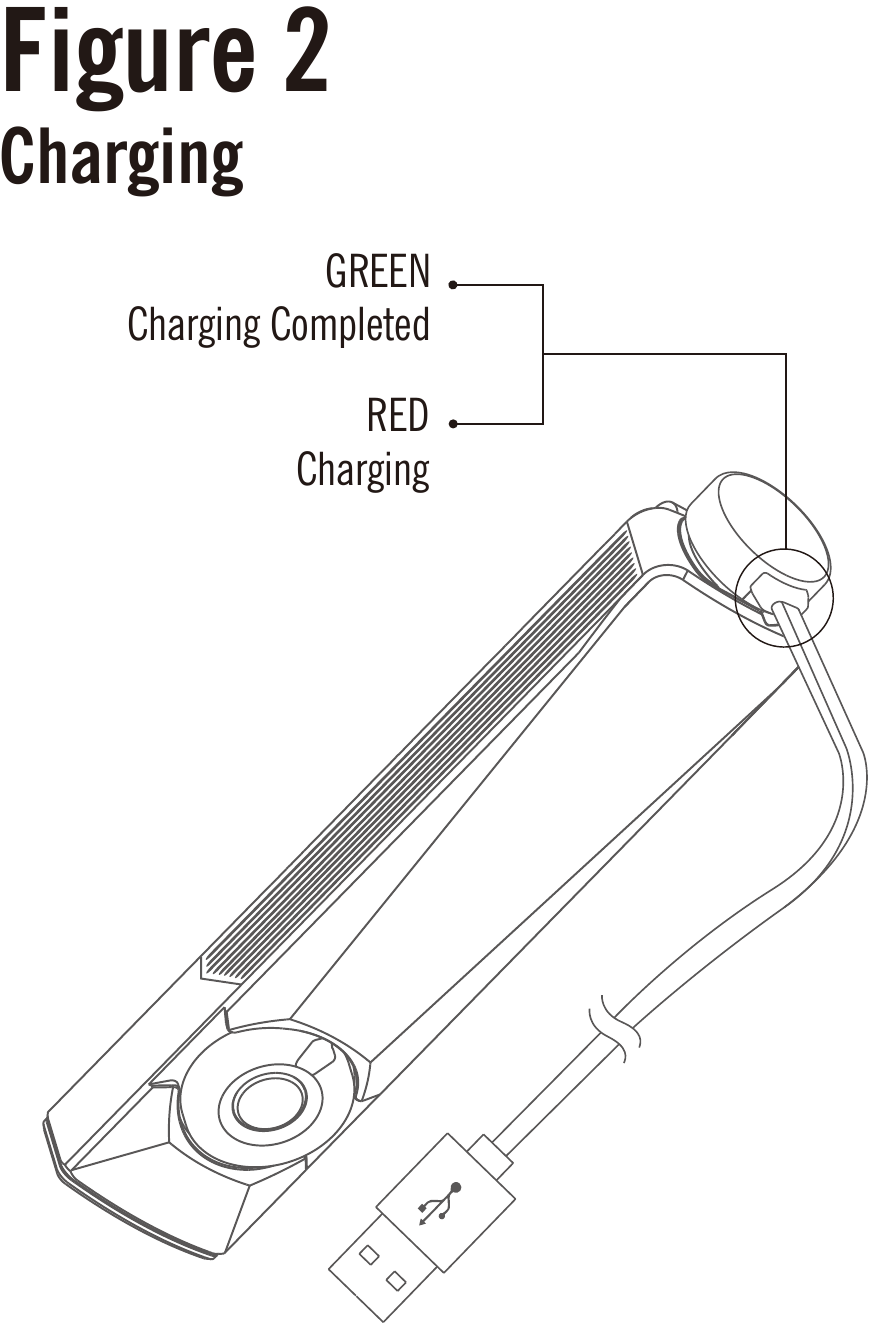

Opladen

zie afbeelding 2

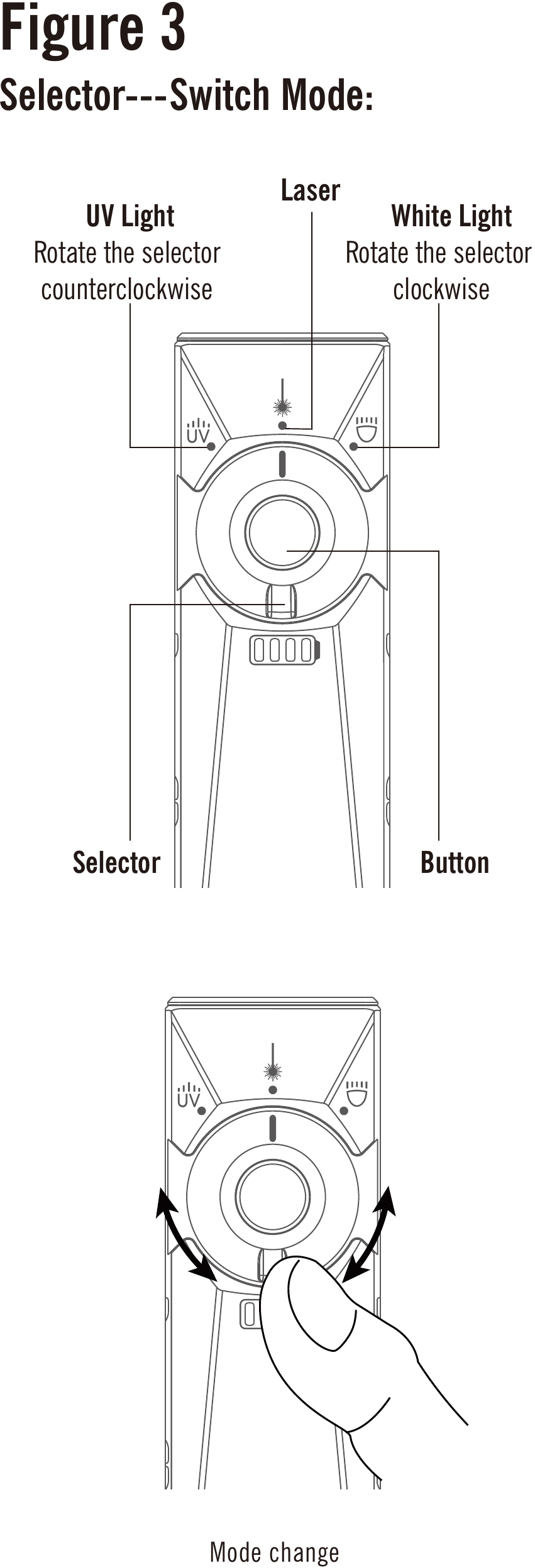

De keuzeschakelaarmodus

zie afbeelding 3;
Draai de selector met de klok mee om de witlichtmodus te selecteren; draai de selector tegen de klok in om naar de UV-modus te schakelen; stop in het midden om naar de lasermodus te schakelen.

Instructies voor de bediening van de middelste knop in de witlichtmodus

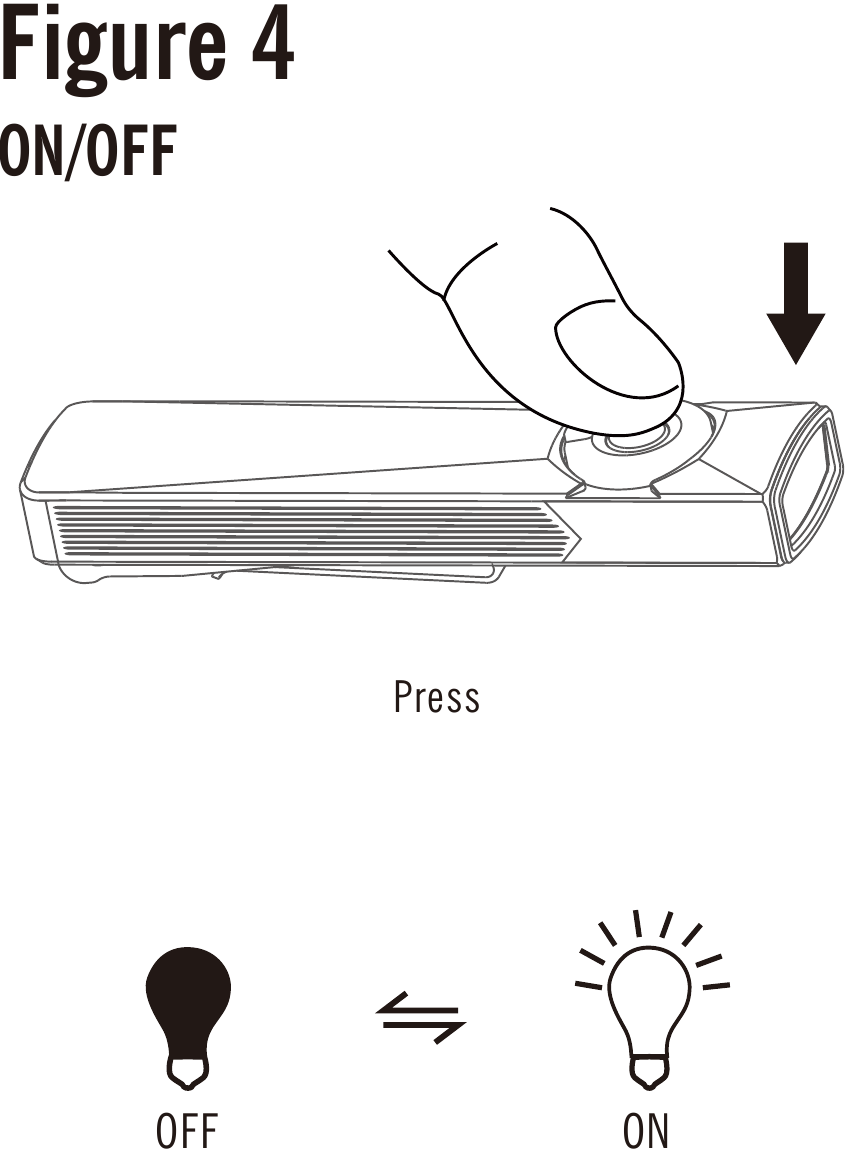

1. De zaklamp in-/uitschakelen, zie afbeelding 4;
   Druk één keer op de knop om in en uit te schakelen.

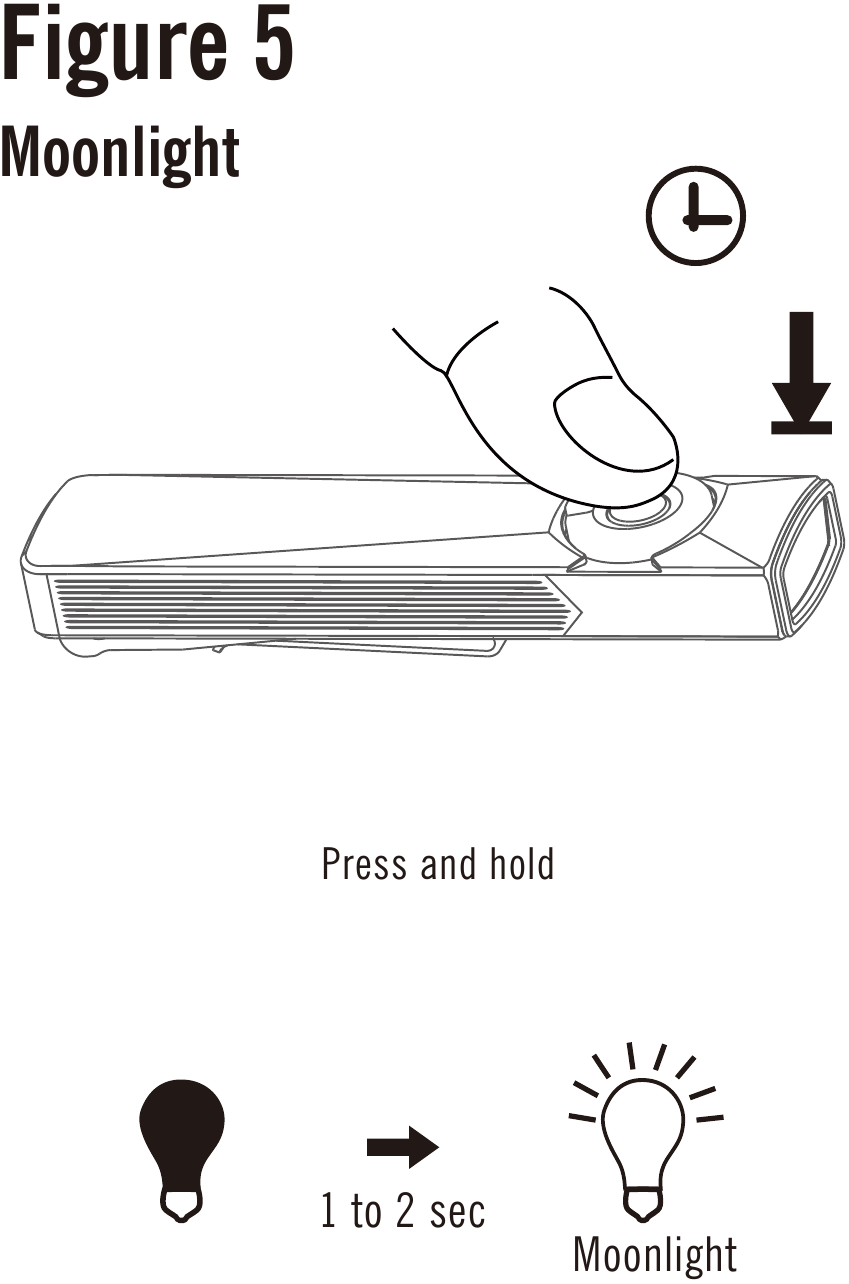

2. Maanlicht, zie afbeelding 5;
   Houd 1 seconde ingedrukt wanneer het licht uit is, het licht gaat naar de maanlichtmodus.

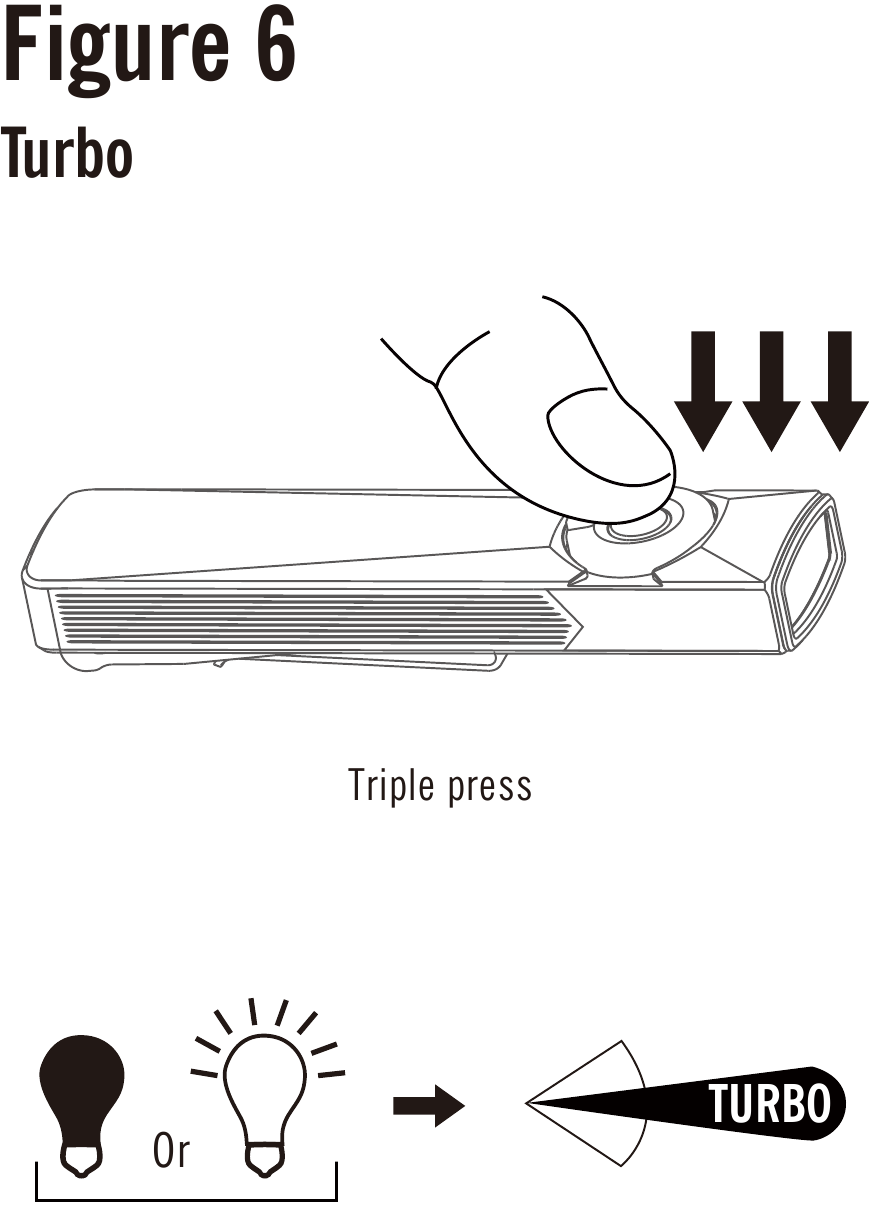

3. TURBO, zie afbeelding 6;
   Druk de schakelaar drie keer of vaker continu in om Turbo in te schakelen.

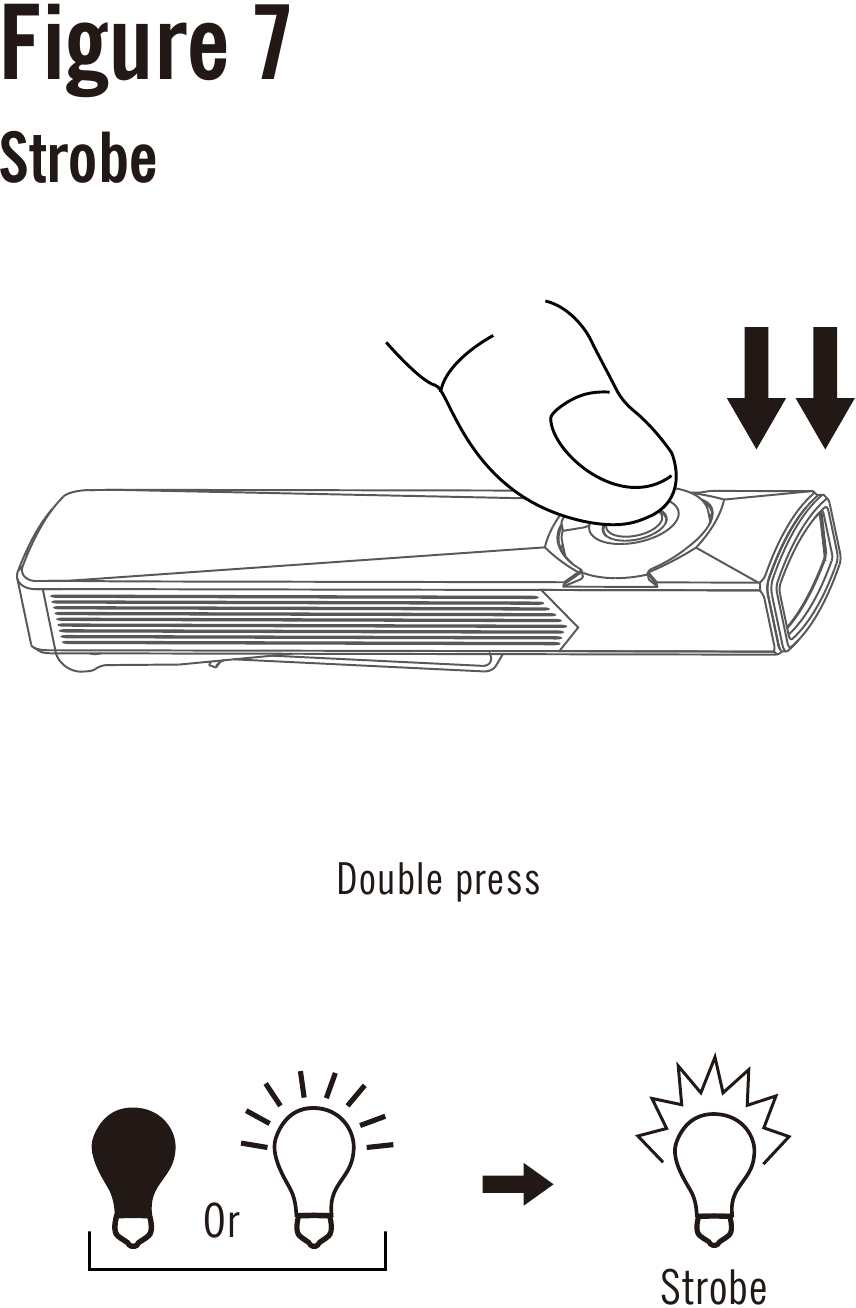

4. Stroboscoop, zie afbeelding 7;
   Dubbelklik in de witlichtmodus snel op de schakelaar om de stroboscoop in te schakelen.

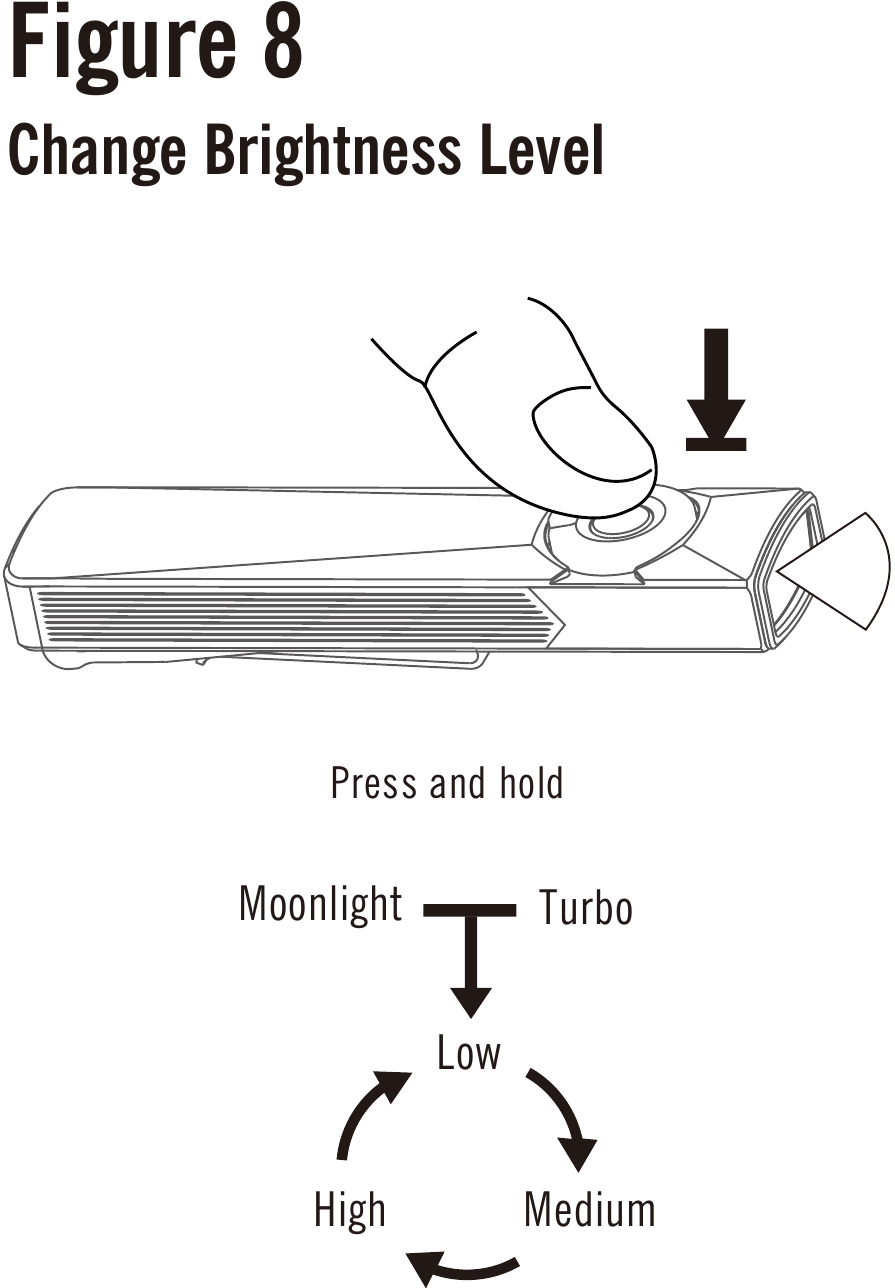

5. Helderheidsniveau wijzigen, zie afbeelding 8;
   Terwijl de zaklamp aan is, houdt u de knop ingedrukt om door de helderheidsniveaus te bladeren. De volgorde van helderheid is laag, gemiddeld en hoog.

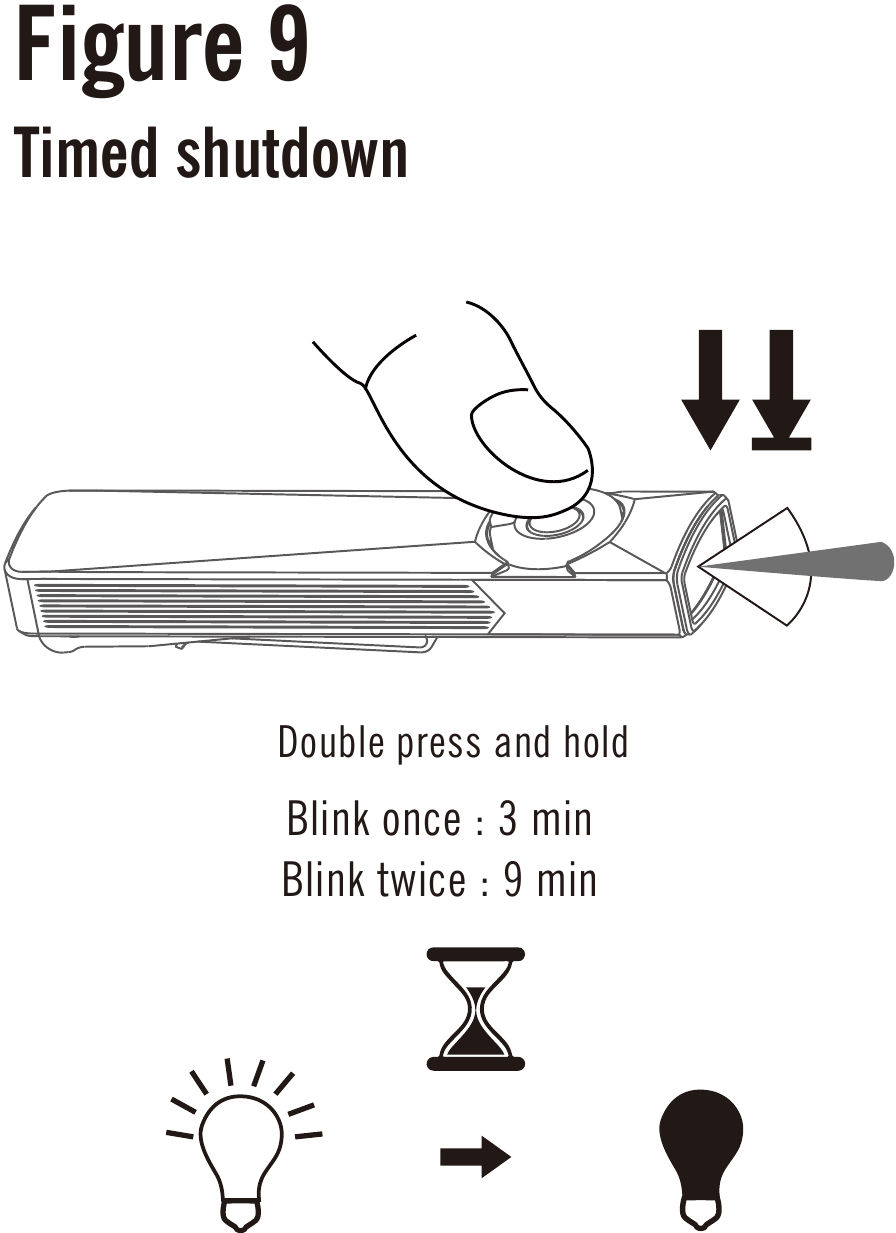

6. Getimede uitschakeling, zie afbeelding 9;
   Wanneer het licht aan is, dubbelklikt u op de schakelaar en houdt u deze ingedrukt om toegang te krijgen tot de timerinstellingen. Eén keer knipperen geeft toegang tot de korte timer, terwijl twee keer knipperen toegang geeft tot de lange timer. Het licht wordt automatisch uitgeschakeld wanneer de timer afloopt.


Instructies voor de bediening van de middelste knop in de lasermodus

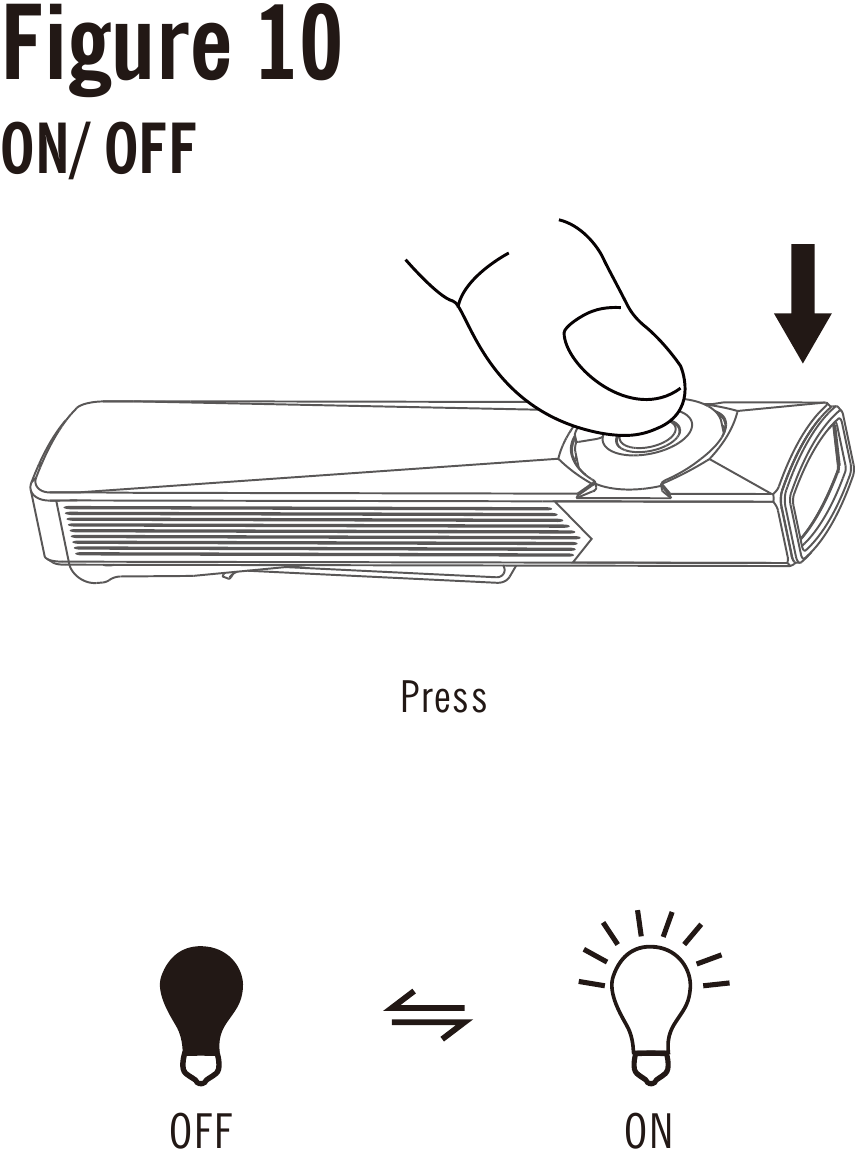

1. De laser in-/uitschakelen, zie afbeelding 10
   Druk één keer op de knop om de laser in/uit te schakelen.

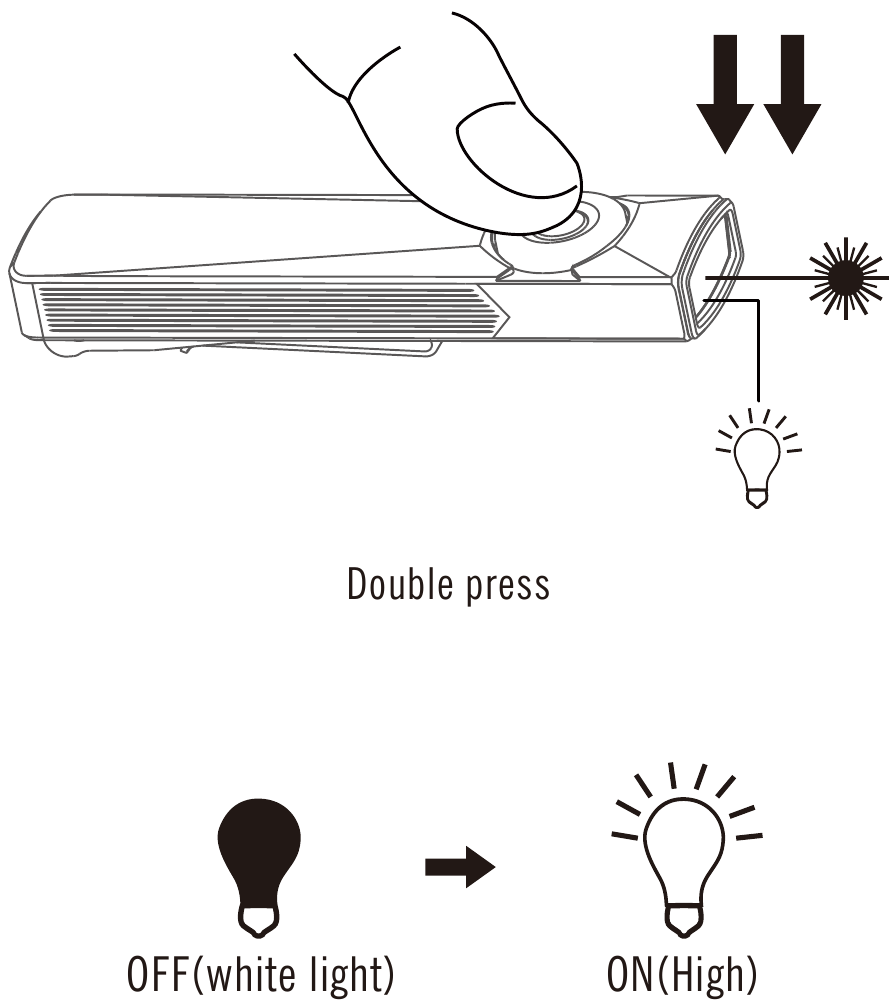

2. Wanneer de laser aan is, schakelt u het witte licht met hoge helderheid in, zie afbeelding 11;
   Met de laser aan, dubbelklikt u op de middelste knop om het witte licht op hoog niveau te activeren.

Afbeelding 11

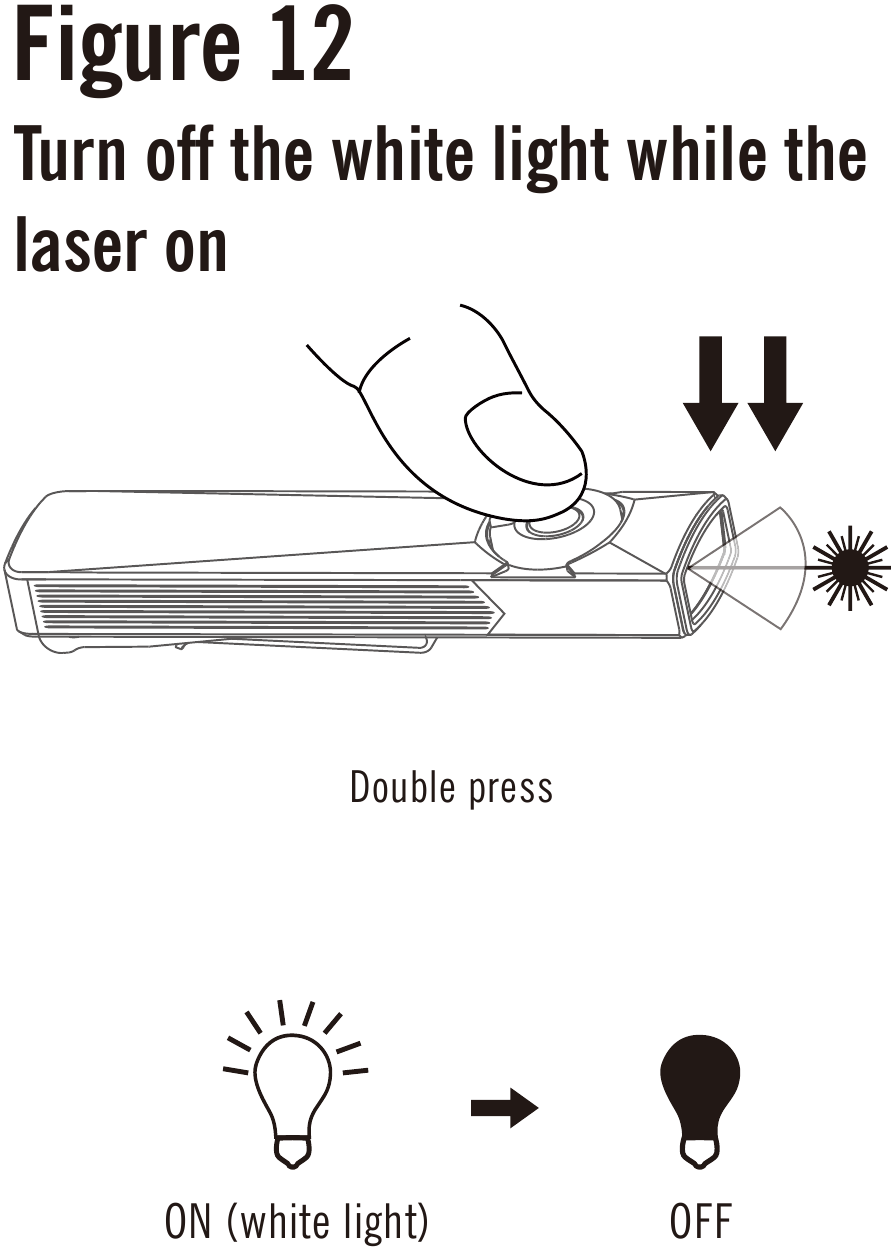

3. Wanneer de laser aan is, schakelt u het witte licht uit, zie afbeelding 12;
   Wanneer de laser en het witte licht tegelijkertijd aan zijn, dubbelklikt u om het witte licht uit te schakelen, de laser blijft branden;

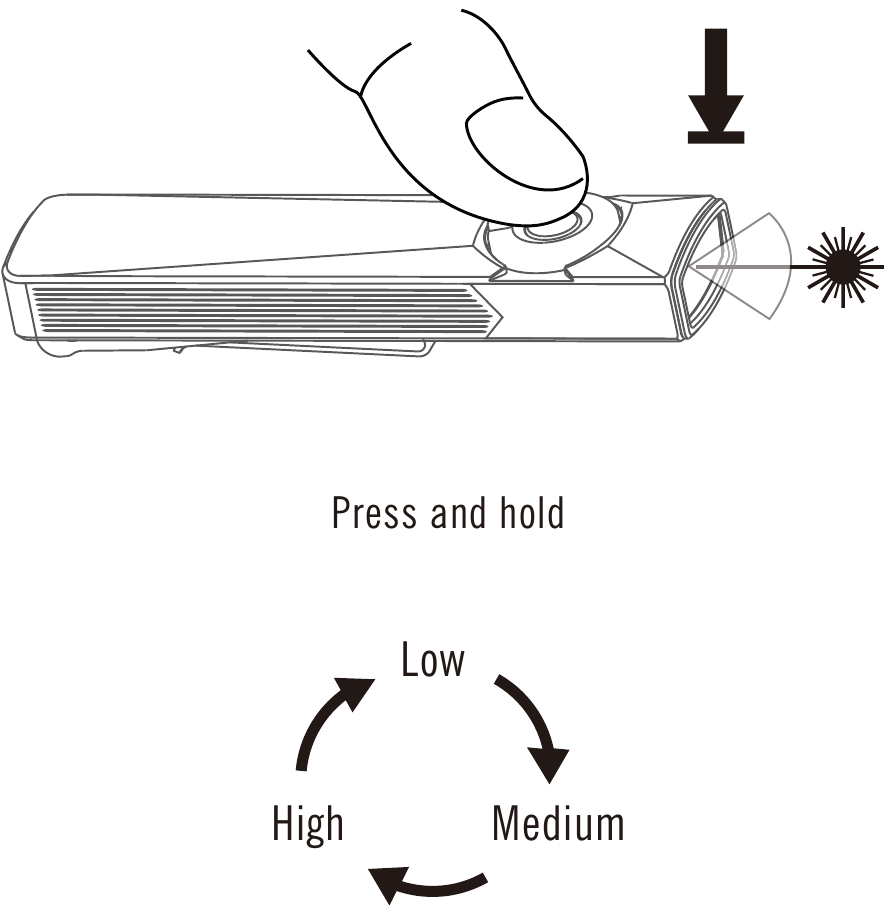

4. Wanneer de laser en het witte licht tegelijkertijd zijn ingeschakeld, wijzigt u de helderheid van het witte licht, zie afbeelding 13;
   Wanneer de laser en het witte licht tegelijkertijd aan zijn, houdt u de knop ingedrukt om door de helderheidsniveaus te bladeren. De volgorde van helderheid is laag, gemiddeld en hoog.


In-/uitschakelen in de UV-modus

Zie afbeelding 14;
Druk één keer op de knop om het UV-licht in of uit te schakelen;

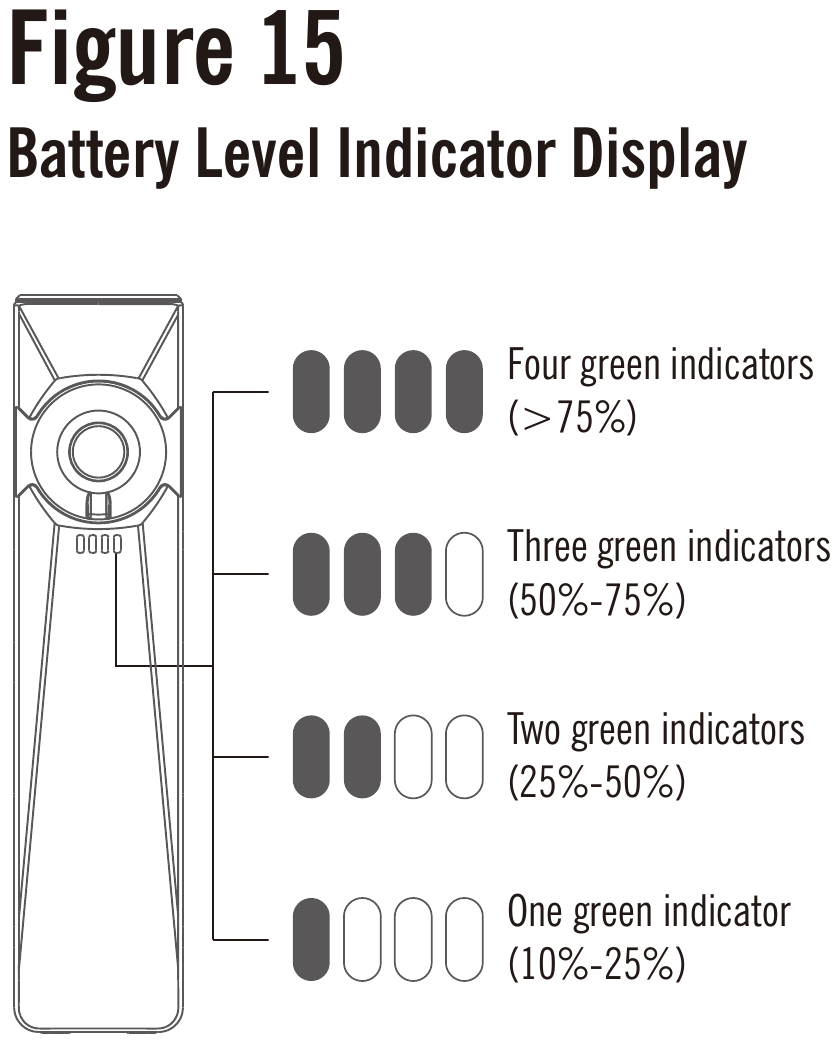

Batterijniveau-indicatorweergave

Zie afbeelding 15
* Eén rode indicator (10%)

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download OLIGHT Arkfeld Ultra handleiding
