Eray E196 Handleiding

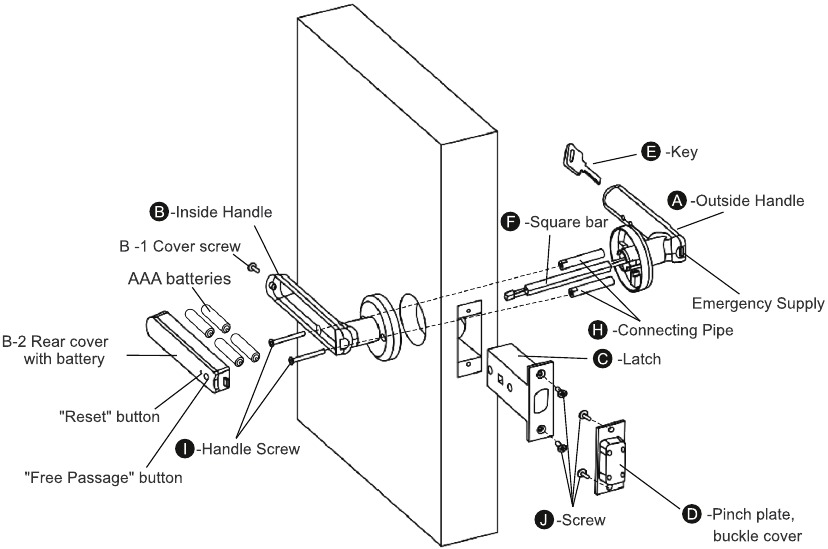

Diagram van de installatie van het deurslot

TIPS:

2. Installeer de as op de grendel en leid de kabels door het midden van de as.
3. Bevestig de achterste bevestigingsplaat, de voorgreep met twee schroeven op de deur.

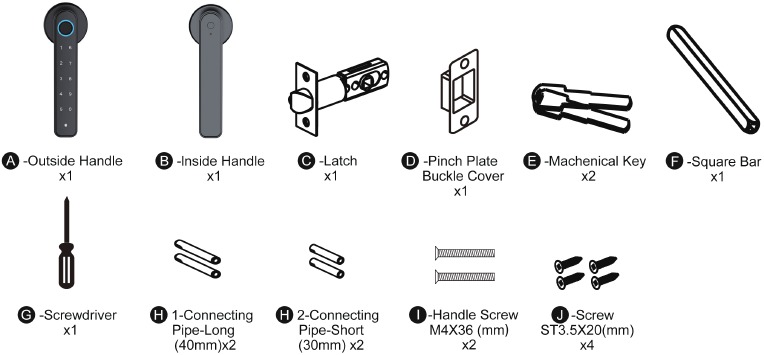

Accessoire

Open de productverpakking. Controleer of de volgende accessoires zijn meegeleverd.

Deuropeningsrichting

1. Rechterhandgreepopening

2. Linkerhandgreepopening


Installatie

Volg de onderstaande stappen om het slot te installeren

1. Pas indien nodig de doornmaat van het slotlichaam aan (60 mm of 70 mm). Bij het aanpassen van de doornmaat moet het vierkante gat naar de rand van de goot worden getrokken en moeten de voorste en achterste vierkante gaten horizontaal zijn.

1. Bevestig de grendel met 2 schroeven.

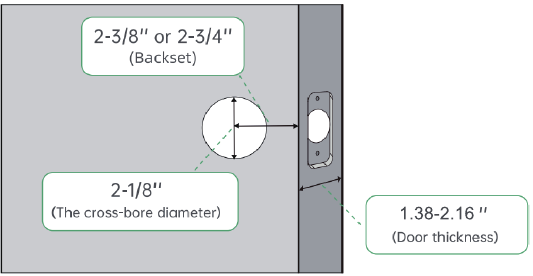

Deurmaat meten

Zorg ervoor dat de deurdikte 1,38-2,16" is, de deurgatdiameter 2-1/8" is, meet de doornmaat is 2-3/8" of 2-3/4" met de nachtschoot.

TIPS:

1. Beschikbare deurdikte 35 mm-55 mm. Als de deur buiten dit bereik valt. neem dan contact met ons op voor meer informatie.
2. Selecteer de juiste accessoires op basis van uw deurdikte.

1. Bevestig de sluitplaat met 2 schroeven op het deurkozijn.

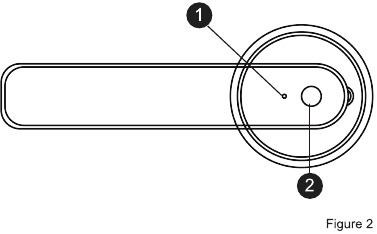

1. "Reset" (Reset) knop
2. "Free Passage" (Vrije doorgang) knop

Controlepunten na installatie

1. De voorplaat is horizontaal met de deur.
2. De grendelpen moet soepel en flexibel werken!
3. Zorg ervoor dat de kabel niet wordt ingedrukt.
4. Bevestig de handgreep met twee schroeven en controleer of deze goed werkt.
5. Plaats de batterijen en dek de batterijklep af.

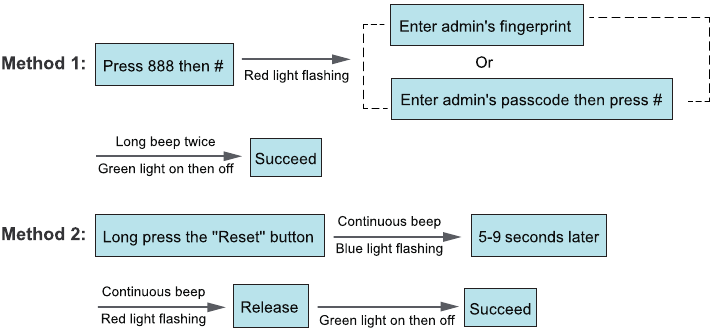

Systeemreset:

"Auto Lock" (Automatisch vergrendelen) & "Free Passage" (Vrije doorgang) Modusinstelling

TIPS:

1. Herhaal Methode 1 of Methode 2 om over te schakelen van "Free Passage" (Vrije doorgang) Modus naar "Auto Lock" (Automatisch vergrendelen) Modus en vice versa.
2. Voer de vingerafdruk of wachtwoord van een beheerder in om de deur te ontgrendelen en over te schakelen naar de "Auto Lock" (Automatisch vergrendelen) Modus.
3. Druk op de "#"-toets in de buitenste handgreep om over te schakelen naar de "Auto Lock" (Automatisch vergrendelen) Modus.

Parameters

Bediening

Gebruiker toevoegen (vingerafdruk/wachtwoord)

TIPS:
Raak eerst het paneel aan om het slot te activeren voordat u een handeling uitvoert met het aanraakbedieningsgebied. Elke vingerafdruk of initieel testwachtwoord (123456#) kan het ontgrendelen als er geen gebruiker is ingeschreven.

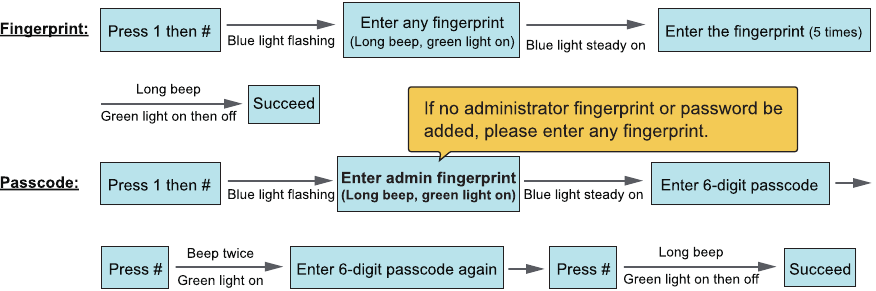

1. De eerste gebruiker/beheerder toevoegen

2. Andere vingerafdrukken toevoegen

3. Andere wachtwoorden toevoegen


TIPS:

1. De eerste 3 geverifieerde gebruikers zijn beheerders en de anderen zijn algemene gebruikers.
2. Alleen de instelling van de eerste beheerder is anders dan die van anderen. Als u bijvoorbeeld een "fingerprint" (vingerafdruk) als eerste gebruiker instelt, moeten de volgende gebruikers, of het nu een vingerafdruk of een wachtwoord is, worden ingesteld door "Stap 2" of "Stap 3" te volgen.
3. Als het scherm tijdens de bewerking uitgaat, start u de stappen opnieuw.
4. Zorg er bij het toevoegen van vingerafdrukken voor dat meerdere gebieden van de vinger worden gelezen.

Ontgrendelen & Vergrendelen

1. Vingerafdruk

2. Wachtwoord

3. Mechanische sleutels
   Gebruik de E-Key om te ontgrendelen/vergrendelen

TIPS:

1. Voordat u gebruikers instelt of wanneer het instellen van gebruikers mislukt, kan alles wat de vingerafdruklezer aanraakt, ontgrendelen zolang de temperatuur dicht bij de lichaamstemperatuur ligt.
2. Als het slot 3 keer piept, het rode lampje aangaat en vervolgens een constant groen lampje wordt, en het ontgrendelen mislukt, probeer het dan opnieuw.

Het volume aanpassen

(Standaard is het hoogste volume, het kan niet worden gedempt)

Noodvoorziening

TIPS:

1. Bewaar ten minste één sleutel buiten de deur voor noodgevallen.
2. Als de batterij bijna leeg is, knippert het lampje rood. Het resterende vermogen kan slechts ongeveer 30 keer worden gebruikt.
3. Wanneer de batterij leeg is, kunt u de deur ontgrendelen met een sleutel, of het slot van stroom voorzien via de micro-USB-poort en een vingerafdruk of wachtwoord gebruiken om het te ontgrendelen.
4. Gebruik alkalinebatterijen om schade door batterijlekkage te voorkomen.
   Verwijder de batterij als deze lange tijd niet wordt gebruikt.

V & A

1. Waarom kunnen iemands vingerafdrukken het slot ontgrendelen?
   Het nieuw aangekomen vingerafdrukslot is een automatisch programma, alle vingerafdrukken kunnen ontgrendelen onder dit programma, u moet de beheerdersvingerafdruk toevoegen voordat u doorgaat met de volgende programmering. Opmerking: als het toevoegen van de vingerafdruk mislukt, wordt het programma niet geannuleerd, voeg de vingerafdruk opnieuw toe.
2. Waarom blijft het mislukken bij het toevoegen van een wachtwoord?
   Het wachtwoord moet 6-10 cijfers zijn om van kracht te worden.
3. Wat moet ik doen na het installeren van het vingerafdrukslot als het toetsenbordlampje van het vingerafdrukslot niet oplicht?
   Het is mogelijk dat de verbindingskabel tijdens de installatie wordt samengedrukt, wat resulteert in slecht contact. Pas de positie van de verbindingskabel op de juiste manier aan.
4. Waarom krijg ik steeds een foutmelding wanneer ik mijn vingerafdruk herken?
   Zorg er bij het toevoegen van vingerafdrukken voor dat meerdere gebieden van de vinger worden gelezen.
5. Waarom vergrendelt het vingerafdrukslot niet automatisch na ontgrendeling?
   Sommige nieuw aangekomen sloten hebben de automatische vergrendelingsmodus uitgeschakeld, schakel de automatische vergrendeling handmatig in.
   Zie "Auto Lock Mode/Free Passage Mode Setting" (Instelling automatische vergrendelingsmodus/vrije doorgangsmodus)
6. Wanneer ik mijn vingerafdruk of wachtwoord gebruik om te ontgrendelen, brandt het groene lampje, maar ik kan het niet normaal ontgrendelen.
   Het kan zijn dat het midden van de slotcilinder niet correct is gepositioneerd wanneer u deze opnieuw installeert, u kunt deze opnieuw afstellen en opnieuw proberen.


TIPS

1. Dit slot is uitgerust met mechanische sleutels voor handmatig ontgrendelen. Verwijder de mechanische sleutels uit de verpakking en bewaar ze op een veilige plaats en heb er altijd toegang toe.
2. Om het slot van stroom te voorzien, zijn vier alkaline AAA-batterijen (niet inbegrepen) vereist. Niet-alkaline en oplaadbare batterijen worden niet aanbevolen.
3. Dit slot is niet ontworpen om te worden blootgesteld aan direct zonlicht of regen. Het is niet waterdicht IP-geclassificeerd.
4. Houd uw vingers schoon bij het gebruik van dit slot.

After-sales e-mail: service@erayvip.com
