Orion e12x 2024, e16x 2024, e20x 2024 Handleiding

INLEIDING

Bij Orion zijn we toegewijd aan het leveren van eersteklas elektrische loopfietsen en we waarderen uw vertrouwen in ons product. Onze toewijding aan uitmuntendheid komt tot uiting in het ontwerp van het meest ergonomische frame, gebruiksvriendelijke bedieningselementen en het gebruik van veilig geteste lithium-ion- en lifepo4-batterijen.
Indien correct gemonteerd en goed onderhouden, biedt deze vele jaren spannende rijervaringen.
Deze handleiding bevat informatie over drie (3) modellen. Lees en begrijp elk onderdeel voordat u gaat rijden en/of onderhoud uitvoert. Elk onderdeel en/of afbeelding bevat informatie over het type model dat u heeft, met een modelnummer of naam als e12, e16 of e20. Zorg ervoor dat u de instructie(s) en/of informatie volgt die betrekking hebben op het model dat u bezit.

Neem de tijd om de instructies in deze handleiding (evenals alle extra materialen die bij de fiets zijn geleverd) grondig door te lezen en op te volgen voordat u aan uw rit begint. Bewaar deze handleiding voor toekomstig gebruik. Als de fiets is aangeschaft voor een kind, is het de verantwoordelijkheid van de consument om ervoor te zorgen dat de fiets correct is gemonteerd en dat de gebruiker de juiste training en begeleiding heeft gekregen over het gebruik van de fiets.
Deze handleiding is bedoeld om hulp te bieden en is niet bedoeld als een uitputtende gids die alle aspecten van het onderhoud en de reparatie van elektrische loopfietsen omvat. De elektrische loopfiets moet correct worden gemonteerd en onderhouden om veilig rijden te garanderen.
De gebruiker of consument aanvaardt de volledige verantwoordelijkheid voor mogelijk persoonlijk letsel, storingen aan de elektrische loopfiets of het systeem, evenals alle andere verliezen, schade aan zichzelf, anderen of eigendommen die kunnen optreden als gevolg van het gebruik van de elektrische loopfiets.

Het niet opvolgen van de instructies KAN LEIDEN TOT DE DOOD of ERNSTIG LETSEL. Uw persoonlijke veiligheid en de veiligheid van de mensen om u heen zijn uiterst belangrijk. Het veilig bedienen van eSeries-loopfietsen is een belangrijke verantwoordelijkheid. Orion heeft bedieningsprocedures en andere informatie op labels en in deze handleiding verstrekt om u te helpen weloverwogen beslissingen te nemen over veiligheid. Deze informatie waarschuwt u voor enkele potentiële gevaren die u of anderen kunnen schaden. Orion kan niet elke potentiële situatie voorzien die kan leiden tot schade of overlijden tijdens het gebruik of onderhoud. Daarom is het cruciaal dat de consument en de eindgebruiker hun beoordelingsvermogen gebruiken en weloverwogen beslissingen nemen.

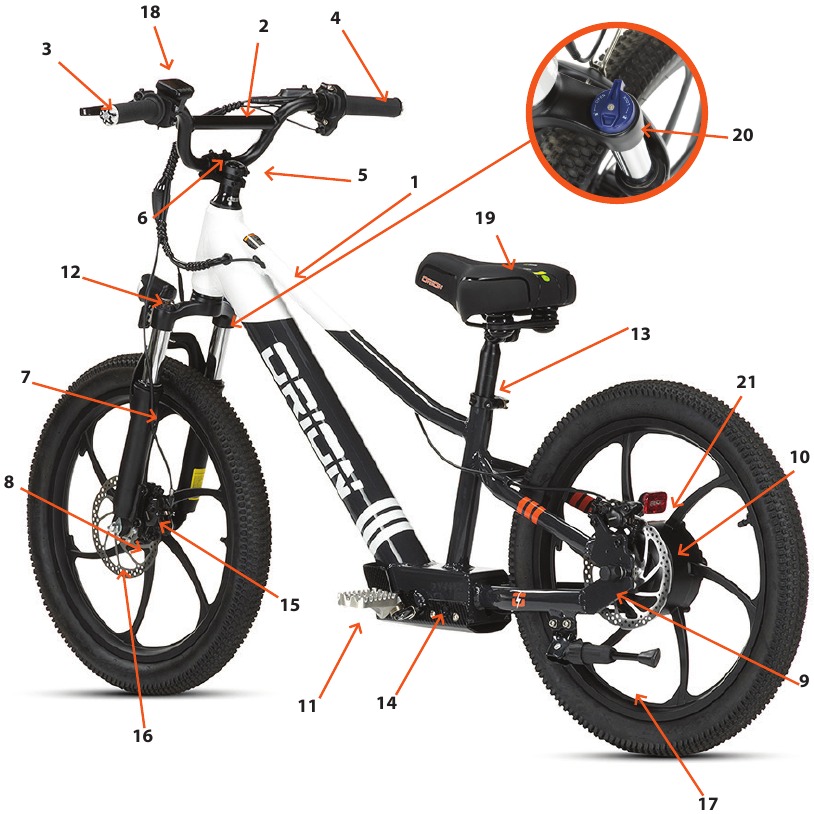

LOCATIE VAN ONDERDELEN

1. Frame
2. Stuur
3. Remhendels
4. Gashandel
5. Stuurpen
6. Head clamp
7. Voorvorken
8. Vooras
9. Achteras
10. Naafmotor
11. Voetsteunen
12. Koplamp
13. Zadelklem
14. Oplaadpoort
15. Remklauw
16. Remschijf
17. Standaard
18. Bedieningspaneel
19. Zadel
20. Voorvorkvergrendeling
21. Achterlicht

FIETSMONTAGE

GEREEDSCHAPSKIST
De meegeleverde gereedschapskist bevat het volgende:

1. INBUSSLEUTELS
   • 2,5 mm
   • 4 mm
   • 6 mm
   • 8 mm
2. DOPPEN
   • 14 mm
   • 16 mm
   • 19 mm
3. VOORWIELAS

VERVANGINGS ONDERDELEN
Neem voor de complete selectie van vervangingsonderdelen contact op met uw lokale erkende dealer. https://orionmoto.com/dealer-locator/

ELEKTRISCHE ONDERDELEN NIET DEMONTEREN, WIJZIGEN OF VERVANGEN
Als u onderdelen moet vervangen, raadpleeg dan een van onze geautoriseerde dealers of neem contact op met de klantenservice voor meer hulp.
Voordat u met reparaties of onderhoud begint, moet u de volgende stappen uitvoeren:

1. Schakel de stroom uit UIT.
2. Laat de fiets voldoende afkoelen (tot 30 minuten)
3. Zet de fiets vast voor reparatie of onderhoud

Neem bij onzekerheid over een reparatie of onderhoud contact op met de Orion Moto-klantenservice op (817) 350-4520.

Alle aanpassingen die u kiest om te maken, zijn uw eigen verantwoordelijkheid. Gebruik uw fiets niet voor freestyle, stuntrijden, springen of wedstrijden. Rijd niet op uw fiets als een onderdeel beschadigd is of niet goed functioneert.

VOORWIELMONTAGE

De vooras bevindt zich in de GEREEDSCHAPSKIST. De ringen en afstandhouders zijn al in de juiste volgorde geplaatst. Hieronder vindt u visuele verwijzingen.

E12X

Moer | Ring | Vork | Ring | Afstandhouder (beide zijden).

E16X

Moer | Ring | Vork | Afstandhouder (beide zijden).

E20X

Moer | Naafborgring | Vork | Ring | Afstandhouder (beide zijden).

STUURMONTAGE

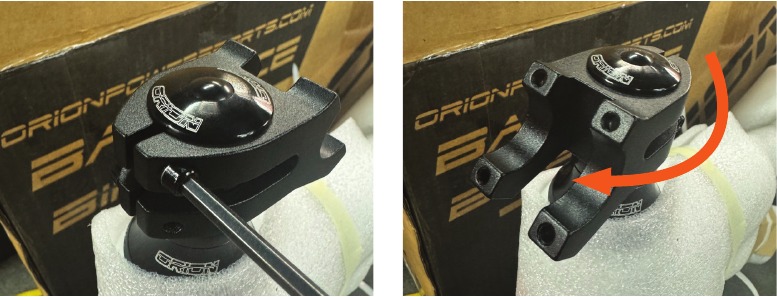

STUURPEN

1. Draai de M4 SCHROEVEN los waarmee de onderste stuurklem op de stuurpen is bevestigd.
2. Draai de onderste klem ongeveer 180 graden, zorg ervoor dat deze naar voren wijst en gelijkmatig verdeeld is tussen de vork.

3. Draai de M4 SCHROEVEN stevig vast.

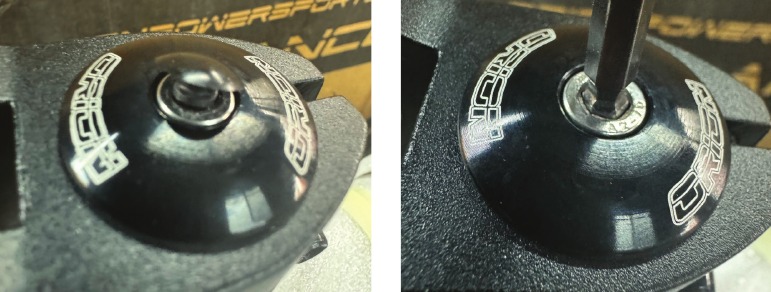

4. Verwijder het plastic middenstuk dat de M5 SCHROEF in het midden van de stuurpen bedekt.
5. Draai de M5 SCHROEF stevig vast en plaats de plastic dop terug.
6. Zodra de fiets volledig is gemonteerd, controleert u of het stuur en het voorwiel gelijkmatig zijn. Controleer of er geen speling is in het stuur, het voorwiel, de vork en de stuurpen.

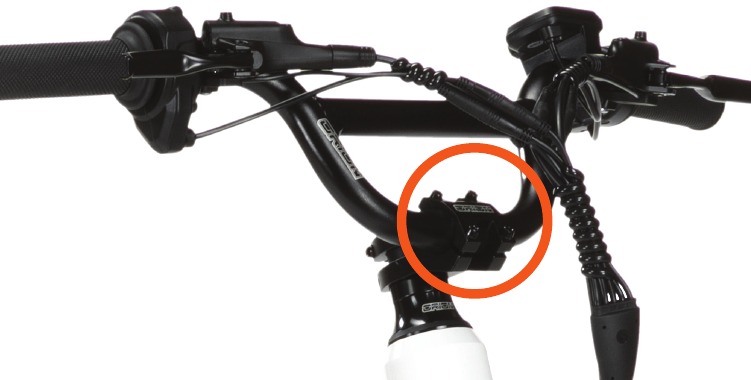

STUUR

1. Gebruik de meegeleverde 4MM INBUSSLEUTEL om de bouten van de stuurklem te verwijderen.
2. Zodra de klem open is, plaatst u de onderste dwarsbalk van het stuur in de groef van de bovenste kroon.
3. Draai de stuurklem losjes vast met een 4 mm inbussleutel en stel het stuur af in een hoek van 90 graden, uitgelijnd met de vorken.
4. Draai de stuurklem kruiselings vast van hoek tot hoek en zorg ervoor dat de bouten stevig vastzitten en het stuur niet beweegt.
5. Er zijn 4 schroeven om het stuur te monteren of te demonteren. Zorg ervoor dat u het stuur zo draait dat de aan/uit-schakelaar gemakkelijk te bereiken is.

VOETSTEUNMONTAGE

MONTAGE VAN KUNSTSTOF VOETSTEUNEN:

1. De plastic voetsteunen zijn veelzijdig en kunnen aan beide zijden van de fiets worden gebruikt.
2. Houd de voetsteun in de juiste positie, zodat het montagegat op de voetsteun is uitgelijnd met het schroefdraadgat op het frame.
3. Steek de meegeleverde M6/1.25X25MM schroef in het montagegat. Gebruik de meegeleverde 6MM INBUSSLEUTEL om het aandraaien van de schroef te starten. Zorg ervoor dat de schroef soepel draait en vermijd het aandraaien als deze kruislings aangedraaid aanvoelt.
4. Voltooi het aandraaien en controleer of de voetsteun correct is uitgelijnd.
5. Controleer regelmatig de vastheid van de schroeven waarmee de voetsteunen zijn bevestigd.

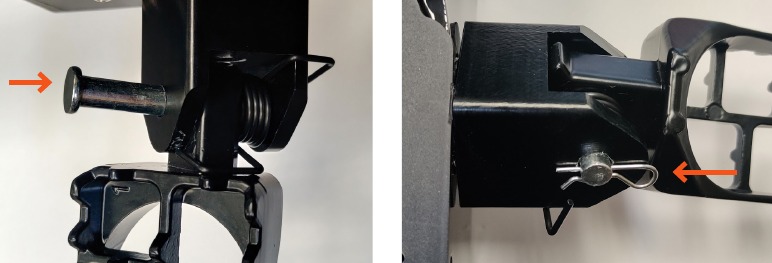

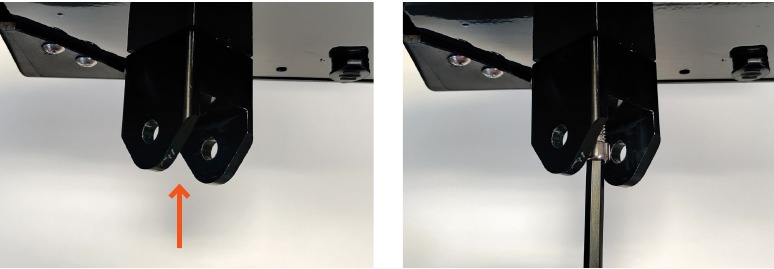

INSTRUCTIES VOOR HET MONTEREN VAN OPVOUWBARE METALEN VOETSTEUNEN:

GEBRUIK GOEDGEKEURDE VEILIGHEIDSBRIL
De opvouwbare metalen voetsteunen zijn zijspecifiek. De montagepositie voor de retourveer is in de onderste positie voor elke voetsteun. Zie afbeelding.

1. Verzamel de meegeleverde M8 SCHROEF, neem de montagebeugel van de voetsteun en lijn deze zo uit dat de gaten parallel lopen met de hoofdbuis van het frame.
2. Draai de M8 SCHROEF met de hand in het schroefdraadgat aan de zijkant van de fiets. Zorg voor soepel draaien en vermijd het aandraaien als het kruislings aangedraaid aanvoelt.
3. Gebruik de meegeleverde 6 mm inbussleutel om de schroef vast te draaien, zodat de beugel stevig vastzit aan het frame.
4. Neem de meegeleverde veer en plaats deze op de voetsteun, zodat het grotere deel van de veer het binnenste deel van de voetsteun bedekt.

5. Druk de kleinere opening van de veer op de achterkant van de montagebeugel en duw de voetsteun op zijn plaats
6. Terwijl u de voetsteun op zijn plaats houdt, duwt u de montagepen van bovenaf in positie en zorgt u ervoor dat deze door beide zijden van de montagebeugel gaat
7. Steek de veiligheidsborgpen erin en buig deze om hem op zijn plaats te bevestigen.
8. Controleer of de voetsteun onder druk naar achteren klapt en vanzelf terugkeert naar de voorwaartse positie.

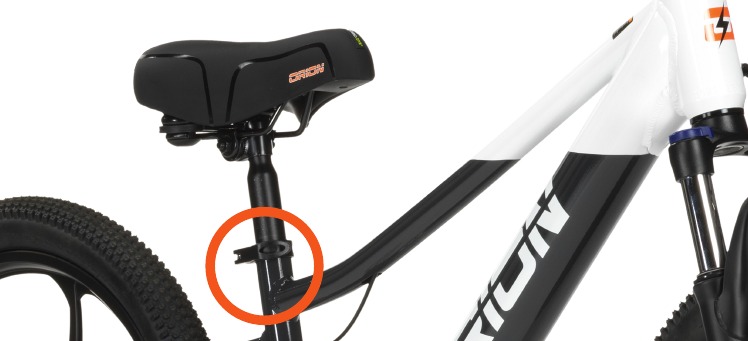

ZADELAFSTELLING

1. Trek aan de snelontgrendelingshendel om de klem los te maken.
2. Zadel omhoog/omlaag brengen tot de gewenste hoogte.
3. Draai de snelontgrendeling vast en stel de moer indien nodig af.

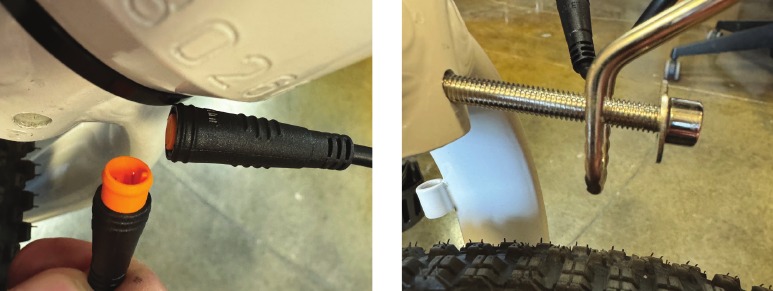

KOPLAMPINSTALLATIE

1. Sluit de snelle koplampaansluiting aan op de hoofdkabelboom.
2. Plaats de ring op de lange M5-schroef, steek deze in de montagebeugel van de koplamp en duw deze door het gat in de vork boven de voorband.
3. Plaats de 10 mm moer op de schroef aan de achterkant van de vork en draai deze vast.
4. Pas de koplamp hoek aan door deze iets naar voren en omlaag of naar achteren en omlaag te duwen totdat deze zich op de gewenste locatie bevindt.
5. Zorg ervoor dat het licht werkt

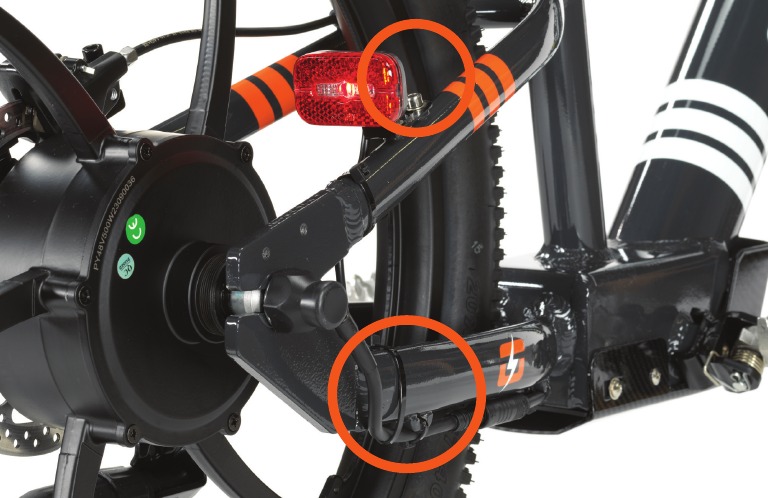

REMLICHTINSTALLATIE

1. Sluit de snelle achterlichtaansluiting aan die zich aan de achterkant van de fiets bevindt aan de rechterkant in de buurt van de motor.
2. Lijn de M4-SCHROEVEN en ringen uit met de gaten aan de rechterachterzijde van het frame.
3. Draai de schroeven vast om het remlicht te bevestigen.
4. Bind de remlichtkabel vast met een kabelbinder zodat deze stevig aan het frame is bevestigd en uit de buurt van het achterwiel.

REMMEN TESTEN

1. Knijp in de remhendel en houd deze vast.
2. Probeer de fiets naar voren te duwen.
3. Als de rem correct is afgesteld, mag het achterwiel niet draaien.
4. Controleer het remlicht om er zeker van te zijn dat het goed werkt.

REM AFSTELLEN
Volg deze stappen om de remkabel af te stellen:

1. Draai de remhendelversteller naar binnen of naar buiten en voer telkens aanpassingen uit van 1⁄4 tot 1⁄2 slag totdat de gewenste remafstelling is bereikt. Als de rem nog verder moet worden afgesteld, gaat u verder met stap 2.
2. Stel vast of de remkabel los zit of dat de remrotor over de remblok sleept: Maak de loopversteller van de remnaaf los.
3. Stel de remnaafversteller naar binnen of naar buiten totdat de gewenste remafstelling is bereikt. Vergrendel de loopversteller van de remnaaf op zijn plaats.
4. Voer een laatste aanpassing van de spanning in de remkabel uit met behulp van de loopversteller van de remhendel. Herhaal de REM TESTEN sectie hierboven om een juiste afstelling te garanderen.

VOORDAT U GAAT RIJDEN

CONTROLELIJST VOORAFGAAND AAN HET RIJDEN

1. WIELEN
   • Controleer de staat van beide banden en zorg ervoor dat het profiel in goede staat is en vrij van lekke banden, scheuren en vervormingen.
   • Zorg voor de juiste bandenspanning. Orion Moto adviseert een bereik van 25-35 PSI, afhankelijk van het gewicht van de berijder en het type terrein.
   • Zorg ervoor dat de wielen correct en recht zijn uitgelijnd.
   • Zorg ervoor dat de wielen goed in de dropouts zitten en dat de wielmoeren stevig vastzitten.
2. BATTERIJ
   • Maak uzelf vertrouwd met het opladen en opbergen van de batterij voor de beste resultaten.
3. REMSYSTEEM
   • Trek aan de remhendel; U zou een duidelijk drukpunt moeten voelen en de hendels zouden geen contact met het handvat mogen maken.
4. KABELS
   • Zoek naar losse kabels.
   • Er mag geen spanning op de bedrading in de buurt van de vork staan wanneer u het stuur van links naar rechts draait.
5. STANDAARD
   • Zorg ervoor dat de standaard stevig vastzit en niet tegen de grond of de banden schuurt.

DE FIETS BEDIENEN

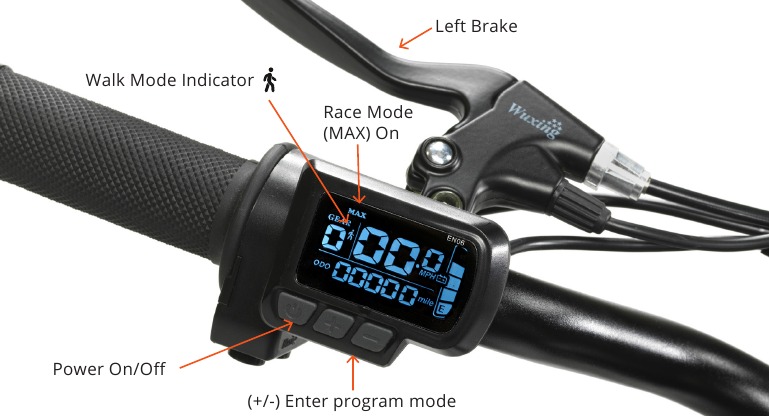

LOOPSTAND - E12

Ouders kunnen kinderen laten ervaren hoe de motor aanvoelt door de WALK MODE (loopstand) (alleen e12) te gebruiken..

1. Zet de versnelling in stand 0 om onbedoelde versnelling te voorkomen. De ouder kan naast de fiets lopen en de (-) MINUS ingedrukt houden.
2. Hierdoor wordt de motor ingeschakeld zolang de knop ingedrukt wordt gehouden.
3. Er is een vertraging van 1-2 seconden, waarna de fiets met een topsnelheid van 4 km/u beweegt.

PASSTAND

Met de STRIDE MODE (passtand) kunnen rijders de fiets in beweging zetten met hun voeten terwijl ze het gaspedaal vasthouden. Zodra de wielen 2-3 VOLLEDIGE ROTATIES hebben voltooid, neemt de motor naadloos de besturing over, waardoor de rijder zijn voeten op de voetsteunen kan plaatsen. Deze modus helpt het gevoel van abrupte versnelling te verminderen, wat nieuwere of jongere rijders kan overvallen. Om de passtand in/uit te schakelen:

1. Schakel de fiets in.
2. HOUD (+/-) tegelijkertijd VAST totdat P01 op het display verschijnt. (De fiets verlaat automatisch de programmamodus na 4 seconden geen gebruik)
3. Druk op de POWER (aan/uit)-knop totdat het display P09 toont. Druk op de (-) MINUS-knop zodat het display 00000 weergeeft.
4. Wacht 4 seconden totdat de fiets de P MODE (P-modus) verlaat, de fiets bevindt zich nu in de rijmodus.
   • Passtand: 00001
   • Rijmodus: 00000
5. Selecteer de gewenste versnelling om te werken.

Zodra uw kind bedreven is geworden met de fiets en u vertrouwen heeft in hun rijvaardigheid, kunt u beginnen met het overschakelen tussen modi.

RACE MODUS

DIRECTE GASREACTIE
Race Mode (racemodus) heeft een directe gasrespons en alle selecteerbare versnellingen stellen de fiets in staat de maximale snelheid te bereiken. Daarom is het cruciaal om ervoor te zorgen dat uw kind voldoende open ruimte voor zich heeft om veilig te rijden en mogelijke botsingen te vermijden. Om de RACE MODE (racemodus) in/uit te schakelen, voert u het volgende uit:

1. Zorg ervoor dat de fiets is uitgeschakeld.
2. Trek de linker voorrem in en houd deze tijdens het hele proces ingedrukt.
3. Schakel de fiets in.
4. Draai vijf keer snel aan de gashendel.
5. Laat de rem los.
6. Zet de fiets in de versnelling
7. De racemodus is nu klaar.

Het is raadzaam dat rijders geleidelijk wennen aan elk van de versnellingen/snelheidsinstellingen, beginnend met de loopstand (alleen e12) en doorlopend door versnellingen 1, 2, 3 en de racemodus. Het is niet raadzaam om versnellingen over te slaan of een rijder naar hogere versnellingen te brengen, tenzij ze ervaren en voorbereid zijn om dit te doen.

PROGRAMMAMODUS

1. Schakel de fiets in.
2. HOUD (+/-) tegelijkertijd VAST. Druk op POWER (aan/uit) om door de menuopties te bladeren. DRUK OP (+/-) om opties in of uit te schakelen.
   • P1 - Helderheid achtergrondverlichting: 1 Laagste instelling, 3 Hoogste instelling
   • P2 - Schakelen tussen km/u en mph
   • P4 - Automatische uitschakeling
     Deze functie is ontworpen om de fiets uit te schakelen en de batterij te sparen als deze is ingeschakeld. Het kan worden geconfigureerd van 0=Geen uitschakeling tot 60 minuten voordat de fiets wordt uitgeschakeld. De fiets wordt niet automatisch uitgeschakeld tijdens gebruik.
   • P9 - Schakelen tussen passtand en rijmodus

OPMERKING: De modi P3, P5-P8 zijn vastgelegd voor de bedieningsfuncties van de fietsen en mogen niet worden gewijzigd.

3. Door de POWER (aan/uit)-knop en (+) PLUS vast te houden, kunt u schakelen tussen de huidige, maximale en gemiddelde snelheid.

ZIE DE SPECIFICATIES SECTIE VOOR EEN VOLLEDIGE LIJST MET SNELHEDEN.

JUISTE REINIGINGSPROCEDURES

Volg deze richtlijnen bij het reinigen van uw elektrische loopfiets:

1. Schakel de stroom naar de loopfiets uit en koppel deze los van de oplader.
2. Begin met het grondig afspoelen van uw elektrische loopfiets met koud water om los vuil te verwijderen.
3. Maak een emmer met koud water klaar en voeg een mild, neutraal reinigingsmiddel toe, zoals afwasmiddel of een reiniger die is ontworpen om te wassen.
4. Gebruik een spons of een zachte doek om uw elektrische loopfiets schoon te maken en besteed speciale aandacht aan hardnekkig vuil. Indien nodig kunt u een milde reiniger of ontvetter gebruiken om hardnekkig vuil aan te pakken.
5. Zorg er na het reinigen voor dat u uw elektrische loopfiets grondig afspoelt met schoon water om eventuele reinigingsresten te verwijderen.
6. Droog uw elektrische loopfiets af met een zeem of een zachte doek. Vermijd het aan de lucht laten drogen, aangezien dit kan leiden tot dofheid en watervlekken. Inspecteer de fiets tijdens het drogen op eventuele beschadigingen of krassen.
7. Neem als veiligheidsmaatregel een langzame rit en gebruik de remmen meerdere keren. Dit helpt bij het drogen van de remmen en het herstellen van de normale remprestaties.

Hogedrukreinigers, zoals die verkrijgbaar zijn bij wasstraten met muntinworp, kunnen bepaalde onderdelen van uw elektrische loopfiets beschadigen. Houd er rekening mee dat water of lucht onder hoge druk schade kan veroorzaken aan bepaalde fietsonderdelen. Wees voorzichtig bij het reinigen. Vermijd het rechtstreeks spuiten op alle elektrische onderdelen van de fiets. Droog de fiets onmiddellijk af.

DE BATTERIJ OPLADEN

Het is belangrijk dat u uw batterij volledig oplaadt voor de eerste rit. Elke loopfiets wordt geleverd met een oplader die exclusief voor het model is ontworpen.
HET GEBRUIK VAN EEN ONJUISTE OPLADER VOOR UW FIETS KAN ERTOE LEIDEN DAT DE BATTERIJ NIET OPLAADT EN DE BATTERIJ KAN BESCHADIGEN.
U kunt de juiste oplader identificeren aan de hand van de onderstaande tabel:

Het is belangrijk om de batterij volledig op te laden voor de eerste rit. Controleer de batterijcapaciteit terwijl de stroom is ingeschakeld. We raden aan om de batterij op te laden wanneer het rode lampje gaat branden of na het rijden.

1. Steek de oplader in het stopcontact voordat u de batterijpoort op de fiets aansluit.
2. Steek de oplader in de batterijpoort op de fiets.
3. Zorg ervoor dat de oplader stevig is aangesloten op de poort.
   • Zorg ervoor dat de fiets wordt opgeladen in een droge en koele omgeving.
4. De oplader wordt automatisch uitgeschakeld nadat de batterij volledig is opgeladen.
   • Het opladen kan 2-4 uur duren.
5. LED-indicator
   • Rood = Opladen
   • Groen = Volledig opgeladen
6. Zodra de batterij volledig is opgeladen, koppelt u de oplader los van de fiets en trekt u de stekker van de oplader uit het stopcontact.

Bewaar de oplader NOOIT buiten
Plaats de uitgangskabel, het netsnoer en de oplader NOOIT op een nat oppervlak
Gebruik de oplader NOOIT met een defect netsnoer of beschadigde draden
Probeer NOOIT de oplader aan te sluiten met natte handen of in een extreem vochtige omgeving
Plaats de oplader NOOIT direct onder de zon
Gebruik de oplader NOOIT in ontvlambare en explosieve gebieden.
Koppel de oplader ALTIJD los van het stopcontact voordat u onderhoud of reiniging uitvoert.

PROBLEEMOPLOSSING

VOOR UW GEMAK HEBBEN WE EEN LIJST SAMENGESTELD MET VEELGESTELDE VRAGEN EN ANTWOORDEN VAN NIEUWE EIGENAREN

V: Wordt mijn fiets volledig opgeladen geleverd?
A: Nee, het is essentieel om de batterij volledig op te laden voor de eerste rit.

V: Waarom moet ik de fiets elke keer dat ik hem aanzet in de versnelling zetten?
A: Door de fiets in de versnelling te zetten, wordt ervoor gezorgd dat de bestuurder bewust de beslissing neemt om te rijden, waardoor onbedoelde versnelling wordt voorkomen wanneer hij er niet klaar voor is.

V: Hoe weet ik of de fiets in de racemodus staat?
A: Modus 1-3 stelt een topsnelheid in die wordt aangegeven door elke versnelling, in de racemodus staan alle versnellingen ingesteld op de maximale snelheid van de fiets. Als de fiets in de racemodus staat, is MAX zichtbaar op het digitale display.

V: Moet ik de fiets elke keer in de racemodus zetten?
A: Nee, zodra u heeft vastgesteld dat de rijder klaar is voor de racemodus, blijft de fiets in die modus totdat u deze deactiveert door het proces te herhalen.

SPECIFICATIES

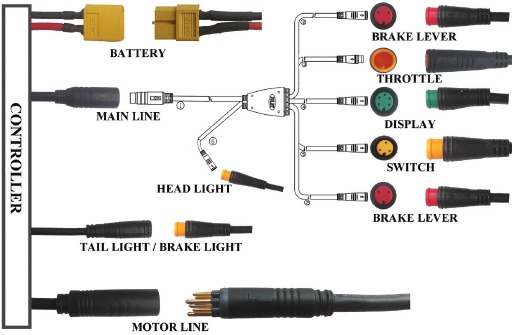

BEDRADINGSSCHEMA

LEES DE HANDLEIDING ZORGVULDIG DOOR VOOR GEBRUIK
We geven om de veiligheid en het comfort van onze klanten. Deze handleiding helpt u bij de juiste technieken voor het bedienen van uw Orion-loopfiets.
Voor meer informatie kunt u terecht op: https://orionmoto.com

Het niet correct monteren en onderhouden van uw elektrische loopfiets brengt een ernstig risico op letsel of overlijden van de berijder met zich mee.
Deze handleiding bevat cruciale informatie over veiligheid, prestaties en onderhoud. Het doel van deze gebruikershandleiding is om u te begeleiden bij het veilig gebruiken van uw fiets zoals bedoeld, zodat u er vele jaren plezier van kunt hebben.
Lees deze aandachtig door voordat u met uw nieuwe fiets begint te rijden en bewaar deze voor toekomstig gebruik. Als u twijfelt of vragen heeft, geef dan prioriteit aan uw veiligheid en neem contact op met de klantenservice van Orion Moto op 817-350-4520 of info@orionmoto.com.

UW VERZEKERINGSPOLISSEN DEKKEN MOGELIJK GEEN ONGEVALLEN MET BETREKKING TOT HET GEBRUIK VAN DEZE FIETS. NEEM CONTACT OP MET UW VERZEKERINGSMAATSCHAPPIJ OF AGENT OM DE BESCHIKBAARHEID VAN DE DEKKING TE VERIFIËREN.
DRAAG ALTIJD EEN GOED PASSENDE HELM WANNEER U OP UW FIETS RIJDT. RIJD NIET 'S NACHTS. VERMIJD RIJDEN IN NATTE OMSTANDIGHEDEN.

EEN PAAR WOORDEN OVER VEILIGHEID

Uw veiligheid en de veiligheid van anderen zijn erg belangrijk en het veilig bedienen van deze elektrische loopfiets is een belangrijke verantwoordelijkheid.

U kunt ERNSTIG GEWOND RAKEN als u de instructies niet opvolgt.

U kunt GEWOND RAKEN als u de instructies niet opvolgt.

Gebruik altijd een goedgekeurde helm en beschermende uitrusting

Nooit gebruiken op openbare wegen

Vervoer nooit passagiers of lading

Dit gedeelte bevat enkele van de belangrijkste informatie en aanbevelingen om u te helpen veilig op uw elektrische loopfiets te rijden.
Neem even de tijd om deze pagina's te lezen. Dit gedeelte bevat ook een speciale boodschap voor ouders en locatie-informatie voor de veiligheidslabels op uw elektrische loopfiets.

Voor uw veiligheid moet u deze handleiding zorgvuldig lezen en de instructies opvolgen. Uw elektrische loopfiets kan worden geleverd met aanvullende instructiebladen die betrekking hebben op functies die uniek zijn voor uw fiets. Zorg ervoor dat u de inhoud ervan leest en ermee vertrouwd raakt en bewaar ze samen met deze handleiding voor toekomstig gebruik. Vergeet niet dat elektrische loopfietsen in de meeste gebieden onder dezelfde wetten, regels en voorschriften vallen als motorvoertuigen.
Draag altijd een gecertificeerde helm wanneer u op uw fiets rijdt. Leer en volg de lokale en nationale verkeerswetten.
Alle belangrijke onderhouds- of afstellingswerkzaamheden aan uw fiets die niet in deze handleiding worden beschreven, moeten worden uitgevoerd door een erkende Orion-dealer. Als u zelf aanpassingen wilt doen, bevat deze handleiding belangrijke tips over hoe u dit kunt doen.

Alle aanpassingen die u aanbrengt, zijn geheel voor eigen risico. Gebruik uw fiets NIET voor freestyle- en stuntrijden, springen of wedstrijden. Rijd niet op uw fiets als een onderdeel beschadigd is of niet goed werkt. U moet, voor uw veiligheid en de veiligheid van andere gebruikers, een erkende Orion-dealer raadplegen voor vragen over reparaties of onderhoud.

Net als alle mechanische componenten zijn fietsen gevoelig voor slijtage en hoge spanningen. Verschillende materialen en componenten reageren verschillend op slijtage en spanningsvermoeidheid. Naarmate uw fiets ouder wordt, is het raadzaam om vaker inspecties uit te voeren op vervormde, gebarsten, verbogen of losse onderdelen. Deze omstandigheden kunnen leiden tot plotselinge uitval, waardoor er een risico op letsel voor de berijder ontstaat. Als een onderdeel gebarsten of gebroken is, RIJD ER NIET mee totdat de reparaties zijn uitgevoerd.

VOOR HET RIJDEN

1.
   ON- EN OFF-ROAD OMSTANDIGHEDEN: De toestand van het rij-oppervlak heeft een aanzienlijke invloed op uw veiligheid. Wees extra voorzichtig als het oppervlak nat is of zand, bladeren, kleine rotsen of ander losliggend vuil bevat. Verminder geleidelijk de snelheid van de fiets en rijd met verhoogd bewustzijn. Het zal langer duren en een grotere afstand vergen om tot stilstand te komen. Rem eerder en met zachtere kracht. Activeer altijd eerst de achterrem, zodat deze voldoende tijd en afstand heeft om effect te sorteren. Schakel vervolgens voorzichtig de voorrem in om de controle over de fiets te behouden. Een overhaaste toepassing van de voorrem kan leiden tot een over de kop slaan of een val. Oefen het juiste remgebruik onder gecontroleerde omstandigheden totdat u bedreven bent in effectief remmen onder alle wegomstandigheden.
2. LET OP: Staats- en federale voorschriften schrijven de installatie van een complete set reflectoren op fietsen voor. Bepaalde staats- en lokale wetten kunnen bovendien de opname van een waarschuwingsapparaat, zoals een claxon of bel, en in de meeste gevallen een licht voorschrijven. Het is cruciaal op te merken dat de fabrikant en vele juridische autoriteiten het rijden in het donker niet goedkeuren of aanmoedigen. Het zicht is aanzienlijk beperkt tijdens zonsopgang, schemering en nacht voor fietsers, automobilisten en omstanders. Als rijden in het donker onvermijdelijk is, neem dan extra voorzorgsmaatregelen door voor- en achterlichten te gebruiken, knipperlichten op uw armen te dragen, lichtgekleurde kleding aan te trekken en uw route te plannen om goed verlichte gebieden te doorkruisen en zware verkeerszones te vermijden.
3. OPMERKING: Het is essentieel om altijd beschermende schoenen te dragen tijdens het fietsen en loszittende kleding te vermijden. Om te voorkomen dat een broek of andere losse kleding verstrikt raakt in het kettingwiel, kunt u overwegen om een manchetband of broekklem te dragen. Voor meer veiligheid wordt aanbevolen om beschermende lange mouwen en broeken, handschoenen, oogbescherming en een DOT/CPSC-goedgekeurde helm, samen met elleboog- en kniebeschermers te dragen. Het gebruik van een helm is in veel staten wettelijk verplicht en is consequent aan te raden voor uw algehele veiligheid.
4.
   WAARSCHUWING BIJ NAT WEER: Inspecteer uw remmen regelmatig, omdat de mogelijkheid om te stoppen cruciaal is voor uw veiligheid. Wees voorzichtig bij nat weer, omdat de wegen glad worden en scherpe bochten moeten worden vermeden. Sta extra afstand toe om te stoppen, omdat remmen minder efficiënt zijn als ze nat zijn. Wees alert op bladeren, los grind en ander vuil op de weg, omdat deze ook de remafstand kunnen verlengen. Vermijd indien mogelijk rijden bij nat weer, omdat verminderd zicht en controle het risico op ongevallen en letsel vergroten.
5.
   De meest effectieve verdediging voor een elektrische loopfietsrijder tegen ongevallen is om waakzaam en bewust te blijven van de wegomstandigheden en het verkeer in de omgeving. Vermijd het dragen van iets dat uw zicht of gehoor belemmert.
6. Draag tijdens het rijden ALTIJD EEN DOT/CPSC-GOEDGEKEURDE FIETSHELM. Het kan uw leven redden.
7. Houd u aan alle verkeersregels. Veel verkeersregels zijn van toepassing op zowel fietsers als automobilisten. Houd u aan alle staats- en lokale verkeersregels, borden en signalen. Raadpleeg uw plaatselijke politiebureau voor informatie over fietslicenties en -inspectie, evenals de wettelijke gebieden om op uw fiets te rijden.
8. ON- EN OFF-ROAD BEDIENING: Vermijd verschillende gevaren op de weg, waaronder afvoerroosters, kuilen, sporen, zachte wegkanten, grind, natte bladeren, oneffen bestrating, spoorwegovergangen, putdeksels, stoepranden, verkeersdrempels, plassen en vuil, omdat deze uw rijgedrag kunnen beïnvloeden en mogelijk tot verlies van controle kunnen leiden. Als u zich in dergelijke gebieden bevindt, pas dan uw snelheid en remtechniek dienovereenkomstig aan.
9. Als er onderdelen losraken tijdens het rijden, (STOP ONMIDDELLIJK!!) en draai ze vast, of breng ze naar een erkende Orion-dealer voor reparatie.

OM LETSEL TE VOORKOMEN, IS HET ABSOLUUT NOODZAKELIJK DAT DIT PRODUCT VOOR GEBRUIK GRONDIG WORDT GEMONTEERD. WE RADEN TEN ZEERSTE AAN OM DE COMPLETE MONTAGEHANDLEIDING DOOR TE NEMEN EN DE CONTROLES UIT TE VOEREN DIE IN DE GEBRUIKERSHANDLEIDING WORDEN BESCHREVEN VOOR HET RIJDEN.
Een kort moment dat u vóór elke rit doorbrengt, kan uw veiligheid en het algehele plezier van uw rijervaring aanzienlijk verbeteren. Neem vóór elke rit de gewoonte aan om de volgende veiligheidscontroles uit te voeren:

• Ga voor de elektrische loopfiets staan met de achterkant naar achteren, waarbij u het voorwiel tussen uw benen vastzet. Probeer het stuur te draaien om ervoor te zorgen dat het stationair blijft. Til de fiets op door aan het stuur te trekken; er mag geen beweging zijn.
• Duw het voorwiel van links naar rechts om ervoor te zorgen dat het stevig aanvoelt en niet wiebelt. Til het voorwiel op aan het stuur en sla het met de hiel van uw hand naar beneden om een stevige bevestiging te bevestigen. Draai het voorwiel om er zeker van te zijn dat het niet wiebelt of de vork of remblokken raakt.
• Probeer de stoel op te tillen, naar beneden te duwen en te draaien om te bevestigen dat deze stevig is vastgedraaid.
• Inspecteer de verbinding van de voetsteunen met het frame en zorg ervoor dat er geen schroefdraad zichtbaar is. De voetsteun moet stevig en evenwijdig aan de grond aanvoelen.
• Breng de rem(men) aan en zorg ervoor dat ze stevig aanvoelen. Draai aan het/de wiel(en) en bedien de remmen om te controleren of ze het/de wiel(en) effectief stoppen.
• Controleer of accessoires (indien aanwezig) stevig zijn bevestigd en geen bewegende onderdelen raken. Zorg ervoor dat alle reflectoren op hun plaats en intact zijn.
• Zet nu uw GOEDGEKEURDE VEILIGHEIDSHELM op en geniet van uw rit. Uw veiligheid is slechts een minuut waard. Lees en volg bovendien de waarschuwingen en instructies in deze handleiding.

VEILIGHEIDSAPPARATUUR

Orion Moto promoot het gebruik van veiligheidsapparatuur tijdens het gebruik van uw elektrische loopfiets; de volgende lijst is een adviserende richtlijn van de apparatuur die moet worden aangeschaft voordat u uw elektrische loopfiets voor de eerste keer gebruikt, en die moet worden gebruikt voor elke rit, ongeacht de ervaring en het vaardigheidsniveau.

HELM: Een helm is het belangrijkste onderdeel van de beschermende uitrusting en moet te allen tijde worden gedragen wanneer er op de elektrische loopfiets wordt gereden. Zorg ervoor dat de helm goed aansluit op de gebruiker, stevig is vastgemaakt en goed zicht rondom biedt. Een slecht passende of losse helm kan losraken tijdens een incident en dan helemaal geen bescherming meer bieden.
OOGBESCHERMING: Aanbevolen om oogletsel te voorkomen en te voorkomen dat takken, insecten, stof of zand uw gezicht raken en u afleiden. Zonnebrillen bieden waarschijnlijk geen adequate fysieke bescherming.
HANDSCHOENEN: Er moeten beschermende handschoenen worden gedragen die voorkomen dat de berijder de remhendels of bedieningselementen bedient.
SCHOEISEL: Beschermend schoeisel wordt aanbevolen. NOOIT OP BARE VOETEN GEBRUIKEN
KLEDING: Armen en benen moeten bedekt zijn om schaafwonden aan het lichaam te verminderen, zelfs bij warm weer. Tijdens het rijden moeten beschermende lange mouwen en broeken worden gedragen.

BERICHT AAN RIJDERS

Uw veiligheid is van het grootste belang voor Orion Moto. Daarom raden we u ten zeerste aan dit bericht te lezen voordat u deze elektrische loopfiets gebruikt. Weloverwogen beslissingen nemen over of, wanneer en hoe u op deze elektrische loopfiets rijdt, kan aanzienlijk bijdragen aan het voorkomen van ongevallen.

ZAKEN OM TE OVERWEGEN

De eerste beslissing die u moet overwegen, is of u klaar bent om te rijden. Rijvaardigheid verschilt sterk van persoon tot persoon, en leeftijd en grootte zijn niet de enige bepalende factoren.

FYSIEKE VAARDIGHEID
Een essentiële factor om te overwegen is dat rijders voldoende groot moeten zijn om de elektrische loopfiets te kunnen dragen, erop te stappen en comfortabel op het zadel te kunnen zitten met beide voeten op de grond. Bovendien moeten ze gemakkelijk de remmen, het gas en alle andere bedieningselementen kunnen bereiken en bedienen.
Als u vaststelt dat u klaar bent om deze elektrische loopfiets veilig te bedienen, zorg er dan voor dat u de gebruikershandleiding grondig leest en begrijpt voordat u gaat rijden. Zorg er ook voor dat u een helm en andere geschikte rijuitrusting heeft en draag deze altijd tijdens het bedienen van de elektrische loopfiets of wanneer u erop zit.

VEILIG EN VERANTWOORD RIJDEN
Wanneer u veiligheid voorop stelt, kunt u genieten van meer gemoedsrust en kunt u meer uren veilig off-road rijden.

LADEN, ACCESSOIRES & AANPASSINGEN
Orion Moto heeft de elektrische loopfiets speciaal ontworpen voor solorijders. Het is niet bedoeld om een passagier of lading te vervoeren. De aanwezigheid van een passagier of lading kan uw vermogen belemmeren om te manoeuvreren en het evenwicht en de controle over de elektrische loopfiets te behouden.

Bovendien kan het overschrijden van gewichtslimieten of het dragen van een onevenwichtige lading de handling, het remmen en de stabiliteit van de fiets aanzienlijk beïnvloeden. Het toevoegen van accessoires of het aanbrengen van aanpassingen die het originele ontwerp en de prestaties van deze elektrische loopfiets veranderen, kan de veiligheid ervan in gevaar brengen. Bovendien zal het gewicht van eventuele accessoires de maximale belasting verminderen die de elektrische loopfiets kan dragen.
Het wordt ten zeerste aanbevolen om geen lading op deze elektrische loopfiets te vervoeren om optimale veiligheid en prestaties te garanderen.

ACCESSOIRES
Het wordt ten zeerste aanbevolen om uitsluitend Orion Moto Genuine Parts and Accessories te gebruiken die expliciet zijn ontworpen, goedgekeurd en getest voor uw elektrische loopfiets. Aangezien Orion Moto niet alle andere accessoires kan testen, draagt u zelf de verantwoordelijkheid voor de juiste selectie, installatie en het gebruik van niet-Orion Moto accessoires. Vraag uw dealer om hulp en houd u consequent aan deze richtlijn:
Zorg ervoor dat het accessoire:

• De bodemvrijheid en hellingshoek niet vermindert
• De stuuruitslag beperkt
• Uw rijpositie verandert
• De bediening van de bedieningselementen belemmert
• Geen elektrische componenten of batterij wijzigt, belemmert of aansluit

AANPASSINGEN
We raden u ten zeerste aan om geen originele apparatuur te verwijderen of uw elektrische loopfiets op enigerlei wijze aan te passen die het ontwerp of de werking ervan zou veranderen. Dergelijke wijzigingen kunnen de handling, stabiliteit en het remmen van uw elektrische loopfiets ernstig aantasten, waardoor het onveilig is om erop te rijden.
We raden u ook aan om geen wijzigingen aan te brengen of apparatuur te verwijderen die de elektrische loopfiets in uw omgeving illegaal zou maken.

VIDEO-TUTORIALS
BEZOEK HTTPS://ORIONMOTO.COM/SUPPORT VOOR EEN INSTALLATIEVIDEO

REGISTREER UW PRODUCT
https://orionmoto.com/warranty-registration/

INSTALLATIE EN ONDERSTEUNING
https://orionmoto.com/support/

ORION MOTO
5029 Martin Luther King Freeway
Fort Worth, TX 76119
817.350.4520
https://orionmoto.com

Referenties

• Locate a Dealer | Best Electric Balance Bikes & Dirt Bikes
• Support - ORION MOTO
• Orion Moto | The Ultimate Alternative For Performance & Durability
• Support - ORION MOTO
• Product Registration - ORION MOTO
• Support - ORION MOTO

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Orion e12x 2024, e16x 2024, e20x 2024 Handleiding

Beschikbare talen
