Greenheck CUE, CUBE handleiding

Inleiding

Lees deze instructies en bewaar ze voor toekomstig gebruik. Lees zorgvuldig voordat u probeert het beschreven product te monteren, installeren, bedienen of onderhouden. Bescherm uzelf en anderen door alle veiligheidsinformatie in acht te nemen. Het niet naleven van deze instructies leidt tot het vervallen van de productgarantie en kan leiden tot persoonlijk letsel en/of materiële schade.

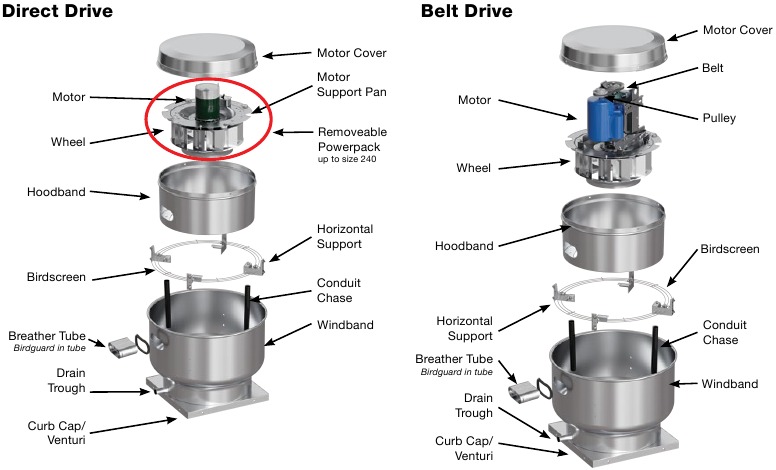

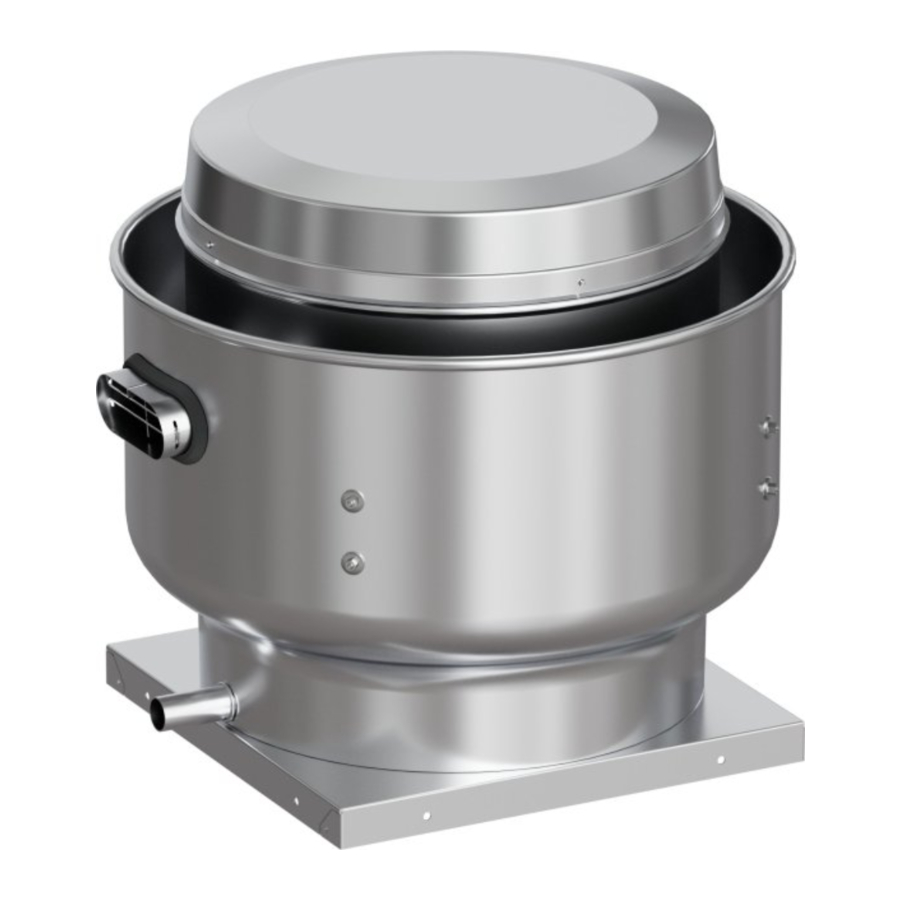

Direct aangedreven opwaartse centrifugale afzuigventilator

Deze ventilatoren zijn speciaal ontworpen voor toepassingen aan het dak en de muur. De maximale continue bedrijfstemperatuur voor ventilatormaten 099-300 is 400°F (204°C) en voor ventilatormaten 060-095 is 130°F (54°C). Direct aangedreven ventilatoren zijn verkrijgbaar met nominale wiel diameters variërend van 9 tot 30 inch (229 tot 762 mm) (060-300 unite maten). Elke ventilator moet een permanent bevestigd, door de fabrikant gestempeld metalen naamplaatje hebben met het modelnummer en het individuele serienummer.

Riem aangedreven opwaartse centrifugale afzuigventilator

Deze ventilatoren zijn speciaal ontworpen voor toepassingen aan het dak en de muur. De maximale continue bedrijfstemperatuur is 400°F (204°C). Riem aangedreven ventilatoren zijn verkrijgbaar met nominale wiel diameters variërend van 10 tot 48 inch (254 tot 1219 mm) (099-480 unite maten). Elke ventilator moet een permanent bevestigd, door de fabrikant gestempeld metalen naamplaatje hebben met het modelnummer en het individuele serienummer.

Ontvangst

Controleer bij ontvangst van het product of alle items aanwezig zijn aan de hand van het afleveringsbewijs of de paklijst. Inspecteer elke krat of doos op transportschade voordat u de levering accepteert. Waarschuw de vervoerder voor eventuele schade die is vastgesteld. De klant maakt een aantekening van de schade (of het tekort aan items) op het afleveringsbewijs en alle exemplaren van de vrachtbrief die medeondertekend is door de leverende vervoerder. Neem bij schade onmiddellijk contact op met uw vertegenwoordiger. De fabrikant is niet verantwoordelijk voor fysieke schade aan het apparaat na acceptatie.

Uitpakken

Controleer of alle vereiste onderdelen en de juiste hoeveelheid van elk item zijn ontvangen. Als er items ontbreken, meld dan tekorten aan uw lokale vertegenwoordiger om het verkrijgen van ontbrekende onderdelen te regelen. Soms is het niet mogelijk dat alle items voor het apparaat samen worden verzonden vanwege de beschikbaarheid van transport en vrachtwagenruimte. Bevestiging van verzending(en) moet beperkt blijven tot alleen items op de vrachtbrief.

Niet optillen aan de ventilatorkap. Vermijd het optillen van ventilatoren op een manier die ventilatoronderdelen buigt of vervormt. Steek nooit stroppen of balken door de venturi van de ventilator. Ventilatoren met speciale coatings of verven moeten tijdens de behandeling worden beschermd om schade te voorkomen.

Behandeling

Directe en riem aangedreven units
Tot en met maat 240, indien aanwezig, gebruik de hijspunten Zie Afbeelding 1. Voor maten 300 en groter, of als de hijspunten niet aanwezig zijn, gebruik de horizontale steunen.

Gebruik bij het optillen van een unit op het dak de vier hijspunten op het aandrijf frame of de twee hijspunten op de lager plaat, indien aanwezig, zie Afbeelding 2

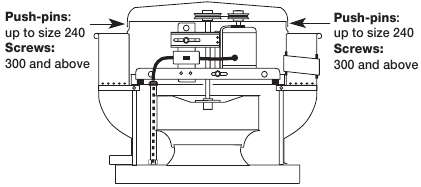

Afb.2
voor hijspunten. Toegang tot het aandrijf frame wordt verkregen door push-pin gereedschapsloze bevestigingsmiddelen of het verwijderen van de schroeven die in Afbeelding 3.

Afb.3

De afdekking kan vervolgens worden verwijderd en op een vlakke ondergrond worden geplaatst in een gebied dat beschermd is tegen sterke wind.

Wanneer de directe en/of riem aangedreven unit zich op het dak bevindt, verplaatst u de ventilator naar de gewenste locatie met behulp van hijspunten en bevestigt u deze stevig door de montagegaten in de basis. Afhankelijk van de dikte van het dakmateriaal kunnen vulplaten nodig zijn.

De stroomsterkte en spanningswaarden van de motor moeten worden gecontroleerd op compatibiliteit met de voedingsspanning voordat de definitieve elektrische aansluiting wordt gemaakt. Voor directe en/of riem aangedreven installaties moet de elektrische voeding worden geleid door de kabelgoot die zich bevindt tussen de dakkap en de onderkant van het motorcompartiment of door de ontluchtingsbuis. De bedrading moet voldoen aan de lokale en nationale voorschriften.

Opslag

Ventilatoren zijn beschermd tegen schade tijdens transport. Als de unit niet onmiddellijk kan worden geïnstalleerd en bediend, moeten er voorzorgsmaatregelen worden genomen om aantasting van de unit tijdens opslag te voorkomen. De gebruiker aanvaardt de verantwoordelijkheid voor de ventilator en accessoires tijdens opslag. De fabrikant is niet verantwoordelijk voor schade tijdens opslag. Deze suggesties worden uitsluitend als een service aan de gebruiker verstrekt.

Binnen

De ideale omgeving voor de opslag van ventilatoren en accessoires is binnenshuis, bovengronds, in een atmosfeer met een lage luchtvochtigheid die is afgesloten om het binnendringen van opwaaiend stof, regen of sneeuw te voorkomen. De temperatuur moet gelijkmatig worden gehouden tussen 30° tot 110°F (-1° tot 43°C) (grote temperatuurschommelingen kunnen condensatie en "zweten" van metalen onderdelen veroorzaken). Alle accessoires moeten binnenshuis worden opgeslagen in een schone, droge atmosfeer. Verwijder eventuele ophopingen van vuil, water, ijs of sneeuw en veeg droog voordat u naar de opslag binnenshuis verhuist. Om "zweten" van metalen onderdelen te voorkomen, laat u koude onderdelen op kamertemperatuur komen. Om onderdelen en verpakkingen te drogen, gebruikt u een draagbare elektrische kachel om eventuele vochtophoping te verwijderen. Laat de afdekkingen los om luchtcirculatie mogelijk te maken en periodieke inspectie mogelijk te maken.

De unit moet ten minste 3-1/2 inch (89 mm) van de vloer worden opgeslagen op houten blokken die bedekt zijn met vochtwerend papier of polyethyleenfolie. Er moeten gangpaden tussen onderdelen en langs alle wanden worden voorzien om luchtcirculatie en ruimte voor inspectie mogelijk te maken.

Buiten

Ventilatoren die zijn ontworpen voor toepassingen buitenshuis kunnen buitenshuis worden opgeslagen, indien absoluut noodzakelijk. Er zijn wegen of gangpaden nodig voor mobiele kranen en transportmaterieel.

De ventilator moet op een vlakke ondergrond worden geplaatst om te voorkomen dat er water in de ventilator lekt. De ventilator moet op een voldoende aantal houten blokken worden geplaatst, zodat deze zich boven het water- en sneeuwniveau bevindt en voldoende blokkering heeft om te voorkomen dat deze in zachte grond zakt. Plaats de onderdelen ver genoeg uit elkaar om luchtcirculatie, zonlicht en ruimte voor periodieke inspectie mogelijk te maken. Om waterophoping te minimaliseren, plaatst u alle ventilatoronderdelen op blokkeersteunen zodat regenwater wegstroomt.

Bedek onderdelen niet met plastic folie of zeilen, omdat deze condensatie van vocht uit de lucht veroorzaken die door verwarmings- en koelcycli gaat. Ventilatorwielen moeten worden geblokkeerd om te voorkomen dat ze gaan draaien als gevolg van sterke wind.

Inspectie en onderhoud tijdens opslag

Inspecteer ventilatoren eenmaal per maand tijdens opslag. Houd een overzicht bij van de uitgevoerde inspectie en het uitgevoerde onderhoud.

Als er vocht- of vuilophopingen op onderdelen worden aangetroffen, moet de bron worden opgespoord en geëlimineerd. Draai bij elke inspectie het wiel met de hand tien tot vijftien omwentelingen om smeermiddel in de motor te verdelen. Als de verf begint te verslechteren, moet worden overwogen om bij te werken of opnieuw te schilderen. Ventilatoren met speciale coatings vereisen mogelijk speciale technieken voor het bijwerken of repareren.

Bewerkte onderdelen die zijn gecoat met roestpreventie moeten onmiddellijk in goede staat worden hersteld als er tekenen van roest optreden. Verwijder onmiddellijk de originele roestwerende coating met petroleum oplosmiddel en reinig met pluisvrije doeken. Poets eventuele resterende roest van het oppervlak met een crocusdoek of fijn schuurpapier en olie. Vernietig de continuïteit van de oppervlakken niet. Veeg grondig schoon met Tectyl^® 506 (Ashland Inc.) of het equivalent. Voor moeilijk bereikbare interne oppervlakken of voor incidenteel gebruik, overweeg het gebruik van Tectyl^® 511M Rust Preventive, WD-40® of het equivalent.

Verwijderen uit opslag

Aangezien ventilatoren uit opslag worden verwijderd om op hun definitieve locatie te worden geïnstalleerd, moeten ze op een vergelijkbare manier worden beschermd en onderhouden totdat de ventilatorapparatuur in bedrijf wordt genomen.

Installatie, probleemoplossing en vervanging van onderdelen mogen alleen worden uitgevoerd door gekwalificeerd personeel. Raadpleeg en volg alle toepasselijke nationale, staats- en lokale voorschriften. Deze zullen dit document vervangen.

Dimensionale gegevens

Directe aandrijving

Riem aandrijving

• Alle afmetingen zijn in inches(millimeters).
  * Vorige maat, geen fysieke productwijziging met nieuwe maat
  ** Het geschatte gewicht in lbs. (kg.) is de grootste gecatalogiseerde open druipwaterdichte motor.
• "Dakkap" is de binnenafmeting van de dakkap
• De dakopstand moet 11/2 inch.(38 mm) minder zijn dan de dakkap om ruimte te bieden aan dakbedekking en knipperen.
• Dak-/muuropening is een vierkante afmeting

Installatie

Algemene ventilatie-installatie

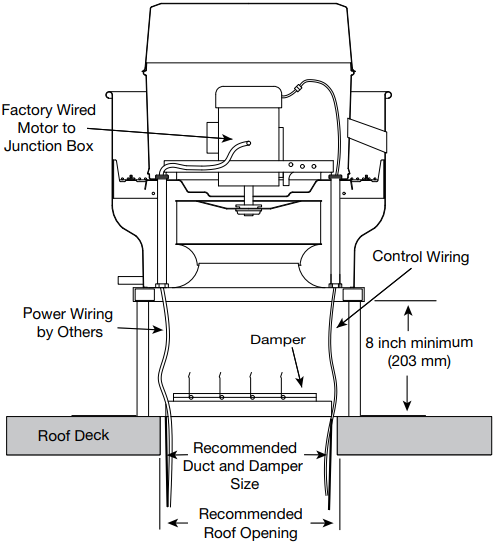

Figuur 4 - Typische dakmontage-installatie

1. Snijd op het dakoppervlak een gat van de juiste grootte en volg de instructies van de fabrikant voor de installatie van de dakopstand. Kit en bekleed de dakopstand om een waterdichte afdichting te garanderen.
2. Als de unit is uitgerust met een terugslagklep, moet deze nu worden geïnstalleerd.
3. Om toegang te krijgen tot het motorcompartiment voor maten kleiner dan 300, drukt u tegelijkertijd op twee aangrenzende gereedschapsloze pushpin-bevestigingsmiddelen en trekt u de motorafdekking weg. Voor maten 300 en groter verwijdert u de schroeven.

4a. Gebruik bij ventilatoren met riemaandrijving de hijspunten of hijsogen op het aandrijfframe of de lagerplaat om de unit op te tillen en bovenop de dakopstand te plaatsen. Raadpleeg Figuur 1 en 2.

Figuur 5 - Dakopstandinstallatie

4b. Gebruik bij ventilatoren met directe aandrijving de hijspunten of haken onder de horizontale steunen om de unit op te tillen en bovenop de dakopstand te plaatsen. Raadpleeg Figuur 1 en 2.

5. Zet de ventilator vast aan de dakopstand met behulp van minimaal acht houtschroeven, metaalschroeven of andere geschikte bevestigingsmiddelen. Afhankelijk van de installatie van de dakopstand en het dakbedekkingsmateriaal kunnen vulplaten nodig zijn.
6. Controleer of de stroomtoevoer is uitgeschakeld voordat u de ventilatormotor op de stroombron aansluit.
7. Voor commerciële keukens en UL-gecertificeerde noodrookbeheertoepassingen moet de elektrische voeding het motorcompartiment binnengaan via de ontluchtingsbuis. Voor andere niet-ontvlambare toepassingen kan de elektrische voeding via de kabelgoot tussen de dakopstandkap en de onderkant van het motorcompartiment worden geleid.
8. Sluit de voedingskabel aan op de motor zoals aangegeven op het typeplaatje van de motor of het deksel van de aansluitdoos. Controleer of de stroombron compatibel is met de vereisten van uw apparatuur.
9. Controleer of het ventilatorwiel vrij kan draaien en centreer het indien nodig opnieuw. Controleer of de stelschroef/schroeven goed vastzitten.
10. Controleer of alle bevestigingsmiddelen goed vastzitten.
11. Monteer en bedraad de veiligheidsschakelaar onder de motorafdekking. Bedraad de bedieningsschakelaars op maaiveldniveau, zie Figuur 6.

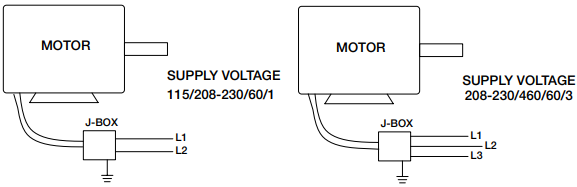

    Figuur 6 - Typisch bedradingsschema
12. Plaats de motorafdekking terug.

Vari-Green®-bedrading

Raadpleeg voor Vari-Green-bedrading de Vari-Green Motor en bedieningselementen installatie, bediening en onderhoud Handleiding voor volledige bedradings- en bedieningsinstructies.

Zijwandmontage-installatie

1a. Dakopstand: Snijd een gat van de juiste grootte in de muur voor montage door de muur (aanbevolen) of montage aan de buitenkant en volg de instructies van de fabrikant voor de installatie van de dakopstand.

1b. Wandbeugel: Snijd een gat van de juiste grootte in de muur voor montage aan de buitenkant. Als de unit is uitgerust met een terugslagklep, moet deze nu in het leidingwerk/de muuropening worden geïnstalleerd.

2. Monteer de dakopstand of wandbeugel aan de muur met minimaal acht 3/8 inch bevestigingsmiddelen rond de flens. Kit en bekleed de dakopstand of wandbeugel om een waterdichte afdichting te garanderen.
3. Alleen dakopstand: Als de unit is uitgerust met een terugslagklep, moet deze nu worden geïnstalleerd.
4. Til de ventilator op zijn plaats. Ondersteun de unit NIET door de kapband tijdens de installatie.

5a. Dakopstand: Richt de ventilator zo dat de vetgoot naar beneden wijst en zet de ventilator vast aan de dakopstand met behulp van minimaal acht houtschroeven, metaalschroeven of andere geschikte bevestigingsmiddelen.

5b. Wandbeugel: Richt de ventilator zo dat de vetgoot naar beneden wijst en zet de ventilator vast aan de beugel met behulp van de meegeleverde bevestigingsmiddelen.

6. Volg stap 6 tot en met 12 van de installatie-instructies voor algemene ventilatie.

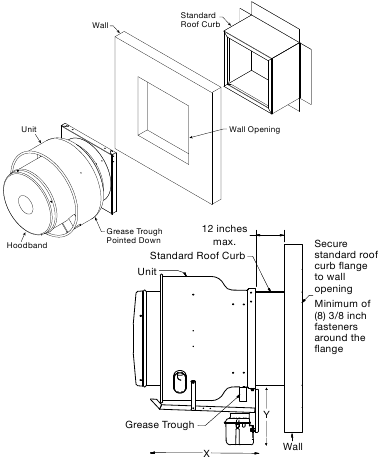

   Figuur 7 - Typische zijwandmontage-installatie (door de muur)

OPMERKING: Als u een scharnier gebruikt, moet uw ventilator minimaal 20 cm van de muur verwijderd zijn.

OPMERKING: Installeer uw ventilator niet meer dan 30 cm van de muur.

Installatie in een commerciële keuken

Figuur 8 Typische dakmontage-installatie

Installaties in commerciële keukens moeten voldoen aan NFPA 96. Controleer de lokale en nationale voorschriften voor deze installaties en raadpleeg de lokale autoriteiten voor andere specifieke eisen.

1. Snijd op het dakoppervlak een gat van de juiste grootte en volg de instructies van de fabrikant voor de installatie van de dakopstand. Kit en bekleed de dakopstand om een waterdichte afdichting te garanderen.
2. Als de unit/dakopstand is uitgerust met een terugslagklep. Installeer deze NIET.

Voer stap 3 - 12 uit van de installatie van algemene ventilatie.

• De grootte van het kanaal moet gelijk zijn aan of groter zijn dan de inlaatopening van de ventilator.
• Om te voldoen aan NFPA 96, moet de ventilatoruitlaat minimaal 1016 mm (40 inch) boven het dakoppervlak en minimaal 3048 mm (10 ft.) van een luchtinlaat van een gebouw verwijderd zijn.
• Volgens NFPA 96 moet het leidingwerk naar een opwaartse uitblaasventilator worden vervaardigd van en ondersteund door koolstofstaal van niet minder dan nr. 6 MSG (1,52 mm) of roestvrij staal van niet minder dan nr. 18 MSG (1,21 mm) dikte. De leiding moet ook minimaal 457 mm (18 inch) boven het dakoppervlak uitsteken.
• Zorg ervoor dat een minimum luchtsnelheid van 500 ft/min door de leiding wordt gehandhaafd volgens NFPA 96, clausule 8.2.1.1, editie 2014 en UL 705 Supplement SC, Issue #7, clausule 6.2, 14 oktober 2013.
• De volgende accessoires kunnen vereist zijn door NFPA 96, afhankelijk van de installatie: vetopvangbak, scharnierset of scharnierende basis, reinigingspoort en ontluchte dakopstand.
• Minimale kanaalsnelheden moeten worden gehandhaafd in toepassingen voor afzuiging van keukens. Als een snelheidsregelaar wordt gebruikt, zorg er dan voor dat aan alle toepasselijke voorschriften wordt voldaan.

Installatie van een vetvanger

De polypropyleen vetvanger is ontworpen om vetresten op te vangen en drainage op het dakoppervlak te voorkomen. Volg alle lokale voorschriften, evenals de National Fire Protection Agency (NFPA) waar van toepassing.

NFPA 96: Upblast ventilatoren moeten een afvoer hebben die is gericht op een gemakkelijk toegankelijke en zichtbare vetopvangbak van maximaal 1 gallon (3,8L) Document 476370 of 481936 (voor zijwandmontage) - Grease Trap Installation, Operation and Maintenance Manual voor onderdelenlijst en specifieke installatie-instructies.

Onderhoud van de vetvanger
Regelmatige inspectie van de vetvanger wordt aanbevolen. Afhankelijk van de hoeveelheid vet die door de ventilator wordt afgevoerd, moet de vetvanger regelmatig worden gereinigd om een goede werking te garanderen.

• Controleer de vetabsorbeerder (indien aanwezig) elke maand. Vervang de vetabsorbeerder na elke reiniging en/of indien nodig tussen de reinigingen door.
• Vervangende vetabsorbeerders (P/N 476084) kunnen worden besteld bij uw plaatselijke vertegenwoordiger.

Scharnierinstallatie

NFPA 96: Upblast afzuigventilatoren moeten worden voorzien van een scharnier.

Raadpleeg de vermelde installatie-, bedienings- en onderhoudshandleidingen voor onderdelenlijst en specifieke installatie-instructies:

Document 481937 - Scharnierset voor zijwandmontage
Document 481366 - Beugelscharnierset
Document 462865/462866 - Scharnierset

UL-geliste noodrookregeling installatie

Afbeelding 9 - Typische dakmontage-installatie

Elektrische aansluiting
Voor aangedreven eenheden in noodrookverwijderingsinstallaties moet de stroomsterkte en spanningswaarde van de motor worden gecontroleerd op compatibiliteit met de voedingsspanning vóór de definitieve elektrische aansluiting. Ook mag de motor zelf geen thermische overbelastingsbeveiliging hebben.

De elektrische voeding moet het motorcompartiment binnengaan via de ontluchtingsbuis en de ontkoppeling moet buiten het motorcompartiment van de ventilator worden gemonteerd. Noodrookafzuigventilatoren kunnen ook een geïsoleerde stroomvoorziening vereisen, zodat als de stroom naar het gebouw wordt afgesneden in geval van brand, de ventilator blijft werken. Raadpleeg de lokale en nationale elektrische voorschriften voor noodrookafzuigventilatoren. Raadpleeg de lokale autoriteiten voor uw specifieke eisen.

Weergave van UL-gelabelde stroomventilator voor rookcontrolesystemen

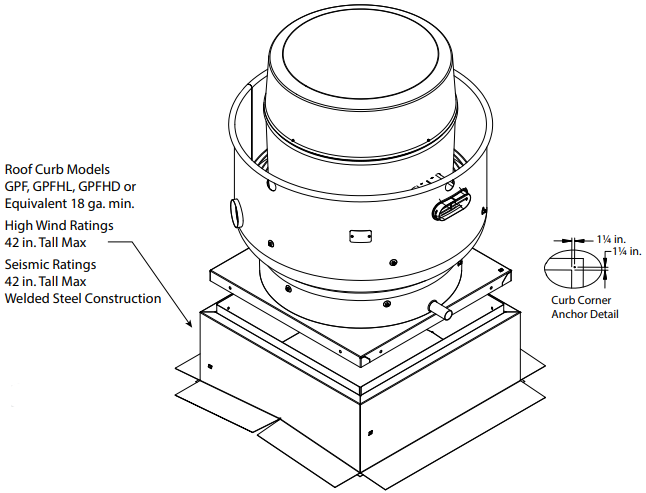

Montage voor installatie onder zware omstandigheden

Dit werk mag alleen worden uitgevoerd door gekwalificeerde installateurs. De fabrikant aanvaardt geen aansprakelijkheid voor schade als gevolg van de installatie.
Installatie-instructies voor seismische belastingen zijn slechts aanbevelingen. Het uiteindelijke ontwerp moet worden bepaald door de Structureel Ingenieur van Record (SEOR), inclusief de vereisten voor de constructie van de drempel, de montage van de unit op de drempel en de montage van de drempel op de constructie.

Ventilator-naar-drempelmontage: zelfborende bevestigingsmiddelen van 5/16 inch (7,9 mm) moeten aan elke kant van de ventilator worden geïnstalleerd met één bevestigingsmiddel op 4 inch (102 mm) van elke rand en één bevestigingsmiddel in het midden, zie Afbeelding 10. De bevestigingsmiddelen moeten gelijkmatig worden verdeeld.

Afbeelding 10 - Ventilator-naar-drempelmontage

Optionele montage met scharnierende basis: voor installaties met de optionele scharnierende basisaccessoire moet de ventilator aan de scharnierende basis en drempel worden bevestigd met behulp van het juiste aantal bevestigingsmiddelen zoals weergegeven in het gedeelte "Ventilator-naar-drempelmontage". Alle bevestigingsmiddelen moeten worden geïnstalleerd door de drempelkap van de ventilator, de scharnierende basis en de drempel. Alle bevestigingsmiddelen moeten opnieuw worden geïnstalleerd telkens wanneer de ventilator open is gekanteld, zie Afbeelding 11.

Afbeelding 11 - Bevestigingsmiddelen

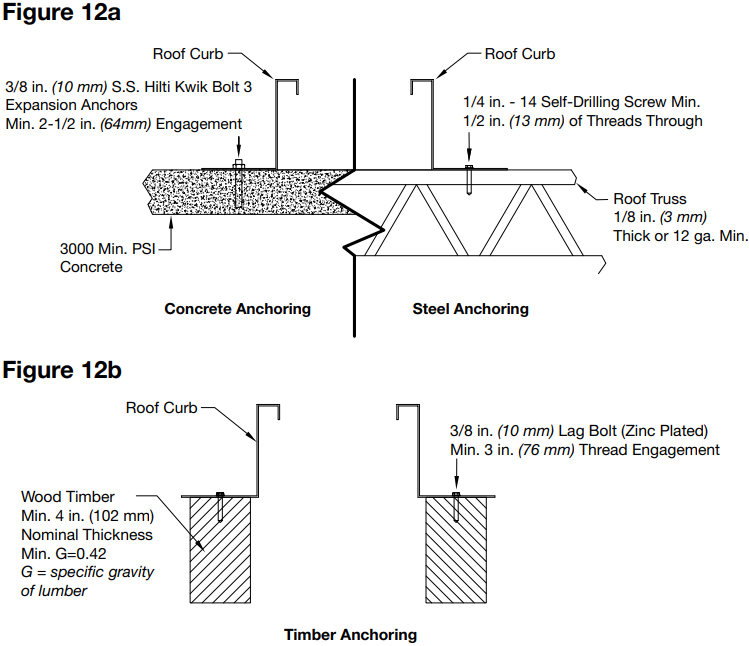

Drempel-naar-dek montage: Bevestigingsmiddelen moeten zich aan alle vier de zijden van de drempel bevinden, Afbeeldingen 12a en 12b.

Alle afmetingen zijn in inches (millimeters).

Controles vóór het starten

1. Controleer of alle bevestigingsmiddelen en stelschroeven goed vastzitten. Het wiel moet vrij kunnen draaien en uitgelijnd zijn zoals weergegeven in Afbeelding 13.

   Afbeelding 13 Wieloverlap en spleetmaat

2. De wielpositie is vooraf ingesteld en de unit wordt in de fabriek getest. Tijdens verzending kan er beweging optreden en heruitlijning kan nodig zijn.
   Het centreren van het wiel kan worden bereikt door de bouten op de steunplaat los te draaien en de steunplaat te verplaatsen totdat het wiel correct is uitgelijnd. Voor units met aandrijfframebevestiging, draai de bouten los waarmee het aandrijfframe aan de trillingsisolatoren is bevestigd en verplaats het aandrijfframe opnieuw als er extra beweging nodig is voor de wieluitlijning.
   De overlap van het wiel en de inlaatconus kan worden aangepast door de stelschroeven in de wielnaaf los te draaien en het wiel naar de gewenste positie te verplaatsen. Raadpleeg voor directe en riemaangedreven modellen met wielnaven en schachtpoelies die gebruikmaken van een taps toelopende businterface de verwijdering van de taps toelopende bus en verplaats het wiel naar de gewenste positie.
3. Controleer de wielrotatie (vanuit de schachtzijde) door de unit kortstondig van stroom te voorzien. De rotatie moet met de klok mee zijn, zoals weergegeven in Afbeelding 14 en overeenkomen met de rotatiedecal op de unit. Als de wielrotatie onjuist is, draai dan twee van de bedradingskabels om of controleer de motorbedrading op enkelfasig. Het ventilatortoerental moet worden gecontroleerd en geverifieerd met een toerenteller.

   Afbeelding 14

De juiste draairichting van het wiel is cruciaal. Een omgekeerde rotatie zal leiden tot slechte luchtprestaties, overbelasting van de motor en mogelijke doorbranding van de motor.

Controles van riemspanning vóór het starten van de riemaandrijving

4. Maak de spanning altijd voldoende los om riemen te installeren zonder ze uit te rekken. Forceer de riem(en) niet, zie Afbeelding 15.

   Het forceren van riemen zal de koorden breken en riemuitval veroorzaken.

5. Voor units met poelies met twee groeven, stel zo af dat de spanning in beide riemen gelijk is.
6. Als er aanpassingen worden gemaakt, is het erg belangrijk om de poelies te controleren op de juiste uitlijning. Verkeerd uitgelijnde poelies leiden tot overmatige riemslijtage, trillingen, lawaai en vermogensverlies, zie Afbeelding 16.

   Afbeelding 16

7. De riemspanning kan worden aangepast door vier bevestigingsmiddelen op het aandrijfframe los te draaien, zie Afbeelding 17. De motorplaat schuift op de sleufvormige stelarmen en de aandrijfframehoeken op dezelfde manier.

   Afbeelding 17
   Vier (4) bevestigingsmiddelen in totaal. Identieke bevestigingsmiddelen aan de tegenoverliggende zijde moeten ook worden losgedraaid.

8a. Maten 099-160: De riemen moeten net genoeg worden gespannen om slippen bij volle belasting te voorkomen. Riemen moeten een lichte buiging hebben aan de slappe kant terwijl ze op volle belasting draaien; zie Afbeelding 18a.

8b. Maten 180-480: De riemspanning moet zo worden afgesteld dat er 1/64 inch (0,397 mm) doorbuiging per inch riemspanwijdte mogelijk is. Een riemspanwijdte van 15 inch (381 mm) moet bijvoorbeeld 15/64 inch (5,95 mm) (of ongeveer 1/4 inch (6 mm)) doorbuiging hebben met matige duimdruk halverwege tussen de poelies, zie Afbeelding 18b.

9. De verstelbare motorpoelie is in de fabriek ingesteld op het gespecificeerde toerental. De snelheid kan worden verhoogd door de verstelbare motorpoelie te sluiten of verlaagd door deze te openen.
10. Elke verhoging van de snelheid vertegenwoordigt een aanzienlijke toename van het vermogen dat de unit nodig heeft.
11. De motorstroomsterkte moet altijd worden gecontroleerd om ernstige schade aan de motor te voorkomen wanneer de snelheid wordt gevarieerd.

Het te strak aantrekken van riemen veroorzaakt overmatige lagerslijtage en lawaai. Te weinig spanning veroorzaakt slippen bij het opstarten en ongelijkmatige slijtage.

Bediening

1. Controleer voordat u de ventilator start of bedient of alle bevestigingsmiddelen goed vastzitten. Controleer in het bijzonder de stelschroeven in de wielnaaf (of de taps toelopende bus en poelies indien van toepassing).
2. Terwijl de ventilator in de OFF (UIT) -stand staat of voordat u de ventilator op de stroom aansluit, draait u het ventilatorwiel met de hand om er zeker van te zijn dat het niet tegen de venturi of een ander obstakel stoot.
3. Start de ventilator en zet hem onmiddellijk uit om de rotatie van het wiel te controleren met de richtingpijl in het motorcompartiment, zie Afbeelding 14.
4. Wanneer de ventilator wordt gestart, observeer dan de werking en controleer op ongewone geluiden.
5. Met het systeem volledig in werking en alle leidingen aangesloten, meet u de stroomtoevoer naar de motor en vergelijkt u deze met het typeplaatje om te bepalen of de motor onder veilige belastingomstandigheden werkt.
6. Houd de inlaten en benaderingen van de ventilator schoon en vrij van obstructie.

Pas (draai) de riemspanning aan na de eerste 24-48 bedrijfsuren.

Inspectie

De inspectie van de ventilator moet worden uitgevoerd bij de eerste 30 minuten en 24 uur intervallen van een bevredigende werking.

Interval van 30 minuten: Inspecteer bouten, stelschroeven en motorbevestigingsbouten. Pas aan en draai aan indien nodig.

Interval van 24 uur: Controleer alle interne componenten. Inspecteer alleen op riemaangedreven units de riemuitlijning en -spanning. Pas aan en draai aan indien nodig.

Onderhoud

Ontkoppel en zet alle elektrische voeding naar de ventilator in de "uit"-stand vast voorafgaand aan inspectie of onderhoud. Het niet naleven van deze veiligheidsmaatregel kan leiden tot ernstig letsel of de dood.

Deze unit moet niet-functioneel worden gemaakt bij het reinigen van het wiel of de behuizing (zekeringen verwijderd, ontkoppeling vergrendeld).

Ongelijkmatige reiniging van het wiel zal een uit balans zijnde toestand veroorzaken die trillingen in de ventilator zal veroorzaken.

Installatie en onderhoud mogen alleen worden uitgevoerd door gekwalificeerd personeel dat bekend is met de lokale voorschriften en regels en dat ervaring heeft met dit type apparatuur.

Motoronderhoud is over het algemeen beperkt tot reiniging en smering (waar van toepassing). Reiniging moet beperkt blijven tot alleen de buitenkant. Het verwijderen van stofophoping op de motorbehuizing zorgt voor een goede motorkoeling.

Het smeren van motoren is alleen bedoeld wanneer er fittingen aanwezig zijn. Veel motoren met een fractie van een paardenkracht zijn permanent gesmeerd en mogen na installatie niet meer worden gesmeerd. Motoren die met smeerfittingen worden geleverd, moeten worden gesmeerd in overeenstemming met de aanbevelingen van de fabrikant. Wanneer de motortemperaturen niet hoger zijn dan 104ºF (40ºC), moet het vet in het algemeen na 2.000 bedrijfsuren worden vervangen.

Wielen vereisen weinig aandacht bij het verplaatsen van schone lucht. Af en toe kunnen olie en stof zich ophopen en een onbalans veroorzaken. Wanneer dit gebeurt, moeten het wiel en de behuizing worden gereinigd om een soepele en veilige werking te garanderen. Alle bevestigingsmiddelen moeten worden gecontroleerd op stevigheid elke keer dat er onderhoudscontroles worden uitgevoerd voordat de unit opnieuw wordt gestart.

• Volg NFPA 96 voor het reinigen van ventilatoren bij het installeren van ventilatoren voor afzuigtoepassingen in restaurants.
• Vetcontainers moeten met regelmatige tussenpozen worden geleegd om overlopen te voorkomen.

Een goed onderhoudsprogramma zal deze units helpen om jarenlang betrouwbare service te leveren.

Vervanging van de Powerpack

1. Zorg ervoor dat de stroomtoevoer naar de ventilator is uitgeschakeld.
2. Verwijder de kap om toegang te krijgen tot het motorcompartiment door twee aangrenzende klikknoppen in te drukken en op te tillen.
3. Ontkoppel de motorbedrading en de bedrading van de bedieningselementen (indien aanwezig).
4. Verwijder de 4 of 6 schroeven waarmee de powerpack op zijn plaats wordt gehouden.
5. Til de powerpack voorzichtig uit, terwijl u de powerpack-assemblage gecentreerd houdt ten opzichte van de behuizing, zodat het wiel niet aan de kapband blijft haken.
6. Zet de powerpack ergens neer waar deze niet kan worden beschadigd door de metalen onderdelen.
7. Pak de nieuwe powerpack op en plaats deze in de behuizing in dezelfde oriëntatie als de vorige.
   1. Let op de buis(en) die door de kapband komen, deze moeten overeenkomen met afgeronde uitsparingen in de powerpack.
8. Draai indien mogelijk met de hand aan het wiel om te controleren of het wiel niet schuurt. Als er wrijving optreedt, past u de powerpack dienovereenkomstig aan totdat deze stopt.
9. Plaats de schroeven terug die in stap 4 zijn verwijderd.
10. Sluit alle bedrading die in stap 1 is losgekoppeld weer aan en herstel de stroomtoevoer.
11. Schakel de stroomtoevoer naar de ventilator in. Als er geen problemen worden gedetecteerd, plaatst u de kap terug.

Installatie en verwijdering van de conische busnaaf

Volg deze procedure voor installatie en verwijdering voor wielnaven en schachtpoelies die gebruikmaken van een conische businterface. Er zijn twee mogelijke opstellingen voor de conische bus, beide hebben dezelfde procedure, maar de oriëntatie van de naaf varieert.

Verwijdering van de conische bus (klik voor video):

1. Draai, indien aanwezig, de stelschroef los die de bus en de schachtspie op hun plaats houdt.
2. Draai de inbusbouten los en verwijder ze waarmee de bus aan de naaf is bevestigd, zoals weergegeven in de doorsneden en voorbeelden van figuren 19-22.
3. Standaardmontage: Neem de twee inbusbouten die zijn verwijderd en installeer ze in de zichtbaar schroefdraadgaten op de wielnaaf.
   Omgekeerde montage: Installeer de twee inbusbouten in de zichtbaar schroefdraadgaten van de busflens.
4. Zodra beide inbusbouten zijn geïnstalleerd, draait u ze een achtste slag tegelijk vast, afwisselend tussen de twee, totdat de naaf loskomt van de bus.

Standaardmontage	Omgekeerde montage
Figuur 21 Standaard busoriëntatie	Figuur 22 Omgekeerde busoriëntatie

Businstallatie

1. Reinig alle oppervlakken van de naaf en bus om eventuele olie of resten te verwijderen en gebruik geen smeermiddel om de bus in de naaf te installeren. Voor zowel standaard- als omgekeerde montagestijlen zijn de inbusbouten verstelbaar vanaf de inlaat van de ventilator.
2. Standaardmontage: Schuif de bus en de schachtspie op de ventilatoras, gevolgd door de wiel- en naafassemblage. Gebruik, indien aanwezig, de spiebaan-stelschroef om de schachtspie en de bus op hun plaats te houden, maar draai deze NIET te vast, omdat dit de bus kan beschadigen. Lijn de gaten zonder schroefdraad van de naaf uit met de gaten met schroefdraad van de conische bus.
   Omgekeerde montage: Schuif de wiel- en naafassemblage op de ventilatoras, gevolgd door de bus en de schachtspie. Gebruik, indien aanwezig, de spiebaan-stelschroef om de schachtspie en de bus op hun plaats te houden, maar draai deze NIET te vast, omdat dit de bus kan beschadigen. Lijn de gaten zonder schroefdraad van de conische bus uit met de gaten met schroefdraad van de naaf.
3. Installeer de twee inbusbouten van de bus met de hand (of zonder overmatig koppel) in de uitgelijnde gaten totdat de koppen van de inbusbouten tegen het contactoppervlak zitten.
4. Pas de hoogte van het wiel in de ventilator aan ten opzichte van de inlaatventuri en draai vervolgens de twee inbusbouten een achtste slag tegelijk vast op een afwisselende manier en tot een koppel van 10 ft-lbs.

Onderhoud van riemen en lagers

1. Riemen hebben de neiging om na verloop van tijd uit te rekken. Ze moeten periodiek worden gecontroleerd op slijtage en spanning. Gebruik bij het vervangen van riemen hetzelfde type als bij de unit is geleverd.
2. Op units met poelies met meerdere groeven moeten altijd bijpassende riemen worden gebruikt.
3. Maak voor het vervangen van de riem de spaninrichting voldoende los om de riem met de hand te kunnen verwijderen.
4. Pas de riemen na installatie aan zoals weergegeven in "Controles voor het starten".
5. Controleer de stelschroeven van de poelie om zeker te zijn van de spanning. De juiste spieën moeten in de spiebanen zitten.
6. Het ventilator-toerental mag niet opnieuw worden afgesteld. Gebruik bij het vervangen van poelies alleen poelies van identieke grootte en type.
7. Schachtlagers kunnen in twee groepen worden ingedeeld: hersmeren en niet-hersmeren. Alle niet-hersmeerbare lagers op ventilatoren met riemaandrijving zijn in de fabriek gesmeerd en vereisen geen verdere smering bij normaal gebruik (tussen -20º tot 180ºF(-29º tot 82ºC) in een relatief schone omgeving).
8. Op ventilatoren met riemaandrijving zijn de standaard gegoten voetstukbloklagers in de fabriek gesmeerd en voorzien van externe smeerfittingen. Jaarlijkse smering wordt aanbevolen, of vaker indien nodig, zie Tabel 1. Niet te veel smeren. Gebruik slechts één of twee stoten smeermiddel met een handvetspuit. De maximale handvetspuitclassificatie is 40 psi. Draai de lagers tijdens het smeren, waar goede veiligheidspraktijken dit toelaten. Voorzichtigheid is geboden om overvulling of contaminatie te voorkomen.
9. Units die zijn geïnstalleerd op warme, vochtige of vuile locaties, moeten zijn uitgerust met speciale lagers. Deze lagers vereisen frequente smering. Voorzichtigheid is geboden om overvulling of contaminatie te voorkomen.
10. Smeerfittingen moeten schoon worden geveegd. De unit moet in werking zijn tijdens het smeren van de lagers. Uiterste voorzichtigheid is geboden in de buurt van bewegende onderdelen.
11. Vet moet zeer langzaam worden ingepompt totdat er zich een lichte kraal rond de afdichting vormt. Er moet een hoogwaardig vet op lithiumbasis worden gebruikt (zie Tabel 2).
12. Controleer tijdens de eerste paar maanden van de werking periodiek de stelschroeven van het lager om zeker te zijn van de spanning.
13. Als de unit voor een langere periode buiten gebruik wordt gesteld, verwijder dan de riemen en bewaar ze op een koele, droge plaats om voortijdig falen van de riem te voorkomen.

Aanbevolen smeerfrequentie van lagers in maanden

OPMERKING
Als er ongebruikelijke omgevingsomstandigheden zijn (extreme temperatuur, vocht of verontreinigingen), is frequentere smering vereist.

Er kan een lithiumvet van goede kwaliteit worden gebruikt, dat voldoet aan NLGI-consistentieklasse 2, zoals die in Tabel 2 worden vermeld.

Tabel 1: Voorgestelde smeerintervallen voor ventilatorlagers

Tabel 2: Vetfabrikanten

Onderdelenlijst

Elke ventilator is voorzien van een naamplaatje van de fabrikant met het modelnummer en het serienummer in reliëf. Deze informatie helpt de lokale vertegenwoordiger en de fabriek bij het leveren van service en vervangende onderdelen. Voordat u corrigerende maatregelen neemt, moet u ervoor zorgen dat de unit niet in werking kan worden gesteld tijdens reparaties.

OPMERKING
Voor vervanging worden de windband, verticale steunen, afvoergoot en stoeprandkap/venturi geleverd als één complete assemblage.

Een ventilator die is vervaardigd met een explosiebestendige motor, certificeert niet de gehele unit als explosieveilig.
Raadpleeg het UL Listing-keurmerk voor het goedgekeurde gebruik van de ventilatoren.

Ventilatorinlaataansluitingen

Om de juiste ventilatorprestaties te garanderen, moet er voorzichtig worden omgegaan met de plaatsing van de ventilator en de aansluiting op het ventilatiesysteem. Obstakels, overgangen, slecht ontworpen bochten, onjuist geselecteerde kleppen, enz. kunnen leiden tot verminderde prestaties, overmatig lawaai en verhoogde mechanische spanning. Om ervoor te zorgen dat de prestaties overeenkomen met de gepubliceerde prestaties, moet het systeem een uniforme en stabiele luchtstroom in de ventilator leveren.

• Kleppen moeten volledig openen. Gebruik gemotoriseerde kleppen in toepassingen met een lage luchtstroom om verliezen te verminderen.

• Vermijd scherpe bochten of inlaatcondities die een ongelijkmatige stroming veroorzaken. Gebruik keerbladen in bochten om nadelige effecten te verminderen.

• Zorg voor een uniforme luchtstroom bij de ventilatorinlaat om optimale prestaties te garanderen.

• Zorg voor een uniforme luchtstroom bij de ventilatorinlaat en door de klep om optimale prestaties te garanderen. De stoeprandkap moet zich op drie wieldiameters van de radius bevinden. Gebruik waar mogelijk keerbladen in het kanaal.


Probleemoplossing

Voordat u corrigerende maatregelen neemt, moet u ervoor zorgen dat het apparaat niet kan werken tijdens reparaties.

Onze toewijding

Als gevolg van onze inzet voor continue verbetering behoudt Greenheck zich het recht voor om specificaties zonder voorafgaande kennisgeving te wijzigen.

Productgaranties zijn online te vinden op Greenheck.com, hetzij op de specifieke productpagina, hetzij in het literatuurgedeelte van de website op Greenheck.com/Resources/Library/Literature.

Algemene veiligheidsinformatie

Alleen gekwalificeerd personeel mag deze ventilator installeren. Het personeel moet deze instructies goed begrijpen en op de hoogte zijn van algemene veiligheidsmaatregelen. Onjuiste installatie kan leiden tot elektrische schokken, mogelijk letsel door contact met bewegende onderdelen, evenals andere mogelijke gevaren. Andere overwegingen kunnen nodig zijn als er sterke wind of seismische activiteit aanwezig is. Neem contact op met een erkende professionele ingenieur als er meer informatie nodig is voordat u verdergaat.

1. Volg alle lokale elektrische en veiligheidsvoorschriften, evenals de National Electrical Code (NEC) en de National Fire Protection Agency (NFPA), waar van toepassing. Volg de Canadian Electrical Code (CEC) in Canada.
2. De rotatie van het wiel is cruciaal. Het moet vrij kunnen draaien zonder stationaire objecten te raken of te schuren.
3. De motor moet veilig en voldoende geaard zijn.
4. Draai het ventilatorwiel niet sneller dan het maximale in de catalogus opgenomen ventilator-RPM. Aanpassingen aan de ventilatorsnelheid hebben een aanzienlijk effect op de motorbelasting. Als de ventilator-RPM wordt gewijzigd, moet de motorstroom worden gecontroleerd om er zeker van te zijn dat deze de ampère van het typeplaatje van de motor niet overschrijdt.
5. Zorg ervoor dat de stroomkabel niet knikt of in contact komt met olie, vet, hete oppervlakken of chemicaliën. Vervang het snoer onmiddellijk als het beschadigd is.
6. Controleer of de stroombron compatibel is met de apparatuur.
7. Open nooit toegangsdeuren naar een kanaal terwijl de ventilator draait.

Koppel altijd de stroombron los, vergrendel en label deze voordat u gaat installeren of onderhouden. Het niet loskoppelen van de stroombron kan leiden tot brand, schokken of ernstig letsel.

Bij onderhoud aan de ventilator kan de motor heet genoeg zijn om pijn of letsel te veroorzaken. Laat de motor afkoelen voordat u onderhoud pleegt.

Er moet voorzichtigheid worden betracht in explosieve omgevingen.

Telefoon: 715.359.6171

Fax: 715.355.2399

E-mail: gfcinfo@greenheck.com

Website: www.greenheck.com

Referenties

• Vari-Green Motors | Greenheck
• https://content.greenheck.com/public/DAMProd/Original/10010/483966WallBracket_iom.pdf
• https://content.greenheck.com/public/DAMProd/Original/10001/476370GreaseTrap_iom.pdf
• https://content.greenheck.com/public/DAMProd/Original/10010/481936_SdwllgrsKit_iom.pdf
• https://content.greenheck.com/public/DAMProd/Original/10001/481937_sdwlbrkthngkit_iom.pdf
• https://content.greenheck.com/public/DAMProd/Original/10001/481366BracketHingeKit_iom.pdf
• https://content.greenheck.com/public/DAMProd/Original/10001/462865HingeKit_iom.pdf
• https://content.greenheck.com/public/DAMProd/Original/10001/462866HingeKit_iom.pdf
• Greenheck - Common methods for tensioning a rooftop exhaust fan belt - YouTube
• Greenheck | Building Value in Air
• HVAC Literature | Greenheck
• Greenheck | Building Value in Air

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Greenheck CUE, CUBE handleiding

Beschikbare talen
