Voor gebruik

Deze baard-/haartrimmer is voor het trimmen en verzorgen van snorren, baarden en haar. De trimlengte kan worden aangepast tussen 1 en 20 mm. De trimmer kan worden bediend vanaf een AC-voedingsbron of op zijn eigen oplaadbare batterij.

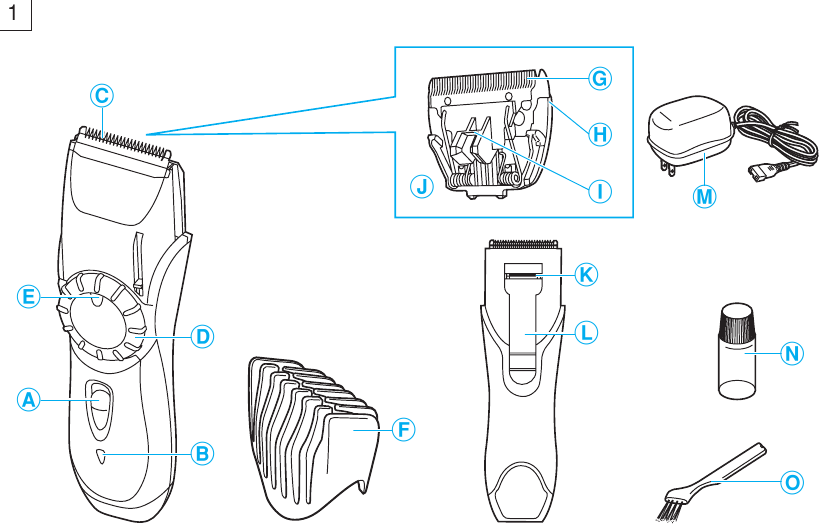

Onderdelen identificatie

Schakelaar
Schuif omhoog om in te schakelen, schuif omlaag om uit te schakelen.
Oplaadindicatielampje
Brandt wanneer de unit is verbonden met de adapter op een AC-voedingsbron om op te laden.
Hoofdmes
Een precisieblad van 39 mm breed dat kan worden gebruikt met het kamopzetstuk .
Quick Adjust Dial (Snel instelwiel)

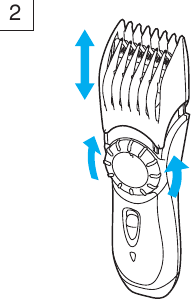

Draai aan het wiel naar een hogere stand om het kamopzetstuk naar de gewenste lengte te brengen (tussen 1 en 20 mm) (zie afb. 2). Het kamopzetstuk is vergrendeld in positie wanneer de schakelaar is ingesteld op "1".

Trimlengte-indicator

Indicator	Trimlengte
1	1,0 mm (1/32˝)
2	2,0 mm (5/64˝)
•	3,5 mm (5/32˝)
5	5,0 mm (3/16˝)
•	6,5 mm (9/32˝)
8	8,0 mm (5/16˝)
•	9,5 mm (3/8˝)
11	11,0 mm (13/32˝)
•	12,5 mm (1/2˝)
14	14,0 mm (17/32˝)
•	15,5 mm (5/8˝)
17	17,0 mm (21/32˝)
•	18,5 mm (23/32˝)
20	20,0 mm (25/32˝)

De werkelijke haarlengte kan langer zijn dan de ingestelde trimhoogte.

Kamopzetstuk voor haar
Gebruik dit om de trimlengte te regelen.
Bewegend mes
Stationair mes
Reinigingshendel
Duw deze hendel in om stukjes haar te verwijderen die vastzitten tussen het stationaire mes en het bewegende mes.
Mesblok
Maak los om het mesblok uit de behuizing te verwijderen om het mes schoon te maken of te vervangen. (zie afb. 12)
Afwerkmes van de mini-trimmer
Gebruik dit bij het afwerken van de randen (zie afb. 8) en het trimmen van de snor.
Trimmergeleider van de mini-trimmer
Schuif deze omhoog wanneer het afwerkmes wordt gebruikt.
Adapter
Gebruik deze om de trimmer aan te sluiten op een AC-voedingsbron om op te laden of voor AC-werking.
Olie
Smeer de ruimte tussen het stationaire en bewegende mes met 2 of 3 druppels olie na gebruik. (zie afb. 16)
Reinigingsborstel

Bediening

Opladen en draadloos trimmen
Wanneer u de baard-/haartrimmer voor het eerst oplaadt of wanneer deze meer dan 6 maanden niet is gebruikt, laad deze dan minimaal 16 uur op voor activering vóór gebruik.
Sluit het netsnoer aan op de baard-/haartrimmer en steek de adapter in een stopcontact.
In sommige gebieden kan een speciale stekkeradapter nodig zijn.
Het oplaadindicatielampje gaat branden wanneer de trimmer wordt opgeladen.

U kunt de trimmer in 8 uur volledig opladen als deze snelheid lijkt te verliezen. Een volledige lading levert voldoende stroom voor ca. 6 trimbeurten (5 minuten per trimbeurt voor een normale baard).

AC-werking

Sluit de AC-adapter op dezelfde manier aan op de behuizing als voor het opladen en zet de schakelaar op "1" om de trimmer te gebruiken.
Als de trimmer na aansluiting zoals hierboven vermeld niet werkt, zet u de schakelaar 1 minuut terug in de "0•charge" positie en zet u de schakelaar vervolgens terug in de "1" positie.

Baard trimmen

Plaats de schuine kant van de kam tegen de huid en knip de baard door de trimmer in alle richtingen te bewegen om een uniforme snit te verkrijgen.

Bij krullend gezichtshaar kan het kamopzetstuk mogelijk niet al het haar knippen. Verwijder in dit geval het kamopzetstuk en gebruik een conventionele kam om het resterende, niet-geknipt haar eruit te trekken.

Verwijder bij het vormgeven van de baard het kamopzetstuk. Plaats de schuine rand tegen de huid en maak de rand van de baard gelijk.

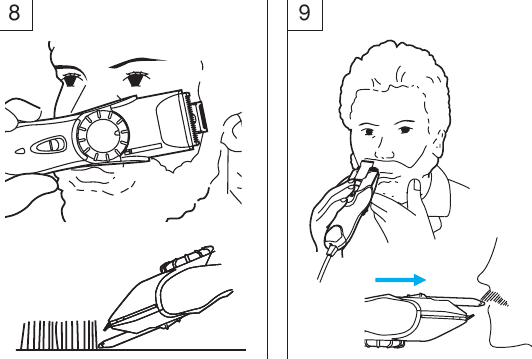

Bij het afwerken van de randen (zie afb. 8) en het trimmen van de snor (zie afb. 9)

Gebruik het afwerkmes van de mini-trimmer.
Schuif de trimmergeleider omhoog en zet vervolgens de trimmer aan (zie afb. 7). Om een baardoppervlak glad te strijken, laat u dit mes licht over het oppervlak lopen.

Haar knippen

Knip het haar op de juiste hoogte door de trimmer tegen de haargroei in te bewegen.

Knippen rond de oren
Knip een beetje en scheid de trimmer vervolgens voorzichtig van het haar.

De nek knippen
Breng de trimmer voorzichtig weg van het haar om af te werken.

(Gebruik de trimmer niet in een omgekeerde positie. Dit kan het haar te diep knippen.)
Schakel de trimmer uit ("0•charge") voordat u de trimhoogte wijzigt of het opzetstuk verwijdert.

Mesonderhoud

Het volgende is het symbool van een wasbare trimmer. Het symbool betekent dat het handzame deel onder water kan worden gereinigd. De trimmer mag pas worden gebruikt als deze droog is.

Houd de behuizing van de trimmer vast met het Panasonic-logo naar boven, plaats de duim tegen de messen en duw ze weg van de hoofdbehuizing.

Als u in water wast
1. Spoel alle haren af die aan het mes plakken in stromend water.
2. Spoel alle haren uit die zich in de trimmer bevinden met stromend water.
3. Schud de trimmer 4-5 keer voorzichtig, veeg alle waterdruppels van de trimmer en het mes en plaats deze vervolgens op een handdoek met de "Wasbaar"-indicator naar beneden gericht om hem volledig te laten drogen.
4. Breng een paar druppels olie aan op de punten die worden aangegeven door de pijlen.
5. Monteer het mes opnieuw op de trimmerbehuizing.

Koppel de trimmer los van de AC-adapter voordat u hem in water schoonmaakt.

Als u met een borstel schoonmaakt
1. Verwijder het mes en borstel de geknipte haren van de mesrand.
2. Gebruik de reinigingsborstel om de geknipte haren van de trimmerbehuizing en rond het mes te borstelen.
3. Borstel de geknipte haren tussen het stationaire mes en het bewegende mes uit. Druk op de hendel voor het reinigen om het bewegende mes omhoog te brengen en borstel de geknipte haren tussen de messen uit.
4. Breng een paar druppels olie aan op de punten die worden aangegeven door de pijlen. (zie afb. 16)
5. Monteer het mes opnieuw op de trimmerbehuizing.

Levensduur mes

De levensduur van het mes is afhankelijk van de frequentie en de duur van het gebruik. Bijvoorbeeld, bij gebruik van de unit gedurende 10 minuten om de 3 dagen, is de levensverwachting ongeveer 3 jaar. Als de knipefficiëntie aanzienlijk wordt verminderd ondanks goed onderhoud, hebben de messen hun levensduur overschreden en moeten ze worden vervangen.
Het vervangende onderdeelnummer is WER9602.

Levensduur batterij

De levensduur van de batterij is afhankelijk van de frequentie en de duur van het gebruik. Als de batterij 3 keer per maand wordt opgeladen, is de levensduur ongeveer 6 jaar. Als de unit langer dan 6 maanden niet wordt opgeladen, loopt de lading uit de batterij en kan de levensduur worden verkort. Daarom wordt, zelfs bij niet-regelmatig gebruik, aanbevolen om de unit minstens één keer per 6 maanden op te laden.

Specificaties

Voedingsbron: 120 V AC, 60 Hz
Motorspanning: 1,2 V DC
Oplaadtijd: 8 uur

Let op

Laad de trimmer niet op bij temperaturen onder 0°C (32°F) of boven 40°C (104°F), of waar deze wordt blootgesteld aan direct zonlicht, of andere warmtebronnen.
Blijf niet langer dan 48 uur opladen. Dit kan de batterij beschadigen.
Reinig de behuizing alleen met een zachte doek die licht is bevochtigd met water of zeepsop. Gebruik nooit een bijtende reiniger zoals benzeen of bleekmiddel.
De trimmer kan warm worden tijdens gebruik en normaal opladen. Dit is normaal.

Buiten bereik van kinderen houden.
Nooit knoeien met de bewegende onderdelen.
Pak de trimmer nooit op aan het snoer. Het kan losraken en schade of letsel veroorzaken.
Niet gebruiken op dieren.
De trimmer nooit uit elkaar halen. Breng hem naar een gekwalificeerde servicepersoon wanneer service of reparatie nodig is.
Probeer geen ander stroomsnoer of adapter te gebruiken dan een die specifiek voor dit model is ontworpen. Gebruik alleen de meegeleverde AC-adapter.
Trek, draai of buig het stroomsnoer niet te veel.
Wikkel het stroomsnoer niet strak om het apparaat.
Droog de trimmer volledig af voordat u hem oplaadt.
Houd de adapter uit de buurt van water en behandel hem alleen met droge handen.
Bewaar de adapter in een droge ruimte waar hij beschermd is tegen schade.
Was de trimmer in kraanwater. Gebruik geen zout water of kokend water. Gebruik ook geen reinigingsmiddelen die zijn ontworpen voor toiletten, badkamers of keukenapparatuur. Dompel de trimmer niet langdurig onder.
Haal de behuizing niet uit elkaar, aangezien dit de waterdichte constructie kan aantasten.
Maak niet schoon met water wanneer de trimmer is aangesloten op het stroomsnoer.
Deze voedingseenheid is bedoeld om correct te worden georiënteerd in een verticale positie of vloerbevestigingspositie.

Dit product is uitsluitend bedoeld voor huishoudelijk gebruik.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Bij het gebruik van een elektrisch apparaat moeten altijd basisvoorzorgsmaatregelen worden gevolgd, waaronder de volgende: Lees alle instructies voordat u dit apparaat gebruikt.

Om het risico op elektrische schokken te verminderen:

Reik niet naar een apparaat dat in water is gevallen. Trek onmiddellijk de stekker uit het stopcontact.
Niet gebruiken tijdens het baden of onder de douche.
Plaats of bewaar het apparaat niet op een plaats waar het kan vallen of in een badkuip of gootsteen kan worden getrokken. Niet in water of andere vloeistoffen plaatsen of laten vallen.
Laad dit apparaat altijd op een koele, droge plaats op.
Behalve tijdens het opladen, moet u dit apparaat altijd onmiddellijk na gebruik uit het stopcontact halen.
Haal de stekker van dit apparaat uit het stopcontact voordat u het schoonmaakt.
Alleen in droge omstandigheden gebruiken.
Dompel dit apparaat niet onder in water.

Om het risico op brandwonden, brand, elektrische schokken of letsel aan personen te verminderen:

Gebruik dit apparaat niet met beschadigde messen, omdat er letsel kan ontstaan.
Nauwlettend toezicht is noodzakelijk wanneer dit apparaat wordt gebruikt door, op of in de buurt van kinderen of invaliden.
Gebruik dit apparaat alleen voor het beoogde gebruik zoals beschreven in deze handleiding. Gebruik geen hulpstukken die niet door de fabrikant worden aanbevolen.
Gebruik dit apparaat nooit als het een beschadigd snoer of stekker heeft, als het niet goed werkt, als het is gevallen of beschadigd, of in water is gevallen. Breng het apparaat terug naar een servicecentrum voor onderzoek en reparatie.
Houd het snoer uit de buurt van verwarmde oppervlakken.
Laat nooit objecten vallen of steek ze in een opening.
Niet buitenshuis gebruiken of bedienen waar aerosolproducten (spray) worden gebruikt of waar zuurstof wordt toegediend.
Sluit de stekker altijd eerst aan op het apparaat en vervolgens op het stopcontact. Om de verbinding te verbreken, zet u de schakelaar uit en trekt u vervolgens de stekker uit het stopcontact.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Panasonic ER224 Handleiding
