PYLE Home PRJLE84H Handleiding

Introductie

Projector beschrijving
De projector kan signalen aansluiten: HDMI, Y/Pb, Pr, VGA en TV (optioneel), evenals stereo audio-invoer. Sluit aan conform de volgende diagrammen

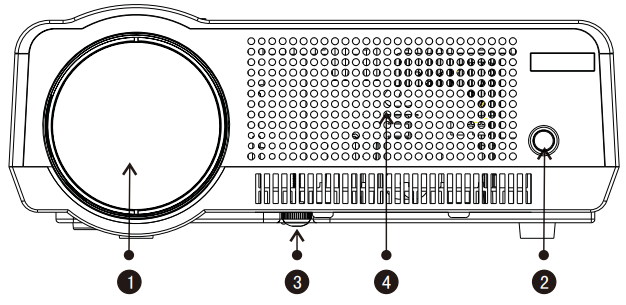

Voorkant

1. Focuslens
2. IR-ontvanger
3. Hoogtevoet aanpassing
4. Koelwind invoer ventilatie

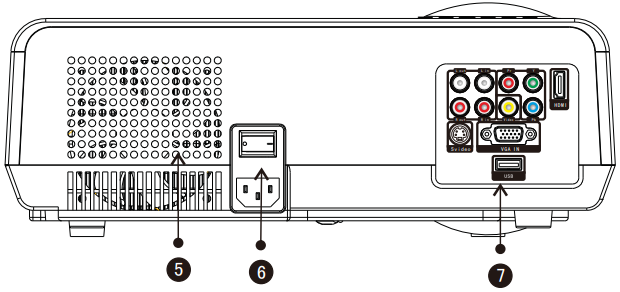

Achterkant

5. Hete wind uitvoer ventilatie
6. Aan/uit-schakelaar
7. Ingangsaansluitingen

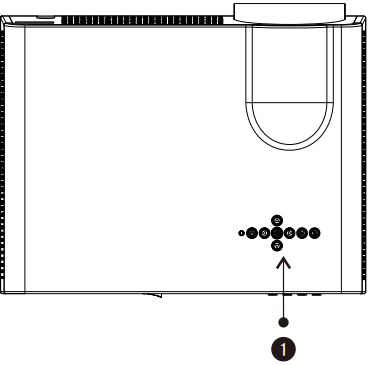

Bovenkant

1. Bedieningspaneel

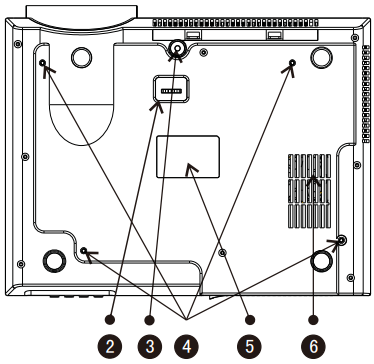

Onderkant

2. Keystone aanpassing
3. Hoogtevoet aanpassing
4. Projector montagegat (4 gaten) Bevestigen met M4x8 mm.
5. Label
6. Koude wind invoer ventilatiesysteem

Paklijst & Accessoires

Controleer het volgende nadat u de verpakking hebt geopend

Paklijst

• Projector x 1
• Lensdeksel x 1
• Afstandsbediening x 1
• Stroomkabel x 1
• AV-kabel x 1
• Gebruiksaanwijzing x 1
• Extra zekering x 1
• Lensreiniger x 1
• PWM4x8 schroeven x 1

Optionele accessoires

Projectorscherm (Mat wit, elektrisch)
Plafondbeugels

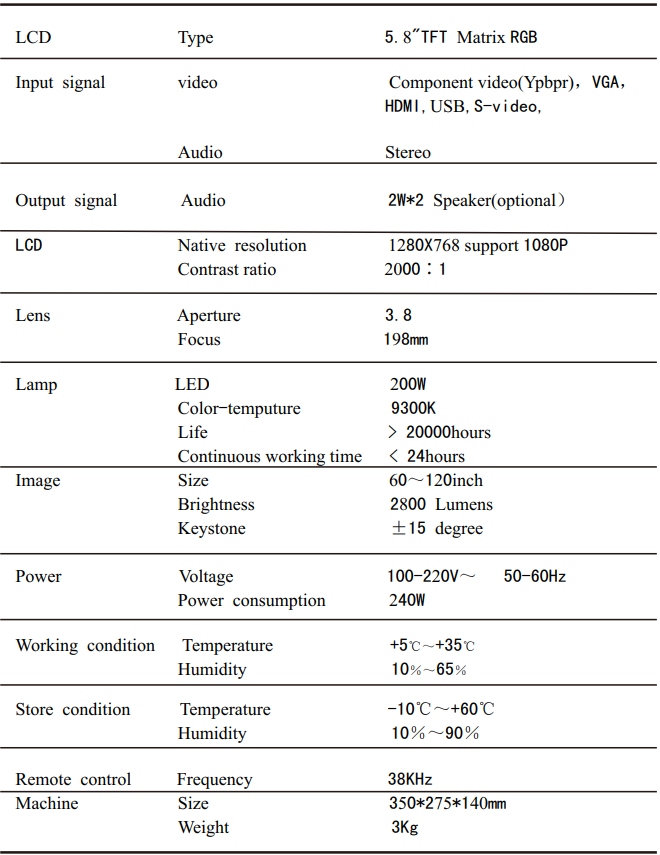

Specificatie

"Eventuele wijzigingen aan de parameter worden niet vermeld)

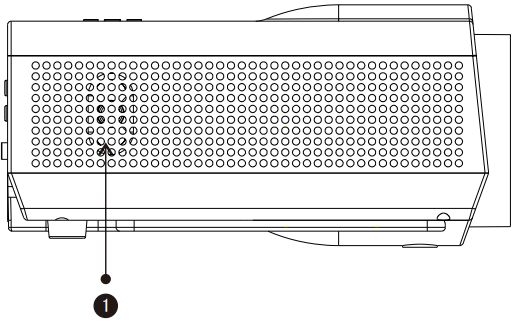

Instructies

Rechts

1. Rechterkanaal luidspreker

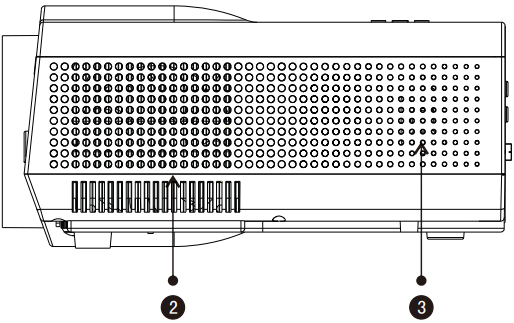

Links

2. Koele wind invoer ventilatie
3. Linkerkanaal luidspreker

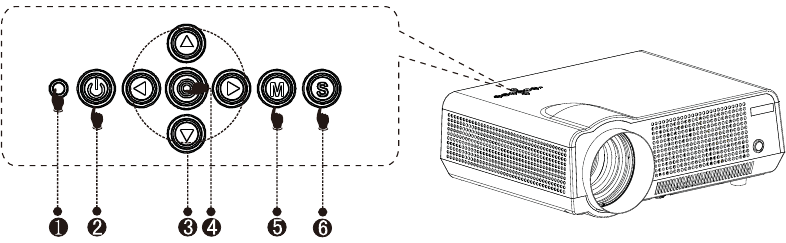

Paneel instructie

1. Indicatielampje
   Rood: Standby-modus
   Groen: Werkmodus
2. Power KEY (AAN/UIT-TOETS)
   Deze knop kan de projector naar de werk-/standby-modus leiden
3. Direction key (Richtingstoets)
   Aanpassen met parameters, dezelfde functie als de afstandsbediening
4. KEY (TOETS)
   Bevestigen
5. Menu
   Open of sluit het Menu
6. S-KEY (BRON-TOETS)
   Bron-toets (VGA,HDMI,enz.)

Installatie

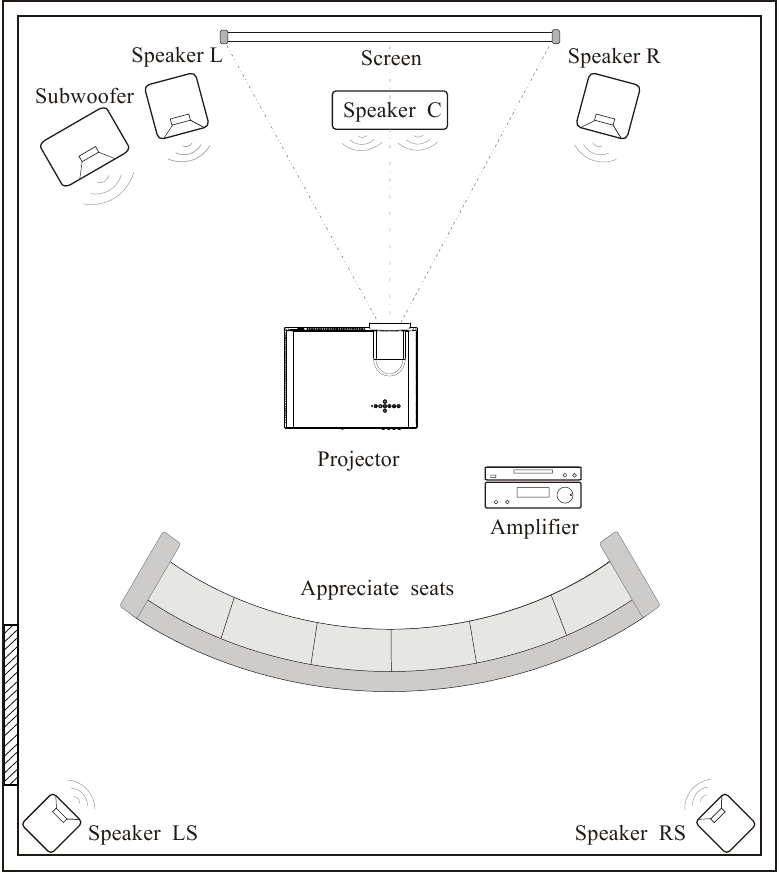

Projector installatie

Installeer conform de onderstaande instructies

Om een goede beeldkwaliteit te krijgen, stel de projector niet bloot aan zonlicht of ander sterk licht, sluit het gordijn als u de projector overdag gebruikt.

Standaard instelling (Frontprojectie)

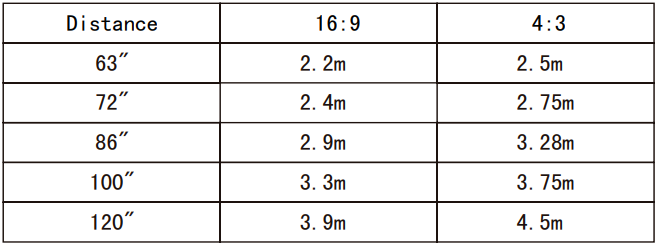

Raadpleeg het onderstaande blad, installeer de projector op afstand volgens de schermgrootte. Zorg ervoor dat de projector op een stabiele steun staat, let op de ventilatieconditie (niets in de buurt van 30 cm blokkeert)

De gegevens kunnen 3% fout bevatten, als gevolg van de beeldgrootte volgens de projector en het scherm. Als de afstand minder dan 2 meter of meer dan 5 meter is, kan het beeld onduidelijk lijken.

Controleer de volgende afbeeldingen voor de trapeziumcorrectie

• Onjuiste installatie

• Correct geïnstalleerd, het beeld is rechthoekig

• Onjuiste installatie


Installatiemethode

Neem contact op met een professionele servicemonteur om deze projector aan een plafond te monteren. Volg de onderstaande instructies voor de juiste projectorposities:

1. Frontprojectie. Plafondmontage

2. Frontprojectie. Tafelmontage

3. Achterprojectie. Plafondmontage

4. Achterprojectie. Tafelmontage


1. Deze projector kan onherstelbaar beschadigd raken wanneer deze onjuist aan een plafond is gemonteerd of wanneer deze onjuist op een oppervlak is geïnstalleerd of op een onjuist oppervlak is geïnstalleerd. Het kan ook schade toebrengen aan mensen in de buurt
2. Deze projector mag alleen worden gebruikt in een omgeving met een temperatuur die niet hoger is dan 0-35 graden. De projector kan defect raken als de temperaturen buiten het normale werkbereik vallen
3. De scherpte van het scherm kan worden onderbroken wanneer de projector wordt gebruikt in een stoffige, natte, vochtige of met rook gevulde omgeving. De projector kan defect raken in een vochtige of natte omgeving
4. Zorg voor voldoende ventilatie rondom de projector. Anders kan deze projector oververhit raken en levensbedreigende situaties veroorzaken
5. De eerste werking van de projector kan een onduidelijk beeld veroorzaken. Raadpleeg de beeldaanpassing voor hulp.

Menu-instelling

Methode voor menu-instelling

1. Druk met de projector op "menu. Het scherm toont een afbeelding om het menu aan te passen (afbeelding I)

   Afbeelding I
2. Druk op de "" toets, het menu cirkelt op zijn beurt in "beeld" > "geluid" > "tijd" > "systeem".

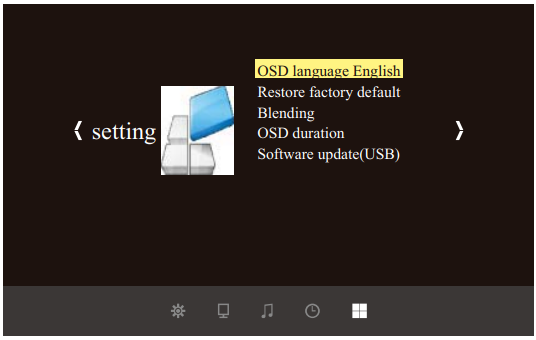

3. Selecteer de aanpassingsinterface, gebruik de "" toets om het gewenste item te kiezen (afbeelding II)

   Afbeelding II
4. Druk op "OK" of "" om de itemparameter aan te passen.
5. Nadat u de gekozen itemparameter hebt voltooid, drukt u nogmaals op de "menu"-toets om de pagina te verlaten.
6. Herhaal bedieningsstap 2~5 totdat u alle parameters hebt voltooid, druk op "exit" om de menupagina te verlaten, anders verlaat de menupagina automatisch na een bepaalde tijd.

Parameteraanpassing

1. Druk op de "menu"-toets totdat de bovenstaande afbeelding van het menu wordt weergegeven;
2. Druk op de ""-toets, kies de optie die moet worden aangepast.
3. Druk op de "OK"-toets, gebruik de ""-knop om de bepaalde parameters aan te passen.
4. Druk nogmaals op de "menu"-toets om de parameterinstelling van de menupagina te verlaten.

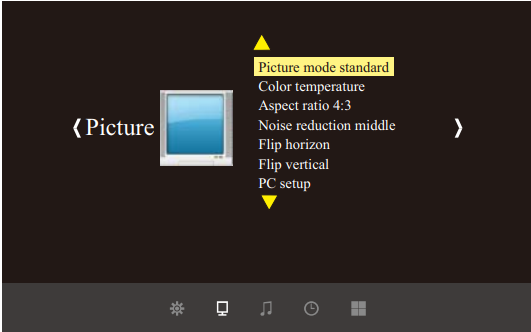

Beeldmenu

* De instelling van Hoogte-breedte is verschillend in verschillende modi, zoomen is niet geldig in de beeldmodus

Tab. "Picture"

Geluidsmenu

Tijdmenu

Multimediamenu

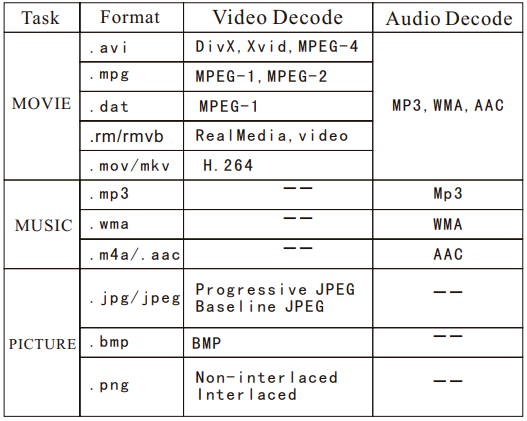

Multimedia-indeling

1. De usb-interface ondersteunt USB1.1 USB2.0, inclusief harde schijf en verse schijven
2. De maximale ondersteunde opslag is 400 GB
3. De ondersteunde systeemindeling: FAT16, FAT32, NTFS
4. De usb-interface kan de meeste schijven ondersteunen, maar is niet universeel. Elk onbekend apparaatprobleem wordt veroorzaakt door het apparaatstuurprogramma
5. De totale spanning van de aangesloten apparaten mag niet hoger zijn dan 1200 mAh, de problemen veroorzaakt door de verkeerde bediening worden niet gegarandeerd.

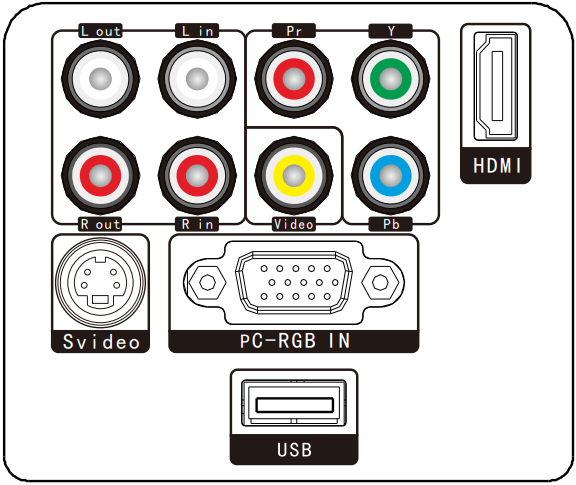

Ingangsterminals

Beschrijving van de signaalterminals

Schakel de stroom van de projector en het apparaat uit voordat u ze aansluit.
Beide aan kan een storing van de machine veroorzaken
Controleer de vorm van de stekker, probeer NIET de verkeerde stekker.

Beeldaanpassing

Wanneer u de projector voor het eerst gebruikt. Normaal gesproken verschijnt er een vage afbeelding of is de afbeelding trapeziumvormig. Dit wordt veroorzaakt door de verkeerde lensfocus of trapeziumcorrectie
Volg de onderstaande stappen om te corrigeren:

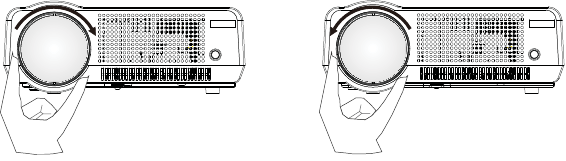

Focus aanpassing

Draai de lens in de projector, draai hem langzaam naar buiten. Kijk tegelijkertijd zorgvuldig naar het resolutiepunt. Wanneer de afbeelding helder is, is dit de beste situatie van de lens.

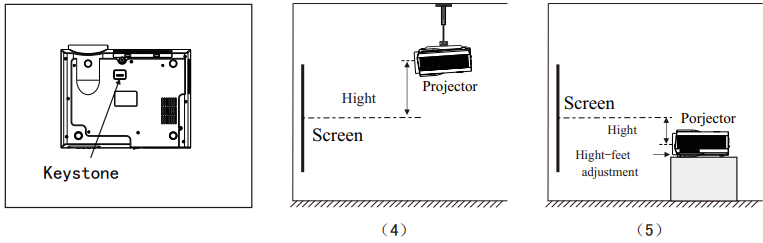

Keystone

1. Als een geprojecteerde afbeelding keystone-vervorming heeft, corrigeer dan de afbeelding met Keystone-aanpassing. De afbeelding krijgt een trapeziumvorm als het scherm of de projector niet waterpas staat. Verplaats de projector om de hoek ten opzichte van het scherm te verbeteren. De omtrek van de afbeelding is mogelijk niet scherp.


Afstandsbediening

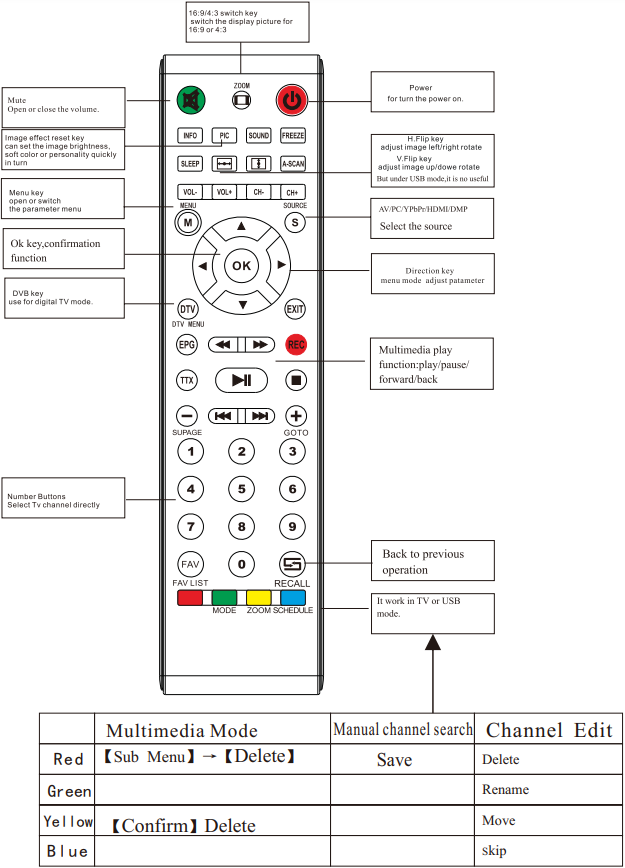

Instructie voor afstandsbediening

• Gebruik GEEN nieuwe en oude batterijen door elkaar
• Zorg ervoor dat er niets tussen de afstandsbediening en IR staat
• Vermijd dat het licht direct op de IR schijnt
• Richt de afstandsbediening rechtstreeks op de IR binnen 6 meter en 30 graden
• Haal de batterij eruit als u deze lange tijd niet gaat gebruiken
• Vervang de batterij door een nieuwe wanneer de afstandsbediening niet goed werkt.
• Plaats de afstandsbediening niet in een natte of hete omgeving

In-/uitschakelen

Als de projector nieuw is, lees dan het hoofdstuk "projector installeren", plaats de projector en sluit de kabels aan, volg de onderstaande stappen om in/uit te schakelen

Inschakelen

1. Plaats twee batterijen van maat 7 in de afstandsbediening voordat u deze gebruikt
2. Trek de aan/uit-schakelaar op het achterbord over, zodat het stroomlampje rood wordt

3. Druk op de aan/uit-knop op de afstandsbediening of het paneel, het indicatielampje wordt groen

4. De lamp begint 2 seconden later te werken, de afbeelding wordt op het scherm geprojecteerd en de machine werkt soepel
5. De nieuwe projector kan problemen hebben zoals een onduidelijke afbeelding of trapeziumvormige vervorming, lees het hoofdstuk "afbeelding aanpassen"
6. Nadat de afbeelding helder is, kunt u van het programma genieten, ondertussen kunt u nog steeds het systeem instellen of de parameters aanpassen

Uitschakelen

1. Door tijdens het gebruik op de aan/uit-knop te drukken, wordt de projector in de stand-bymodus gezet
2. Wanneer de projector naar de stand-bymodus schakelt, wordt het lampje groen in plaats van rood

FAQ

Q: Blauw scherm, geen beeld, geen geluid
A: Zijn de ingangskabels correct aangesloten?

Q: Beeld in orde, geen geluid
A: Zijn de ingangskabels correct aangesloten? Volume op min. Of op dempen

Q: Audio in orde, geen beeld
A: Is het ingangssignaal correct aangesloten?
In V GA-modus, de PC-verversingssnelheid >75Hz
In VGA-modus, de PC-contrastverhouding is 1024 768

Q: Kan geen apparaten vinden wanneer ze zijn aangesloten met een harde schijf of een verse schijf
A: Sluit het apparaat opnieuw aan
Controleer of het apparaat kapot is

Q: Kan de films niet afspelen
A: Is de indeling van de video correct?
Bestanden zijn kapot?
Apparaat is kapot?

Q: Er is beeld, geen geluid?
A: Het decodersysteem komt niet overeen

VGA met notebook

Wanneer u de projector met de notebook verbindt, moet u mogelijk op Fn+F* drukken (met op de knop)

Probleemoplossing

De projector is net zo eenvoudig te gebruiken als de tv. Sommige problemen kunnen echter optreden als gevolg van de omgeving en de spanning. Probeer de valse storing te herkennen voordat u de technici raadpleegt.

Veiligheidsmaatregelen

Onthoud het model- en serienummer van de projector in geval van verlies. Controleer zorgvuldig alle accessoires met de paklijst voordat u de verpakking weggooit.
Wanneer u deze projector gebruikt, dient u de gebruikershandleiding zorgvuldig te lezen.

Lamp met hoge helderheid! Vermijd staren of direct in het licht kijken, vooral voor kinderen.

Vermijd het plaatsen van de projector in natte omstandigheden in geval van gevaar voor elektrische schokken.

Hoge spanning binnenin NIET openen, behalve voor technici.

Het geeft aan dat er een instructie is voor belangrijke bediening Het geeft aan dat er een gevaar is.

Spanning binnenin die een schok kan veroorzaken

Als een product van klasse A kan de projector radiostoring veroorzaken.
Gebruikers moeten effectieve maatregelen nemen om dit te verhelpen.

Over de batterij van de afstandsbediening

• De batterij van de afstandsbediening moet correct worden geplaatst. Anders raakt deze beschadigd door oververhitting
• Zorg ervoor dat de afstandsbediening buiten bereik van kinderen is.

Lees deze handleiding zorgvuldig wanneer u deze projector gebruikt.
Bij verkeerde bediening. het zal een elektrische schok of brand veroorzaken. Dus bij het gebruik en repareren van deze projector. gelieve de volgende punten na te leven.

1. Handleiding lezen
   Lees de volledige handleiding zorgvuldig voordat u deze projector gebruikt en bedien hem volgens de instructies in deze handleiding
2. Schoonmaken
   trek de stroomkabel eruit wanneer u deze projector schoonmaakt. Gebruik een vochtige doek om schoon te maken, niet de reiniger
3. Accessoire
   gebruik onze aanbevolen accessoires. Anders beschadigt het de projector.
4. Gebruiksomgeving
   Plaats de projector niet in een vochtige omgeving, installeer en bevestig deze projector op een stabiele tafel.
5. Ventilatie
   de ventilatie in de projector is het beste voor een stabiele werking van de projector. Laat het stof de filter niet opbouwen. Anders zal het de projector beschermen tegen hoge temperaturen. Gebruik dus elke maand water om de filter schoon te maken.
6. Zorg ervoor dat de stroom hetzelfde is als de specificatie van uw projectoronderzoek. (220 V of 110V) 8, Aardingsdraad deze projector heeft een aardingsdraad. Het is een stekker met drie pinnen.
7. Bescherm de stroomkabel
   Controleer of de stroomkabel perfect is wanneer u de projector aansluit.
8. Donder
   wanneer de donder plaatsvindt of lange tijd niet wordt gebruikt, trek dan de stroomkabel uit de projector.
9. Reparatie
   Vanwege de hoge spanning binnenin, mag u de projector niet zelf openen of proberen te repareren. Vraag een professionele technicus om de projector te repareren.
10. Ver weg
    Verwarmingsapparaat, zorg ervoor dat deze projector ver weg is van andere verwarmingsapparaten. Het zal de levensduur van de projector beschadigen.

Voorzichtig

Over de installatie

• Om de levensduur van de projector te verbeteren.
  Het mag niet in een vochtige en geventileerde ruimte worden geplaatst.
• Zet de projector niet direct in de zon.
• Projector werktemperatuur: 0ºC~+70ºC.
  Projector opslagtemperatuur: -20ºC~+70ºC.
• Blokkeer het ventilatievenster van de projector niet.
  Als de interne temperatuur van de projector te hoog is, wordt het apparaat automatisch uitgeschakeld. Dit is een warmtebeschermingssysteem.
  Reinig dus elke maand de filter van de projector. Het is heel belangrijk. Laat het stof de filter niet bedekken.

Over het openen en sluiten van de projector

• Wanneer u de projector opent, sluit u de stroomkabel aan en drukt u op de "power" (aan/uit) -toets op het paneel. de projector zal werken, maar de lamp zal steeds helderder worden. Na 5 minuten werkt de lamp normaal.
• Wanneer u de projector sluit, drukt u nogmaals op de aan/uit-toets. En dan gaat de lamp uit. Maar de ventilatoren blijven nog 5 minuten werken. Wanneer u de projector sluit, trekt u de stroomkabel niet direct eruit. Na 5 minuten wordt de projector automatisch uitgeschakeld.

Ventilatoren passen de temperatuur aan, deze wordt door het systeem geregeld. Wanneer de projector werkt, draaien de ventilatoren langzaam of snel. Dus het ventilatorgeluid is anders. Maar het is normaal. Trek de stroomkabel niet uit de projector wanneer de projector werkt. Als de ventilatoren stoppen met werken, zal de interne temperatuur van de projector erg hoog worden, waardoor de projector kan beschadigen.
