Sonoff ZBCurtain Handleiding

Inleiding

Dit apparaat ondersteunt geen gordijnroede en gebogen gordijnrail.
Zorg ervoor dat de bovenruimte van de gordijnrail groter is dan 2 mm en de railbreedte minder dan 40 mm, zodat u de C-vormige beugels goed kunt installeren.

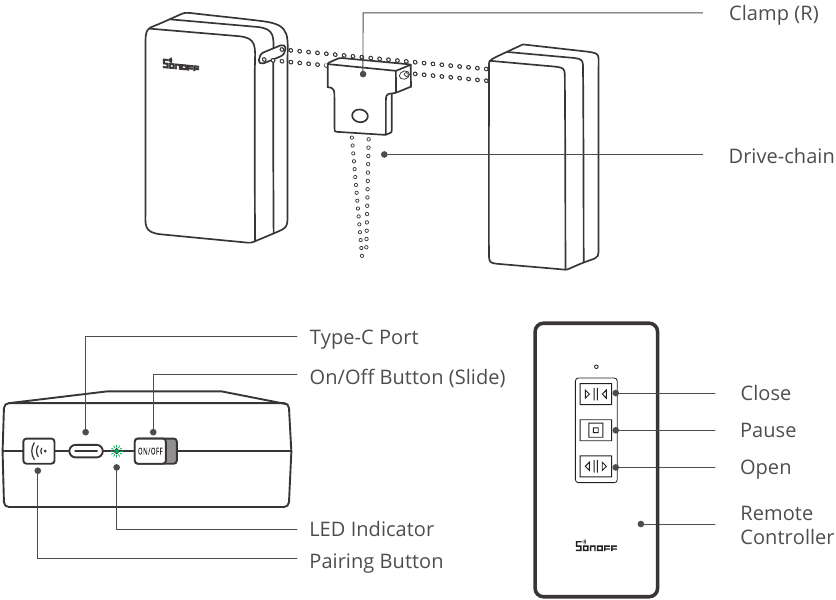

Beschrijving indicatorstatus

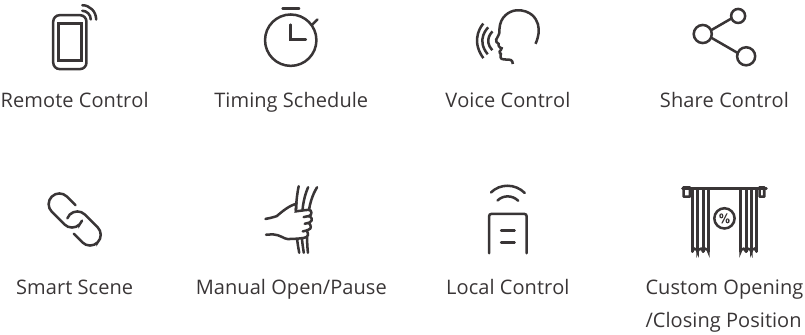

Functies

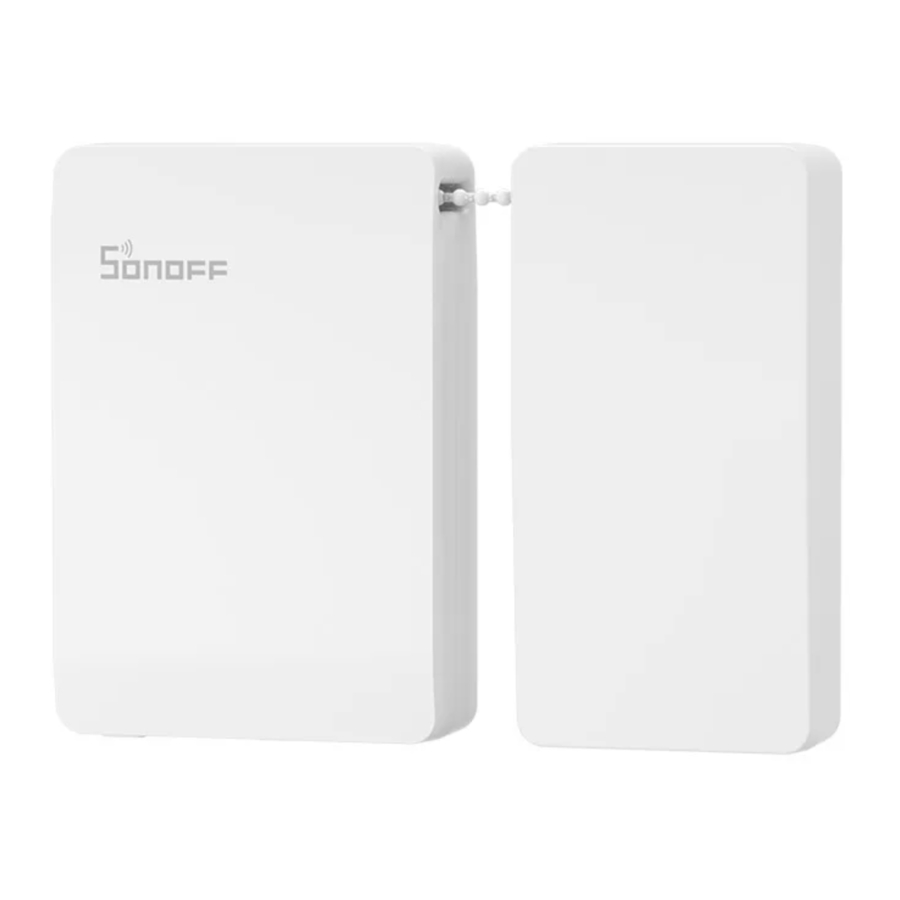

SONOFF ZBCurtain is een slimme Zigbee-gordijnmotor waarmee u uw gordijnen op afstand, lokaal, met uw stem en handmatig kunt openen/pauzeren. U kunt de gordijnen ook voor een bepaald percentage openen of sluiten, slimme scènes en timers instellen, enz. om uw gordijnen automatischer te maken.

Functies

SONOFF ZBCurtain is een slimme Zigbee-gordijnmotor waarmee u uw gordijnen op afstand, lokaal, met uw stem en handmatig kunt openen/pauzeren. U kunt de gordijnen ook voor een bepaald percentage openen of sluiten, slimme scènes en timers instellen, enz. om uw gordijnen automatischer te maken.

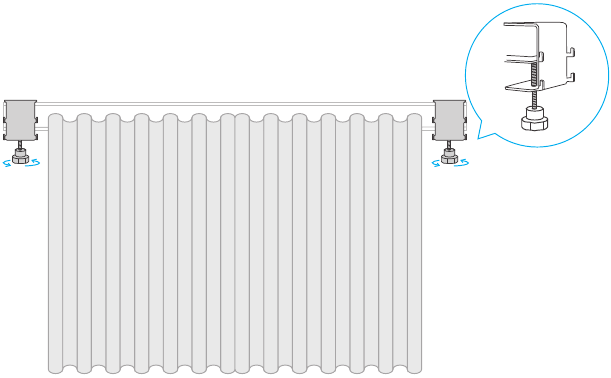

Installeer de C-vormige beugels

Installeer de gordijnmotoren

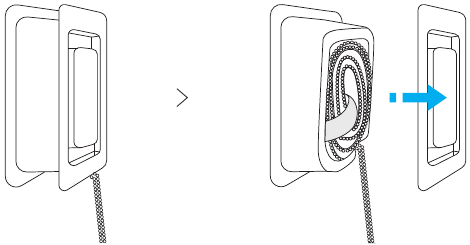

1. Verwijder de afdekking van de haspel en haal vervolgens de aandrijfketting eruit.

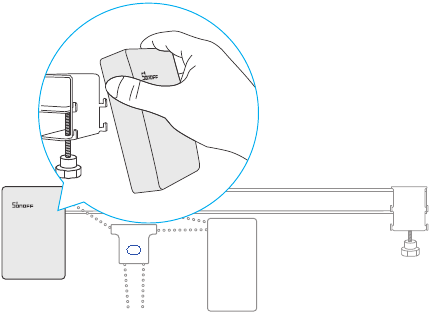

2. Monteer de hoofdmotor op de linker C-vormige beugel en zet deze naar beneden vast.

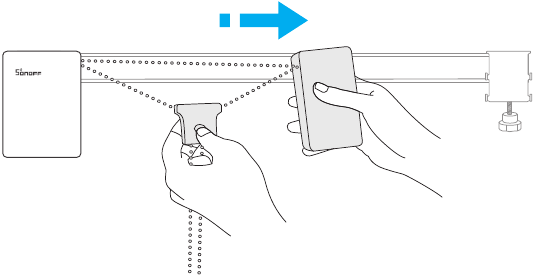

3. Houd de hulpmotor vast en druk op de knop op de klem (R) en verleng de aandrijfketting geleidelijk naar rechts naar de positie van de C-vormige beugel.

   Het vastgebonden onderdeel kan worden gedemonteerd en gebruikt als de aandrijfketting niet lang genoeg is.

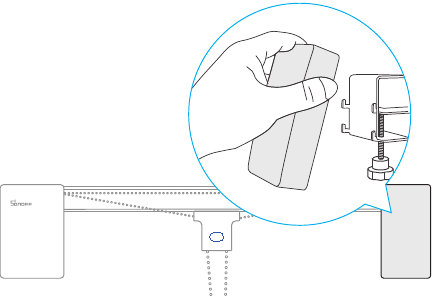

4. Monteer de hulpmotor op de rechter C-vormige beugel en zet deze naar beneden vast.

5. Houd de knop op de klem (R) ingedrukt terwijl u de ketting strak naar beneden trekt.

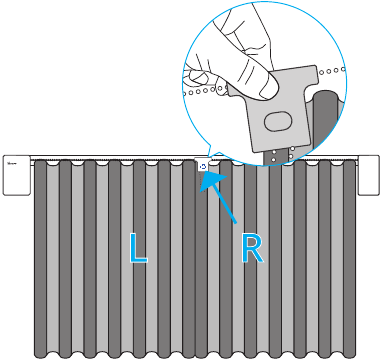

Monteer de gordijnklemmen

Sluit de gordijnen voordat u de gordijnklemmen monteert.

1. Dubbelzijdige opening gordijn
   1. Klem de klem (R) op het rechtergordijn.

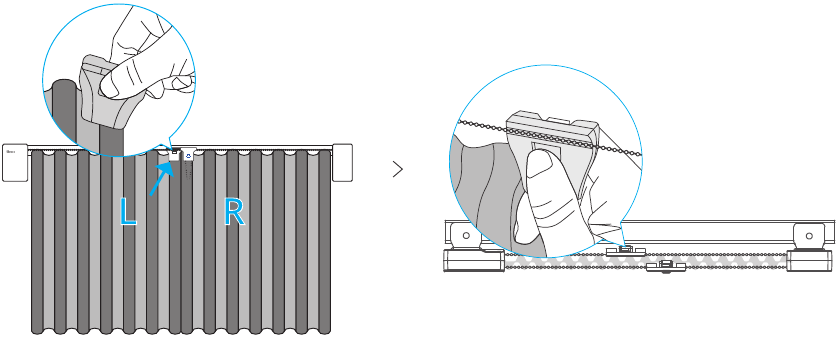

   2. Klem de klem (L) op het linkergordijn en monteer de klem (L) op de aandrijfketting van het binnengordijn.

2. Enkelzijdige opening gordijn

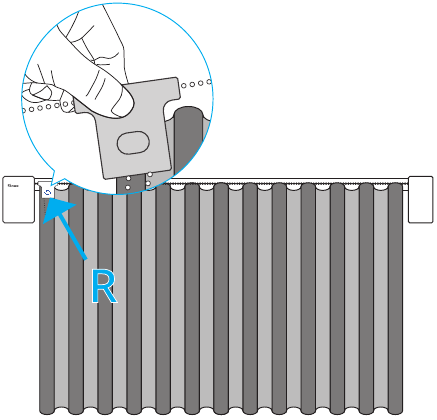

   Klem de klem (R) op de openingszijde van het gordijn (de klem L is niet vereist).


Koppelen met de eWeLink-app

1. Download de eWeLink-app
   Download de "eWeLink"-app uit de Google Play Store of Apple App Store.


2. Voeg SONOFF Zigbee Bridge toe aan uw eWeLink-account
   Zorg ervoor dat u de juiste versies van de Zigbee-gateway gebruikt: ZBBridge-P V1.1.0 en hoger, ZBBridge V1.6.0 en hoger.
3. Voeg de gordijnmotor toe aan de Zigbee Bridge

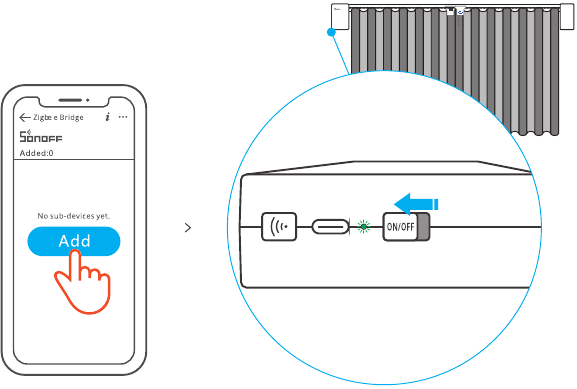

   Open de eWeLink-app, selecteer de gateway die u wilt koppelen en tik op het pictogram "Add" (Toevoegen), en zet vervolgens de gordijnmotor aan. Na het inschakelen zal de LED-indicator "langzaam groen knipperen", nu bevindt het apparaat zich in de koppelmodus en wacht het om te worden toegevoegd. De LED-indicator op het apparaat blijft 3 seconden branden wanneer het apparaat succesvol is toegevoegd.

   Het apparaat verlaat de koppelmodus wanneer het niet binnen 30 seconden succesvol is gekoppeld. Als u de koppelmodus opnieuw wilt activeren, houdt u de koppelknop 5 seconden ingedrukt totdat de LED-indicator "langzaam groen knippert" en laat u deze vervolgens los.
4. Verificatie effectieve communicatieafstand
   Installeer het apparaat op de gewenste plaats en druk vervolgens op de koppelknop op het apparaat. De LED-indicator knippert twee keer, wat betekent dat het apparaat en het apparaat onder hetzelfde Zigbee-netwerk (het routerapparaat of de hub) zich binnen de effectieve communicatieafstand bevinden.

De openings- en sluitlimietpositie van het gordijn instellen

Stel eerst de openingslimietpositie in en stel vervolgens de sluitlimietpositie in (anders heeft dit invloed op de handmatige pauzefunctie).

1. Instelling openingslimietpositie gordijn:
   Houd de knoppen "Open+Pauze" op de afstandsbediening tegelijkertijd ingedrukt en laat de knoppen los wanneer het gordijn naar de gewenste positie beweegt waar u het gordijn wilt openen.

2. Instelling sluitlimietpositie gordijn:
   Houd de knoppen "Sluiten+Pauze" op de afstandsbediening tegelijkertijd ingedrukt en laat de knoppen los wanneer het gordijn naar de gewenste positie beweegt waar u het gordijn wilt sluiten.


Als de gordijnpositie verandert terwijl het apparaat is uitgeschakeld, reset dan de limietpositie nadat het apparaat weer is ingeschakeld.
Wanneer de afstandsbediening is gekoppeld aan meer dan één gordijnmotor, stel dan de limietpunten één voor één in voor elke gordijnmotor en schakel de andere gordijnmotoren tijdelijk uit.

Opladen

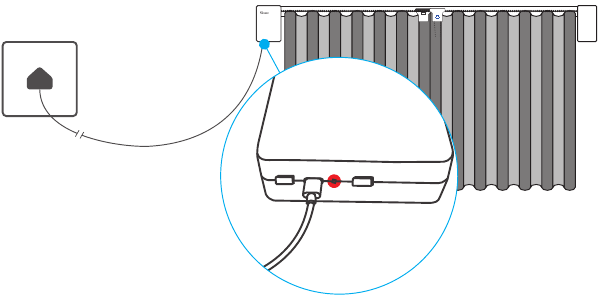

1. Opgeladen via USB Type-C en de juiste adapter

2. Opgeladen door zonnepaneel

   Wanneer u het zonnepaneel gebruikt om de gordijnmotor op te laden, installeer het zonnepaneel dan op een zonnige plek.
   De adapter en het zonnepaneel zijn niet inbegrepen in het product, koop deze apart aan.

Koppelen en wissen van gordijnafstandsbediening en gordijnmotor

Koppelen

1. Schakel de gordijnmotor uit, houd de koppelknop lang ingedrukt en schakel vervolgens de gordijnmotor in en wacht ongeveer 5 seconden totdat de LED-indicator groen wordt en blijft branden, en laat vervolgens los. Nu is de gordijnmotor in de koppelingsstatus van de gordijnafstandsbediening.
2. Druk binnen 10 seconden op een willekeurige knop op de gordijnafstandsbediening, waarna de LED-indicator uitgaat en de gordijnmotor eenmaal kort naar voren en naar achteren beweegt, nu is het koppelen tussen de gordijnmotor en de gordijnafstandsbediening succesvol.

Als de gordijnafstandsbediening niet binnen 10 seconden is gekoppeld, volg dan de bovenstaande stappen en koppel ze opnieuw.

Wissen
Schakel de gordijnmotor uit, houd de koppelknop ingedrukt en schakel vervolgens de gordijnmotor in, wacht ongeveer 10 seconden totdat de LED-indicator snel groen knippert en laat vervolgens los. Nu zijn alle gekoppelde gordijnafstandsbedieningen gewist van ZBCurtain.

Specificaties

Shenzhen Sonoff Technologies Co., Ltd.
3F & 6F, Bldg A, No. 663, Bulong Rd, Shenzhen, Guangdong, China
ZIP-code: 518000
Website: sonoff.tech
