Sonoff 4CH, 4CHPRO Handleiding

Bedieningsinstructie

Uitschakelen

Laat het apparaat installeren en onderhouden door een professionele elektricien. Gevaar voor elektrische schokken, bedien geen enkele aansluiting en raak de aansluitklem niet aan terwijl het apparaat is ingeschakeld!

Bedradingsinstructie

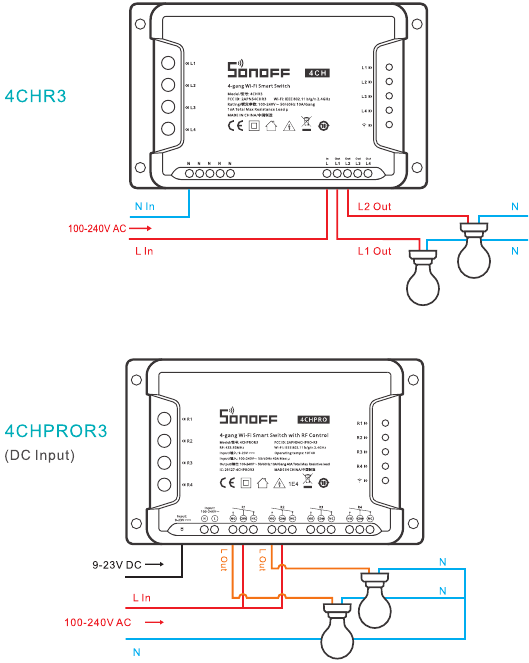

Bedradingsinstructie lamp:

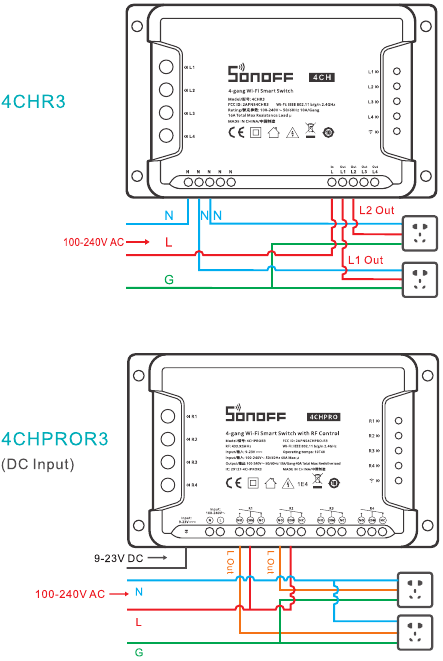

Bedradingsinstructie stopcontact (niet nodig om aan te sluiten als er geen aarddraad is):

Zorg ervoor dat alle draden correct zijn aangesloten.

Om de veiligheid van uw elektrische installatie te waarborgen, is het essentieel dat er een miniatuurstroomonderbreker (MCB) of een aardlekschakelaar (RCBO) met een elektrisch vermogen van 4CHR3(16A), 4CHR3PRO(40A) is geïnstalleerd vóór de 4CHR3, 4CH R3PRO.

Apparatuurinstallatie

35 mm rail installatie

Download de eWeLink APP

Inschakelen

Na het inschakelen gaat het apparaat bij het eerste gebruik naar de snelle koppelingsmodus. De Wi-Fi LED-indicator verandert in een cyclus van twee korte en één lange flits en release.

Het apparaat verlaat de snelle koppelingsmodus als het niet binnen 3 minuten is gekoppeld. Als u deze modus wilt activeren, houdt u een koppelingsknop ongeveer 5 seconden ingedrukt totdat de Wi-Fi LED-indicator verandert in een cyclus van twee korte en één lange flits en release.

Apparaat toevoegen

Tik op "+" en selecteer "Add Device" (Apparaat toevoegen) en volg vervolgens de aanwijzingen in de app.

Compatibele Koppelingsmodus

Als u de snelle koppelingsmodus niet kunt activeren, probeer dan "Compatible Mode " (Compatibele modus) om te koppelen.

1. Houd een koppelingsknop 5 seconden ingedrukt totdat de Wi-Fi LED-indicator verandert in een cyclus van twee korte flitsen en één lange flits en release. Houd een koppelingsknop nogmaals 5 seconden ingedrukt totdat de Wi-Fi LED-indicator snel knippert. Vervolgens gaat het apparaat naar de compatibele koppelingsmodus.
2. Tik op "+" en selecteer "Add Device" (Apparaat toevoegen) en selecteer vervolgens "Compatible Mode" (Compatibele modus) in de APP. Selecteer Wi-Fi SSID met ITEAD-****** en voer het wachtwoord 12345678 in en ga vervolgens terug naar de eWeLink APP en tik op "Next" (Volgende). Wees geduldig totdat het koppelen is voltooid.

Specificaties

Model	4CHR3, 4CHPROR3
Input	4CHR3: 100-240V ~ 50/60Hz 4CHPROR3: 100-240V ~ 50/60HZ( DC: 9-23V )
Max. Load	4CHR3: 10A/Gang 16A Total 4CHPROR3: 10A/Gang 40A Total
RF	433.92MHz (alleen ontvangen)
Wi-Fi	IEEE 802.11 b/g/n 2.4GHZ
Operating systems	Android & iOS
Working temperature	-10ºC~40ºC
Material	PC V0
Dimension	145x90x34mm

4CHR3 ondersteunt de afstandsbediening met 433.92MHz niet.

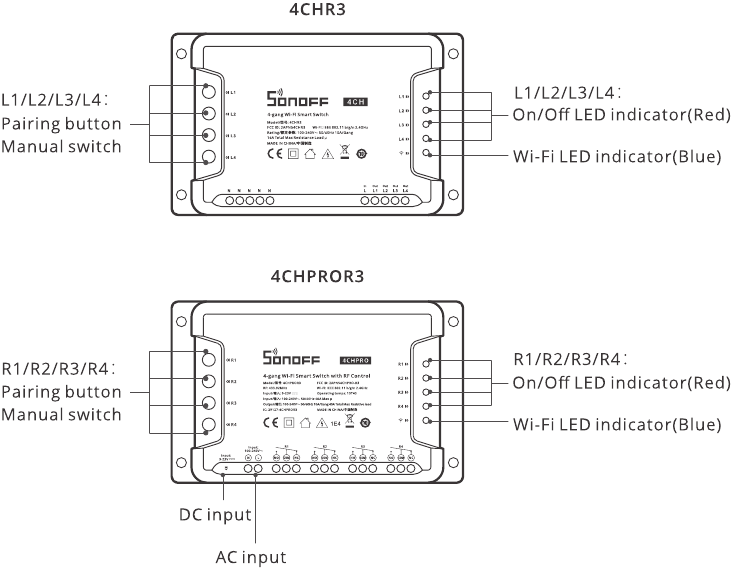

Productintroductie

Het gewicht van het apparaat is minder dan 1 kg.
De aanbevolen installatiehoogte is minder dan 2 m.

Wi-Fi LED-indicator statusinstructie

Functies

Dit apparaat is een 4-voudige Wi-Fi slimme schakelaar met zelfvergrendeling, interlock en inching waarmee u aangesloten apparaten op afstand kunt in- en uitschakelen via uw smartphone, in- of uitschakelen kunt plannen en kunt delen met uw gezin om samen te bedienen.

• Afstandsbediening
• Enkele/Countdown Timing
• Spraakbesturing
• Deelbediening
• Slimme scène
• Zelfvergrendeling
• Interlock
• Inching
• 433MHz afstandsbediening
• Power-on State
• Camera Linking
• LAN-bediening

Koppelen en wissen met RF-afstandsbediening

De 4CHPROR3 ondersteunt de afstandsbediening met een frequentie van 433.92MHz om in/uit te schakelen en elk kanaal kan het onafhankelijk leren, wat lokale draadloze bediening over korte afstand is, niet Wi-Fi-bediening.

Koppelingsmethode:
Houd de kanaalschakelknop die moet worden gekoppeld 3 seconden ingedrukt totdat de Wi-Fi LED-indicator rood wordt en "één keer snel knippert" en laat los, druk vervolgens kort op de knop die moet worden gekoppeld op de afstandsbediening. Als de Wi-Fi LED-indicator rood wordt en "één keer snel knippert", geeft dit aan dat het koppelen is gelukt.

Wismethode:
Houd de kanaalschakelknop die moet worden gewist 5 seconden ingedrukt totdat de Wi-Fi LED-indicator rood wordt en "twee keer snel knippert" en laat los, druk vervolgens kort op de knop die moet worden gewist op de afstandsbediening. Als de Wi-Fi LED-indicator rood wordt en "één keer snel knippert", geeft dit aan dat de code is gewist.

Schakel netwerk

Als u de druk op een koppelingsknop moet wijzigen gedurende ongeveer 5 seconden totdat de Wi-Fi LED-indicator verandert in een cyclus van twee korte en één lange flits en release, gaat het apparaat naar de snelle koppelingsmodus en kunt u opnieuw koppelen.

Fabrieksreset

Het verwijderen van het apparaat in de eWeLink-app geeft aan dat u het terugzet naar de fabrieksinstellingen.

Veelvoorkomende problemen

Q: Why my device stays "Offline"?

A: Het duurt 1 - 2 minuten voordat het nieuw toegevoegde apparaat verbinding maakt met Wi-Fi en het netwerk. Als het lange tijd offline blijft, beoordeel dan deze problemen aan de hand van de blauwe Wi-Fi-indicatorstatus:

1. De blauwe Wi-Fi-indicator knippert één keer per seconde, wat betekent dat de schakelaar geen verbinding kon maken met uw Wi-Fi:
   1. Misschien hebt u een verkeerd Wi-Fi-wachtwoord ingevoerd.
   2. Misschien is er te veel afstand tussen de schakelaar, uw router of de omgeving veroorzaakt storing, overweeg dichter bij de router te komen. Als het niet lukt, voeg het dan opnieuw toe.
   3. Het 5G Wi-Fi-netwerk wordt niet ondersteund en ondersteunt alleen het 2.4GHz draadloze netwerk.
   4. Misschien is de MAC-adresfiltering open. Schakel het uit.
      Als geen van de bovenstaande methoden het probleem heeft opgelost, kunt u het mobiele datanetwerk op uw telefoon openen om een Wi-Fi-hotspot te creëren en het apparaat vervolgens opnieuw toevoegen.
2. De blauwe indicator knippert twee keer per seconde, wat betekent dat uw apparaat verbinding heeft gemaakt met Wi-Fi, maar geen verbinding kon maken met de server. Zorg voor een stabiel genoeg netwerk. Als er vaak een dubbele flits optreedt, wat betekent dat u toegang hebt tot een onstabiel netwerk, geen productprobleem. Als het netwerk normaal is, probeer dan de stroom uit te schakelen om de schakelaar opnieuw op te starten.

Belangrijke veiligheidsinstructies

1.
   Risico op elektrische schokken, dit product is geen speelgoed en is niet bedoeld voor gebruik door kinderen. Alleen voor gebruik door volwassenen.
2. De maximale omgevingstemperatuur tijdens het gebruik van het apparaat mag niet hoger zijn dan 40ºC.
3. Het apparaat is alleen geschikt voor gematigde klimaten.
4. De ventilatie mag niet worden belemmerd door het apparaat te bedekken met voorwerpen zoals kranten, tafelkleden, gordijnen, enz.
5. Open vuurbronnen, zoals kaarsen, mogen niet op het apparaat worden geplaatst.

Service email: support@itead.cc

Website: sonoff.tech
