Fury Shobo SH4 / SH4F Handleiding

PRODUCTINFORMATIE

INHOUD VAN DE VERPAKKING

	PC case | Boîtier PC
	120 mm RGB fan
	SF1 - Screw stand-off for motherboard
	PS1 - Screw for PSU
	MB1 - Screw for Motherboard/SSD on HDD bracket
	HD1 - Screw for HDD in bracket
	Cable tie
	Screw washers
	Installation guide

* - SH4 RGB
** - SH4F RGB

Instellen

1. Schroef beide zijpanelen los en verwijder ze.

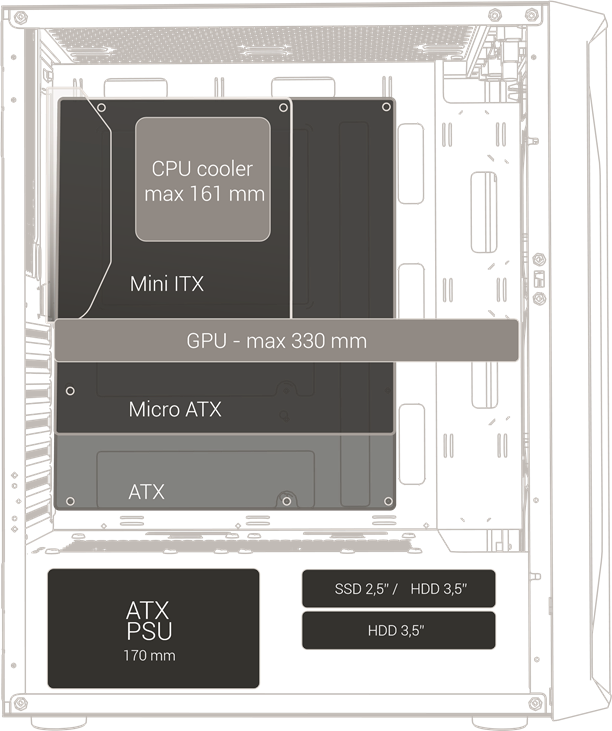

2. Schroef het moederbord vast met MB1-schroeven. Schroef indien nodig vooraf extra SF-1 afstandhouders in.

3. Schroef indien aanwezig de 2,5" (bijv. SSD) of 3,5" (HDD) schijven vast met MB1 (voor 2,5") of HD1 (voor 3,5" HDD) schroeven. U kunt de HDD-kooi en SSD-lade bereiken vanaf de servicebaai (onder het metalen zijpaneel van de behuizing).

4. Sluit de connectoren van het voorpaneel (inclusief POWER, RESET), USB 3.0, USB 2.0 en HD Audio-poorten aan op de bijbehorende moederbord sleuven volgens de handleiding van het moederbord.

5. Schroef de ATX-voeding vast met PS1-schroeven en sluit de kabels aan volgens de instructies van de voeding en het moederbord.

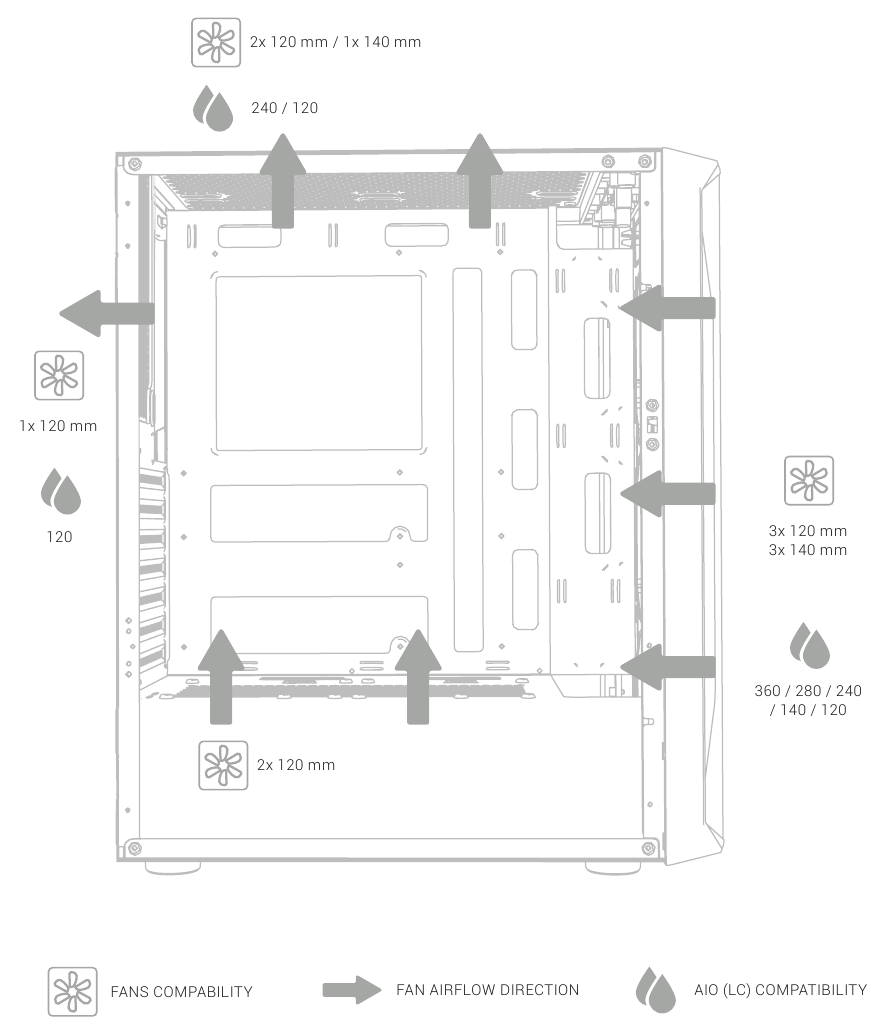

6. Sluit de ventilatoren aan:

   • Shobo SH4 RGB: sluit de ventilatorkabel aan op de MOLEX-connector van de ATX-voeding.
   • Shobo SH4F RGB: sluit de gesplitste ventilatorstekkers aan op een MOLEX-connector van de ATX-voeding.
7. Installeer indien aanwezig de grafische kaart en sluit de stroomkabels erop aan (indien dit model dit vereist).


Let op: Als u de voorste ventilatoren moet vervangen of een vloeistofkoelingssysteem (bijv. AIO LC) wilt installeren, verwijdert u het voorpaneel door steviger aan het onderste deel te trekken.

www.fury-zone.com

Referenties

• Laat de woede los! Gamingrandapparatuur voor digitale krijgers.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Fury Shobo SH4 / SH4F Handleiding
