SereneLife PYLE SLPAC12 / SLPAC12.5 Handleiding

Bezoek onze website

SCAN MIJ
serenelifehome.com

Kenmerken

• Lichtgewicht en draagbare A/C-unit
• Compacte, losstaande kamerairconditioner
• (3) Werkingsmodi: AC-koeling / luchtontvochtiger / ventilator
• Probleemloze kamerkoeling, snelle installatie
• Eenvoudige elektrische plug-in werking
• Temperatuurregeling luchtcirculatiefunctie
• Automatische zwaaimodus: bewegende windroosters voor luchtcirculatie
• Handige klimaatregeling voor grote ruimtes, AC-dekking
• Digitaal aanraakbedieningspaneel met LED-display
• Tijd-, temperatuur- en ventilatorsnelheidsinstellingen
• Inclusief universele raammontage AC-afvoerset
• Verwijderbaar en wasbaar luchtfilterscherm
• Moderne stijl, slanke behuizing
• Energiezuinig: laag stroomverbruik
• Motor met laag geluidsniveau
• Wielen voor eenvoudig transport
• Gebruikt voor thuis-, kantoor-, school- en bedrijfsruimtes

Wat zit er in de doos

• AC-unit
• Afvoerslang
• Raaminstallatieplaat
• Digitale afstandsbediening

Technische specificaties

• AC-koelvermogen: 12.000 BTU
• Nominaal vermogen: 1150 watt
• Dekkingsgebied: koelt ruimtes tot 325'+ vierkante voet
• Luchtstroom: 360 kubieke meter / uur
• Werkingsmodi: AC-koeling / ventilator / droog (luchtontvochtiger)
• Luchtontvochtigerprestaties / vochtafvoer: 1,8 liter / uur
• Bedrijfsgeluidsniveau: 56dBA (+/-3)
• Ventilatorsnelheidsinstellingen: laag/midden/hoog
• Temperatuureenheid selecteerbaar: °F / °C (Fahrenheit / Celsius)
• Instelbare timerinstellingen: tot 24 uur
• Constructiemateriaal: gefabriceerde ABS-behuizing
• Afstandsbediening op batterijen, vereist (2) x 'AAA'-batterijen, inbegrepen
• Lengte stroomkabel: 4,3' ft.
• Voeding: 120V
• Totale AC-afmetingen (L x B x H): 17,4'' x 13,4'' x 32,1'' -inches

Belangrijke veiligheidstips

Voorzorgsmaatregelen
Lees de handleiding zorgvuldig door voordat u de machine bedient:

• Deze machine is uitsluitend bedoeld voor huishoudelijk gebruik.
• Deze machine is uitsluitend bedoeld voor gebruik binnenshuis. Plaats hem in een droge omgeving.
• Controleer het netsnoer regelmatig. Als het netsnoer, de stekker of de A/C beschadigd is, gebruik hem dan niet. Als het netsnoer niet lang genoeg is, kan een verlengkabel worden gebruikt. De kabel mag niet verspreid liggen op plaatsen waar het netsnoer kan worden uitgetrokken of waar mensen kunnen struikelen.
• De A/C moet uit de buurt van warmtebronnen staan en direct zonlicht vermijden.
• Schakel de A/C uit voordat u de stekker uit het stopcontact haalt.
• Schakel de A/C uit en trek de stekker uit het stopcontact voordat u hem verwijdert of schoonmaakt, of onderdelen vervangt, of wanneer hij niet wordt gebruikt.
• Reinig de A/C volgens de handleiding.
• De spanning van de A/C moet aan de eisen voldoen.
• Schade die wordt veroorzaakt door onjuiste stroom is niet inbegrepen in de garantie.
• Kinderen mogen niet met de A/C spelen.
• Dit apparaat is niet bedoeld voor gebruik door kinderen, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Steek uw vingers of een hard voorwerp niet in de windgeleidestang van de luchtuitlaat.
• Plaats de A/C niet op een plaats met water of andere vloeistoffen.
• Voorkom dat er water of vloeistoffen in de A/C komen.
• Repareer de A/C niet zelf. Elk mogelijk gevaar dat wordt veroorzaakt door onderhoud door leken, maakt de garantie ongeldig. Als het netsnoer beschadigd is, moet het worden vervangen door professioneel onderhoudspersoneel.
• Gebruik de accessoires die door de A/C-fabrikant zijn geleverd; anders kan de A/C beschadigd raken.
• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

LEES ALLE INSTRUCTIES VOOR GEBRUIK
Uw veiligheid en de veiligheid van anderen zijn erg belangrijk. We hebben veel belangrijke veiligheidsberichten in deze handleiding en op uw apparaat geplaatst.
Lees en volg altijd alle veiligheidsberichten.

Dit symbool geeft aan dat dit apparaat een ontvlambaar koelmiddel gebruikt. Als het koelmiddel lekt en in contact komt met een externe ontstekingsbron, bestaat er brandgevaar.

Dit symbool geeft aan dat de bedieningshandleiding zorgvuldig moet worden gelezen.

Dit symbool geeft aan dat onderhoudspersoneel deze apparatuur moet behandelen met verwijzing naar de installatiehandleiding.

Dit symbool geeft aan dat er informatie beschikbaar is, zoals de bedieningshandleiding of installatiehandleiding.

KOELMIDDEL (ALLEEN VOOR R32)

VOORZICHTIGHEID BIJ BRAND
LEES DE HANDLEIDING ZORGVULDIG DOOR VOORDAT U HET APPARAAT GEBRUIKT.
R32 koelgas voldoet aan internationale milieuvoorschriften.

• Gebruik geen methoden om het ontdooiproces of de reiniging te versnellen anders dan die aanbevolen door de fabrikant.
• Het apparaat moet worden opgeslagen in een ruimte zonder continu werkende ontstekingsbronnen (bijv. open vuur, werkende gasapparaten of werkende elektrische kachels).
• Het apparaat niet doorboren of verbranden.
• Houd er rekening mee dat koelmiddelen mogelijk geen geur bevatten. De instructies moeten de volgende informatie bevatten:
• Materiaal van de leidingen, de routing van de leidingen en de installatie moeten bescherming bieden tegen fysieke schade tijdens gebruik en onderhoud, en voldoen aan nationale en lokale voorschriften en normen, zoals ASHRAE 15, IAPMO Uniform Mechanical Code, ICC International Mechanical Code of CSA B52.

• Alle veldverbindingen moeten toegankelijk zijn voor inspectie voordat ze worden afgedekt of omsloten.
• De installatie van leidingen moet tot een minimum worden beperkt.
• Er moeten voorzieningen worden getroffen voor de uitzetting en samentrekking van lange leidingen. Beschermingsmiddelen, leidingen en fittingen moeten worden beschermd tegen nadelige milieueffecten (bijv. het risico dat er water verzamelt en bevriest in overdrukleidingen of de ophoping van vuil en afval).
• De leidingen in koelsystemen moeten zo worden ontworpen en geïnstalleerd dat de kans op hydraulische schokken die het systeem beschadigen, wordt geminimaliseerd.
• Stalen leidingen en componenten moeten worden beschermd tegen corrosie met een roestwerende coating voordat er isolatie wordt aangebracht.
• Flexibele leidingelementen moeten worden beschermd tegen mechanische schade, overmatige spanning door torsie of andere krachten en moeten jaarlijks worden gecontroleerd op mechanische schade.
• Er moeten voorzorgsmaatregelen worden genomen om overmatige trillingen of pulsaties te voorkomen.

Bij gebruik van het product:

• Houd alle vereiste ventilatieopeningen vrij van obstructies.
• Onderhoud mag alleen worden uitgevoerd zoals aanbevolen door de fabrikant.

Niet-geventileerde ruimte

• Een niet-geventileerde ruimte waar het apparaat dat ontvlambare koelmiddelen gebruikt, is geïnstalleerd, moet zo zijn geconstrueerd dat, in geval van een koelmiddellekkage, deze niet stagneert en een brand- of explosiegevaar veroorzaakt.
• Het niet-vaste apparaat moet worden opgeslagen in een ruimte waarvan de grootte overeenkomt met de ruimte die is gespecificeerd voor gebruik.
• Het niet-vaste apparaat moet worden opgeslagen in een ruimte zonder continu werkende open vlammen of andere potentiële ontstekingsbronnen.
• De fabrikant moet alle andere continu werkende bronnen specificeren die bekend staan om het koelmiddel dat wordt gebruikt, te ontsteken.
• Het apparaat moet zo worden opgeslagen dat mechanische schade wordt voorkomen.
• Niet-kanaalgebonden apparaten die A2L-koelmiddelen bevatten met luchtopeningen in de gekoelde ruimte, kunnen het lichaam van het apparaat in open ruimtes worden geïnstalleerd, zoals verlaagde plafonds (niet gebruikt als retourluchtplenums), zolang de gekoelde lucht niet rechtstreeks in verbinding staat met de lucht in het verlaagde plafond.

Kwalificatie van werknemers

• Alle operators of onderhoudspersoneel van koelcircuits moeten een geldig certificaat verkrijgen dat is uitgegeven door een door de industrie erkend evaluatiebureau om aan te tonen dat ze de kwalificaties hebben om koelmiddelen veilig te hanteren, zoals vereist door de door de industrie erkende evaluatieomvang.
• Voer onderhoud en reparaties aan de apparatuur alleen uit in overeenstemming met de methoden die worden aanbevolen door de fabrikant van het apparaat. Als er een andere professional nodig is om te helpen bij onderhoud en reparaties, moet dit worden uitgevoerd onder toezicht van personeel dat gekwalificeerd is om ontvlambare koelmiddelen te hanteren.

Speciale waarschuwing:

• Plaats de A/C op een vlakke ondergrond en installeer hem verticaal om een normale werking van de compressor te garanderen.
• De A/C moet minstens 50 cm van omringende objecten verwijderd zijn. Houd de luchtinlaat en -uitlaat vrij.
• Gebruik de A/C niet naast benzine of andere ontvlambare vloeistoffen.
• Gebruik geen spuitbussen en andere oplosmiddelen of ontvlambare stoffen in de buurt van de A/C; anders kan het plastic vervormen en kunnen elektrische onderdelen beschadigd raken.

Stroom

• De stekker moet in goede staat zijn en mag niet beschadigd zijn. Vervang de stekker niet door een stekker.
• Om de A/C te laten werken, steekt u eerst de stekker in het stopcontact en drukt u vervolgens op de aan/uit-knop.
• Plaats de unit 2 uur rechtop voordat u hem voor de eerste keer inschakelt.

Product Introductie

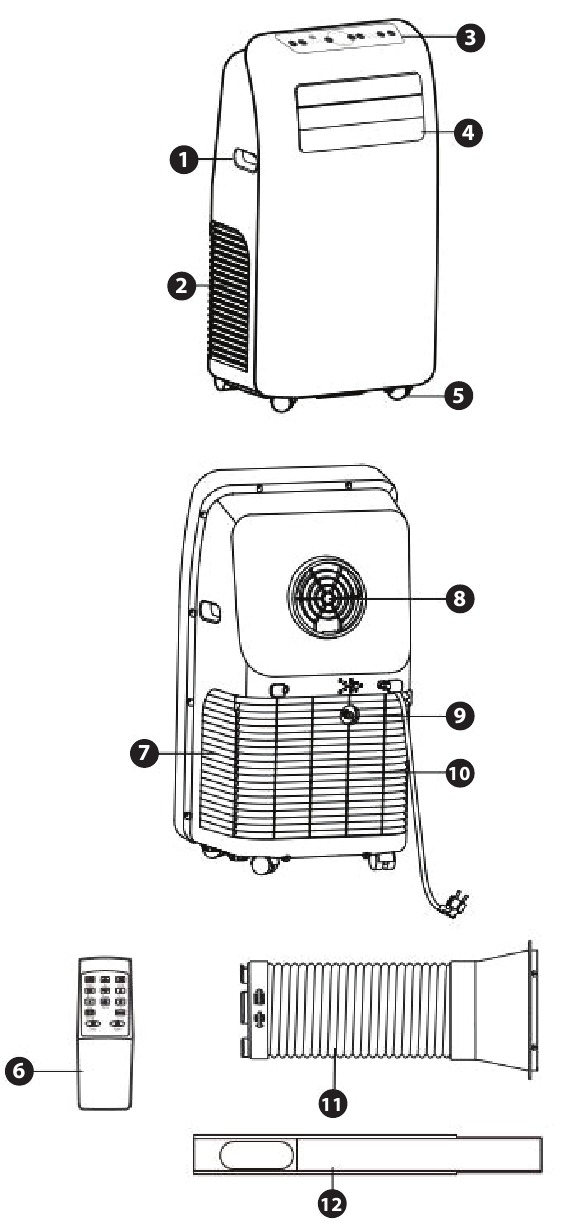

BELANGRIJKSTE ONDERDELEN EN COMPONENTEN

1. Handvat
2. Luchtinlaat (L)
3. Bedieningspaneel
4. Windgeleidingsopening
5. Zwenkwiel
6. Afstandsbediening
7. Luchtinlaat (R)
8. Luchtafvoer
9. Ontvochtigingsafvoermondstuk
10. Luchtinlaatrooster
11. Afvoerkanaalmontage
12. Raamafdichtingsplaatenhet geheel

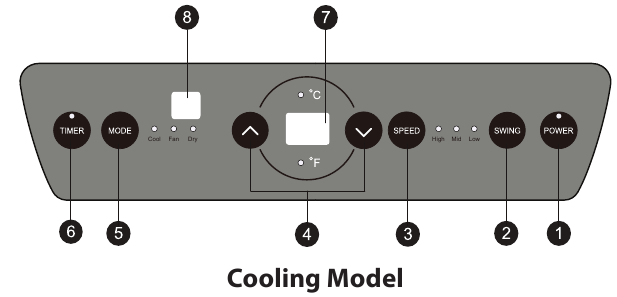

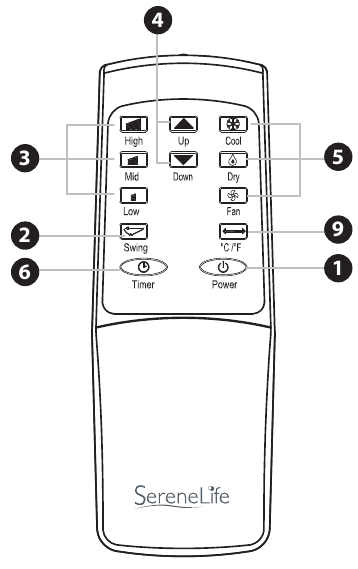

Bedieningspaneel en Afstandsbediening

1. Power key
   Druk op de knop om de A/C AAN/UIT te zetten.
2. Swing key
   Druk op deze knop op elk moment nadat u de A/C hebt aangezet om de windgeleider automatisch te laten zwaaien.
3. Speed key
   Druk op de knop om de hoge/midden/lage versnellingswindsnelheid te kiezen.
4. Temperature/ Time Adjusting key
   Druk op de knop in de koelmodus om de insteltemperatuur te verhogen/verlagen; druk erop in de timingmodus om de AAN/UIT-tijd in te stellen; druk tegelijkertijd op de omhoog- en omlaagtoetsen om te schakelen tussen Fahrenheit- en Centigrade-gradentemperatuur.
5. Mode key
   Druk op de knop om te kiezen tussen koelen, ventilator, ontvochtigen
6. Timer key
   Druk op de knop in de stand-bymodus om de AAN-tijd in te stellen. Druk op deze knop in de AAN-modus om de UIT-tijd in te stellen.
7. Temperature/ Time Display Window
   Dit venster geeft de aangepaste temperatuur en tijd weer.
8. Remote controller receiving window
   Dit venster wordt gebruikt om het signaal van de afstandsbediening te ontvangen.
9. °C/°F switching key: Druk op de knop om te schakelen tussen °C en °F

Productbediening

Plaatsing en Installatie

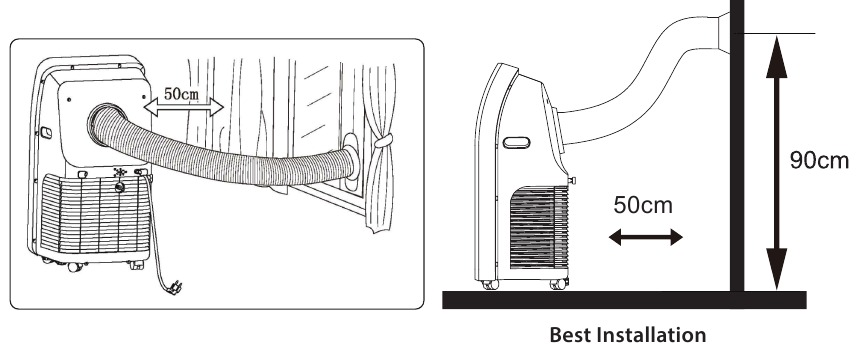

Plaatsing
Plaats het op een vlakke en droge plaats en houd het op minstens 50 cm afstand van het omliggende object.

Installatie

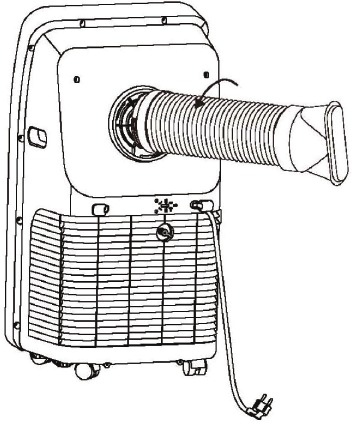

• Schroef de afvoerkanaalmontage in de luchtafvoer achter het paneel (tegen de klok in).

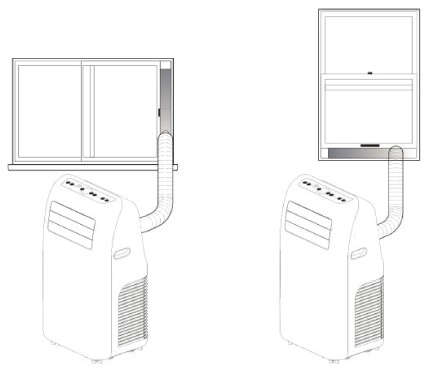

• Steek de luchtafvoerslang in de raamafdichtingsplaat, pas de openingsbreedte van het raam aan zodat het raam goed op de afdichtingsplaat past; de lengte van de afdichtingsplaat is verstelbaar.


Onjuiste Installatie

• Het is belangrijk om het afvoerkanaal glad te houden. Onjuiste installatie heeft invloed op het werk van de A/C.
• Voorkom dat het afvoerkanaal scherp buigt.
• Zorg ervoor dat de lucht soepel door het kanaal kan stromen.

Het afvoerkanaal is speciaal ontworpen voor dit model. Vervang of verleng het niet, anders zal dit tot een storing leiden.

Let op: Max. ontwikkelde lengte van het afvoerkanaal is 1.500 mm. Het is beter om het te verkorten tijdens gebruik en horizontaal te houden tijdens de installatie.

WERKINGSMETHODE

Koelmodus

• Wanneer de A/C automatisch in de koelmodus gaat of de koelmodus is geselecteerd nadat de stroom is ingeschakeld, gaat het koelindicatielampje branden.
• Druk op de omhoog/omlaag-knop om de insteltemperatuur aan te passen (16°C~30°C)(60°F~86°F).
• Druk op de Speed key om de snelheid Hoog/Midden/Laag te kiezen.

Ventilatormodus

• Wanneer u op de mode key drukt of de Ventilatormodus kiest door op de afstandsbediening te drukken, gaat het windindicatielampje branden.
• Druk op de Speed key om de snelheid Hoog/Midden/Laag te kiezen.
• De temperatuur kan niet worden ingesteld.

Ontvochtigingsmodus

• Wanneer u op de mode key drukt of de ontvochtigingsmodus kiest door op de afstandsbediening te drukken, gaat het ontvochtigingsindicatielampje branden.

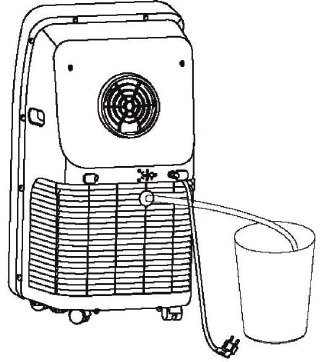

• Verwijder de waterwig voor ontvochtiging, steek het waterverdeelstuk erin, plaats het andere uiteinde van het waterverdeelstuk in het waterreservoir of de afvoerdoorgang, zoals weergegeven in de rechter figuur.
• Na het betreden van de ontvochtigingsmodus, als de kamertemperatuur ≥17°C (62°F), is de compressor AAN. Bedien vervolgens als volgt: wanneer de kamertemperatuur ≤15°C (59°F), is de compressor UIT; wanneer de temperatuur stijgt tot kamertemperatuur ≥17°C (62°F), start de compressor opnieuw (om de compressor te beschermen, wordt deze 3 minuten later opnieuw gestart).
• In de ontvochtigingsmodus is de ventilator standaard ingesteld om op lage snelheid te draaien en de windsnelheid kan niet worden aangepast. De temperatuur kan niet worden ingesteld.

Timermodus

• Druk in de stand-bystand op de Timer key om de AAN-tijd in te stellen. Druk op de omhoog- en omlaagtoetsen om de AAN-tijd in te stellen (1~24H) en het timerindicatielampje gaat branden.
• Druk in de AAN-stand op de timer key om de UIT-tijd in te stellen. Druk op de omhoog- en omlaagtoetsen om de UIT-tijd in te stellen (1~24H) en het timerindicatielampje gaat branden.

Reiniging en Onderhoud

AFVOERMETHODE

Dit product is uitgerust met een automatisch waterverdampingssysteem. De condensor wordt gekoeld met de circulatie van condenswater, om de koelefficiëntie te verbeteren en energie te besparen.

• Als het interne vat vol water is, geeft het scherm "FL" weer en stopt de compressor automatisch met werken. Draai na het uitschakelen van de stroom de waterdeksel los, trek de waterplug eruit om het water af te voeren en het wordt weer normaal na opnieuw te zijn opgestart.

ONDERHOUD

Let op: Om elektrische schokken te voorkomen, schakelt u de A/C uit en haalt u de stekker eruit voordat u onderhoud of reparaties uitvoert.

REINIGING

• Haal de stekker eruit voor het reinigen.
• Veeg af met een zachte, halfdroge doek. Gebruik geen chemische reagentia, zoals benzeen, alcohol en benzine enz.; anders wordt het oppervlak van de A/C en zelfs de hele A/C beschadigd.
• Voorkom dat er water in de A/C spat.

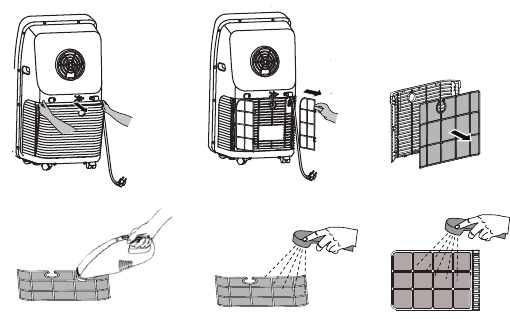

FILTERSCHERM

• Stofzuig het filterscherm eens in de twee weken. Als het verstopt is door stof, wordt de efficiëntie van de A/C verminderd.
• Haal het luchtinlaatrooster eruit en trek het filterscherm aan beide zijden eruit volgens de richting die in de volgende figuren wordt getoond. Gebruik een stofzuiger om pluisjes van de filters te verwijderen.
• Plaats het filterscherm in het warme water (ongeveer 40°C of 104°F) waaraan een neutraal reinigingsmiddel is toegevoegd, droog het op een schaduwrijke plaats na het reinigen.

Als het filter vuil is, reinig het dan in warm water (ongeveer 40°C/104°F) met een neutraal reinigingsmiddel.

Als het filter niet erg vuil is, kunt u het stof verwijderen met een stofzuiger.

SEIZOENSREINIGING I
f de A/C lange tijd niet zal worden gebruikt:

• Trek de waterplug eruit om af te tappen.
• Laat de A/C 2 uur in de ventilatormodus draaien totdat de binnenkant droog is.
• Schakel de A/C uit en haal de stekker eruit.
• Was het filterscherm en monteer het opnieuw.
• Demonteer het afvoerkanaal en bewaar het op de juiste manier.
• Dek de A/C af met een plastic zak en plaats deze op een droge plaats.

Veelvoorkomende Fouten en Diagnose

Intelligente Foutdetectie

ZEKERINGSPARAMETERS

• Voltage: 250VAC
• Current: 3.15A

Probleemoplossing

Neem bij een van de volgende problemen tijdig contact op met professioneel onderhoudspersoneel.

Let op: als er iets abnormaals is met de A/C, schakel hem dan uit en trek de stekker uit het stopcontact en neem vervolgens contact op met professioneel onderhoudspersoneel.

De bovenstaande technische parameters kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Product registreren

Bedankt voor het kiezen van SereneLife. Door uw product te registreren, zorgt u ervoor dat u optimaal profiteert van onze exclusieve garantie en persoonlijke klantenondersteuning.

Vul het formulier in om toegang te krijgen tot deskundige ondersteuning en om uw SereneLife-aankoop in perfecte staat te houden.

Serenelifehome.com/pages/register

Vragen of opmerkingen?
Wij zijn er om u te helpen!
Telefoon: 1.718.535.1800
Serenelifehome.com/ContactUs
