Yamaha S300 Handleiding
VOORZORGSMAATREGELEN
- Schakel ALTIJD de versterker uit voordat u probeert de luidspreker aan te sluiten.
- Sluit ALTIJD de + en — draden aan op de juiste aansluitingen op de versterker.
- Zorg er ALTIJD voor dat de S300 stevig staat om te voorkomen dat hij tijdens het gebruik omvalt.
- Gebruik de S300 NOOIT boven zijn maximaal nominale capaciteit. Dit kan leiden tot vervorming en kan de luidsprekers beschadigen.
- Gebruik de S300 NOOIT buiten zijn nominale impedantie van 8 ohm. Controleer ALTIJD "PARALLEL AANSLUITEN" bij het opzetten van luidsprekers om parallel te werken.
AANSLUITINGEN

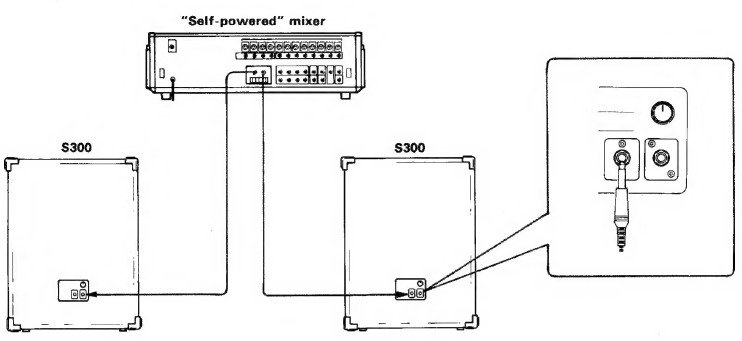

AANSLUITEN OP EEN MIXER MET EEN INGEBOUWDE VERSTERKER

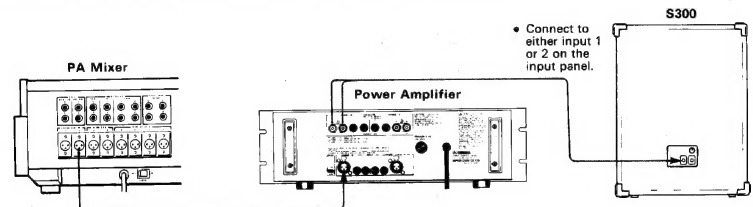

AANSLUITEN OP EEN STANDAARD VERSTERKER

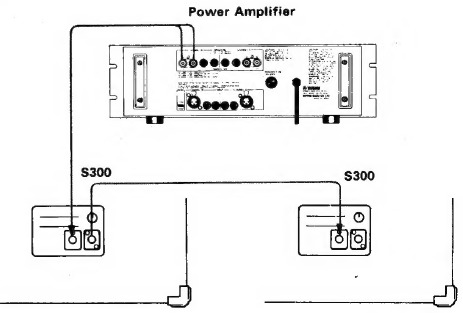

PARALLEL AANSLUITEN
De twee ingangsaansluitingen zijn parallel in het apparaat aangesloten, zodat verbindingen gemakkelijk kunnen worden gemaakt, zoals in het diagram wordt weergegeven. Eindversterkers zijn normaal ontworpen voor een stabiele werking met een impedantie van 4 of 8 ohm. SLUIT NOOIT MEER DAN TWEE LUIDSPREKERUNITS PARALLEL AAN, tenzij de eindversterker is ontworpen om te werken met een belastingimpedantie lager dan 4 ohm.
INSTALLATIE VAN XLR-TYPE CONNECTOREN
De telefoonjacks op de S300 kunnen indien gewenst worden vervangen door XLP-connectoren. Verwijder eenvoudigweg de telefoonjacks door de twee schroeven los te draaien waarmee ze op hun plaats worden gehouden.
BEDRADING TELEFOONPLUG
De standaard ingangsterminals voor dit apparaat zijn 1/4" telefoonjacks. Sluit de luidsprekerkabels aan zoals weergegeven in dit diagram.
SPECIFICATIES
| Frequentiebereik: | 50 Hz tot 20 kHz |
| Vermogen: | 100W (RUIS) 200W (PROGRAMMA) 400W (MAX) |
| Nominale impedantie: | 8 ohm |
| Gevoeligheid: | 97dB SPL (1W, 1m, op de as) |
| Crossover-frequenties: | 800 Hz, 4 kHz |
| Componenten: | LF: JA3815, 15" conustype MF: JA2116, 8" conustype HF: JA3251, HF-driver & hoorn |
| Connectoren: | Parallelle 1 /4" telefoonjack (XLR-connector kan worden vervangen) |
| Behuizing: | BassreflEx-type |
| Afmetingen (B x H x D): | 561.5 x 731.5 x 389 mm (Inclusief hoekbeschermers) 22-1/8" x 28-3/4" x 15-3/8" |
| Gewicht: | 33.2 kg 15.1 lbs |

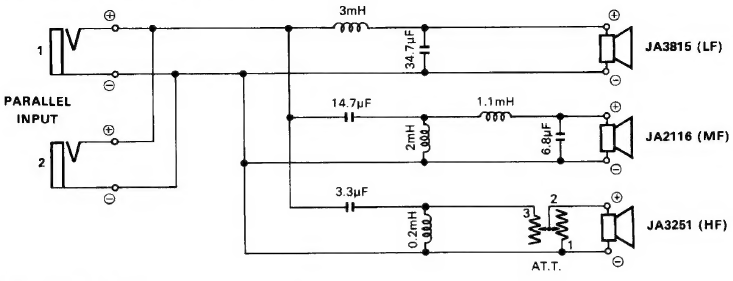

SCHEMA

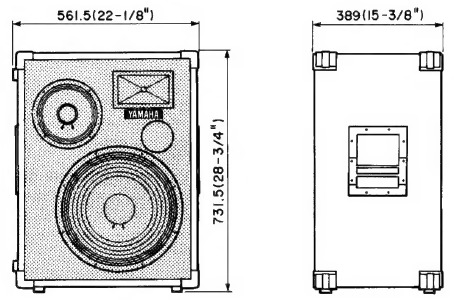

AFMETINGEN

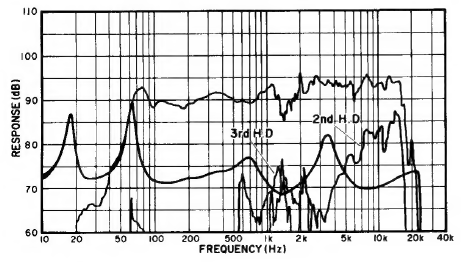

PRESTATIEGRAFIEK
- Frequentierespons/harmonische vervorming/impedantie
(1 W, 2 m op de as, in een echovrije kamer)
![]()
Opmerking:
Er is 20 dB toegevoegd aan de 2e en 3e H.D-curven die op de grafiek worden weergegeven.
| SERVICE De S300 wordt ondersteund door het wereldwijde netwerk van door Yamaha opgeleide en gekwalificeerde servicepersoneel. In het zeldzame geval van een probleem, neem contact op met uw dichtstbijzijnde Yamaha-dealer. |
YAMAHA CORPORATION
P.O. Box 1, Hamamatsu. Japan
