Sennheiser G4 Handleiding

Wat is draadloze audio

Een draadloos audiosysteem bestaat uit een microfoon, een kleine radiozender (Tx) en een kleine radio-ontvanger (Rx). Wanneer de microfoon op de zender is aangesloten en de zender en ontvanger beide op dezelfde frequentie zijn afgestemd, kunnen we iets op veel grotere afstand microfoneren dan het praktisch zou zijn om een XLR-kabel te gebruiken. Met een heldere zichtlijn kan dit een paar honderd voet zijn - of aanzienlijk minder als er obstakels zijn, zoals muren of bladeren.

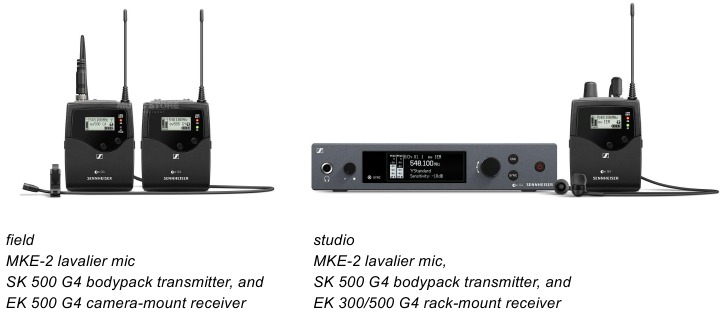

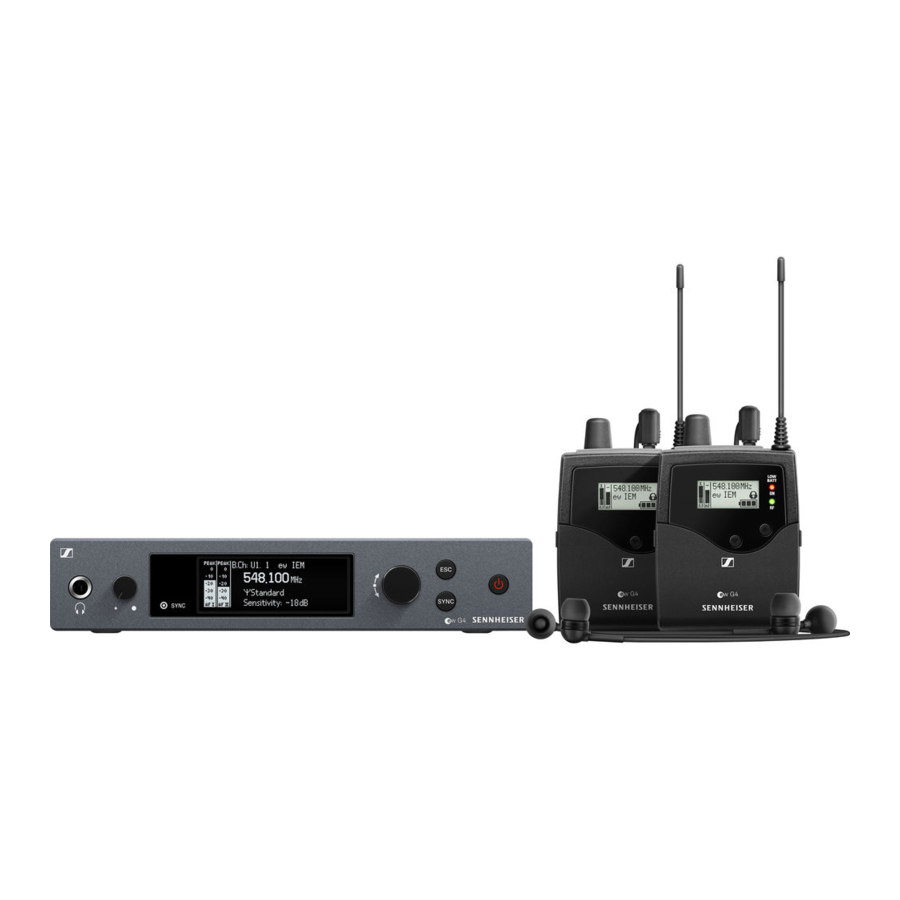

Onze draadloze audioapparatuur is Sennheiser G4. We hebben er een aantal geconfigureerd voor gebruik in het veld en een aantal voor gebruik in de studio's. Draadloze kits voor veldproductie kunnen worden opgehaald bij het Productiekantoor. Onze draadloze studioapparatuur is ingebouwd in twee rolkoffers, één toegewezen aan Studio A en de andere aan Studio B.

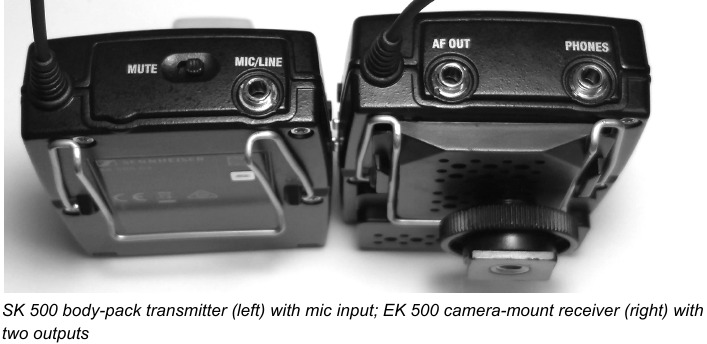

In de veldproductiekits lijken de bodypack-zender (SK 500) en de camera-ontvanger (EK 500) erg op elkaar. Een nadere blik onthult dat de bodypack-zender één stekker aan de bovenkant heeft - een ingang voor een lavalier-microfoon - terwijl de ontvanger twee stekkers aan de bovenkant heeft - AF OUT, die een signaal op microfoonniveau naar een opnameapparaat stuurt, en een hoofdtelefoonstekker.

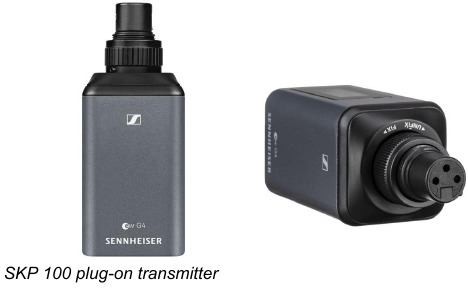

We gebruiken dezelfde SK 500 bodypack-zenders en lavalier-microfoons in alle kits: veld en studio. Veldkits 9-12 zijn EW100 met twee zenders. De tweede zender, een plug-on zender genoemd, verandert een Røde NTG-2, een Sennheiser K6+ME66, of een dynamische microfoon in een draadloze microfoon. Deze plug-on zenders leveren geen fantoomvoeding, dus u moet ervoor zorgen dat er een verse batterij in uw microfoon zit.

We gebruiken ontvangers die dezelfde functie uitvoeren in verschillende fysieke pakketten: de camera-ontvangers in veldkits en rack-ontvangers die in de studiowagens zijn gemonteerd.

Enkele belangrijke dingen:

1. Een ontvanger kan slechts van één zender tegelijkertijd een goed signaal ontvangen.
2. Hoeveel vermogen? In de VS mag draadloze audioapparatuur worden gebruikt met een maximum van 50 milliwatt (mW).
3. Op welke frequenties? Over de hele wereld mag draadloze audioapparatuur alleen op bepaalde frequenties worden gebruikt. Sommige frequenties zijn al bezet door bestaande licentiehouders: voornamelijk televisieomroepen en hulpdiensten.
4. Al bezette frequenties zijn verschillend afhankelijk van waar u zich geografisch bevindt. Dichtbevolkte gebieden hebben meer frequenties die al in gebruik zijn.
5. Draadloze audio heeft altijd de laagste prioriteit bij het gebruik van een bepaalde frequentie. Als een ander type apparaat zich op dezelfde frequentie bevindt als wij, heeft het meer recht op de frequentie dan wij en moeten we een andere frequentie vinden. Dit geldt zowel voor grote speelfilms als voor studentenproducties.
6. Er zijn minder frequenties beschikbaar voor draadloze audio dan voorheen, en het spectrum^[1] raakt voller dan ooit. Deze trend zet zich voort, dus een frequentie die vandaag beschikbaar is op een bepaalde plaats is mogelijk morgen niet meer beschikbaar.
7. Bewaak draadloze audio te allen tijde nauwlettend op storingen en signaalverlies.
   Iemand kan een apparaat in uw buurt inschakelen dat niet aan stond toen u begon met de set-up.
8. Hoe lang een microfoonkabel heeft u voor het geval u geen open frequenties kunt vinden? Onwaarschijnlijk, maar heel goed mogelijk.
9. Let goed op de batterijniveaus en neem verse reservebatterijen mee.

1. Het elektromagnetische spectrum is een breed scala aan frequenties: VHF, UHF, microgolven, infrarood, zichtbaar en ultraviolet licht, röntgenstralen en dodelijke gammastralen. Delen van de VHF-band (30–300 MHz) en UHF-band (300 MHz–3 GHz) worden gebruikt voor openbare veiligheid, luchtverkeersleiding, marifoonradio's, broadcast televisie en radio, Wi-Fi, Bluetooth, draadloze telefoons, walkietalkies en draadloze audio. In de Verenigde Staten reguleert de Federal Communications Commission welke apparaten welke delen van het elektromagnetische spectrum mogen gebruiken.

Op welke frequenties werkt onze apparatuur

Onze draadloze audioapparatuur (veld en studio) werkt op een van de drie banden, die Sennheiser AW+, A en GW1 noemt:

Op het moment van schrijven is het legaal om onze apparatuur op vol vermogen (50 mW) overal in de Verenigde Staten te gebruiken op elke ongebruikte frequentie in deze bereiken.

Een ongebruikte frequentie vinden

Het goede nieuws is dat onze apparatuur kan scannen welke frequenties vrij of in gebruik zijn, waar u zich op dat moment ook bevindt, en de beste kan kiezen. Hier leest u hoe u dat doet met onze veldapparatuur:

1. Zorg ervoor dat u de ontvanger in de hand hebt, niet de zender, en dat alle andere draadloze apparatuur is uitgeschakeld.
2. Open de klep aan de voorkant van de ontvanger die u wilt afstemmen en druk op de ON/OFF (AAN/UIT)-knop. Het blauwe scherm licht op en toont u een bedieningspaneel.
3. Druk op SET en gebruik vervolgens de pijl omhoog of omlaag om Easy Setup (Eenvoudige installatie) te vinden. Gebruik de SET-knop opnieuw om Easy Setup (Eenvoudige installatie) te selecteren.

4. Gebruik onder Easy Setup (Eenvoudige installatie) de pijl omhoog of omlaag om Scan New List (Nieuwe lijst scannen) te vinden en gebruik vervolgens de SET-knop opnieuw om Scan New List (Nieuwe lijst scannen) te selecteren. De ontvanger heeft ongeveer een minuut nodig om over zijn bereik te werken, frequenties te identificeren die u slechte resultaten zouden opleveren en ze tijdelijk uit de beschikbare frequenties te programmeren. Dit is een serieuze handige functie.

5. Scrol naar Current List (Huidige lijst) en druk nogmaals op SET.

6. De ontvanger groepeert de momenteel beschikbare frequenties in banken. Scrol omhoog en omlaag door de 20 banken op deze ontvanger en kies er een. De ontvanger kiest de eerste beschikbare frequentie in die bank voor u.
7. Schakel nu de draadloze zender in die u op deze ontvanger wilt afstemmen.
8. Gebruik op de ontvanger de knop SET en de pijl omhoog of omlaag om naar het menu-item SYNC te navigeren en druk erop om het te selecteren. Op het display wordt "SYNC" weergegeven met een groot doelpictogram ernaast.

9. Pak de zender en ontvanger op. Zoek naar twee heldere cirkels naast de aan/uit-knop - dit zijn de infraroodsensoren van elke unit. Richt de infraroodsensoren van de zender en ontvanger op elkaar op ongeveer tien centimeter afstand.
10. Drie dingen geven aan wanneer de ontvanger de zender op zijn frequentie heeft afgestemd: het doelpictogram naast "SYNC" verandert kort in een vinkje, het RF-sensorlampje van de ontvanger verandert van uit naar groen en er staat een klein vinkje op het display van de zender naast de frequentie. Gebruik de pijl omhoog of omlaag op de ontvanger om naar Exit (Afsluiten) te scrollen en druk op SET om af te sluiten.
11. Als de ontvanger een X weergeeft, kon deze de zender niet afstemmen. Probeer de synchronisatieprocedure opnieuw en houd de units dichter bij elkaar. U kunt ook teruggaan naar Easy Setup (Eenvoudige installatie) op de ontvanger, Current List (Huidige lijst) kiezen en een andere bank en kanaal kiezen, ga vervolgens naar het zendermenu, kies Frequency Preset (Frequentievoorinstelling) en gebruik de pijl omhoog en omlaag en de Set-knop om die frequentie te kiezen.

Hoe stem ik een zender af op een rack-ontvanger in de studiowagen

De procedure om een zender op een ontvanger af te stemmen is exact hetzelfde, alleen de fysieke interface is iets anders. Het indrukken van de grote knop op het voorpaneel van de rack-ontvanger is gelijk aan het indrukken van de set-knop op de camera-ontvanger, het draaien van de knop met de klok mee of tegen de klok in is gelijk aan het gebruik van de pijl omhoog of omlaag en de Sync (Synchronisatie)-functie heeft zijn eigen knop op het voorpaneel van de rack-ontvanger.

Wat als ik met meer dan één zender-ontvangerpaar werk?
Het is een goede gewoonte om voor elk zender-ontvangerpaar een andere bank te kiezen.

Batterijniveaus

Volgens Sennheiser betekenen de batterij-indicatoren van de G4 dit:

De werkelijke prestaties variëren. Batterijen gaan niet zo lang mee als ze koud zijn als wanneer ze op kamertemperatuur zijn. De apparatuur verbruikt een kleine hoeveelheid stroom, zelfs als ze zijn uitgeschakeld.

Niveaus instellen in het veld

De draadloze audio-ontvanger en -zender hebben elk hun eigen audioniveau dat u moet controleren en instellen, naast het opnameniveau op uw camera of externe audiorecorder, zodat 0 db op de zender en ontvanger zo dicht mogelijk bij 0 db op de camera liggen.

1. Als uw opnameapparaat een camera is, monteer dan de ontvanger op de sleuf bovenop de camera, een shoe (schoen) genoemd.
2. Gebruik de ⅛"-naar-XLR-kabel in de kit om de AF OUT (AF UIT) van de ontvanger aan te sluiten op de XLR-ingang van het opnameapparaat.
3. Stel het opnameapparaat in op Mic level input (Microfoonniveau-ingang). Laat fantoomvoeding (+48V) uitgeschakeld.
4. Stel het opnameniveau van het opnameapparaat in op het midden van het bereik (5 op een schaal van 1 tot 10).
5. Gebruik op de draadloze audio-ontvanger de knop SET en de pijlen omhoog en omlaag om AF Out (AF Uit) te kiezen. Controleer of deze is ingesteld op 0 dB.
6. Gebruik op de zender de knop SET en de pijlen omhoog en omlaag en selecteer Sensitivity (Gevoeligheid) om het niveau van de microfoon te regelen. Voor dialoog is -21 dB een goede startwaarde.
7. Doe een geluidscontrole van de persoon (of andere geluidsbron) die u microfoneert en pas de gevoeligheid van de zender aan, zodat de niveaus op de zender nooit 0 dB bereiken.
8. Stel de ingang van het opnameapparaat zo in dat de opnameniveaus niet hoger zijn dan -12 dB.
9. Controleer altijd wat het opnameapparaat daadwerkelijk opneemt. Voor het oplossen van problemen is het handig om uw hoofdtelefoon in de PHONES (HOOFDTELEFOON)-aansluiting op de ontvanger te steken en te luisteren.

Niveaus instellen in de studio

Elke ontvanger, 1 tot en met 4, in een studiowagen is al intern aangesloten op een mengpaneelkanaal, 1 tot en met 4. De hoofdtelefoonaansluitingen op ontvangers en mengpaneel zijn ¼" in plaats van ⅛".

1. Zet de gain (versterking) van het mengpaneel op elk kanaal, 1 tot en met 4, op de helft.
2. Zet de fader van elk kanaal, evenals de MAIN MIX (HOOFDMIX)-fader, op nul.
3. Zorg ervoor dat het voorpaneel van elke ontvanger aangeeft dat deze is ingesteld op AF Out (AF Uit) +6 dB. (Zo niet, druk dan eenmaal op de grote knop en draai naar AF Out (AF Uit), druk de grote knop nogmaals in en draai om +6 dB te selecteren, druk vervolgens nogmaals op de grote knop om +6 dB op te slaan als het AF Out (AF Uit)-niveau.)
4. Begin op de zender met een gevoeligheid van -21 dB, doe een geluidscontrole van de persoon en pas deze zo aan dat de niveaus van de zender nooit 0 dB bereiken, net als in het veld.
5. Pas het niveau van elk kanaal indien nodig omhoog of omlaag aan om opnameniveaus te creëren die niet hoger zijn dan -12 dB.

Wat is squelch

Squelch maakt de stille delen stiller. Squelch kan geen onderscheid maken tussen ruis en signaal. Wanneer het audioniveau onder een bepaalde drempel daalt, doet alle squelch niets anders dan het nog wat meer naar beneden draaien. Dus hoewel squelch achtergrondruis kan verminderen, kan het ook artefacten creëren in de geluiden die u wilt opnemen.

1. Druk op het startscherm van de ontvanger op SET om het menu te openen.
2. Druk op de knop UP (OMHOOG) of DOWN (OMLAAG) totdat u SQUELCH vindt.
3. Druk op de knop SET om de squelch-instellingen te openen.
4. Kies een zeer lage instelling, zoals 5 dB.
5. Druk nogmaals op de knop SET om uw wijzigingen op te slaan.

Reizen naar het buitenland

Net zoals de Federal Communications Commission het gebruik van het elektromagnetische spectrum in de Verenigde Staten reguleert, doen soortgelijke overheidsinstanties dat in andere landen.
Waar u ook heen gaat, u bent verantwoordelijk voor het weten op welke frequentie het legaal is om draadloze audioapparatuur te gebruiken met welk vermogensniveau. De Association of Professional Wireless Production Technology (APWPT) geeft een overzicht van de wettelijke frequentiebereiken voor sommige landen op www.apwpt.org. Het is aan u om te onderzoeken wat legaal is om te werken waar u naartoe gaat. Neem contact op met de Technical Director (Technisch directeur) wanneer u begint met het plannen van een onderdeel van een productie buiten de VS rond draadloze audio.
