Ego Power+ CTA9500 Handleiding

VEILIGHEIDSSYMBOLEN

Om de veiligheid en betrouwbaarheid te garanderen, moeten alle reparaties en vervangingen worden uitgevoerd door een gekwalificeerde onderhoudsmonteur.
Het doel van veiligheidssymbolen is om uw aandacht te vestigen op mogelijke gevaren. De veiligheidssymbolen en de bijbehorende uitleg verdienen uw aandacht en begrip. De symboolwaarschuwingen elimineren op zichzelf geen enkel gevaar. De instructies en waarschuwingen die ze geven, zijn geen vervanging voor de juiste maatregelen ter voorkoming van ongevallen.

Zorg ervoor dat u alle veiligheidsinstructies in deze gebruikershandleiding leest en begrijpt, inclusief alle veiligheidswaarschuwingssymbolen zoals "DANGER" (GEVAAR), "WARNING" (WAARSCHUWING) en "CAUTION" (VOORZICHTIG) voordat u dit gereedschap gebruikt. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

BETEKENIS VAN SYMBOLEN
VEILIGHEIDSWAARSCHUWINGSSYMBOOL: Geeft DANGER (GEVAAR), WARNING (WAARSCHUWING) of CAUTION (VOORZICHTIG) aan. Kan worden gebruikt in combinatie met andere symbolen of pictogrammen.

De werking van alle elektrische gereedschappen kan ertoe leiden dat vreemde voorwerpen in uw ogen worden geslingerd, wat kan leiden tot ernstige oogbeschadiging. Draag altijd een veiligheidsbril of veiligheidsbril met zijschilden en een volledig gelaatsscherm wanneer dat nodig is voordat u met het gebruik van elektrisch gereedschap begint. We raden een breedbeeldveiligheidsmasker aan voor gebruik over een bril of een standaard veiligheidsbril met zijschilden.

VEILIGHEIDSINSTRUCTIES

Deze pagina toont en beschrijft veiligheidssymbolen die op dit product kunnen voorkomen. Lees, begrijp en volg alle instructies op de machine voordat u deze probeert te monteren en te bedienen.

	Veiligheidswaarschuwing	Geeft een mogelijk persoonlijk letselgevaar aan.
	Lees de handleiding	Om het risico op letsel te verminderen, moet de gebruiker de handleiding lezen.
	Draag gehoorbescherming	Draag altijd gehoorbescherming bij het bedienen van dit product.
	Draag een veiligheidsbril	Draag altijd een veiligheidsbril of veiligheidsbril met zijbescherming bij het bedienen van dit product.
	Draag beschermende handschoenen	Bescherm uw handen met handschoenen bij het hanteren van messen. Stevige, antislip handschoenen verbeteren uw grip en beschermen uw handen.
	Draag veiligheidsschoeisel	Draag veiligheidsschoeisel Draag antislip veiligheidsschoeisel bij het gebruik van deze apparatuur.
	Pas op voor weggeslingerde objecten	Weggeslingerde objecten kunnen afketsen en leiden tot persoonlijk letsel of schade aan eigendommen.
	Houd voeten uit de buurt	Om het risico op snijwonden te verminderen, moet u uw voeten uit de buurt van de draaiende messen houden.
	Houd omstanders op afstand	De afstand tussen de machine en omstanders moet minstens 15 m bedragen.
	CE	Dit product is in overeenstemming met de toepasselijke EG-richtlijnen.
	UKCA	Dit product is in overeenstemming met de toepasselijke Britse wetgeving.
	WEEE	Afgedankte elektrische producten mogen niet bij het huisvuil worden weggegooid. Breng ze naar een erkend recyclingbedrijf.
	Geluid	Gegarandeerd geluidsvermogensniveau.
V	Volt	Spanning
mm	Millimeter	Lengte of grootte
kg	Kilogram	Gewicht

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR MACHINES

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij deze machine zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
De term "machine" in de waarschuwingen verwijst naar uw via het elektriciteitsnet aangedreven (met snoer) machine of uw accugedreven (snoerloze) machine.

VEILIGHEID VAN HET WERKGEBIED

• Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
• Gebruik machines niet in explosieve atmosferen, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Machines veroorzaken vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het bedienen van een machine. Afleidingen kunnen ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• Machinestekkers moeten in het stopcontact passen. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde machines. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd aanraking van het lichaam met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam is geaard.
• Gebruik de machine niet in de regen of in natte omstandigheden. Water dat de machine binnendringt, kan het risico op elektrische schokken of storingen vergroten, wat kan leiden tot persoonlijk letsel.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit voor het dragen, trekken of loskoppelen van de machine. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren vergroten het risico op elektrische schokken.
• Wanneer u een machine buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
• Als het gebruik van een machine op een vochtige locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een machine. Gebruik geen machine als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van machines kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de machine aansluit op de stroombron en/of het accupack, oppakt of draagt. Het dragen van machines met uw vinger op de schakelaar of het inschakelen van machines die de schakelaar aan hebben, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of -moersleutel voordat u de machine aanzet. Een moersleutel of een sleutel die is bevestigd aan een draaiend onderdeel van de machine kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over de machine in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen verstrikt raken in bewegende onderdelen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuigings- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die is opgedaan door frequent gebruik van machines u niet zelfgenoegzaam worden en de veiligheidsprincipes van de machine negeren. Een onvoorzichtige actie kan binnen een fractie van een seconde ernstig letsel veroorzaken.

MACHINEGEBRUIK EN -ONDERHOUD

• Forceer de machine niet. Gebruik de juiste machine voor uw toepassing. De juiste machine zal het werk beter en veiliger doen met de snelheid waarvoor deze is ontworpen.
• Gebruik de machine niet als de schakelaar deze niet aan en uit zet. Elke machine die niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of verwijder het accupack, indien verwijderbaar, van de machine voordat u aanpassingen maakt, accessoires verwisselt of machines opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van de machine.
• Bewaar niet-gebruikte machines buiten het bereik van kinderen en laat personen die niet bekend zijn met de machine of deze instructies de machine niet bedienen. Machines zijn gevaarlijk in de handen van ongetrainde gebruikers.
• Onderhoud machines en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van de machine kunnen beïnvloeden. Laat de machine bij beschadiging vóór gebruik repareren. Veel ongevallen worden veroorzaakt door slecht onderhouden machines.
• Houd snijmachines scherp en schoon. Goed onderhouden snijmachines met scherpe snijranden zijn minder gevoelig voor vastlopen en zijn gemakkelijker te bedienen.
• Gebruik de machine, accessoires en machinebits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van de machine voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken maken een veilige hantering en bediening van de machine in onverwachte situaties onmogelijk.

ACCUMACHINEGEBRUIK EN -ONDERHOUD

• Laad alleen op met de oplader die is gespecificeerd door de fabrikant. Een oplader die geschikt is voor het ene type accupack kan brandgevaar veroorzaken bij gebruik met een ander accupack.
• Gebruik machines alleen met specifiek daarvoor bestemde accupacks. Het gebruik van andere accupacks kan een risico op letsel en brand veroorzaken.
• Wanneer het accupack niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
• Onder misbruikende omstandigheden kan er vloeistof uit de accu worden geslingerd; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als er vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt geslingerd, kan irritatie of brandwonden veroorzaken.
• Gebruik geen accupack of machine die beschadigd of gewijzigd is. Beschadigde of gewijzigde accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een accupack of machine niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130°C kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad het accupack of de machine niet op buiten het in de instructies gespecificeerde temperatuurbereik. Onjuist opladen of opladen bij temperaturen buiten het gespecificeerde bereik kan de accu beschadigen en het risico op brand vergroten.

ANDERE VEILIGHEIDSWAARSCHUWINGEN

Opleiding

• Lees de instructies zorgvuldig door. Raak vertrouwd met de bedieningselementen en het juiste gebruik van de machine.
• Laat nooit mensen die niet bekend zijn met deze instructies of kinderen de machine gebruiken. Lokale regelgeving kan de leeftijd van de bediener beperken.
• Werk nooit terwijl er mensen, vooral kinderen of huisdieren, in de buurt zijn.
• Houd er rekening mee dat de bediener of gebruiker verantwoordelijk is voor ongelukken of gevaren die andere mensen of hun eigendommen overkomen.

Voorbereiding

• Draag tijdens het werk altijd stevige schoenen en een lange broek. Gebruik de apparatuur niet als u op blote voeten bent of open sandalen draagt.
• Inspecteer het gebied waar de apparatuur zal worden gebruikt grondig en verwijder alle objecten die door de machine kunnen worden opgeworpen
• Inspecteer voor gebruik altijd visueel of de gereedschappen niet versleten of beschadigd zijn. Vervang versleten of beschadigde elementen en bouten in sets om het evenwicht te bewaren.

Bediening

• Gebruik de motor niet in een afgesloten ruimte waar zich gevaarlijke koolmonoxidedampen kunnen ophopen
• Werk alleen bij daglicht of bij goed kunstlicht
• Zorg altijd voor een goede basis op hellingen
• Loop, ren nooit met de machine.
• Werk bij machines met wielen over de hellingen, nooit op en neer.
• Wees uiterst voorzichtig bij het veranderen van richting op hellingen.
• Werk niet op te steile hellingen.
• Wees uiterst voorzichtig bij het achteruitrijden of het naar u toe trekken van de machine.
• Wijzig de toerentalinstellingen van de motor niet en verhoog het toerental van de motor niet.
• Start de motor voorzichtig volgens de instructies van de fabrikant en met de voeten goed uit de buurt van het gereedschap.
• Breng uw handen of voeten niet in de buurt van of onder draaiende onderdelen.
• Pak of draag nooit een machine op terwijl de motor draait.
• Alleen gebruiken met accupacks en opladers die in afb. A worden vermeld.

WERKING OP EEN HELLING:
Hellingen zijn een belangrijke factor die verband houdt met uitglij- en valongelukken, die kunnen leiden tot ernstig letsel. Zorg altijd voor een goede basis op hellingen. Bediening op hellingen vereist extra voorzichtigheid. Als u zich ongemakkelijk voelt op een helling, gebruik deze dan niet.

• Let op gaten, kuilen, rotsen, verborgen objecten of bulten die ervoor kunnen zorgen dat u uitglijdt of struikelt. Hoog gras kan obstakels verbergen.

SPECIFICATIES

• De bovenstaande parameters zijn getest en gemeten met de aandrijfkop PH1400E/PH1420E/PHX1600.
• De aangegeven totale trillingswaarde is gemeten volgens een standaard testmethode en kan worden gebruikt om het ene gereedschap met het andere te vergelijken;
• De aangegeven totale trillingswaarde kan ook worden gebruikt bij een voorlopige beoordeling van de blootstelling.

LET OP: De trillingsemissie tijdens het daadwerkelijke gebruik van het elektrische gereedschap kan verschillen van de aangegeven waarde, afhankelijk van de manier waarop het gereedschap wordt gebruikt; Om de bediener te beschermen, dient de gebruiker in de werkelijke gebruiksomstandigheden handschoenen en oorbeschermers te dragen.

PAKKETLIJST

BESCHRIJVING

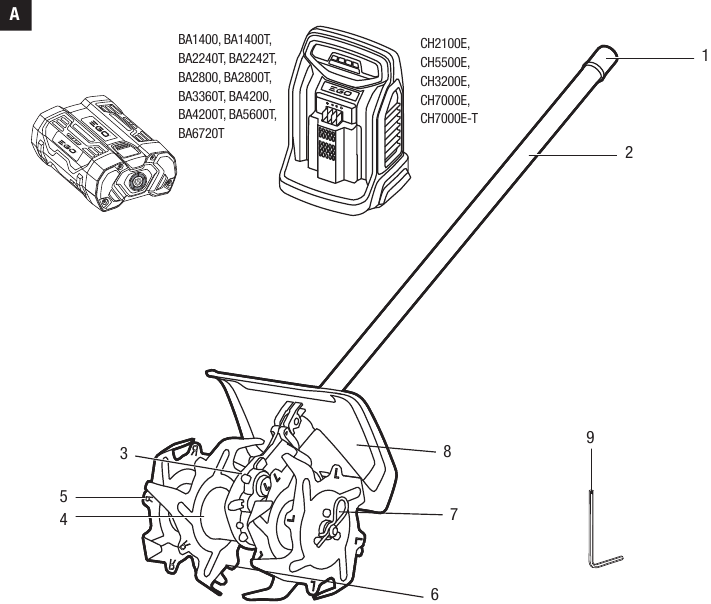

LEER UW KANTRAAI-HULPSTUK KENNEN

1. Eindkap
2. As hulpstuk grondfrees
3. Versnellingsbak
4. Huls
5. Buitenste messen
6. Binnenste messen
7. Borgpen
8. Beschermkap
9. Inbussleutel

MONTAGE

Als er onderdelen beschadigd zijn of ontbreken, mag u dit product niet gebruiken voordat de onderdelen zijn vervangen. Gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

Probeer niet dit product te wijzigen of accessoires te maken die niet worden aanbevolen voor gebruik met dit product. Een dergelijke wijziging is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel tot gevolg heeft.

Om accidenteel starten te voorkomen dat ernstig persoonlijk letsel kan veroorzaken, moet u altijd het accupack uit de machine verwijderen bij het monteren van onderdelen.

DE BESCHERMKAP MONTEREN

Draag altijd handschoenen bij het monteren of vervangen van de beschermkap. Wees voorzichtig met het mes op de beschermkap en bescherm uw hand tegen snijwonden.

Gebruik de machine nooit zonder de beschermkap stevig op zijn plaats. De beschermkap moet altijd op de machine zitten om de gebruiker te beschermen! Wanneer de beschermkap is bevestigd, probeer dan nooit de beschermkap te verwijderen of aan te passen. Als vervanging nodig is, moet dit worden uitgevoerd door een gekwalificeerde servicemonteur!

1. Draai de bout van de beschermkap los en verwijder deze met de inbussleutel.

2. Til de as van het hulpstuk grondfrees op en verwijder de eindkap van de as.

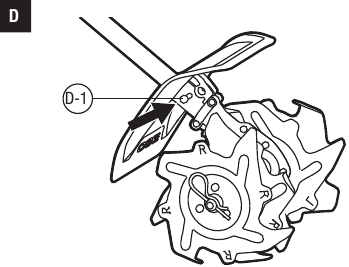

3. Lijn de sleuf in de beschermkap uit met het metalen lipje op het uiteinde van de as, steek de beschermkap door de as totdat de schroefgaten in de beschermkap en in het metalen lipje zijn uitgelijnd.



   D-1

   Bout

4. Gebruik de inbussleutel om de bout met de klok mee aan te draaien om de beschermkap stevig vast te zetten.

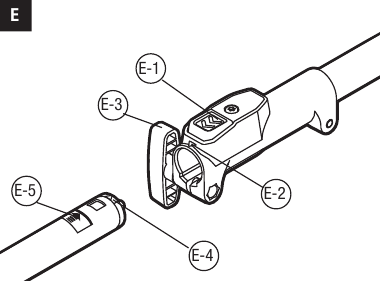

HET HULPSTUK GRONDFREES AANSLUITEN OP DE AANDRIJFKOP

Bevestig of verstel nooit een hulpstuk terwijl de aandrijfkop draait of met de accu geïnstalleerd. Het niet stoppen van de motor en het verwijderen van de accu kan ernstig persoonlijk letsel veroorzaken.
Dit hulpstuk grondfrees is ontworpen voor gebruik met de EGO Power Head PH1400E/PH1420E/PHX1600.

1. Stop de motor en verwijder het accupack
2. Draai de vleugelmoer op de koppeling van de aandrijfkop los.
3. Als de eindkap op de as van het hulpstuk zit, verwijder deze dan en bewaar hem op een veilige plaats voor later gebruik.

Lijn de pijl op de as van de grondfrees uit met de pijl op de koppeling (afb. E) en duw de as van de grondfrees in de koppeling totdat u een duidelijke "KLIK" (klik) hoort (afb. F).

4. Trek de as van het hulpstuk grondfrees lichtjes aan om te controleren of deze veilig in de koppeling is vergrendeld. Zo niet, beweeg dan de as van de grondfrees heen en weer in de koppeling totdat een duidelijke "KLIK" (klik) aangeeft dat deze is ingeschakeld.

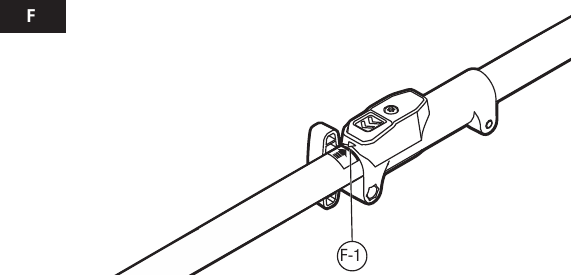

5. Draai de vleugelmoer stevig vast.

Zorg ervoor dat de vleugelmoer op de koppeling volledig is vastgedraaid voordat u de apparatuur gebruikt; controleer de moer tijdens het gebruik regelmatig op stevigheid om ernstig persoonlijk letsel te voorkomen.

HET HULPSTUK VERWIJDEREN VAN DE AANDRIJFKOP

1. Stop de motor en verwijder het accupack.
2. Draai de vleugelmoer los.
3. Terwijl de as-ontgrendelknop is ingedrukt, trekt of draait u de as van het hulpstuk grondfrees uit de koppeling om hem van de aandrijfkop te verwijderen

WERKING

Laat geen vertrouwdheid met dit product leiden tot onachtzaamheid. Onthoud dat een onachtzaam fractie van een seconde voldoende is om ernstig letsel toe te brengen.

Draag altijd een veiligheidsbril en gehoorbescherming. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd en andere mogelijke ernstige verwondingen ontstaan.

Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

TOEPASSINGEN

U kunt dit product gebruiken voor de onderstaande doeleinden:

• Tuinaarde losmaken om zaaibedden voor te bereiden voor herbeplanting.
• Ondiep cultiveren om onkruid te verwijderen of de grond rond planten los te maken, waardoor lucht en water gemakkelijker diep in de grond kunnen doordringen.
• De grond afdekken met compost, bladeren of andere organische meststoffen. Ondiep cultiveren maakt de bovenste korst van de grond los en integreert de toegevoegde voedingsstoffen.
• Sleuven of voren graven in losgemaakte grond.

LET OP: Om schade aan de cultivator of bomen te voorkomen, moet u ervoor zorgen dat de messen niet vast komen te zitten aan grote boomwortels. Vermijd te diep cultiveren, omdat dit de ondiepe wortels van sommige planten kan beschadigen.

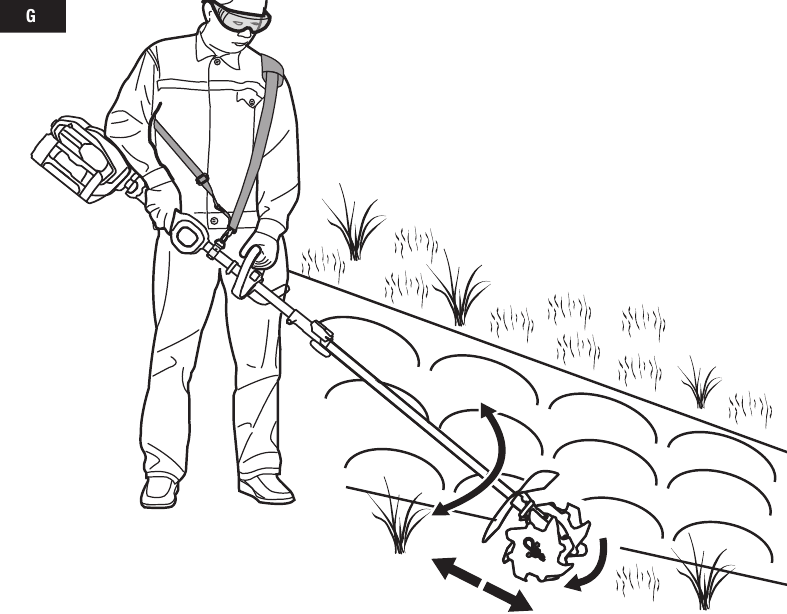

DE CULTIVATOR-HULPSTUK GEBRUIKEN MET DE AANDRIJFEENHEID

Kleed u correct om het risico op letsel bij het bedienen van dit gereedschap te verminderen. Draag geen losse kleding of sieraden. Draag een veiligheidsbril. Draag veiligheidsschoenen. Draag een zware, lange broek, laarzen en handschoenen. Draag geen korte broek of sandalen en loop niet op blote voeten. Houd de cultivator vast met één hand aan de achterste handgreep en de andere hand aan de voorste hulp handgreep. Houd een stevige grip met beide handen tijdens het bedienen van de cultivator. De cultivator moet in een comfortabele positie worden gehouden, met de achterste handgreep ongeveer op heuphoogte.
Houd uw grip vast en houd uw evenwicht op beide voeten.

U kunt werken door de cultivator naar voren of naar achteren te bewegen, van links naar rechts, van rechts naar links of in een cirkelvormige beweging. Kies de beste methode die past bij uw doel, afhankelijk van de vorm en grootte van het gebied en de bodemgesteldheid.
Werken in een afwisselende achterwaartse en voorwaartse beweging is vooral geschikt voor het losmaken van vaste grond.
Wanneer u sleuven of voren graaft, loopt u langzaam achteruit en trekt u de cultivator om de vore te creëren. Herhaal dit indien nodig om diepere voren te krijgen.
LET OP: Als u de cultivator voorzichtig naar u toe trekt terwijl deze in de grond graaft, vermindert u uw inspanning en wordt het frezen gemakkelijker.
Weggeslingerde materialen kunnen de gebruiker of omstanders ernstig verwonden. Om het risico op persoonlijk letsel te verminderen, is het essentieel om de volgende voorzorgsmaatregelen te nemen:

• Inspecteer en ruim het gebied op van verborgen objecten zoals glas, stenen, rotsen, beton, hekdraad, stukken metaal, enz., die kunnen worden weggegooid of verstrikt raken in de messen. Vermijd contact met harde of massieve vreemde voorwerpen.
• Inspecteer de messen regelmatig en vaak op tekenen van beschadiging of na het raken van een hard object. Ga niet verder met werken met een beschadigd mes.
• Houd de cultivator altijd met beide handen vast tijdens het bedienen. Gebruik een stevige grip op beide handgrepen.
• Verplaats de cultivator naar het werkgebied voordat u begint en start de cultivator op een lagere snelheid.

Controleer vóór elk gebruik op beschadigde en/of versleten onderdelen. Controleer de messen, de beschermkap en de voorste hulp handgreep en vervang alle onderdelen die gebarsten, kromgetrokken, gebogen of op enigerlei wijze beschadigd zijn.
Reinig de cultivator na elk gebruik

OM HET GEREEDSCHAP TE STARTEN/STOPPEN
Zie het gedeelte "DE AANDRIJFEENHEID STARTEN/STOPPEN" in de aandrijfeenheid PH1400E/PH1420E/ PHX1600

ONDERHOUD

Gebruik bij onderhoud uitsluitend identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of schade aan het product veroorzaken. Om de veiligheid en betrouwbaarheid te garanderen, moeten alle reparaties worden uitgevoerd door een gekwalificeerde servicemonteur.

Batterijgereedschap hoeft niet te worden aangesloten op een stopcontact; daarom zijn ze altijd in bedrijfsklare toestand. Om ernstig persoonlijk letsel te voorkomen, moet u extra voorzorgsmaatregelen en zorg in acht nemen bij het uitvoeren van onderhoud, service of bij het vervangen van het snijhulpstuk of andere hulpstukken.

Om ernstig persoonlijk letsel te voorkomen, moet u de accu uit de aandrijfeenheid verwijderen en wachten tot alle messen tot stilstand zijn gekomen voordat u onderhoud uitvoert, reinigt, extra hulpstukken vervangt of wanneer het product niet in gebruik is.

Draag altijd zware handschoenen bij het installeren of verwijderen van het mes of bij het uitvoeren van onderhoud aan het mes. Wees voorzichtig met het mes en bescherm uw handen tegen verwondingen door het mes.

ALGEMEEN ONDERHOUD

Laat remvloeistoffen, benzine, producten op petroleumbasis, kruipolieën, enz. nooit in contact komen met plastic onderdelen. Chemicaliën kunnen plastic beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstig persoonlijk letsel.

Dompel het cultivator-hulpstuk bij het reinigen NIET onder in water of andere vloeistoffen. Reinig uw machine niet met een hogedrukreiniger. De massieve waterstraal kan onderdelen van de machine beschadigen.

• Houd alle moeren, bouten en schroeven stevig vast om ervoor te zorgen dat de apparatuur in een veilige werkende staat verkeert.
• Om brandgevaar te verminderen, moet u de motor, de geluiddemper en het batterijcompartiment vrijhouden van vegetatieve materialen en overmatig vet.
• Vervang versleten of beschadigde onderdelen voor de veiligheid.

ONDERHOUD VAN HET MES

• Onderhoud de messen regelmatig met roestwerende olie.
• Als een van de messen moet worden vervangen vanwege slijtage, vervang dan alle vier de messen voor de beste prestaties.

Alle cultivator-service, anders dan de items die in deze onderhoudsinstructies worden vermeld, moet worden uitgevoerd door geautoriseerd servicepersoneel.

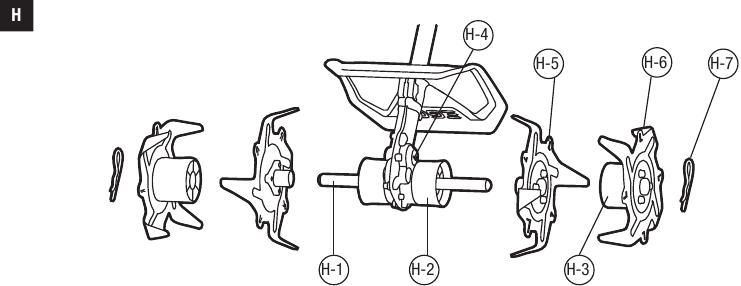

Vervangen

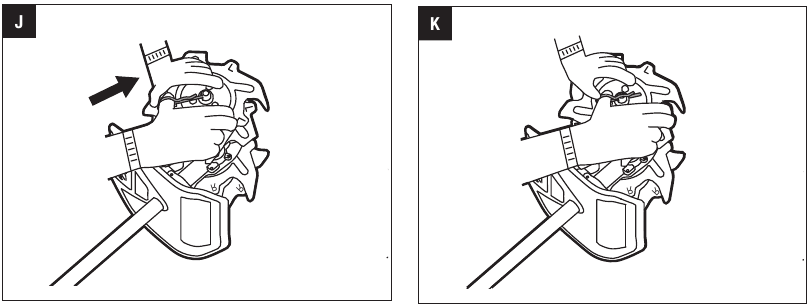

De cultivator heeft vier messen – twee binnenste messen en twee buitenste messen. Voor een correcte werking van de cultivator moeten de messen in de juiste richting worden geïnstalleerd. De symbolen L en R zijn op de messen gestempeld (afb. H & I).

LET OP: DE MESSEN DIE TANDEN IN BEIDE RICHTINGEN HEBBEN, MOETEN AAN DE BINNENKANT WORDEN GEMONTEERD, HET DICHTST BIJ DE TANDWIELKAST.

1. Draag handschoenen.

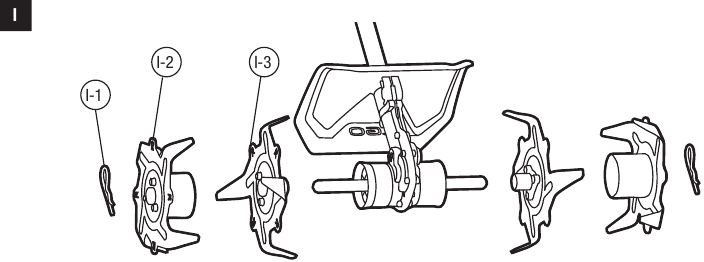

2. Plaats het binnenste mes, gestempeld "L", dat tanden heeft die in beide richtingen wijzen, links van de versnellingsbak.
3. Plaats het buitenste mes, gestempeld "L" (tanden wijzen slechts één kant op) aan dezelfde kant. met de buitenste huls tegen het binnenste mes.

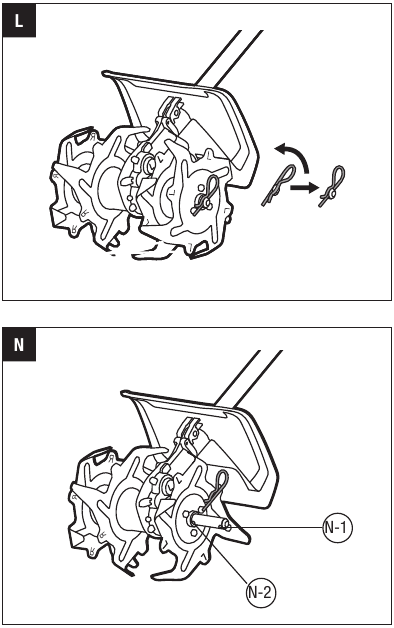

4. Om het mes aan de aandrijfas te bevestigen, steekt u de borgpen in het vergrendelingsgat-1.



   N-1	Vergrendelingsgat-1
   N-2	Vergrendelingsgat-2

5. Draai het gereedschap om met het geïnstalleerde mes tegen de grond.
6. Plaats het binnenste mes gestempeld "R", dat tanden heeft die in beide richtingen wijzen, rechts van de versnellingsbak.
7. Plaats het buitenste mes, gestempeld "R" (tanden wijzen slechts één kant op) aan dezelfde kant. met de buitenste huls tegen het binnenste mes.
8. Om het mes aan de aandrijfas te bevestigen, steekt u de borgpen in het vergrendelingsgat-1 en draait u vervolgens de borgpen 90°. Zie afb. J, K, L en N ter referentie.

De unit werkt niet correct of kan gevaar opleveren voor de gebruiker of omstanders als de messen onjuist zijn geïnstalleerd. Als u een probleem opmerkt met de cultiverende werking van de unit, controleer dan de juiste positie van het mes.
DE MESSEN DIE TANDEN IN BEIDE RICHTINGEN HEBBEN, MOETEN AAN DE BINNENKANT WORDEN GEMONTEERD, HET DICHTST BIJ DE TANDWIELKAST.

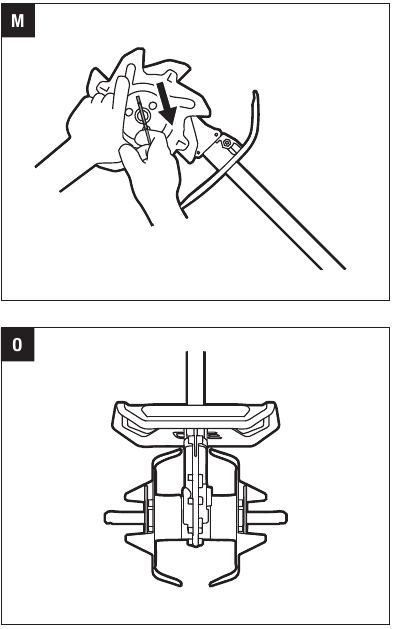

Afstellen
Bij het frezen in een afgesloten ruimte of tussen rijen, kan de cultivator worden gebruikt met alleen de binnenste messen geïnstalleerd.
Draag handschoenen en verwijder de twee borgpennen om de twee buitenste messen te verwijderen (afb. M), en steek vervolgens de borgpennen in het vergrendelingsgat-2 (afb. N & O).

LET OP: Forceer de messen niet op of van de aandrijfas. Als u problemen ondervindt bij het verwijderen van de messen, breng dan wat kruipolie aan op de as. Zorg er bij het opnieuw installeren van de messen voor dat u de aandrijfas en de messen reinigt en oliet.

DE UNIT REINIGEN

Delen van planten, zoals wortels, kunnen tijdens het gebruik strak om of tussen de roterende messen gewikkeld raken. Om de roterende messen te reinigen:

• Verwijder de batterij.
• Draag handschoenen. Reinig de stukken wortels, verstopte grond of planten op het mes, de beschermkap of de versnellingsbak. Voor een grondige reiniging verwijdert u de messen en de beschermkap om ze grondig te wassen. Raadpleeg de bovenstaande sectie "HET VERVANGEN OF AANPASSEN VAN DE MESSEN" voor gedetailleerde vervangingsstappen.
• Veeg het oppervlak van het gereedschap af met een schone doek die is bevochtigd met een milde zeepoplossing

DE UNIT OPBERGEN

• Verwijder de accu uit het gereedschap.

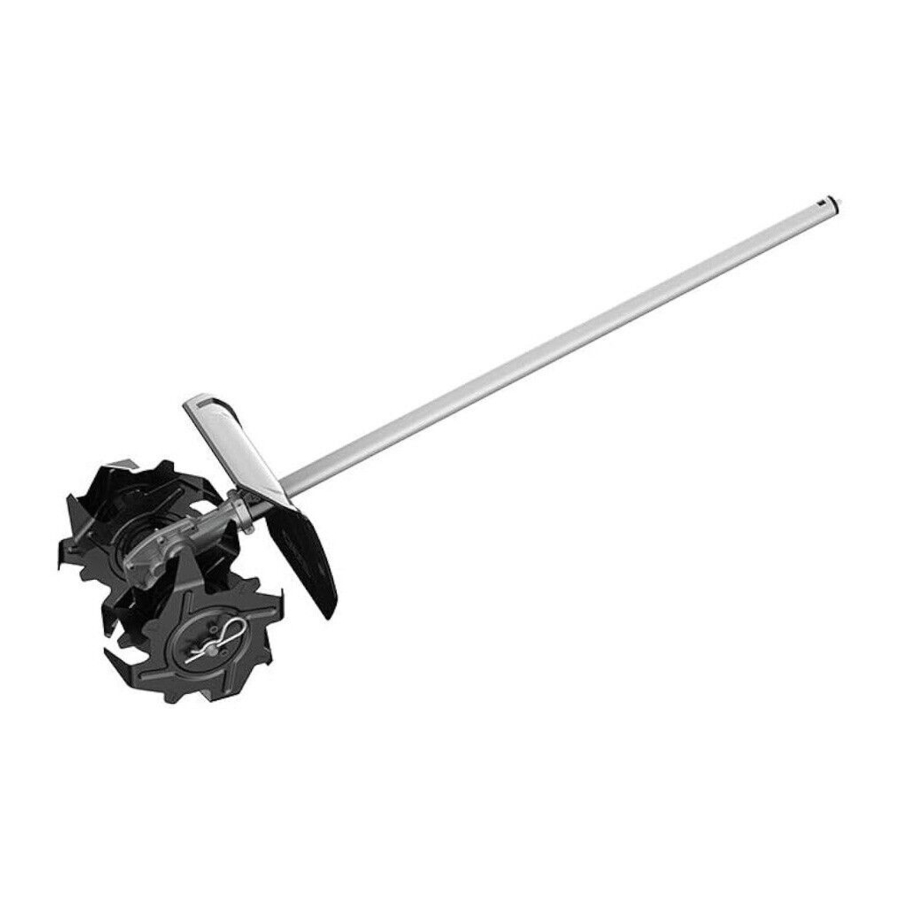

• Verwijder het cultivator-hulpstuk van de aandrijfeenheid en dek de hulpstukas af met een eindkap om te voorkomen dat er vuil in de koppeling komt.
• Bewaar het gereedschap in een droge, goed geventileerde ruimte, buiten het bereik van kinderen. Bewaar de unit niet op of naast kunstmest, benzine of andere chemicaliën.

PROBLEEMOPLOSSING

Bezoek de website egopowerplus.eu voor de volledige algemene voorwaarden van het EGO-garantiebeleid.

Referenties

• EGO Power Plus

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Ego Power+ CTA9500 Handleiding

Beschikbare talen
