Ego Power+ STA1500 Handleiding

VEILIGHEIDSSYMBOLEN

Om de veiligheid en betrouwbaarheid te garanderen, moeten alle reparaties en vervangingen worden uitgevoerd door een gekwalificeerde onderhoudsmonteur.
Het doel van veiligheidssymbolen is uw aandacht vestigen op mogelijke gevaren. De veiligheidssymbolen en de bijbehorende uitleg verdienen uw aandacht en begrip. De symboolwaarschuwingen elimineren op zichzelf geen enkel gevaar. De instructies en waarschuwingen die ze geven, zijn geen vervanging voor de juiste maatregelen ter voorkoming van ongevallen.

Lees en begrijp alle veiligheidsinstructies in deze gebruikershandleiding, inclusief alle veiligheidswaarschuwingssymbolen zoals "GEVAAR", "WAARSCHUWING" en "VOORZICHTIG" voordat u dit gereedschap gebruikt. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

BETEKENIS SYMBOOL
VEILIGHEIDSWAARSCHUWINGSSYMBOOL: Geeft GEVAAR, WAARSCHUWING of VOORZICHTIG aan en kan worden gebruikt in combinatie met andere symbolen of pictogrammen.

De werking van elk elektrisch gereedschap kan ertoe leiden dat vreemde voorwerpen in uw ogen worden geslingerd, wat kan leiden tot ernstige oogschade. Draag altijd een veiligheidsbril of veiligheidsbril met zijbeschermers en een volledig gelaatsscherm wanneer dat nodig is voordat u begint met het gebruik van elektrisch gereedschap. We raden een Wide Vision Safety Mask aan voor gebruik over een bril of een standaard veiligheidsbril met zijbeschermers.

VEILIGHEIDSINSTRUCTIES

Op deze pagina worden veiligheidssymbolen afgebeeld en beschreven die op dit product kunnen voorkomen. Lees, begrijp en volg alle instructies op de machine voordat u probeert deze te monteren en te bedienen.

	Veiligheidswaarschuwing	Geeft een mogelijk risico op persoonlijk letsel aan.
	Handleiding van de bediener lezen	Om het risico op letsel te verminderen, moet de gebruiker de handleiding van de bediener lezen.
	Oogbescherming dragen	Draag altijd een veiligheidsbril of veiligheidsbril met zijschermen en een volledig gezichtsscherm bij het bedienen van dit product.
	Oorbescherming dragen	Draag altijd geluidsbarrières (oordopjes of oorkappen) om uw gehoor te beschermen.
	Hoofdbescherming dragen	Draag een goedgekeurde veiligheidshelm om uw hoofd te beschermen.
	Beschermende handschoenen dragen	Bescherm uw handen met handschoenen bij het hanteren van het mes of de mesbeschermer. Zware, antislip handschoenen verbeteren uw grip en beschermen uw handen.
	Veiligheidsschoenen dragen	Draag antislip veiligheidsschoenen bij het gebruik van deze apparatuur.
	Snijbreedte	De max. snijbreedte van de draadtrimmer
	Lijndiameter	De diameter van de nylon snijdraad
	Ontkoppel de batterij voor onderhoud.	Ontkoppel de batterij van de draadtrimmer voordat u onderhouds- of schoonmaakwerkzaamheden uitvoert
	Pas op voor weggeslingerde objecten	Weggeslingerde objecten kunnen terugkaatsen en leiden tot persoonlijk letsel of schade aan eigendommen.
	Houd omstanders op afstand	De afstand tussen de machine en omstanders moet minimaal 15 meter zijn.
	Pas op voor messtoot	Waarschuw de bediener voor het gevaar van messtoot.
	CE	Dit product is in overeenstemming met de toepasselijke EG-richtlijnen.
	UKCA	Dit product is in overeenstemming met de toepasselijke Britse wetgeving.
	WEEE	Afgedankte elektrische producten mogen niet bij het huishoudelijk afval worden gegooid. Breng ze naar een erkende recyclinginstantie.
	Geluid	Gegarandeerd geluidsvermogensniveau. Geluidsemissie naar het milieu volgens de richtlijn van de Europese Gemeenschap.
V	Volt	Spanning
mm	Millimeter	Lengte of maat
cm	Centimeter	Lengte of maat
kg	Kilogram	Gewicht
n0	Nullasttoerental	Rotatiesnelheid, bij nullast
min-1	Per minuut	Aantal omwentelingen per minuut

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR MACHINES

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij deze machine zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
De term "machine" in de waarschuwingen verwijst naar uw op het elektriciteitsnet aangesloten machine (met snoer) of op batterijen werkende machine (zonder snoer).

VEILIGHEID VAN DE WERKPLEK

• Houd de werkplek schoon en goed verlicht. Rommelige of donkere plekken lokken ongelukken uit.
• Gebruik machines niet in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Machines veroorzaken vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het bedienen van een machine. Afleiding kan ertoe leiden dat u de controle verliest.

ELEKTRISCHE VEILIGHEID

• Machinestekkers moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers met geaarde machines. Ongewijzigde stekkers en overeenkomende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam is geaard.
• Gebruik de machine niet in de regen of in natte omstandigheden. Water dat de machine binnendringt, kan het risico op elektrische schokken of storingen vergroten, wat kan leiden tot persoonlijk letsel.
• Misbruik het snoer niet. Gebruik het snoer nooit om de machine te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis bij het bedienen van een machine buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
• Als het bedienen van een machine op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

PERSOONLIJKE VEILIGHEID

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een machine. Gebruik geen machine als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van machines kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de machine aansluit op de stroombron en/of het accupakket, oppakt of draagt. Het dragen van machines met uw vinger op de schakelaar of het inschakelen van machines met de schakelaar aan, lokt ongelukken uit.
• Verwijder een stelsleutel of moersleutel voordat u de machine inschakelt. Een moersleutel of sleutel die aan een draaiend onderdeel van de machine is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg ervoor dat u altijd stevig staat en in evenwicht bent. Dit zorgt voor een betere controle over de machine in onverwachte situaties.
• Kleed u gepast. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuigings- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en op de juiste manier worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat u door vertrouwdheid die is opgedaan door frequent gebruik van machines niet zelfgenoegzaam worden en de veiligheidsprincipes van de machine negeren. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

MACHINEGEBRUIK EN -ONDERHOUD

• Forceer de machine niet. Gebruik de juiste machine voor uw toepassing. De juiste machine zal het werk beter en veiliger doen met de snelheid waarvoor hij is ontworpen.
• Gebruik de machine niet als de schakelaar hem niet in- en uitschakelt. Elke machine die niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of verwijder het accupakket, indien afneembaar, van de machine voordat u aanpassingen maakt, accessoires verwisselt of machines opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van de machine.
• Berg inactieve machines buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met de machine of deze instructies de machine bedienen. Machines zijn gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud machines en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van de machine kunnen beïnvloeden. Laat de machine repareren voordat u hem gebruikt als hij beschadigd is. Veel ongevallen worden veroorzaakt door slecht onderhouden machines.
• Houd snijmachines scherp en schoon. Goed onderhouden snijmachines met scherpe snijranden lopen minder snel vast en zijn gemakkelijker te bedienen.
• Gebruik de machine, accessoires en machinebits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van de machine voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpoppervlakken maken een veilige bediening en controle van de machine in onverwachte situaties onmogelijk.

GEBRUIK EN ONDERHOUD VAN ACCUMACHINES

• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor het ene type accupakket, kan brandgevaar opleveren bij gebruik met een ander accupakket.
• Gebruik machines alleen met specifiek daarvoor bestemde accupakketten. Het gebruik van andere accupakketten kan leiden tot letsel en brandgevaar.
• Wanneer het accupakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
• Onder misbruikende omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Spoel met water als er per ongeluk contact optreedt. Zoek bovendien medische hulp als de vloeistof in de ogen komt. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
• Gebruik geen accupakket of machine die beschadigd of aangepast is. Beschadigde of aangepaste batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
• Stel een accupakket of machine niet bloot aan vuur of overmatige temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
• Volg alle oplaadinstructies en laad het accupakket of de machine niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of bij temperaturen buiten het gespecificeerde bereik kan de batterij beschadigen en het risico op brand vergroten.

OPLEIDING

• Lees de instructies zorgvuldig door. Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van de machine.
• Sta nooit toe dat mensen die niet bekend zijn met deze instructies of kinderen het apparaat gebruiken. Lokale voorschriften kunnen de leeftijd van de bediener beperken.
• Houd er rekening mee dat de bediener of gebruiker verantwoordelijk is voor ongevallen of gevaren die andere mensen of hun eigendommen overkomen.

VOORBEREIDING

• Gebruik de machine nooit als er mensen, vooral kinderen of huisdieren, in de buurt zijn.
• Draag altijd oogbescherming en stevige schoenen tijdens het bedienen van de machine.
• De afstand tussen de machine en omstanders moet minimaal 15 meter zijn.
• Gebruik de machine nooit als de bediener moe of ziek is of onder invloed is van alcohol of andere drugs.

WERKING

• Gebruik de machine alleen bij daglicht of goed kunstlicht.
• Gebruik de machine nooit met beschadigde beschermkappen of zonder beschermkappen.
• Schakel de motor pas in als de handen en voeten uit de buurt van het snijgereedschap zijn.
• Koppel de machine altijd los van de stroomtoevoer (d.w.z. verwijder het accupakket).
  • wanneer u de machine onbeheerd achterlaat;
  • voordat u een blokkade opheft;
  • voordat u de machine controleert, schoonmaakt of eraan werkt;
  • na het raken van een vreemd voorwerp;
  • wanneer de machine abnormaal begint te trillen.
• Wees voorzichtig met het letsel aan voeten en handen door het snijgereedschap.
• Zorg er altijd voor dat de ventilatieopeningen vrij zijn van vuil.

ONDERHOUD EN OPSLAG

• Koppel de machine los van de stroomtoevoer (d.w.z. verwijder het accupakket) voordat u onderhouds- of schoonmaakwerkzaamheden uitvoert.
• Gebruik alleen de door de fabrikant aanbevolen vervangingsonderdelen en accessoires.
• Inspecteer en onderhoud de machine regelmatig. Laat de machine alleen repareren door een erkende reparateur.
• Berg de machine, wanneer deze niet in gebruik is, buiten het bereik van kinderen op.

OVERIGE VEILIGHEIDSWAARSCHUWINGEN

• Vermijd gevaarlijke omgevingen – Gebruik geen apparaten op vochtige of natte hellingen.
• Houd beschermkappen op hun plaats en in werkende staat.
• Houd handen en voeten uit de buurt van het snijgebied.
• Om het risico op letsel te verminderen, mag u nooit op een ladder of een andere onveilige steun werken. Houd de snijeenheid nooit boven de taillehoogte.
• Controleer de snijeenheid regelmatig op korte intervallen tijdens het gebruik, of onmiddellijk als er een merkbare verandering in het snijgedrag is.
• Voor het beste resultaat moet uw batterij worden opgeladen op een plaats waar de temperatuur hoger is dan 5 °C en lager dan 40 °C. Bewaar hem niet buiten of in voertuigen.
• Stop de motor en de snijeenheid als u wordt benaderd.
• Waarschuw de bediener voor het gevaar van messtoot (alleen bij gebruik met een mes met 3 tanden).
  • Messtoot kan optreden wanneer het draaiende mes in contact komt met een object dat het niet onmiddellijk doorsnijdt.
  • Messtoot kan hevig genoeg zijn om de eenheid en/of de bediener in een willekeurige richting te laten voortbewegen en mogelijk de controle over de eenheid te verliezen.
  • Messtoot kan zonder waarschuwing optreden als het mes vastloopt, afslaat of vast komt te zitten.
  • Messtoot treedt vaker op in gebieden waar het moeilijk is om het te snijden materiaal te zien.
• Bevestig geen mes aan een eenheid zonder dat alle vereiste onderdelen correct zijn geïnstalleerd. Het niet gebruiken van de juiste onderdelen kan ervoor zorgen dat het mes wegvliegt en de bediener en/of omstanders ernstig letsel toebrengt. Gooi messen weg die verbogen, kromgetrokken, gebarsten, gebroken of op enigerlei wijze beschadigd zijn. Gebruik een scherp mes Een bot mes heeft meer kans om vast te lopen en te stoten (alleen bij gebruik met een mes met 3 tanden).
• Een uitlopend mes/lijn kan letsel veroorzaken terwijl het blijft draaien nadat de motor is gestopt of de trekker is losgelaten. Zorg voor de juiste controle totdat het mes/de lijn volledig is gestopt met draaien.
• Accu-gereedschap hoeft niet te worden aangesloten op een stopcontact; daarom zijn ze altijd in bedrijfsklare staat. Wees u bewust van mogelijke gevaren, zelfs als het gereedschap niet in werking is. Wees voorzichtig bij het uitvoeren van onderhoud of service.
• Niet wassen met een slang; vermijd dat er water in de motor en elektrische aansluitingen komt.
• Als er situaties optreden die niet in deze handleiding worden behandeld, wees dan voorzichtig en gebruik uw gezond verstand. Neem contact op met het EGO Customer Service Center voor hulp.
• Gebruik alleen met accupakketten en opladers die in fig. A worden vermeld

SPECIFICATIES

• De bovenstaande parameters zijn getest en gemeten met de aandrijfkop PH1400E/PH1420E/PHX1600.
• De aangegeven totale trillingswaarde is gemeten volgens een standaard testmethode en kan worden gebruikt om het ene gereedschap met het andere te vergelijken;
• De aangegeven totale trillingswaarde kan ook worden gebruikt voor een voorlopige beoordeling van de blootstelling.

LET OP: De trillingsemissie tijdens het daadwerkelijke gebruik van het elektrisch gereedschap kan afwijken van de aangegeven waarde waarin het gereedschap wordt gebruikt; Om de gebruiker te beschermen, dient de gebruiker handschoenen en gehoorbescherming te dragen in de daadwerkelijke gebruiksomstandigheden.

VERPAKKINGSLIJST

Voor de aanbevolen snijdraad kunt u de website egopowerplus.eu bezoeken of de EGO-productcatalogus raadplegen.

BESCHRIJVING

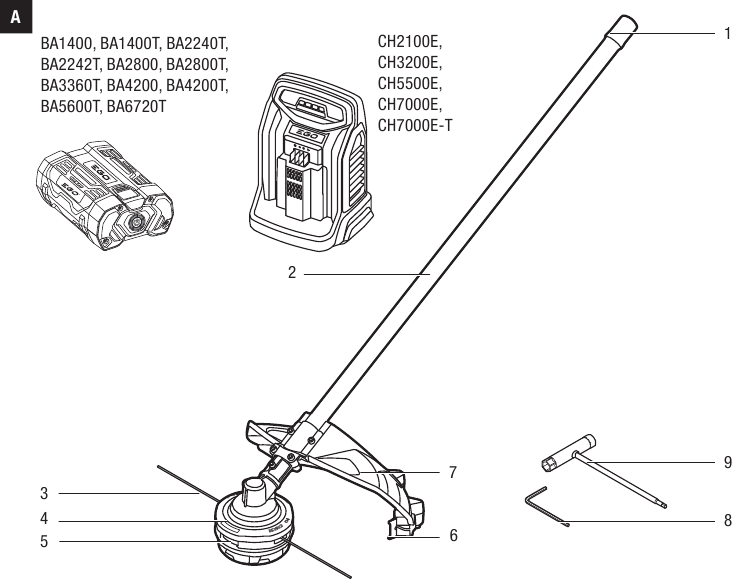

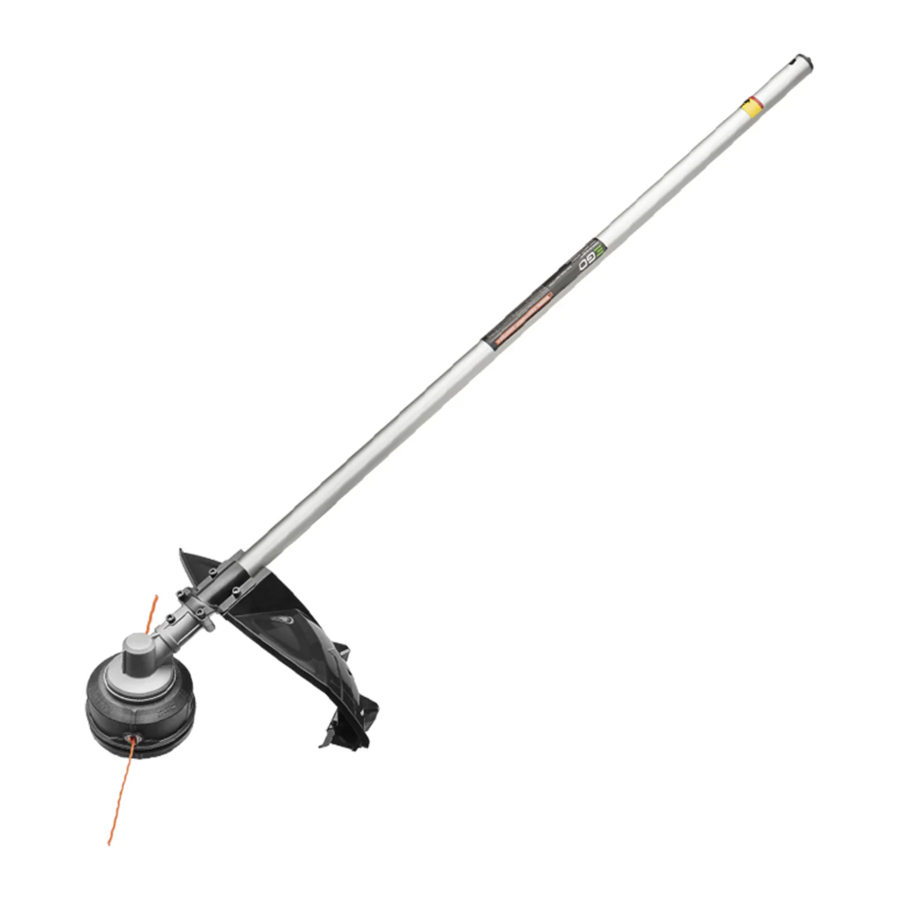

KEN UW GRASTRIMMERHULPSTUK

1. Eindkap
2. Grastrimmersteel
3. Snijdraad
4. Trimmerkop (Bump Head)
5. Ontgrendelingslipje
6. Draadafsnijmes
7. Beschermkap
8. Inbussleutel
9. Multifunctionele sleutel

Gebruik het gereedschap nooit zonder de beschermkap stevig op zijn plaats. De beschermkap moet altijd op het gereedschap zitten om de gebruiker te beschermen.

MONTAGE

Als er onderdelen beschadigd zijn of ontbreken, gebruik dit product dan niet totdat de onderdelen zijn vervangen. Gebruik van dit product met beschadigde of ontbrekende onderdelen kan leiden tot ernstig persoonlijk letsel.

Probeer dit product niet aan te passen of accessoires te maken die niet worden aanbevolen voor gebruik met deze grastrimmer. Een dergelijke wijziging of aanpassing is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel tot gevolg heeft.

Om onbedoeld starten te voorkomen, wat ernstig persoonlijk letsel kan veroorzaken, moet u altijd het accupack uit de machine verwijderen bij het monteren van onderdelen.

DE BESCHERMKAP MONTEREN

Draag altijd handschoenen bij het monteren of vervangen van de beschermkap. Wees voorzichtig met het mes op de beschermkap en bescherm uw hand tegen snijden.

Gebruik de machine nooit zonder de beschermkap stevig op zijn plaats. De beschermkap moet altijd op de machine zitten om de gebruiker te beschermen! Wanneer de beschermkap is bevestigd, probeer deze dan nooit te verwijderen of aan te passen; als een vervanging nodig is, moet dit worden uitgevoerd door een gekwalificeerde servicemonteur!

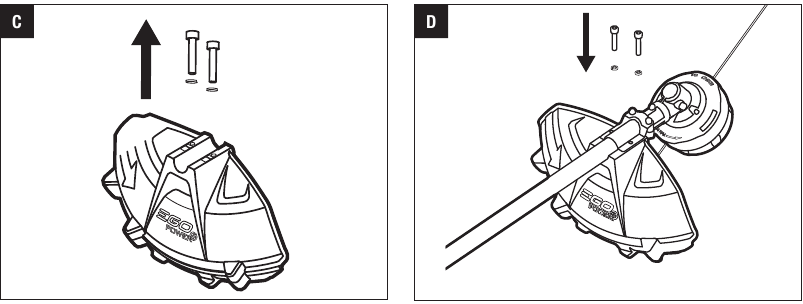

Draai de twee schroeven van de beschermkap los en verwijder ze (Afb. C), lijn de montagegaten van de beschermkap uit met de montagegaten en vergrendel vervolgens de beschermkap op de steelbasis met de twee schroeven, samen met twee veerringen (Afb. D).
Zorg ervoor dat de beschermkap is bevestigd volgens Afb. C & D, elke omgekeerde bevestiging zal groot gevaar veroorzaken!

HET GRASTRIMMERHULPSTUK AANSLUITEN OP DE AANDRIJFKOP

Dit grastrimmerhulpstuk is ontworpen voor gebruik met de EGO-aandrijfkoppen PH1400E/PH1420E/PHX1600.
Zie het hoofdstuk "EEN HULPSTUK OP DE AANDRIJFKOP INSTALLEREN" in de bedieningshandleiding van de aandrijfkoppen PH1400E/PH1420E/PHX1600.

WERKING

Sta niet toe dat vertrouwdheid met dit product u onzorgvuldig maakt. Onthoud dat een onzorgvuldige fractie van een seconde voldoende is om ernstig letsel toe te brengen.

Draag altijd een oogbescherming, samen met gehoorbescherming. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden gegooid en kunnen er andere mogelijke ernstige verwondingen ontstaan.

TOEPASSINGEN

U mag dit product gebruiken voor de onderstaande doeleinden:

• Gras en onkruid trimmen rondom veranda's, hekken en terrassen

LET OP: Het gereedschap mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik wordt beschouwd als misbruik.

Controleer voor elk gebruik op beschadigde/versleten onderdelen
Controleer de trimkop, beschermkap en voorste handgreep en vervang onderdelen die gebarsten, kromgetrokken, gebogen of op een andere manier beschadigd zijn.
Het lijnmes aan de rand van de beschermkap kan na verloop van tijd bot worden. Het wordt aanbevolen om het periodiek aan te scherpen met een vijl of te vervangen door een nieuw mes.

Draag altijd handschoenen bij het monteren of vervangen van de beschermkap of bij het slijpen of vervangen van het mes. Let op de locatie van het mes op de beschermkap en bescherm uw hand tegen letsel.

Om ernstig persoonlijk letsel te voorkomen, verwijdert u de accu uit de motorunit voordat u onderhoud pleegt, reinigt, hulpstukken verwisselt of materiaal uit de unit verwijdert.

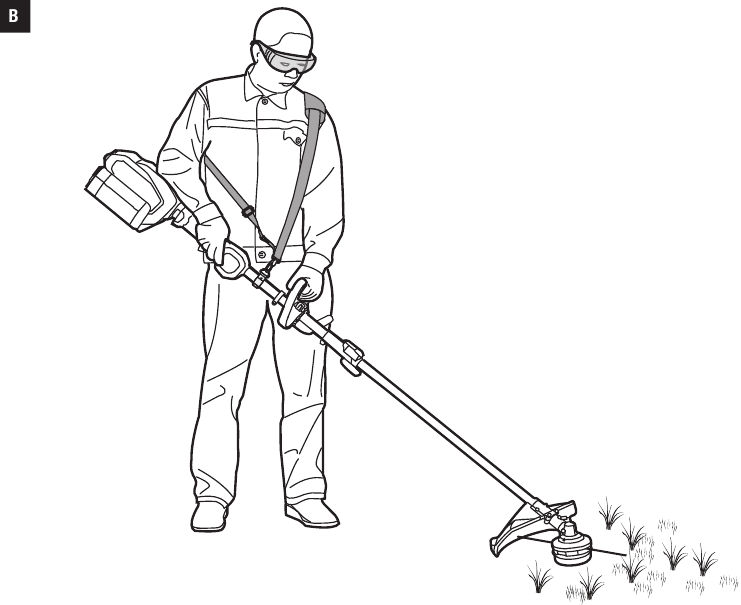

HET GEBRUIK VAN DE GRUSTRIMMER MET MOTORUNIT

Kleed u goed om het risico op letsel bij het bedienen van dit gereedschap te verminderen. Draag geen losse kleding of sieraden. Draag oog- en oor-/gehoorbescherming. Draag een zware, lange broek, laarzen en handschoenen. Draag geen korte broek of sandalen en loop niet op blote voeten.

Maak het te maaien gebied voor elk gebruik vrij. Verwijder alle voorwerpen, zoals stenen, gebroken glas, spijkers, draad of touw, die kunnen worden weggegooid of verstrikt kunnen raken in het snijhulpstuk. Houd kinderen, omstanders en huisdieren uit de buurt van het gebied. Houd alle kinderen, omstanders en huisdieren op een afstand van minimaal 15 m; er kan nog steeds risico bestaan voor omstanders door weggegooide voorwerpen. Omstanders moeten worden aangemoedigd om een oogbescherming te dragen. Als u wordt benaderd, stop dan onmiddellijk de motor en het snijhulpstuk.
Voor een veilige en betere bediening doet u de schouderriem over de schouder. Stel de schouderriem af op een comfortabele werkpositie. Houd de grastrimmer met één hand aan de achterste handgreep en de andere hand aan de voorste handgreep. Houd tijdens het gebruik een stevige grip met beide handen. De grastrimmer moet in een comfortabele positie worden gehouden, waarbij de achterste handgreep ongeveer op heuphoogte is. De trimkop moet evenwijdig aan de grond zijn, zodat deze gemakkelijk in contact komt met het te snijden materiaal zonder dat de gebruiker zich hoeft te bukken.

De schouderriem is ook een snelontgrendelingsmechanisme in gevaarlijke situaties. Wanneer er zich een noodgeval voordoet, haalt u de riem onmiddellijk van uw schouder, ongeacht de manier waarop de riem zich bevindt.

Reinig de trimmer na elk gebruik
Zie het gedeelte ONDERHOUD voor reinigingsinstructies.

OM HET GEREEDSCHAP TE STARTEN/STOPPEN

Zie het gedeelte "DE MOTORUNIT STARTEN/STOPPEN" in de gebruikershandleiding van de motorunit PH1400E/PH1420E/PHX1600.

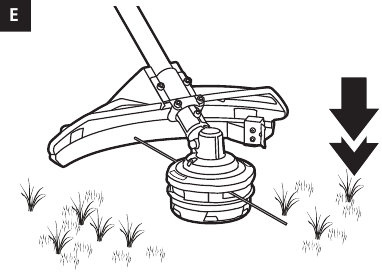

DE LENGTE VAN DE SNIJLIJN AANPASSEN

De trimkop stelt de gebruiker in staat om meer snijlijn vrij te geven zonder de motor te stoppen. Naarmate de lijn gerafeld of versleten raakt, kan extra lijn worden vrijgegeven door tijdens het gebruik lichtjes met de trimkop op de grond te tikken.

LET OP: Het vrijgeven van de lijn wordt moeilijker naarmate de snijlijn korter wordt.

Verwijder of wijzig de snijmessenmontage niet. Een overmatige lijnlengte zorgt ervoor dat de motor oververhit raakt en kan leiden tot ernstig persoonlijk letsel.

LIJN VERVANGEN

LET OP: Gebruik altijd de aanbevolen nylon snijlijn met een diameter van maximaal 2,4 mm. Het gebruik van een andere lijn dan de gespecificeerde kan ervoor zorgen dat de grastrimmer oververhit raakt of beschadigd raakt.

Gebruik nooit metaalversterkte lijn, draad of touw, enz. Deze kunnen afbreken en gevaarlijke projectielen worden.

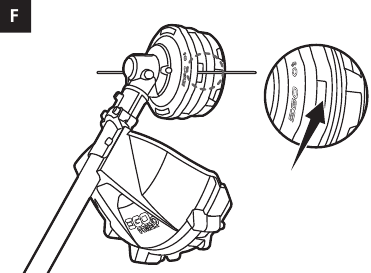

1. Verwijder de accu
2. Verwijder indien nodig de resterende snijlijn. Trek hem er eenvoudig met de hand uit.

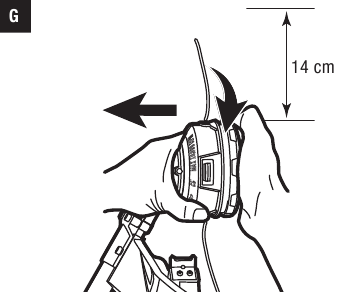

3. Snijd een snijlijn van 4 m lang, steek de lijn in het montagegat in het oogje (Fig. F). Duw en trek de lijn van de andere kant totdat er aan beide zijden van de spoel evenveel lijn te zien is.

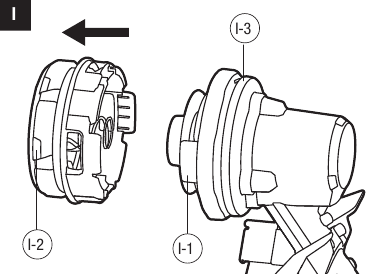

4. Druk op de onderste dekselmontage, terwijl u deze in de richting van de pijl draait, om de lijn op de spoel te wikkelen totdat er aan elke kant ongeveer 14 cm lijn te zien is.

5. Duw de onderste dekselmontage naar beneden terwijl u aan de lijnen trekt om de lijn handmatig te verplaatsen en om de juiste montage van de trimkop te controleren.

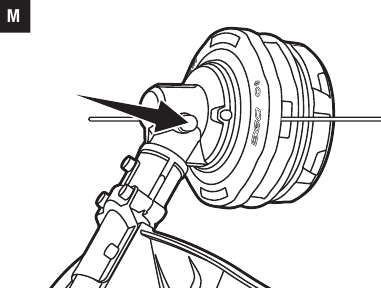

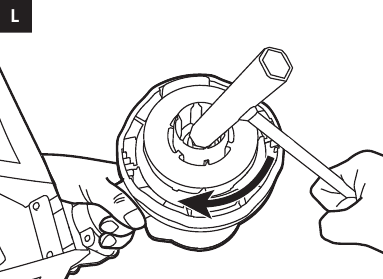

Wanneer de snijlijn breekt uit de lijnuitgang of de snijlijn niet wordt vrijgegeven bij het tikken op de trimkop, volgt u de onderstaande stappen:

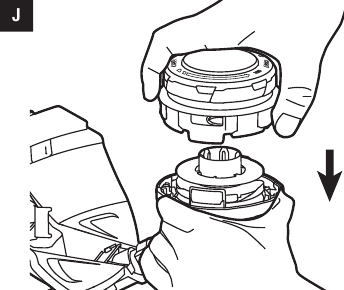

1. Verwijder de accu.
2. Druk op de ontgrendellipjes op de bovenste afdekking en verwijder de onderste dekselmontage door deze recht naar buiten te trekken.


3. Verwijder de snijlijn van de spoel.

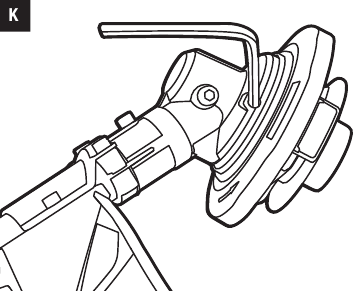

4. Met één hand die de bovenste afdekking vasthoudt, gebruikt u de andere hand om de onderste dekselmontage vast te pakken en de lipjes op de bovenste afdekking uit te lijnen met de gaten in de basis van de onderste dekselmontage (Fig. J); gebruik uw handpalm om de onderste dekselmontage naar links en rechts te drukken en te draaien totdat de lipjes vergrendelen met de bovenste afdekking (Fig. K).


5. Volg de instructies in "LIJN VERVANGEN" om de snijlijn opnieuw te laden.

Wanneer het gereedschap bedoeld is om als bosmaaier te worden gebruikt, volgt u de stappen zoals weergegeven in Fig. L & M om de trimkop te demonteren.

ONDERHOUD

Voordat u de unit inspecteert, reinigt of onderhoudt, zet u de motor uit, wacht u tot alle bewegende onderdelen tot stilstand zijn gekomen en verwijdert u de accu. Het niet opvolgen van deze instructies kan leiden tot ernstig persoonlijk letsel of schade aan eigendommen.

Gebruik bij onderhoud alleen identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan een gevaar opleveren of productschade veroorzaken. Om de veiligheid en betrouwbaarheid te waarborgen, moeten alle reparaties, anders dan de items die in deze onderhoudsinstructies worden vermeld, worden uitgevoerd door een gekwalificeerde servicemonteur.

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan worden beschadigd. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

DE UNIT REINIGEN

• Verwijder al het gras dat zich mogelijk om de motoras of de trimkop heeft gewikkeld.
• Gebruik een kleine borstel of een kleine stofzuiger om de ventilatieopeningen op de achterste behuizing schoon te maken.
• Reinig de unit met een vochtige doek met een mild schoonmaakmiddel.
• Gebruik geen sterke reinigingsmiddelen op de plastic behuizing of de handgreep. Ze kunnen worden beschadigd door bepaalde aromatische oliën, zoals dennen- en citroenolie, en door oplosmiddelen zoals kerosine. Vocht kan ook een schokgevaar veroorzaken. Veeg al het vocht weg met een zachte, droge doek.

TRANSMISSIETANDWIELEN SMEREN

De transmissietandwielen in de tandwielkast moeten periodiek worden gesmeerd met tandwiellager. Controleer het vetniveau in de tandwielkast ongeveer elke 50 bedrijfsuren door de afdichtingsschroef aan de zijkant van de kast te verwijderen.
Als er geen vet op de flanken van het tandwiel te zien is, volgt u de onderstaande stappen om de tandwiellager tot 3/4 van de capaciteit te vullen.
Vul de transmissietandwielen niet volledig.

1. Houd de grastrimmer op zijn kant, zodat de afdichting schroef naar boven is gericht.
2. Gebruik de meegeleverde multifunctionele sleutel om de afdichtingsschroef los te draaien en te verwijderen.
3. Gebruik een vetspuit (niet meegeleverd) om wat vet in het schroefgat te spuiten; overschrijd niet 3/4 van de capaciteit.
4. Draai de afdichtingsschroef na het inspuiten vast.

DE UNIT OPBERGEN

• Verwijder de accu uit de trimmer.
• Reinig het gereedschap grondig voordat u het opbergt.
• Als de grastrimmerhulpstuk van de motorunit wordt verwijderd en afzonderlijk wordt opgeborgen: Plaats de eindkap op de hulpstukas om te voorkomen dat er vuil in de koppeling komt.
• Berg de unit op in een droge, goed geventileerde ruimte, afgesloten of hoog, buiten het bereik van kinderen. Berg de unit niet op op of naast meststoffen, benzine of andere chemicaliën.

PROBLEEMOPLOSSING

Bezoek de website egopowerplus.eu voor de volledige voorwaarden van het EGO-garantiebeleid.

Referenties

• EGO Power Plus

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Ego Power+ STA1500 Handleiding

Beschikbare talen
