Silverline 463429 Handleiding

Specificaties

Voltage:	5V USB DC
Power:	8W
Temperature range:	380°C - 420°C
Ingress protection:	IP20
Protection class:

Als onderdeel van onze voortdurende productontwikkeling kunnen de specificaties van Silverline-producten zonder kennisgeving worden gewijzigd.

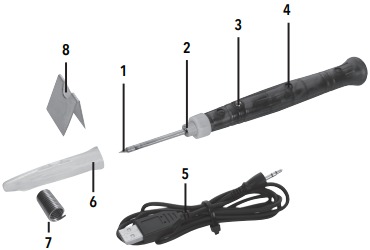

Product leren kennen

1. Soldeerpunt
2. Punt houder
3. Metalen puntknop
4. Rode LED
5. USB-kabel
6. Deksel
7. Soldeer
8. Soldeerboutstandaard

Beoogd gebruik

Soldeerbout geschikt voor elektrisch werk, zacht solderen, hoogstroomkabels en decoratief werk. NIET BEDOELD VOOR COMMERCIEEL GEBRUIK. Het gereedschap mag ALLEEN worden gebruikt voor het beoogde doel. Elk ander gebruik dan vermeld in deze handleiding wordt beschouwd als misbruik. De gebruiker, en niet de fabrikant, is aansprakelijk voor schade of letsel als gevolg van dergelijk misbruik. De fabrikant is niet aansprakelijk voor wijzigingen aan het gereedschap, noch voor schade als gevolg van dergelijke wijzigingen.

Uw gereedschap uitpakken

• Pak uw gereedschap voorzichtig uit en inspecteer het. Maak uzelf vertrouwd met alle functies en eigenschappen.
• Zorg ervoor dat alle onderdelen van het gereedschap aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zijn, laat deze dan vervangen voordat u probeert dit gereedschap te gebruiken.

Bediening

Draag ALTIJD een veiligheidsbril, voldoende adembescherming en geschikte handschoenen wanneer u met dit apparaat werkt.

Dit gereedschap moet op een standaard worden geplaatst wanneer het niet in gebruik is.

Hanteer de verwarmde soldeerbout met uiterste voorzichtigheid, aangezien de hoge temperatuur van de bout brand of pijnlijke brandwonden kan veroorzaken.

Let op: Het soldeerpunt kan bij het eerste gebruik korte tijd roken. Dit is normaal en de beschermende coating brandt van het element af. Het is raadzaam dit in een goed geventileerde ruimte te doen voor regelmatig gebruik.

Vijl nooit aan het speciaal geplateerde punt.

Zorg er bij het verwijderen van het deksel (6) voor dat de spantang op het gereedschap blijft zitten en het soldeerpunt (1) volledig vastzet. Draai niet om het deksel te verwijderen, omdat dit de spantang kan losdraaien. Verwijder het deksel door voorzichtig te trekken.

1. Controleer of het soldeerpunt goed vastzit voordat u het inschakelt. Het soldeerpunt moet in de punthouder (2) worden geduwd.
2. Sluit de USB-kabel (5) aan op de basis van de soldeerbout en steek vervolgens het andere uiteinde in een compatibele stroombron.
3. Wacht ongeveer 30 seconden en raak vervolgens de metalen puntknop (3) lichtjes aan om de soldeerbout te verwarmen, waardoor de rode LED (4) oplicht en het werk kan worden gestart.
4. Houd het soldeerpunt tegen de te solderen draad of component. Zodra het heet is, voegt u soldeer toe aan de verbinding en verwijdert u de soldeerbout.

• Na ongeveer 25 seconden kan de soldeerbout automatisch in de slaapstand gaan, als dit gebeurt, raakt u gewoon de metalen puntknop opnieuw aan om de soldeerbout opnieuw te starten.
• Laat het verwarmingselement of het soldeerpunt niet rusten op een oppervlak dat door hitte kan worden beschadigd.
• Breng niet te lang op dezelfde plaats aan. Een langere contacttijd brengt het risico met zich mee dat het werkstuk beschadigd raakt. Het vormen van een goede verbinding mag niet langer dan 5 seconden duren.

Onderhoud

Haal ALTIJD de stekker uit het stopcontact voordat u inspectie-, onderhouds- of reinigingswerkzaamheden uitvoert.

Let op: Als het snoer beschadigd is, moet het worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.

Reiniging

Laat de soldeerbout afkoelen om het risico op brandwonden te verminderen.

• Houd uw gereedschap te allen tijde schoon. Vuil en stof zorgen ervoor dat interne onderdelen snel slijten en verkorten de levensduur van het gereedschap. Reinig de behuizing van uw gereedschap met een zachte borstel of een droge doek.
• Reinig de gereedschapskast met een zachte, vochtige doek met een mild schoonmaakmiddel. Gebruik geen alcohol, benzine of sterke reinigingsmiddelen.
• Gebruik nooit bijtende middelen om plastic onderdelen te reinigen.

Opslag

• Bewaar dit gereedschap op een veilige, droge plaats buiten het bereik van kinderen.

Veiligheidswaarschuwingen

Hang de soldeerbout tijdens gebruik niet verticaal op. Hierdoor stijgt de warmte, waardoor de handgreep te heet kan worden om aan te raken en in extreme omstandigheden de handgreep kan verzachten of smelten. Als de bout naar beneden hangt, wordt de stroomkabelbevestiging extra belast.

Gebruik soldeerbouten veilig. Gebruik ze onmiddellijk wanneer de soldeerbout de vereiste temperatuur heeft bereikt en schakel ze direct na gebruik uit.

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• Soldeergereedschap wordt tijdens gebruik extreem heet. Raak geen enkel ander deel van het gereedschap aan dan de handgreep. Laat een hete soldeerbout NIET onbeheerd achter.
• Schakel het gereedschap uit en laat het volledig afkoelen voordat u onderdelen probeert te vervangen.
• Als u het soldeerpunt tussen gebruik door omhoog houdt, kan dit de warmteoverdracht naar de handgreep helpen verminderen.
• Warmte kan worden geleid naar verborgen gebieden of materialen in de buurt van het werkgebied. Zorg ervoor dat het werkoppervlak niet ontvlambaar is en dat er zich geen ontvlambare materialen in de buurt van het werkgebied bevinden.
• Restwarmte kan ervoor zorgen dat afvalmateriaal ontbrandt, zelfs nadat het gereedschap is losgekoppeld van de voeding.
• Gebruik dit gereedschap nooit in de buurt van een brandstoftank of gasfles.
• Niet gebruiken in een explosieve omgeving.
• Solderen met bepaalde materialen kan giftige dampen veroorzaken. Zorg altijd voor voldoende ventilatie. Niet gebruiken in afgesloten ruimtes.
• Sommige soorten soldeer kunnen een hoog loodgehalte hebben. Gesmolten lood stoot giftige dampen uit: draag altijd geschikte adembescherming van goede kwaliteit.
• Looddampen zijn vooral giftig voor kinderen, zwangere vrouwen en mensen met een hoge bloeddruk. Mensen met een hoog risico mogen niet in de buurt van het werkgebied komen zonder geschikte ademhalingsapparatuur.
• Basissoldeerbouten hebben een beperkte of geen thermische regeling. Gebruik bij het solderen van gevoelige elektronische componenten een soldeerbout met temperatuurregeling om schade te voorkomen en een veiligere, meer gereguleerde lagere temperatuur te bieden.
• Voer afvalmateriaal altijd op verantwoorde wijze af.
• Laat het gereedschap afkoelen voordat u het opbergt.

Contact

Neem voor technisch advies of advies over reparaties contact op met de helpdesk op (+44) 1935 382 222.
Web: www.silverlinetools.com
UK Address: Toolstream Ltd., Boundary Way, Lufton Trading Estate, Yeovil, Somerset, BA22 8HZ, United Kingdom
EU Address: Toolstream B.V., Hogeweg 39, 5301 LJ Zaltbommel, The Netherlands
