eufy C33 Handleiding

Belangrijke stappen voor een succesvolle installatie

Voordat u verdergaat

• Bekijk de installatievideo voordat u verdergaat.
  https://youtu.be/9niPWO5002w


• Als de doornmaat van uw deur 70 mm is, moet u de grendel verlengen.
  Duw het S1-lipje omhoog en houd het vast (1), druk de knop omlaag (2), schuif de knop naar de positie 2¾ en trek de voorplaat eruit (3).

  • Zorg ervoor dat het S1-lipje ALTIJD omhoog staat bij het verlengen van de grendel.

Tijdens de installatie

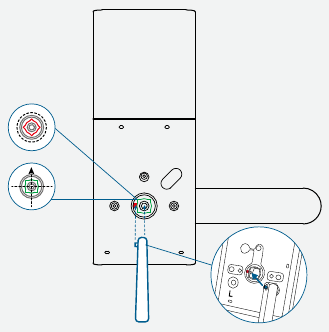

• Controleer zorgvuldig of de as goed is geïnstalleerd en niet kan worden uitgetrokken, anders kan het slot defect raken. (Raadpleeg Stap 3 voor de installatie van de as)

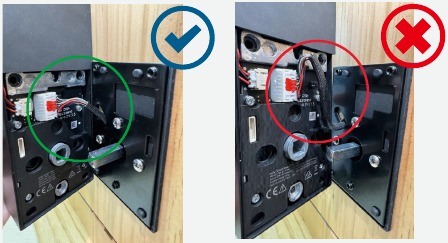

• Zorg ervoor dat de kabel in de holte aan de achterkant van de binnenbehuizing is weggestopt.


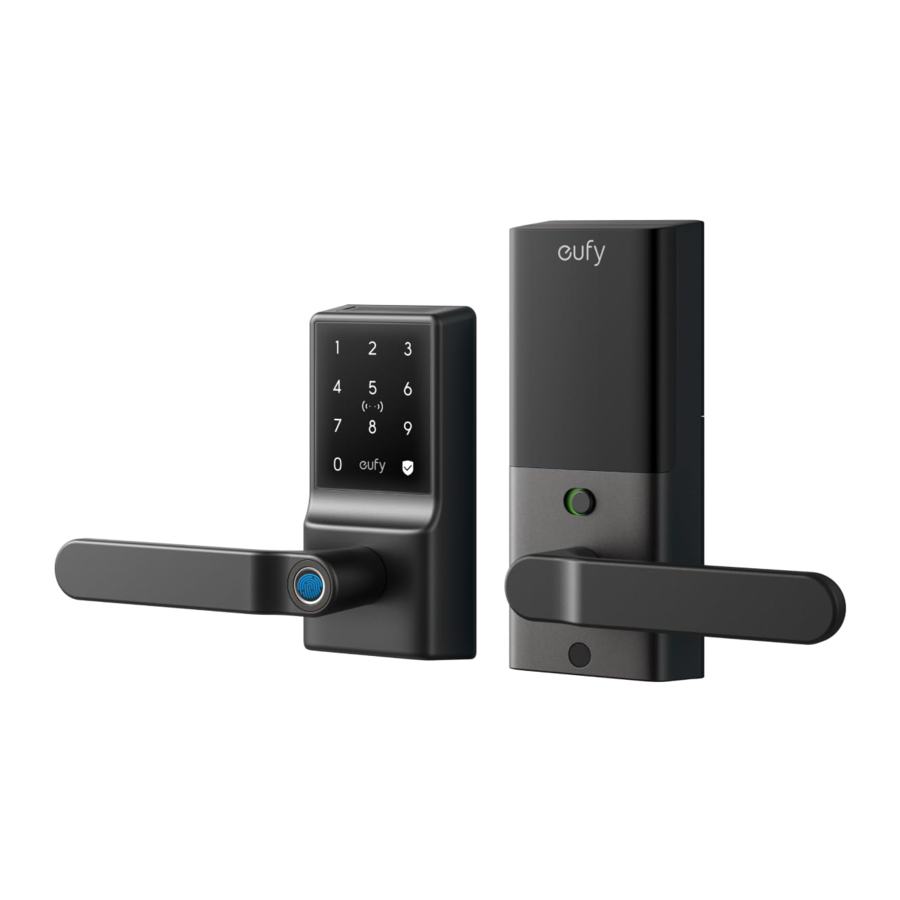

In één oogopslag

Buitenkant

1. USB-C-poort
   • Laadt het slot op in noodsituaties.
2. Sleutelgat
3. Toetsenblok
4. NFC-lezer
5. Statuslampje en vergrendelings-/ontgrendelingsknop
   • Blauw: Deur ontgrendeld
   • Oranje: Deur vergrendeld
   • Rood: Afwijkende status
6. Handgreep
   • Pas de richting van de handgreep naar links of rechts aan indien nodig.
7. Vingerafdrukscanner

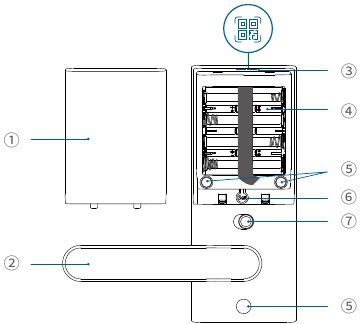

Binnenkant

1. Batterijklep
2. Handgreep
   • Pas de richting van de handgreep naar links of rechts aan indien nodig.
3. QR-code
   • Scan om Smart Lever Lock C33 toe te voegen in de app.
4. Batterijcompartiment
5. Schroefgat
6. Installatieknop
   • Druk 2 seconden om Smart Lever Lock in koppelmodus te zetten.
   • Druk 10 seconden om Smart Lever Lock te resetten.
7. Privacyknop
   • Groen: Ontgrendel de deur van binnen of buiten.
   • Rood: Ontgrendel de deur alleen van binnenuit.

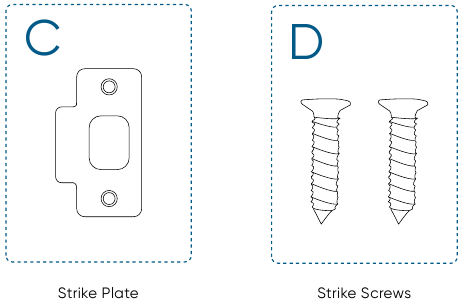

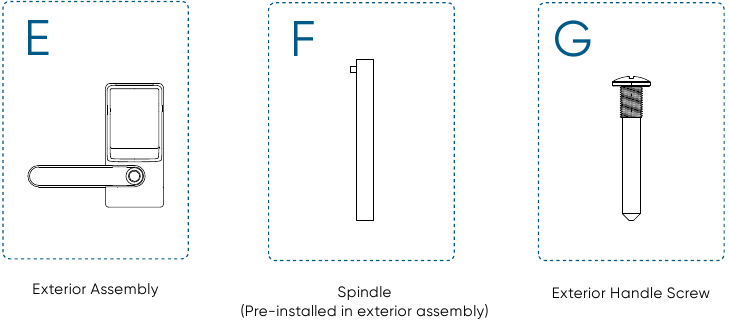

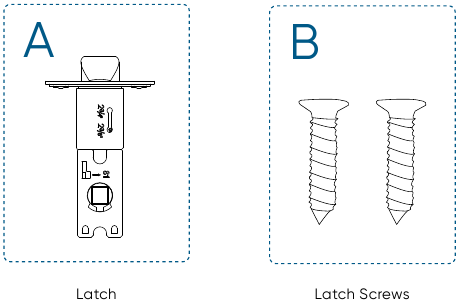

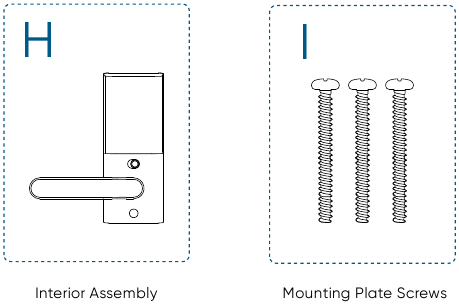

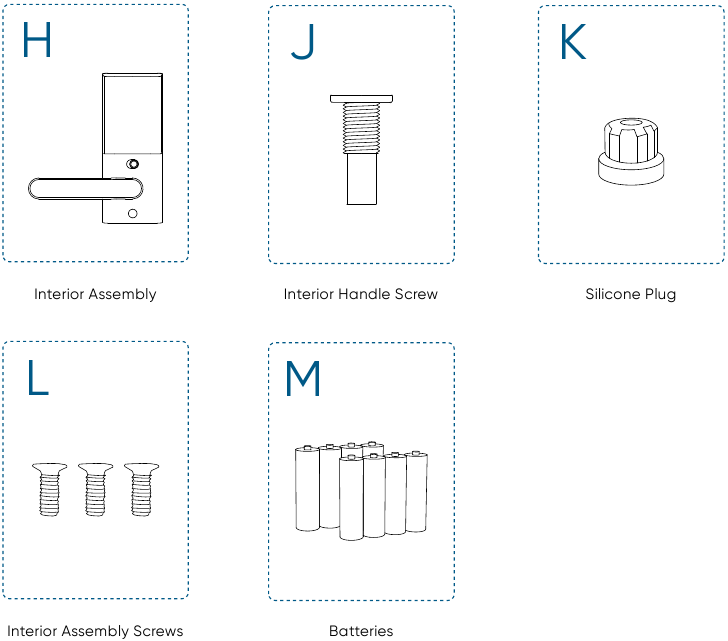

Wat zit er in de doos

Stap 2

Stap 3

Stap 4

Stap 5

Smart Lever Lock installeren

De installatie duurt over het algemeen minder dan 20 minuten. Als u vragen of opmerkingen heeft, gaat u naar support.eufy.com voor hulp.
Houd de deur open tijdens de installatie. Sluit de deur niet voordat de batterijen zijn geplaatst.

Wat u nodig heeft
Houd een standaard kruiskopschroevendraaier gereed voor de installatie. De meegeleverde schroeven zijn kruiskopschroeven.

Stap 1. Bereid de deur voor

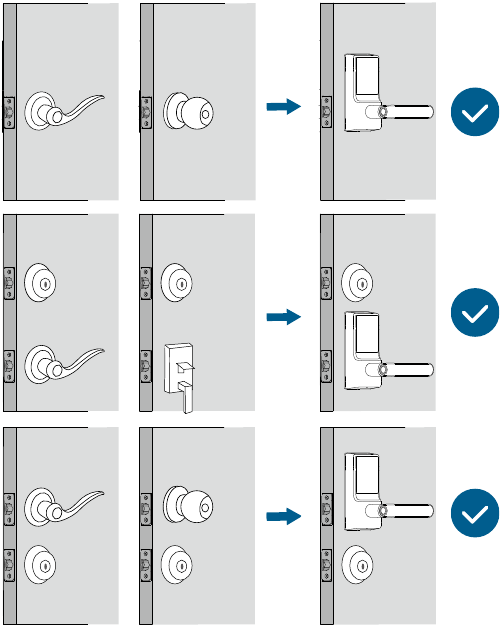

1. Bepaal de installatiepositie van het Smart Lever Lock op basis van de locatie van het bestaande slot (indien van toepassing).

2. Om installatieproblemen te voorkomen, verwijdert u het bestaande slot of houdt u het minimaal 45 mm onder het Smart Lever Lock.

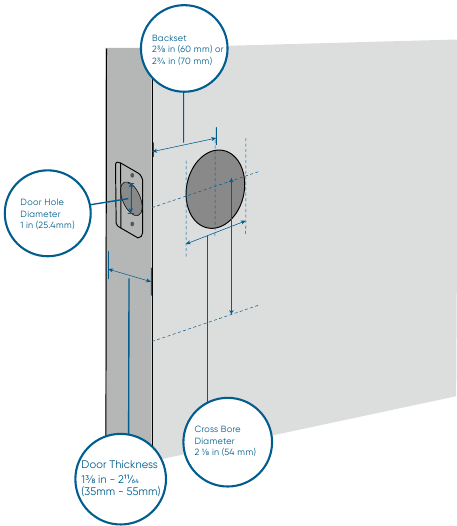

3. Controleer of uw deur gaten heeft zoals hieronder wordt geïllustreerd. Zo niet, gebruik dan de sjabloon en boor gaten in uw deur.


Stap 2. Grendel en sluitplaat installeren

1. Controleer uw deur om te zien of de grendel moet worden aangepast.
   Als de doornmaat 60 mm is, gebruikt u de meegeleverde grendel om te installeren.

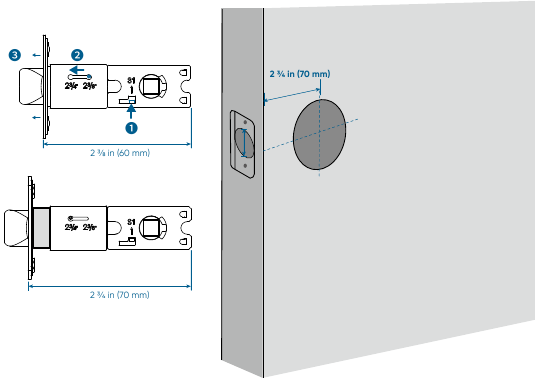

   Als de doornmaat 70 mm is, moet u de grendel verlengen. Duw het S1-lipje omhoog en houd het vast (1), druk de knop omlaag (2), schuif de knop naar de positie 2¾ en trek de voorplaat eruit (3).
   Zorg ervoor dat het S1-lipje ALTIJD omhoog staat bij het verlengen van de grendel.

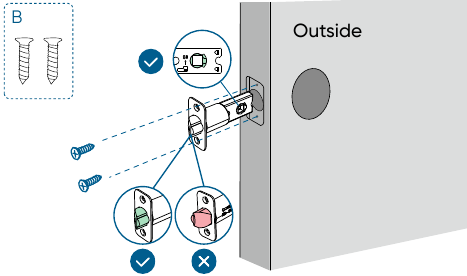

2. Schuif de grendel in de deur en schroef hem vast.


   • Zorg ervoor dat het asgat loodrecht op de grond staat.
   • De grendelafschuining moet eerst contact maken met de sluitplaat wanneer de deur wordt gesloten.

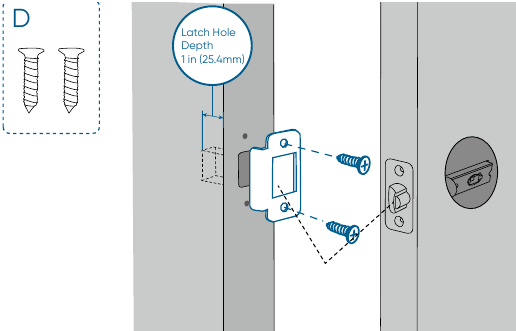

3. Zorg ervoor dat de diepte van het grendelgat in het deurkozijn minstens 25,4 mm is, anders kan de kalibratie mislukken tijdens de installatie en werkt het slot mogelijk niet zoals verwacht.


   • Als het grendelgat te diep is, kunt u de meegeleverde plastic separator installeren.
   • Het anti-picking mechanisme werkt ALLEEN wanneer de meegeleverde sluitplaat is geïnstalleerd.


Stap 3. Buitenkant installeren

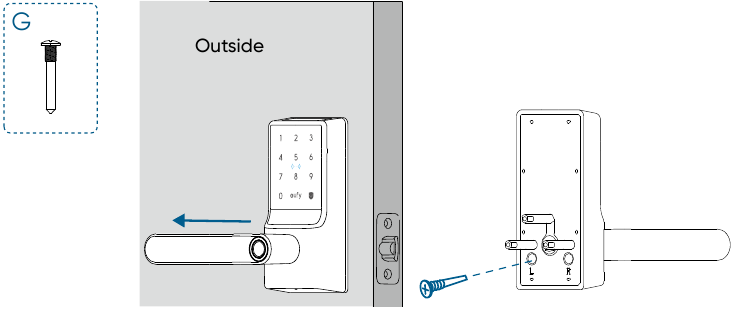

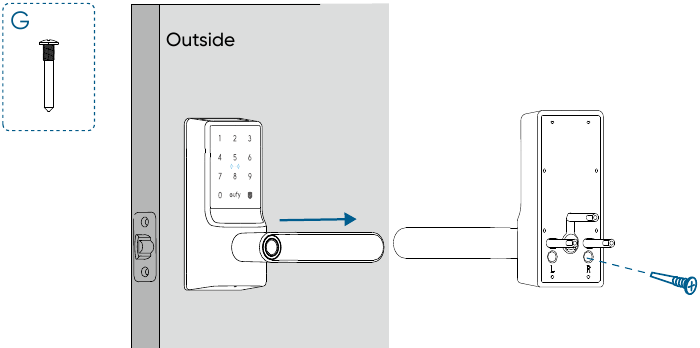

1. Draai de handgreep van de buitenkant naar links of rechts. Vergrendel vervolgens de schroef in het bijbehorende schroefgat.
   Linkerhand:

   Rechterhand:

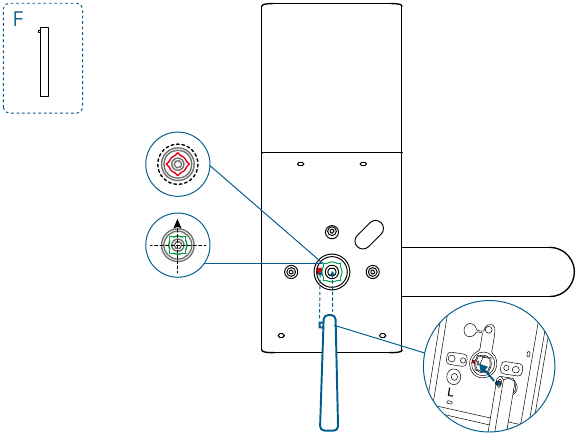

2. Als de as niet vooraf in de buitenkant is geïnstalleerd, plaatst u de as door de veerkop uit te lijnen met de sleuf.
   Zorg ervoor dat de as goed is geïnstalleerd en niet kan worden uitgetrokken. Draai vervolgens de as om ervoor te zorgen dat deze loodrecht op de grond staat.

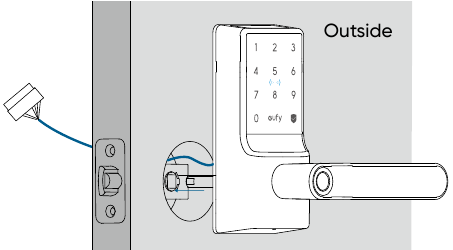

3. Leid de kabel die is aangesloten op de buitenkant over de grendel. Steek de as in het asgat van de grendel.


Stap 4. Montageplaat installeren

1. Maak de montageplaat en de batterijklep los van de binnenkant.

2. Plaats de montageplaat met de siliconen pad tegen de deur. Leid de kabel door de ovale sleuf van de montageplaat.

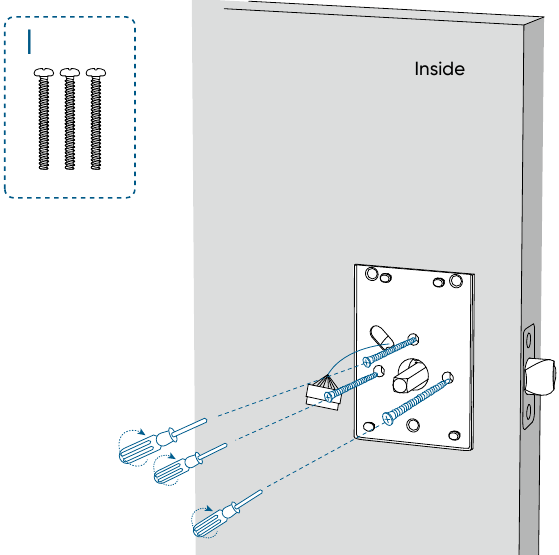

3. Lijn de montageplaat uit met de schroefdraadbussen van de buitenkant. Maak de schroeven stevig vast. Draai de schroeven met uw handen vast en gebruik vervolgens een schroevendraaier om ze vast te zetten.


Stap 5. Binnenkant installeren

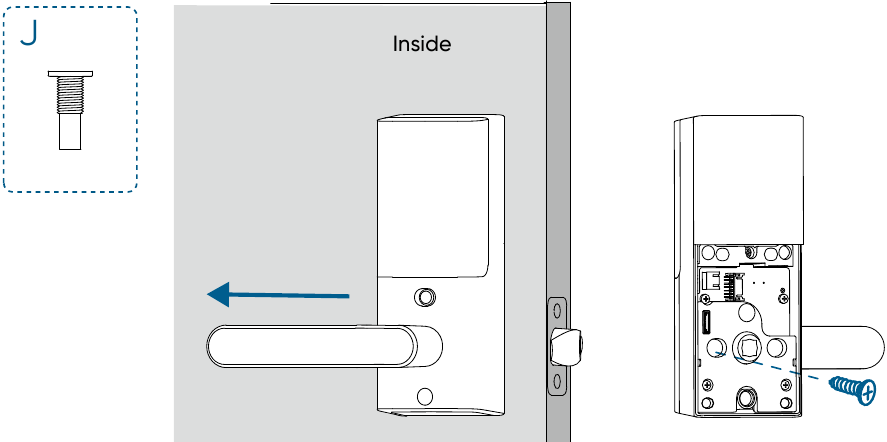

1. Draai de handgreep van de binnenkant naar links of rechts. Vergrendel vervolgens de schroef in het bijbehorende schroefgat.

   • De handgreep moet horizontaal staan wanneer u de schroef aandraait.
   • Draai de schroef helemaal vast. Anders kan de handgreep vast komen te zitten.
   • Zorg ervoor dat de richting van de binnenhandgreep hetzelfde is als die van de buitenhandgreep.


Linkerhand:

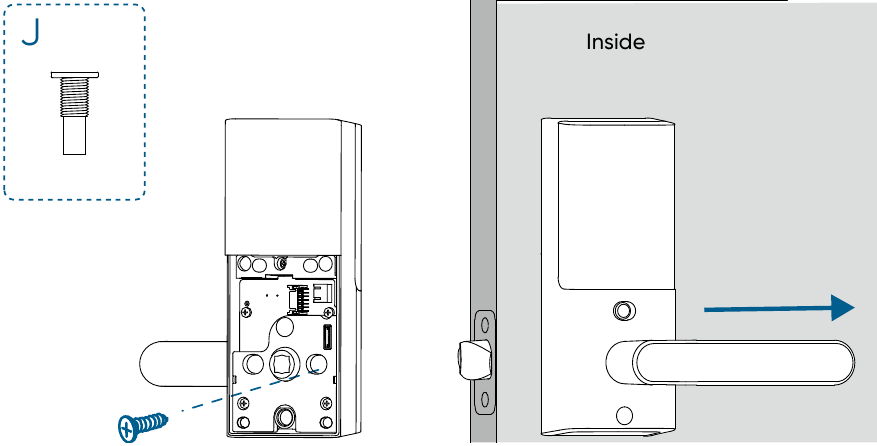

Rechterhand:

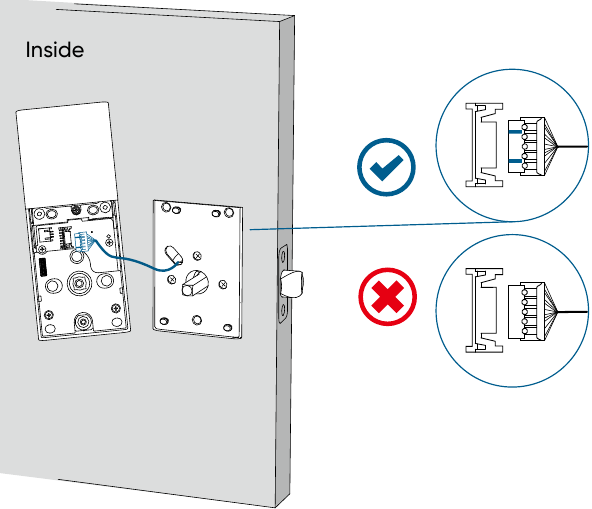

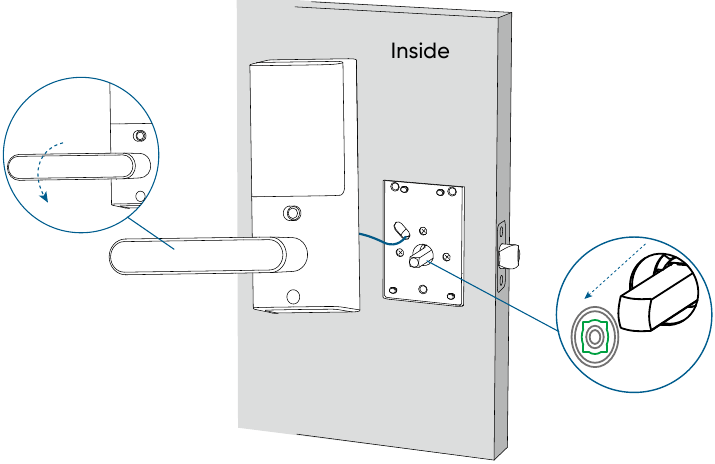

2. Steek de kabel in de aansluiting op de binnenkant. Leid de kabel rond de asontvanger om beknelling tijdens de installatie te voorkomen.

   • Zorg ervoor dat de kabel in de holte aan de achterkant van de binnenkant is weggestopt.

3. Steek de as in de asontvanger van de binnenkant.


   • Zorg ervoor dat de kabel in de holte aan de achterkant van de binnenkant is weggestopt.
   • Nadat u de binnenkant hebt geplaatst, controleert u of de grendel goed beweegt door aan de handgreep te draaien.

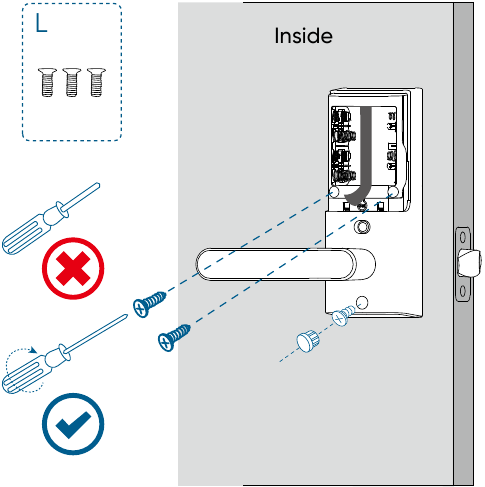

4. Maak de schroeven van de binnenkant vast met een lange schroevendraaier en steek vervolgens de siliconen plug in het gat onder de handgreep.

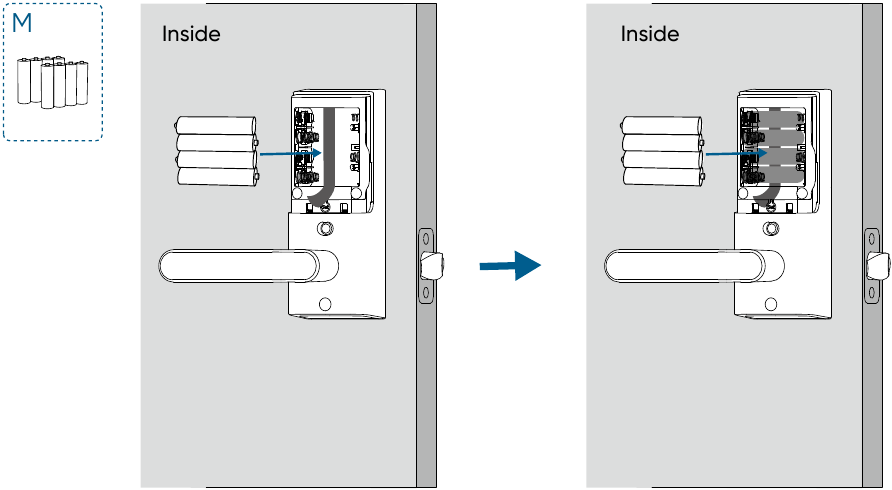

5. Plaats de 8 meegeleverde AA-batterijen met de juiste polariteit.


   • Plaats de batterijklep pas nadat de systeeminstallatie in de app is voltooid.
   • Voor uw gemak plaatst u eerst de onderste laag van 4 AA-batterijen.
   • Als u de batterijen verwijdert, verwijdert u eerst de bovenste laag en trekt u vervolgens voorzichtig aan het lint om de overige batterijen uit het compartiment te tillen.

Het systeem instellen

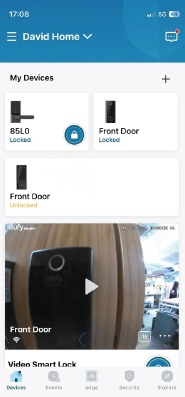

1. Download en installeer de eufy Security-app en meld u vervolgens aan voor een account.


2. Tik op + om de Smart Lever Lock toe te voegen aan uw apparatenlijst.

3. Zodra de installatie is voltooid, plaatst u de batterijklep. Uw Smart Lever Lock is nu klaar voor gebruik.

Ga voor online ondersteuning, tutorialvideo's, FAQ's en meer informatie naar https://support.eufy.com/s/.
