flo Ultra-handleiding

Inleiding

Over de handleiding voor het optillen

De FLO Ultra™-handleiding voor het optillen is een beknopte handleiding voor het optillen van de FLO Ultra, afkomstig uit de FLO Ultra™-installatiehandleiding. Deze handleiding bevat alle informatie die nodig is voor het installeren van de hijsjuk en het veilig optillen van het FLO Ultra-laadstation.

Raadpleeg de FLO Ultra™-installatiehandleiding voor volledige veiligheidsinstructies met betrekking tot de installatie van het FLO Ultra-laadstation en voor de volledige installatie-instructies.

OPMERKING: Alle verwijzingen naar andere secties bevinden zich in de FLO Ultra™-installatiehandleiding.

INSTRUCTIES VOOR VERPLAATSEN EN OPSLAAN

Volg de instructies voor verplaatsen en opslaan die in dit gedeelte worden beschreven.

Veiligheidstraining

1. Alleen getrainde en gecertificeerde werknemers mogen een vorkheftruck bedienen.
2. Zorg ervoor dat operators getraind zijn op de soorten trucks die worden gebruikt voor het verplaatsen van de lader.

FLO raadt aan de onderstaande richtlijnen te volgen om de krat veilig met een vorkheftruck te verplaatsen:

Vorkheftruckbediening

1. Volg de lokale veiligheidsrichtlijnen en -voorschriften.
2. Volg de veiligheidsrichtlijnen en -voorschriften van uw werkgever.
3. Bedien het voertuig altijd volgens de instructies van de fabrikant.
4. Draag altijd een veiligheidsgordel als de vorkheftruck er een heeft.
5. Overschrijd nooit de nominale belasting en zorg ervoor dat deze stabiel en in evenwicht is.
6. Verhoog of verlaag de lading niet tijdens het rijden.
7. Houd een veilige afstand tot de randen van het platform en de helling.
8. Let op andere voertuigen in de werkomgeving.
9. Zorg voor een duidelijk zicht op de werkomgeving en zorg ervoor dat u voldoende ruimte heeft bij het heffen, laden en bedienen van een vorkheftruck.
10. Gebruik de juiste voet en de handgreep, indien beschikbaar, bij het betreden van de lift.
11. Gebruik de claxon in gebieden met obstakels.
12. Let op voetgangers.
13. Geef geen liften en gebruik de vorken niet om mensen op te tillen.

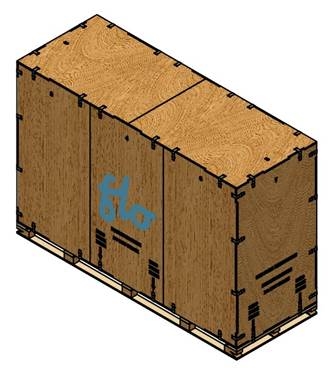

De krat uit de vrachtwagen lossen

Volg de onderstaande stappen om de FLO Ultra-transportkrat correct en veilig uit de vrachtwagen te lossen:

Let op de volgende overwegingen voordat u de krat uit de vrachtwagen lost:

• Gewicht en afmetingen van het verpakte product:
  • Gewicht: 2700 lb (1225 kg)
  • Afmetingen: 132 x 48 x 90 inch (335 x 122 x 229 cm)
• Hefmodi:
  • De FLO Ultra moet door de vorkheftruck van een van de twee lange zijden worden opgetild.

OPMERKING: Vorkheftruckverlengstukken zijn vereist om de krat vanaf de lange zijde te hanteren.

Optillen

FLO biedt een optionele hijsjuk voor vorkheftrucks om te helpen bij de handling.

Zwaartepunt

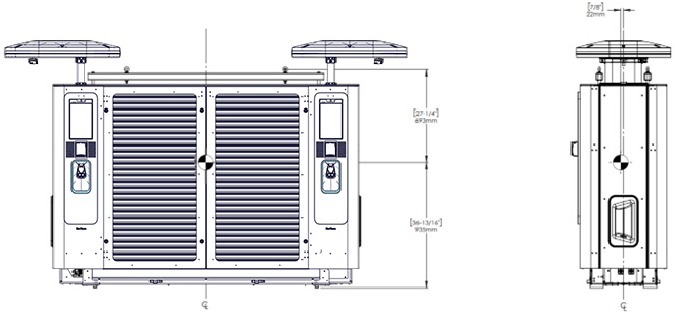

De onderstaande afbeeldingen tonen het zwaartepunt van de FLO Ultra.

Optillen met een vorkheftruck

OPMERKING: Het gedeelte Optillen met een vorkheftruck is alleen van toepassing als u de FLO Ultra met een vorkheftruck verplaatst nadat de unit is uitgepakt. Raadpleeg "De krat uit de vrachtwagen lossen" voor meer informatie.

OPMERKING: De hijsjuk (ASME0586) is optioneel en wordt apart verkocht van het FLO Ultra-laadstation. Raadpleeg de FLO Ultra^TM-bestelgids die beschikbaar is op flo.com.

Volg de onderstaande instructies om een FLO Ultra correct op te tillen met een vorkheftruck:

De hijsjuk op de FLO Ultra installeren

Volg de onderstaande stappen om een hijsjuk op de FLO Ultra te installeren:

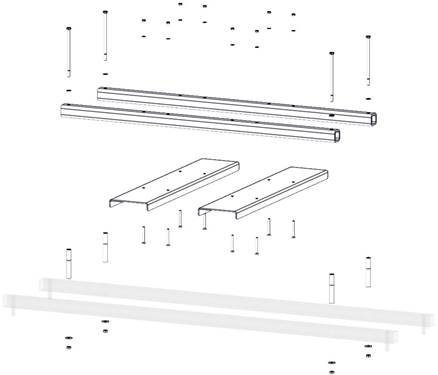

1. Plaats de horizontale stangen van de vorkheftruckhijsjuk bovenop de FLO Ultra en lijn de extrusies aan de onderkant uit met de inkepingen bovenop de FLO Ultra.

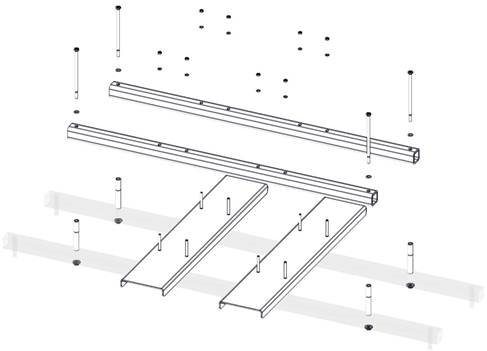

2. Plaats de hoekhijsjukken bovenop de vorkheftruckhijsstangen in een loodrechte opstelling en lijn de schroefgaten van de hoekhijsjukken en de hijsstangen uit.

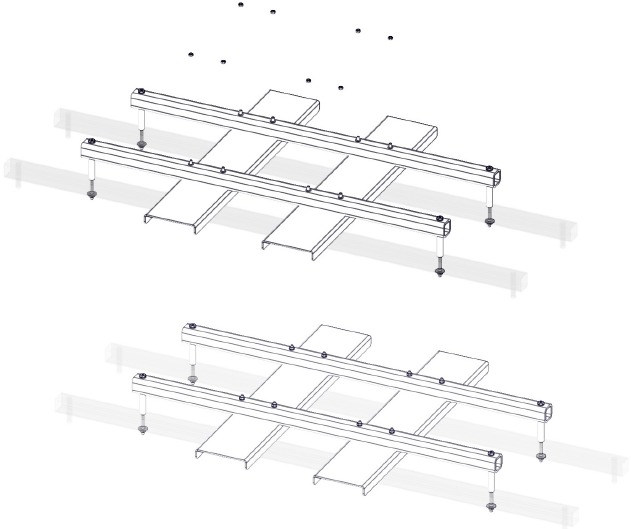

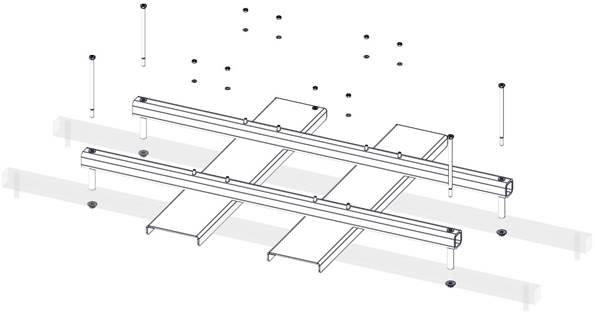

3. Plaats de ring op het schroefgat van de hoekhijsjuk en schroef de hoofdschroef erin. Voeg aan de onderkant van de hoekhijsjuk een extra grote ring en een bout toe aan de hoofdschroef om de onderdelen aan elkaar te bevestigen. Het aanhaalmoment moet 70 N m (51,6 lb-pi) zijn.

De FLO Ultra optillen met een vorkheftruck

Volg de onderstaande stappen om de FLO Ultra correct en veilig op te tillen met een vorkheftruck:

1. Zorg ervoor dat de operator gekwalificeerd en gecertificeerd is om de vorkheftruck te bedienen.
2. Zorg ervoor dat de hijsjuk correct is geïnstalleerd en dat alle schroeven correct zijn aangedraaid en vastgezet voordat u gaat hijsen, volgens het vorige gedeelte De hijsjuk op de FLO Ultra installeren.
3. Controleer het hefvermogen van de vorkheftruck om er zeker van te zijn dat deze het gewicht van de FLO Ultra veilig kan tillen. Gebruik alleen een vorkheftruck die de FLO Ultra veilig kan tillen. Het hefvermogen van de vorkheftruck moet meer dan 700 kg (1540 lbs) zijn om het laadstation en de hijsjuk te tillen. Raadpleeg Specificaties voor meer informatie.

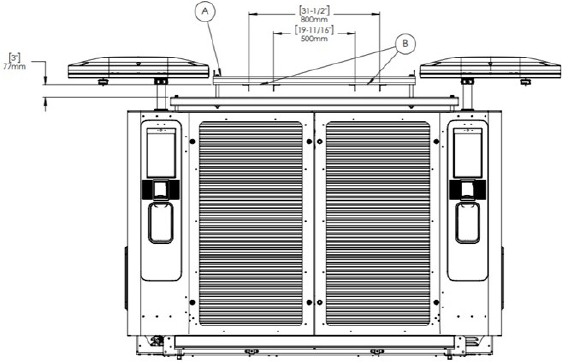

4. Breng de vorken omhoog tot de hoogte die wordt aangegeven door positie B.
5. Zet het laadstation vast aan de vorkheftruck met behulp van een riem of ketting. Gebruik de lange, ongeverfde hijsstangen om de hijsjuk aan het laadstation te verankeren.
6. Zorg voor een goede positionering van de vorken tussen de vorkheftruckhijsjuk en de FLO Ultra (aangegeven door elk van de pijlen van B). Voer een visuele controle uit om de juiste positionering van de vorken te garanderen en dat het pad van de vorkheftruck vrij is.
7. Til de FLO Ultra op en transporteer deze naar de juiste locatie. Vermijd abrupte bochten, stops en starts tijdens het transport.
8. Plaats de FLO Ultra voorzichtig op de juiste locatie.
9. Gebruik de hijsjuk opnieuw voor andere FLO Ultra-installaties of recycle deze; hijsapparatuur mag echter alleen worden gebruikt om een FLO Ultra-laadstation op te tillen. Deze apparatuur mag niet worden gebruikt voor andere soorten hijswerkzaamheden.

Belangrijke veiligheidsinstructies

BEWAAR DEZE INSTRUCTIES.

Lees alle instructies voordat u dit product gebruikt.
Houd de instructies tijdens de levenscyclus van het product up-to-date.

Dit document bevat instructies voor het installeren van de FLO Ultra-hijsjuk en mag niet voor andere producten worden gebruikt.

1. Onder geen enkele omstandigheid ontslaat de naleving van de informatie in deze handleiding de installateur van zijn verantwoordelijkheid om te voldoen aan alle toepasselijke codes of veiligheidsnormen.
2. Er zijn redelijke inspanningen geleverd om ervoor te zorgen dat de specificaties en andere informatie in deze handleiding correct en volledig zijn op het moment van publicatie. Specificaties en andere informatie in deze handleiding kunnen echter op elk moment zonder voorafgaande kennisgeving worden gewijzigd.
3. FLO kan niet verantwoordelijk worden gehouden voor schade die kan ontstaan als gevolg van aangepaste installaties die niet in dit document worden beschreven.
4. Als het om welke reden dan ook niet mogelijk is om de FLO Ultra-hijsjuk te installeren volgens de procedures in deze handleiding, dient de installateur contact op te nemen met het FLO-team.
5. Sluit de voeding van het laadstation aan met geleiders die geschikt zijn voor gebruik bij een temperatuur van minimaal 167°F (75°C).
6. Elke wijziging aan de hijsjuk is verboden zonder uitdrukkelijke schriftelijke toestemming van FLO.
7. Behandel onderdelen met zorg, omdat ze scherpe randen kunnen hebben. Gebruik altijd een veiligheidsbril, veiligheidsschoenen en beschermende handschoenen bij het uitpakken en installeren van de FLO Ultra-hijsjuk.
