Midea M-thermal Handleiding

INLEIDING

Algemene informatie

Het kan worden aangesloten op de buitenunit of hydromodule. Alleen het gebruik van een geschikte buitenunit die is goedgekeurd door de fabrikant is toegestaan.
Raadpleeg Tabel 11.1 voor alle modellen van dit product.

Reikwijdte van deze handleiding

Deze installatiehandleiding beschrijft de procedures voor het uitpakken, installeren en aansluiten van de warmwaterboiler.

• De aardingspool van de terminal moet geaard zijn en de nominale stroom moet meer dan 10 A(1 500 W)/20 A(3 000 W) zijn. Zorg ervoor dat de voedingsaansluiting en de stekker droog genoeg zijn en een goede verbinding hebben.
• Methode: Schakel de stroom in, laat de unit een half uur draaien, schakel hem vervolgens uit en controleer of de stekker warm is of niet. Als hij warm is (meer dan 50 °C), vervang hem dan door een nieuwe en geschikte, anders kan dit leiden tot een elektrische schok of brand.
• Zorg ervoor dat u de werking stopt en de stroomonderbreker uitschakelt of de stekker uit het stopcontact trekt voordat u gaat schoonmaken. Anders kan een elektrische schok en letsel worden veroorzaakt.
• Het warme water moet waarschijnlijk worden gemengd met koud water om warm water (meer dan 50 °C) te verkrijgen, omdat verwarming in de verwarmingseenheid letsel kan veroorzaken.
• Aan de waterinlaatzijde moet de eenrichtingsklep worden geïnstalleerd.
• Het is normaal als er tijdens bedrijf wat water uit het gat van de TP-klep druppelt. Als de hoeveelheid water echter groot is, neem dan contact op met uw serviceagent voor instructies.
• Controleer na langdurig gebruik de standaard en fittingen van de unit. Als de unit beschadigd is, kan deze vallen en letsel veroorzaken.

ACCESSOIRES

Tabel 3-1

Naam accessoire	Aantal	Vorm	Uitleg
Installatiehandleiding	1		Installatie- en gebruiksinstructies
Elektrische schakelkast	1	-	Regel de stroomtoevoer van de elektrische kachel (alleen met e-kachel)

INSTALLATIELOCATIE

• Er moet voldoende ruimte zijn voor installatie en onderhoud.
• Het draagvlak moet vlak zijn en het gewicht van de unit kunnen dragen.
• Handig voor leidingen en bedrading.
• Als de unit op een metalen houder moet worden geïnstalleerd, zorg er dan voor dat deze goed geïsoleerd is en voldoet aan de lokale norm.

• Het installeren van de apparatuur op een van de volgende plaatsen kan leiden tot een storing van de apparatuur (raadpleeg de leverancier als dit onvermijdelijk is):
• De locatie bevat minerale oliën, zoals snijolie. Kustplaatsen waar de lucht veel zout bevat.
• Warmwaterbrongengebieden waar corrosieve gassen aanwezig zijn, bijv. sulfidegas. Fabrieken waar de voedingsspanning sterk fluctueert.
• Plaatsen zoals de keuken waar olie doordringt.
• Plaatsen waar sterke elektromagnetische golven aanwezig zijn.
• Plaatsen waar zure of alkalische gassen verdampen.
• Andere speciale omgevingen.

Voorzorgsmaatregelen vóór de installatie

• Bepaal de juiste manier om de apparatuur te transporteren.
• Als de unit op een metalen onderdeel van het gebouw moet worden geïnstalleerd, moet er elektrische isolatie worden geïnstalleerd en moet de installatie voldoen aan de relevante technische normen voor elektrische apparaten. Installatieruimte
• Reserveer vóór de installatie van de unit de ruimte voor onderhoud die in de volgende afbeelding wordt weergegeven.
  Afb. 4-1

  Afb. 4-2


INSTALLATIE

Vraag uw leverancier om de units te installeren. Onvolledige installatie die u zelf uitvoert, kan leiden tot waterlekkage, een elektrische schok of brand. Bevestig de unit op een plaats waar sterke wind staat, zoals een kust, op een plaats die beschermd is tegen de wind.

Uitpakken en verplaatsen

• Dit product is erg zwaar, het moet door 2 of meer personen worden gedragen, anders kan dit letsel en schade veroorzaken. Of u kunt een vorkheftruck gebruiken om het te verplaatsen.
• Zorg ervoor dat er voldoende installatieruimte is.

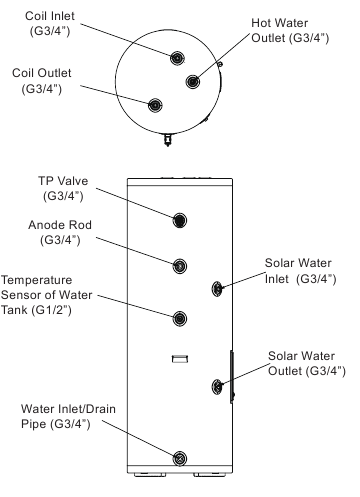

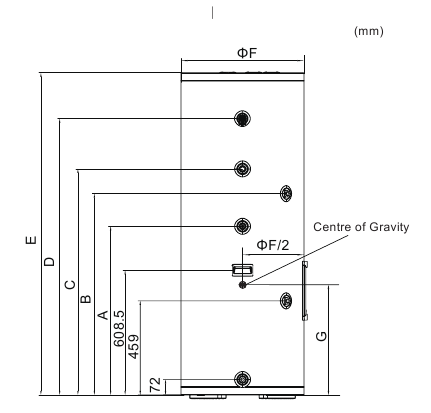

• Overzicht van de maatvoering(zie Afb. 5-1, Afb. 5-2).
  Afb. 5-1


Afb. 5-2

Tabel 5-1

OPMERKING
Alle afbeeldingen in deze handleiding dienen uitsluitend ter illustratie. Ze kunnen enigszins afwijken van de warmtepompboiler die u hebt gekocht (afhankelijk van het model). De werkelijke vorm prevaleert.

Afb. 5-3


Zorg ervoor dat het apparaat veilig is gemonteerd.

Leidingaansluiting

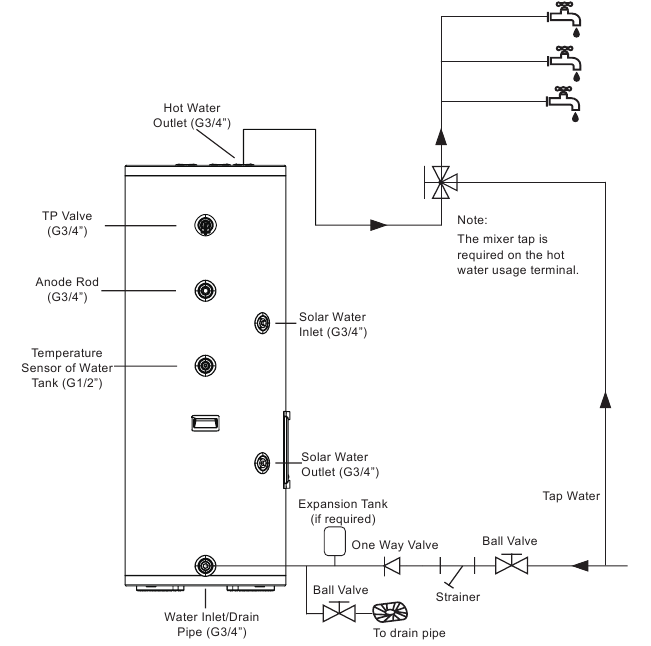

Schets leidingaansluiting.
Afb. 5-4

Tabel 5-2
Pictogrammen en betekenissen

Naam	Waterkraan		Eenrichtingsafsluiter (veldtoevoer)	Watermengselkraan (veldtoevoer)
Pictogram
Naam	Goot	Kogelkraan	Expansievat (veldtoevoer)	Zeef (≥40 mazen) (veldtoevoer)
Pictogram

• Stel bij de installatie van de hoofdeenheid zelf een aftapkraan in bij de aftapopening van de unit.
• Uitleg leidingaansluiting
• Installatie van de waterinlaat- of -uitlaatleidingen: De specificatie van de waterinlaat- of -uitlaatdraad is G3/4" (binnendraad). Leidingen moeten geïsoleerd en duurzaam zijn.
• Installatie van de leiding voor de TP-klep: De specificatie van de klepverbindingdraad is RC3/4" (binnendraad). Na installatie moet worden bevestigd dat de afvoerpijpuitlaat in de lucht is blootgesteld. Wanneer de flexibele afvoerpijp is verbonden met de drukontlastopening van deze klep, moet worden bevestigd dat de flexibele afvoerpijp verticaal naar beneden is gericht en in de lucht is blootgesteld.
• Om terugheveling te voorkomen, is het noodzakelijk om een terugslagklep op de waterinlaat van de warmwaterboiler te installeren in overeenstemming met de toepasselijke wetgeving.

Explosief materiaal

• De hendel van de TP-klep moet eenmaal per half jaar worden uitgetrokken om er zeker van te zijn dat de klep niet vastzit.
• Pas op voor verbranding vanwege de hoge watertemperatuur.

• Trek niet aan de hendel van de TP-klep. Demonteer de TP-klep niet.
• De afvoerpijp moet goed worden geïnstalleerd om bevriezing bij koud weer te voorkomen.
• Blokkeer de afvoerpijp niet.
• Het veroorzaakt explosie en letsel als de bovenstaande instructie niet wordt opgevolgd.
• Installatie van de eenrichtingsklep: De specificatie van de eenrichtingsklepdraad in accessoires is RC3/4". Het wordt gebruikt om terugstroming van water te voorkomen.
• Installatie van de zeef: De specificatie van de zeefdraad in accessoires is RC3/4". Het wordt gebruikt om inlaatwater te filteren.
• Nadat alle leidingen zijn geïnstalleerd, zet u de koudwaterinlaat en warmwateruitlaat aan en begint u het reservoir te legen. Wanneer er normaal water uit de wateruitlaat stroomt, is het reservoir vol. Sluit alle kleppen van de uitlaatleidingen en controleer alle leidingen. Repareer eventuele lekkages.
• Als de inlaatwaterdruk lager is dan 0,15 MPa, moet er een drukpers bij de waterinlaat worden geïnstalleerd.
• Om de lange veilige gebruiksduur van het reservoir te garanderen bij een wateraanvoerdruk hoger dan 0,5 MPa, moet er een reduceerventiel op de waterinlaatleiding worden gemonteerd.

INSTALLATIE VAN HET SYSTEEM

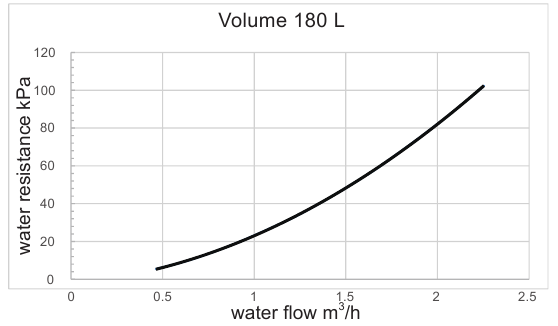

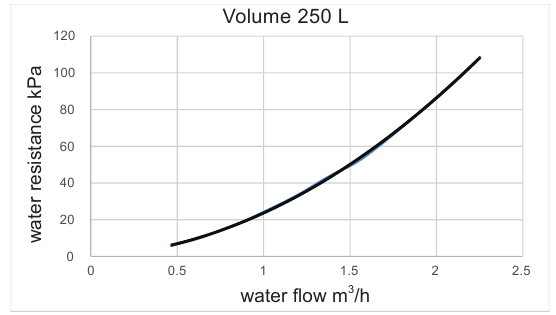

De relaties tussen waterbestendigheid en het nominale waterdebiet worden weergegeven in de onderstaande afbeelding.

Fig. 6-1

Fig. 6-2

OPMERKING
De bovenstaande curven zijn de waterweerstand van dit product bij verschillende debieten, alle weerstand van het gehele watersysteem mag de opvoerhoogte van de pomp niet overschrijden.
OPMERKING

• Het totale systeem (binnenunit en buitenunit) is ontworpen voor combinatie met een boiler. Indien een andere tank wordt
• Gebruikt in combinatie met de binnenunit, kunnen we noch een goede werking, noch de betrouwbaarheid van het systeem garanderen. Om die redenen kunnen we in dat geval geen garantie geven op het systeem.
• Alleen deze tank kan worden gebruikt in combinatie met de zonnekitoptie.
• De kwaliteit van het warme tapwater moet in overeenstemming zijn met EN-richtlijn 98/83 EC.
• Er moet een aftapvoorziening worden geïnstalleerd op de koudwater-aansluiting op de boiler.
• Het is belangrijk dat de opslagcapaciteit van de boiler voldoet aan de normale dagelijkse schommelingen in het verbruik van warm tapwater zonder dat de temperatuur van de wateruitlaat tijdens gebruik daalt.
• Direct na installatie moet de boiler worden doorgespoeld met vers water. Deze procedure moet minstens één keer per dag worden herhaald gedurende de eerste 5 opeenvolgende dagen na installatie.

Om veiligheidsredenen is het niet toegestaan om ethyleenglycol aan het watercircuit toe te voegen. Het toevoegen van ethyleenglycol kan leiden tot verontreiniging van het drinkwater als er een lekkage zou optreden in de warmtewisselaar.

• In geval van beperkt verbruik van warm tapwater.
• b.v. In vakantiehuizen of in huizen die af en toe niet bewoond zijn, moet de boilerinstallatie worden voorzien van een circulatiepomp.
• De circulatiepomp kan tijdgestuurd zijn.
• De circulatiepomp moet werken om het totale volume van de boiler 1,5 keer per uur te laten circuleren.
• En de circulatiepomp moet werken of geprogrammeerd zijn om minstens 2 ononderbroken uren per dag te werken.

Fig. 6-3

1. Koudwateraansluiting
2. Warmwateraansluiting
3. Circulatiepomp (veldvoeding)
4. Terugslagklep

In het geval van zeer lange waterleidingen tussen de boiler en het warme tappunt (douche, bad, enz.) kan het langer duren voordat het warme water uit de boiler het warme tappunt bereikt.

Fig. 6-4

1. Douche
2. Recirculatiepomp

Sluit indien nodig een recirculatiepomp aan tussen het warme tappunt en de uitlaatpijp in de boiler.

Belangrijkste onderdelen

Fig. 6-5

1. TP-klep
2. Anodestaaf
3. Temperatuursensor van de watertank
4. Warmteoverdrachtspiraal
5. Elektrische hulpverwarming
6. Thermostaat

Veld bedrading

• Een hoofd- of ander middel voor ontkoppeling, met een contactscheiding in alle polen, moet worden opgenomen in de vaste bedrading in overeenstemming met de relevante lokale en nationale wetgeving.
• Alle veldbekabeling en -componenten moeten worden geïnstalleerd door een erkende elektricien en moeten voldoen aan de relevante Europese en nationale voorschriften.
• De veldbekabeling moet worden uitgevoerd in overeenstemming met het bedradingsschema dat bij het apparaat is geleverd en de onderstaande instructies.
• De boiler moet worden geaard via de binnenunit.
  Vereisten voor stroomcircuit en kabel.

• Zorg ervoor dat u een speciaal stroomcircuit gebruikt. Nooit een stroomcircuit gebruiken dat wordt gedeeld door een ander apparaat.
• Gebruik één en dezelfde speciale voeding voor de buitenunit, binnenunit, back-upverwarming en boiler.
  Raadpleeg voor kabelvereisten en -specificaties "Veldbekabeling" in de installatiehandleiding van de binnenunit.

OPMERKING
Selecteer de stroomkabel in overeenstemming met de relevante lokale en nationale voorschriften.

• Zorg ervoor dat alle veldbekabeling is geïsoleerd van het tank-lichaam en het verwarmingselement of bestand is tegen temperaturen tot 90 °C.
• Thermistor-kabel
  De afstand tussen de thermistor-kabel en de voedingskabel moet altijd minstens 5 cm zijn om elektromagnetische interferentie op de thermistor-kabel te voorkomen.
• Procedure van elektrische bedrading illustratie

• Schakel de stroomtoevoer uit voordat u aansluitingen maakt.

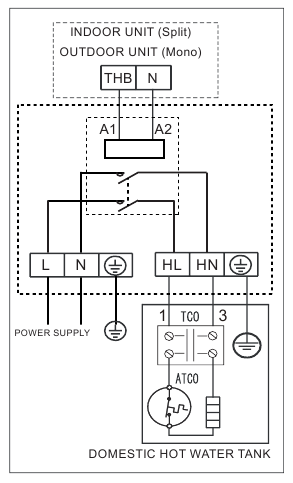

Aansluitingen die moeten worden gemaakt in de elektrische doos van de boiler.

Fig. 6-6

Fig. 6-7

GEBRUIKSAANWIJZING

Gebruiksstappen

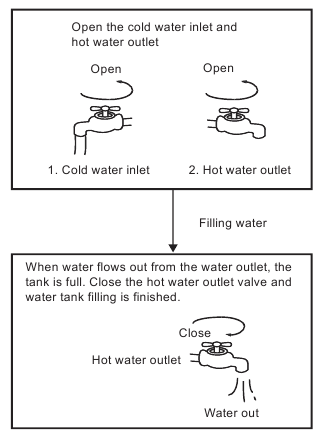

Volg de onderstaande stappen voordat u dit apparaat gebruikt. Water vullen: Als het apparaat voor de eerste keer wordt gebruikt of opnieuw wordt gebruikt na het legen van de tank, zorg er dan voor dat de tank vol water is voordat u de stroom inschakelt.
Methode: zie Fig. 7-1

Fig. 7-1


Gebruik zonder water in de watertank kan leiden tot schade aan de elektrische verwarming. Vanwege dergelijke schade is de leverancier niet verantwoordelijk voor het kwaliteitsprobleem.

Meer dan 50 °C kan leiden tot ernstige brandwonden. Speciale aandacht moet worden besteed aan kinderen, gehandicapten en ouderen in geval van waterbrandwonden.

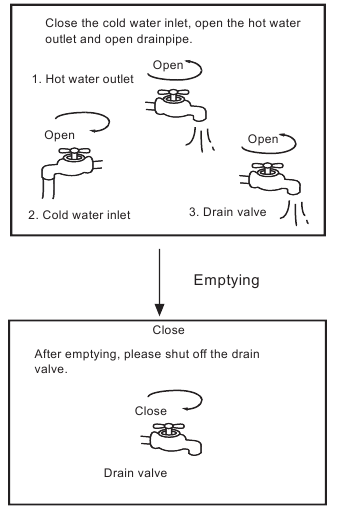

Leegmaken: Als het apparaat moet worden gereinigd, verplaatst, enz., moet de tank worden geleegd.
Methode: zie Fig. 7-2:

Fig. 7-2

ONDERHOUD

Om een optimale beschikbaarheid van het apparaat te garanderen, moeten een aantal controles en inspecties aan het apparaat en de veldbekabeling met regelmatige tussenpozen worden uitgevoerd.

• Schakel altijd de stroomonderbreker op het voedingspaneel uit, voordat u onderhouds- of reparatiewerkzaamheden uitvoert, verwijder de zekeringen of open de beveiligingsinrichtingen van het apparaat.
• Zorg ervoor dat voordat u begint met onderhouds- of reparatiewerkzaamheden, ook de stroomtoevoer naar het apparaat is uitgeschakeld. De beschreven controles moeten minstens één keer per jaar worden uitgevoerd.
• Drukafvoerklep van de boiler.
• Controleer de correcte werking van de drukafvoerklep op de boiler. Boilerhulpverwarming.
• Het is raadzaam om kalkaanslag op de hulpverwarming te verwijderen om de levensduur te verlengen, vooral in regio's met hard water.
  Om dit te doen, laat u de boiler leeglopen, verwijdert u de hulpverwarming uit de boiler en dompelt u deze 24 uur onder in een emmer (of iets dergelijks) met kalkverwijderingsproduct.

PROBLEEMOPLOSSING

Dit hoofdstuk bevat nuttige informatie voor het diagnosticeren en corrigeren van bepaalde problemen die zich in het apparaat kunnen voordoen.

Algemene richtlijnen

Voer, voordat u begint met de procedure voor probleemoplossing, een grondige visuele inspectie van het apparaat uit en zoek naar duidelijke defecten, zoals losse aansluitingen of defecte bedrading.
Lees dit hoofdstuk zorgvuldig door voordat u contact opneemt met uw plaatselijke dealer, het bespaart u tijd en geld.

Zorg er altijd voor dat de stroomonderbreker van het apparaat is uitgeschakeld wanneer u een inspectie uitvoert op het voedingspaneel of op de schakelkast van het apparaat.
Wanneer een veiligheidsinrichting is geactiveerd, stop het apparaat en zoek uit waarom de veiligheidsinrichting is geactiveerd voordat u deze opnieuw instelt. Onder geen enkele omstandigheid mogen veiligheidsinrichtingen worden overbrugd of gewijzigd in een andere waarde dan de fabrieksinstelling. Als de oorzaak van het probleem niet kan worden gevonden, neem dan contact op met uw plaatselijke dealer.

Algemene symptomen

• Symptoom 1: Intermitterende waterafvoer
  Tabel 9-1

  MOGELIJKE OORZAKEN	CORRIGERENDE MAATREGELEN
  De hoofdwatertoevoer is afgesloten	Controleer of alle afsluiters van het watercircuit volledig open staan.

• Symptoom 2: water uit warme kranen is koud
  Tabel 9-2

  MOGELIJKE OORZAKEN	CORRIGERENDE MAATREGELEN
  Storing in thermische regeling	Wanneer de afvoer is gestopt, controleer dan de thermische regelingen. Als de storing zich voordoet, neem dan contact op met uw plaatselijke dealer voor een vervanging.

VEILIGHEIDSMAATREGELEN

Veilige signalering
Lees dit aandachtig en zorg ervoor dat u de veiligheidsmaatregelen (inclusief de tekens en symbolen) in deze handleiding volledig begrijpt, en volg de relevante instructies tijdens het gebruik om schade aan de gezondheid of eigendommen te voorkomen.

duidt op een gevaar met een hoog risico dat, indien niet vermeden, zal leiden tot ernstig letsel.

duidt op een gevaar met een gemiddeld risico dat, indien niet vermeden, kan leiden tot ernstig letsel.

duidt op een gevaar met een laag risico dat, indien niet vermeden, kan leiden tot licht of matig letsel.
OPMERKING
duidt op een niet-gevaarlijk risico dat, indien niet vermeden, kan leiden tot verminderde apparaatprestaties, abnormale functies of schade aan het apparaat of eigendommen.

Symbolen op het apparaat

	Lees de bedieningshandleiding zorgvuldig door voordat u verdere actie onderneemt.
	Alleen de specialist mag actie ondernemen volgens de instructies in de installatiehandleiding.
	De informatie is beschikbaar in de relevante documentatie

Doelgroep

• Vraag de professionele installateur om de installatie van de lucht-water warmtepomp verwarmingseenheden, onjuiste installatie kan leiden tot waterlekkage, elektrische schok of brand.
• Vraag de professionele servicepersoon om de reparatie en het onderhoud. Onjuiste reparatie en onderhoud kunnen leiden tot waterlekkage, elektrische schok of brand.
• Om elektrische schokken, brand of letsel te voorkomen, dient u bij het detecteren van een afwijking, zoals brandlucht, de stroomtoevoer uit te schakelen en uw servicevertegenwoordiger te bellen voor instructies.

• Gebruik nooit de draad en zekering met een verkeerde nominale stroom, dit kan leiden tot een defect aan het apparaat of brand.
• Het apparaat moet worden geïnstalleerd in overeenstemming met de nationale bedradingsvoorschriften.
• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, indien ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
