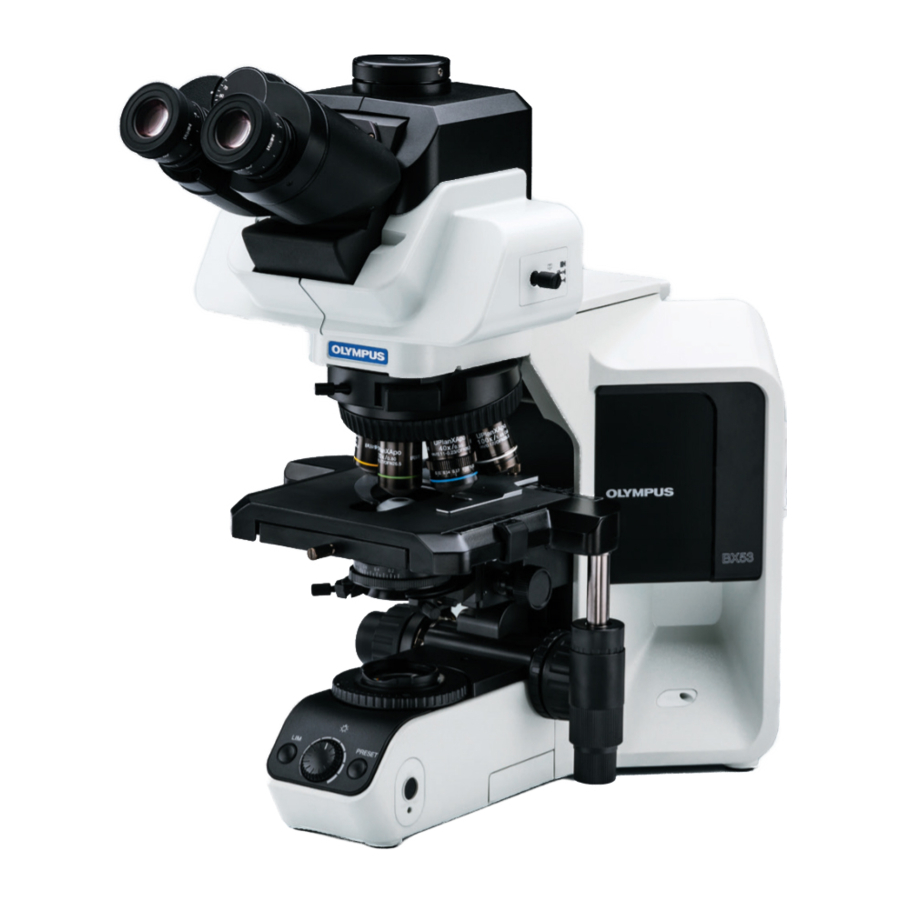

Olympus BX53 Handleiding

Deze microscoop maakt gebruik van een optisch ontwerp van het UIS2 (Universal Infinity System) en mag alleen worden gebruikt met UIS2-oculairs, objectieven en condensors voor de BX2-serie. (Sommige modules die zijn ontworpen voor de BX-serie en objectieven/oculairs voor de UIS-serie zijn ook bruikbaar. Neem voor meer informatie contact op met Olympus of raadpleeg de catalogi.) Minder dan optimale prestaties kunnen het gevolg zijn als ongepaste accessoires worden gebruikt.

VEILIGHEIDSMAATREGELEN

(Fig. 1)

1. Als mogelijk infectueuze monsters kunnen worden waargenomen, gebruik dan beschermende handschoenen of andere beschermingsmiddelen om te voorkomen dat de huid rechtstreeks in contact komt met monsters.
   Zorg ervoor dat u na de observatie het deel reinigt dat in contact is gekomen met monsters.

• Het verplaatsen van dit product gaat gepaard met het risico dat het monster valt. Zorg ervoor dat u het monster verwijdert voordat u dit product verplaatst.
• In het geval dat het monster beschadigd raakt door een verkeerde bediening, neem dan onmiddellijk de infectiepreventiemaatregelen.
• Volg de procedures die worden beschreven in hoofdstuk "Voorbereiding" voordat u de accessoires van dit product gebruikt. Anders gaat de stabiliteit van het apparaat verloren en kan het gevallen monster de mogelijkheid van infectie veroorzaken.
• Wanneer u het apparaat onderhoudt dat mogelijk in contact is gekomen met mogelijk infectueuze reagentia, draag dan beschermers zoals handschoenen, of reinig het apparaat voorafgaand aan de bediening.
• Voordat u het apparaat dat in contact is gekomen met mogelijk infectueuze monsters weggooit, dient u de voorschriften en regels van uw lokale overheid te volgen.

2. Installeer de microscoop op een stevige, vlakke tafel of werkbank. Plaats met name geen mat of iets dergelijks onder de microscoop voor de veiligheid.
3. Wees voorzichtig om de microscoop niet te veel te kantelen. Anders kunnen de mobiele onderdelen, zoals de lichtpadselectorknop, in onbedoelde richtingen bewegen.
4. De oppervlakken van de lamphouder aan de achterkant van de microscoop worden tijdens bedrijf extreem heet.
   Zorg er bij het installeren van de microscoop voor dat er voldoende vrije ruimte rondom en met name boven de halogeenlamphouder is.
   Nadat de microscoop is geïnstalleerd, moet u ervoor zorgen dat de ruimte onder de lamphouder is gewaarborgd.
5. Leid bij het installeren van de microscoop het netsnoer weg van de lamphouder. Als het netsnoer in contact komt met de hete lamphouder, kan het netsnoer smelten en een elektrische schok veroorzaken.
6. Om mogelijke schokrisico's en brandwonden te voorkomen bij het vervangen van de gloeilamp, zet u de hoofdschakelaar op " " (UIT) en koppel vervolgens het netsnoer los van het stopcontact. Wanneer u de lamp tijdens gebruik of direct na gebruik vervangt, laat u de lamphouder en de lamp afkoelen voordat u ze aanraakt. (Fig. 1)


   Gebruik altijd de daarvoor bestemde lamp. Het gebruik van een andere lamp kan een storing veroorzaken.
7. Gebruik altijd het netsnoer dat door Olympus is geleverd. Als er geen netsnoer wordt meegeleverd, selecteer dan het juiste netsnoer door te verwijzen naar het gedeelte "JUISTE SELECTIE VAN HET NETSNOER" aan het einde van deze handleiding. Als het juiste netsnoer niet wordt gebruikt, kan de veiligheid van het product niet worden gegarandeerd.
8. Zorg er altijd voor dat de aardingsklem van de microscoop en die van het stopcontact correct zijn aangesloten. Als de apparatuur niet is geaard, kan Olympus de elektrische veiligheid van de apparatuur niet langer garanderen.
9. Steek nooit metalen voorwerpen in de ventilatieopeningen van het microscoopframe, omdat dit kan leiden tot elektrische schokken, persoonlijk letsel en schade aan de apparatuur.
10. De standaardlevensduur van de lamphouder is acht (8) jaar gebruik of 20.000 uur totale inschakeltijd, afhankelijk van welke periode korter is. Zie Inspectieblad voor meer informatie.

Gebruiksbeperkingen

Wanneer alle combinaties ( tot ) hieronder tegelijkertijd zijn voldaan, kan de microscoop vallen als deze meer dan een bepaalde graad wordt gekanteld, vergeleken met andere combinaties. Monteer de camerapoort van de tussenliggende observatiebuis diagonaal naar achteren 45° om te voorkomen dat deze valt.

1. De observatiebuis is ofwel de trinoculaire buis, U-TTBI, U-ETBI of U-TTLBI.
2. De tussenliggende observatiebuis is ofwel U-TRUS of U-DP.
3. De camera die zwaarder is dan 0,4 kg is gemonteerd op de tussenliggende observatiebuis die wordt beschreven in .

Veiligheidssymbolen

De volgende symbolen zijn te vinden op de microscoop. Bestudeer de betekenis van de symbolen en gebruik de apparatuur altijd op de veiligst mogelijke manier.

Symbool	Uitleg
	Geeft aan dat het oppervlak heet wordt en niet met blote handen mag worden aangeraakt.
	Geeft een niet-specifiek algemeen gevaar aan. Volg de beschrijving die na dit symbool of in de handleiding wordt gegeven.
	Geeft aan dat de hoofdschakelaar AAN staat.
	Geeft aan dat de hoofdschakelaar UIT staat.

Voorzorgsmaatregelen

Er zijn waarschuwingsetiketten geplaatst op onderdelen waar speciale voorzorgsmaatregelen vereist zijn bij het hanteren en gebruiken van de microscoop. Neem altijd de waarschuwingen in acht.

Positie van het waarschuwingsetiket	Lamphouder [Waarschuwing tegen hoge temperatuur]
Positie van het waarschuwingsetiket	Achterpaneel [Waarschuwing tegen hoge temperatuur]

Als een waarschuwingsetiket vuil is of loslaat, neem dan contact op met Olympus voor de vervanging of andere vragen.

Voorbereiding

(Fig. 2)

1. Een microscoop is een precisie-instrument. Behandel het met zorg en vermijd het blootstellen aan plotselinge of ernstige schokken. Houd er ook rekening mee dat de microscoop geen waterdichte constructie heeft.
2. Gebruik de microscoop niet op een plaats waar deze wordt blootgesteld aan direct zonlicht, hoge temperaturen en vochtigheid, stof of trillingen. (Raadpleeg voor de bedrijfsomstandigheden het gedeelte "SPECIFICATIES".)
3. Verwijder bij het verplaatsen van de microscoop de observatie en het preparaat en draag de microscoop voorzichtig door het grijpdeel aan de achterkant van de arm en het voorste deel van de basis vast te houden, zoals weergegeven in Fig. 2.

Om schade aan de microscoop te voorkomen, mag u deze nooit vasthouden aan de tafel of de grove/fijne afstelknop.

• Zelfs wanneer u de microscoop langs het bureaubladoppervlak verplaatst, moet u ervoor zorgen dat u het preparaat van tevoren verwijdert.
• Neem contact op met Olympus wanneer de microscoop moet worden verpakt om naar een externe locatie te worden verzonden.

Til de microscoop niet op door de onderkant van de voedingsafdekking (zwart) op het achterpaneel vast te houden.

4. Wanneer de accessoires van dit product worden gebruikt, moet u ervoor zorgen dat de systeemhoogte niet hoger is dan 1 meter. Anders gaat de stabiliteit van het apparaat verloren.
5. Wanneer een arm, illuminator, tussenstuk, observatiebuis en camera aan het bovenste deel van het microscoopframe moeten worden bevestigd, moet u ervoor zorgen dat hun totale gewicht niet hoger is dan 18 kg.

Onderhoud en Opslag

1. Om de lenzen en andere glazen onderdelen te reinigen, blaast u eenvoudigweg vuil weg met behulp van een in de handel verkrijgbare blazer en veegt u voorzichtig met een stuk schoonmaakpapier (of schoon gaas).

Als een lens is bevlekt met vingerafdrukken of olievlekken, veegt u deze af met gaas dat licht is bevochtigd met in de handel verkrijgbare absolute alcohol.

• Aangezien de absolute alcohol zeer brandbaar is, moet deze voorzichtig worden behandeld. Zorg ervoor dat u het uit de buurt houdt van open vuur of potentiële bronnen van elektrische vonken --- bijvoorbeeld elektrische apparatuur die wordt in- of uitgeschakeld, wat tot ontsteking van een brand kan leiden. Vergeet ook niet om het altijd alleen in een goed geventileerde ruimte te gebruiken.
• Zet de hoofdschakelaar op " " (UIT) en wacht tot de lamphouder voldoende is afgekoeld voordat u doorgaat met het onderhoud.

2. Gebruik geen organische oplosmiddelen om de microscoopcomponenten anders dan de glazen onderdelen te reinigen. Gebruik om ze te reinigen een pluisvrije, zachte doek die licht is bevochtigd met een verdund neutraal reinigingsmiddel.
3. Demonteer geen enkel onderdeel van de microscoop, behalve de onderdelen waarvan is aangegeven dat ze in deze handleiding moeten worden gedemonteerd, omdat dit kan leiden tot een storing of verminderde prestaties.
4. Nadat u de microscoop hebt gebruikt, zet u de hoofdschakelaar op " " (UIT), wacht u tot de lamphouder voldoende is afgekoeld en houdt u deze bedekt met een stofkap tijdens opslag.
5. Voordat u dit product weggooit, dient u de voorschriften en regels van uw lokale overheid te volgen.

Als de microscoop wordt gebruikt op een manier die niet in deze handleiding wordt beschreven, kan de veiligheid van de gebruiker in gevaar worden gebracht. Bovendien kan de apparatuur ook beschadigd raken. Gebruik de apparatuur altijd zoals beschreven in deze handleiding.

De volgende symbolen worden gebruikt om tekst in deze handleiding te markeren.

Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel of schade aan de apparatuur of andere eigendommen. Het kan ook worden gebruikt om te waarschuwen tegen onveilige praktijken.

: Geeft commentaar aan (voor gebruiksgemak en onderhoud).

Beoogd gebruik

Dit product is ontworpen om te worden gebruikt om vergrote beelden van monsters te observeren in verschillende routinematige werk- en onderzoekstoepassingen.

Dit omvat de observatie van levende cellen of van monsters die uit weefsels zijn genomen om fysiologische of morfologische informatie te verkrijgen in ziekenhuizen of laboratoria. Typische toepassingsgebieden zijn genetica, onderzoek van menselijk bloed en weefsel, neurologie, farmacologie en cellulaire biologie.

Gebruik dit instrument niet voor andere doeleinden dan waarvoor het is bedoeld.

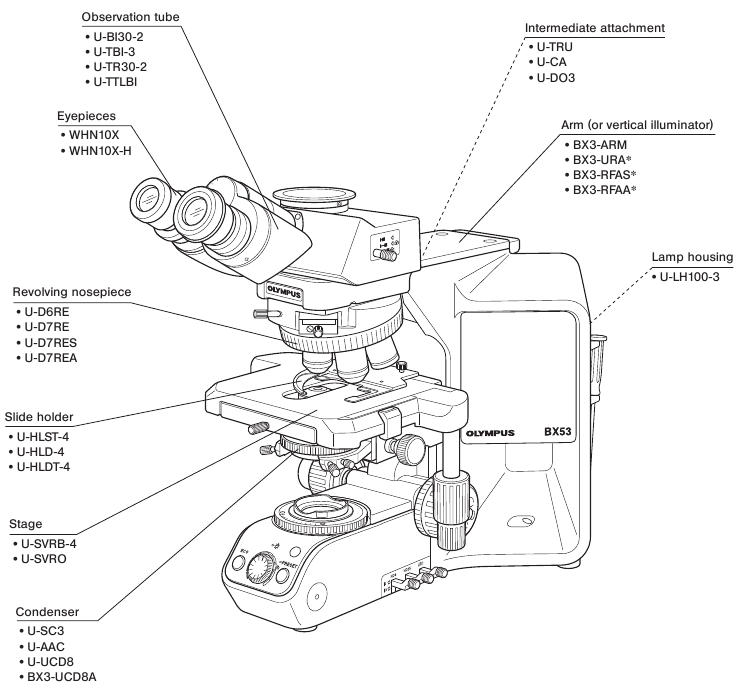

MODULE NOMENCLATUUR

De hieronder genoemde modules tonen alleen de typische productnamen. Aangezien er sommige producten zijn die niet worden genoemd, maar ook van toepassing zijn op deze microscoop, raadpleegt u de nieuwste catalogi of raadpleegt u Olympus. Lees voor de producten met een " * " ook hun handleidingen.
