GigRig GenX14 Handleiding

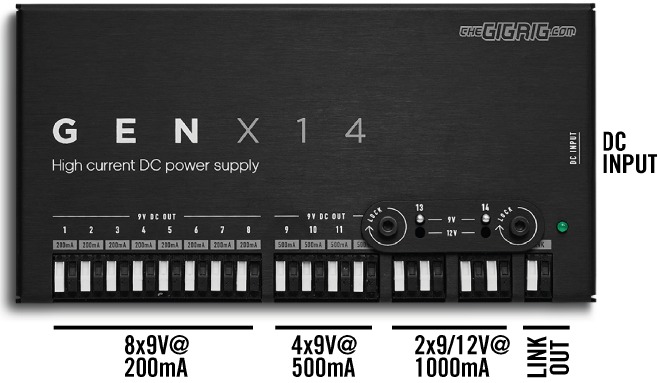

Inleiding
De GigRig GenX14 is de kroon op het TheGigRig modulaire voeding systeem. Het beschikt over 14 geïsoleerde uitgangen die zelfs de meest stroomhongerige pedalboards van stroom kunnen voorzien.

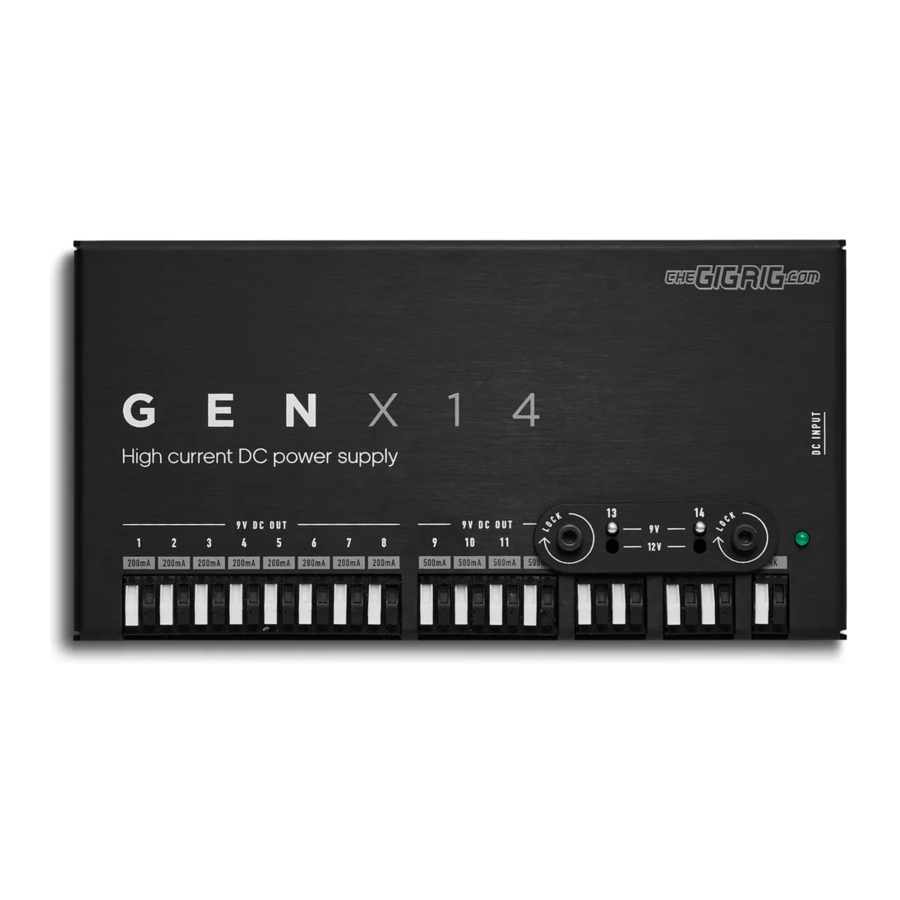

DC-UITGANGEN
8x9VDC@200mA: 8 individuele 9VDC-uitgangen met een conservatief vermogen van 200mA per stuk. Dit is meer dan genoeg voor de meeste pedalen. Al uw standaard overdrives, analoge modulatie- en delaypedalen kunnen worden gevoed vanuit een van deze stopcontacten.
4x9VDC@500mA: 4 individuele 9VDC-uitgangen met een vermogen van elk 500mA. Dit is voor uw stroomhongerige digitale pedalen van merken als Strymon, Eventide, Line6 enz. Elke uitgang levert precies wat deze pedalen nodig hebben om optimaal te functioneren.
2x9/12VDC@1000mA: Als u buizen-OD's/voorversterkers gebruikt, of iets als een H90, hebben deze een enorme hoeveelheid stroom nodig om het pedaal te laten werken in het bereik dat het nodig heeft. Deze twee uitgangen kunnen elk een enorme 1000mA leveren bij 9 of 12VDC. Voor pedalen zoals Kingsley en Effectrode is deze hoeveelheid stroom een must en wordt prachtig geleverd door de GENX14. Elk van de 1000mA-uitgangen heeft twee sets aansluitlippen. Het kan zijn dat u een digitaal pedaal met een hoge stroomsterkte en iets anders wilt voeden. De twee sets aansluitlippen voor elk van de 1000mA-uitgangen bieden u deze mogelijkheid.
DC-ingang: Sluit hier uw DC-voeding aan. GenX14 is ontworpen om te werken met de meegeleverde 24V DC-voeding, maar werkt op een breed spanningsbereik van 9-34V DC.
Wat u ook in de DC INPUT stopt, verschijnt op de LINK OUT. Als u de meegeleverde 24V-voeding gebruikt, krijgt u 24V op de link-uitgang.

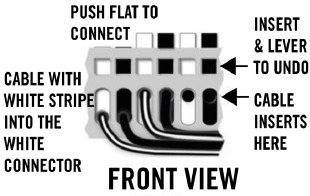

DC-KABEL OP MAAT KNIPPEN
Een van de kenmerken van ons Modular Power Supply System is onze op maat te knippen DC-kabels. Meet precies hoe lang hij moet zijn, knip hem op lengte en steek het uiteinde van de kabels in de lipjes en druk plat. Eenmaal aangesloten is de kabel vergrendeld in de positie. U kunt de kabel uiteraard verwijderen door het lipje omhoog te wippen. Als er isolatie in het lipje achterblijft, wipt u het lipje helemaal naar buiten en duwt u de achtergebleven isolatie eruit met een paperclip of iets dergelijks

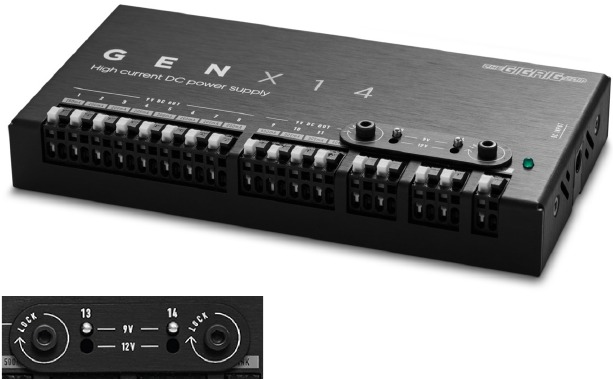

LOCK GUARD
Om ervoor te zorgen dat u niet per ongeluk de verkeerde spanning naar een van uw dure pedalen stuurt, hebben we een LOCK GUARD op de schakelaar aangebracht. Als u de spanning wilt verwisselen, draait u eenvoudig de twee zeskantschroeven los, verwijdert u de lock guard en zet u de schakelaar om. Bevestig de LOCK GUARD opnieuw nadat u de spanning hebt gewijzigd.

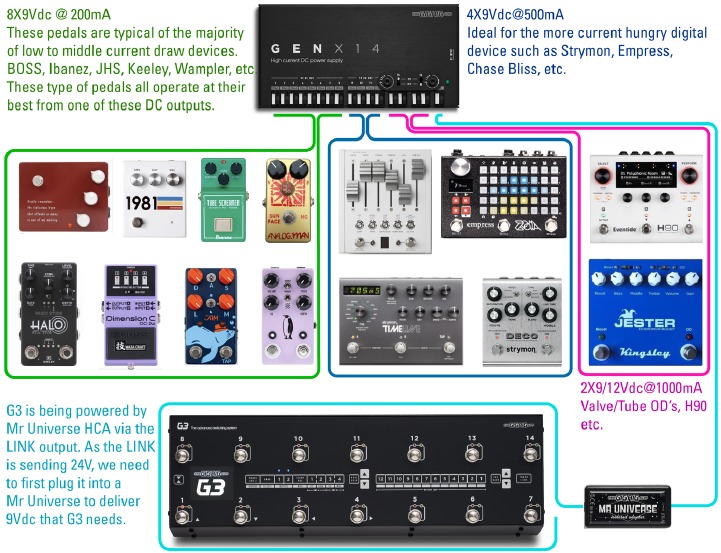

VOORBEELD VAN INSTELLING

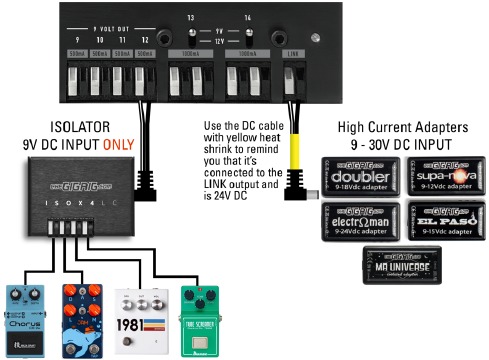

De LINK-uitgang begrijpen
De LINK-uitgang is gekoppeld aan de DC-ingang. Het voeden van de GENX14 met de meegeleverde 24V-voeding betekent dat de LINK-uitgang 24V zal zijn. Als u de GENX14 met een Generator voedt, zal de LINK-uitgang 9V zijn. Voor maximale efficiëntie raden we aan om de meegeleverde 24V-voeding te gebruiken.
*LET OP – High Current Adapters die vóór 2022 zijn gemaakt, hebben niet de brede ingangsfunctie. HCA's die 24V aan de ingang kunnen leveren, hebben een blauwe stip op de basis.
U kunt ook een Distributor aansluiten op de LINK-uitgang als u meerdere HCA's moet gebruiken.
Isolatoren zijn ALLEEN 9V-ingang en moeten worden gevoed door een van de 9V-uitgangen. Aangezien de isolator geïsoleerde stroom levert, kan deze worden gebruikt vanaf een van de sets lipjes op de 1000mA-uitgang naast al het andere dat u van stroom voorziet, zolang u voldoende stroom over hebt, maar ALLEEN als deze op 9v is ingesteld.

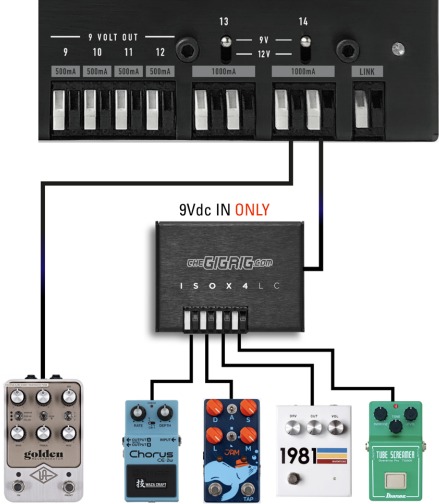

Beide sets lipjes op de 1000mA-uitgangen gebruiken
Elk van de 1000mA-uitgangen heeft 2 sets lipjes parallel voor maximale flexibiliteit. 1000mA is veel stroom, dus u kunt de uitgang delen met een ander pedaal, zolang er maar een geïsoleerd is via een adapter. Als 9V is geselecteerd, kunt u de Low Current Isolator (ISOx4LC) gebruiken en een ander 9V 500mA-pedaal rechtstreeks vanaf de tweede lip voeden. In dit scenario, omdat de ISO volledig is geïsoleerd, wordt het tweede pedaal rechtstreeks aangesloten op de tweede set lipjes.
Veelgestelde vragen
Is dit oké om in de VS te gebruiken?
U kunt GenX14 in elk land ter wereld gebruiken. De 24V-voeding die bij de GenX14 wordt geleverd, past zich aan elke internationale ingangsspanning aan, net als onze Generator-voeding. Beide voedingen kunnen worden gebruikt, maar we raden de meegeleverde voeding aan voor stroomhongerige pedalboards.
Kan ik de Quad Cortex van stroom voorzien?
De Neural Quad Cortex heeft 12V@2000mA nodig. Als u de twee 12v@1000mA-uitgangen op de GENX14 optelt met een stroomverdubbelingskabel, dan is er genoeg om de Quad Cortex van stroom te voorzien.
Wat moet ik doen als ik meer uitgangen nodig heb?
GenX14 is ontworpen om te werken als onderdeel van het TheGigRig Modular Power Supply systeem, dus het toevoegen van dingen is eenvoudig. Als u lagere stroom 9V-uitgangen nodig hebt, voegt u een Isolator ISOx4LC toe, als u een andere spanning nodig hebt, zoals 24V voor een ouder Electro-Harmonix-pedaal, kunt u een ElectroMan 9-24V High Current Adapter toevoegen.
Wat is de beste manier om GenX14 aan mijn pedalboard te bevestigen?
We raden aan om pedalboardtape te gebruiken om GenX14 aan de lus van klittenband te bevestigen of dubbelzijdige tape om aan een droog, vlak oppervlak te bevestigen. De meegeleverde 24V-voeding kan op of naast het pedalboard worden geplaatst. Als deze op het board moet worden geplaatst, bevestigt u deze op dezelfde manier.
Kan ik de unit met mijn Generator van stroom voorzien?
GENX14 werkt met elke 2,1 mm middennegatieve voeding tussen 9V-36V. De 9V Generator werkt, maar niet zo efficiënt als met de meegeleverde 24V-voeding. Voor de overgrote meerderheid van de boards is dit absoluut prima, maar als u alle GENX14-uitgangen gebruikt met alles wat de limiet van de stroomafname van GEN14 overschrijdt, kunt u de Generator overbelasten.
Hoe sluit ik een dc-kabel aan?
Om een dc-kabel aan te sluiten op de GenX14, knipt u de kabel eenvoudig op lengte en duwt u de draad met de witte streep in het witte lipje en de zwarte draad in het zwarte lipje
U MOET de lipjes plat drukken om verbinding te maken. Het gebruik van de paar tangen die u gebruikt om de kabel te knippen, werkt goed. Eenmaal aangesloten is deze vergrendeld.

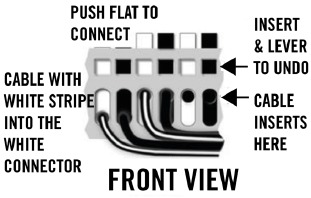

Hoe hergebruik ik een dc-kabel?
Wip het lipje omhoog en trek vervolgens de draden eruit. Als de draden vastzitten, zorg er dan voor dat de lipjes helemaal omhoog staan en trek de draden vervolgens los. Als er nog isolatie van de draden in de lipjes zit, wipt u de lipjes eenvoudig helemaal naar buiten en duwt u de isolatie uit het lipje voordat u het terugplaatst. Knip de kabel op de gewenste lengte en plaats deze terug in de lipjes en druk de lipjes plat.
Power Path Diagram Service
Stroom kan ingewikkeld zijn. Met zoveel pedalen die werken op verschillende spanningen, verschillende stroomafname-eisen, verschillende stekkerformaten en polariteiten, is het gemakkelijk om in de war te raken. Wij bieden een service aan waarbij we u precies vertellen wat er nodig is om alles op uw board van stroom te voorzien. Klik op de link, voer de gegevens in en we zullen reageren met een diagram en een link om alles te krijgen wat u nodig heeft.
https://shop.thegigrig.com/custom-power-path-diagram-service/
Als u iets nodig heeft, neem dan contact met ons op via onze supportpagina op thegigrig.com/support en vergeet niet om ons YouTube-kanaal te bekijken voor meer info.
Technische specificaties
Ingangsspanning: 9-34Vdc 2,1 mm middennegatief
Uitgangsspanningen: 8x9Vdc@200mA, 4X9Vdc@500mA, 2x9 of 12Vdc@1000mA
Stroomafname hoofdunit: 5,6 ampère @ 9Vdc
Ingang is beveiligd tegen omgekeerde diodes
Veiligheid: De GigRig UnderLiner & UnderLiner FS zijn uitsluitend ontworpen voor gebruik binnenshuis - Maak ze niet nat
Afmetingen
GENX14 – 158Lx82Bx22Dmm (6.22Lx3.22Bx0.87D")
G24V-voeding – 132Lx57Bx32Dmm (5.2Lx2.24Bx1.26D")
The GigRig Ltd
Unit 15 Whitehill Industrial Pk, Whitehill Lane
Royal Wootton Bassett, Wiltshire. UK
SN4 7DB
