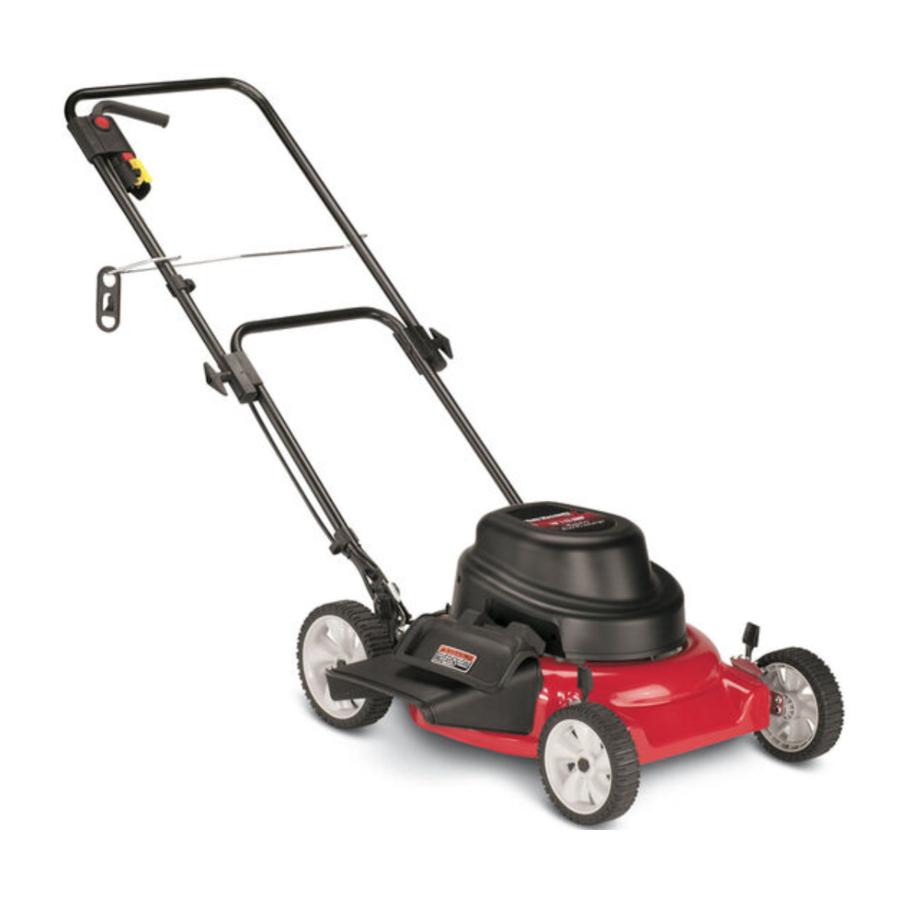

MTD 717, 18A-717-700 Handleiding

BELANGRIJKE VEILIGE GEBRUIKSPRAKTIJKEN

LEES ALLE INSTRUCTIES!

Dit symbool wijst op belangrijke veiligheidsinstructies die, indien niet opgevolgd, de persoonlijke veiligheid en/of eigendommen van uzelf en anderen in gevaar kunnen brengen. Lees en volg alle instructies in deze handleiding voordat u probeert deze machine te bedienen. Het niet naleven van deze instructies kan leiden tot persoonlijk letsel. Wanneer u dit symbool ziet, LET OP DE WAARSCHUWING.

Deze machine is gebouwd om te worden bediend volgens de regels voor veilige bediening in deze handleiding. Zoals bij elk type elektrisch materieel, kan onzorgvuldigheid of een fout van de bediener leiden tot ernstig letsel. Deze machine kan handen en voeten afhakken en objecten wegslingeren. Het niet naleven van de volgende veiligheidsinstructies kan leiden tot ernstig letsel of de dood.

Bij het gebruik van elektrische grasmaaiers moeten altijd elementaire veiligheidsmaatregelen worden genomen om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen. Deze basisvoorzorgsmaatregelen omvatten het volgende:

ALGEMENE WERKING

1. Lees, begrijp en volg alle instructies op de machine en in de handleiding voordat u probeert de machine te monteren en te bedienen. Bewaar deze handleiding op een veilige plaats voor toekomstig en regelmatig gebruik en voor het bestellen van vervangende onderdelen.
2. Maak uzelf vertrouwd met alle bedieningselementen en hun juiste werking. Weet hoe u de machine moet stoppen en ze snel moet uitschakelen.
3. Sta kinderen onder de 14 jaar nooit toe om deze machine te bedienen. Kinderen van 14 jaar en ouder moeten de bedieningsinstructies en veiligheidsregels in deze handleiding lezen en begrijpen en moeten worden opgeleid en begeleid door een ouder.
4. Sta volwassenen nooit toe om deze machine te bedienen zonder de juiste instructies.
5. Om contact met het mes of letsel door een weggeslingerd object te voorkomen, blijft u in de bedieningszone achter de handgrepen en houdt u kinderen en omstanders op minstens 23 meter afstand van de machine terwijl deze in werking is. Stop de motor als iemand het gebied betreedt.
6. Inspecteer grondig het gebied waar de apparatuur zal worden gebruikt. Verwijder alle stenen, stokken, draden, botten, speelgoed en andere vreemde voorwerpen waarover kan worden gestruikeld of die door het mes kunnen worden weggeslingerd. Weggeslingerde voorwerpen kunnen ernstig persoonlijk letsel veroorzaken.
7. Plan uw maaipatroon om te voorkomen dat materiaal wordt uitgeworpen in de richting van wegen, trottoirs, omstanders en dergelijke. Vermijd ook het uitwerpen van materiaal tegen een muur of obstakel, waardoor het uitgeworpen materiaal terug kan kaatsen in de richting van de bediener.
8. Draag altijd een adequate oogbescherming tijdens het bedienen of uitvoeren van een aanpassing of reparatie om uw ogen te beschermen. Weggeslingerde voorwerpen die terugkaatsen kunnen ernstig oogletsel veroorzaken.
9. Gebruik altijd een gezichts- of stofmasker als u in een stoffige omgeving werkt.
10. Kleed u correct - Draag geen losse kleding of sieraden. Deze kunnen vast komen te zitten in bewegende delen. Het gebruik van rubberen handschoenen en schoeisel wordt aanbevolen bij het werken in de open lucht.
11. Aardlekbeveiliging (GFCI) moet worden voorzien op de stroomkring(en) of het stopcontact(en) die voor de grasmaaier worden gebruikt. Er zijn stopcontacten verkrijgbaar met ingebouwde GFCI-bescherming en deze kunnen worden gebruikt voor deze veiligheidsmaatregel.
12. Gebruik alleen een UL-gecertificeerd verlengsnoer dat geschikt is voor gebruik buitenshuis, zoals type SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A of SJTOW-A, om elektrische schokken te voorkomen.
13. Verlengsnoer - Zorg ervoor dat uw verlengsnoer in goede staat is, zwaar genoeg is om de stroom te dragen die uw maaier verbruikt en gepolariseerd is (één pen van de stekker is breder dan de andere). Er moet een snoer van 15 meter met 12 AWG worden gebruikt. Een langere lengte of een te dun snoer veroorzaakt een spanningsval in de lijn, wat resulteert in een vermogensverlies en oververhitting.
14. Om de kans op ontkoppeling van de grasmaaier van het verlengsnoer te verkleinen, moet u ervoor zorgen dat u de meegeleverde snoerbeveiliging gebruikt, zoals weergegeven in de onderstaande afbeelding, evenals een modern, strak passend verlengsnoer:


15. Om het risico op elektrische schokken te verminderen, heeft deze grasmaaier een gepolariseerde stekker (één pen is breder dan de andere) en is het gebruik van een gepolariseerd verlengsnoer vereist. De stekker van de maaier past maar op één manier in het gepolariseerde verlengsnoer. Als de stekker niet volledig in het verlengsnoer past, draait u de stekker om. Als de stekker nog steeds niet past, schaf dan een correct gepolariseerd verlengsnoer aan. Een gepolariseerd verlengsnoer vereist het gebruik van een gepolariseerd stopcontact. Deze stekker past maar op één manier in het gepolariseerde stopcontact. Als de stekker niet volledig in het stopcontact past, draait u de stekker om. Als de stekker nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Wijzig de stekker van de apparatuur, het stopcontact van het verlengsnoer of de stekker van het verlengsnoer op geen enkele manier.

16. Huisstroomkring — Deze maaier moet worden gebruikt op een stroomkring van 15 AMP. Als u problemen ondervindt bij het starten met een standaardzekering of stroomonderbreker van 15 AMP, neem dan contact op met uw dichtstbijzijnde erkende servicecentrum. Gebruik geen hoger vermogen zekering of stroomonderbreker zonder uw energiebedrijf te raadplegen.
17. Maak geen misbruik van het snoer door de maaier aan het snoer te trekken of eraan te trekken om hem los te koppelen van het stopcontact. Houd het snoer uit de buurt van hitte, olie en scherpe randen.
18. Veel verwondingen ontstaan doordat de maaier tijdens een val over de voet wordt getrokken, veroorzaakt door uitglijden of struikelen. Gebruik deze machine nooit op blote voeten, met sandalen of met gladde of lichtgewicht (bijv. canvas) schoenen. Houd de maaier niet vast als u valt; laat de handgreep onmiddellijk los.
19. Trek de maaier nooit naar u toe terwijl u loopt. Als u de maaier achteruit van een muur of obstakel moet wegduwen, kijk dan eerst naar beneden en achter u om struikelen te voorkomen en volg dan deze stappen:
    • Stap achteruit van de maaier om uw armen volledig te strekken.
    • Zorg ervoor dat u goed in evenwicht bent met een stevige ondergrond.
    • Trek de maaier langzaam terug, niet meer dan halverwege naar u toe.
    • Herhaal deze stappen indien nodig.
20. Gebruik de grasmaaier niet voor een andere klus dan waarvoor hij bedoeld is. Forceer de grasmaaier niet — Maai gras met een snelheid waarvoor de maaier is ontworpen, waardoor de prestaties of veiligheid van de machine niet in gevaar komen.
21. Bedien de maaier niet onder invloed van alcohol of drugs.
22. Blijf alert — Bedien de maaier niet als u moe bent. Let op wat u doet. Gebruik uw gezond verstand.
23. Steek geen handen of voeten in de buurt van roterende delen of onder het maaidek. Contact met het mes kan leiden tot amputatie van handen en voeten.
24. Probeer nooit een wiel- of maaihoogte-instelling uit te voeren terwijl de motor draait.
25. Vermijd gevaarlijke omgevingen — Bedien de maaier nooit in de regen of in nat of vochtig gras.
26. Maai alleen bij daglicht of bij goed kunstlicht. Loop, ren nooit.
27. Stop het mes bij het oversteken van grindpaden, trottoirs of wegen.
28. Als de apparatuur abnormaal begint te trillen, stop dan de motor en controleer onmiddellijk de oorzaak. Trilling is over het algemeen een waarschuwing voor problemen.
29. Stop de motor en wacht tot het mes volledig tot stilstand is gekomen voordat u de grasopvangzak verwijdert of de uitwerpopening ontstopt. Het maaimes blijft enkele seconden draaien nadat de motor is uitgeschakeld. Plaats nooit een lichaamsdeel in het mesgedeelte totdat u zeker weet dat het mes is gestopt met draaien.
30. Bedien de maaier nooit zonder de juiste sleepbescherming, uitwerpkappen, grasopvangzak, mes-/motorbediening of andere veiligheidsvoorzieningen op hun plaats en in werkende staat. Bedien de maaier nooit met beschadigde veiligheidsvoorzieningen. Het niet doen hiervan kan leiden tot persoonlijk letsel.
31. Gebruik alleen onderdelen en accessoires die door de fabrikant voor deze machine zijn gemaakt. Het niet doen hiervan kan leiden tot persoonlijk letsel.
32. Als zich situaties voordoen die niet in deze handleiding worden behandeld, wees dan voorzichtig en gebruik uw gezonde verstand. Neem contact op met uw dealer of bel 1-800-800-7310 voor hulp en de naam van uw dichtstbijzijnde service dealer.

Werken op een helling

Hellingen zijn een belangrijke factor in relatie tot uitglijden en vallen, wat kan leiden tot ernstig letsel. Werken op hellingen vereist extra voorzichtigheid. Als u zich ongemakkelijk voelt op een helling, maai deze dan niet. Gebruik voor uw veiligheid de hellingsmeter die deel uitmaakt van deze handleiding om hellingen te meten voordat u dit apparaat op een hellend of heuvelachtig terrein gebruikt. Als de helling groter is dan 15 graden, maai deze dan niet.

Wel doen:

1. Maai dwars over de helling; nooit op en neer. Wees uiterst voorzichtig bij het veranderen van richting op hellingen.
2. Let op gaten, sporen, rotsen, verborgen voorwerpen of hobbels waardoor u kunt uitglijden of struikelen. Hoog gras kan obstakels verbergen. Verwijder alle voorwerpen, zoals stenen, boomtakken, enz., waarover kan worden gestruikeld of die door het mes kunnen worden weggeslingerd.
3. Zorg altijd voor een stevige ondergrond. Uitglijden en vallen kan ernstig persoonlijk letsel veroorzaken. Als u het gevoel heeft dat u uw evenwicht verliest, laat dan onmiddellijk de mes-/motorbedieningshendel los en het mes stopt binnen 3 seconden met draaien.

Niet doen:

1. Maai niet in de buurt van afgronden, greppels of taluds, u kunt uw evenwicht verliezen.
2. Maai geen hellingen die groter zijn dan 15 graden, zoals weergegeven op de hellingsmeter.
3. Maai niet op nat gras. Een onstabiele ondergrond kan uitglijden veroorzaken.

Kinderen

1. Tragische ongelukken kunnen gebeuren als de bediener niet alert is op de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door de maaier en de maaiwerkzaamheden. Ze begrijpen de gevaren niet. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst hebt gezien.
   • Houd kinderen uit de buurt van het maaigebied en onder de waakzame zorg van een verantwoordelijke volwassene anders dan de bediener.
   • Wees alert en schakel de maaier uit als een kind het gebied betreedt. Kijk voor en tijdens het achteruitrijden achter en omlaag naar kleine kinderen.
   • Wees uiterst voorzichtig bij het naderen van blinde hoeken, deuropeningen, struiken, bomen of andere objecten die uw zicht op een kind dat de maaier in kan rennen, kunnen belemmeren.
2. Sta kinderen onder de 14 jaar nooit toe om een gemotoriseerde maaier te bedienen. Kinderen van 14 jaar en ouder moeten de bedieningsinstructies en veiligheidsregels in deze handleiding lezen en begrijpen en moeten worden opgeleid en begeleid door een ouder.

Onderhoud

1. Gebruik bij onderhoud alleen identieke vervangende onderdelen die in deze handleiding worden vermeld. "Het gebruik van onderdelen die niet voldoen aan de originele uitrustingsspecificaties kan leiden tot onjuiste prestaties en de veiligheid in gevaar brengen!"
2. Voordat u gaat reinigen, repareren of inspecteren, moet u ervoor zorgen dat het mes en alle bewegende delen tot stilstand zijn gekomen. Koppel het netsnoer los wanneer het niet in gebruik is om onbedoeld starten te voorkomen.
3. Volg de instructies voor het smeren en vervangen van accessoires.
4. Inspecteer het snoer van de grasmaaier en de verlengsnoeren periodiek en vervang ze onmiddellijk als ze beschadigd zijn. Het snoer van de grasmaaier mag alleen worden gerepareerd door een erkend servicecentrum.
5. Houd de handgrepen droog, schoon en vrij van olie en vet.
6. Om brandgevaar te verminderen, moet u ervoor zorgen dat de motor vrij is van gras, bladeren en vuilophoping.
7. Controleer de mes- en motorbevestigingsbouten met regelmatige tussenpozen op de juiste vastheid. Inspecteer het mes ook visueel op schade (bijv. gebogen, gebarsten en versleten). Vervang het mes alleen door het mes van de originele fabrikant (OEM) dat in deze handleiding wordt vermeld.
8. Onderhoud uw maaier met zorg — Houd het mes van de maaier scherp en schoon voor de beste en veiligste prestaties. De messen van de maaier zijn scherp en kunnen snijden, wikkel het mes in of draag handschoenen en wees extra voorzichtig bij het onderhouden ervan.
9. Houd alle moeren, bouten en schroeven goed vast om er zeker van te zijn dat de apparatuur in een veilige werkende staat verkeert.
10. Knip nooit met veiligheidsvoorzieningen. Controleer regelmatig de juiste werking ervan.
11. Stop na het raken van een vreemd voorwerp de motor en koppel het netsnoer los. Inspecteer de maaier grondig op eventuele schade. Repareer de schade voordat u de maaier bedient.
12. Grasopvangcomponenten, uitwerpkappen en sleepbescherming zijn onderhevig aan slijtage en schade, waardoor bewegende delen kunnen worden blootgesteld of voorwerpen kunnen worden weggeslingerd. Controleer voor veiligheidsbescherming regelmatig de componenten en vervang ze onmiddellijk door onderdelen van de originele fabrikant (OEM) die in deze handleiding worden vermeld.
13. Wanneer de grasmaaier niet in gebruik is, bewaar hem dan binnenshuis in een droge ruimte, afgesloten en/of buiten het bereik van kinderen.

Dubbel geïsoleerde grasmaaier

Dubbele isolatie is een concept in de veiligheid van elektrische grasmaaiers, dat de noodzaak elimineert voor het gebruikelijke geaarde drielijnige netsnoer en het geaarde voedingssysteem. Waar er elektrische stroom in de maaier is, zijn er twee complete sets isolatie om de gebruiker te beschermen. Alle blootgestelde metalen onderdelen zijn geïsoleerd van de interne metalen motorcomponenten met beschermende isolatie.

Onderhoud aan een grasmaaier met dubbele isolatie vereist uiterste zorg en kennis van het systeem en mag alleen worden uitgevoerd door een gekwalificeerde servicetechnicus. Voor reparatieservice raden we u aan de grasmaaier terug te brengen naar uw dichtstbijzijnde erkende servicedealer. Gebruik bij onderhoud altijd originele fabrieksonderdelen.

BEWAAR DEZE INSTRUCTIES!

UW VERANTWOORDELIJKHEID

• Beperk het gebruik van deze machine tot personen die de waarschuwingen en instructies in deze handleiding en op de machine lezen, begrijpen en opvolgen.

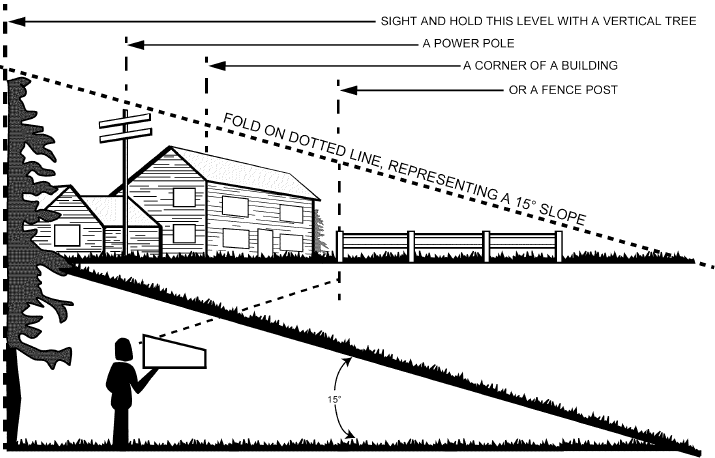

HELLINGSMETER

GEBRUIK DEZE PAGINA ALS RICHTLIJN OM HELLINGEN TE BEPALEN WAAR U MOGELIJK NIET VEILIG KUNT WERKEN.

Maai niet op hellingen met een helling van meer dan 15 graden (een stijging van ongeveer 2-1/2 voet per 10 voet). Een zitmaaier kan kantelen en ernstig letsel veroorzaken. Als u een loopmaaier op een dergelijke helling gebruikt, is het uiterst moeilijk om uw evenwicht te bewaren en kunt u uitglijden, wat kan leiden tot ernstig letsel.
Bedien ZITmaaiers op en neer hellingen, nooit over de helling.
Bedien LOOPmaaiers over de helling, nooit op en neer hellingen.

INSTRUCTIES VOOR HET UITPAKKEN

Apparaat uit doos verwijderen

LET OP: Verwijzingen naar de rechter- of linkerzijde van de maaier worden bekeken vanuit de bedieningspositie.

• Verwijder nietjes, breek de lijm op de bovenste flappen, of snij de tape aan het uiteinde van de doos en pel langs de bovenste flap om de doos te openen.
• Verwijder losse onderdelen die bij het apparaat zijn inbegrepen (d.w.z. de gebruikershandleiding, enz.).
• Snij de hoeken af en leg de doos plat neer.
• Verwijder verpakkingsmateriaal.

Rol of schuif het apparaat uit de doos. Controleer de doos grondig op losse onderdelen

VERWIJDER HANDLEIDING & LOSSE ONDERDELEN

Afbeelding 1

UW GRASMAAIER MONTEREN

Losse onderdelen in doos

• Zijuitworpdeflector.
• Gebruikershandleiding.

Benodigde gereedschappen

• Een tang.

Handgreep monteren

• Verwijder al het verpakkingsmateriaal dat zich tussen de bovenste en onderste handgreep kan bevinden voor transportdoeleinden.
• Trek de bovenste handgreep omhoog en naar achteren om de handgreep in de werkstand te zetten. Zorg ervoor dat de onderste handgreep stevig in de montagebeugels van de handgreep zit. Raadpleeg de stappen in Afbeelding 2.

  Afbeelding 2
• De bovenste handgreep kan in drie verschillende hoogtes worden versteld. Om de handgreep in de gewenste positie te zetten, lijnt u een van de drie markeringen aan de bovenkant van de onderste handgreepisolatoren uit met de markering op de bovenste handgreepisolatoren. Zie Afbeelding 3.

  Afbeelding 3

De handgreepisolatoren worden niet alleen gebruikt om de hoogte van de handgreep aan te passen, maar zijn ook een veiligheidsvoorziening en mogen nooit op enigerlei wijze worden gewijzigd. Gebruik indien vervanging noodzakelijk is, originele onderdelen zoals weergegeven in de onderdelenlijst.

• Draai de handknoppen aan elke kant van de handgreep vast. Zorg ervoor dat de slotbouten goed in de handgreepisolatoren zitten.
• Verwijder de splitpennen uit het buitenste gat in de laspennen op de montagebeugels van de handgreep. Raadpleeg Afbeelding 4.

  Afbeelding 4
• Knijp met een tang een poot van de onderste handgreep tegen de montagebeugel van de handgreep. Steek de splitpen in het binnenste gat op de laspen. Herhaal dit aan de andere kant.
• Zorg ervoor dat alle moeren en bouten goed zijn vastgedraaid.

Gebruik de maaier nooit zonder het juiste sleepschild, de mulchplug, de zijuitworpdeflector, de motor-/mesbediening of andere veiligheidsvoorzieningen op hun plaats en in werking. Gebruik de maaier nooit met beschadigde veiligheidsvoorzieningen.
Het niet doen hiervan kan leiden tot persoonlijk letsel.

De zijuitworpdeflector bevestigen

Om uw maaier van een mulcher naar een zijuitwerpmaaier om te bouwen:

• Til de mulchplug op.
• Schuif de twee haken op de zijuitworpdeflector onder de scharnierpen op de mulchplugconstructie, zoals weergegeven in Afbeelding 5.

  Afbeelding 5
• Laat de mulchplug zakken. Verwijder de mulchplug nooit, zelfs niet als u niet aan het mulchen bent.

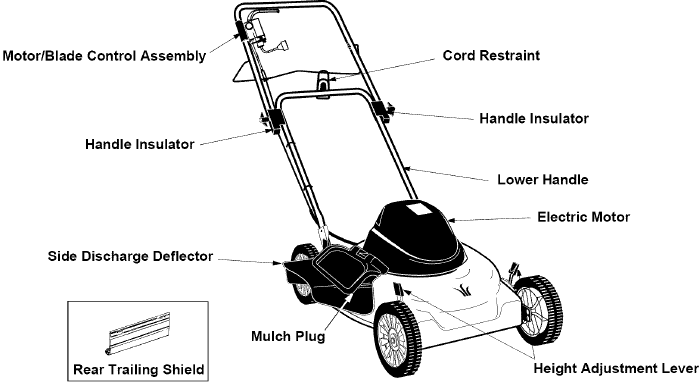

KEN UW GRASMAAIER

Lees deze gebruikershandleiding en veiligheidsvoorschriften voordat u uw grasmaaier gaat gebruiken. Vergelijk de afbeelding in Afbeelding 6 met uw grasmaaier om u vertrouwd te maken met de locatie van verschillende bedieningselementen en instellingen. Bewaar deze handleiding voor toekomstig gebruik.

Het bedienen van een grasmaaier kan ertoe leiden dat er vreemde voorwerpen in de ogen worden geslingerd, wat uw ogen ernstig kan beschadigen. Draag altijd een veiligheidsbril tijdens het bedienen van de maaier, of tijdens het uitvoeren van aanpassingen of reparaties.

Motor-/mesbedieningssamenstel

De motor-/mesbediening bevindt zich op de bovenste handgreep van de maaier. Raadpleeg Afbeelding 6. De hendel van de motor-/mesbediening activeert en deactiveert de motor en het mes.

Het motor-/mesbedieningssamenstel is een veiligheidsvoorziening. Probeer nooit de werking ervan te omzeilen.

Achterste sleepschild

Het achterste sleepschild, bevestigd tussen de achterwielen van uw maaier, is bedoeld om de mogelijkheid te minimaliseren dat er voorwerpen naar de bestuurder worden geslingerd vanaf de achterkant van de maaier, zoals weergegeven in Afbeelding 6.

Stroomonderbreker

De maaier is uitgerust met een stroomonderbreker, die zich op de motor-/mesbediening bevindt. Zie Afbeelding 8. Deze stroomonderbreker kan worden geactiveerd wanneer de maaier te zwaar wordt belast. Zie het hoofdstuk Aanpassingen maken.

Snoerborging

De snoerborging bevindt zich aan de achterkant van de bovenste handgreep en helpt, indien correct gebruikt, om de motor-/mesbediening en ook het verlengsnoer dat het apparaat van stroom voorziet, te beschermen.

Hoogteverstelhendel

Een hoogteverstelhendel bij elk wiel zorgt voor het aanpassen van de maaihoogte. Elke regelaar heeft negen hoogteposities. De maaihoogte wordt gewijzigd wanneer de hendel van de ene positie naar de andere wordt verplaatst. Druk de hendel eenvoudigweg naar het wiel toe en verplaats het wiel en de hendel naar de gewenste positie. Alle wielen moeten in dezelfde relatieve positie worden geplaatst.

Mulchplug

De maaier is uitgerust met een mulchplug die het gras maait en opnieuw maait voor fijnere grassnippers. Raadpleeg het volgende hoofdstuk voor tips bij het maaien met de mulchplug op zijn plaats. De maaier mag nooit worden gebruikt zonder dat de mulchplug op de maaier is gemonteerd. Deze mag niet worden verwijderd, zelfs niet wanneer de zijuitworpdeflector op zijn plaats zit.

Zijuitworpdeflector

De zijuitworpdeflector is een apparaat dat op de machine moet worden gemonteerd wanneer het gras te hoog is om te mulchen of wanneer de voorkeur wordt gegeven aan zijwaarts uitwerpen. De grassnippers die worden geproduceerd bij gebruik van de zijuitworpdeflector zijn aanzienlijk groter dan die welke worden geproduceerd bij het mulchen.

UW GRASMACHINES BEDIENEN

Kabelverbinding

Verlengkabel selecteren

Hieronder wordt de lengte van de verlengkabel en de bijbehorende aanvaardbare kabelclassificaties weergegeven.

• 50' snoer — gebruik 12 AWG
  De verlengkabel moet een UL-gecertificeerde snoerset zijn die geschikt is voor gebruik buitenshuis.

Het gebruik van een andere lengte of classificatie van het snoer vermindert de prestaties en mogelijk de levensduur van de elektromotor, en kan er ook voor zorgen dat stroomonderbrekers in uw huis uitvallen of zekeringen springen.

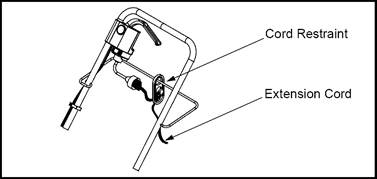

Kabelbeveiliging

• Bevestig de verlengkabel (niet meegeleverd) als volgt aan de kabelbeveiliging.
• Maak een kleine lus in de verlengkabel. Laat voldoende overtollige kabel over om de verbinding met de motor/mesbediening te maken (ongeveer 7 inch).
• Steek de lus door de sleuf aan de onderkant van de kabelbeveiliging en omhoog over het lipje, om te voorkomen dat deze tijdens het gebruik wordt losgekoppeld van de motor/mesbediening. Zie Afbeelding 7.

  Afbeelding 7
• Houd de kabelbeveiliging zo dicht mogelijk bij de motor/mesbediening.

Aansluiten op de motor/mesbedieningseenheid

Sluit de stekker op de verlengkabel volledig aan op de stekker op de maaier. De maaier is uitgerust met een gepolariseerde AC-stekker (één pen van de stekker is breder dan de andere), die maar op één manier in de stekker van de verlengkabel past. Als u geen volledige verbinding kunt maken, probeer dan de stekker op de verlengkabel om te draaien. Als de stekkers nog steeds niet passen, neem dan contact op met uw servicedealer voor hulp. Schakel het veiligheidsdoel van de gepolariseerde stekker niet uit.

Aansluiten op de elektrische stroombron

Deze maaier moet worden gebruikt op een 15 AMP circuit. Als u problemen ondervindt bij het starten met een standaard 15 AMP zekering of stroomonderbreker, neem dan contact op met de dichtstbijzijnde erkende servicefaciliteit. Gebruik geen hoger gewaardeerde zekering of stroomonderbreker zonder uw energiebedrijf te raadplegen.

Steek de verlengkabel in een willekeurig handig 1 10-120 volt 60 cycle A.C. stopcontact of contactdoos voor uw stroombron. Dit stopcontact kan zich zowel buiten als binnen bevinden. Om te voorkomen dat zekeringen springen, kiest u een stopcontact dat niet overbelast is. Uw maaier werkt naar tevredenheid op een circuit dat is afgezekerd voor 15 ampère. Gebruik geen te grote zekeringen zonder een elektricien te raadplegen. Als een stopcontact binnenshuis wordt gebruikt, kan de verlengkabel door de deuropening of een raam naar buiten worden geleid.

De motor en het mes starten

OPMERKING: De wielen van uw apparaat zijn voor transportdoeleinden in een lage maaihoogtepositie gezet. Voor het beste resultaat verhoogt u de maaipositie totdat is vastgesteld welke hoogte het beste is voor uw gazon. Zie de maaihoogte-instelling in het gedeelte Aanpassingen maken.

Om de motor en het mes in te schakelen, moet u eerst de vorige stappen volgen voor het aansluiten van een geschikte verlengkabel en vervolgens verwijzen naar Afbeelding 8:
"
Afbeelding 8

• Ga achter het apparaat staan en druk op de vergrendelknop.
• Terwijl u de vergrendelknop ingedrukt houdt, trekt u de mes-/motorbedieningshendel over en houdt u deze tegen de bovenste hendel.
• Laat de vergrendelknop los.

De motor en het mes stoppen

Het mes blijft een paar seconden draaien nadat de motor is uitgeschakeld. Als de motor niet tot stilstand komt wanneer de motor/mesbedieningshendel wordt losgelaten, neem dan contact op met een erkende servicedealer.

Om te voorkomen dat de motor en het mes draaien:

• Laat de motor/mesbedieningshendel los uit zijn positie tegen de bovenste hendel en het mes en de motor zullen snel tot stilstand komen.

OPMERKING: Er kan een hoog geluid optreden wanneer de elektromotor vertraagt en er kunnen ook vonken ontstaan. Dit is normaal gedrag wanneer de motor en het mes zijn uitgeschakeld.

Uw gazon maaien

OPMERKING: Een scherp mes zal de prestaties van de grasmaaier aanzienlijk verbeteren, vooral in omstandigheden met hoger gras. Zorg ervoor dat u het mes minstens één keer per jaar controleert en slijpt, zoals beschreven in het gedeelte Onderhoud.

• Zorg ervoor dat het gazon vrij is van stenen, stokken, draden of andere voorwerpen die de grasmaaier of motor kunnen beschadigen. Dergelijke voorwerpen kunnen per ongeluk door de maaier in elke richting worden geslingerd en ernstig persoonlijk letsel veroorzaken bij de bestuurder en anderen.
• Om elektrische schokken te voorkomen, mag u de maaier niet gebruiken in vochtige of natte omstandigheden.
• Begin altijd vanaf het punt dat zich het dichtst bij de stroombron bevindt waar het snoer is aangesloten. Maai nooit in cirkels rond het gazon; ga heen en weer over het gazon, beginnend vanaf het punt dat zich het dichtst bij het stopcontact bevindt en vervolgens weg van het stopcontact, zodat het snoer in het gemaaide deel van het gazon ligt, uit de weg. Raadpleeg Afbeelding 9.

  Afbeelding 9
• Zorg ervoor dat de verlengkabel niet om bomen, struiken of andere obstakels wikkelt. Wanneer u de verlengkabel oppakt, windt u het snoer in een reeks van gelijke lussen aan elke kant van uw hand om te voorkomen dat het in de knoop raakt.

• Verminder bij het maaien van zwaar gras de loopsnelheid om een effectievere snede en een goede afvoer van het maaisel mogelijk te maken. Voor een gezond gazon maait u altijd een derde of minder van de totale lengte van het gras af. Het gemiddelde gazon moet tijdens het koele seizoen ongeveer 1-1/2 tot 2 inch zijn en tijdens de warme maanden meer dan 2 inch. Voor een gezonder en mooier uitziend gazon maait u vaker en na gematigde groei. Het gazon moet in de herfst worden gemaaid zolang er groei is.

Mulchtips

• Voor effectief mulchen maait u geen nat gras, omdat het de neiging heeft om aan de onderkant van het maaidek te blijven kleven, waardoor het maaisel niet goed kan worden gemulcht. Nieuw of dik gras vereist mogelijk een smallere snede. De rijsnelheid moet worden aangepast aan de toestand van het gazon. Als het maaien is uitgesteld en het gras meer dan 4" heeft kunnen groeien, maai dan twee keer om de grashoogte te verminderen tot maximaal 3-1/4".

Als u een vreemd voorwerp raakt, stop dan de motor en trek de stekker uit het stopcontact. Inspecteer de maaier grondig op schade en herstel de schade voordat u de maaier opnieuw start en gebruikt. Overmatige trillingen van de maaier tijdens het gebruik duiden op schade. Het apparaat moet onmiddellijk worden geïnspecteerd en gerepareerd.

AANPASSINGEN MAKEN

Maaihoogte aanpassen

Een hoogteverstelhendel bij elk wiel zorgt voor de maaihoogte-instelling. Elke regelaar heeft negen hoogteposities. De maaihoogte wordt gewijzigd wanneer de hendel van de ene positie naar de andere wordt verplaatst.

• Druk de hendel in de richting van het wiel en verplaats het wiel en de hendel naar de gewenste positie.
• Om de hoogte te verhogen, duwt u de hendel in de richting van de voorkant van de maaier op beide voorwielen en duwt u de hendel in de richting van de achterkant van de maaier op de achterwielen. Raadpleeg Afbeelding 10.

  Afbeelding 10

• Alle wielen moeten in dezelfde relatieve positie worden geplaatst. Voor ruwe of oneffen gazons verplaatst u de wielen naar een positie die een hogere maaihoogte geeft.

Handgreep hoogte aanpassen

• De bovenste handgreep kan op drie verschillende hoogteposities worden ingesteld. Om de handgreep in de gewenste positie te zetten, lijnt u een van de drie markeringen op de bovenkant van de onderste handgreepisolatoren uit met de markering op de bovenste handgreepisolatoren. Raadpleeg Afbeelding 3.
• Draai de handgreepknoppen aan elke kant van de handgreep vast. Zorg ervoor dat de slotbouten goed in de handgreepisolatoren zitten.

De stroomonderbreker resetten

De maaier is uitgerust met een stroomonderbreker, die zich op de motor/mesbedieningseenheid bevindt, zoals weergegeven in Afbeelding 8. Deze stroomonderbreker kan worden geactiveerd wanneer er te veel spanning op de maaier wordt uitgeoefend. De stroomonderbreker is mogelijk geactiveerd als de maaier niet wil draaien.

• Als dit gebeurt, trek dan de stekker van de maaier uit het stopcontact, wacht ongeveer vijf minuten en druk vervolgens op de resetknop. Raadpleeg Afbeelding 8.
• Steek de stekker van de maaier weer in het stopcontact, start de maaier opnieuw, maar zorg ervoor dat u de belasting van de maaier vermindert (d.w.z. maai op een hogere maaihoogte, vertraag de maaisnelheid of neem een kleinere maaibreedte).
• Als de stroomonderbreker niet reset, of als deze herhaaldelijk wordt geactiveerd onder normale maaiomstandigheden, trek dan de stekker van de maaier uit de verlengkabel en de stekker van de verlengkabel uit het stopcontact. Controleer vervolgens of uw snoer de juiste lengte en classificatie heeft, zoals vermeld in het gedeelte Uw grasmaaier bedienen. Als het snoer correct en ook niet beschadigd is, breng de machine dan naar een erkende servicedealer voor reparatie.

UW GRASMACHINE ONDERHOUDEN

Stop altijd de motor en koppel de stroombron los voordat u de grasmaaier reinigt, smeert of reparaties of onderhoudswerkzaamheden uitvoert.

Vervanging van het snijmes

Bescherm uw handen altijd door zware handschoenen te dragen en/of snijranden in te wikkelen met krantenpapier of andere materialen wanneer u mesonderhoud uitvoert. Zorg ervoor dat u de stroomtoevoer loskoppelt.

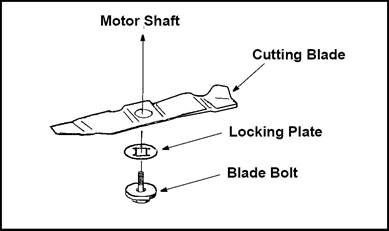

Het mes verwijderen

• Stop de motor en koppel de stroomtoevoer naar de maaier los. Draai de maaier op zijn kant.
• Gebruik een blok hout tussen het mes en het maaidek om te voorkomen dat het mes draait wanneer de bout wordt verwijderd.
• Gebruik een steeksleutel of dopsleutel van 24 mm om de mesbout los te draaien en het mes te verwijderen. Raadpleeg Afbeelding 11.

  Afbeelding 11

Het mes installeren

De meshardware wordt niet alleen gebruikt om de mesconstructie te bevestigen, maar is ook een geïsoleerd veiligheidsapparaat en mag nooit op enigerlei wijze worden gewijzigd. Als vervanging nodig is, gebruik dan originele onderdelen zoals weergegeven in de onderdelenlijst.

• Zorg ervoor dat de mesnaafconstructie tegen de motoras aanligt.
• Plaats het snijmes, de vergrendelplaat en de mesbout tegen de mesnaafconstructie en draai de mesbout met de hand vast. Raadpleeg Afbeelding 11.

OPMERKING: Zorg ervoor dat u de onderdelen in exact dezelfde volgorde terugplaatst als waarin ze zijn verwijderd. Zorg er bij het installeren van het snijmes voor dat het is geïnstalleerd met de gebogen uiteinden naar het maaidek gericht en niet naar de grond.

• Draai de mesbout vast met behulp van een momentsleutel om er zeker van te zijn dat de bout goed is vastgedraaid. Het aanbevolen aanhaalmoment voor de mesbout is 450-600 in. lbs. Om een veilige werking van uw apparaat te garanderen, moeten alle moeren en bouten periodiek worden gecontroleerd op de juiste stevigheid.

Het mes slijpen

Om het mes te slijpen, verwijdert u eerst het mes zoals beschreven in de vorige paragraaf. Probeer NIET het mes te slijpen terwijl het aan de maaier is bevestigd. Het mes kan worden geslepen met een vijl of op een slijpsteen.

• Volg bij het slijpen van het mes de oorspronkelijke slijphoek als leidraad. Het is uiterst belangrijk dat elke snijkant een gelijke hoeveelheid slijpwerk krijgt om een ongebalanceerd mes te voorkomen.
• Test het mes door het te balanceren op een ronde schroevendraaier of een mesbalanceerder. Zie Afbeelding 12.

  Afbeelding 12
• Als het mes niet in evenwicht is, verwijder dan metaal van de zware kant totdat het gelijkmatig in evenwicht is.

Een ongebalanceerd mes veroorzaakt overmatige trillingen bij het draaien op hoge snelheid. Het kan ook schade aan de maaier veroorzaken en kan breken, waardoor persoonlijk letsel kan ontstaan.

• Installeer het mes opnieuw zoals eerder in dit gedeelte is beschreven en zorg ervoor dat u het snijmes volgens de specificaties aandraait.

Maaidek

Om het risico op elektrische schokken te verminderen, mag u de maaier niet blootstellen aan water.

De onderkant van het maaidek moet na elk gebruik worden gereinigd, omdat er grasresten, bladeren, vuil en ander vuil zich ophopen. Deze ophoping van grasresten enz. is ongewenst omdat het roest en corrosie bevordert.

• Verwijder eventuele ophopingen van gras en bladeren op of rond de motorkap (gebruik geen water). Veeg de maaier af en toe schoon met een droge doek.
• Als er zich vuil ophoopt aan de onderkant van het apparaat, kantelt u de maaier naar voren of op zijn kant en schraapt u deze schoon met een geschikt gereedschap.

Smering

Aan het begin en einde van elk maaiseizoen:

• Smeer de veren op de achterste uitwerpklep met een lichte olie.
• Smeer de hoogteverstelhendels en bijbehorende hardware met lichte olie.
• Verwijder de wielen en smeer het oppervlak van de asbout en het binnenoppervlak van het wiel met lichte olie.
• Verwijder het mes en de mesnaafconstructie en smeer de motoras met lichte olie of motorolie. Raadpleeg Afbeelding 11.

OPSLAG BUITEN HET SEIZOEN

De volgende stappen moeten worden genomen om de grasmaaier voor te bereiden op opslag.

• Zorg ervoor dat de stroomtoevoer is losgekoppeld.
• Reinig de maaier zoals beschreven in de vorige sectie.
• Inspecteer en vervang/slijp het mes indien nodig. Raadpleeg de sectie Onderhoud.
• Smeer de maaier zoals hierboven beschreven.
• Bewaar de maaier in een droge, schone ruimte. Niet bewaren in de buurt van corrosieve materialen, zoals kunstmest en steenzout.
• Veeg het verlengsnoer schoon om vreemde stoffen zoals olie of vlekken te verwijderen. Vervang het verlengsnoer als het is doorgesneden of beschadigd.
• Wikkel het snoer in een reeks gelijke lussen aan elke kant van uw hand om knopen te voorkomen.
• Bewaar de maaier binnenshuis, op een koele, droge plaats, buiten bereik van kinderen. Dek de grasmaaier niet af met een massieve plastic folie. Elke plastic afdekking houdt vocht vast rond de maaier, wat roest en corrosie bevordert.

Het handvat kan volledig worden weggeklapt voor opslag.

• Draai de handknoppen aan de zijkanten van het handvat los en klap het bovenste handvat omlaag.
• Verwijder de haarspeldclips, trek aan elke kant van het onderste handvat naar buiten en til de zijkanten van het onderste handvat over de randen van de handvatmontagebeugels. Klap het onderste handvat naar voren. Zorg ervoor dat u het netsnoer niet buigt of knikt.

GIDS VOOR PROBLEEMOPLOSSING

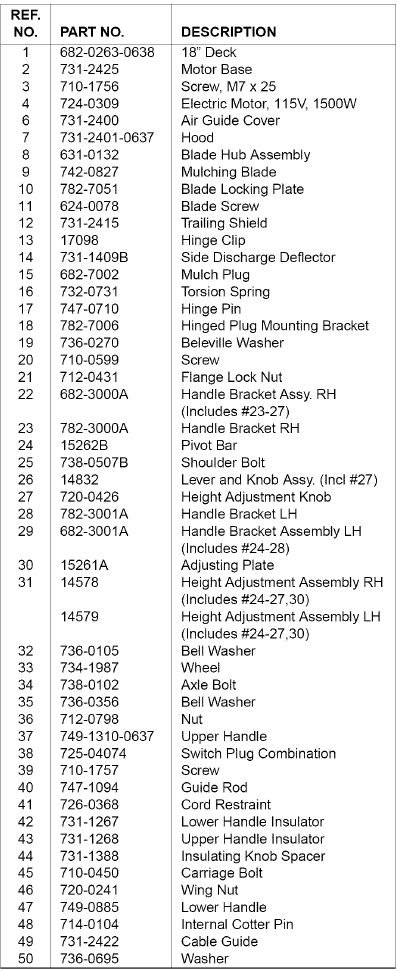

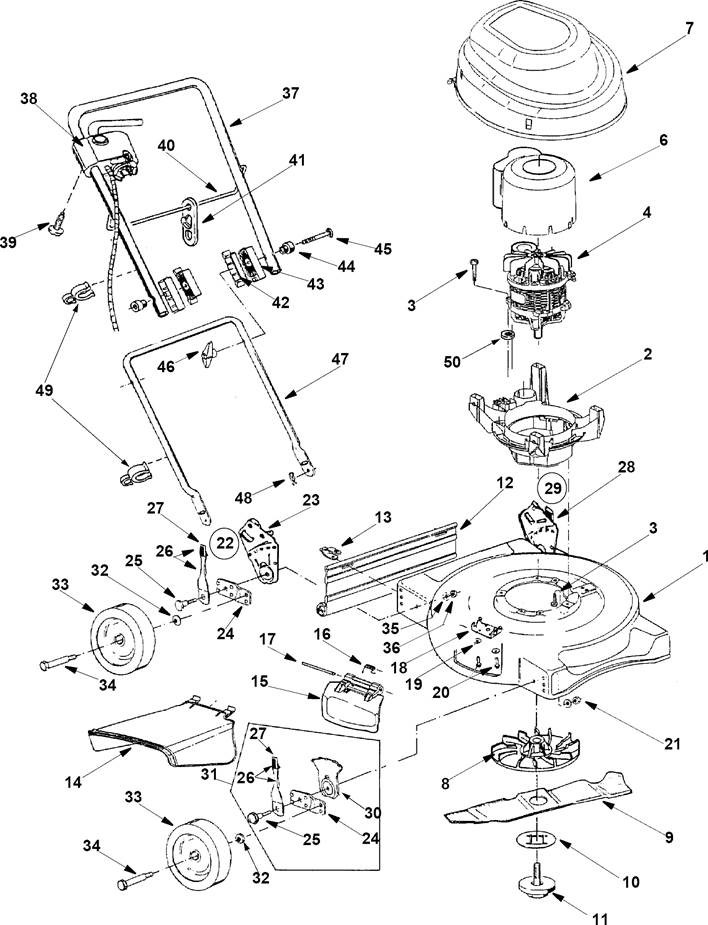

ONDERDELENLIJST VOOR MODEL 717

Model 717

KLANTENSERVICE

Retourneer het apparaat NIET naar de winkel waar het is gekocht zonder eerst contact op te nemen met de klantenservice.

Als u problemen ondervindt bij het monteren van dit product of vragen hebt over de bedieningselementen, de werking of het onderhoud van dit apparaat, kunt u hulp zoeken bij de experts. Kies uit de onderstaande opties:

Bezoek mtdproducts.com voor veel nuttige suggesties. Klik op de knop Customer Support en u krijgt de vier opties die hier worden weergegeven. Klik op de juiste knop en er is direct hulp beschikbaar.

Het antwoord dat u zoekt, is misschien slechts een muisklik verwijderd!

Als u liever een medewerker van de klantenservice wilt bereiken, bel dan 1-800-800-7310.

De fabrikant van de motor is verantwoordelijk voor alle motorgerelateerde problemen met betrekking tot prestaties, vermogen, specificaties, garantie en service. Raadpleeg de handleiding van de fabrikant van de motor, die afzonderlijk bij uw apparaat is verpakt, voor meer informatie.

MODELNUMMER VINDEN

LEES DE VEILIGHEIDSREGELS EN INSTRUCTIES ZORGVULDIG DOOR

Voordat u begint met het monteren van uw nieuwe apparatuur, dient u het modelplaatje op de apparatuur te zoeken en de informatie ervan te kopiëren in de onderstaande ruimte. Een voorbeeld van een modelplaatje wordt ook hieronder gegeven. U kunt het modelplaatje vinden door op de bedieningspositie te staan en naar de achterkant van het maaidek te kijken. Deze informatie is nodig om de website van de fabrikant te gebruiken en/of hulp te krijgen van de klantenservice of een geautoriseerde servicedealer.

HOE SERVICE TE VERKRIJGEN

Om de dealer in uw regio te vinden, raadpleegt u uw Gouden Gids, of neemt u contact op met
MTD LLC op P.O. Box 361 131, Cleveland, Ohio 44136-0019,
of bel 1-800-800-7310 of 1330-220-4683
of log in op onze website op www.mtdproducts.com.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MTD 717, 18A-717-700 Handleiding

Beschikbare talen
