RadioMaster GX12 Handleiding

Inhoud

Inleiding

Welkom bij het RadioMaster GX12 Dual-Band Afstandsbedieningssysteem!
Dank u voor het kiezen van de RadioMaster GX12, een veelzijdig afstandsbedieningssysteem met dual-band mogelijkheden met 2,4 GHz, 900 MHz en Gemini-Xrossband technologie. Of u nu een beginner bent of een doorgewinterde professional, de GX12 is ontworpen om aan uw behoeften te voldoen en biedt precisie, flexibiliteit en betrouwbaarheid.
Lees deze handleiding zorgvuldig door voordat u uw nieuwe afstandsbediening gebruikt om een veilig en optimaal gebruik te garanderen. We kunnen bijgewerkte versies van deze handleiding uitbrengen naarmate we onze software en hardware voortdurend verbeteren. Bezoek onze website voor de meest recente informatie en bronnen.
De GX12 is compatibel met vele toepassingen, waaronder vliegtuigen met vaste vleugels, zweefvliegtuigen, helikopters, auto's, boten, robotica, multi-rotor vliegtuigen en meer. Als u het kunt bouwen, kan de GX12 het besturen! Aangedreven door het robuuste EdgeTX-platform, is de GX12 uitgerust voor naadloze integratie met uw projecten.
Volg de onderstaande links voor meer gedetailleerde handleidingen, firmware-updates en aanvullende bronnen.

Firmware downloaden

De GX12 wordt geleverd met een vooraf geïnstalleerde, in de fabriek geteste en goedgekeurde versie van EdgeTX en ExpressLRS firmware. Update de firmware alleen als u vertrouwd bent met het proces, omdat onjuiste updates de afstandsbediening onbruikbaar kunnen maken.

Bezoek de RadioMaster website voor firmwareversies van de fabrieksrelease: https://www.radiomasterrc.com. Kijk voor toekomstige updates en de nieuwste firmware op de EdgeTX website: https://edgetx.org/ en de ExpressLRS website: https://www.expresslrs.org/.

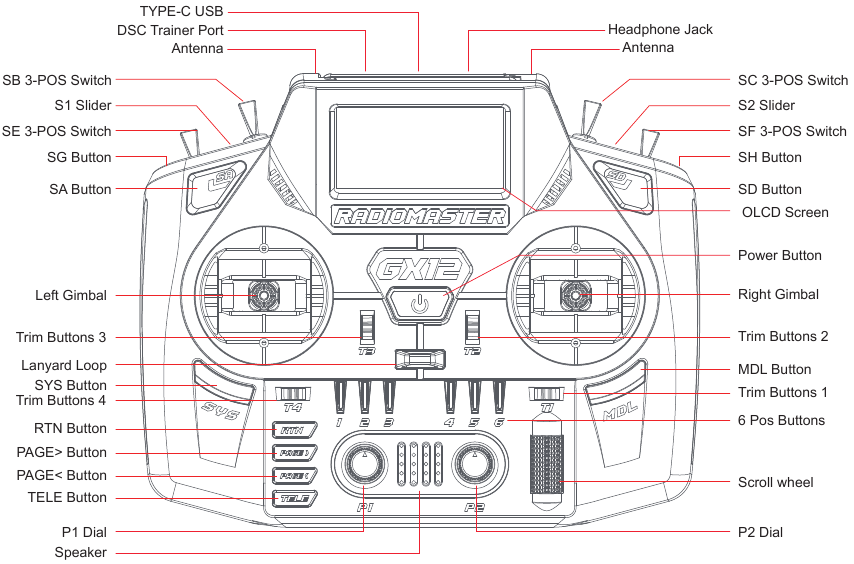

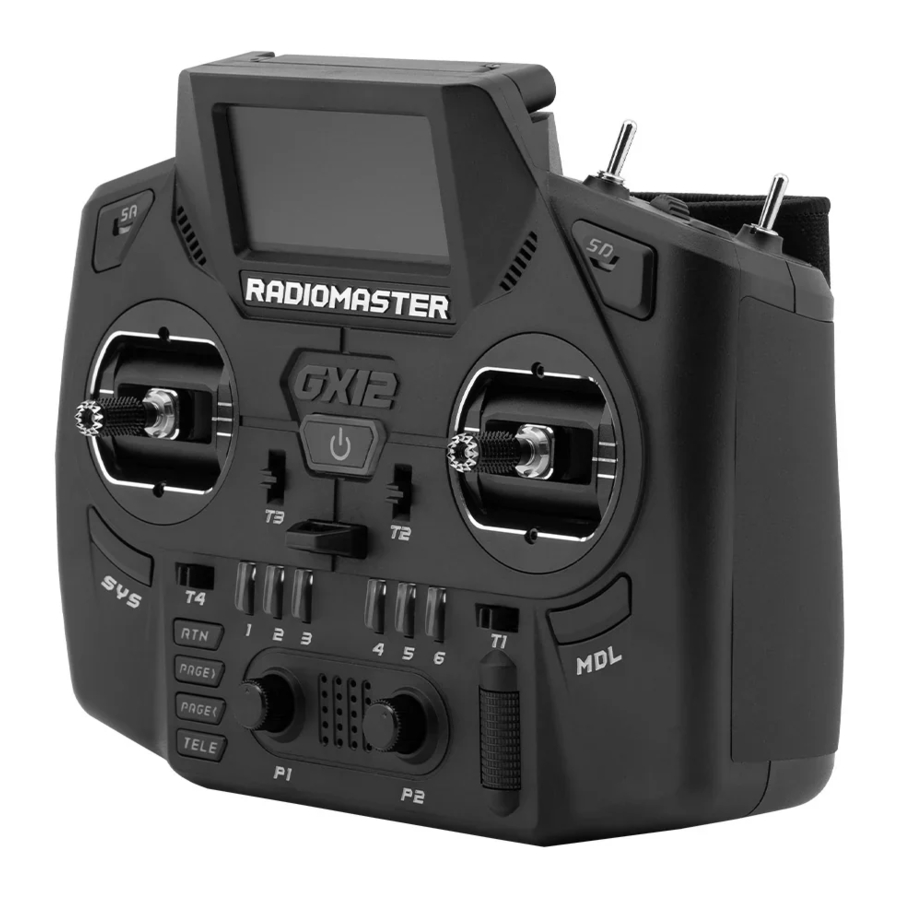

Productoverzicht

Productoverzicht

Batterijen en opladen

Batterij- en oplaadinformatie voor de GX12
De GX12 heeft een ingebouwde USB-C slimme balancering laadfunctie die speciaal is ontworpen met 3,7 V lithiumbatterijen.
Het ondersteunt:

  • 2x 3,7 V Li-ion 18650-batterijen of 2x 3,7 V Li-Poly-batterijen (2S 7,4 V LiPo-batterijpakket).
  • De nominale spanning voor elke cel is 3,7 V, met een volledig opgeladen spanning van 4,2 V per cel.

Belangrijke richtlijnen voor het opladen:


  • Gebruik geen LiFe-batterijpakketten of 18650 Li-ionbatterijen met een nominale spanning van 3,6 V en een volledig opgeladen spanning van 4,1 V. Het gebruik van onjuiste batterijen kan de oplader beschadigen of brandgevaar opleveren.
  • Zorg voor niet-beschermde Li-ionbatterijen: Als u Li-ionbatterijen gebruikt, zorg er dan voor dat ze niet-beschermd zijn.
  • Controleer regelmatig de spanning en conditie van uw batterijen.
  • Nooit onbeheerd opladen: Laad altijd op in een veilige omgeving, uit de buurt van ontvlambare materialen.
  • Vermijd opladen als de afstandsbediening nat of beschadigd is: Laad alleen op als het apparaat goed werkt.
  • Polariteit is belangrijk: Laad niet op met omgekeerde polariteit, dit kan ernstige schade veroorzaken.

Disclaimer: RadioMaster is niet verantwoordelijk voor enige schade of gevolgen die voortvloeien uit oneigenlijk gebruik of misbruik van dit product.

Extern instelbaar

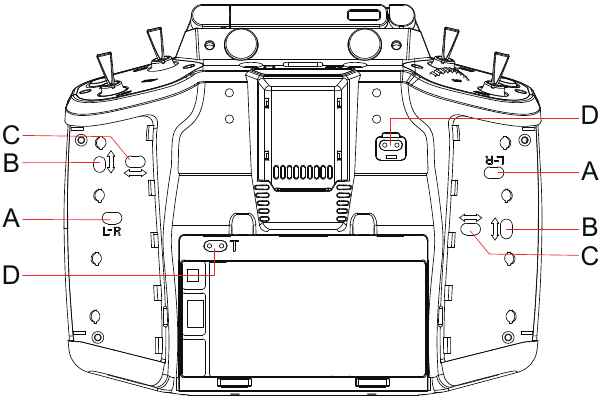

Externe aanpassing - Deel 1

  1. L-R Mode-1 en Mode-2:
    Draai met de klok mee om zelfcentrering uit te schakelen (Throttle) / Draai tegen de klok in om zelfcentrering in te schakelen (Elevator)
  2. Spanning aanpassing omhoog-omlaag:
    Draai met de klok mee om de verticale stickspanning te verhogen / Draai tegen de klok in om de spanning te verlagen
  3. Spanning aanpassing links-rechts:
    Draai met de klok mee om de horizontale stickspanning te verhogen / Draai tegen de klok in om de spanning te verlagen
  4. Throttle stickspanning aanpassing:
    Draai met de klok mee om de throttle stickspanning te verhogen / Draai tegen de klok in om de spanning te verlagen

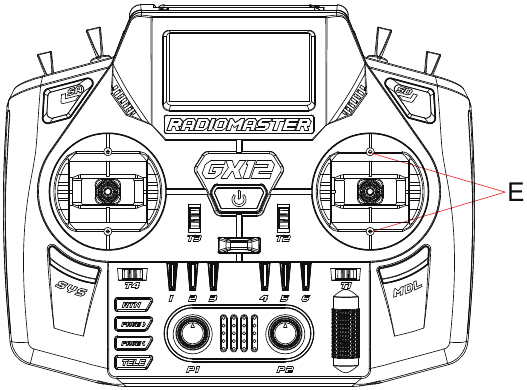

Externe aanpassing - Deel 2

  1. Bovenste en onderste hoek travel (38-60 graden):
    Stel de schroef met de klok mee af en de hoek wordt kleiner.
    Stel de schroef tegen de klok in af om de hoek te vergroten.

Model- en protocolselectie

De GX12 is uitgerust met een ingebouwde dual-band, dual-frequentie ExpressLRS RF-module en biedt compatibiliteit met een breed scala aan ontvangers:

  • 2,4 GHz-ontvangers
  • Sub-GHz (900 MHz)-ontvangers
  • Gemini-Xross dual-band ontvangers


Selectie van pakketsnelheid:
Om de juiste pakketsnelheid op uw GX12-afstandsbediening te selecteren, volgt u deze opties op basis van het ontvangerstype:

  • 50Hz-500Hz 2.4G: Voor binding met elke ELRS 2,4 GHz-ontvanger.
  • 50Hz-200Hz Low Band: Dit is voor binding met elke ELRS Sub-GHz (900 MHz)-ontvanger.
  • X100 en X150: Voor gebruik met Gemini Xross dual-band ontvangers.
  • DK250/DK500/K1000: Dit zijn nieuwe FSK-hoge-snelheidsmodi voor LR1121-gebaseerde ontvangers.

Ga voor een gedetailleerde compatibiliteitstabel voor ontvangers naar de RadioMaster handleidingenpagina.

Bindinstructies voor ExpressLRS
Volg deze stappen om uw GX12 te binden met een ExpressLRS-ontvanger:

  1. Schakel de zender uit.
  2. Schakel de stroom naar de ontvanger drie keer in. De LED van de ontvanger moet twee keer knipperen, wat de bindmodus aangeeft.
  3. Schakel de zender in, houd de SYS-knop lang ingedrukt en navigeer naar de ExpressLRS LUA onder het menu TOOLS.
  4. Scroll naar beneden naar [Bind] en druk op enter.
  5. De LED op de ontvanger gaat continu branden, wat aangeeft dat de binding is gelukt.

Opmerkingen

De GX12 draait op het krachtige EdgeTX-platform, dat bekend staat om zijn geavanceerde programmeer-, aanpassings- en mixmogelijkheden. Of u nu een beginner bent of een ervaren gebruiker, EdgeTX biedt een breed scala aan functies waarmee u uw afstandsbedieningservaring kunt aanpassen aan uw specifieke vereisten.
Om het potentieel van EdgeTX volledig te benutten, inclusief stapsgewijze instructies voor installatie, programmering en geavanceerde functies, kunt u de uitgebreide software-installatiehandleiding downloaden via de onderstaande links:

EdgeTX Officiële site: https://edgetx.org
RadioMaster Ondersteuning: https://www.radiomasterrc.com

Specificaties

Item: GX12 Radio
Afmeting: 183*148*78mm
Gewicht: 573g
Frequentie: 2,400 GHz en Sub-G 900 MHz
Interne RF: ExpressLRS 2,4 GHz / Sub-G 900 MHz
Ondersteunde protocollen: ExpressLRS
Koelventilator: JaAntenne: Dubbel opvouwbare 2,4 GHz/ Sub-G 900 MHz
Spanningsbereik: 6,6 - 8,4 V DC
Regelafstand: Maximaal 2 km
Stroom: 390mA - 1000mA, 8,0V (afhankelijk van modus en vermogensniveau)
Radio Firmware: EdgeTX (zender) / ExpressLRS (RF-module)
Kanalen: Maximaal 16 kanalen (afhankelijk van de ontvanger)
Batterij: 7,4 V 2-cel Lithium-Polymeer / Twee 3,7 V 18650 Lithium-Ion cellen (batterijen niet inbegrepen)
Opladen: 2s Smart Balance Charging
Connectiviteit: USB-C
Display: 128*64 Monochrome OLED-display
Gimbal: GX01 1000Hz, 3D Digital CNC Hall Effect Gimbal met opvouwbare sticks
Gimbal sticks: 3mm
Externe module: Nano / Crossfire compatibel
Upgrade methode: USB / EdgeTX Companion PC software
Geheugen: 512Mb Integrated Flash

Veiligheidsinformatie

Veel modellen met afstandsbediening zijn voorzien van krachtige motoren en scherpe propellers. Wees altijd voorzichtig bij het gebruik of onderhoud van deze modellen. Voordat u gaat monteren of onderhouden, koppelt u de stroom los en verwijdert u de propellers om uw veiligheid te garanderen.

Gebruik het GX12 afstandsbedieningssysteem niet onder de volgende omstandigheden:

  • Tijdens slecht weer of sterke wind, waaronder regen, hagel, sneeuw, stormen, of in gebieden met elektromagnetische interferentie.
  • In situaties met beperkt zicht.
  • In de buurt van mensen, eigendommen, hoogspanningslijnen, openbare wegen, voertuigen of dieren.
  • Als u zich moe, onwel of onder invloed van drugs of alcohol voelt.
  • Als de afstandsbediening of het model beschadigd lijkt of niet correct functioneert.
  • In gebieden met hoge niveaus van 2,4 GHz of 900 MHz interferentie of waar deze frequenties verboden zijn.
  • Wanneer de batterijspanning van de radio te laag is voor een veilige werking.
  • In regio's waar lokale voorschriften het gebruik van luchtvaartmodellen beperken.

Garantie en reparatie

Als u problemen ondervindt met uw GX12-hardware, bewaar dan uw aankoopbewijs voor garantiedoeleinden. Volg deze stappen om een garantieclaim in te dienen of reparatiehulp te zoeken:

  1. Neem contact op met uw verkoper: Neem contact op met de verkoper waar u uw GX12 hebt gekocht voor garantieondersteuning.
  2. Bezoek onze pagina voor garantieondersteuning: Bezoek RadioMaster Warranty Support voor aanvullende hulp of om contact op te nemen met ons ondersteuningsteam:https://www.radiomasterrc.com/contact.

WWW.RADIOMASTERRC.COM

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download RadioMaster GX12 Handleiding
