Inleiding tot meten op afstand

Dit document introduceert meten op afstand voor installaties op klantlocaties waar het nodig is om spanning of vermogen te meten bij het hoofdmeetpaneel om te voldoen aan de eisen van IEEE-1547 2018, of ander installatiegemak.
Het Enphase Commercial PV System is compatibel met energiemeters van derden die voldoen aan het SunSpec Modbus-protocol via TCP. Let op: nutsbedrijven, zoals de California Energy Commission, kunnen een goedgekeurde meterlijst hebben: https://solarequipment.energy.ca.gov/Home/MeterList .

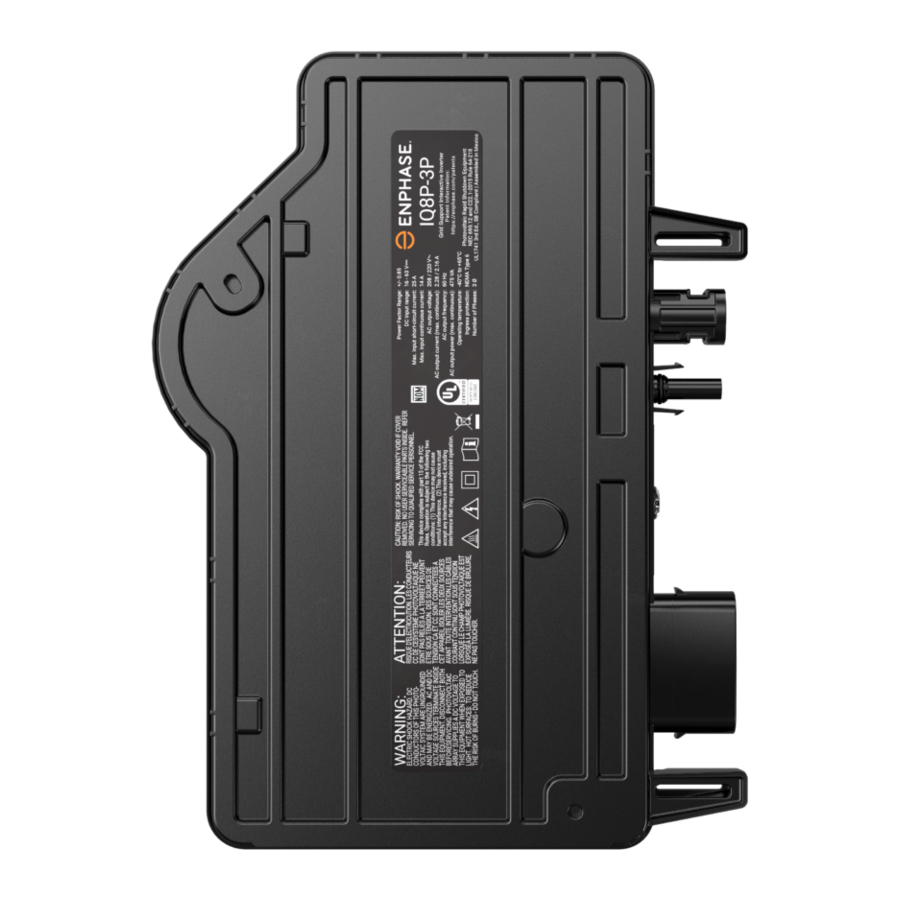

Dit document richt zich op meten op afstand voor een enkel gateway PV-systeem met minder dan 276 IQ8P-3P Micro-omvormers.
Installateurs zijn verantwoordelijk voor het aanschaffen van compatibele meters en de CT's. Enphase beveelt de volgende meter op afstand aan, die is getest en gevalideerd op compatibiliteit: Measurlogic DTS-310 .
Bij gebruik met een Enphase Energy System wordt aangenomen dat de meter op afstand meet op het Point of Common Coupling (PCC), direct na de energiemeter.
OPMERKING: We raden aan om de meters en CT's van tevoren te bestellen om verzendvertragingen te voorkomen.

Wanneer is meten op afstand nodig?

Meten op afstand is nodig voor de volgende gebruiksscenario's.

Aanwezigheid van transformator

De IQ Gateway heeft een interne verbruiksmeter die dezelfde spanning meet als het PV-netwerk (120/208 Y). Als de nutsbedrijfsvoorziening anders is (en er een transformator op de locatie wordt gebruikt om het PV-systeem aan te sluiten), is een meter op afstand nodig om de PCC te bewaken.

PCC-serviceclassificatie is groter dan 600 A

De verbruikstransformatoren (CT's) die compatibel zijn met de IQ Gateway zijn geschikt voor maximaal 600 A. Een grotere service vereist een meter op afstand en hoger gewaardeerde CT's of Rogowski-spoelen.

PCC-locatie is ver van de IQ Gateway

Het kan handig of kosteneffectief zijn om het PV-systeem ergens te plaatsen waar het niet grenst aan de netaansluiting. Het plaatsen van een meter op afstand in de buurt van de PCC en het leggen van een Ethernet-kabel naar de IQ Gateway kan eenvoudiger en goedkoper zijn en resulteren in nauwkeurigere metingen dan het verlengen van CT-verbindingen over dezelfde afstand.

Meten op afstand toevoegen aan een Enphase Energy System

Enphase ondersteunt SunSpec Modbus TCP-meters via Ethernet. De verbinding tussen de meter op afstand en de IQ Gateway Commercial 2 verloopt via de Ethernet-poort. Houd er rekening mee dat dit de Ethernet-poort van de IQ Gateway verbruikt, dus de internetverbinding verloopt via Wi-Fi of een USB-mobiel modem. Enphase raadt af om de meter op een gedeeld extern netwerk te plaatsen. Het is mogelijk om een privé-subnet te creëren voor de IQ Gateway Commercial 2 en de meter op afstand, terwijl de internettoegang via Ethernet behouden blijft, maar dat valt buiten het bestek van dit document.

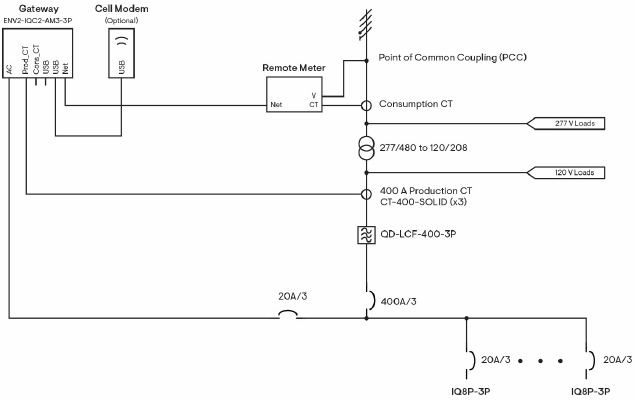

Aansluitschema voor meten op afstand

Enphase raadt aan om de meter op afstand rechtstreeks op de IQ Gateway aan te sluiten via Ethernet en om Wi-Fi of een USB-mobiel modem te gebruiken voor internetverbinding. Hieronder volgt het aansluitschema voor de meter op afstand.

IP-configuratie van de meter op afstand

De volgende instructies laten zien hoe u een Measurlogic DTS 310 TCP-meter configureert en aansluit op het Enphase-systeem. De volgende softwarepakketten zijn vereist om Measurlogic-meters te configureren. Ze zijn te downloaden op de Measurlogic-website: https://www.measurlogic.com/software-drivers/.

DTS Toolbox, versie 1.01aA of hoger
DTS Config, versie 1.48.0.295 of hoger

Als u andere meters gebruikt, raadpleeg dan de documentatie van de specifieke fabrikant voor configuratie-instructies.

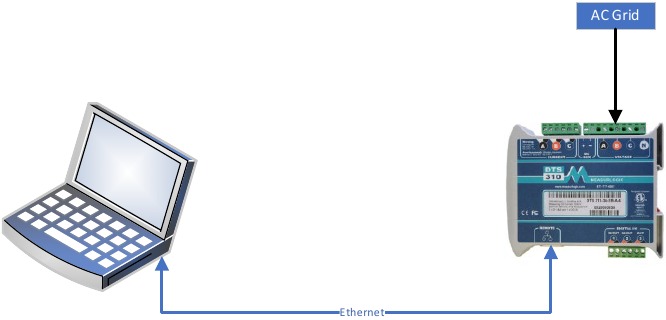

De meter op afstand aansluiten op een computer

De Measurlogic DTS 310 Ethernet-meter wordt geleverd met een statisch IP-adres van 192.168.1.150. Om hem rechtstreeks op de IQ Gateway aan te sluiten, moet het statische IP-adres van de meter worden bijgewerkt naar 169.254.1.150. Er wordt een aparte computer gebruikt om de meter in te stellen door de netwerk- en meetinstellingen te configureren.
Gebruik een Ethernet-kabel om de DTS 310 rechtstreeks op een computer aan te sluiten. Deze instructies gaan uit van een Windows 10- of 11-computer.

De IP-instellingen van de meter op afstand bijwerken

Met behulp van de DTS Toolbox van Measurlogic kunt u de IP-instellingen van de meter bekijken en wijzigen, zelfs als de computer zich niet in hetzelfde subnet bevindt.

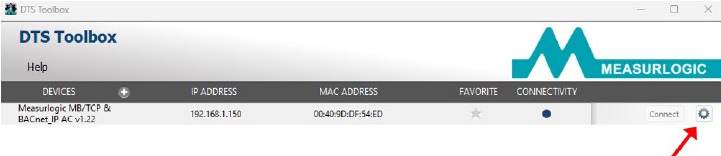

Met de meter rechtstreeks op de computer aangesloten met een kabel, opent u de DTS Toolbox. Deze scant naar zichtbare meters en geeft deze weer. Omdat de nieuwe meter start op het 192.168.xxx.xxx-subnet en de directe verbinding van de computer standaard 169.254.xxx.xxx moet zijn, is de "CONNECTIVITY"-indicator blauw in plaats van groen. Klik op het Gear (Tandwiel) pictogram aan de rechterkant om de instellingen te configureren.

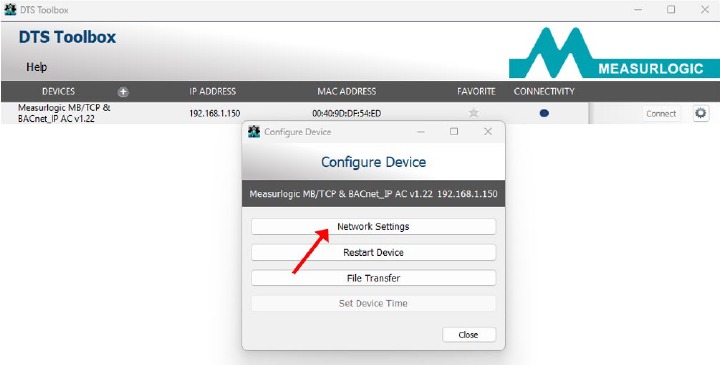

Selecteer in het nieuwe pop-upvenster Network Settings (Netwerkinstellingen).

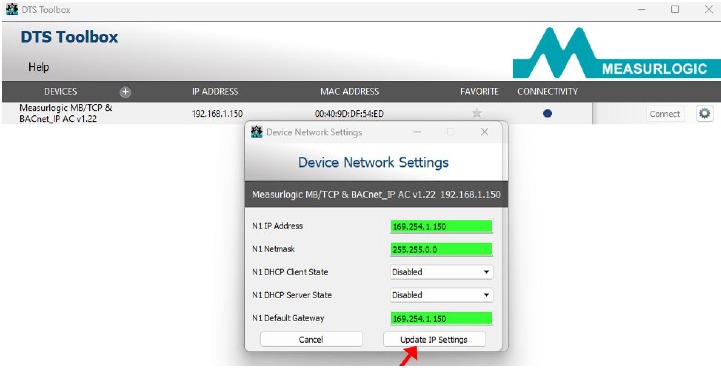

Werk in de Device Network Settings (Apparaatnetwerkinstellingen) het IP-adres bij naar 169.254.1.150, het netmasker naar 255.255.0.0 en de standaardgateway naar 169.254.1.150, zoals weergegeven. Selecteer Update IP Settings (IP-instellingen bijwerken).

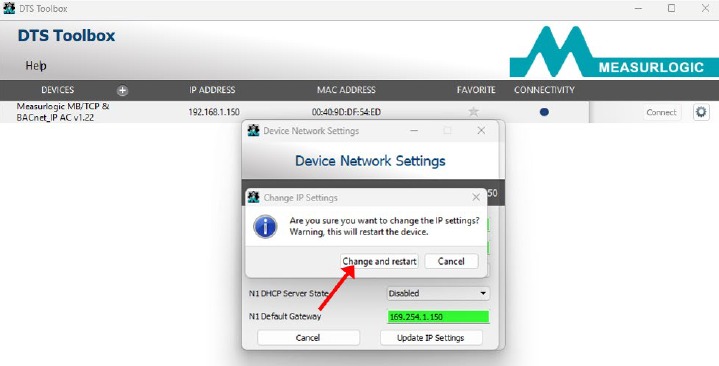

Selecteer Change and restart (Wijzigen en opnieuw opstarten) wanneer u hierom wordt gevraagd.

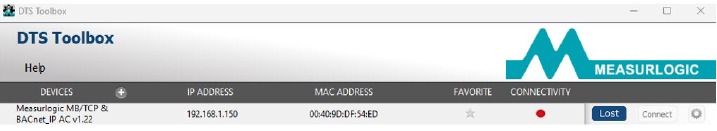

Na een paar seconden verliest de DTS Toolbox de verbinding met de meter omdat deze zijn IP-adres wijzigt.

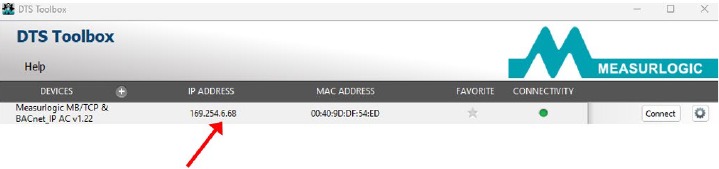

Na nog een paar seconden detecteert DTS de meter op een nieuw automatisch toegewezen adres, maar geeft niet het statische adres weer dat we zojuist hebben toegewezen.

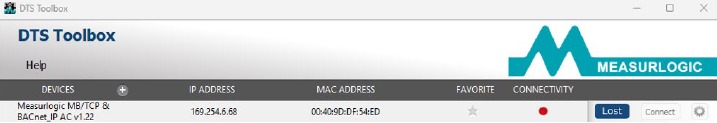

De Ethernet-verbinding moet opnieuw worden ingesteld om het nieuwe adres van kracht te laten worden. Koppel de Ethernet-kabel los van de computer. Na een paar seconden geeft de DTS Toolbox een verloren verbinding met de meter aan.

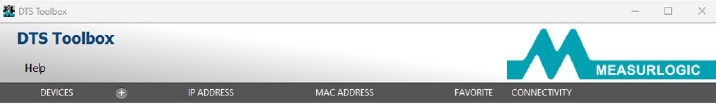

Blijf wachten en DTS Toolbox wist de apparatenlijst.

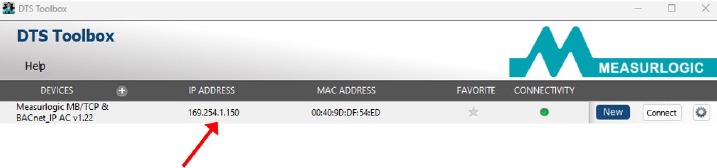

Sluit de Ethernet-kabel van de meter weer aan op de computer. DTS Toolbox detecteert de meter op het correct toegewezen IP-adres.

U kunt de DTS Toolbox nu sluiten.

De meter op afstand aansluiten en configureren

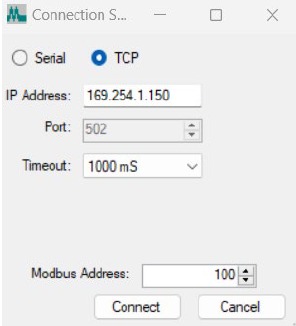

Gebruik de DTS Config van Measurlogic om de meetparameters van de meter in te stellen. Selecteer in DTS Config Connect (Verbinden) en voer het IP-adres van de meter in (169.254.1.150).

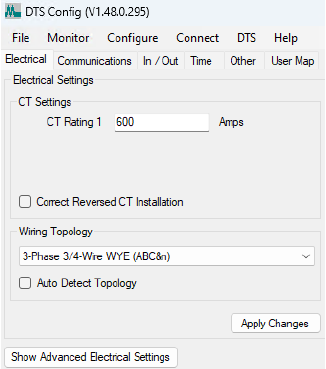

Zodra de verbinding tot stand is gebracht, selecteert u Configure (Configureren) om de CT- en topologie-opties weer te geven.

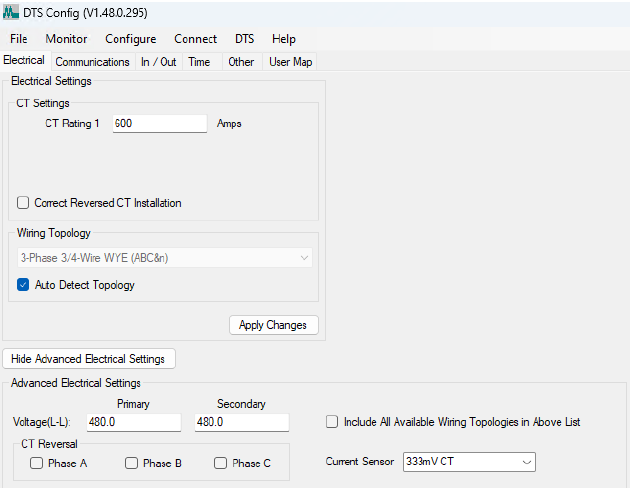

Klik op Show Advanced Electrical Settings (Geavanceerde elektrische instellingen weergeven).

Als u CT's gebruikt, voert u de stroomsterkte op volledige schaal in. Als u Rogowski-spoelen gebruikt, voert u de stroom op volledige schaal in en selecteert u de juiste stroomsensor.
Voor 3-fasen Wye- en Delta-systemen laat u de Wiring Topology (Bedradingstopologie) staan op "3-Phase 3/4-Wire WYE (ABC&n)". Klik op Apply Changes (Wijzigingen toepassen) als u klaar bent. U kunt terugkeren naar het Monitor-scherm om de metingen te bevestigen.
Nadat de meter is geconfigureerd. Sluit DTS Config. Koppel de Ethernet-kabel los van de meter en de computer en sluit de meter aan op de IQ Gateway. De configuratie wordt voortgezet in de Enphase Installer App.

Configuratie van de meter op afstand (Enphase Installer App)

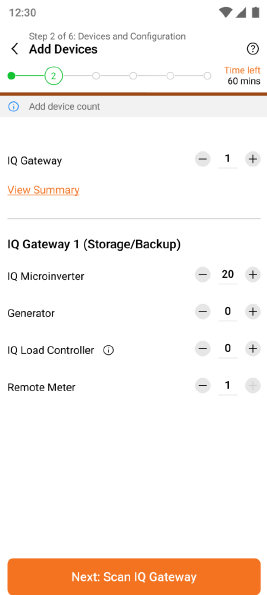

Geef in de Enphase Installer App, bij het toevoegen van apparaten, de hoeveelheid van de meter op afstand op als 1.

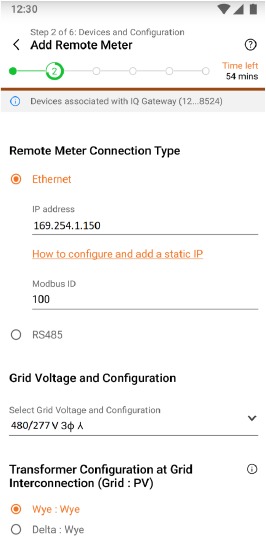

Voer in stap 2 van de Enphase Installer App de details van de meter op afstand in.
Selecteer Remote Meter Connection Type (Verbindingstype meter op afstand) als Ethernet.
Voer "169.254.1.150" in als het IP-adres.
Laat de Modbus ID op 100 staan voor de Measurlogic DTS 310-meter.
Selecteer de configuratie van het binnenkomende elektriciteitsnet waarop de meter is aangesloten.
Als er een transformator tussen het net en het PV-systeem staat, selecteert u de configuratie ervan.

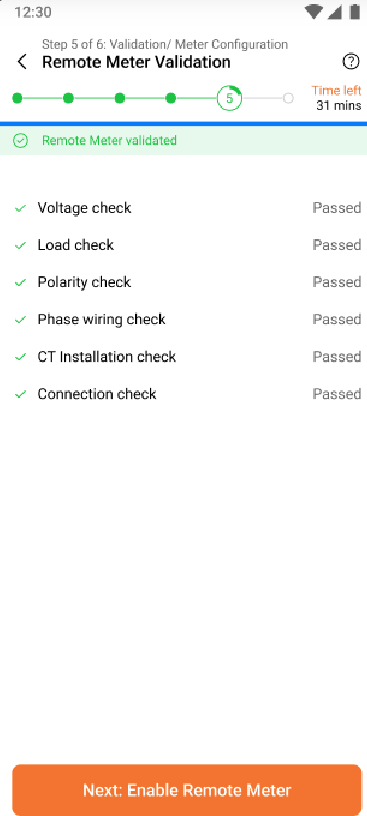

Nadat de provisioning is voltooid, voert het systeem tijdens de validatie van de meter op afstand controles uit op spanning, belasting, polariteit, fasenbedrading, CT-installatie en aansluiting, indien van toepassing, voor Wye (STAR)- of Delta (DELTA)-configuraties. Deze controles zorgen voor nauwkeurige meterstanden en een correcte systeemconfiguratie. Als er problemen optreden, wordt er rechtstreeks in de app informatie over probleemoplossing verstrekt.

Visualisatie van meetwaarden van de meter op afstand in Enphase Installer Portal

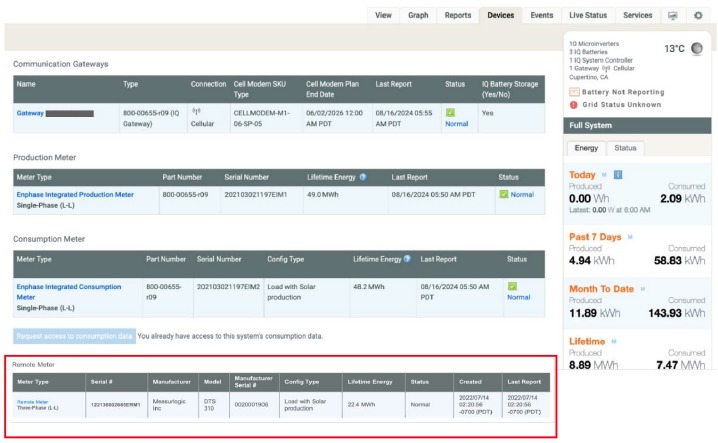

De metingen van de meter op afstand, die zich op het Point of Common Coupling (PCC) bevinden, vertegenwoordigen het nettoverbruik van de locatie. Net als bij standaard verbruiksmeting is de totale vermogensstroom zichtbaar in de Enphase Installer Portal Live Status, System View, Graphs en Reports.

Probleemoplossing

De meter op afstand is niet zichtbaar voor een aangesloten computer
Gebruik de Measurlogic DTS Toolbox om de netwerkconfiguratie van de DTS 310-meter te identificeren, ermee te verbinden en bij te werken.

De meter op afstand is niet zichtbaar wanneer deze is geselecteerd in de Enphase Installer App
Controleer of aan de meter op afstand een IP-adres van 169.254.1.150 is toegewezen en of de meter op afstand rechtstreeks is aangesloten op de Ethernet-poort van de IQ Gateway.
Als u de meter op afstand en de IQ Gateway op een groter Ethernet-netwerk configureert, moeten beide adressen in hetzelfde subnet worden toegewezen. Raadpleeg uw netwerkbeheerder voor de toewijzingen van netwerkadressen.

Automatische validatie van de meter op afstand kan niet worden uitgevoerd
De meter validatie routines zijn afhankelijk van het toepassen van gecontroleerde PV-productie op elke fase en het correleren van de resulterende vermogensmetingen tussen de productiemeter en de meter op afstand. Deze resultaten kunnen worden beïnvloed door veranderingen in de belasting op de locatie. Als de omgevingsbelasting op de locatie groot is in vergelijking met de productiecapaciteit van het PV-systeem, is de validatie routine mogelijk niet betrouwbaar. Indien mogelijk, verwijder grote belastingen van de locatie voordat u de validatie stap probeert. Het is mogelijk om de meter op afstand in te schakelen zonder de automatische validatie stap, maar verbindingen zouden visueel moeten worden gecontroleerd en fase associatie tussen de meters kan moeilijk te bevestigen zijn.
De meter validatie moet tijdens de uren van daglicht worden uitgevoerd om voldoende productie te bereiken om betrouwbaar te worden gedetecteerd en onderscheiden van dynamische belastingen.

Revisiegeschiedenis

Revisie	Datum	Beschrijving
TEB-00198-1.0	December 2024	Eerste release.
