Ortur Laser Master 3 Handleiding

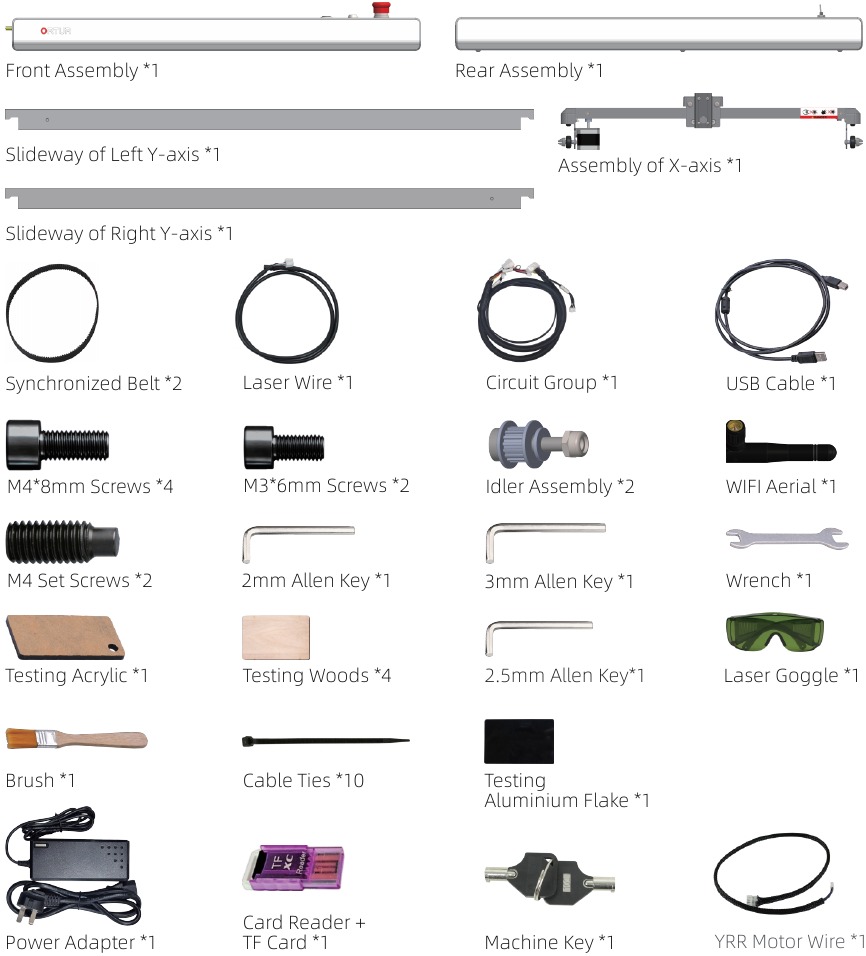

Onderdelen van het frame

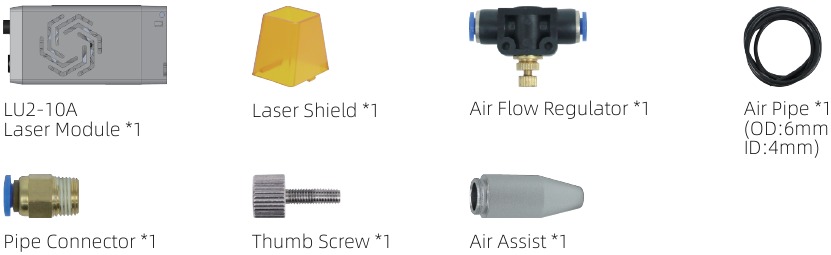

Lasermodule

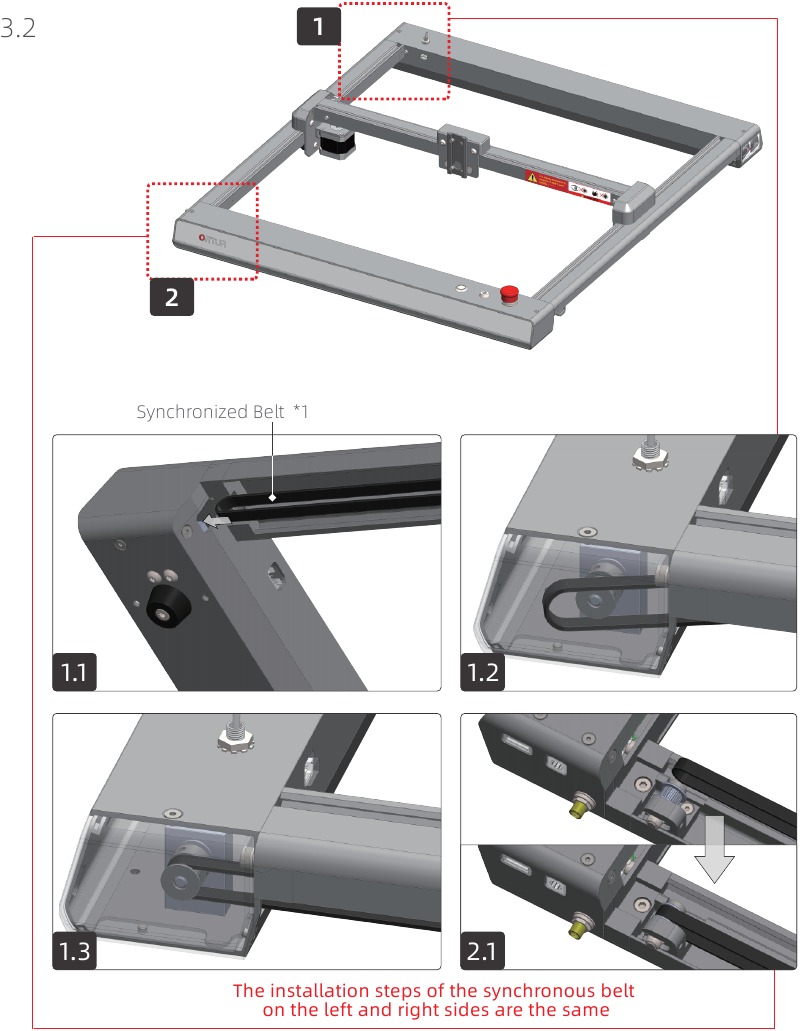

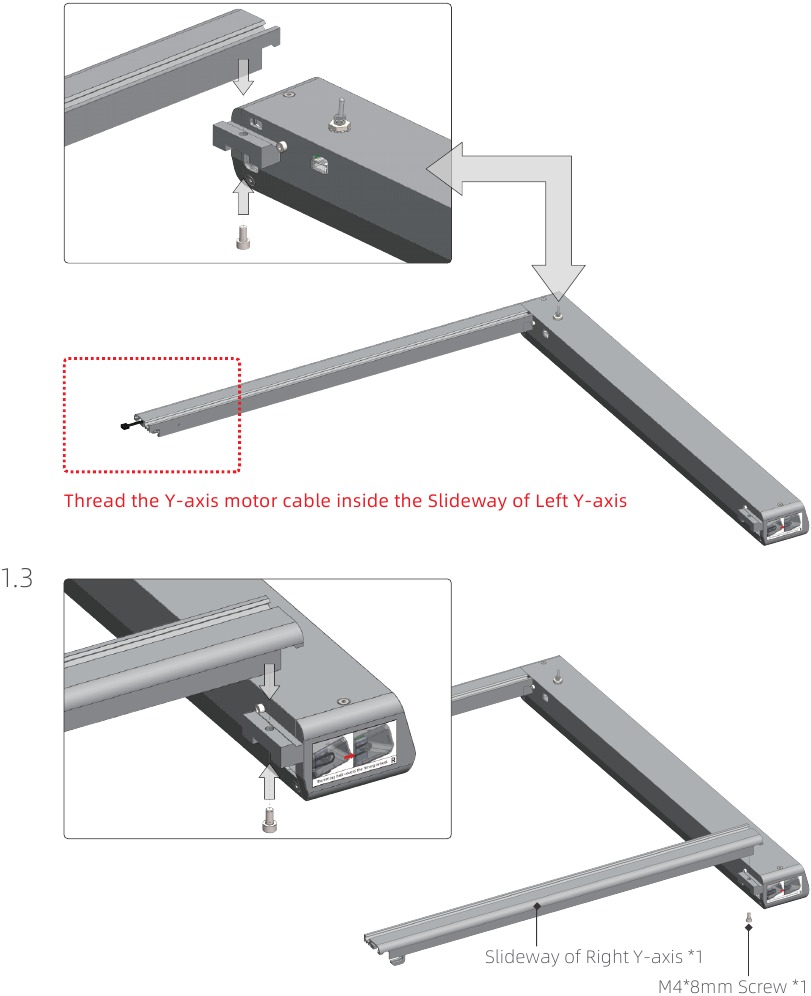

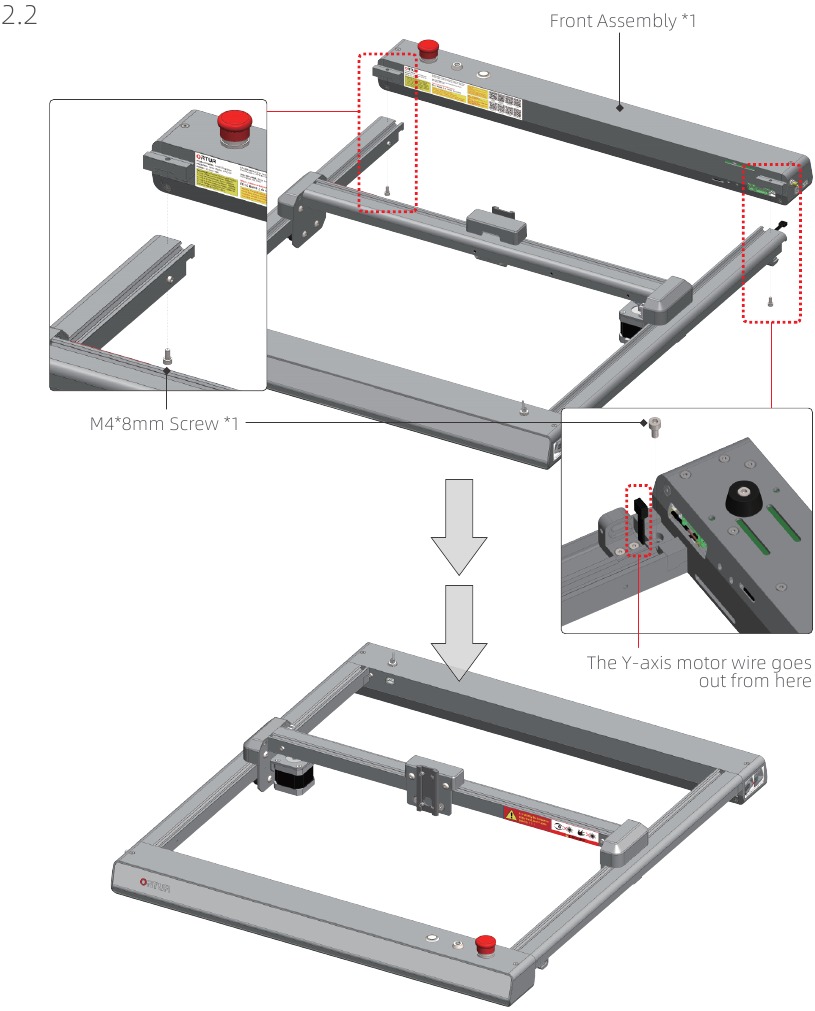

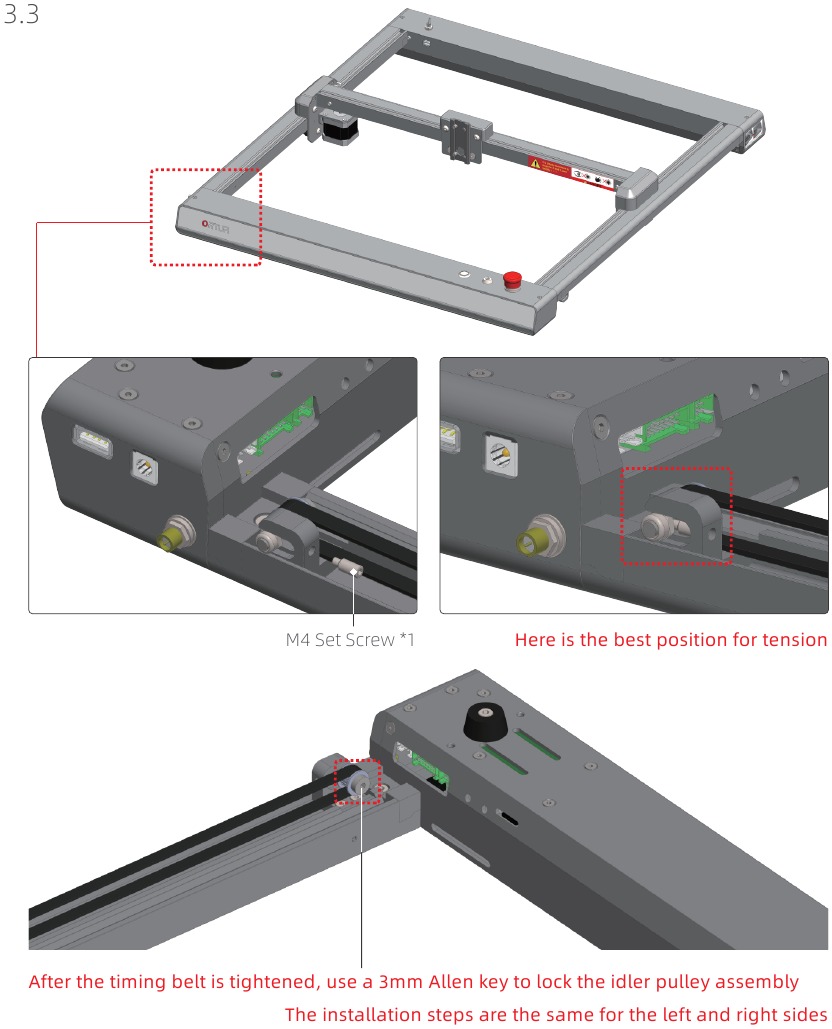

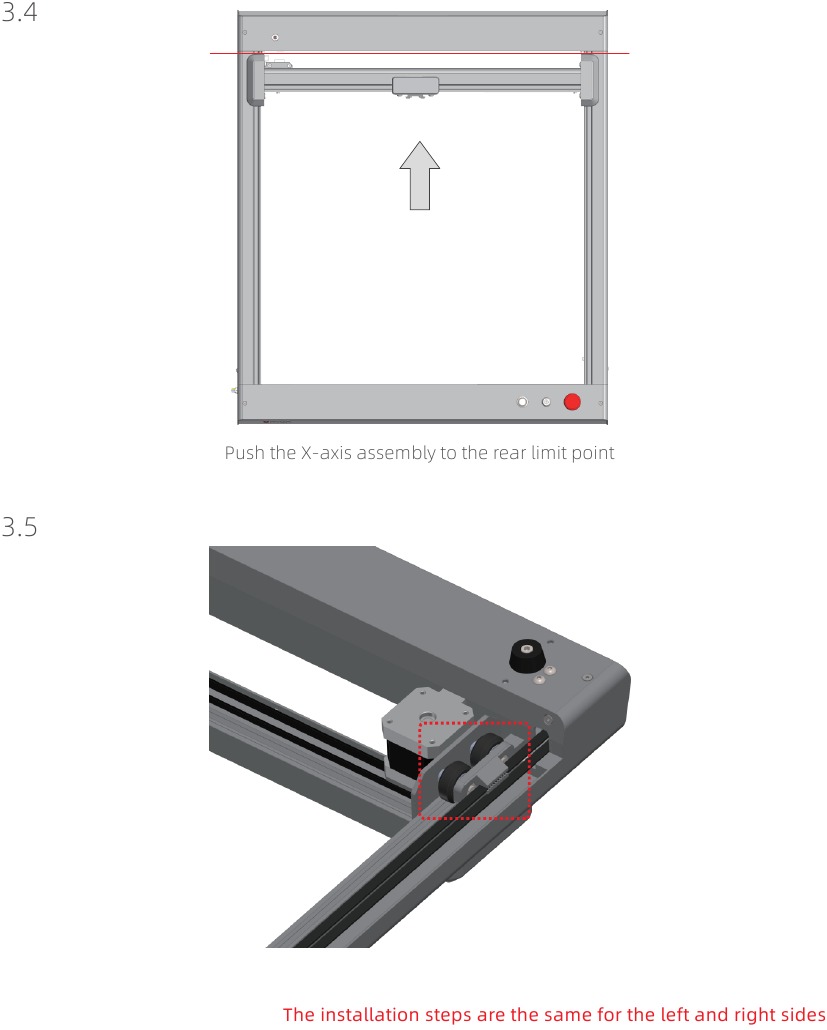

De machine monteren

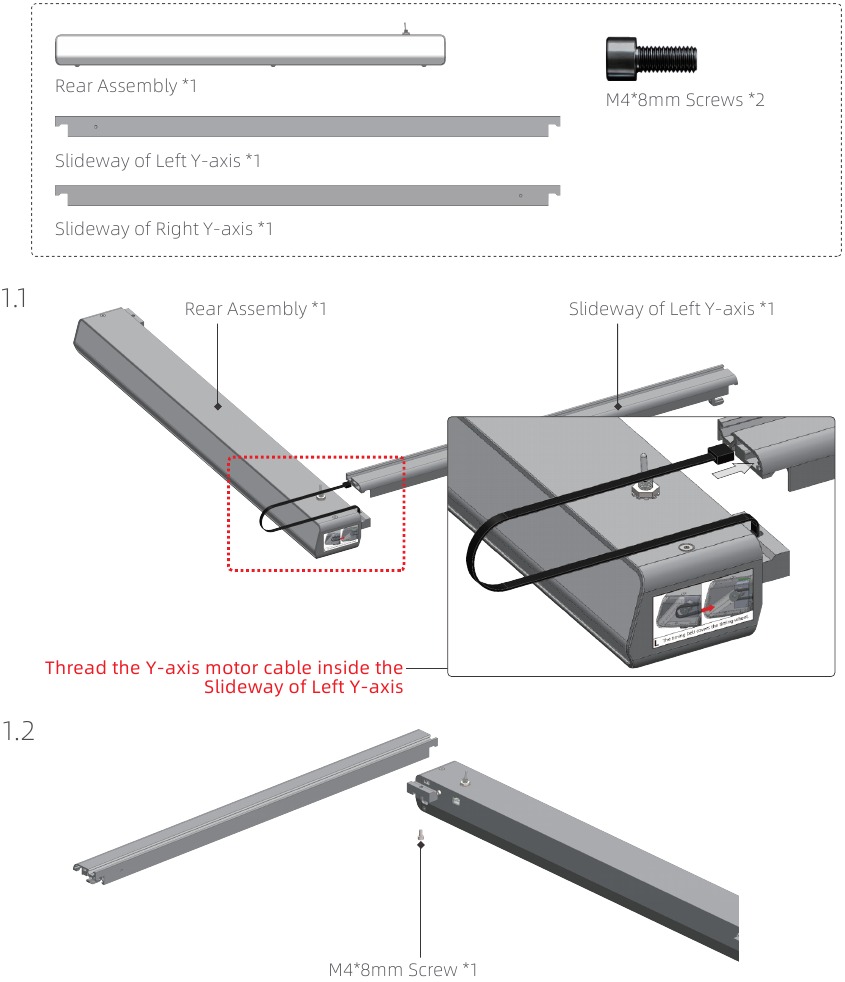

1. U hebt de volgende onderdelen nodig

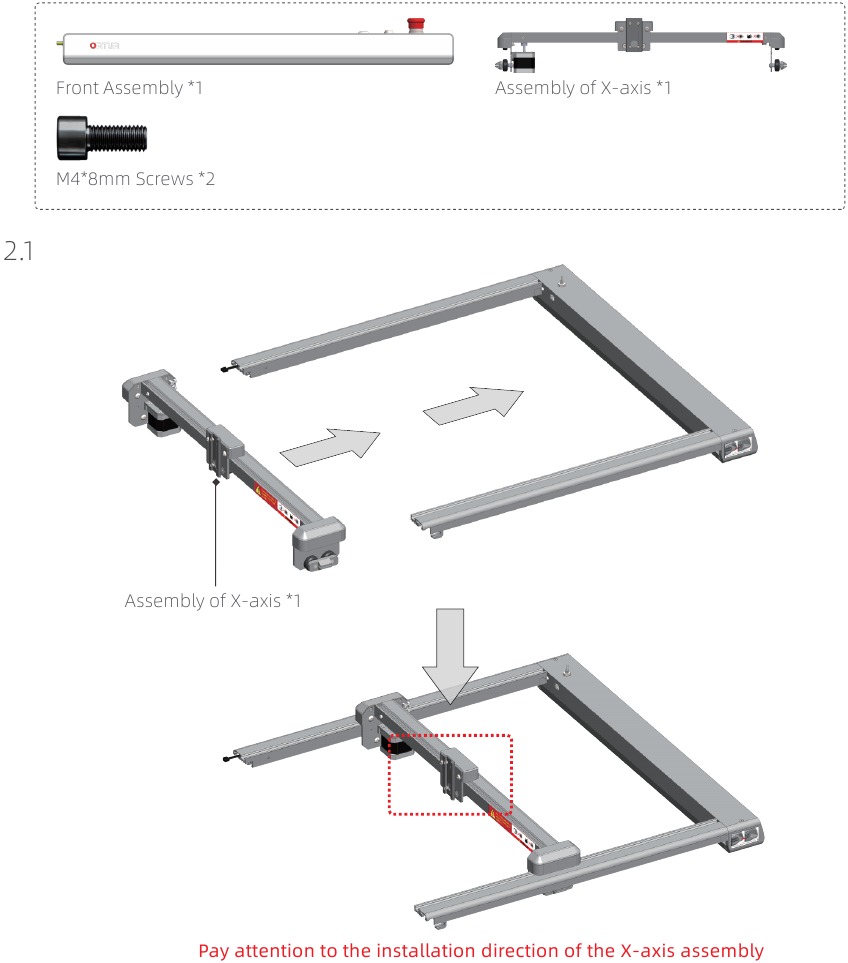

2. U hebt de volgende onderdelen nodig

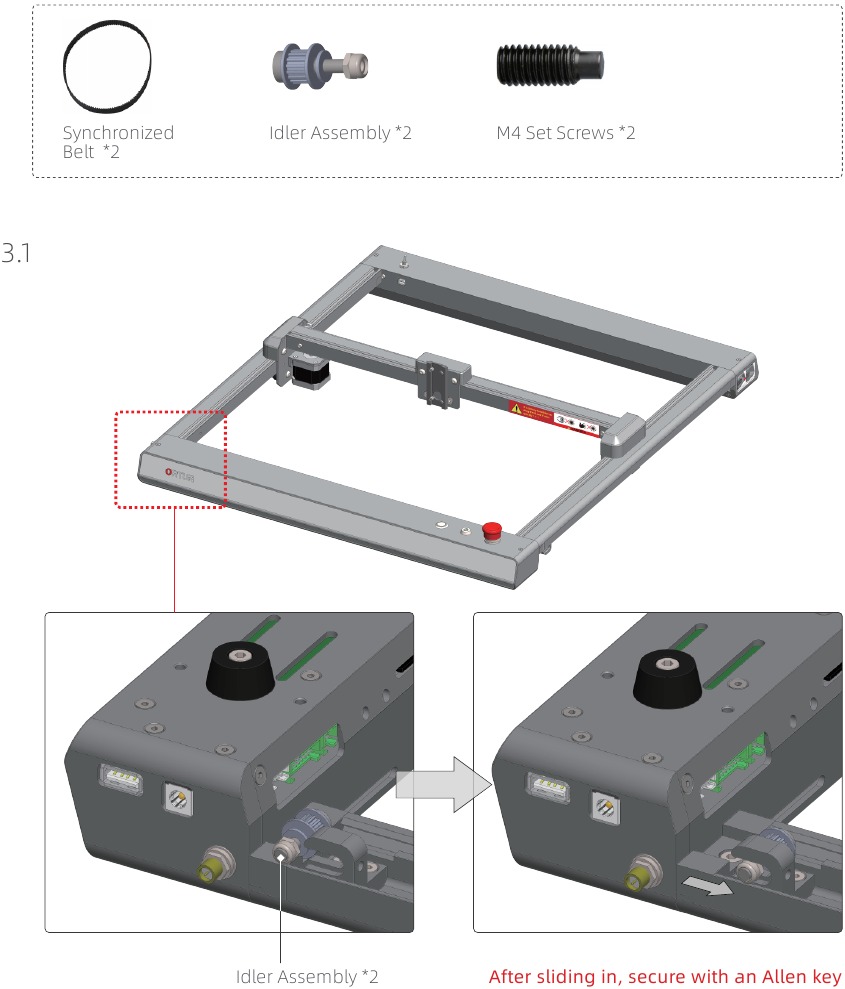

3. U hebt de volgende onderdelen nodig

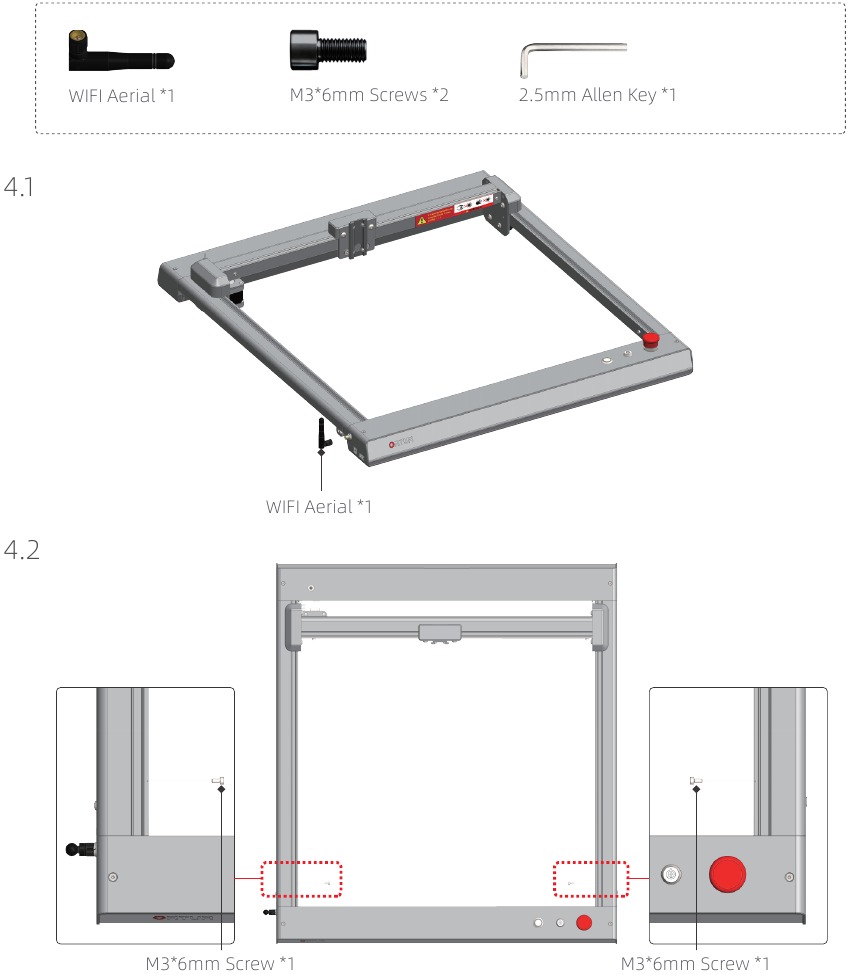

4. U hebt de volgende onderdelen nodig

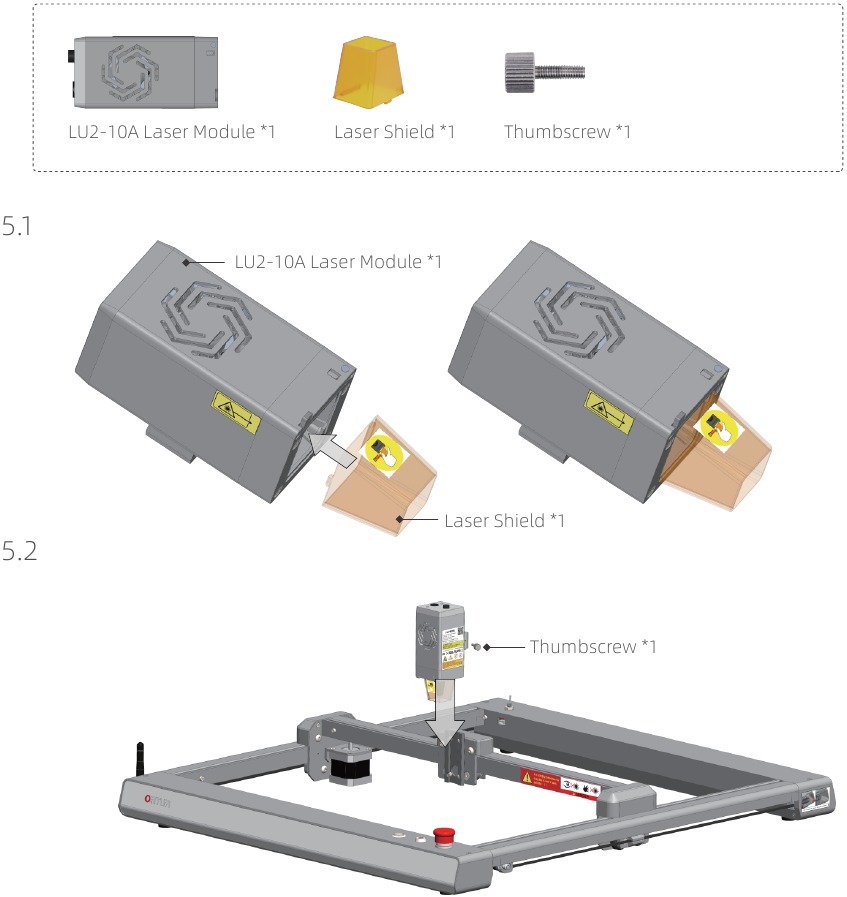

5. U hebt de volgende onderdelen nodig

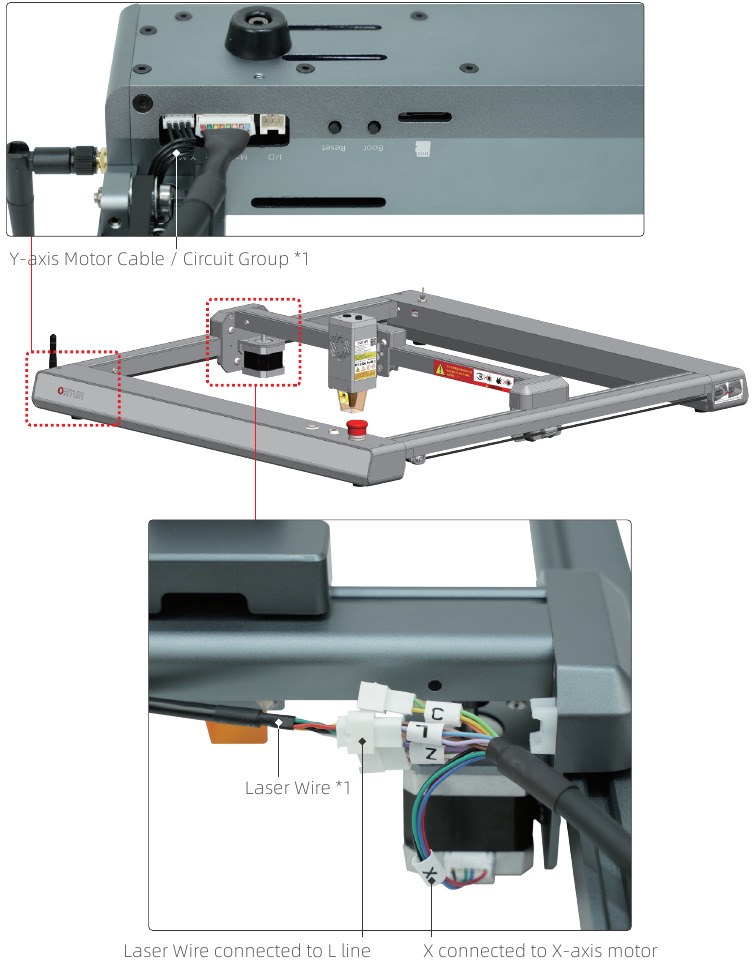

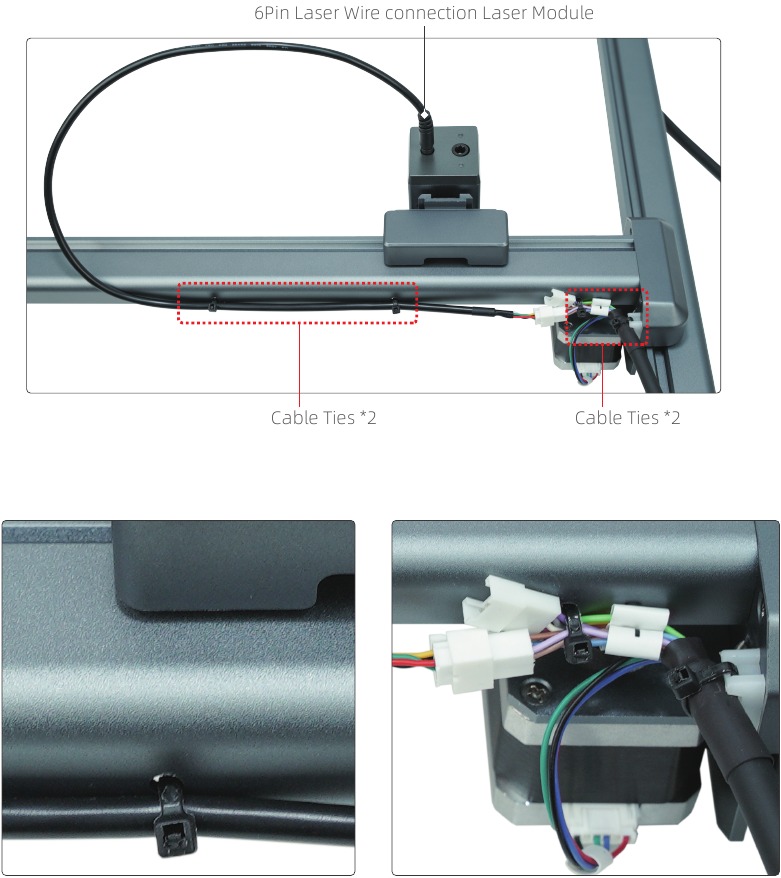

Draad aansluiten

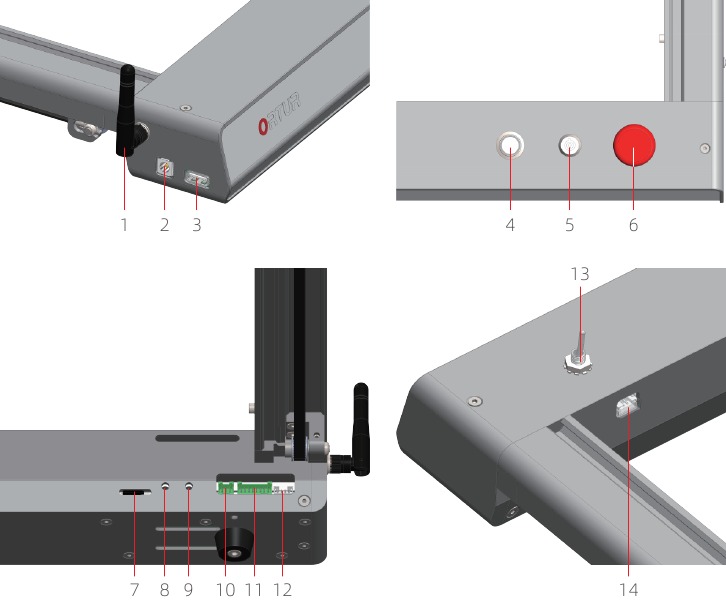

Poortbeschrijving

1. WIFI-antenne
2. Stroomingang
3. USB-poort
4. Hoofdstroomknop (statuslampje)
5. Sleutelschakelaar
6. Noodstopknop
7. TF-kaart
8. Upgrade-knop (voor het upgraden van de firmware)
9. Resetknop
10. In- en uitvoerpoorten
11. Harnasinterface
12. Y-as motorinterface
13. YRR-overdrachtsschakelaar
14. YRR-motordraadpoort

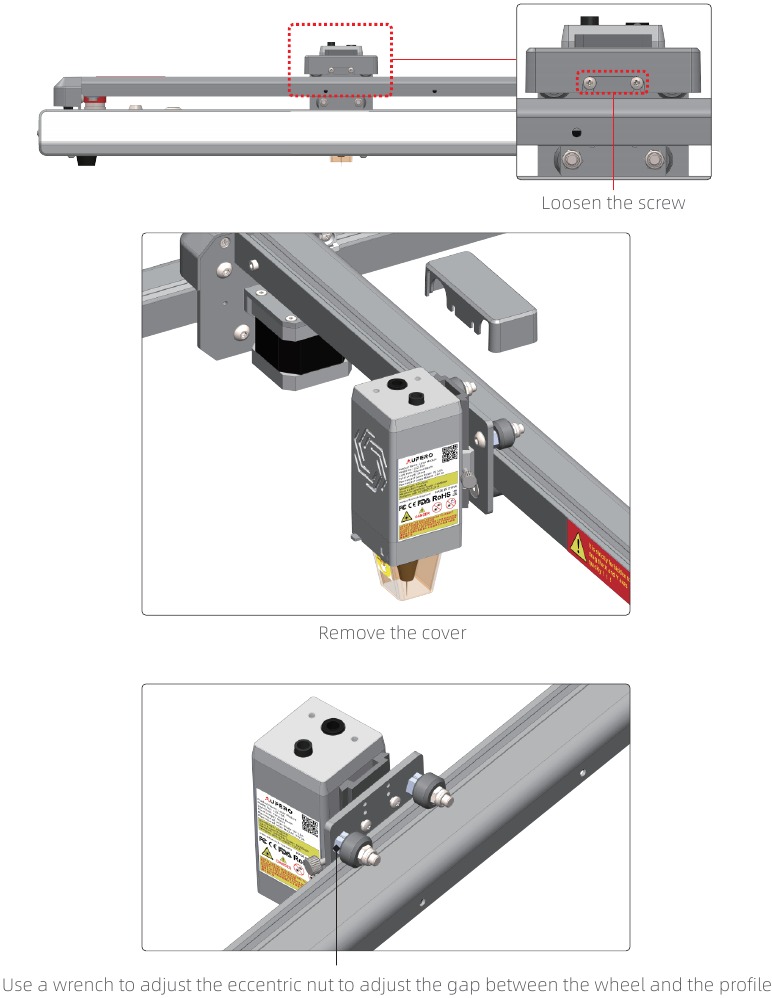

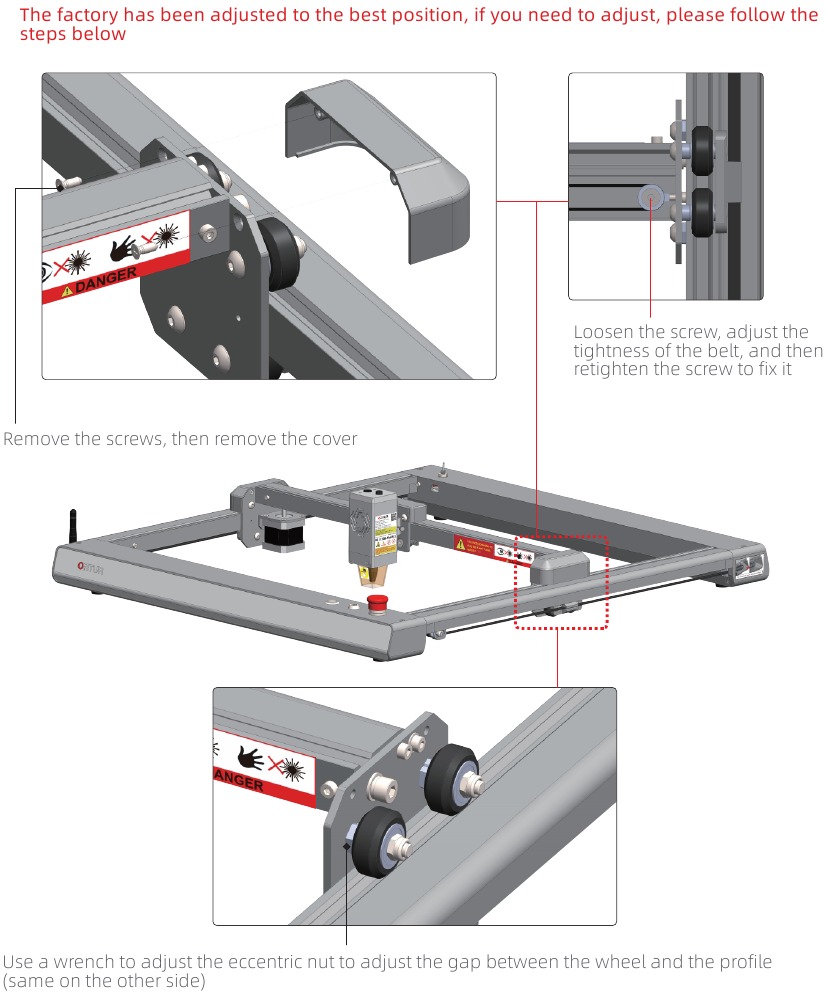

Afstelling van rollen en tandriemen

Veiligheidsrichtlijnen

1. De lasergraveerder kan laserlicht genereren. Het is ten strengste verboden om een levend lichaam onder de laseremissiepoort te plaatsen (deze poort is gemarkeerd met een geel waarschuwingsbord).
2. Patiënten met lichtgevoelige epilepsie mogen het laserapparaat niet gebruiken of benaderen.
3. Bij gebruik van de lasergraveermachine moeten de bediener en iedereen in de buurt van de machine een laserbril dragen. Gebruik de laser niet zonder oogbescherming (laserbril). Onze machines worden geleverd met een veiligheidsbril, maar extra laserbrillen kunnen in de handel worden gekocht. Vereisten voor een veiligheidsbril: golflengtebescherming 400-445 nm (+-5 nm), buitendiameter +5, minimaal L-niveau L5.
4. Wanneer de lasergraveerder werkt, moet de bediener goed opletten en deze niet alleen laten staan om te voorkomen dat het gegraveerde materiaal vlam vat. Plaats de lasergraveerder in een brandwerende omgeving en zorg voor een goede ventilatie. Indien mogelijk raden we aan om een brandblusser aan te schaffen en deze in de buurt van de machine te bewaren.
5. Gebruik de lasergraveerder in een ruimte die kan worden afgesloten met een deur, zodat de laserstraal en strooilicht niet door het raam kunnen dringen.
6. Wanneer u de lasergraveerder gebruikt, plaatst u het deurbord of het waarschuwingslicht op de deur om aan te geven dat de lasergraveerder in werking is.
7. Zorg ervoor dat er geen brandbaar materiaal in de buurt van de lasergraveerder is. We raden aan om een brandwerende mat onder de machine te plaatsen.
8. Zorg voor een adequate omgeving bij het bedienen van de lasergraveerder. Het graveren van bepaalde materialen kan dampen genereren, die moeten worden afgevoerd door een speciale gefilterde afzuiging.
9. Wanneer de machine in werking is, mag u de laserstraal niet aanraken of met andere voorwerpen aanraken, wat ernstig lichamelijk letsel of straalreflectie kan veroorzaken. Raak de radiator niet aan, u kunt uw lichaam en handen verbranden wanneer de lasergraveerder net stopt met werken.
10. Laat kinderen of tieners de lasergraveerder niet alleen gebruiken (vooral kinderen onder de 14 jaar). Toezicht van een volwassene is te allen tijde vereist.
11. Voor commercieel gebruik is het gebruik en de registratie bij regelgevende instanties en professionele organisaties verplicht.
12. Het bedrijfstemperatuurbereik van de machine is -15℃ ~ 30℃.
13. Er is een groot brandrisico wanneer de laser het gegraveerde object bestraalt. Als de laser graveerder in werking is, moet deze te allen tijde worden verzorgd door de bekwame bediener, die weet hoe hij een brandblusser moet gebruiken, zodat onverwachte situaties op tijd kunnen worden aangepakt.

Als u technische problemen heeft met onze machine, hebben we een 24-uurs klantenserviceteam dat het probleem snel zal oplossen. Bezoek ons ticketsysteem op https://ortur.tech/support of stuur ons een e-mail op support@ortur.tech
Er is ook een QR-code om te scannen om naar de webpagina van het ticketsysteem te gaan.

Referenties

• - Ortur-klantenondersteuning

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Ortur Laser Master 3 Handleiding
