SRL Solar handleiding
Inleiding
Het zonneklepje en de samenstelling zijn, eenmaal voltooid, klaar om op verschillende activa te worden aangesloten en kunnen ook op verschillende batterijen worden aangesloten. Het doel van dit document is om te helpen bij het succesvol instellen van de zoneregelaar die zich in de zonnedoos bevindt.
Deze instelling kan worden bereikt door op afstand toegang te krijgen met behulp van een smartapparaat via een Bluetooth-verbinding. De Bluetooth-naam van de regelaar moet overeenkomen met het activanummer dat is toegewezen aan de zonneklepjesamenstelling.
Het apparaat aansluiten en instellen
Zorg ervoor dat in eerste instantie slechts één zonnepaneel is ingeschakeld voor aansluiting en installatie voordat u de volgende inschakelt. Hierdoor kunt u de juiste zoneregelaar en het bijbehorende wagenparknummer instellen.
Download de Victron Connect die dit symbool heeft.
Zorg ervoor dat uw Bluetooth is ingeschakeld en open de applicatie, zoek in Apparatenlijst – Lokaal – zoek naar SmartSolar ***** MPPT 75/10.
Selecteer de apparatuur die u wilt instellen en wacht terwijl deze verbinding maakt. Voer de standaard pincode in – 000000 en wacht nogmaals terwijl deze verder verbinding maakt.
Als er een prompt verschijnt om de firmware bij te werken, klik dan op Ja.

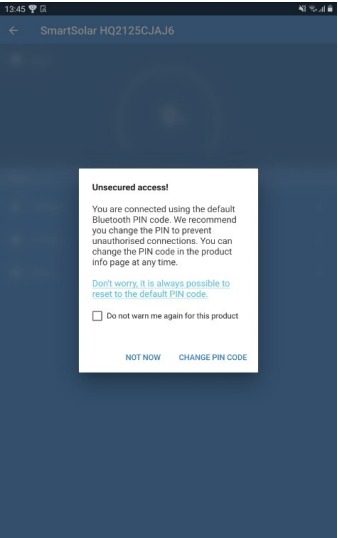

U krijgt dan dit bericht te zien, waarin u de mogelijkheid krijgt om de pincode van het apparaat te wijzigen.
Selecteer Pincode wijzigen en wijzig deze in het wagenparknummer dat aan de zonne-assemblage is verstrekt – alle cijfers in het wagenparknummer beginnen met een 0, omdat het een pincode van 6 cijfers moet zijn.

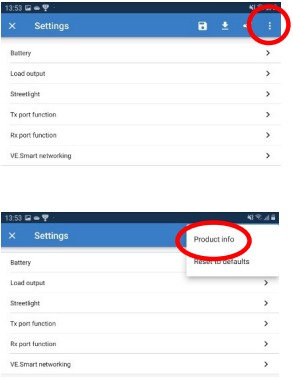

Selecteer instellingen in de rechterbovenhoek van het scherm, gevolgd door de 3 inline stippen in de rechterbovenhoek, gevolgd door Productinfo.

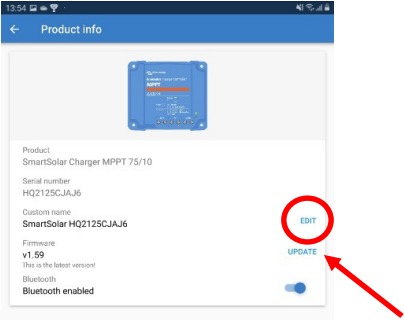

In Productinfo moet de bovenste aangepaste naam worden gewijzigd door op Bewerken te klikken.
Wijzig de naam van dit apparaat zodat deze overeenkomt met het wagenparknummer dat is verstrekt aan de zonne-assemblage, inclusief eventuele letters en cijfers.

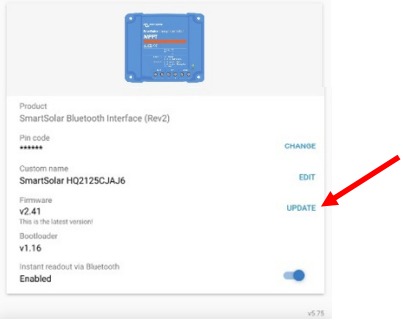

Op deze pagina is het een goede gewoonte om beide updates te selecteren om ervoor te zorgen dat alle firmware up-to-date is.

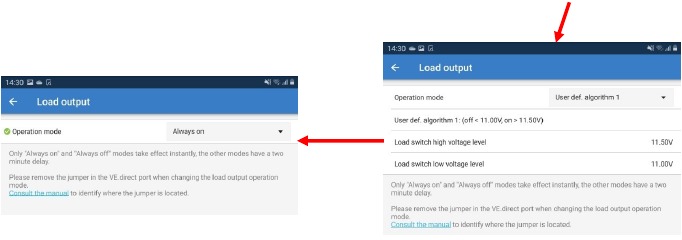

Selecteer Belastinguitgang en zorg ervoor dat de bedrijfsmodus ook op Altijd aan is ingesteld.
Zodra dit is voltooid, navigeert u terug naar de instellingenpagina.
De laatste stap is het invoeren van alle batterij-informatie om ervoor te zorgen dat de batterij optimaal wordt opgeladen.

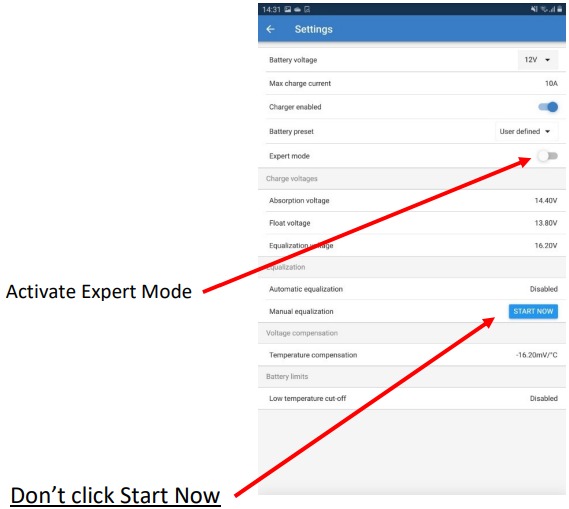

Selecteer Batterij om de volgende lijst weer te geven -
Gebruik de volgende tabel om deze pagina in te vullen op basis van welke batterij met dit systeem wordt gebruikt.
| Yellow Top SRL-batterij | AGM 12/100 | |
| Maximale laadstroom -? | 10a | 10a |
| Laadspanningen | ||
| Absorptiespanning -? | 14.4-14.8V | 14.1-14.4V |
| Drijfspanning -? | 13.5V | 13.5-13.8V |
| Equalisatiespanning -? | 16.V | 14.1-14.4V |
| Bulk | ||
| Offset voor opnieuw opladen -? | 0.4V | 0.4V |
| Absorptie | ||
| Absorptieduur 0 (adaptief of vast)? | adaptief | adaptief |
| Maximale absorptietijd -? | 6 uur | 8 uur |
| Staartstroom -? | 2.0a | ≤ 3a |
| Equalisatie | ||
| Equalisatiestroompercentage -? | 8% | 8% |
| Automatische egalisatie - (periodiek / uitgeschakeld)? | uitgeschakeld | 3 maanden |
| Equalisatiestopmodus - (Auto / Vaste tijd)? | Auto | Auto |
| Maximale equalisatieduur -? | 1u 0m | 1u 0m |
| Spanningscompensatie | ||
| Temperatuurcompensatie -? | -16mV/°C | -25mV/°C |
| Batterijlimieten | ||
| Afsluiting bij lage temperatuur - (inschakelen / uitschakelen)? | Uitschakelen | Uitschakelen |
Navigeer terug naar het startscherm en de gegevens worden automatisch opgeslagen.
Ten slotte moet u verbinding maken met het Global Link-apparaat dat zich in de zonnedoos bevindt. Dit gebeurt opnieuw via Bluetooth met behulp van de Victron Connect-app met de standaard pincode 000000
Selecteer Pincode wijzigen en wijzig deze in het wagenparknummer dat aan de zonne-assemblage is verstrekt – alle cijfers in het wagenparknummer beginnen met een 0, omdat het een pincode van 6 cijfers moet zijn.

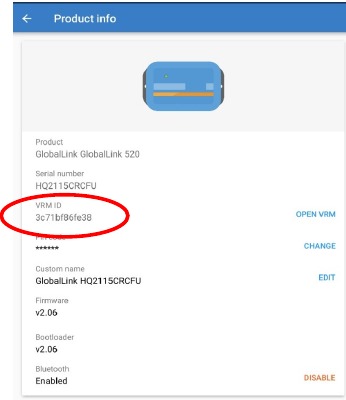

Navigeer door instellingen en Productinfo om de VRM-ID te vinden.
Deze ID moet aan Technical worden verstrekt, samen met het wagenparknummer waarmee deze is geassocieerd.
Soms kan het even duren voordat de globale link verbinding maakt en een VRM-ID geeft.
Wijzig de naam van dit apparaat zodat deze overeenkomt met het wagenparknummer dat is verstrekt aan de zonne-assemblage, inclusief eventuele letters en cijfers.
Zorg ervoor dat het juiste waarschuwingslabel is bevestigd aan de binnenkant van het zonneklepje, afhankelijk van de instelling van de batterijgegevens – Yellow Top SRL-batterij / AGM.
De installatie is nu voltooid
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download SRL Solar handleiding
