RidgeMonkey HUNTER 750 Handleiding
HET ASSORTIMENT
HUNTER 750
VOERBOOT
RM469
INBEGREPEN:
1 x Hunter 750 Voerboot
1 x Hunter 750 Voerbootcontroller
2 x Hunter 750 Voerbootbatterij
1 x Vault 30W USB-C-oplader
1 x Draagtas
HUNTER 750
VOERBOOT
HI VIZ
RM942
INBEGREPEN:
1 x Hunter 750 Voerboot Hi-Viz
1 x Hunter 750 Voerbootcontroller
2 x Hunter 750 Voerbootbatterij
1 x Vault 30W USB-C-oplader
1 x Draagtas
HUNTER 750
ECHO EDITION
VOERBOOT
RM943
INBEGREPEN:
1 x Hunter 750 Voerboot Echo Edition
1 x Hunter 750 Voerbootcontroller
2 x Hunter 750 Voerbootbatterij
1 x Hunter 750 Echoloodmonitor
1 x Verstelbare steun voor banksticks
1 x Vault 30W USB-C-oplader
1 x Draagtas
HUNTER 750
ECHO EDITION
VOERBOOT
HI VIZ
RM944
INBEGREPEN:
1 x Hunter 750 Voerboot Hi-Viz Echo Edition
1 x Hunter 750 Voerbootcontroller
2 x Hunter 750 Voerbootbatterij
1 x Hunter 750 Echoloodmonitor
1 x Verstelbare steun voor banksticks
1 x Vault 30W USB-C-oplader
1 x Draagtas
Opmerking: vanwege voortdurende ontwikkeling kunnen bijgesloten accessoires afwijken

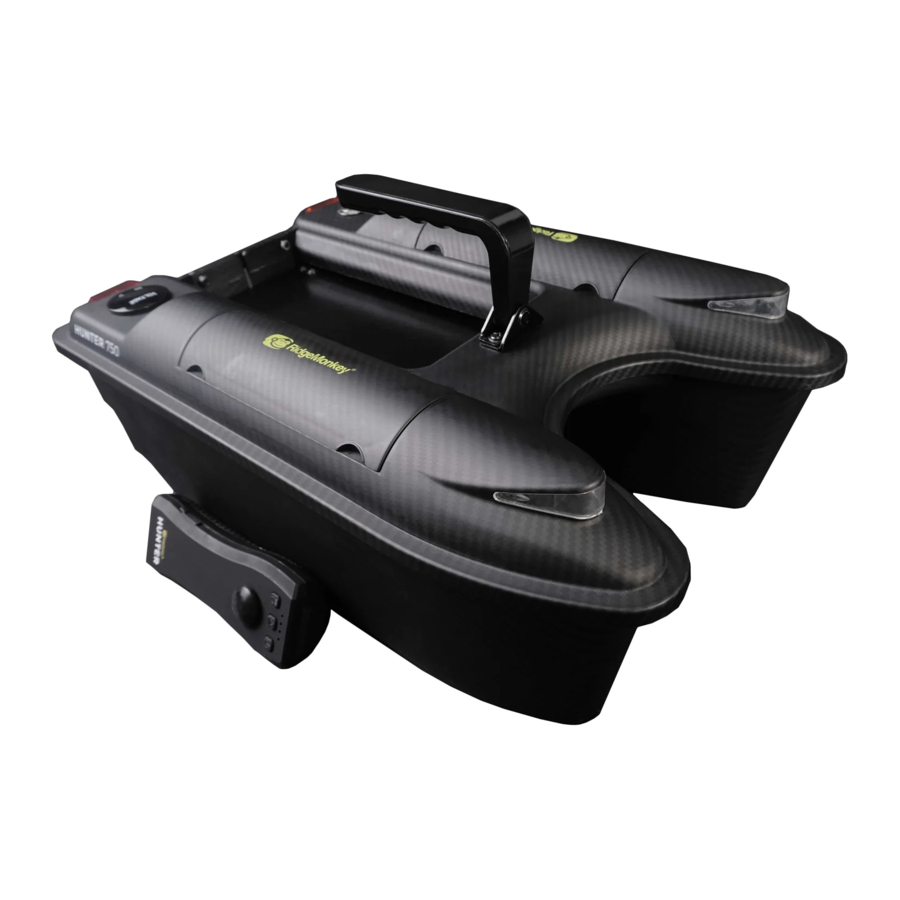

Hunter 750 Voerboot
De Hunter 750 is licht van gewicht met slechts 2,5 kg inclusief twee lithium-polymeerbatterijen. Het compacte ontwerp is ideaal voor alle vissers, hoewel het echt tot zijn recht komt voor vissers die korte sessies vissen en op zoek zijn naar een rig en aas op een aantal van die moeilijk bereikbare plaatsen, van kanalen tot binnenzeeën. Het kleine formaat en het lage gewicht van de Hunter 750 betekent dat hij niet alleen gemakkelijk te vervoeren is, maar ook net zo eenvoudig in te zetten is, zelfs voor degenen die misschien een voerboot willen gebruiken, maar er vanaf zien omdat ze een lange afstand met hun uitrusting moeten lopen.
Als een eerste volledig van bovenaf te laden voerboot in de branche, is het niet langer nodig om eronder te rommelen en je beaasde rig van onderaf in de hopper te steken, dankzij het slimme ontwerp van het aasafgiftesysteem dat tot 1 kg aas kan bevatten. De superstille dubbele motoren zijn voorzien van ingebouwde wierbeschermers, terwijl het slanke ontwerp ervoor zorgt dat hij met gemak door het water snijdt. De ingebouwde verlichting aan de voor- en achterkant zorgt voor een gemakkelijke aanpak, aflevering en terugkeer van je stekken 's nachts.
Dankzij een ingebouwde, goed zichtbare batterijvermogensmeter weet je nooit zeker hoeveel stroom je nog hebt. Twee lithium-polymeerbatterijen worden standaard meegeleverd en een andere primeur in de industrie is de mogelijkheid om de op maat gemaakte RidgeMonkey-batterijen op te laden via USB-C, die een gemiddelde oplaadtijd hebben van 2,5 uur per batterij van leeg naar volledig opgeladen.
De water- en stofbestendige IP55-afstandsbediening met één hand betekent dat je je geen zorgen meer hoeft te maken over het achterlaten van je handset op die natte nachten of je geen zorgen hoeft te maken over condensatie. De afstandsbediening is ergonomisch ontworpen met zijn rubberen grip en heeft een gemakkelijk te gebruiken duimstick en 3 knoppen, waardoor hij uiterst eenvoudig te gebruiken is. De afstandsbediening wordt opgeladen via USB-C en heeft een LED-vermogensmeter en is getest tot een bereik van 200 m. Wordt geleverd met een draagtas.
Hi-Viz
De boot heeft een nieuwe, goed zichtbare (Hi-Viz) styling die bestaat uit de kenmerkende RidgeMonkey-kleurstelling, met donkere details. Dit maakt het zeer effectief voor het lokaliseren op afstand, bij weinig licht en tegen donkere achtergronden. Als gevolg hiervan lijkt het silhouet van de boot lichter wanneer het van onderaf wordt waargenomen, waardoor het in wezen 'tegenschaduwt', effectiever dan donkerdere boten, tegen de heldere hemel om het discreter te laten opgaan.
Echo Edition
Het enorme nieuwe voordeel van het ingebouwde echolood stelt de gebruiker in staat om fysiek precies te zien wat er zich onder de oppervlakte afspeelt, waardoor het nog gemakkelijker wordt om verborgen kenmerken te vinden, diepteveranderingen in kaart te brengen, nauwkeurig een precieze plek te beazen en zelfs de vissen zelf te lokaliseren. Door deze baanbrekende functie in de romp van de boot te integreren, is het echolood permanent ondergedompeld onder het oppervlak, wat ervoor zorgt dat de metingen niet worden beïnvloed door golven, klotsen of wassing.
Met een standalone oplaadbare echoloodmonitor, waardoor het gemakkelijker dan ooit is om een duidelijk beeld te krijgen van wat er onder water gebeurt. Het eenvoudige ontwerp met 4 knoppen zorgt ervoor dat je gemakkelijk door de reeks aanpasbare opties en functies kunt navigeren, zodat je het systeem kunt instellen op een manier die het beste bij je past en bij je visstijl. Een handige verstelbare steun voor banksticks maakt rechtstreeks verbinding met de handset, zodat je zelfs een handsfree display kunt instellen, zodat je de boot zelf eenvoudig kunt aansturen met de ergonomische afstandsbediening met één hand, terwijl je de lijn gemakkelijk kunt bedienen vanuit je molen in de andere hand. Beide handsets zijn water- en stofbestendig, wat betekent dat je je geen zorgen hoeft te maken over condensatie of het achterlaten ervan op die natte nachten. Ze zijn ook beide oplaadbaar via dezelfde ingang van USB-C, wat betekent dat het erg snel en gemakkelijk is om deze handsets op te laden.

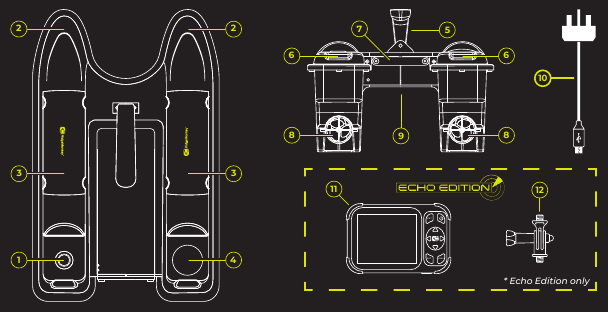

IDENTIFICATIE VAN ONDERDELEN
- Aan/uit-knop
- Voorlichten
- Batterijklep
- Vermogensmeter
- Draaghandvat
- Achterlichten
- Lijnbevestigingsarm
- Propellerwierbeschermers
- Hopper
- 30W USB-C-oplader
- Echoloodmonitor*
- Verstelbare steun voor banksticks*
- Aan/uit-knop
- Hopper openen/sluiten
- Verlichting aan/uit
- Duimstickcontroller
- LED-vermogensmeter
- USB-C-stroomingang
- Duimlipje
- XT60-uitgang
- LED-oplaadindicator
- 30W USB-C Power Delivery-ingang
FUNCTIES

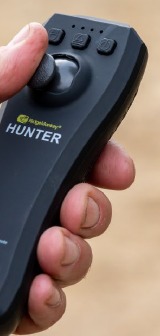

VOERBOOTCONTROLLER:
- Interne antenne
- IP55 water- en stofbestendig
- Ergonomisch ontwerp
- Rubberen grip
- Gemakkelijk te manoeuvreren duimstick
- Maximaal bereik 200 m
- 1000 mAh-batterij met LED-vermogensmeter
- USB-C oplaadbaar
BOOTFUNCTIES:
- Lichtgewicht, compact en hydrodynamisch ontwerp
- Eerste hopper met bovenlader voor zowel rig als aas
- Ultrastille dubbele motoren
- Cruise control/automatische rijfunctie
- Ingebouwde propellerwierbeschermers
- Voor- en achterlichten
- LED-batterijvermogensmeter
- Maximaal bereik 200 m
- Geleverd met 30W USB-C-oplader
ECHOLOODMONITOR:
- 3,5 inch LCD-scherm
- IP66 water- en stofbestendig
- Aanpasbare diepte, gevoeligheid en weergave
- Visdetectie-, diepte- en batterij bijna leeg-alarmen
- ¼ inch statiefschroefdraad
- Maximaal bereik 200 m
- 1500 mAh interne batterij
- USB-C oplaadbaar
VOERBOOTBATTERIJ X2:
- Eerste USB-C Power Delivery oplaadbaar in de branche
- Capaciteit (x2): 11,1 V 5Ah/55,5 Wh
- Geschatte oplaadtijd: 2,5 uur
BATTERIJEN

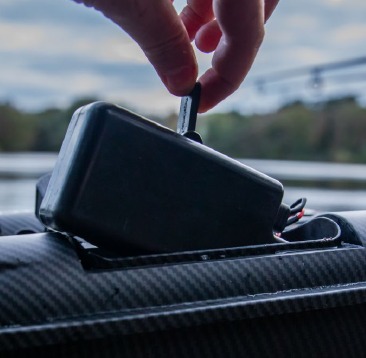

HOE BATTERIJEN TE BEVESTIGEN/VERWIJDEREN:
Verwijder de batterijklep op de boot en trek het rubberlipje gemarkeerd met "out" op de batterij eruit. Steek de bedrade stekker in de batterijaansluiting en plaats de batterij terug in de boot voordat je de batterijklep terug op de boot plaatst. Om de batterijen te verwijderen, zorg je ervoor dat de stroom naar de boot is uitgeschakeld en verwijder je de batterijklep op de boot. Til de batterij eruit met behulp van het duimlipje aan de bovenkant van de batterij en verwijder voorzichtig de stekker uit de aansluiting op de batterij.
HOE VOERBOOTBATTERIJEN OP TE LADEN:
Verwijder de rubberen aansluiting op de batterij gemarkeerd met Type-C in/out en steek de USB-C-kabel in de poort met behulp van de meegeleverde Power Delivery-oplader. Schakel de netvoeding in. Tijdens het opladen knippert de LED rood. Zodra de batterij volledig is opgeladen, blijft de LED groen branden.
Laad de batterijen alleen op met behulp van de USB-C Power Delivery-poort. Probeer NIET de batterijen op te laden via de oranje XT60-uitgang. Risico op brand of explosie.
AFSTANDSBEDIENING
DE AFSTANDSBEDIENING OPLADEN:
Verwijder de rubberen dop aan de linkerkant van de afstandsbediening en steek de USB-C-kabel in de poort, met behulp van de meegeleverde Power Delivery-netadapter en kabel. Schakel de netvoeding in. Tijdens het opladen knippert een of meer van de stroomindicator-leds. De afstandsbediening is volledig opgeladen wanneer alle vier de stroomindicator-leds constant branden.
DE AFSTANDSBEDIENING IN-/UITSCHAKELEN:
Houd de aan/uit-knop (rechts) op de afstandsbediening 3 seconden ingedrukt. De blauwe stroommeter-leds op de afstandsbediening lichten in volgorde op totdat deze volledig is ingeschakeld en de lampjes effen blauw van kleur zijn.
Om de afstandsbediening uit te schakelen, houdt u de aan/uit-knop (rechts) 3 seconden ingedrukt. De blauwe stroommeterlampjes op de afstandsbediening gaan in volgorde uit totdat alle stroommeter-leds uit zijn. De afstandsbediening is nu uitgeschakeld.
DE AFSTANDSBEDIENING AAN DE BOOT KOPPELEN:
Schakel de afstandsbediening in volgens de vorige instructies. Houd de lichtknop (links) op de afstandsbediening lang ingedrukt totdat de batterijlampjes van de afstandsbediening van links naar rechts knipperen. Schakel de boot in en wacht tot de lampjes stoppen met knipperen.
De boot is nu gekoppeld aan de afstandsbediening.
WERKING
DE BOOT IN-/UITSCHAKELEN:
Druk op de zilveren aan/uit-knop linksachter op de boot, de lampjes knipperen en gaan dan uit, de stroommeter geeft het huidige bootvermogen in de batterijen weer, de boot is nu ingeschakeld.
Om de boot uit te schakelen, drukt u nogmaals op de zilveren aan/uit-knop op de boot en de boot wordt nu uitgeschakeld.
DE STROOMMETER VAN DE BOOT AFLEZEN:
Wanneer de boot volledig is opgeladen, moet de stroommeter tussen 12,4 V en 12,7 V aangeven; wanneer deze daalt tot ongeveer 9 V, zijn de batterijen volledig leeg.
De boot is uitgerust met een ingebouwde onderbreking, dus als de boot onder de vereiste spanning komt, wordt deze uitgeschakeld om ervoor te zorgen dat de batterijen niet beschadigd raken door volledige ontlading van de batterij.
Wanneer er 9,7 V batterij is, knipperen de bootlampjes 3 keer per 30 seconden totdat de batterijen na ongeveer 10 minuten volledig leeg zijn.
DE HOPPER OPENEN/SLUITEN:
Om de hopper te openen, drukt u eenvoudigweg op de middelste knop op de afstandsbediening.
De hopper gaat open en zowel de voor- als achterlichten knipperen twee keer.
Zorg ervoor dat de hopper volledig gesloten is voordat u hem met aas vult. Om dit te doen, tilt u eenvoudigweg de hopperklep omhoog naar de romp van de boot en drukt u, terwijl u deze nog steeds omhoog duwt, eenmaal op de middelste knop van de afstandsbediening.
De hopperklep komt in positie en is nu gesloten en stevig op zijn plaats.

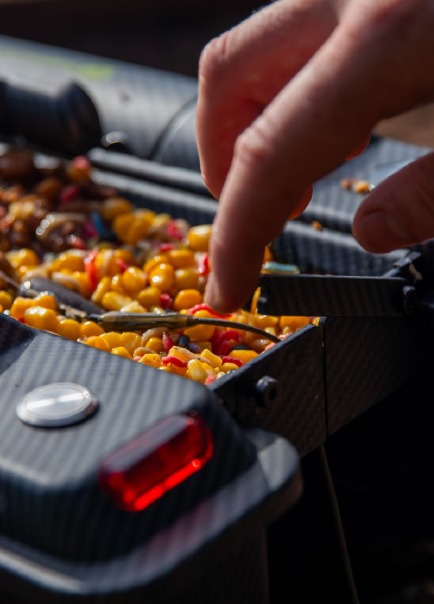

DE BOOT LADEN MET AAS EN LIJN:
Plaats, terwijl de hopper gesloten is, het gewenste aas in de bovenkant van de boothopper. Til de achterste lijnbevestigingsarm op (zie diagram) en zodra uw rig in de hopper is geplaatst, plaatst u uw hoofdlijn/onderlijn door de achterste groef en zet u deze vast door de lijnbevestigingsarm weer op zijn plaats te vergrendelen.
Dit zorgt ervoor dat uw hoofdlijn/onderlijn niet van positie verandert als deze onder spanning komt te staan tijdens het varen van de boot in positie.
BESTUREN:
Gebruik de thumbstick-controller op de afstandsbediening en duw de thumbstick naar voren om vooruit te bewegen, naar achteren om achteruit te rijden, naar links om naar links te draaien en naar rechts om naar rechts te draaien.
AUTOMATISCH RIJDEN:
Houd de thumbstick 5 seconden in de voorwaartse positie om automatisch rijden in te schakelen. Stuur met input van links en rechts. Om automatisch rijden te annuleren, trekt u de thumbstick naar achteren.

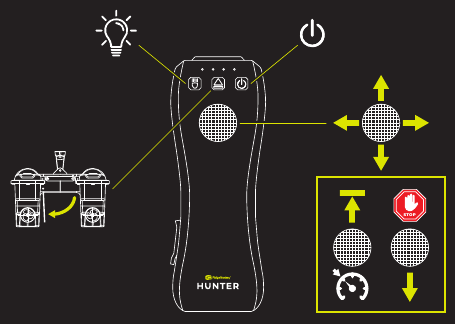

LAMPEN IN-/UITSCHAKELEN:
Druk één keer op de lichtknop (zie diagram) om de voor- en achterlichten van de boot in te schakelen. Om de lampen uit te schakelen, drukt u eenvoudigweg eenmaal op de lichtknop en de bootlampen worden nu uitgeschakeld.
ECHOLOD-MONITOR
OPLADEN:
Sluit de USB-C-poort aan op een 5V-voeding. Zodra de bliksemschicht groen wordt, is deze volledig opgeladen
ALGEMEEN:
Aan/uit-knop = aan/uit
Menu = toegang tot de menuopties
D-pad = omhoog/omlaag/links/rechts scrollen
ENT = enter, zoom de sonardisplay ESC = sluit instellingen af
IN-/UITSCHAKELEN:
Houd de aan/uit-knop ingedrukt
MENUNAVIGATIE:
Tik op de menuknop om door de hoofdcategorieën te scrollen
(sonar - setup - geavanceerd)
Gebruik de D-pad om te navigeren
Druk op ENT om wijzigingen te bevestigen
Druk op ESC om af te sluiten
SONAR:
Gevoeligheid:
Hoeveel terugkerende echo's ('onderwatergeluid') worden weergegeven op het scherm. Pas aan naar uw voorkeur.
Dieptebereik/bovengrens/ondergrens:
Pas het bereik aan dat wordt weergegeven op de Y-schaal van de grafiek (diepte) van de bovenkant (bovengrens) tot de onderkant (ondergrens). Pas aan naar uw voorkeur.
Vissymbolen/diepte:
Schakel de symbolen (en diepte) in/uit die echosignalen weergeven die de aanwezigheid van vissen suggereren. Pas aan naar uw voorkeur.
Dieptecursor:
Schakel een horizontale lijn met een digitale weergave die de cursordiepte weergeeft in/uit. Pas aan naar uw voorkeur
Simulator:
Schakel een gesimuleerde animatie met de huidige weergave-instellingen in/uit.
INSTALLEREN:
Achtergrondverlichting:
Verhoog of verlaag de helderheid van het scherm. Pas aan naar uw voorkeur.
Volume:
Verhoog of verlaag het volume van de luidspreker. Pas aan naar uw voorkeur.
Eenheden:
Wijzig de meeteenheden voor de diepte en temperatuur. Pas aan naar uw voorkeur
Grafieksnelheid:
Versnel of vertraag hoe snel de grafiek wordt bijgewerkt en het echosignaal weergeeft. Pas aan naar uw voorkeur.
Visalarm:
Schakel het alarm in/uit (en pas de grootte van het gedetecteerde object aan) om te waarschuwen voor de aanwezigheid van potentiële vissen. Pas aan naar uw voorkeur.
Dieptealarm:
Schakel het alarm in/uit (en pas de minimumdiepte aan) om te waarschuwen voor de detectie van de minimumdiepte die wordt bereikt. Pas aan naar uw voorkeur.
Batterijalarm:
Schakel het alarm in/uit (en pas de minimale batterijspanning aan) om te waarschuwen voor de detectie van een lage batterijspanning. Pas aan naar uw voorkeur.
Transparantie:
Verhoog of verlaag de transparantie van het menuvak. Pas aan naar uw voorkeur.
GEAVANCEERD:
Kieloffset:
NIET VEREIST. Compenseert de digitale diepte-uitlezing met een ingestelde afstand vanaf de waterlijn.
Opmerking: deze instelling is niet vereist omdat de transducer van de Hunter 750 Echo Edition is bevestigd.
Sonargrafiekmodus:
Wijzig van een 'Witte achtergrond', 'Blauwe achtergrond' of 'Grijswaarden'-kleurinstelling. Pas aan naar uw voorkeur.
Oppervlaktehelderheid:
Schakel het filter in/uit (en pas de gevoeligheid aan) dat de effecten van interferentie van ruis van oppervlakte rommel vermindert. Pas aan naar uw voorkeur.
Ruis onderdrukking:
Schakel het filter in/uit (en pas de gevoeligheid aan) dat de effecten van interferentie van nabijgelegen geluidsbronnen vermindert. Pas aan naar uw voorkeur.
Taal:
Wijzig de weergavetaal voor het menu. Pas aan naar uw voorkeur.
TIPS:
Pas in ondiep water onder 5 ft - de gevoeligheid aan op 70% en het dieptebereik op 0-3 meter (0-9 voet) of stel in op automatisch bij het werken in ondiepe watergebieden.
Afhankelijk van de gekozen instellingen wordt de dichtheid van het signaal dat naar de transducer wordt teruggestuurd, weergegeven door de tint of kleur van de grafiek. Hoe donkerder de grijstint (of meer geel/oranje), hoe dichter/harder het gereflecteerde object is. Hoe lichter de grijstint (of meer blauw/rood), hoe minder dicht/zachter het gereflecteerde object is. Deze meting is handig bij het observeren van de golvende contouren van de grafiek om het onderwaterterrein beter te begrijpen.
De levensduur van de batterij van de monitor is afhankelijk van de gekozen instellingen. Het aanpassen van instellingen zoals het verminderen van de helderheid van de 'Achtergrondverlichting' kan de levensduur van uw batterij verlengen.
REINIGING, ONDERHOUD EN OPSLAG
Veeg af met een zachte, vochtige doek en zorg ervoor dat het product volledig droog is voordat u het opbergt. Bewaar op een koele, droge plaats met losgekoppelde batterijen en losjes opgerolde kabels. Voer minstens één keer per drie maanden een volledige batterij laad-/ontlaadcyclus uit om te voorkomen dat de levensduur van de batterijen wordt verkort. Als er waarschijnlijk langdurige opslag plaatsvindt tussen gebruik, raden we aan om op te slaan op ongeveer 50% van de volledige lading. Bewaar de batterijen nooit voor langere tijd leeg, omdat dit onomkeerbare schade kan veroorzaken - breng zo snel mogelijk een kleine oplaadbeurt aan.
GEBRUIKSAANWIJZINGEN
- Gebruik de Hunter 750 niet in zout water. Gebruik de Hunter 750 voerboot niet in ruwe, onstuimige omstandigheden of op afstanden van meer dan 200 meter om het risico op totaal verlies te vermijden.
- Trek bij het loskoppelen van de batterijen of oplader aan de versterkte stekker. Trek niet direct aan de flexibele kabel.
- Probeer de boot- of afstandsbedieningsbatterijen niet op te laden bij temperaturen boven 35°C/95°F of onder 5°C/41°F. Als u dit wel doet, vervalt uw garantie en kan dit leiden tot permanente schade aan de interne lithiumcellen van het apparaat.
- Zorg er altijd voor dat beide batterijen dezelfde laadstatus hebben. Vermijd het mengen van opgeladen en ontladen batterijen. Indien nodig en relevant voor de vorige opmerking, kan de Hunter 750 worden gebruikt met een enkele batterij die is aangesloten op het stroomcircuit. Zorg er echter altijd voor dat beide batterijen op hun plaats zitten om een gelijkmatig ballast te bieden en laad beide batterijen zo snel mogelijk volledig op om de spanningsbalans te herstellen.
- Gebruik dit product en alle meegeleverde accessoires uitsluitend voor het beoogde doel.
- Open de afgesloten romp van de boot niet en wijzig dit product of de meegeleverde accessoires op geen enkele manier. Als u dit wel doet, vervalt uw garantie.
HOOGSPANNING – RISICO OP BRAND OF ELEKTRISCHE SCHOK
- Laad de Hunter 750 batterijen alleen op met behulp van de USB-C Power Delivery-poort en een geschikte USB-C-stroomadapter.
- Probeer de batterijen NIET op te laden via de oranje XT60-uitgangspoort.
- Blijf dit product niet gebruiken als een onderdeel ervan beschadigd raakt. Buiten bereik van kinderen bewaren.
- In geval van brand: isoleer, indien mogelijk, veilig de stroomtoevoer en zoek onmiddellijk hulp bij de relevante hulpdiensten.
- In geval van elektrische schok: isoleer veilig de netvoeding en zoek onmiddellijk medische hulp.
CONTACT OPNEMEN
Voor vragen of opmerkingen over onze producten kunt u het contactformulier op ridgemonkey.co.uk gebruiken of een e-mail sturen naar info@ridgemonkey.co.uk of nl@ridgemonkey.co.uk en een van onze ervaren teamleden zal zo snel mogelijk reageren.
U kunt ons ook schrijven naar:
RidgeMonkey Group Ltd, PO Box 289, Widnes, WA8 2FP, England.
of
S&G Trading NW Ltd Netherlands Branch, Postbus 60100, 1320 AC Almere, Holland.
