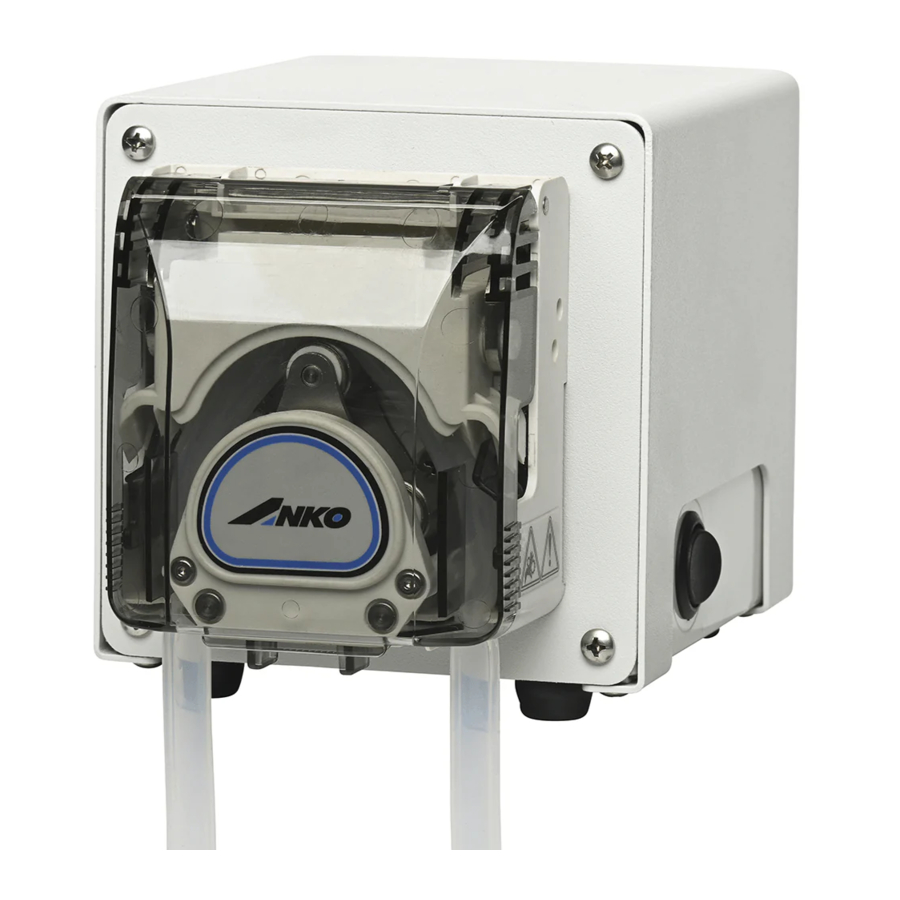

anko CUBE, Laboratory Series Handleiding

SPECIFICATIES

Algemene specificaties

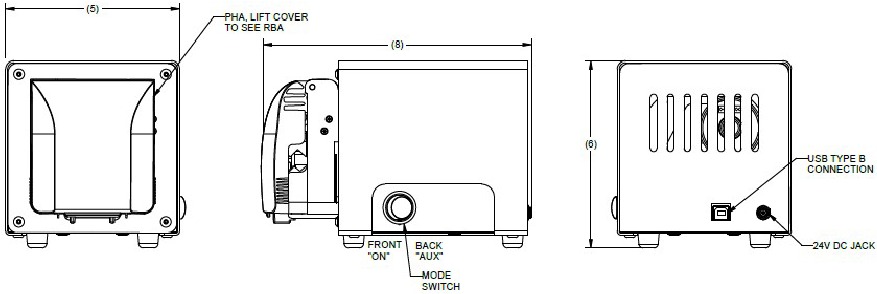

Afmetingen

INSTALLATIE

• Als u voor de pomp staat, draait de rollenassemblage met de klok mee. De inlaat- (zuig-)zijde bevindt zich aan de linkerkant van de pompkop en de uitlaat- (pers-)zijde bevindt zich aan de rechterkant.
• Monteer de pomp op een vlakke, droge locatie dicht bij het injectiepunt. Om de tegendruk op het systeem te minimaliseren, houdt u de persslang zo kort mogelijk.
• De aanbevolen locatie is boven de hoogte van de oplossingtank. Als u de pomp lager monteert dan de oplossingtank, wordt de oplossing door de zwaartekracht toegevoerd en ontstaat er een installatie met "overstroomde aanzuiging". In dit scenario moet een afsluitklep of ander apparaat worden geïnstalleerd om de toevoer van de oplossing naar de pomp te stoppen tijdens onderhoud aan de pomp.
• In installaties met druk moet een terugslagklep worden gebruikt op het injectiepunt om mogelijke terugstroming te voorkomen.
• Monteer de pomp niet direct boven een open oplossingtank, omdat chemische dampen de pomp kunnen beschadigen.
• De spanning en frequentie van de stroomvoorziening moeten hetzelfde zijn als aangegeven op het specificatielabel van het apparaat.
• De omgevingstemperatuur mag niet hoger zijn dan 40 °C (104 °F) en er moet voldoende luchtstroom zijn.

WERKING

Het falen van de buis kan ertoe leiden dat er vloeistof uit de pomp wordt gesproeid. Neem passende maatregelen om de bediener en de apparatuur te beschermen. De slangen moeten periodiek worden gecontroleerd op scheuren, barsten, sneden of slijtage.

Gebruik alleen door de fabriek goedgekeurde slangen van de daarvoor bestemde slangklasse. Onjuiste slangen kunnen de prestaties nadelig beïnvloeden of de pomp beschadigen.

Bedieningselementen

Alle pompen zijn uitgerust met een tuimelschakelaar die aan de zijkant van de pomp is gemonteerd. Controleer altijd of de schakelaar in de daarvoor bestemde OFF-stand staat voordat u de pomp op een stroombron aansluit.
3-weg tuimelschakelaar - Voor eenheden die zijn uitgerust met een 3-weg tuimelschakelaar is links (naar de pompkop) de ON-modus op volle snelheid, het midden is OFF en rechts (naar de achterkant van de pomp) is EXTERNAL/AUX.
Potentiometer - Modellen met variabele snelheid zijn uitgerust met een potentiometer met één of 10 windingen om de pompsnelheid te regelen. Getimede doseermodellen zijn uitgerust met een potentiometer met 10 windingen voor de regeling van de ON-tijdinstelling.
Momentary Button - Getimede doseermodellen zijn uitgerust met een Momentary Button (kortstondige knop) om de ON-tijdinstelling te testen voor kalibratiedoeleinden.

De doorvoer aanpassen

De doorvoer wordt geregeld door de motorsnelheid, die wordt aangepast via een potentiometer (indien aanwezig) of via een digitaal terminalemulatieprogramma voor modellen die zijn uitgerust met de seriële bedieningsfunctie.
Vaste snelheid - Er is geen aanpassing van de doorvoer.
Variabele snelheid - De doorvoer wordt geregeld door de motorsnelheid met een potentiometer of via digitale bedieningselementen. De snelheden zijn instelbaar van ongeveer 5% tot 100%. Indien uitgerust met een 4-20mA-bedieningsoptie, varieert de pompsnelheid naarmate de amplitude van het speciale ingangssignaal verandert. Indien uitgerust met een seriële bedieningsoptie, varieert de pompsnelheid door aanpassingen die via uw terminalemulatieprogramma worden gemaakt.
Getimede dosering - ON TIME wordt ingesteld via een bedieningsinterface tot de maximale doseertijd van het model. Wanneer de 3-weg tuimelschakelaar in de EXTERNAL/AUX-stand staat, doseert de pomp eenmaal per signaal gedurende de geselecteerde ON TIME.
Seriële bediening - Zie paragraaf Externe bedieningen.

Externe bedieningen

Seriële bediening

1. Met de 3-weg tuimelschakelaar in de middelste stand, zet u het apparaat aan met behulp van de meegeleverde DC-voedingskabel. Sluit het apparaat aan op de pomp met een USB-B-kabel.

2. Schakel met de 3-weg tuimelschakelaar het apparaat naar de rechter- of externe beheermodus EXTERNAL/AUX.

3. Als u een Windows^®-apparaat gebruikt, gaat u naar "Apparaatbeheer" en zoekt u uw COM-apparaten. Identificeer de COM-naam die aan het seriële apparaat is gekoppeld. Het wordt weergegeven met een naam zoals "COM1", "COM2" of "COM3".
4. Open een terminalemulatieprogramma dat compatibel is met seriële apparaten, zoals PuTTY. Als u PuTTY gebruikt, navigeert u naar Session > "Connection Type" (Verbindingstype) > Radio Button (keuzerondje) "Serial" (serieel). Selecteer niet Connections > Serial (Verbindingen > Serieel).
5. Voer de COM-naam van het apparaat in onder Serial Line (Seriële lijn). Voer de volgende instellingen in en open vervolgens de verbinding.
   Seriële instellingen

   Speed	9600 baud
   Data Bits	8
   Stop Bits	1
   Parity	Geen
   Flow Control	Geen
   Serial Line	COM Name Ex: "COM1" (COM-naam bijv.: "COM1")

6. Typ "?" in de console voor uw beschikbare commando's:

   G	Neem de controle over de PWM-snelheid
   g	Geef de controle over de PWM-snelheid vrij
   +	Verhoog de snelheid met 1%
   -	Verlaag de snelheid met 1%
   Sx	Stel de snelheid in op nummer, x is 0 tot 100
   s	Stel de snelheid in op 0
   O	Stel de snelheid in op het laatst opgeslagen nummer
   o	Stel de snelheid in op 0 en sla de laatste snelheid op
   R	Huidige ingestelde snelheid
   r	Gedetecteerde snelheid
   V	†Motorrichting met de klok mee
   v	†Motorrichting tegen de klok in
   Q	Uniek ID-nummer

Externe start/stop

Voor pompmodellen die zijn uitgerust met externe start/stop, werkt deze functie door het ontvangen van een droog contactsignaal en is bedoeld om te worden aangesloten op een droge contactschakelaar. De ingang heeft geen polariteit. Er is geen spanning toegestaan op het ingangssignaal. De pomp wordt geactiveerd en draait terwijl de schakelaar gesloten is en wordt gedeactiveerd en stopt wanneer de schakelaar opent.
Om deze functie te activeren, installeert u het paar draden van het droge contactschakelingsapparaat in het aansluitblok (Afbeelding 3). Zet de 3-weg tuimelschakelaar in de "rechter" stand om de pomp in de EXTERNAL/AUX-modus te zetten. De pomp werkt nu alleen wanneer hij een gesloten contactsignaal ontvangt. Om terug te keren naar lokale bediening, zet u de tuimelschakelaar in de "linker" of interne bedieningsstand.

4-20mA-bediening

Voor modellen die zijn uitgerust met een 4-20mA-functie, varieert de output van de pomp afhankelijk van het niveau van een binnenkomend analoog 4-20mA-signaal. De maximale output van de pomp naar het signaal is schaalbaar tussen 20% en 100%, zoals bepaald door de percentage-instelling op de potentiometer.

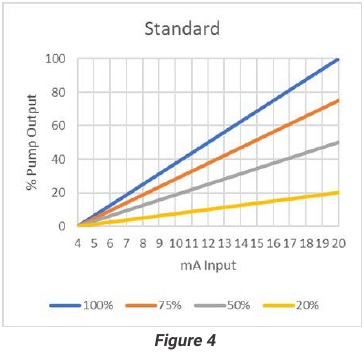

Voor standaard signaalmodellen is de minimale output ongeveer 5,0% bij 4,8mA en neemt toe in stappen van 1,0% voor elke 0,16mA tot 100% van de geschaalde output (gebaseerd op de potentiometerinstelling) wordt bereikt bij 20,0mA.

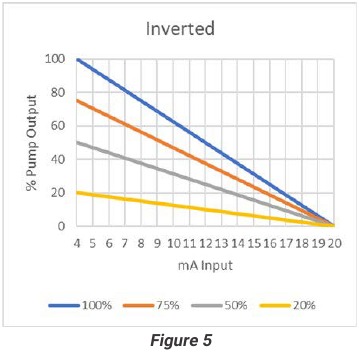

Voor modellen met een omgekeerd signaal wordt de maximale output (zoals vastgesteld door de potentiometerinstelling) bereikt bij 4,8mA en neemt, zoals hierboven, af tot nul output wordt bereikt bij 20,0mA.

OPMERKING
De lusspanning voor alle modellen mag niet hoger zijn dan 36VDC.

Om de analoge bedieningsfunctie in te stellen en te bedienen:

1. Installeer de tweeaderige kabel (de linkerkant van de terminal is positief, de rechterkant is negatief) van de 4-20mA-bron in het aansluitblok.

2. Zet de potentiometer op het gewenste schaalpercentage. Om zonder schalen te werken, zet u de potentiometer op 100%.
3. Zet de 3-weg tuimelschakelaar in de "rechter" stand om naar Afbeelding 6 EXTERNAL/AUX-modus te gaan. De pomp werkt nu alleen wanneer hij het analoge signaal ontvangt.
4. In de EXTERNAL/AUX-modus kan de pomp worden uitgeschakeld door de potentiometer op 0% te zetten.
   Om terug te keren naar de handmatige bediening van de pomp, zet u de tuimelschakelaar in de onderste ON-stand.

ONDERHOUD

Routine-inspectie

De pomp moet wekelijks worden geïnspecteerd. Inspecteer op tekenen van lekkage en vroege indicaties van mogelijk falen van de slang (bijv. zwelling, scheuren of verkleuring). Vervang versleten of beschadigde onderdelen onmiddellijk. Controleer altijd de chemische compatibiliteit en drukwaarde van de slang voor gebruik.

De slang vervangen

De pompslang moet regelmatig worden vervangen. Hoewel vervanging binnen 500 bedrijfsuren wordt aanbevolen, wordt de levensduur van de slang uiteindelijk bepaald door vele factoren, waaronder de samenstelling van de slang, de chemische samenstelling van de verpompte vloeistof, de tegendruk van het systeem, de pompsnelheid, de temperatuur en meer.

Slangaansluitingen kunnen onder druk staan. Ontlucht het systeem altijd voordat u de pomp aansluit of loskoppelt.

Slangen kunnen chemicaliën bevatten. Draag beschermende kleding, handschoenen en een veiligheidsbril wanneer u met of in de buurt van de pomp werkt.

Tijdens het installeren en verwijderen van de slang kunnen vingers ernstig bekneld raken. Wees voorzichtig en houd vingers uit de buurt van roterende onderdelen. Koppel de pomp altijd los voordat u begint met het vervangen van de slang.
Gebruik alleen de door de fabriek aangewezen slang. Onjuiste slang kan de prestaties nadelig beïnvloeden of de pomp beschadigen.
Officiële vervangingsonderdelen zijn verkrijgbaar bij: ankoproducts.com

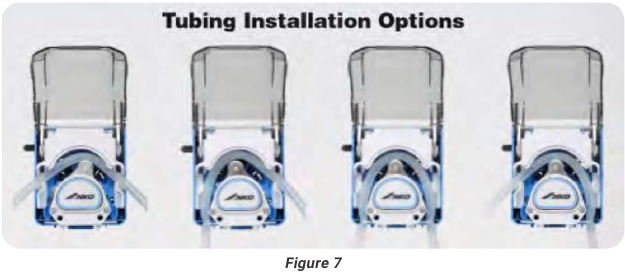

Slanginstallatie - L400-pompkoppen

1. Schakel de pomp uit en til de voorklep op.
2. Steek de slang in de opening boven de rollenunit en duw deze naar de achterkant van het kanaal.
3. Als u een slanguitgang van links naar rechts gebruikt, sluit u eenvoudigweg de klep om de slang op zijn plaats te vergrendelen.
4. Als u slanguitgangen aan de onderkant gebruikt, gebruikt u de veerbelaste borgclips in elk kanaal om de slang op zijn plaats te vergrendelen voordat u de voorklep sluit.

Slang verwijderen - L400-pompkoppen

1. Koppel de aanzuig- en persslang los van de pompslang.
2. Til de voorklep op.
3. Als u slanguitgangen aan de zijkant gebruikt, verwijdert u eenvoudigweg de slang.
4. Als u slanguitgangen aan de onderkant gebruikt, opent u de veerbelaste borgklem en trekt u de slang uit elk pompkopkanaal.

Slanginstallatie - A300-pompkoppen

Begin met een slang van minimaal 23 cm lang. Na installatie resulteert deze lengte in ongeveer 4 cm die onder beide zijden van de pompkop uitsteekt voor fittingen en hulpstukken.

1. Terwijl de pomp draait, steekt u de slang in het kanaal van de inlaat (aanzuiging) van de pompkop.

2. Leid de slang voorzichtig in de pompkop en door het kanaal van de uitlaat (pers) van de pompkop en stop vervolgens de pomp.

3. Plaats de deksel van de pompkop terug.

4. Bevestig de borgclips op de inlaat- en uitlaatslang, net onder de basis van de pompkop, om slangmigratie tijdens bedrijf te voorkomen.


Slang verwijderen - A300-pompkoppen

1. Koppel alle aanzuig- en persslangen los van de pompslang.
2. Verwijder de deksel van de pompkop.
3. Terwijl de pomp met de klok mee draait, trekt u de inlaat (linker) kant van de slang uit het pompkopkanaal. Leid de slang voorzichtig met de klok mee weg van de rollen en trek de slang uit de pompkop.

Onderhoud van de pompkop

Onderhoud van de L400-pompkop

Af en toe moet de pompkop gedeeltelijk worden gedemonteerd voor reiniging of conversie/vervanging van de rollenunit. Inspecteer de pompkop altijd op scheuren of andere zichtbare schade en zorg ervoor dat de rollen vrij draaien. Zorg ervoor dat alle reinigingsmiddelen zijn verwijderd voordat u de pompkop opnieuw monteert en de slang vervangt.

1. Verwijder de slang volgens de procedure voor het verwijderen van de slang.
2. Schakel de stroom naar de aandrijfeenheid uit.
3. Til de deksel van de pompkop op.
4. Gebruik een 1/16-inch inbussleutel om de schroeven te verwijderen waarmee de voorste brug van de pompkop is bevestigd.

5. Trek de lagerbrug en de positioneringspennen recht uit de pompkop.

6. Verwijder de drukring.

7. Verwijder de rollenunit door deze van de uitgaande as te trekken en te schuiven.


Om een nieuwe unit te installeren, voert u de bovenstaande stappen in omgekeerde volgorde uit.

Onderhoud van de A300-pompkop

1. Verwijder de slang volgens de procedure voor het verwijderen van de slang.
2. Schakel de stroom naar de pomp uit.
3. Verwijder de deksel van de pompkop.
4. Schuif de rollenunit van de motoras.
5. Verwijder de rollenunit door deze van de motoras te schuiven.

Om een nieuwe unit te installeren, voert u de bovenstaande stappen in omgekeerde volgorde uit.

PROBLEEMOPLOSSING

RETOUR EN REPARATIE

Om goederen te retourneren, gaat u naar ankoproducts.com/pages/contact-us voor een Return Material Authorization ("RMA"), waarna, indien van toepassing, de koper de defecte producten op eigen kosten kan retourneren aan ANKO. ANKO draagt de verzendkosten voor garantieproducten die vanuit onze fabriek worden verzonden. Alle vervangen onderdelen worden eigendom van ANKO. Geen enkele reparatie of vervanging verlengt de oorspronkelijke garantieperiode.

VERVANGINGSONDERDELEN & SLANGEN
Bezoek onze website voor door de fabriek geautoriseerde slangen, pompkoponderdelen en accessoires.
ankoproducts.com

VEILIGHEID

Het niet opvolgen van de instructies in deze handleiding kan leiden tot ernstig letsel of de dood.

Risico op elektrische schok. Deze pomp is alleen geschikt voor gebruik binnenshuis.

Risico op elektrische schok. Sluit alleen aan op een geaard stopcontact dat is beveiligd door een aardlekschakelaar (GFCI). Neem contact op met een gekwalificeerde elektricien als u niet kunt controleren of het stopcontact is beveiligd door een GFCI en of uw installatie voldoet aan de lokale elektrische voorschriften.

Risico op elektrische schok. Zorg er altijd voor dat de spanning op het typeplaatje van de pomp overeenkomt met de installatiespanning voordat u de pomp in een stopcontact steekt of aansluit op een elektrische voeding.

Risico op elektrische schok. Schakel altijd de stroom naar de pomp uit voordat u onderhoud of reparaties uitvoert.

Risico op blootstelling aan chemicaliën. Draag altijd beschermende kleding, inclusief handschoenen en een veiligheidsbril, wanneer u aan of in de buurt van deze pomp werkt.

Risico op blootstelling aan chemicaliën. Ontlucht altijd het systeem en laat de chemicaliën weglopen voordat u de pomp installeert of onderhoudt.

Risico op brand of explosie. Verpomp geen ontvlambare vloeistoffen.

Risico op letsel. Tijdens het installeren en verwijderen van de slang kunnen vingers ernstig bekneld raken. Wees voorzichtig en houd vingers uit de buurt van roterende onderdelen.
KENNISGEVING
Alle voorzorgsmaatregelen voor nauwkeurigheid zijn getroffen bij de voorbereiding van deze handleiding, maar ANKO PRODUCTS, INC. aanvaardt geen verantwoordelijkheid voor eventuele weglatingen of fouten die kunnen voorkomen, noch aanvaardt zij aansprakelijkheid voor eventuele schade die voortvloeit uit het gebruik van de producten in overeenstemming met de informatie in deze handleiding.
