EFILive AutoCal Handleiding

Vereisten

Beoogd publiek
Klanten die aangepaste tunes hebben gekocht van een professionele tuner die een AutoCal-apparaat heeft geleverd en basisbedieningsinstructies nodig hebben voor zowel AutoCal als de V8 Scan and Tune Tool-software.

Computerkennis
Van lezers wordt verwacht dat ze basiskennis hebben van:

• Het Windows-besturingssysteem;
• Het starten en gebruiken van Windows-applicaties;
• Navigeren door mappen met Windows Explorer.

Inleiding

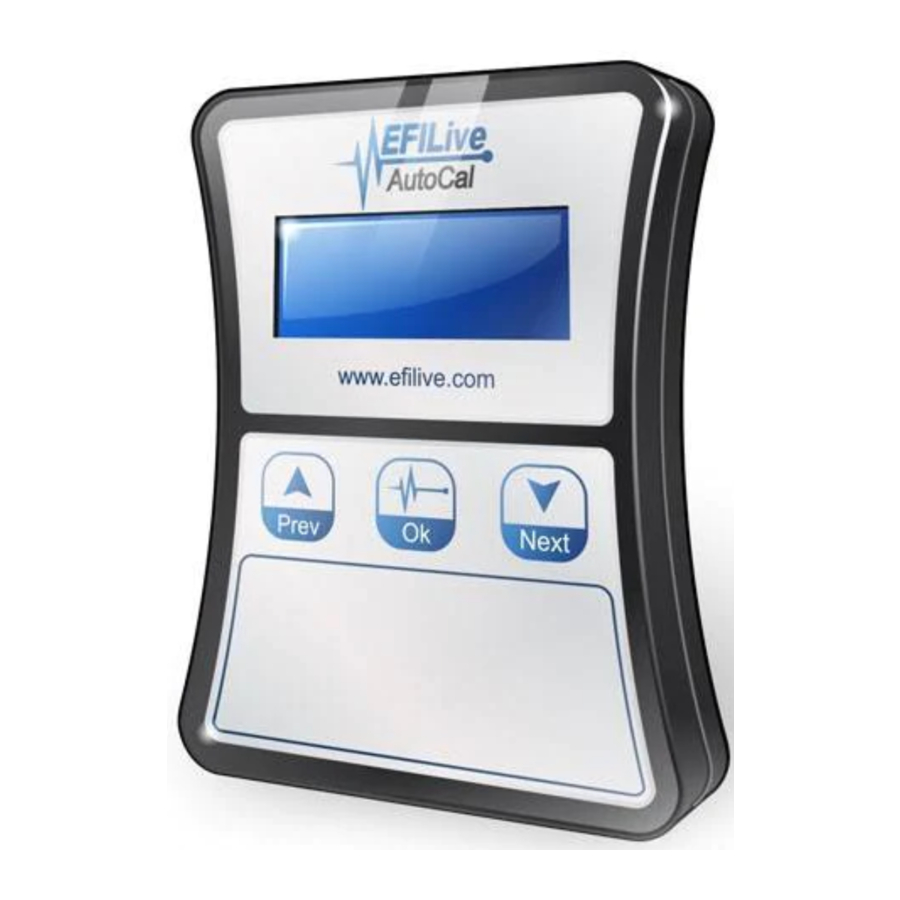

Wat is AutoCal?
Het AutoCal-apparaat van EFILive is bedoeld als een handig platform voor professionele tuners om aangepaste tunes te distribueren naar hun klanten. En voor hun klanten om gelogde gegevens te verzamelen en terug te sturen naar de tuner voor analyse. Het stelt de tuner in staat om de originele tune bij te werken en te optimaliseren zonder controllers van voertuigen van klanten te verzenden en/of te verwijderen.
AutoCal kan op verschillende manieren worden geconfigureerd om zo goed mogelijk aan te sluiten bij de operationele vereisten van uw tuner en de behoeften van hun klanten. Uw tuner kan aanvullende ondersteuningsdocumentatie verstrekken die is afgestemd op de specifieke installatie die ze gebruiken voor AutoCal.

Verschillen tussen FlashScan V2 en AutoCal
Er zijn significante verschillen tussen FlashScan V2 en AutoCal voor eindgebruikers. Het is belangrijk dat zowel de tuner als de klant van de tuner (eindgebruiker) deze verschillen begrijpen.

• Met FlashScan V2 hebben eindgebruikers de mogelijkheid om tunes te maken, bekijken en wijzigen. Met AutoCal heeft alleen de tuner die mogelijkheid.
• Tunes van meerdere bronnen kunnen worden geflasht met FlashScan V2, maar AutoCal is beperkt tot het flashen van tunes die door één tuner worden geleverd.

Een FlashScan-apparaat is vereist
FlashScan is vereist om tunes voor een AutoCal-apparaat te maken. AutoCal-apparaten kunnen geen tunes maken.

Softwarevereisten
Om bestanden van en naar uw AutoCal-apparaat en uw computer te kopiëren, moet de EFILive V8 Scan and Tune-applicatie zijn geïnstalleerd. De installatie van de software biedt ook de apparaatstuurprogramma's voor uw AutoCal-apparaat.
Om AutoCal functioneel te laten zijn, moeten de software en firmware die met uw AutoCal worden gebruikt, overeenkomen met de software en firmware die met het FlashScan V2-apparaat van uw tuner worden gebruikt. Gebruikers mogen software en firmware alleen updaten op specifiek verzoek van hun tuner. Updaten naar software- en firmwareversies die hoger zijn dan die van uw tuner, kan ertoe leiden dat uw tuner u geen ondersteuning kan bieden totdat ze updaten.
EFILive V8 Scan and Tune-software is hier te vinden:
http://www.efilive.com/downloads.html
Firmware en Bootblock worden beheerd binnen de V8 Scan and Tune-software, instructies om firmware en bootblock te upgraden zijn hier te vinden:
https://support.efilive.com/kb_article.php?ref=7243-SFGL-2949-SFGL-2949

AutoCal-functionaliteit
Standalone-modus
Lezen, flashen, loggen en wissen van codes.
Pass-thru-modus
Ondersteunde controllers lezen, loggen en flashen met behulp van de EFILive V8-software.
Log gegevens en haal foutcodes op met de V7.5-software.
AutoCal kan niet in pass-thru-modus worden gebruikt met de V7.5-software om controllers te lezen, flashen of vergrendelen.

Productinformatie voor eindgebruikers

Inhoud van de verpakking

De inhoud van uw AutoCal-product kan variëren omdat het rechtstreeks van uw tuner of onderdelenleverancier wordt geleverd. Uw AutoCal wordt minimaal geleverd met:

• EFILive AutoCal-hardwareapparaat.
• EFILive OBDII-kabel (J1962-A naar RJ45).
• EFILive USB-kabel (USB-A naar USB-B).

Licenties

Elk AutoCal-apparaat wordt geleverd met één VIN-licentie die kan worden gebruikt voor het tunen van één motor en één transmissiecontroller.
Tuners kunnen het aantal beschikbare VIN-slots beheren dat hun AutoCal-apparaten mogen bevatten. AutoCals worden geleverd met een standaard maximaal aantal VIN-slots ingesteld op 1. AutoCals zijn configureerbaar tot een capaciteit van 221 VIN-licenties.
Het bijwerken van de VIN-slotlimieten is naar eigen goeddunken van de tuner. EFILive (en andere partijen) kan deze service niet leveren.
Hoewel AutoCal kan worden gebruikt om een voertuig terug te zetten naar de fabrieksinstellingen, zal dit de VIN-licentie die is gebruikt om het voertuig te flashen niet "resetten".
VIN-licenties kunnen niet van het ene FlashScan- of AutoCal-apparaat naar een ander apparaat worden gekopieerd, zelfs niet als een tuner eerder een controller in licentie heeft gegeven aan een FlashScan-apparaat.

FlashScan koppelen aan de unit

Om een AutoCal-apparaat functioneel te maken, moet uw tuner de AutoCal aan hun FlashScan-apparaat koppelen.

Er zijn twee manieren om een AutoCal-apparaat te koppelen aan FlashScan V2.

1. AutoCal fysiek koppelen.
2. AutoCal op afstand koppelen.

Uw tuner selecteert de meest geschikte voor hun bedrijfsmodel.

In het verleden, toen een niet-gekoppeld AutoCal-apparaat zijn eerste controllerflash uitvoerde, koppelde het zichzelf automatisch aan het Master FlashScan-apparaat dat het te flashen bestand had gemaakt, waardoor het zichzelf aan die Master FlashScan koppelde. Die automatische koppeling wordt niet langer ondersteund en zal onder geen enkele omstandigheid plaatsvinden.

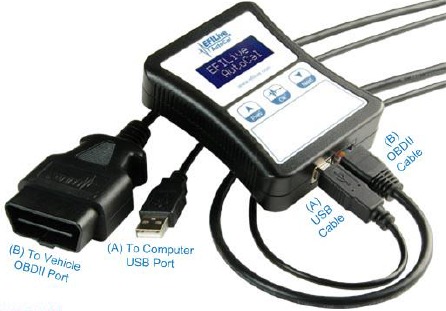

Het apparaat aansluiten

De RJ45-aansluiting die op de OBDII-kabel (B) wordt gebruikt, is dezelfde als die op een standaard computernetwerkkabel wordt gebruikt. Sluit de OBDII-kabel nooit aan op de netwerkaansluiting van uw computer, of een netwerkkabel op uw EFILive-apparaat. Er zal vrijwel zeker schade ontstaan aan uw computer of EFILive-apparaat.

Het apparaat gebruiken

De volgende instructies beschrijven de functionaliteit en het gebruik van uw AutoCal apparaat. De menustructuur en items zijn gebaseerd op de Simple Menu structuur, aangezien dit de standaard en aanbevolen modus is voor de meeste klanten.
Om de menuselecties geldig te laten zijn, moet u ervoor zorgen dat uw AutoCal apparaat is aangesloten op de OBDII-poort van uw voertuig.

Een controller licentiëren

De eerste keer dat een flash wordt uitgevoerd op een nieuwe controller (met behulp van de Prog 1 t/m Prog 5 of Full 1 t/m Full 5 AutoCal menu-opties die hieronder worden weergegeven), moet er een beschikbare VIN-licentie worden toegewezen. Om de toewijzing uit te voeren, krijgt u een vraag op de AutoCal:

Druk op de Ok (Ok) knop op het AutoCal-toetsenbord om te bevestigen dat u de controller aan het AutoCal apparaat wilt licentiëren.
Druk op de Prev (Vorige) knop als u de controller niet wilt licentiëren.

Dit is een laatste bevestiging dat u de licentie wilt toewijzen. Door op de Ok (Ok) knop op het AutoCal-toetsenbord te drukken, wordt de licentie toegewezen.
Druk op de Prev (Vorige) knop als u de controller niet wilt licentiëren.

Simple Menu structuur

Elke opeenvolgende optie die wordt weergegeven, is toegankelijk door op de Next (Down Arrow) (Volgende (Pijl-omlaag)) knop op uw AutoCal-toetsenbord te drukken. De Ok (Ok) knop wordt gebruikt om elke huidige selectie te selecteren/uit te voeren.

	Wordt weergegeven als AutoCal niet is gekoppeld aan een FlashScan V2 apparaat. AutoCal kan niet worden gebruikt om tune-bestanden te flashen totdat deze koppeling is gemaakt. Neem contact op met uw tuner voor het koppelen.
	Geeft diagnostische foutcodes weer die aanwezig zijn op aangesloten (en ondersteunde) motor- en transmissiecontrollers.
	Registreert diagnostische informatie voor de aangesloten controller, inclusief VIN, OS en CVN. Informatie wordt meestal opgenomen en naar uw tuner gemaild.
	Wist diagnostische foutcodes die aanwezig zijn op aangesloten (en ondersteunde) motor- en transmissiecontrollers.
	Selecteer het type controller waarvoor u logbestanden wilt genereren. Uw tuner schakelt specifieke controllers in. Het bericht "Config Required" (Configuratie vereist) geeft aan dat uw apparaat moet worden geprogrammeerd met het Options.txt configuratiebestand. Neem contact op met uw tuner om dit bestand te verkrijgen.
	Registreer voertuiggegevens (PID's) die u naar uw tuner kunt sturen, zodat uw tuner de geleverde tunes verder kan aanpassen.
	Geeft de realtime gegevens van de geselecteerde PID's weer op het AutoCal-scherm.
	Als uw tuner u custom tunes heeft geleverd met behulp van de gepatenteerde custom besturingssystemen van EFILive; Cummins CSP 5 en/of Duramax DSP 5, dan wordt deze optie gebruikt om tijdens het rijden tussen die tunes te schakelen. Tuners kunnen deze optie deactiveren.
	Lees de kalibratie van het eerste geconfigureerde controllertype. Meestal wordt dit gedaan om uw standaard voertuigkalibratie te lezen. Ongebruikte Lees opties worden niet weergegeven in het AutoCal Simple Menu.
	Lees de kalibratie van het tweede geconfigureerde controllertype. Meestal wordt dit gedaan om uw standaard voertuigkalibratie te lezen. Ongebruikte Lees opties worden niet weergegeven in het AutoCal Simple Menu.
	Lees de kalibratie van het derde geconfigureerde controllertype. Meestal wordt dit gedaan om uw standaard voertuigkalibratie te lezen. Ongebruikte Lees opties worden niet weergegeven in het AutoCal Simple Menu.
	Lees de kalibratie van het vierde geconfigureerde controllertype. Meestal wordt dit gedaan om uw standaard voertuigkalibratie te lezen. Ongebruikte Lees opties worden niet weergegeven in het AutoCal Simple Menu.
	Lees de kalibratie van het vijfde geconfigureerde controllertype. Meestal wordt dit gedaan om uw standaard voertuigkalibratie te lezen. Ongebruikte Lees opties worden niet weergegeven in het AutoCal Simple Menu.
	Programmeer de eerste geleverde voertuigkalibratie in de motor- of transmissiecontroller van uw voertuig. Ongebruikte Prog opties worden niet weergegeven in het AutoCal Simple Menu.
	Programmeer de tweede geleverde voertuigkalibratie in de motor- of transmissiecontroller van uw voertuig. Ongebruikte Prog opties worden niet weergegeven in het AutoCal Simple Menu.
	Programmeer de derde geleverde voertuigkalibratie in de motor- of transmissiecontroller van uw voertuig. Ongebruikte Prog opties worden niet weergegeven in het AutoCal Simple Menu.
	Programmeer de vierde geleverde voertuigkalibratie in de motor- of transmissiecontroller van uw voertuig. Ongebruikte Prog opties worden niet weergegeven in het AutoCal Simple Menu.
	Programmeer de vijfde geleverde voertuigkalibratie in de motor- of transmissiecontroller van uw voertuig. Ongebruikte Prog opties worden niet weergegeven in het AutoCal Simple Menu.
	Programmeer het eerste geleverde voertuigbesturingssysteem en kalibratie (full-flash) in de motor- of transmissiecontroller van uw voertuig. Ongebruikte Full opties worden niet weergegeven in het AutoCal Simple Menu.
	Programmeer het tweede geleverde voertuigbesturingssysteem en kalibratie (full-flash) in de motor- of transmissiecontroller van uw voertuig. Ongebruikte Full opties worden niet weergegeven in het AutoCal Simple Menu.
	Programmeer het derde geleverde voertuigbesturingssysteem en kalibratie (full-flash) in de motor- of transmissiecontroller van uw voertuig. Ongebruikte Full opties worden niet weergegeven in het AutoCal Simple Menu.
	Programmeer het vierde geleverde voertuigbesturingssysteem en kalibratie (full-flash) in de motor- of transmissiecontroller van uw voertuig. Ongebruikte Full opties worden niet weergegeven in het AutoCal Simple Menu.
	Programmeer het vijfde geleverde voertuigbesturingssysteem en kalibratie (full-flash) in de motor- of transmissiecontroller van uw voertuig. Ongebruikte Full opties worden niet weergegeven in het AutoCal Simple Menu.
	Sla een trace (debug) bestand op dat aan uw tuner kan worden verstrekt om een probleem te identificeren dat u mogelijk ondervindt bij het lezen, programmeren of loggen van gegevens van een voertuigcontroller.
	Verwijder alle gelogde gegevensbestanden om ruimte vrij te maken op uw AutoCal apparaat voor extra datalogboeken of extra tune-bestanden.
	Geeft het serienummer van uw AutoCal apparaat weer.
	Geeft het licentienummer van uw AutoCal apparaat weer.
	Geeft de firmwareversie van uw AutoCal apparaat weer.
	Geeft de bootblockversie van uw AutoCal apparaat weer.

Advanced Menu structuur

De advanced menustructuur biedt toegang tot een reeks extra menu-opties en is toegankelijk door de AutoCal te programmeren met behulp van V8 Scan and Tune software.
EFILive raadt eindgebruikers aan om ALLEEN toegang te krijgen tot de advanced menu-opties op verzoek van hun tuner.

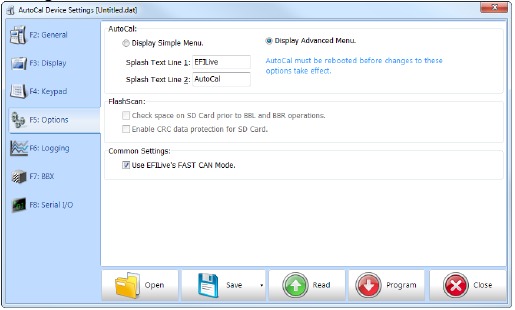

Om het Advanced Menu weer te geven, sluit u AutoCal aan op uw PC en opent u de V8 Scan and Tune software;

1. Selecteer [F6: Devices] (F6: Apparaten) om het FlashScan en AutoCal apparaatinstellingen venster te openen.
2. Klik op de [Read] (Lezen) knop om de bestaande instellingen van uw AutoCal apparaat te lezen.
3. Selecteer [F5: Options] (F5: Opties) en selecteer Display Advanced Menu (Advanced Menu weergeven).
4. Klik op [Program] (Programmeren).
5. Zodra het programmeren is voltooid, moet AutoCal opnieuw worden opgestart voordat deze wijzigingen van kracht kunnen worden.

Gegevens kopiëren naar/van AutoCal

Er zijn verschillende methoden beschikbaar om gegevens naar/van uw AutoCal apparaat te verplaatsen. De gebruikte methode is afhankelijk van welke gegevens moeten worden verplaatst en hoe de tuner ervoor kiest om de inhoud te beheren.
Het kopiëren van gegevens is vereist voor de volgende bewerkingen:

• Tune-bestanden kopiëren tussen uw AutoCal apparaat en uw PC/laptop.
• Gelogde gegevensbestanden kopiëren tussen uw AutoCal apparaat en uw PC/laptop.
• Trace (debug) bestanden kopiëren tussen uw AutoCal apparaat en uw PC/laptop.
• Apparaatinstellingen, BBX-instellingen en ondersteunende configuraties bijwerken.

EFILive Explorer gebruiken

Tune-bestanden, logbestanden en trace-bestanden kunnen naar en van uw AutoCal apparaat worden gekopieerd met behulp van de EFILive Explorer applicatie, die automatisch wordt geïnstalleerd tijdens de installatie van de EFILive V8 Scan and Tune applicatiesoftware.
Sluit het AutoCal apparaat aan op de PC met EFILive V8 Scan and Tune software en open het EFILive Explorer pictogram op uw bureaublad.

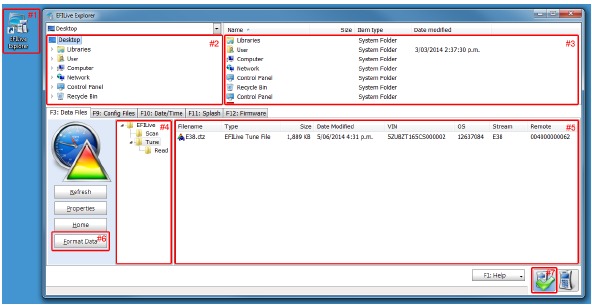

De onderstaande schermafbeelding geeft de belangrijkste gebieden en enkele basisbewerkingen van de EFILive Explorer applicatie aan:

1. Snelkoppeling op het bureaublad; dubbelklik op de EFILive Explorer snelkoppeling op het bureaublad om de applicatie te openen.
2. Computer mappenlijst; mappen die op uw computer aanwezig zijn (lijkt op Windows Verkenner).
3. Computer bestandenlijst; lijst met bestanden in de momenteel geselecteerde map van het #2 deelvenster.
4. AutoCal mappenlijst; mappen die aanwezig zijn in het interne flashgeheugen van uw AutoCal apparaat. Deze mappenstructuur wordt verder beschreven in de volgende sectie.
5. AutoCal bestandenlijst; lijst met bestanden in de momenteel geselecteerde map van het #4 deelvenster. Het getoonde voorbeeld is indicatief voor wat er zou worden weergegeven als u uw standaard E38 motorcontroller had gelezen om naar uw tuner te sturen.
6. Formatteer het interne flashgeheugen bestandssysteem.
   Let op: Het uitvoeren van deze bewerking wist alle tune-bestanden, logbestanden en trace-bestanden van het AutoCal apparaat. Zorg ervoor dat u een back-up (zie de sectie 'Gegevens kopiëren naar/van AutoCal') van uw apparaat hebt voordat u deze bewerking uitvoert.
7. AutoCal verbindingsstatus; het groene vinkje geeft aan dat uw AutoCal apparaat is aangesloten en wordt herkend door de EFILive Explorer applicatie. Als uw AutoCal apparaat niet was aangesloten voordat u EFILive Explorer startte, klikt u op het AutoCal pictogram om EFILive Explorer met uw apparaat te verbinden.

Unit Mappenstructuur

De AutoCal flashgeheugen mappenstructuur (weergegeven in de vorige schermafbeelding als #4) is ontworpen om verschillende groepen bestanden te huisvesten. De menu-opties die u op uw AutoCal-toetsenbord selecteert, verwijzen naar bestanden op deze specifieke maplocaties.
De functie van elke map wordt hieronder beschreven:

Uw tuner kan custom mappen maken. Tunes die in custom mappen zijn geplaatst, zijn alleen toegankelijk via het Advanced menu wanneer de optie Display folders when selecting tune files (Mappen weergeven bij het selecteren van tune-bestanden) voor het flashen is ingeschakeld via Apparaatinstellingen. Tunes die in custom mappen zijn geplaatst, worden niet weergegeven in het Simple menu.

Configuratiebestanden kopiëren naar/van de unit

Apparaatinstellingen, BBX-instellingen en ondersteunende configuratiebestanden kunnen via e-mail van uw tuner naar u worden verzonden om AutoCal te programmeren of opnieuw te programmeren. Tuners en eindgebruikers moeten bestandsnamen beheren en een geschikte back-up van bestanden maken als er meerdere configuraties vereist zijn.
Options.txt bestanden moeten worden opgeslagen in de map: \My Documents\EFILive\V8\Config
Om wijzigingen in het configuratiebestand te programmeren, sluit u AutoCal aan op uw PC en opent u V8 Scan and Tune software.

1. Selecteer [F5: BBX]
2. Selecteer Openen en navigeer naar uw vereiste Options.txt bestand.
3. Selecteer de juiste [Program] (Programmeren) optie. Er zijn 4 opties beschikbaar. Uw tuner moet u helpen bij het kiezen van de juiste selectie.
   Program (Ctrl+P) (Programmeren (Ctrl+P)) Programmeert het aangesloten apparaat met de huidige configuratie en alle ondersteunende bestanden die zijn bijgewerkt sinds het apparaat voor het laatst is geprogrammeerd.
   Program Selections Only (Faster) (Alleen selecties programmeren (Sneller)) programmeert het aangesloten apparaat alleen met het configuratiebestand. Deze optie mag alleen worden gebruikt als u alleen PID-selecties hebt gewijzigd. Als u het aantal en/of type controllers voor scannen of tunen hebt gewijzigd, moet u de optie Programmeren of Alle vereiste gegevens programmeren gebruiken.
   Program Selections and Configuration Files (Slower) (Selecties en configuratiebestanden programmeren (Langzamer)) formatteert en programmeert vervolgens het aangesloten apparaat met alle configuratiebestanden, ongeacht of ze verouderd zijn of niet.
   Format CONFIG File System (CONFIG bestandssysteem formatteren) formatteert het CONFIG bestandssysteem waarin de configuratie en ondersteunende bestanden zijn opgeslagen. Wanneer u belangrijke wijzigingen aanbrengt in de BBX-opties, is het een goed idee om het CONFIG bestandssysteem te formatteren om oude/ongebruikte bestanden te verwijderen voordat u gaat programmeren.

Apparaat Quick Setup

Apparaatinstellingen, BBX-instellingen, ondersteunende configuratiebestanden en maximaal 5 *.ctz en/of *.coz tune-bestanden kunnen via e-mail van uw tuner naar u worden verzonden om AutoCal te programmeren of opnieuw te programmeren.
Tuners en eindgebruikers moeten bestandsnamen beheren en de juiste back-up van bestanden maken, vooral voor tune-bestanden als er meerdere Quick Setup configuraties vereist zijn.
Quick Setup.bbx bestanden moeten worden opgeslagen in de map: \My Documents\EFILive\V8\BBX
De gegevens die naar het Quick Setup bestand worden gekopieerd, omvatten:

• De apparaatinstellingen.
• Het huidige Options.txt bestand dat de controllers en PID-selecties bevat.
• Alle vereiste ondersteunende configuratiebestanden (*.obj, *.pmm, *.bix en *.dtc).
• Maximaal 5 *.ctz en/of *.coz tune-bestanden.

Om Quick Setup bestanden te programmeren, sluit u AutoCal aan op uw PC en opent u V8 Scan and Tune Software.

1. Selecteer [F5: BBX]
2. Selecteer [F6: Quick Setup]
3. Selecteer Quick Setup openen en navigeer naar uw vereiste Quick Setup.bbx bestand.
4. Selecteer de juiste opties die moeten worden uitgevoerd wanneer de Quick Setup in het apparaat wordt geprogrammeerd. Wijzig geen van deze instellingen tenzij u daartoe de opdracht van uw tuner krijgt. Uw tuner heeft deze mogelijk al voor u geselecteerd.
   Format the CONFIG file system before copying BBX configuration files to device (Formatteer het CONFIG bestandssysteem voordat BBX configuratiebestanden naar het apparaat worden gekopieerd) zal, zoals de beschrijving suggereert, het CONFIG bestandssysteem formatteren. Het wordt aanbevolen dat u deze optie aanvinkt om ervoor te zorgen dat alle oude configuratiebestanden van het doelapparaat worden verwijderd.
   Delete all existing tune files before copying new tune files to device (Verwijder alle bestaande tune-bestanden voordat nieuwe tune-bestanden naar het apparaat worden gekopieerd) verwijdert alle bestaande *.ctz en *.coz bestanden uit de map /EFILive/Tune van het doelapparaat.
   Overwrite existing tune files when copying new tune files to device (Bestaande tune-bestanden overschrijven bij het kopiëren van nieuwe tune-bestanden naar het apparaat) zal automatisch en zonder waarschuwing bestaande bestanden op het apparaat overschrijven. Het wordt aanbevolen dat u deze optie aanvinkt, anders wordt een bestand dat al op het apparaat bestaat niet gekopieerd van de Quick Setup naar het doelapparaat.
5. Selecteer [Program Quick Setup] (Quick Setup programmeren).

De eenheid ontkoppelen van een FlashScan-apparaat

Een AutoCal kan worden ontkoppeld van een FlashScan-apparaat zodat dat AutoCal-apparaat opnieuw kan worden gekoppeld aan een ander FlashScan V2-apparaat. Deze functie wordt het meest gebruikt wanneer de eindgebruiker een andere tuner wil gebruiken met EFILive FlashScan V2 voor zijn tuningdiensten.
Het ontkoppelen van een AutoCal is uitsluitend ter beoordeling van de tuner. Eindgebruikers dienen voor de aankoop navraag te doen naar het ontkoppelingsbeleid van de tuner. EFILive (en andere partijen) kunnen deze service niet leveren.

Er zijn twee manieren om een AutoCal-apparaat te ontkoppelen van uw FlashScan V2.

1. AutoCal fysiek ontkoppelen; vereist dat de FlashScan V2 die de koppeling heeft gemaakt en de AutoCal fysiek zijn verbonden met dezelfde pc om te ontkoppelen.
2. AutoCal op afstand ontkoppelen; vereist dat de FlashScan V2 die de koppeling heeft gemaakt een externe ontkoppelingscode genereert die de AutoCal-gebruiker kan activeren.

Zodra een AutoCal is ontkoppeld, moet deze aan een andere FlashScan V2 worden gekoppeld voordat tune-bestanden kunnen worden geflasht. Koppelen kan plaatsvinden door FlashScan en AutoCal fysiek op de pc aan te sluiten en Koppelen (Link) te selecteren, of een externe koppelingscode kan worden uitgegeven door de tuner.
Zodra AutoCal is gekoppeld aan een andere FlashScan V2, kunnen alle tune-bestanden die zijn gemaakt door de oorspronkelijke tuner met de oorspronkelijke FlashScan V2 niet langer door het AutoCal-apparaat worden geflasht.
Tuners dienen een proces te implementeren om ervoor te zorgen dat het stockbestand van de eindgebruiker wordt geconverteerd van de oorspronkelijke FlashScan V2 naar de nieuwe FlashScan V2. Als dit niet gebeurt, kunnen eindgebruikers hun stock tune niet flashen.
Zodra een AutoCal een controller heeft gelicentieerd, blijft die controller gelicentieerd aan die AutoCal, ongeacht de FlashScan waaraan de AutoCal is gekoppeld.
Het ontkoppelen en opnieuw koppelen van een AutoCal-apparaat vereist geen extra licenties, mits dezelfde controller oorspronkelijk werd getuned. Er zijn extra AutoCal VIN-licenties vereist om extra controllers te tunen.

Opstartmodi

U kunt speciale reset- of werkingsmodi openen door bepaalde toetsen ingedrukt te houden tijdens het opstarten.
Houd de Ok-toets ingedrukt om op te starten in dead-poll. Wordt voornamelijk gebruikt wanneer een software-upgrade niet correct is uitgevoerd.
Houd de Next-toets ingedrukt om het geavanceerde menu te activeren. Voorheen moest een gebruiker AutoCal op een pc aansluiten, de instellingen wijzigen en vervolgens de instellingen in AutoCal programmeren. Nu is de geavanceerde menu-modus tijdelijk toegankelijk zonder dat een pc nodig is.
Houd de Prev-toets ingedrukt om de apparaatinstellingen terug te zetten naar de fabrieksinstellingen. De fabrieksinstellingen zijn alleen actief tot de volgende keer dat de stroom wordt ingeschakeld, tenzij ze opzettelijk door de gebruiker worden opgeslagen. Deze optie is handig wanneer er een instellingsprobleem is dat de gebruiker verhindert de apparaatinstellingen te wijzigen met behulp van de ingebouwde Settings Editor.
Houd de Prev- en Next-toetsen ingedrukt om het CONFIG-bestandssysteem te formatteren en de apparaatinstellingen terug te zetten naar de fabrieksinstellingen. De fabrieksinstellingen zijn alleen actief tot de volgende keer dat de stroom wordt ingeschakeld, tenzij ze opzettelijk door de gebruiker worden opgeslagen. Deze optie is handig wanneer er een instellings- of configuratieprobleem is dat de gebruiker verhindert de apparaatinstellingen te wijzigen met behulp van de ingebouwde Settings Editor.

Foutcodes

Als er een fout optreedt tijdens het gebruik van AutoCal, kunnen gebruikers de beschrijving van de foutcode opzoeken in de EFILive V8 Scan and Tune-software.
Het menu-item [F8: Tools] -> [F8: Error Codes] biedt een functie voor het opzoeken van foutcodes, en het document "EFILive Error Codes.pdf" dat toegankelijk is door het Windows Start-pictogram te selecteren en naar Program Files->EFILive->V8->Documents>EFILive Error Codes.pdf te navigeren, is ook beschikbaar. Beide opties bieden foutcodebeschrijvingen, oorzaken en acties.
Mocht het probleem niet worden opgelost na het bekijken van de lijst met foutcodes, dan dienen eindgebruikers de sectie Supporting AutoCal van dit document te raadplegen voor meer informatie.

Het product ondersteunen

Tuners zijn verantwoordelijk voor het ondersteunen van klanten aan wie ze AutoCal-apparaten hebben geleverd. Het ondersteunen van AutoCal omvat het ondersteunen van de EFILive-software en USB-driverinstallaties die nodig zijn om AutoCal te configureren en om tunes van/naar AutoCal te verplaatsen.
Anders dan FlashScan, zal EFILive geen ondersteuning rechtstreeks aan AutoCal-eindgebruikers bieden. EFILive biedt alleen ondersteuning aan de eigenaar van het FlashScan V2-apparaat waaraan een AutoCal is geregistreerd.
Er kunnen gevallen zijn waarin de afbakening van verantwoordelijkheden voor ondersteuning onduidelijk of onwerkbaar is. In dergelijke gevallen dienen tuners contact op te nemen met EFILive (support@efilive.com) om alternatieve ondersteuningsoplossingen te bespreken.

Het product registreren en garantie

Uw AutoCal-product moet worden geregistreerd om de productgarantie te activeren. Productregistratie en garantie-informatie kunnen rechtstreeks op de EFILive-website worden ingevoerd via de onderstaande link.
Garantie & Productregistratie: http://www.efilive.com/product_registration.html

support@efilive.com
www.efilive.com

Referenties

• EFILive - EFILive downloaden
• Knowledgebase - EFILive Service Desk
• EFILive - AC-NO-UNLINK
• EFILive - Home
• Knowledgebase - EFILive Service Desk
