Voorzorgsmaatregelen bij het opladen

Het voertuig opladen
Veiligheid bij het opladen
Lees en begrijp de volgende informatie voordat u het voertuig probeert op te laden

Controleer stekkers, contactdozen en kabels op schade voordat u de oplaadapparatuur gebruikt. Gebruik geen apparatuur die tekenen van misbruik of schade vertoont.

Zorg er altijd voor dat overtollig water uit het gebied rond de poort is verwijderd voordat u een oplaadapparaat aansluit.

Vermijd het aansluiten van de oplader tijdens stortregens of onweer. Als er overmatig veel water rond de oplaadpoort aanwezig is, gebruik dan een geschikte doek om het gebied droog te maken voordat u de waterdichte afdekpluggen verwijdert en de oplaadkabel aansluit.

Raak de oplaadconnector of oplaadstekker niet aan als uw hand nat is.

Stop onmiddellijk met opladen als u iets abnormaals opmerkt, zoals vonken, brand of rook.

Houd altijd de handgreep van de oplaadconnector of de stekker vast bij het aansluiten of verwijderen van de oplaadkabel om schade aan de interne bedrading in de kabel te voorkomen. Schade, zoals deze, kan leiden tot elektrische schokken of brand. Laat de oplaadconnector niet vallen, omdat dit ook tot schade kan leiden.

Oplaadapparatuur met hoge spanning kan storing veroorzaken bij elektronische medische apparaten. Wanneer u elektrische medische apparaten gebruikt, zoals pacemakers, raadpleeg dan uw arts over de vraag of het opladen van uw elektrische voertuig de werking van het apparaat zal beïnvloeden. In sommige gevallen kunnen elektromagnetische golven die door de oplader worden gegenereerd, de werking van medische apparatuur ernstig beïnvloeden.

het wordt ten zeerste aanbevolen om onder normale omstandigheden een langzame oplaadmethode te gebruiken. Vermijd waar mogelijk constant of regelmatig gebruik van snelladers.

Start het voertuig niet tijdens het opladen.

Wanneer het opladen is voltooid, schakelt u de oplader uit (indien deze optie beschikbaar is), koppelt u de kabel los van het voertuig, plaatst u de waterdichte afdekplug(gen) en sluit u de oplaadpoortklep. Koppel indien van toepassing de kabel los van het oplaadapparaat.

Houd de oplaadconnector en de oplaadstekker altijd schoon en droog. Bewaar uw oplaadkabel op een plaats waar geen water of vocht aanwezig is.

Gebruik alleen de juiste oplader voor het opladen van het elektrische voertuig. Het gebruik van een andere oplader of connectorconfiguratie kan storingen veroorzaken.

Oplaadadvies

• Wanneer de indicatorbalk State Of Charge (SOC) lager is dan 20% - of het rode gebied binnengaat - geeft dit aan dat de batterij bijna leeg is. Het wordt daarom aanbevolen om uw voertuig zo snel mogelijk op te laden wanneer het vermogen daalt tot het rode waarschuwingsgebied, om ervoor te zorgen dat u voldoende vermogen hebt om met uw voertuig te rijden. Het wordt niet aanbevolen om te wachten tot het vermogen volledig is uitgeput om het voertuig op te laden, anders kan de levensduur van de batterij op lange termijn worden beïnvloed.
• Het beschikbare vermogen van het voertuig wordt minder zodra de SOC onder de 10% komt.
• Om de levensduur van de batterij te behouden, wordt aanbevolen om minstens één keer per maand langzame oplaadvoorzieningen te gebruiken (met behulp van AC-opladen van 7,2 kWh of minder) om de batterij volledig op te laden. Voor gebruikers met een hogere kilometerstand wordt aanbevolen om dit proces vaker te voltooien.
• Wanneer u het laadpistool moet loskoppelen, beëindigt u eerst de laadsessie, ontgrendelt u het voertuig en verwijdert u het laadpistool. (Opmerking: bij gebruik van een huishoudelijke 3-pins 'plug-in'-oplader moet de oplader eerst worden uitgeschakeld). Raadpleeg de laatste pagina's als de laadsessie niet kan worden gestopt.
• Terwijl het voertuig wordt opgeladen, wordt ook de 12-volt hulpaccu opgeladen. Zodra de SOC van de batterij 100% bereikt, wordt het opladen van de 12-volt hulpaccu niet langer onderhouden. Als er tijdens het opladen elektrische apparatuur wordt ingeschakeld, zal dit de 12-volt hulpaccu leegmaken zodra de batterij volledig is opgeladen. Zorg ervoor dat u alle elektrische apparatuur uitschakelt tijdens het opladen, om ervoor te zorgen dat er voldoende vermogen in de 12-volt hulpaccu zit om uw voertuig te starten.
• Als er tijdens het opladen een abnormale situatie of fouten optreden, stop dan onmiddellijk het laadproces en neem contact op met uw lokale IA-dealer of erkende reparateur voor advies/hulp.

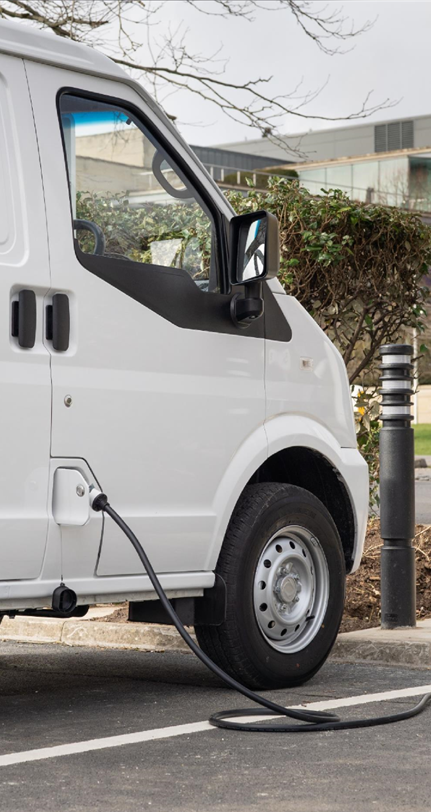

Opladen

De langzame en snelle oplaadpoorten bevinden zich aan de rechterkant van het voertuig, achter de oplaadpoortafdekking op de B-stijl

Type 2 opladen (langzaam opladen)

• Het nominale vermogen van AC langzaam opladen is 3 kW of 7 kW, afhankelijk van het type oplader
• AC tot 6,6 kW 0-100% opladen in ca. 6 uur
• Type 2-oplaadkabel meegeleverd met het voertuig

CCS opladen (snel opladen)

• Het nominale vermogen van DC snel opladen is maximaal 40 kW, afhankelijk van het type oplader
• DC 40 kW 0-80% opladen in ca. 60 minuten
• DC 40 kW 0-100% in ca. 90 minuten

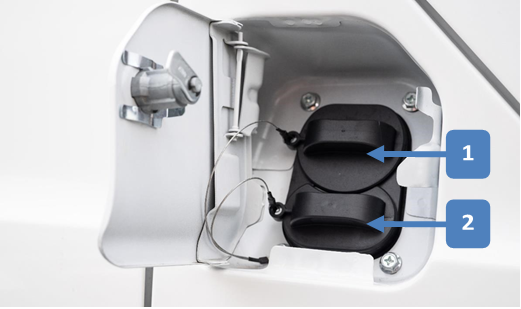

Aansluitingen oplaadpoort

Zorg er na het opladen voor dat u de waterdichte afdekpluggen terugplaatst. Plaats eerst de afdekplug op de DC-aansluiting, gevolgd door de AC-voorraad.

De oplaadpoort bevindt zich aan de bestuurderszijde van het voertuig, naast het onderste deel van de deuropening.

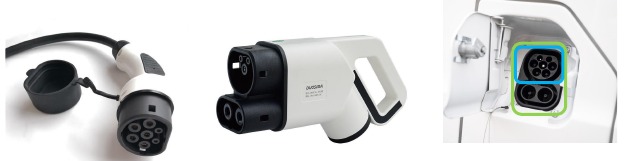

De oplaadpoort heeft 2 soorten stopcontacten:

1. AC-oplaadstopcontact
2. DC-oplaadstopcontact

OPMERKING: Om zowel AC- als DC-oplaadstopcontacten te gebruiken, moeten de waterdichte afdekpluggen worden verwijderd.

Het voertuig voorbereiden op het opladen

Om het voertuig voor te bereiden op het opladen:

1. Zorg ervoor dat de parkeerrem is ingeschakeld
2. Zet het voertuig uit en verwijder de contactsleutel
3. Wacht minstens tien seconden voordat u een oplaadkabel aansluit.

Een oplaadkabel aansluiten

Om een oplaadkabel aan te sluiten:

1. Steek de oplaadkabel in de wandcontactdoos of het oplaadapparaat.

OPMERKING: Het voertuig wordt geleverd met een Type 2-oplaadkabel in een opbergtas achter de passagiersstoel.

OPMERKING: Kabels kunnen vooraf aan de oplaadpoort zijn bevestigd bij gebruik van sommige laadstations.

2. Sluit de oplaadkabel aan op het voertuig met behulp van het toepasselijke oplaadstopcontact

OPMERKING: Volg bij gebruik van een openbaar laadstation de instructies op de oplaadpoort.

Celbalans-opladen

Het uitvoeren van een volledige AC langzame oplaadcyclus stelt de hoogspanningsbatterij in staat om een celbalanslading uit te voeren.

Celbalans-opladen helpt de levensduur van de hoogspanningsbatterij te verlengen. Om een celbalans-oplaadcyclus mogelijk te maken, mag het uitgangsvermogen van de oplader niet hoger zijn dan 7 kW

Tijdens het opladen

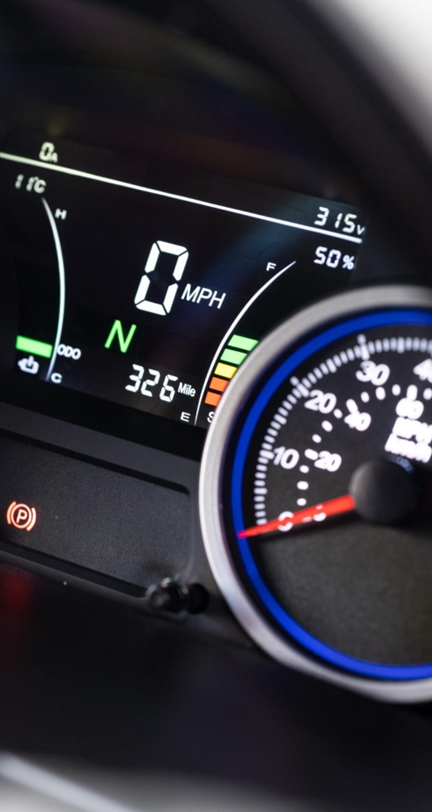

Wanneer de vereiste oplaadconnector in de oplaadpoort is gestoken, licht het instrumentenpaneel op en worden verschillende symbolen weergegeven die aangeven dat een succesvolle laadcyclus is gestart

• De oplaadverbindingsindicator licht rood op

• De batterijstatusindicator licht geel op en knippert (deze wordt groen wanneer de lading 100% is, of rood als er een fout wordt gedetecteerd)

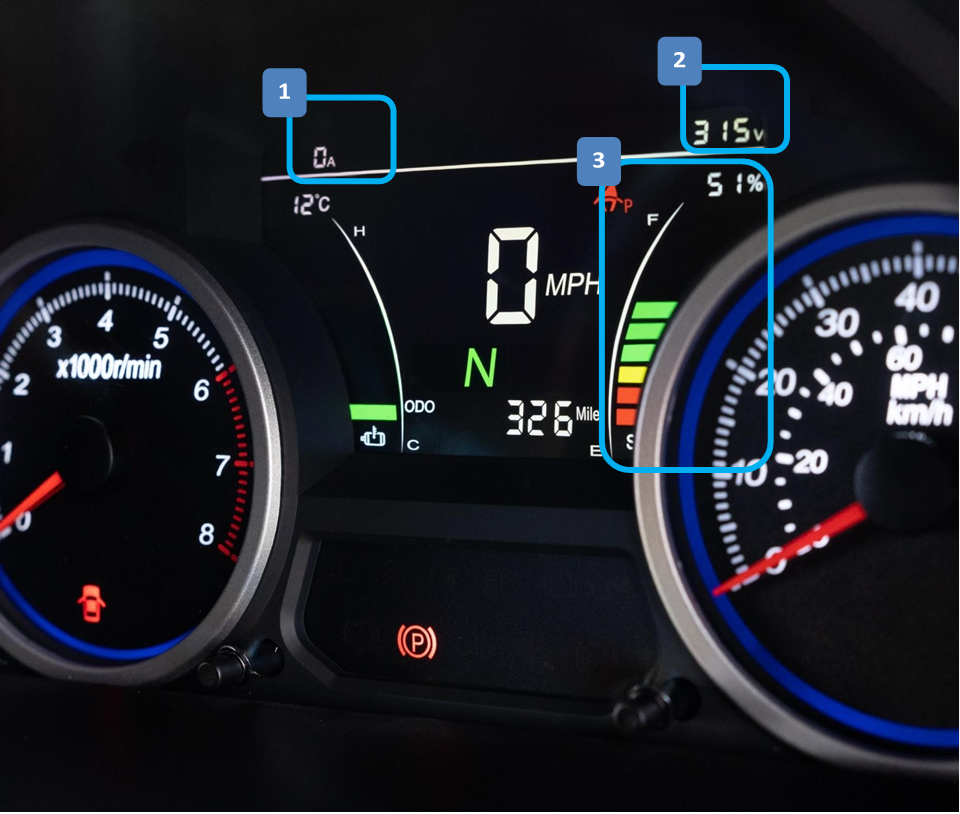

• Het hele instrumentenpaneel licht op zoals afgebeeld
• De HV-stroommeter (1) geeft een negatieve waarde weer:
  • Langzaam opladen tussen -6 en -30 A,
  • Snel opladen tussen -10 en -120 A, (A = ampère)
• De spanningsindicator (2) zal langzaam toenemen naarmate de lading toeneemt (v = volt)
• De SOC-statusbalken en het percentage (3) zullen toenemen tot 100% zodra ze volledig zijn opgeladen.
• Wanneer het opladen is voltooid, beëindigt het voertuig automatisch het opladen.

Een laadcyclus stoppen

Tijdens het opladen is het niet mogelijk om de oplaadconnector te verwijderen. De connector wordt vergrendeld totdat het opladen is voltooid of als er een stroomstoring optreedt.

• Om een laadcyclus tijdens het opladen te beëindigen, steekt u de sleutel in het contact en draait u deze naar de startpositie (starten)
• Houd de sleutel 5 seconden in de START-positie
• De laadstroom daalt tot 0 A
• U kunt het opladen ook stoppen via het laadstation door de instructies van de fabrikant te volgen
• De oplaadconnector kan nu worden verwijderd
• Plaats na verwijdering de waterdichte afdekpluggen terug en vergrendel de oplaadpoort.

Noodontgrendeling kabel

Mocht de kabel 'vergrendeld' blijven en niet loskomen na voltooiing van het laadproces, dan kunt u deze loskoppelen door:

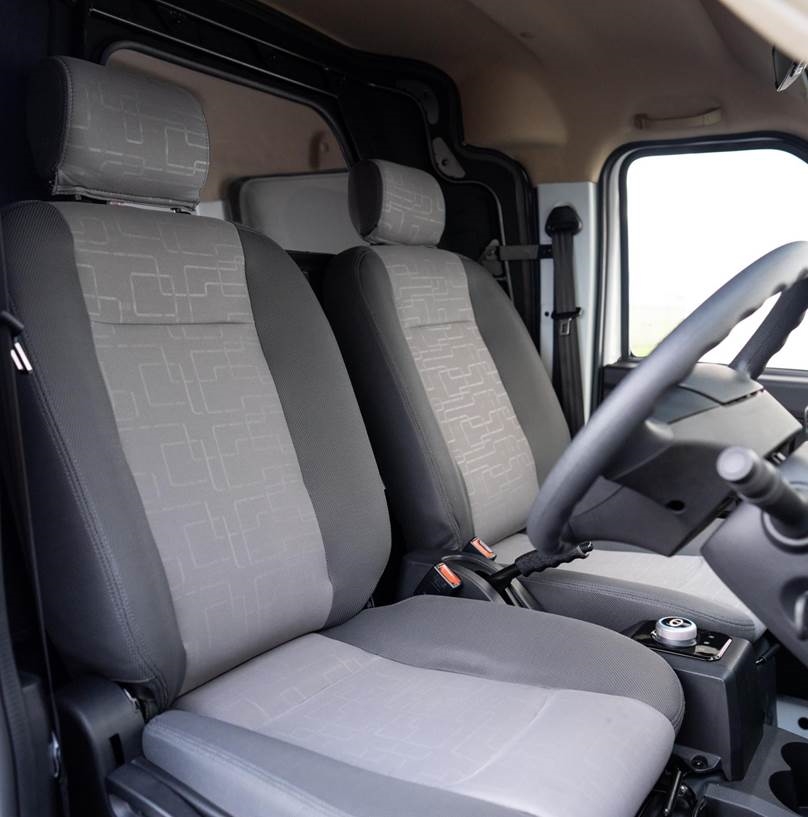

• De borgclips los te maken en de bestuurdersstoelbasis omhoog te brengen om toegang te krijgen tot de achterkant van de oplaadcontactdoos.

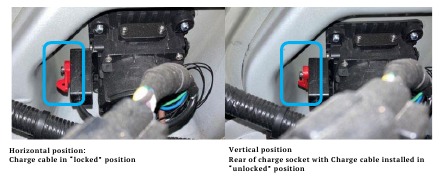

• Het roodgekleurde noodontgrendelingslipje te lokaliseren en het in neerwaartse richting te drukken - dit zou geen kracht mogen vereisen. Als het ontgrendelingslipje niet gemakkelijk beweegt, of de kabel nog steeds 'vergrendeld' is met het lipje ingedrukt, neem dan contact op met uw pechhulpdienst voor assistentie.
• Gebruik geen overmatige kracht om te proberen de kabel te verwijderen of de noodontgrendelingshendel te bedienen

Zodra de hendel is ingedrukt, zou u de oplaadkabel moeten kunnen verwijderen. Wanneer de centrale vergrendeling van het voertuig de volgende keer wordt bediend, zou het oplaadkabelslot moeten worden gereset.

Hoogspanningskabels kunnen zichtbaar zijn bij toegang tot bepaalde voertuigcomponenten. Knoeien met het hoogspanningssysteem kan ernstige brandwonden of elektrische schokken veroorzaken, wat kan leiden tot ernstig letsel of de dood. Hoogspanningskabels en connectoren zijn oranje gekleurd voor identificatiedoeleinden.
