70mai Hardwire Kit Handleiding

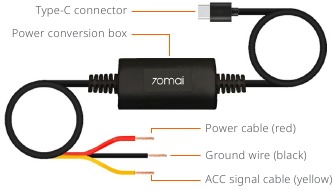

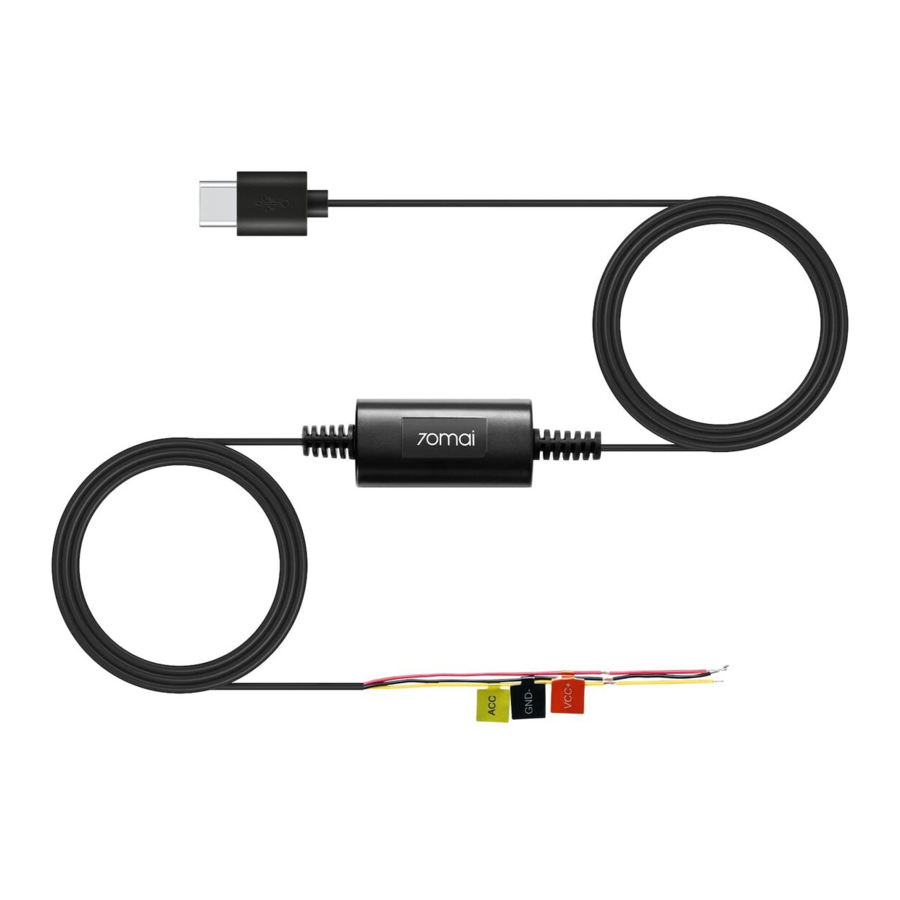

Productoverzicht

Lees deze handleiding zorgvuldig door voordat u het product gebruikt en bewaar deze op een veilige plaats.
Opmerking: illustraties van het product, accessoires en de gebruikersinterface in de gebruikershandleiding zijn uitsluitend bedoeld ter referentie. Het daadwerkelijke product en de daadwerkelijke functies kunnen variëren als gevolg van productverbeteringen.

Productfuncties

Als accessoire voor 70mai-apparaten in de auto moet dit product met het hoofdapparaat worden gebruikt. Na correcte installatie en verbinding met het hoofdapparaat, zal de 70mai Hardwire Kit de ACC-signalen van stroom voorzien en naar het hoofdapparaat verzenden, en laagspanningsbeveiliging bieden om overmatige ontlading van de autobatterij te voorkomen als gevolg van de continue werking van het hoofdapparaat.

Ondersteunde apparaten

Dit product is compatibel met apparaten in de auto die parkeerbewaking ondersteunen en die zijn vervaardigd onder het merk 70mai, evenals de merken Xiaomi en Mijia die zijn vervaardigd door 70mai Co., Ltd. Raadpleeg de online handleiding of productpagina voor een volledige lijst met ondersteunde apparaten.
Dit product heeft een Type-C-poort en ondersteunt geen hoofdapparaten die een USB-A-connector gebruiken.

Voor slimme achteruitkijkspiegels en andere slimme producten voor in de auto, wijzigt u de aan/uit-modus in "ACC detection mode" (ACC-detectiemodus) in de aan/uit-instellingen na installatie en aansluiting van de hardwire kit. Anders kan het hoofdapparaat defect raken.

Installatie

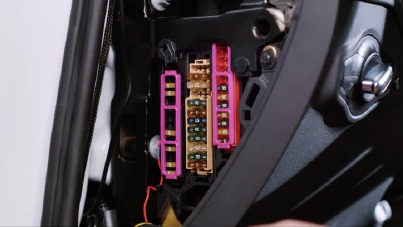

1. Zoek uw zekeringkast
   Raadpleeg de gebruikershandleiding van het voertuig en zoek de zekeringkast.


Opmerkingen:

• Zorg ervoor dat de motor en de stroom van de auto zijn uitgeschakeld voordat u de zekeringkast zoekt of bedient.
• De locatie en vorm van de zekeringkast kunnen per voertuig verschillen. De afbeelding is alleen ter referentie. Raadpleeg voor specifieke details de gebruikershandleiding van het voertuig of neem contact op met de autodealer.
• Als u de zekeringkast niet kunt vinden of onvoldoende kennis hebt van het elektrische systeem, vraag dan een professionele technicus om de installatie uit te voeren om ongelukken te voorkomen.

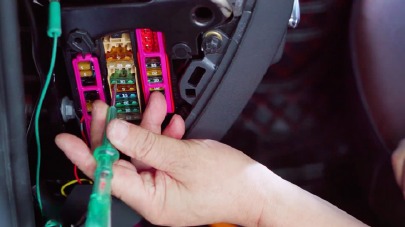

2. Zoek de geschikte zekeringen
   Raadpleeg de gebruikershandleiding van het voertuig of gebruik een multimeter om de zekeringen in de volgende specificatie te vinden.

   1. De reguliere elektrische zekering met een uitgangsspanning van 12-30V.
   2. De ACC-stroomzekering.
      • De reguliere elektrische zekering levert constant stroom wanneer de motor van het voertuig is uitgeschakeld.
      • De ACC-stroomzekering levert alleen stroom wanneer de sleutel in de ACC ON-stand wordt gezet en stopt met het leveren van stroom wanneer de motor van het voertuig is uitgeschakeld.

Zodra ze zijn geïdentificeerd, verwijdert u die twee zekeringen.

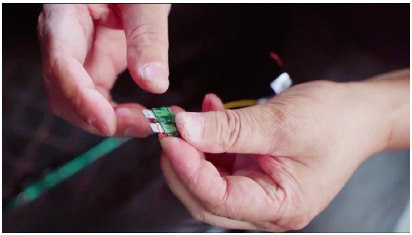

3. Sluit de stroomkabel en de ACC-signaalkabel aan

   1. Wikkel de stroomkabel (rood) van de hardwire kit om de pin van de verwijderde reguliere elektrische zekering.
   2. Wikkel de ACC-signaalkabel (geel) van de hardwire kit om de pin van de verwijderde ACC-stroomzekering.
   3. Plaats de zekeringen terug in de respectievelijke sleuven.

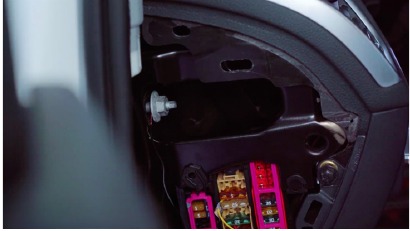

4. Sluit de aardingsdraad aan

   1. Sluit de aardingsdraad (zwart) van de hardwire kit aan op de aardingsschroef of het chassis van het voertuig.
   2. Gebruik gereedschap om de schroef vast te draaien.
5. Test de verbinding en het ACC-signaal
   Slimme achteruitkijkspiegels en andere slimme apparaten voor in de auto:
   1. Sluit de Type-C-connector van de hardwire kit aan op het stopcontact van het hoofdapparaat (DC/IN). Start de motor en wacht tot het hoofdapparaat inschakelt.
      Als het hoofdapparaat niet inschakelt, schakelt u het handmatig in. Als het bericht "Connect to an external power source" (Verbinding maken met een externe stroombron) wordt weergegeven, controleer dan de stroomkabel van de hardwire kit om te zien of deze correct is aangesloten op de reguliere elektrische zekering.
   2. Nadat het hoofdapparaat is ingeschakeld, gaat u naar Settings > Power on/off settings (Instellingen > Aan/uit-instellingen) en selecteert u de ACC detection mode (ACC-detectiemodus). Start het hoofdapparaat opnieuw op om de nieuwe instellingen van kracht te laten worden.
   3. Nadat het hoofdapparaat opnieuw is opgestart, schakelt u de motor uit en verwijdert u de sleutel. Controleer of het hoofdapparaat uitschakelt of in de slaapstand gaat. Bij sommige auto's wordt het ACC-uitschakelsignaal pas geactiveerd wanneer de bestuurdersstoeldeur wordt geopend nadat de motor is uitgeschakeld. Sommige automodellen activeren het ACC-uitschakelsignaal pas nadat de motor gedurende een bepaalde periode is uitgeschakeld. Observeer bij dergelijke auto's enige tijd nadat de ACC-stroom is uitgeschakeld om te controleren of het hoofdapparaat uitschakelt of in de slaapstand gaat.
   4. Nadat het hoofdapparaat is uitgeschakeld of in de slaapstand is gegaan, start u de motor opnieuw en controleert u of het hoofdapparaat automatisch inschakelt.

Dashcams:

1. Sluit de Type-C-connector van de hardwire kit aan op het stopcontact van het hoofdapparaat (DC/IN). Start de motor en wacht tot het hoofdapparaat inschakelt.
   Als het hoofdapparaat niet inschakelt, schakelt u het handmatig in. Als het bericht "Connect to an external power source" (Verbinding maken met een externe stroombron) wordt weergegeven, controleer dan de stroomkabel van de hardwire kit om te zien of deze correct is aangesloten op de reguliere elektrische zekering.
2. Nadat het hoofdapparaat is ingeschakeld, schakelt u de motor uit en verwijdert u de sleutel. Controleer of het hoofdapparaat uitschakelt of in de slaapstand gaat.
   Bij sommige auto's wordt het ACC-uitschakelsignaal pas geactiveerd wanneer de bestuurdersstoeldeur wordt geopend nadat de motor is uitgeschakeld. Sommige automodellen activeren het ACC-uitschakelsignaal pas nadat de motor gedurende een bepaalde periode is uitgeschakeld. Observeer bij dergelijke auto's enige tijd nadat de ACC-stroom is uitgeschakeld om te controleren of het hoofdapparaat uitschakelt of in de slaapstand gaat.
3. Nadat het hoofdapparaat is uitgeschakeld of in de slaapstand is gegaan, start u de motor opnieuw en controleert u of het hoofdapparaat automatisch inschakelt.

Als de bovenstaande stappen correct kunnen worden uitgevoerd, is de circuit- en ACC-signaaltest geslaagd.
Als de circuit- en ACC-signaaltest mislukt, controleer dan de bedrading van de hardwire kit en zorg ervoor dat de zekering en de aarde correct zijn aangesloten.
Als de verbinding correct is, maar de test mislukt, neem dan contact op met de klantenservice voor hulp.

6. Test de parkeerbewakingsfunctie
   1. Wanneer het hoofdapparaat inschakelt, schakelt u de parkeerbewakingsfunctie in op het apparaat of de 70mai app (wanneer het hoofdapparaat is verbonden met de app)
   2. Laat het voertuig ongeveer 1 minuut draaien, schakel vervolgens de motor uit en kijk of het hoofdapparaat automatisch in de parkeerbewakingsmodus gaat.

Als het hoofdapparaat in de specifieke modus gaat, is de verbinding normaal.
Zo niet, zorg er dan voor dat de kabel stevig is aangesloten en start het voertuig opnieuw. Laat het weer ongeveer 1 minuut draaien, schakel vervolgens de motor uit en kijk of het hoofdapparaat in de parkeerbewakingsmodus gaat.

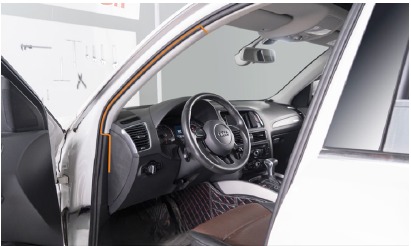

7. Beheer de kabel
   Leid de hardwire kit naar de locatie van het hoofdapparaat.
   Als de hardwire kit te lang is, bind hem dan vast, maar knip hem niet door. Het doorknippen van de hardwire kit heeft invloed op de stroom- en ACC-signaal naar het hoofdapparaat.


Opmerkingen:

• De daadwerkelijke installatie en het bedradingspad van de hardwire kit kunnen afwijken van de illustraties in de handleiding. Vraag hulp aan een professionele technicus.
• Schakel voor de installatie en bedrading de motor en de stroom van de auto uit om kortsluiting te voorkomen.

Specificaties

Product: 70mai Hardwire Kit
Model: Midrive UP03
Input: DC 12 ~ 30V
Output: DC 5V 2.4A
Negatief stopcontact in de auto: GND(-)
Positief stopcontact in de auto: VCC(+)
Autostroom: ACC
Laagspanningsbeveiliging: 11.8V

Paklijst

1. 70mai Hardwire Kit × 1
2. Gebruikershandleiding × 1

Probleemoplossing

1. Het product levert geen stroom aan het hoofdapparaat

   • Zorg ervoor dat de geselecteerde reguliere elektrische zekering een uitgangsspanning heeft van 12-30V.
   • Zorg ervoor dat de hardwire kit-kabels goed zijn aangesloten op de juiste zekeringen.
   • Als het nog steeds geen stroom levert aan het hoofdapparaat, probeer dan andere bruikbare zekeringen te identificeren en aan te sluiten, verwijzend naar stap 2 in het hoofdstuk Installatie.

2. Het hoofdapparaat start voortdurend opnieuw op

Zorg ervoor dat de zwarte kabel van de hardwire kit stevig is vastgeschroefd aan een goede metalen aardingsverbinding.

3. Het hoofdapparaat kon de parkeerbewakingsmodus niet activeren

   • Zorg ervoor dat de parkeerbewakingsfunctie is ingeschakeld in het hoofdapparaat of de 70mai app (wanneer het hoofdapparaat is verbonden met de app).
   • Zorg ervoor dat de hardwire kit-kabels goed zijn aangesloten op de juiste zekeringen.

Vergelijkingstabel van draadverbinding en dashcamstatus
Verbindingsmethode	Dashcamstatus (parkeerbewakingsfunctie is ingeschakeld)
	Tijdens het rijden	Tijdens het parkeren
	Normale opname	Parkeerbewakingsmodus activeren
	Normale opname	Normale opname
	Normale opname	Uitschakelen
	Parkeerbewakingsmodus activeren	Uitschakelen
	Normale opname	Uitschakelen
	Dashcam schakelt nooit in	Dashcam schakelt nooit in

Voorzorgsmaatregelen

Lees alle voorzorgsmaatregelen door voordat u het apparaat gebruikt om een correct en veilig gebruik te garanderen.

• Vraag een professionele technicus om de installatie uit te voeren. Ons bedrijf is niet aansprakelijk voor kortsluiting van de stroomvoorziening van de auto en schade aan de autobatterij of het interieur als gevolg van onjuiste installatie.
• Ons bedrijf is niet aansprakelijk voor verliezen als gevolg van de installatie van het product, tenzij deze worden veroorzaakt door problemen met de productkwaliteit.
• De prestaties van dit product worden beïnvloed door de betrouwbaarheid van de stroombron van de auto, de autobatterij en het hoofdapparaat. Ons bedrijf is niet aansprakelijk voor verliezen door een defect van dit product, tenzij dit wordt veroorzaakt door problemen met de productkwaliteit.
• Sommige auto's kunnen geen veranderingen in ACC-signalen detecteren wanneer de motor wordt in- of uitgeschakeld. Bij dergelijke auto's kan de 70mai hardwire kit geen ACC-signalen naar het hoofdapparaat verzenden. Dit kan ertoe leiden dat bepaalde functies niet beschikbaar zijn.
• Gebruik dit product uitsluitend voor legale doeleinden.

Scan de QR-code en e-mail ons op help@70mai.com

Scan de QR-code om de installatievideo te bekijken.

Service: help@70mai.com
Ga voor meer informatie naar www.70mai.com
Fabrikant: 70mai Co., Ltd.
Adres: Room 2220, Building 2, No. 588 Zixing Road, Minhang District, Shanghai, China
