RIDGID SeeSnake-handleiding

Inhoud

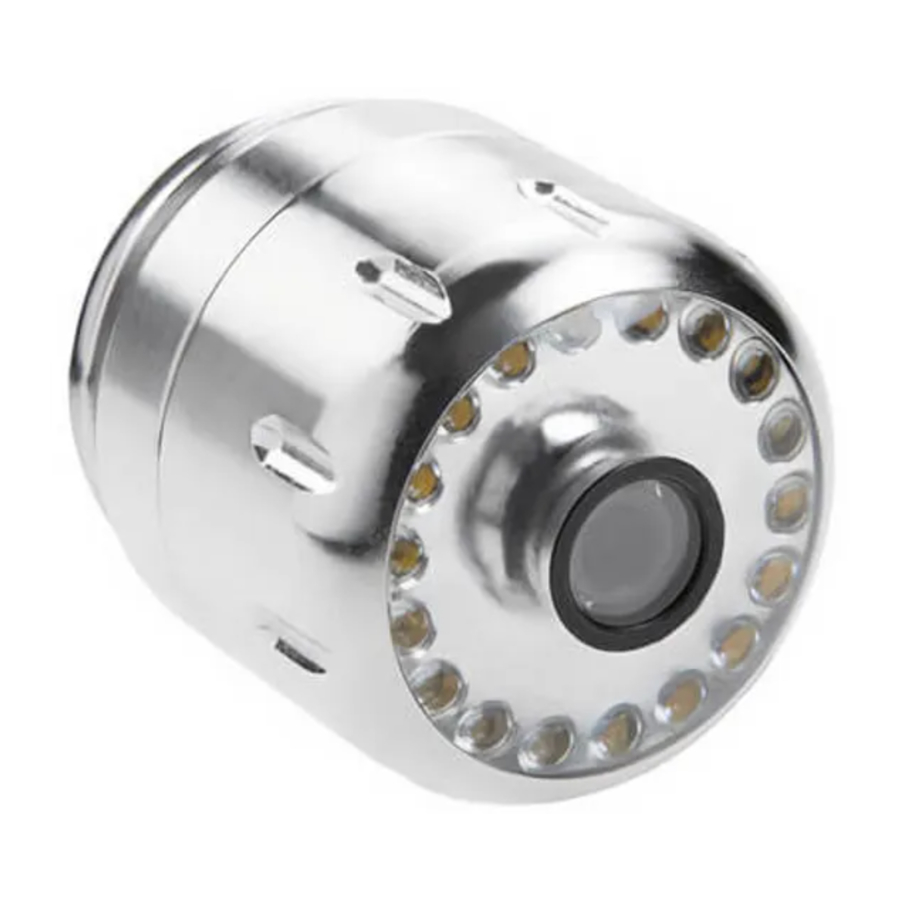

Inleiding

Deze handleiding legt uit hoe u de camerakop op een SeeSnake-cameratrommel kunt verwijderen en installeren. Het verwijderen van de camerakop kan nodig zijn voor service, probleemoplossing of om onderdelen in de veer te inspecteren.

Benodigde gereedschappen en materialen

  • SeeSnake-steeksleutel

Veiligheidssymbolen
LET OP geeft informatie aan die betrekking heeft op de bescherming van eigendommen.

De camerakop verwijderen

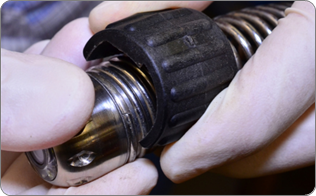

  1. Klik de steeksleutel op de veer, net achter de camera.
    De camerakop verwijderen - Stap 1

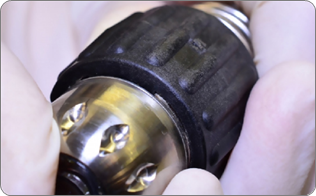

  2. Lijn de inkeping in de steeksleutel uit met het uiteinde van de veerwikkeling.
    De camerakop verwijderen - Stap 2

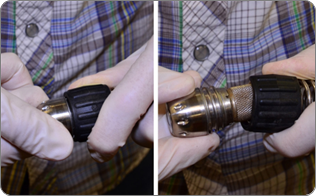

  3. Schroef de veer los van de camera.
    De camerakop verwijderen - Stap 3

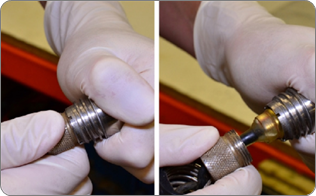

  4. Schroef de borgmof los van de camera.
    De camerakop verwijderen - Stap 4

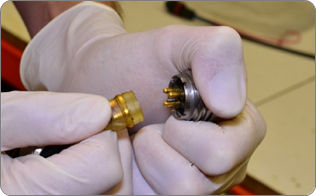

  5. Trek de camera recht uit de fitting van de sonde.
    LET OP
    Om beschadiging van de connector-pinnen van de camera te voorkomen, moet u niet buigen of draaien terwijl u de camera uit de connector trekt.
    De camerakop verwijderen - Stap 5

De camerakop installeren

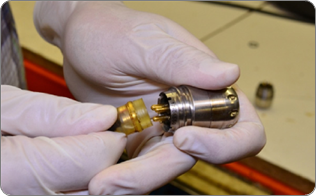

  1. Lijn de pinnen van de camerakop uit met de fitting van de sonde en duw ze in elkaar.
    De camerakop installeren - Stap 1

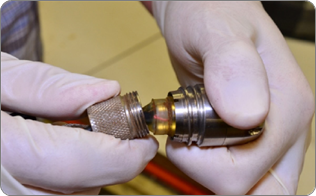

  2. Schuif de borgmof van de duwkabel op de camera.
    De camerakop installeren - Stap 2

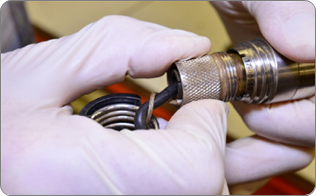

  3. Om ervoor te zorgen dat de veiligheidskabels recht zijn wanneer u de camera op de veer schroeft, draait u de camera ongeveer 1,5 slagen terug (tegen de klok in).
    De camerakop installeren - Stap 3

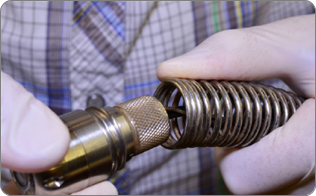

  4. De sonde draait wanneer u de camera op de veer schroeft. Draai de camera één slag tegen de klok in om het draaien tegen te gaan en schroef hem vervolgens op de veer.
    De camerakop installeren - Stap 4

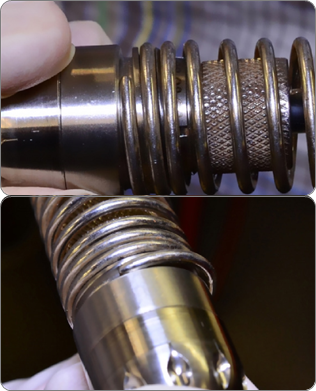

  5. Schroef de veer op de camera totdat het uiteinde van de veer gelijk ligt met de camerakop.
    LET OP
    Draai de veer niet te strak aan.
    De camerakop installeren - Stap 5

SeeSnake-fabrieksservice
Reparatie:
+1 (858) 244-6689
Productondersteuning:
+1 (888) 477-5339
3777 Ruffin Road
San Diego, CA 92123-1813
