CORNELIUS Viper Handleiding
KITONDERDELEN
Tabel 1.
| ITEM | NUMMER | NAAM | AANTAL |
| 1 | 740002879 | KIT SENSOR DRUKTRANSDUCER 0-50 | 1 |
| 2 | 311908000 | KLEM OETR 445OPEN STPLS #11.3 | 1 |
INSTALLATIEPROCEDURE DRUKTRANSDUCER KIT

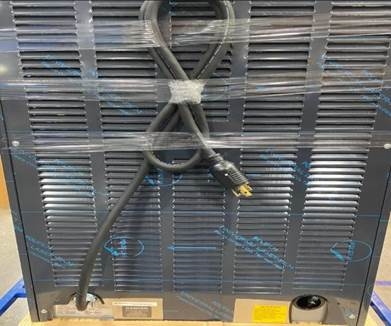

Stap 1
Zorg ervoor dat het apparaat volledig is opgeladen en vrij is van vloeistoffen zoals siroop, water en CO2.
Afbeelding 1

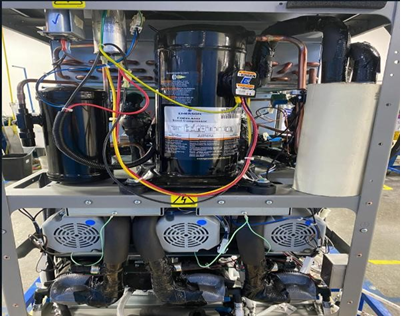

Stap 2
Verwijder het achterpaneel met twee kruiskopschroeven om toegang te krijgen tot de achterkant van het apparaat.
Afbeelding 2

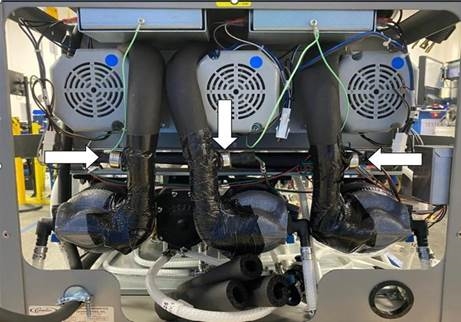

Stap 3
Zoek de slangen die uit de expansievaten komen en naar de cilinder gaan. U herkent ze omdat u de cilinderdruktransducersensor erop ziet.
Afbeelding 3a

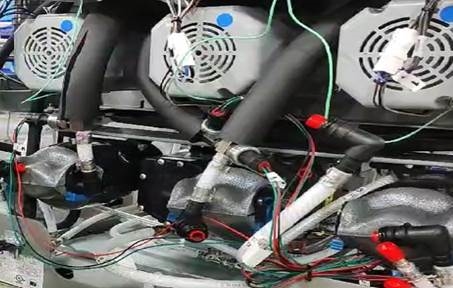

Stap 4
Verwijder de isolatie die bevriezing in de toevoerleidingen van het kanon voorkomt.
De slang bevindt zich erin.
Afbeelding 3b

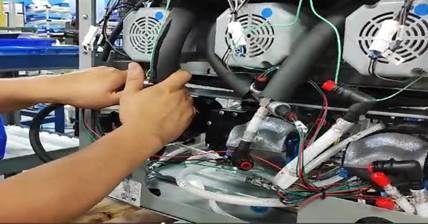

Stap 5
Ga verder met het demonteren van de transducerconnector
Afbeelding 4

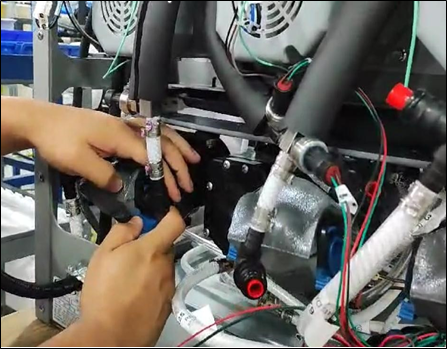

Stap 6
Ga verder met het verwijderen van de snelkoppeling van het expansievat
Afbeelding 5

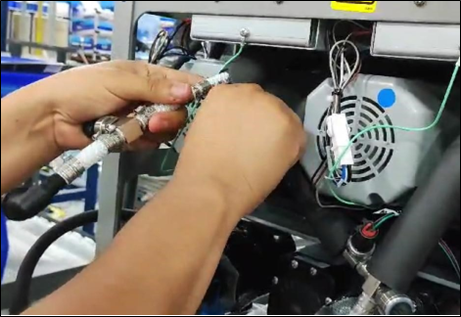

Stap 7
Zorg ervoor dat u de isolatie van de slang verwijdert
Afbeelding 6

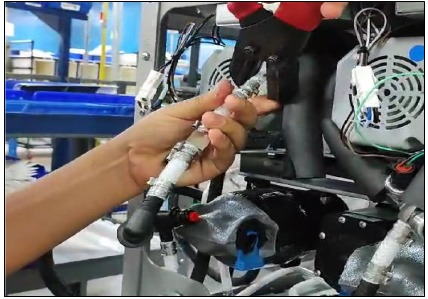

Stap 8
Gebruik een kniptang en knip de slang zo dicht mogelijk bij de fitting-Splicer.250"X.375" STL af.
Afbeelding 7

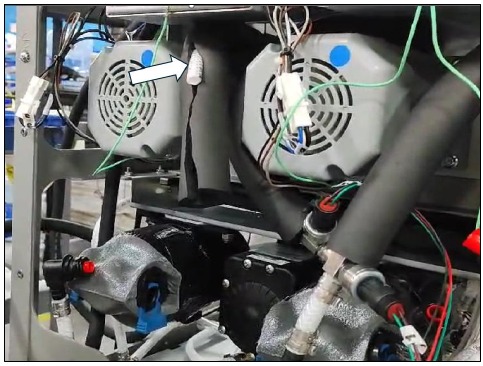

Stap 9
De slang zal eruitzien zoals op de foto.
Afbeelding 8
Stap 10
Gebruik 2 klemmen van 11,3 mm en plaats deze op de slang die zojuist is doorgesneden.
Afbeelding 9

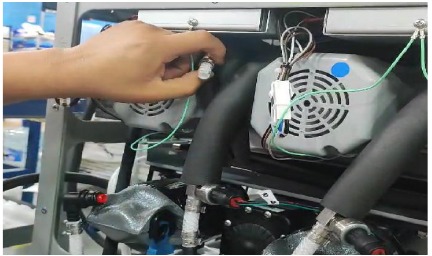

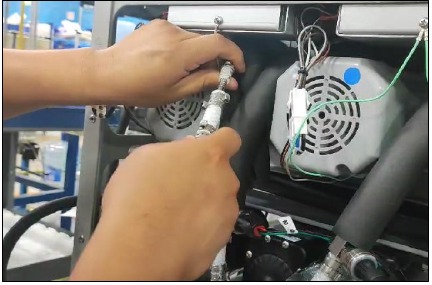

Stap 11
Neem de transducerset en steek deze in de slang, waarbij u de positie van de bocht die de uitlaat van het expansievat binnengaat, controleert
Afbeelding 10

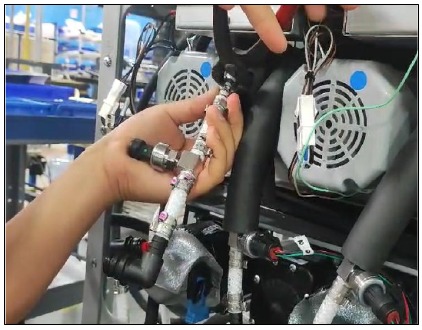

Stap 12
Zet de montage vast door de twee klemmen aan te draaien.
Afbeelding 11

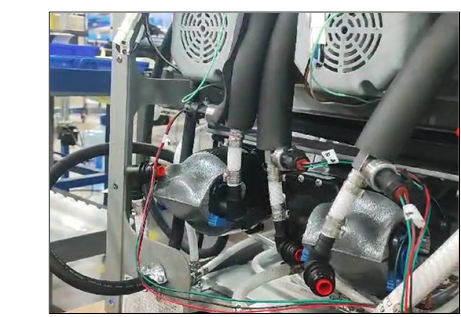

Stap 13
Zodra u de klemmen hebt vastgezet, sluit u de onderdelen weer aan op de elektrische connector en de uitlaat van het expansievat.
Afbeelding 12

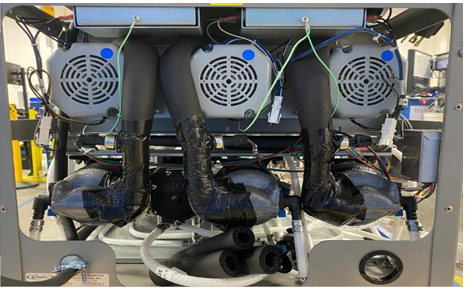

Stap 14
Zorg ervoor dat er geen productlekken zijn en isoleer de hele slang opnieuw. Dit helpt bevriezing of condensatie in het apparaat te voorkomen na installatie van de nieuwe transducer.
Contactinformatie
www.marmonfoodservice.com
800-238-3600
Bezoek de Cornelius: www.cornelius.com website.
VEILIGHEIDSINSTRUCTIES
LEES EN VOLG ALLE VEILIGHEIDSINSTRUCTIES
Veiligheidssamenvatting
- Lees en volg ALLE VEILIGHEIDSINSTRUCTIES in deze handleiding en alle waarschuwings-/voorzichtigheidslabels die op het apparaat zijn aangebracht (stickers, labels of gelamineerde kaarten).
- Lees en begrijp ALLE OSHA-veiligheidsvoorschriften (Occupational Safety and Health Administration) voordat u dit apparaat bedient.
Herkenning
Herken veiligheidswaarschuwingen
Dit is het veiligheidswaarschuwingssymbool. Wanneer u het in deze handleiding of in het apparaat ziet, waarschuwt het u voor de mogelijkheid van persoonlijk letsel of schade aan het apparaat.
VERSCHILLENDE SOORTEN WAARSCHUWINGEN
Geeft een onmiddellijke gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot ernstig letsel, overlijden of schade aan apparatuur.
Geeft een situatie van mogelijke schade aan, die, indien niet vermeden, kan leiden tot ernstig letsel, overlijden of schade aan apparatuur.
Geeft een situatie van mogelijke schade aan, die, indien niet vermeden, kan leiden tot matig of licht letsel of schade aan apparatuur.
VEILIGHEIDSTIPS
- Lees en volg zorgvuldig alle veiligheidsboodschappen in deze handleiding en de veiligheidssignalen op het apparaat.
- Houd de veiligheidssignalen in goede staat en vervang ontbrekende of beschadigde items.
- Leer hoe u het apparaat bedient en hoe u de bedieningselementen correct gebruikt.
- Het is voor niemand mogelijk om het apparaat te bedienen zonder de juiste training. Dit apparaat is niet bedoeld voor gebruik. door kinderen.Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen
- Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, mentale of sensorische vermogens, of met een gebrek aan kennis en ervaring, tenzij ze toezicht of instructie hebben ontvangen.
- Houd het apparaat in een goede staat en sta geen ongeoorloofde wijzigingen aan het apparaat toe.
GEKWALIFICEERD SERVICEPERSONEEL
Alleen getrainde en gecertificeerde elektriciens, loodgieters en koeltechnici mogen het apparaat onderhouden.
ALLE BEDRADING EN LEIDINGEN MOETEN VOLDOEN AAN NATIONALE EN LOKALE NORMEN. HET NIET NALEVEN KAN LEIDEN TOT ERNSTIG LETSEL, OVERLIJDEN OF SCHADE AAN APPARATUUR. ALS HET STROOMSCHNOER IS BESCHADIGD, MOET HET WORDEN VERVANGEN DOOR DE FABRIKANT, ZIJN SERVICEMONTEUR OF VERGELIJKBAAR GEKWALIFICEERD PERSONEEL OM GEVAAR TE VOORKOMEN.
VEILIGHEIDSMAATREGELEN
- Dit apparaat is speciaal ontworpen om persoonlijke letselbescherming te bieden. Om continue bescherming te garanderen, moet u het volgende opmerken:
- Toegang tot de servicezone is beperkt tot personen met kennis en praktische ervaring in het apparaat, in het bijzonder met betrekking tot veiligheid en hygiëne.
Koppel de stroom van het apparaat los voordat u onderhoud uitvoert volgens de door de gebruiker vastgestelde lockout/tagout-procedures. Controleer of het apparaat volledig is uitgeschakeld voordat u werkzaamheden uitvoert. HET NIET LOSKOPPELEN VAN DE STROOM KAN LEIDEN TOT ERNSTIG LETSEL, OVERLIJDEN OF SCHADE AAN APPARATUUR.
Zorg er altijd voor dat u het gebied rond het apparaat schoon en vrij van rommel houdt. HET NIET SCHOONHOUDEN VAN DIT GEBIED KAN LEIDEN TOT LETSEL OF SCHADE AAN APPARATUUR.
CO2-WAARSCHUWING (KOOLDIOXIDE)
CO2 verdringt zuurstof. Er moet strikt op worden gelet om CO2-lekkage in het hele CO2- en frisdranksysteem te voorkomen. Als een CO2-gaslek wordt vermoed, vooral in een klein gebied, ventileer dan ONMIDDELLIJK het besmette gebied voordat u probeert het lek te repareren. Personeel dat wordt blootgesteld aan hoge concentraties CO2-gas ervaart trillingen, snel gevolgd door bewustzijnsverlies en OVERLIJDEN.
