Overzicht

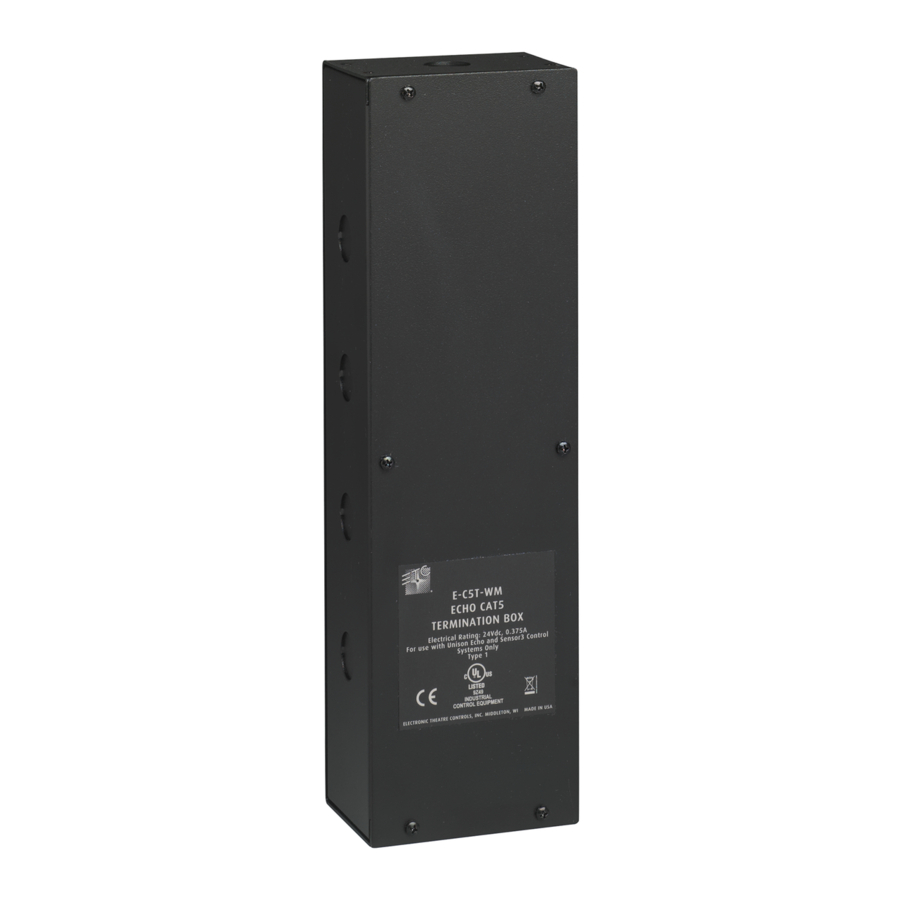

De EchoConnect Cat5-aansluitdoos is bedoeld voor installatie op een muur of vlak verticaal oppervlak, meestal in de buurt van of direct naast een aan de muur gemonteerde Echo Station-voeding.

Deze aansluitdoos vergemakkelijkt de aansluiting van maximaal 16 kabels van categorie 5 (of gelijkwaardig) op de EchoConnect-communicatiebus.

De volgende benodigdheden zijn inbegrepen voor installatiegemak:

• 1,8 m (6 ft) Belden 8471-kabel
• Zespolige schroefklemconnector J3263-F (x1)

Voor gebruik met ETC Echo-besturingssystemen, gevoed door een Echo Station-voeding.

Doos aan de muur monteren

Deze aansluitdoos is voorzien van vier uitbreekpoorten aan elke lange zijde, die dezelfde kabelinvoeren delen als de aan de muur gemonteerde Echo Station-voeding. Alle draadaansluitingen zijn toegankelijk vanaf de voorkant met de kap verwijderd. Als u deze doos direct naast de aan de muur gemonteerde Echo Station-voeding monteert, gebruikt u de juiste bevestigingsmaterialen en draadbeschermingsmaterialen (niet meegeleverd).

1. Verwijder de zes schroeven waarmee de voorklep aan de doos is bevestigd.
2. Lijn het apparaat uit met de muur en markeer de montagegaten. U kunt ook de maatschets aan de rechterkant bekijken.
3. Boor de montagegaten en installeer de montageonderdelen (niet meegeleverd). Laat minstens 19 mm (3/4 inch) schroefdraad vrij voor de montage van het apparaat.
4. Bevestig de aansluitdoos aan de montageonderdelen, waarbij de achterkant van het apparaat gelijk ligt met de muur, en draai de montageonderdelen vast.

Voorbereiding van leidingen en bedrading

Opmerking: NEC klasse 2-product moet worden aangesloten in overeenstemming met NEC artikel 725 en de lokale jurisdictievereisten. Volg alle lokale voorschriften en beperkingen.

Aansluitingen omvatten:

• EchoConnect (Belden 8471 twisted pair) geïnstalleerd tussen deze aansluitdoos en de aangrenzende Echo Station-voeding. Dit draadpaar wordt meegeleverd.
• Categorie 5-kabel (of equivalent) geïnstalleerd tussen deze aansluitdoos en elke EchoConnect-draad. Er worden maximaal 16 EchoConnect-kabels ondersteund. Zie etcconnect.com/Support/CableCross-Database.aspx voor meer informatie.
• ESD-aardingsdraad, 2,5 mm (14 AWG) wordt aanbevolen, tussen deze aansluitdoos (ESD-aardingsstrip) en elk Echo-product (alleen klasse 2) op de communicatiebus dat niet volledig in geaarde metalen leidingen is geïnstalleerd.

Bedrading aansluiten

Cat5-ingangen aansluiten

Echo-producten die zijn geïnstalleerd voor gebruik met Cat5-besturingsdraad voor de EchoConnect-communicatiebus, worden geleverd met een Cat5 Station-aansluitkit (ETC-onderdeelnummer 7186A1237). Deze aansluitkit bevat alle onderdelen en instructies die nodig zijn om EchoConnect-aansluitingen te voltooien bij gebruik van Cat5-kabel.

De laatste stations in de EchoConnect-draad vereisen geen gebruik van de tweede achtpolige klemconnector (onderdeelnummer J30243) die in de Cat5 Station-aansluitkit wordt meegeleverd. Sluit de reserveconnector aan volgens de volgende instructies:

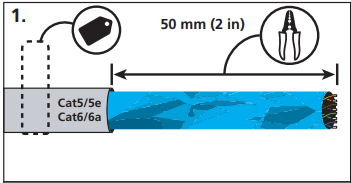

1. Label uw kabels (bijv. E1) en strip 50 mm (2 inch) van de buitenmantel van de kabel.

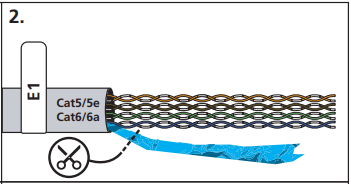

2. Vouw of knip de afscherming terug om toegang te krijgen tot de geleiders.

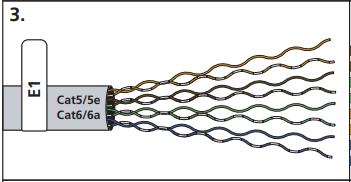

3. Spreid de draden uit terwijl u het twisted pair zo dicht mogelijk bij de connector houdt.

4. Strip de uiteinden van elke draad 10 mm (0,4 inch).

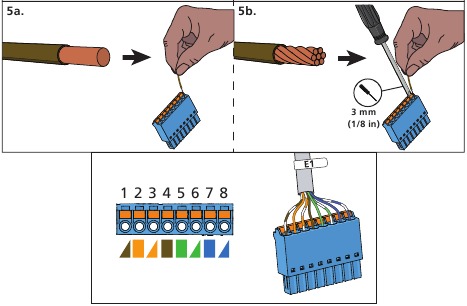

5. Plaats de geleiders. Zorg ervoor dat alle acht geleiders zijn aangesloten.
   1. Voor massieve kerndraad steekt u gewoon de geleider erin.
   2. Gebruik voor gevlochten draad een kleine platte schroevendraaier van 3 mm (1/8 inch) om op de bijbehorende knop te drukken.


Gebruik de reserveconnector om de EchoConnect-draad aan te sluiten op de Cat5-aansluitdoos.

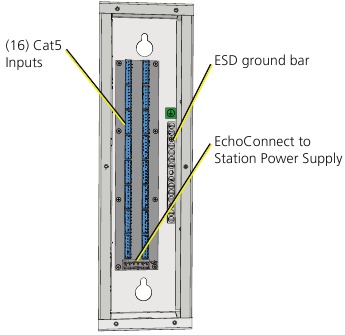

1. Sluit de klemconnector die u hebt voorbereid met de Cat5-draden aan op een van de 16 beschikbare Cat5-ingangen.
2. Herhaal dit voor elke EchoConnect-draad met Cat5-besturingsdraad in het systeem.
3. Wanneer een Echo-product (alleen klasse 2) op de communicatiebus niet in een geaarde metalen leiding is geïnstalleerd, sluit u een ESD-aardingsdraad aan (2,5 mm² [14 AWG] wordt aanbevolen) tussen het product en de ESD-aardingstrip. Draai deze verbinding vast tot 20 lb-in.

EchoConnect aansluiten op de Echo Station-voeding

1. Leid het meegeleverde Belden 8471 twisted pair tussen deze aansluitdoos en de aangrenzende Echo Station-voeding.
2. Verwijder de zespolige schroefconnector uit de onderste positie van de aansluitdoos.
3. Strip 9–10 mm (3/8 inch) van elk draaduiteinde in de meegeleverde Belden 8471.
4. Houd de draaiing van de draad zo dicht mogelijk bij de verbinding en steek vervolgens de witte draad in de data + -aansluiting (1) en de zwarte draad in de data - -aansluiting (2). Draai de schroeven stevig op elke draad vast en plaats de connector terug op de printplaat.
5. Verwijder de tweepolige schroefconnector van de Echo Station-voedingsaansluitprint.
6. Houd de draaiing van de draad zo dicht mogelijk bij de verbinding en steek vervolgens de witte draad in de data + -aansluiting (1) en de zwarte draad in de data - -aansluiting (2). Draai de schroeven stevig op elke draad vast en plaats de connector terug in de houder op de printplaat.

Definitieve installatie

Plaats de kap terug op de aansluitdoos en zet deze vast met de zes schroeven die eerder zijn verwijderd. Raadpleeg de bijbehorende installatiedocumentatie van de stationsvoeding voor opstart- en testprocedures.
